12 минут назад, Timbuktu сказал:

32 ома для ОТЛ может быть достаточным?

Да, 32 Ома - это хорошая нагрузка. Даже с парой 6С19П (или с одним баллоном 6Н5С) можно рассчитывать на целый ватт. Кстати, этого вполне достаточно для небольшой комнаты. Ну а с парой 33-х - вообще ураган.

Надо будет попросить Улдыса поделиться измерениями с разной нагрузкой.

  • Replies 400
  • Created
  • Last Reply

Top Posters In This Topic

Posted

Увы, сколько разных цирклотронов не  переделал вместе с Маэстро Stan Marsh'ом, да все измерял под 8ом, как то не ставил другие нагрузки, а жаль. Но ламп перепробовал кучу разных, и с автосмещением выходной каскад и фикс, и с питанием входного каскада от выходного питания и тд и тп. Вся что могу это дать данные на 8ом нагрузки для разных ламп под циркл. Но одно скажу, для меня нет лучшей по звуку лампы в ОТЛ чем 6с4с, и все сравнения музыки идут именно  под нее у меня. Скажем так, траснформаторный усилитель с 6с4с я не слышал, не довелось.

  • Like (+1) 3
  • 9 months later...
  • 2 weeks later...
Posted

Схема понравилась тем что без конденсатора на выходе. Но при этом ноль на выходе будет уплывать со временем из-за потери эмиссии ламп, а это не есть гут.

Если введём регулировку автосмещения ламп по току в катодах, то это конечно чуть подправит ситуацию, но всё же про истиный ноль прийдется только мечтать.

В связи с этим вопрос, как можно прикрутить опер к этой схеме? Чтобы он регулировал автоматом смещение ламп и регулировал при этом ноль на выходе усилителя.


Posted
В 10.02.2024 в 16:13, Agats сказал:

Но одно скажу, для меня нет лучшей по звуку лампы в ОТЛ чем 6с4с

А схемой не поделитесь?

Спасибо.

  • Like (+1) 1
Posted
В 17.12.2024 в 09:50, CHEL_EV сказал:

Схема понравилась тем что без конденсатора на выходе. Но при этом ноль на выходе будет уплывать со временем из-за потери эмиссии ламп, а это не есть гут.

Если введём регулировку автосмещения ламп по току в катодах, то это конечно чуть подправит ситуацию, но всё же про истиный ноль прийдется только мечтать.

В связи с этим вопрос, как можно прикрутить опер к этой схеме? Чтобы он регулировал автоматом смещение ламп и регулировал при этом ноль на выходе усилителя.

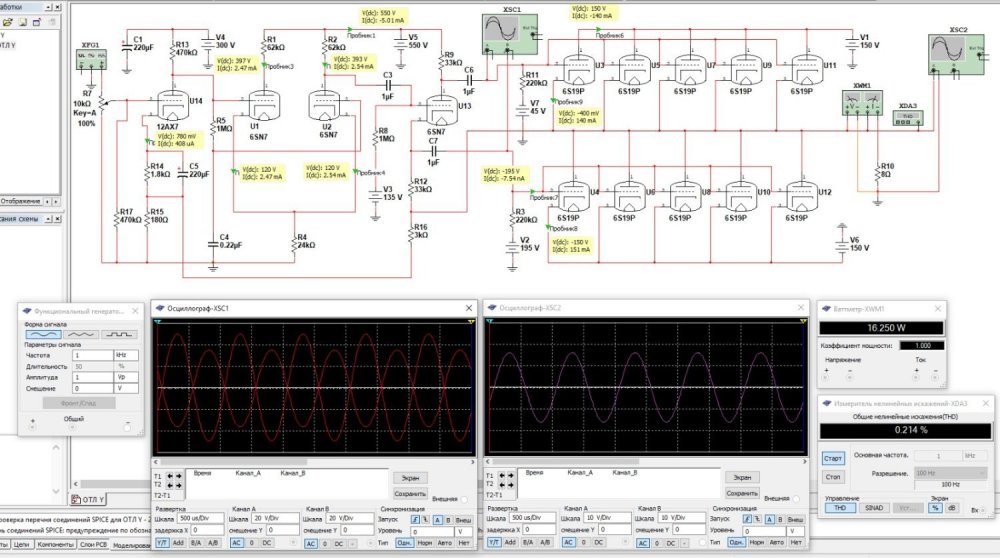

Уменьшил глубину ооос R22 и уменьшил составной резистор R24 в катоде первой лампы...220 ОМ заменил на 180 Ом.

Чувствительность по входу стала примерно 1вольт. В исходной схеме чувствительность была порядка 3 вольт.




  • Like (+1) 1
Posted

Но терзают смутные сомнения насчет выходной мощности ... Очень уж симулятор большую мощность показывает... Грубые прикидочные расчеты мощности по формулам показывают значительно меньшую мощность... 🤔 измерения все покажут...

Posted
2 hours ago, Климентий said:

измерения все покажут

Измеряем ток в нагркзке на 100 Гц, вне резонанса.

Posted
16 минут назад, Stan Marsh сказал:

А тут все плохие?

Имел ввиду законченную... С точки зрения теоретической проработки... Чтоб начать практические занятия по ней...

Posted
28 минут назад, Климентий сказал:

законченную

Их было довольно много, последняя - SRCFPP на 6С33С. Сейчас планируется SRPP на 6С19П. Когда-то был Футтерман и Петерсон-Синклер. Думаю, нет смысла что-то повторять. Определяйся с принципом, прикинем, посчитаем, смоделируем, сделаем. Выбирай. Картинки для облегчения:








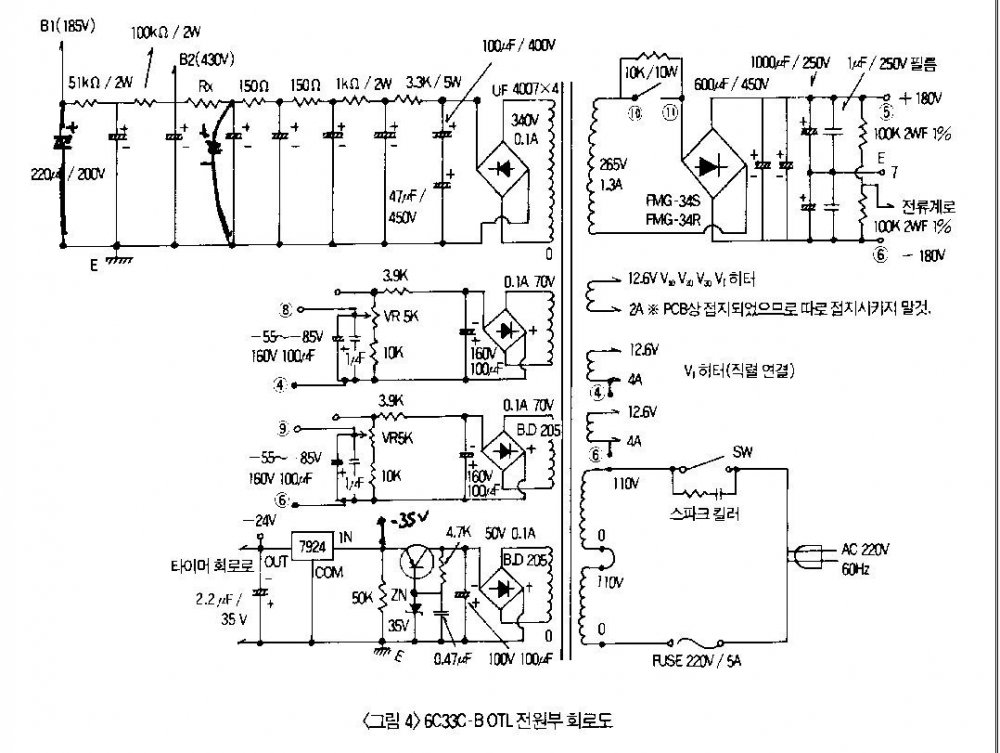

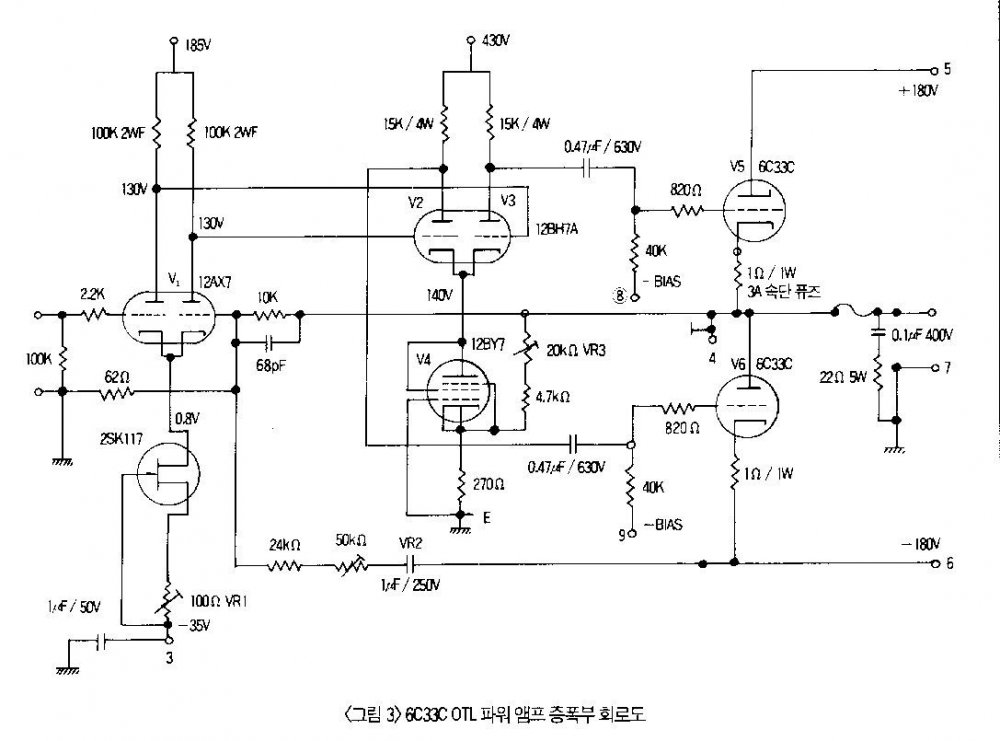

  • Like (+1) 1
Posted
7 часов назад, Stan Marsh сказал:

Их было довольно много, последняя - SRCFPP на 6С33С. Сейчас планируется SRPP на 6С19П. Когда-то был Футтерман и Петерсон-Синклер. Думаю, нет смысла что-то повторять. Определяйся с принципом, прикинем, посчитаем, смоделируем, сделаем. Выбирай. Картинки для облегчения:








С точки зрения выходного сопротивления второй вариант лучший, а с точки зрения симметрии наверно третий вариант. 🤔

Несимметричный у меня сейчас на макете стоит, ждет замеров.

Наверно третий вариант нужно попробовать собрать.

  • Like (+1) 1
  • 8 months later...
Posted

Нигде ни нашёл в теме, возможное применение выходного  автотрансформатора для OTL, как у Крылова, Гендина (где-то читал). Вернее возможно конечно, но что-то никого не интересует. Понятно, что это уже не по классике жанра, но попробовать было бы интересно.

Вопрос, - насколько он сложнее в намотке? К какому сердечнику присмотреться? Секционирование?

  • Like (+1) 1
Posted
7 часов назад, Meshochnik сказал:

Нигде ни нашёл в теме, возможное применение выходного  автотрансформатора для OTL, как у Крылова, Гендина (где-то читал). Вернее возможно конечно, но что-то никого не интересует. Понятно, что это уже не по классике жанра, но попробовать было бы интересно.

Вопрос, - насколько он сложнее в намотке? К какому сердечнику присмотреться? Секционирование?

Аналогичный вопрос зреет у меня в голове... 🤕

Интересно иметь в отл выход прямой на акустику, и выход через автотрансформатор... Первое для качества, второе для ураганной мощности... Если у кого есть методика расчета автотрансформатора для отл делитесь...

Posted
1 час назад, Климентий сказал:

Аналогичный вопрос зреет у меня в голове... 🤕

Интересно иметь в отл выход прямой на акустику, и выход через автотрансформатор... Первое для качества, второе для ураганной мощности... Если у кого есть методика расчета автотрансформатора для отл делитесь...

Я бы автотрансформатор(ы) использовал (по необходимости) в отделных корпусах.

Posted

Темы согласующего АТР мы касались. Точно не бином Ньютона. Подмагничивания нет, Ктр понятен, секционирование 1:2 - вполне. Были опыты наши и зарубежные по использованию согласующих трансформаторов для акустики("стовольтовых") и даже силовых торов 230:24...36...48.

Posted

Я использовал железо, нормируемое на порядок большую мощность на 50Гц. Коряво выразился? Ну, если планируем выходную мощность 6Вт, берём железо на 60. Восемь квадратов.
