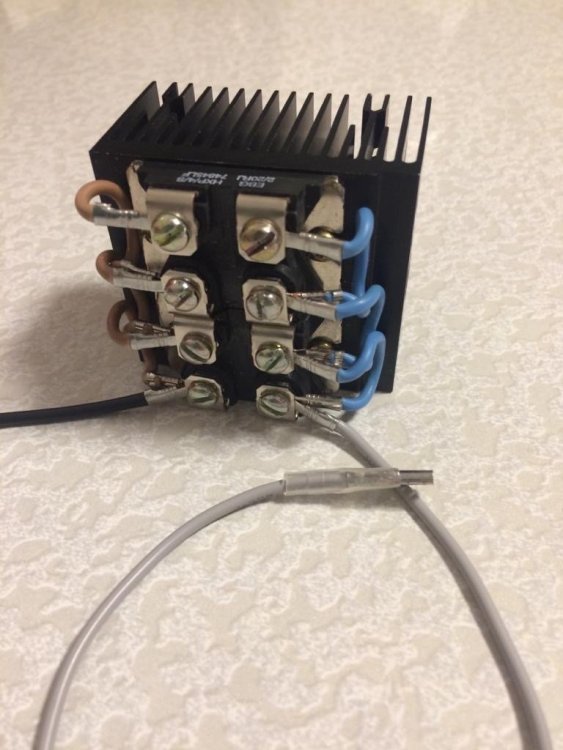

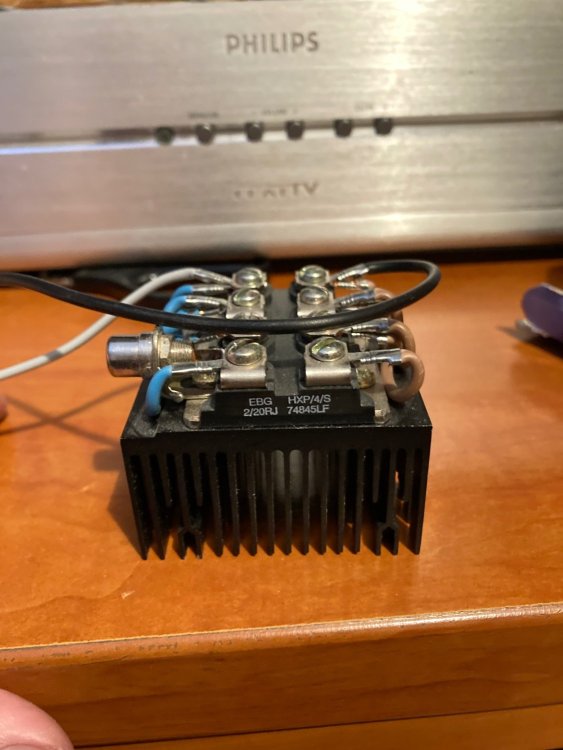

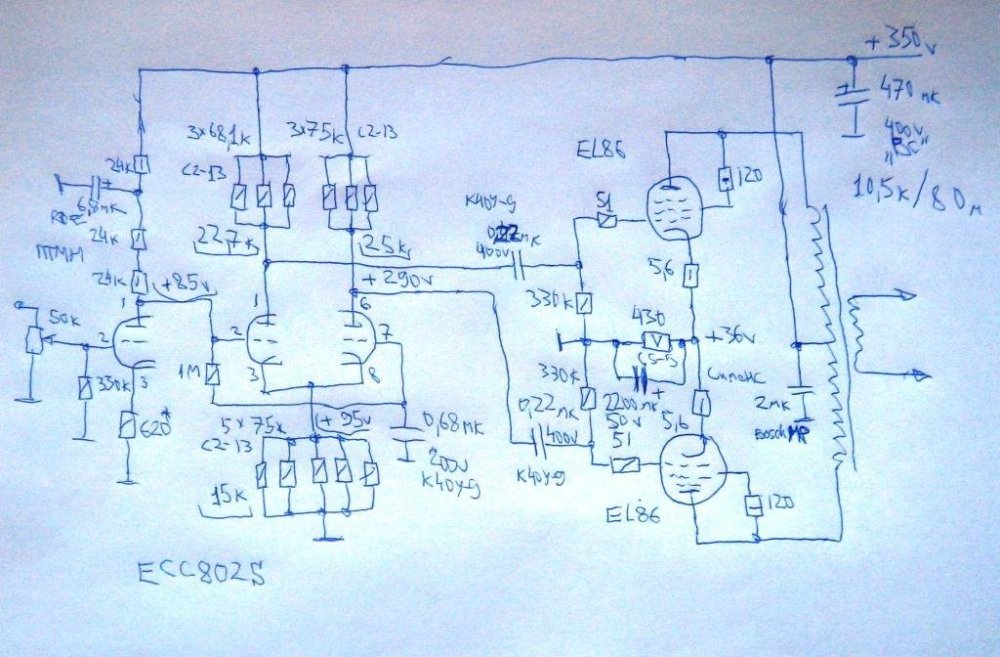

Подскажите по проволочным резисторам 5 или 10ватт. Есть их чего выбрать отечественные?  Китайскую керамику в питание как то не хочеться)))

  • 2 weeks later...
Posted

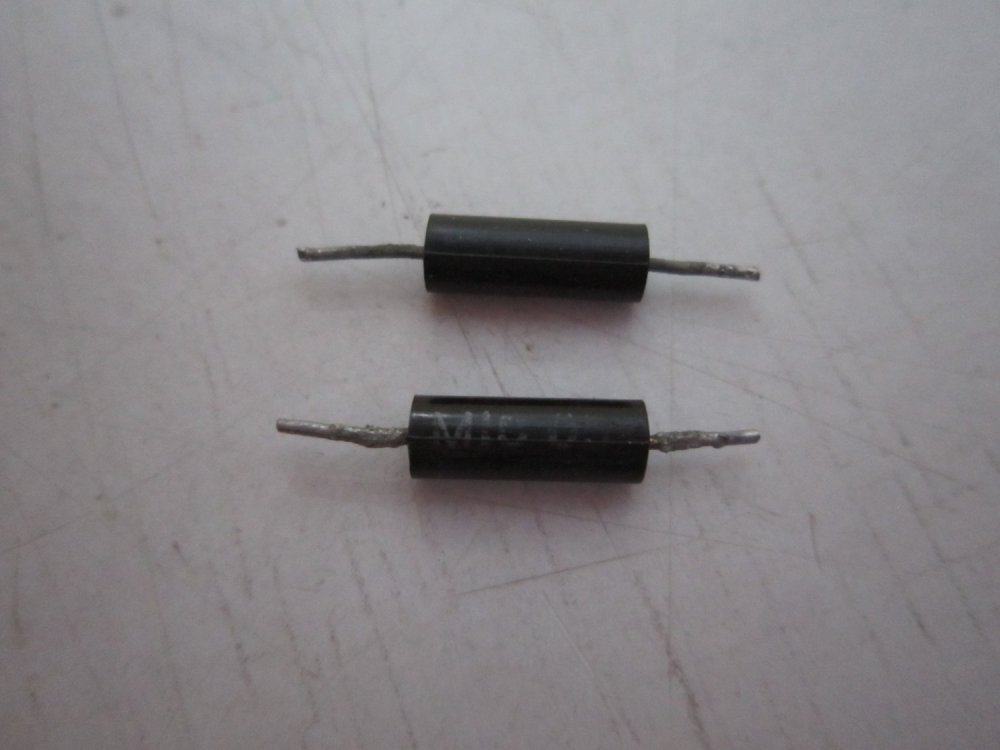

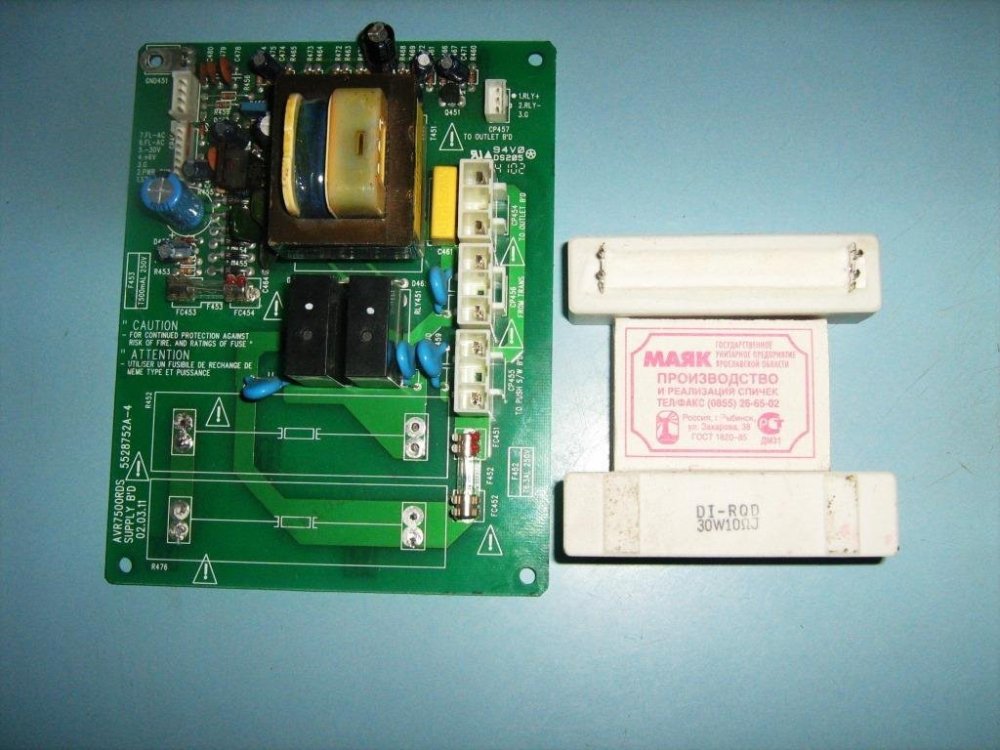

Пробовал искать даташит по этим резисторам, ничего не нашёл, может кто встречал подобные ? Маркировка MIC 06 ?




Posted

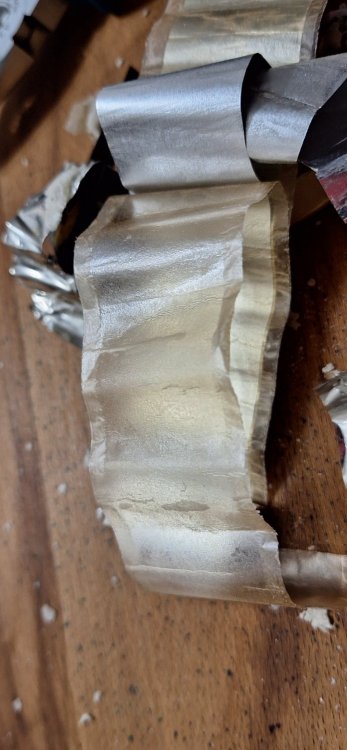

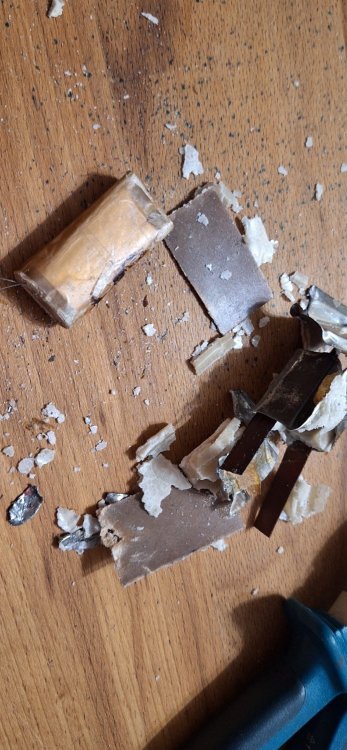

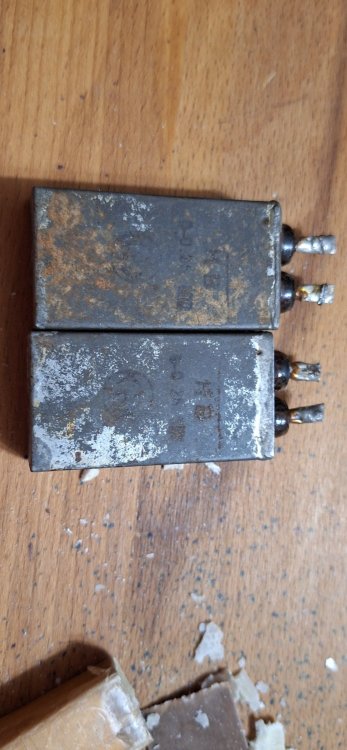

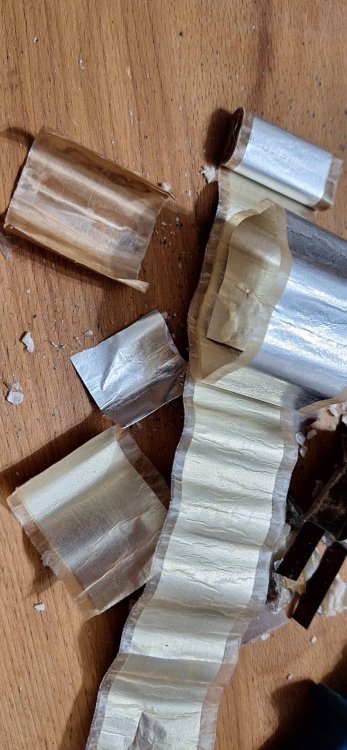

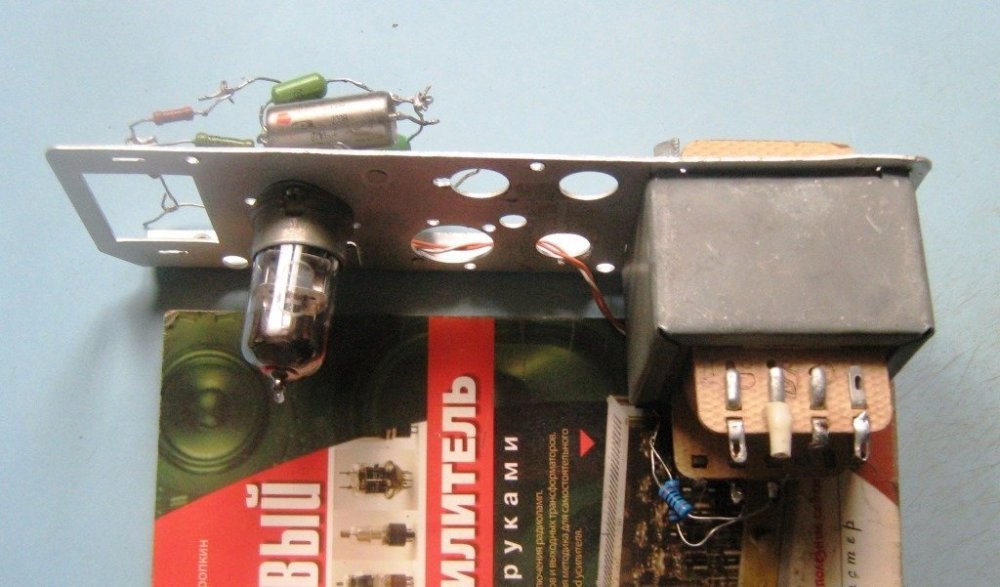

Сегодня перебираю одну коробку, обнаружил конденсаторы КВ 3 шт. 2 живых один не очень, решил вскрыть, бумага воск фольга, емкость 350nF , а вот напряжение не понятно , кто сталкивался с такими


20231220_151731 (1).jpg

20231220_151835 (1).jpg


  • 1 month later...
Posted
2 часа назад, BAA сказал:

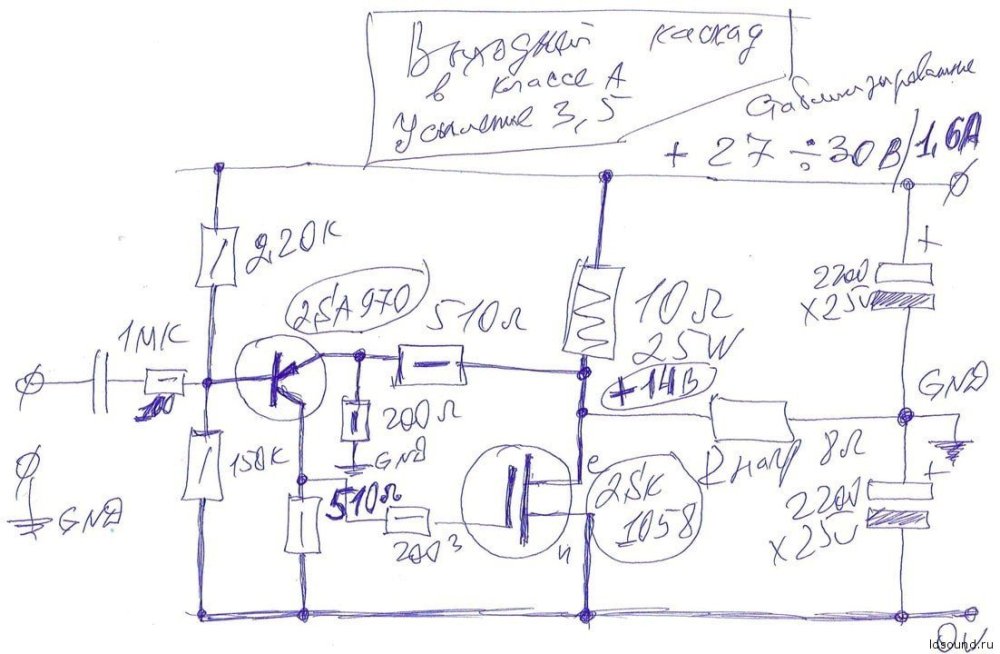

С5-47. Не забываем про допустимое напряжение изоляции вывод-корпус.

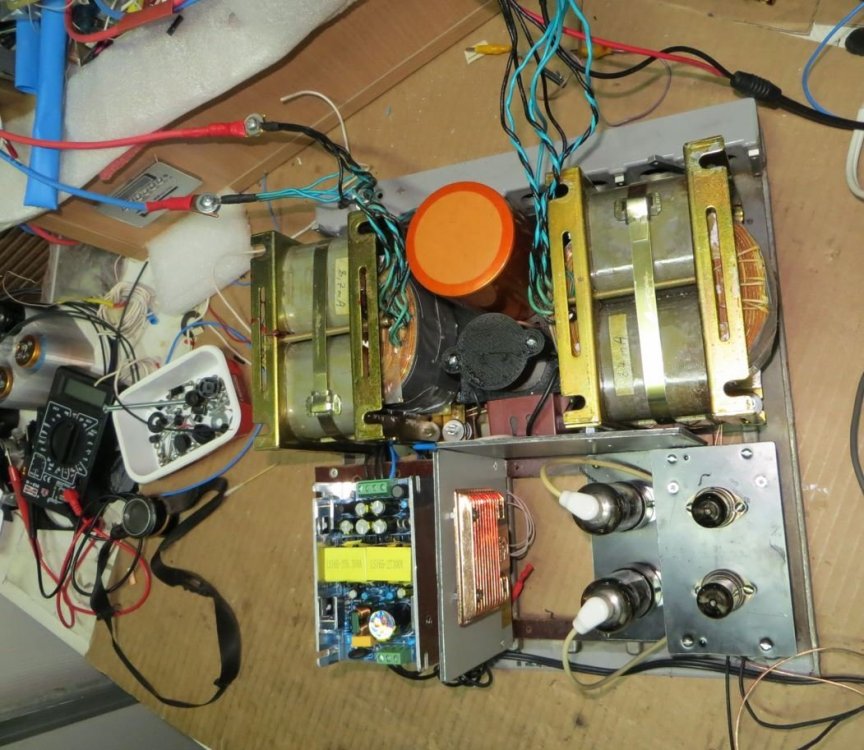

У меня работают с радиатором который нагревается до 70  градусов.

  • 1 month later...
Posted
В 19.03.2024 в 21:50, Володя сказал:

Не подскажите кондёр бумажный ? Что внутри ?


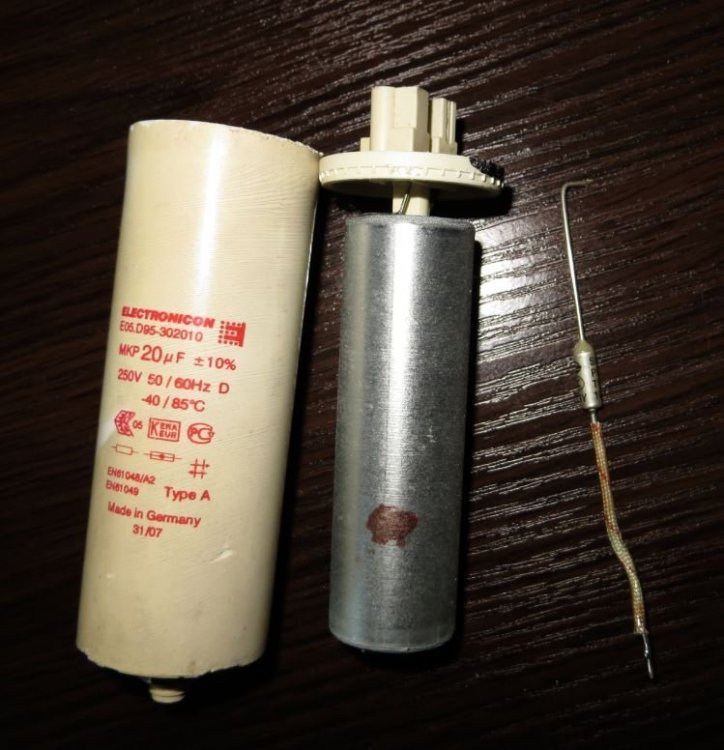

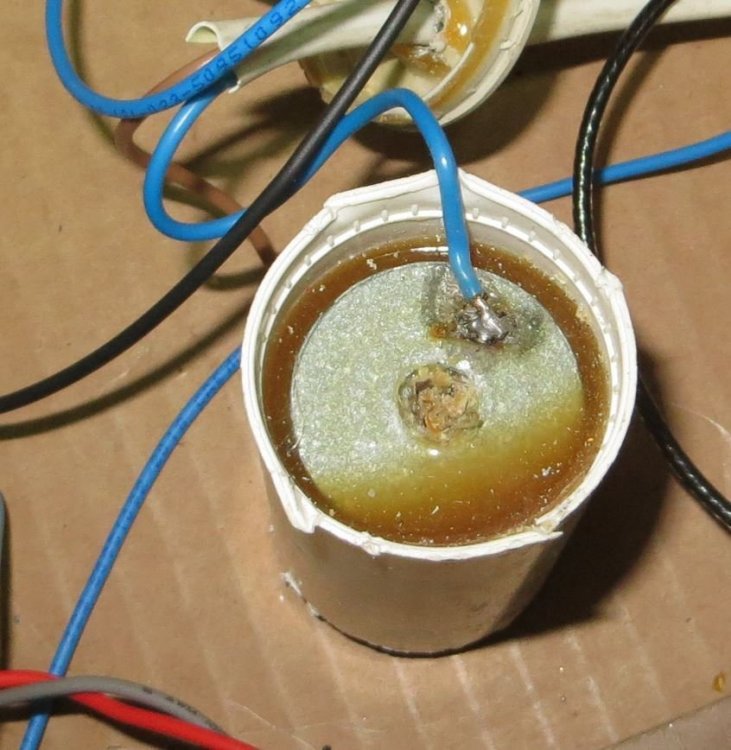

У меня есть некоторые ТСС, похожие на данный в типоразмерах. Алюминиевая фольга, бумага, маслонаполненный.

Posted
3 часа назад, юрий робертович сказал:

Масло булькает

Расшифровка всех надписей с конденсаторов есть? Тогда где гарантия что булькает не совтол? http://inpeco.ru/utilizaciya-sovtola/

Конденсаторы себе побёздывают в связи с превышением нормированного срока эксплуатации а здоровья у хозяина всё меньше и меньше. Как такой вариант?

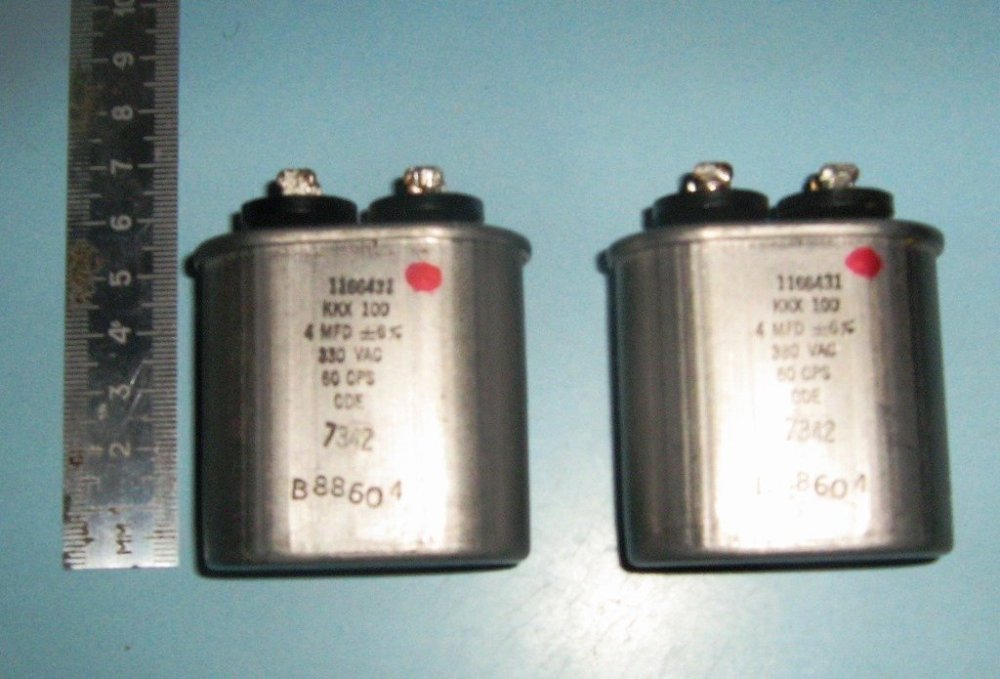

CDE да, но в каталоге именно таких нет https://www.cde.com/resources/catalogs/Z.pdf

  • Like (+1) 1
Posted

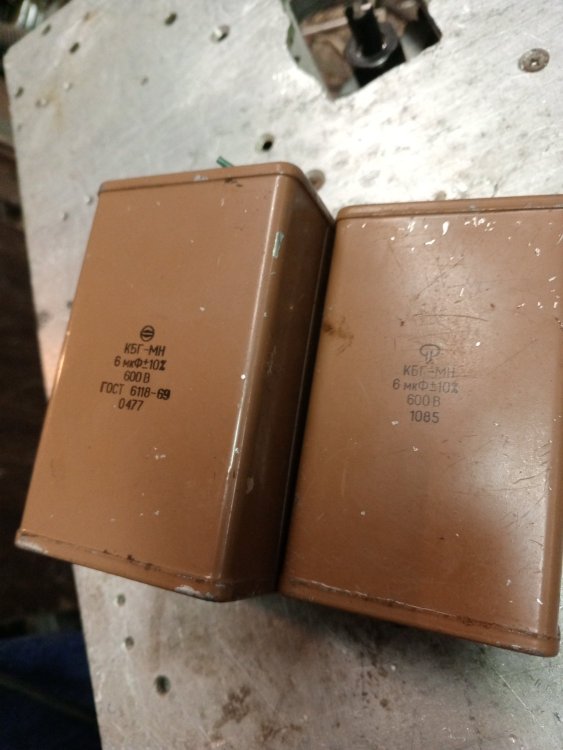

Есть несколько штук кбг мн на 6 мкФ , 600в . Только есть в 2 раза толще корпус . Может он с фольгой ? Ломать жалко , несколько шт . Всего . Кто нибудь имел дело с такими. Фольга  там или гуталин.Я их крутил на мегометре на 2,5 кв, даже не пикнули .


  • Like (+1) 1
Posted

Согласно Вегалабу - МБГО - напыление, КБГ-МН фольга. Если по размеру сильно больше чем мбго - точно фольга.
Хотя там же: "Epcos - аллюминий с серебром". Мальчику за 60.

Posted
6 часов назад, Anatolii сказал:

Есть несколько штук кбг мн на 6 мкФ , 600в . Только есть в 2 раза толще корпус . Может он с фольгой ? Ломать жалко , несколько шт . Всего . Кто нибудь имел дело с такими. Фольга  там или гуталин.Я их крутил на мегометре на 2,5 кв, даже не пикнули .


Эти с фольгой. Там бывает либо параллельно либо последовательно секции соеденены. Поэтому и размеры разные.

Я их ужас как много переломал добывая из них бумагу для трансформаторов...

  • Like (+1) 3
Posted

А кто знает, в МБГВ какой толщины фольга и как оформлены выводы обкладок? Уверен, что многие их разбирали.
