Выходные прямонакалы, 2А3, 300В AL1 и другие

maximka

By maximka
in Valve

 Share

Recommended Posts

  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Долго-долго занимался реконструкцией усилителя/линейного преда/с выходом на наушники, на "правильных"лампах. 124+45, БП с стабилизацией анодного через 6п45с в триоде. Наконец  - первая проба "на звук"

Stan Marsh
Stan Marsh

И избегайте мешанины проводов, дурацких ненужных шунтов и лишнего мусора. Источник питания - это трансформатор, кенотрон, дроссель и пара бумажных конденсаторов. И всё. Земля - толстая медная шина или

Алекс
Алекс

45я с к.тр. 47 , входная, она же драйвер ЕСС81 Psvane, уровень помех по В3-57 -72дб, полоса по-3db: 4-56.000гц, мощность: AN-E звучат убедительно)))

Posted Images

Кружка Local

Кружка

Posted
Posted (edited)
5 часов назад, юрий робертович сказал:

Давно, и железобетонно:

Только автоматическое смещение

Драйвер с повышенным питанием  от 500-600 вольт

Драйвер два каскада как Бруски, или один СРПП на 6н9с, 6sl7



 Когда есть определенная любимая схема, это конечно здорово. Экономит время. Надел шоры и помчался.
 Я же наоборот, предпочитаю фиксированное в различных его эпостасях. Даже 6ж52п в односпальнике использованы аналогично, хотя и капризны. Мощные выходные, так однозначно; в том числе и с непосредственной связью.

Edited by Кружка
  • Like (+1) 1
  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

В наше время нетрудно совместить "неприятное с бесполезным" - 1 ом в катод и на схему стабилизации тока покоя, пара-тройка транзисторов.

Кружка Local

Кружка

Posted
Posted (edited)

Вот 6ж52п на 2х омах и прикручена. Через резистор регулируемый ток от стабилизатора.

Edited by Кружка
Agats Proficient

Agats

Posted
Posted

Господа, подскажите , какие прямонакалы существуют без сдвоенных триодов внутри баллона? АД1?

Agats Proficient

Agats

Posted
Posted (edited)
7 минут назад, Сергей Ал. сказал:

О какой мощности речь? 71А, 45, некоторые 2А3, 300B и т.д.

Благодарю вас. И скорее о более мощных лампах интересно мне, но не высококиловольтных как ГМ-70

Edited by Agats
Agats Proficient

Agats

Posted
Posted

Никита, доброго дня вам, если это ко мне вопрос, то не знаю, знаю что двойной триод параллелили для мощности

Кружка Local

Кружка

Posted
Posted

 Критерии интереса непонятны. Учитывая интерес к ОТЛ, вопрос скорее адресован к токовым возможностям ламп, а не мощности анода как таковой. А вообще типы выходных ламп шли ступенями примерно 10-15 Вт, 25-40, 60-80, 100 и более - под любые хотелки считай.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
Только что, Кружка сказал:

Учитывая интерес к ОТЛ, вопрос скорее адресован к токовым возможностям ламп, а не мощности анода как таковой.

Справедливое замечание! А "токовых" ламп не так уж и много. Стабилизаторные, лампы для строчной развёртки, некоторые генераторные.

Кружка Local

Кружка

Posted
Posted (edited)



12 минут назад, Stan Marsh сказал:

Стабилизаторные, лампы для строчной развёртки, некоторые генераторные.

Причем в большинстве своём, это лампы косвенные или очень мощные.

Edited by Кружка
Xрюн222 Mentor

Xрюн222

Posted
Posted (edited)
1 час назад, Agats сказал:

Никита, доброго дня вам, если это ко мне вопрос, то не знаю, знаю что двойной триод параллелили для мощности

Например, где больше степень запараллеленности - у якобы "сдвоенной" 6с4с, где ниток накала в двух половинах всего 8,или у (произносить с придыханием и пиететом!!!) ОДНОАНОДНОЙ (!!!) 2а3 рца ранней или Бримар  или Фивре, где нитей накала между траверсами налеплено от 12 до 20 шт? Или АД1, там не помню сколько, но тоже вроде много.

Edited by Xрюн222
  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted

Возможно эта оценка ( ж.Вестник) до сих пор призывает некоторых к поиску одноанодных ...

Я же (может и не прав) на сегодня с некоторым скептицизмом отношусь к данному абзацу:




Agats Proficient

Agats

Posted
Posted
2 часа назад, Xрюн222 сказал:

Например, где больше степень запараллеленности - у якобы "сдвоенной" 6с4с, где ниток накала в двух половинах всего 8,или у (произносить с придыханием и пиететом!!!) ОДНОАНОДНОЙ (!!!) 2а3 рца ранней или Бримар  или Фивре, где нитей накала между траверсами налеплено от 12 до 20 шт? Или АД1, там не помню сколько, но тоже вроде много.

Этого я не знал, интересно

Кружка Local

Кружка

Posted
Posted (edited)
3 часа назад, Xрюн222 сказал:

АД1, там не помню сколько, но тоже вроде много.

 У AD1 4 растяжки - соответсвенно 8 нитей.

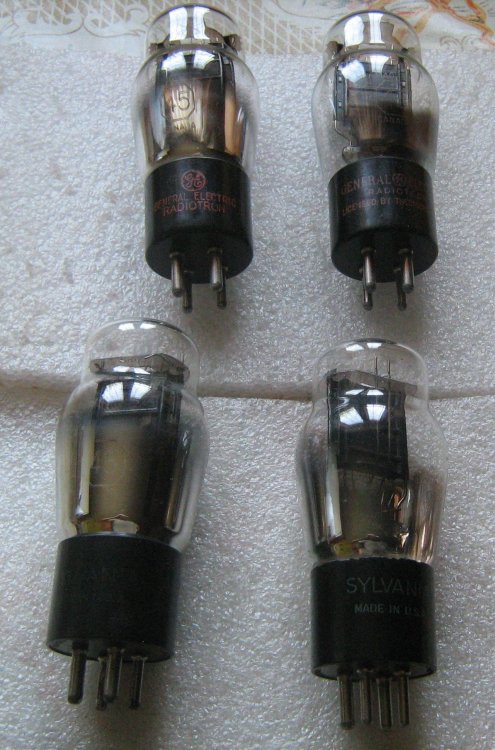

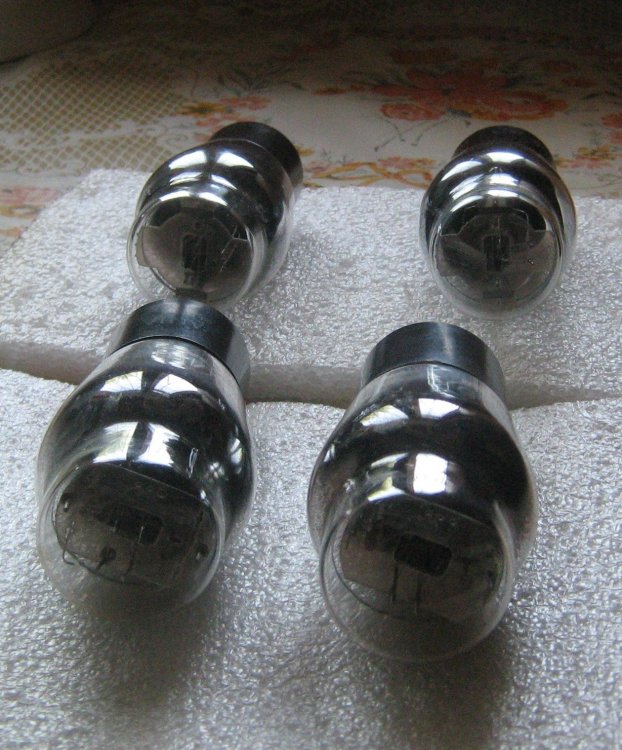

 По накалу: есть в тумбочке лампы, нитей накала - 2. В одном из вариантов сетка навита вокруг обоих, в другом спиралью вокруг каждой из нитей. В зависимости от исполнения имем четко прослеживающийся сдвиг ВАХ. Что-то еще нам подобные особенности дают?

Edited by Кружка
Xрюн222 Mentor

Xрюн222

Posted
Posted (edited)

У филипсовских ад 4 растяжки, а у тфк вроде там больше нитей, конструкции сильно разные есть...

Edited by Xрюн222
