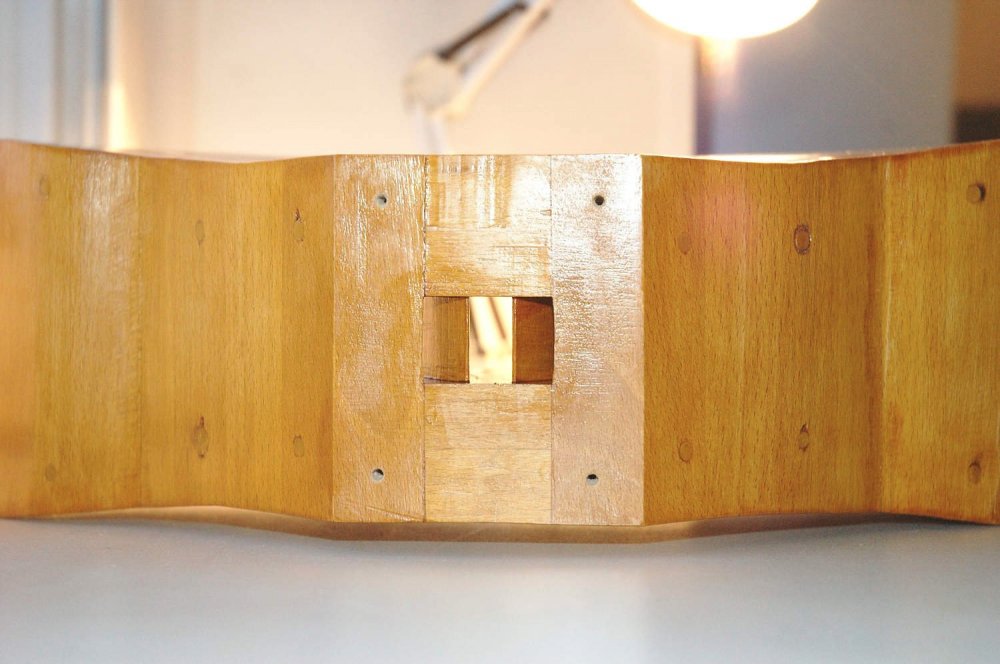

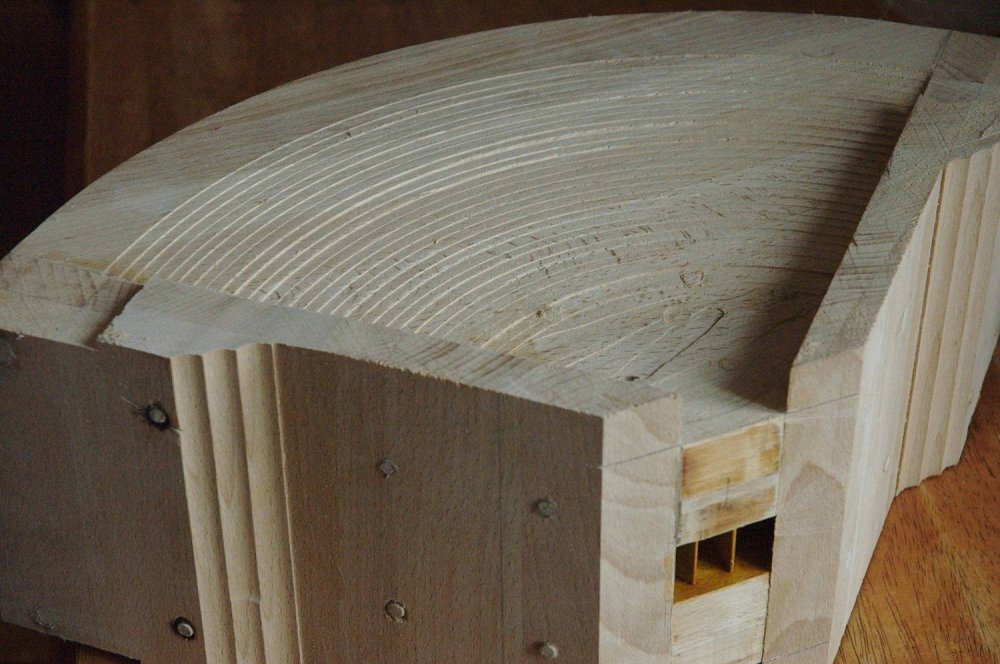

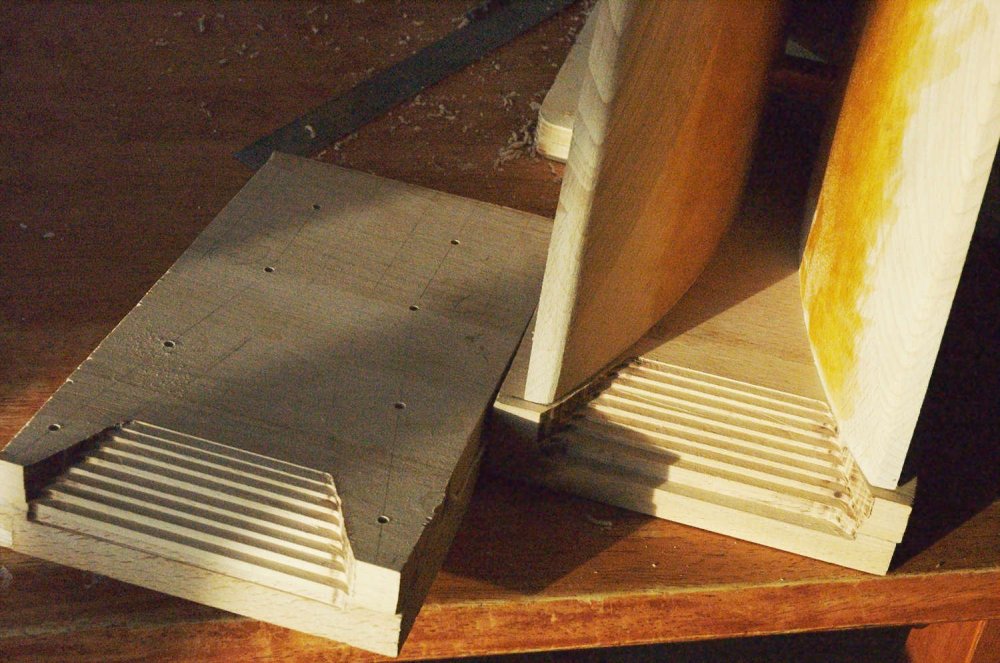

Видно, что боковушки выступают с запасом - срезал лишнее фрезой, опять же сравнял болгаркой. Ступеньки внутри - напильником (конец напильника - обмотать малярным скотчем во много слоёв во избежании царапин).





  • Like (+1) 3
Posted

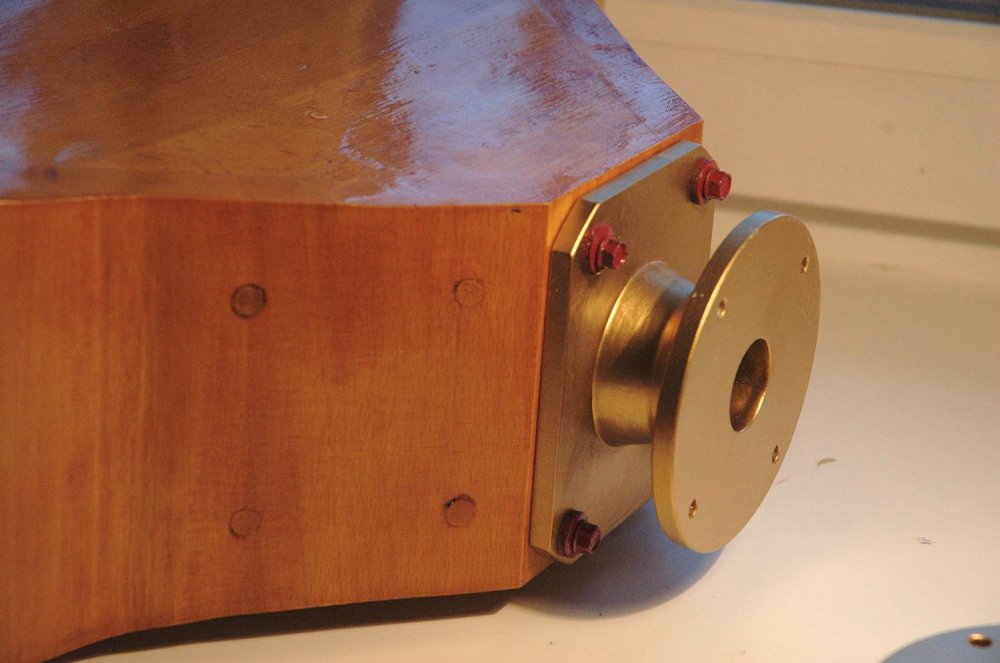

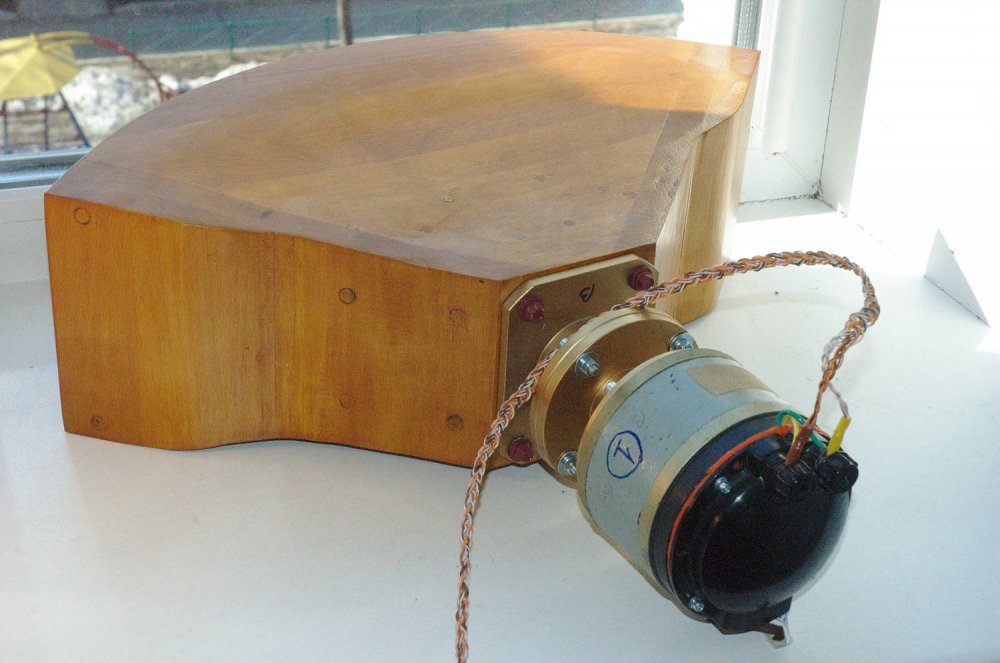

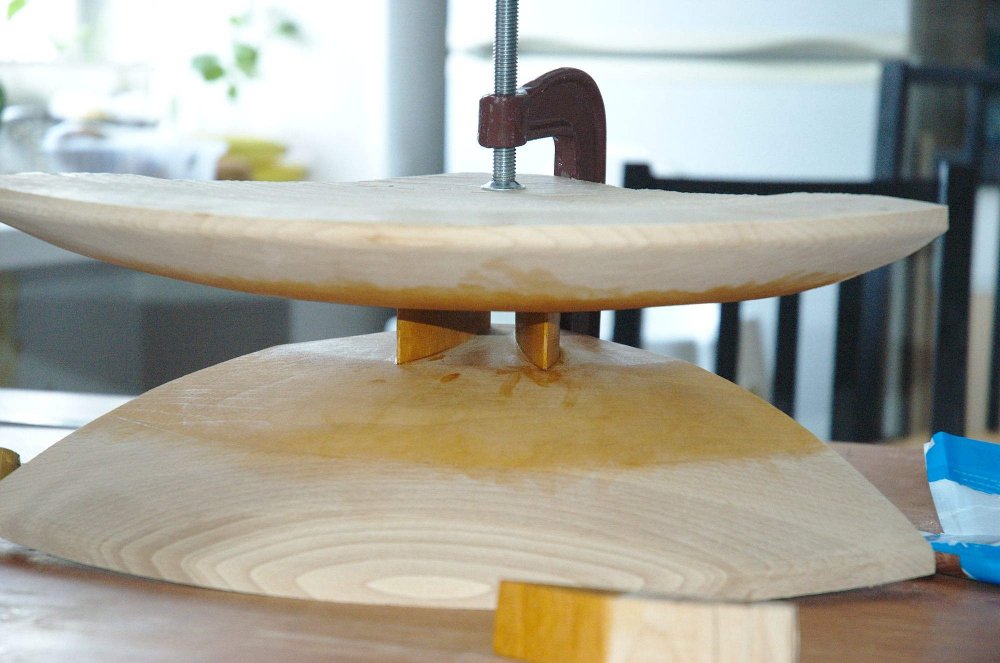

Готовый рупор плюс фланец для крепления драйвера и одна из первых примерок. А вот и шпильки, на которые это будет крепится на СЧ рупор.





  • Like (+1) 4
Posted

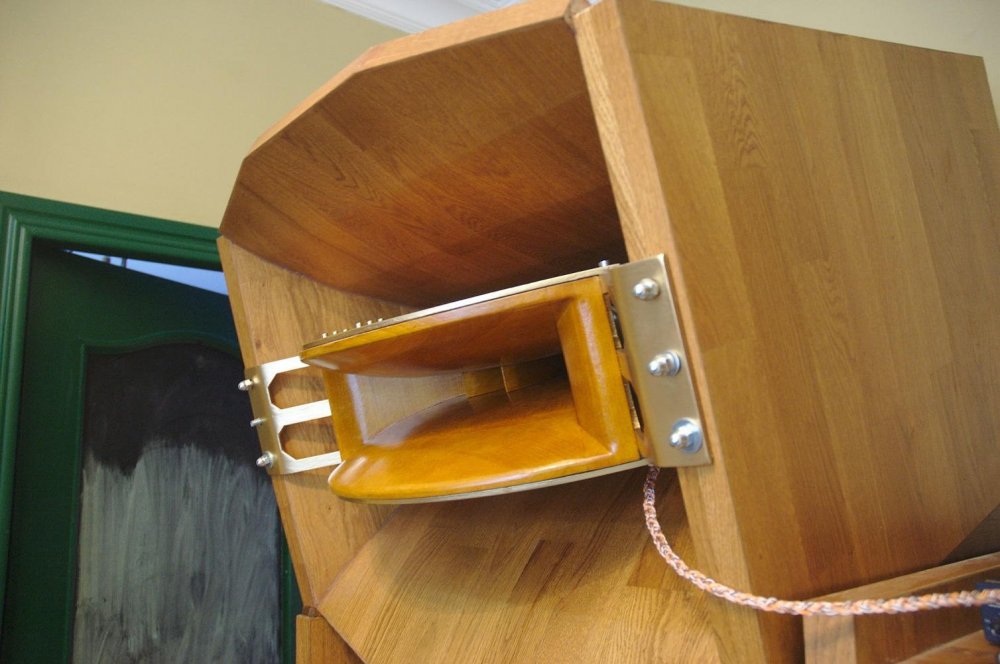

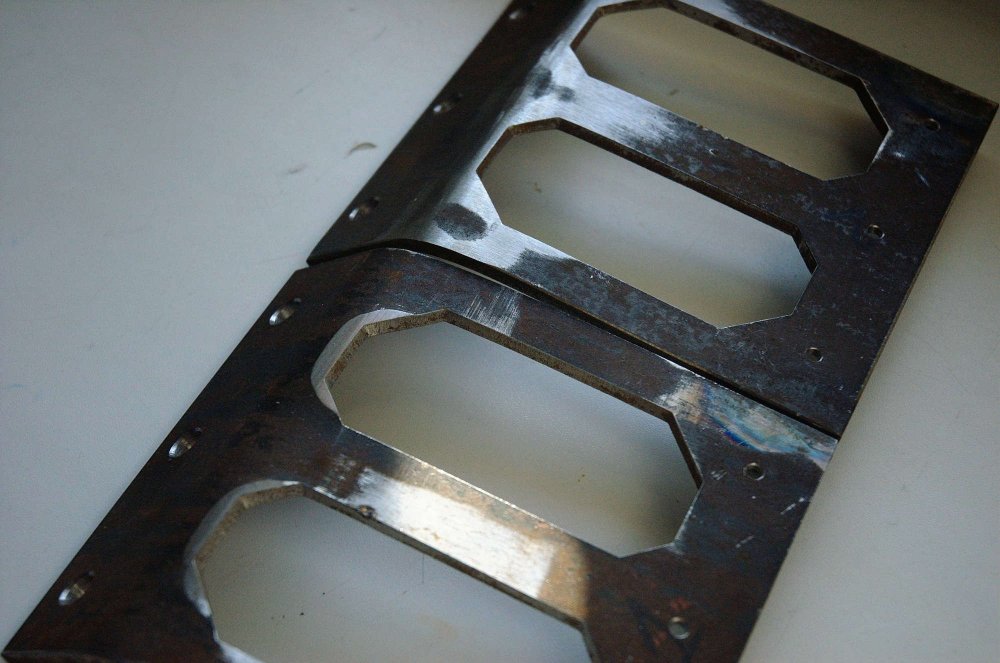

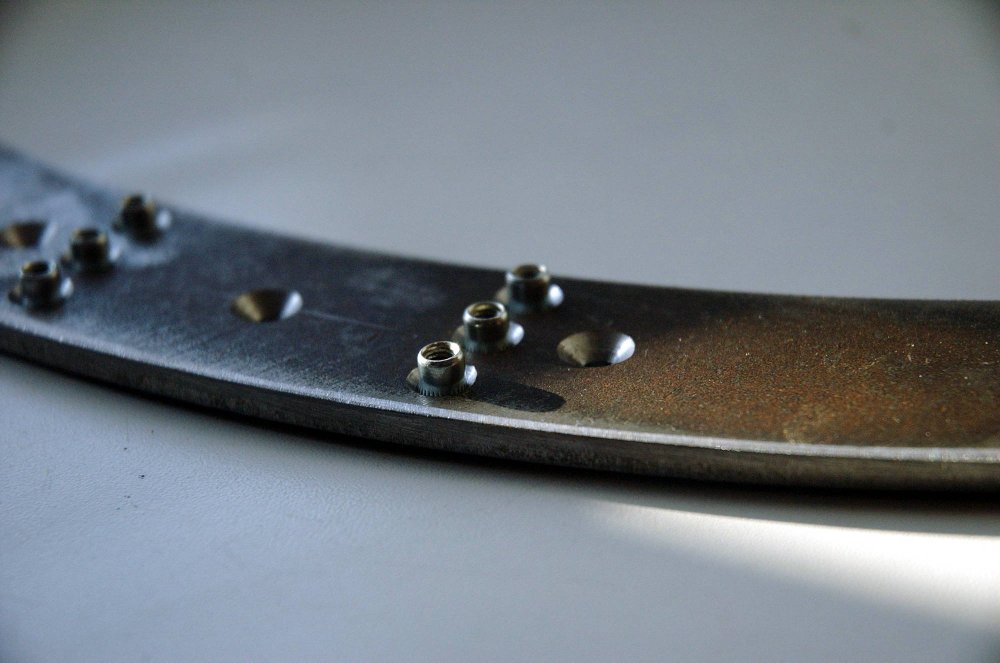

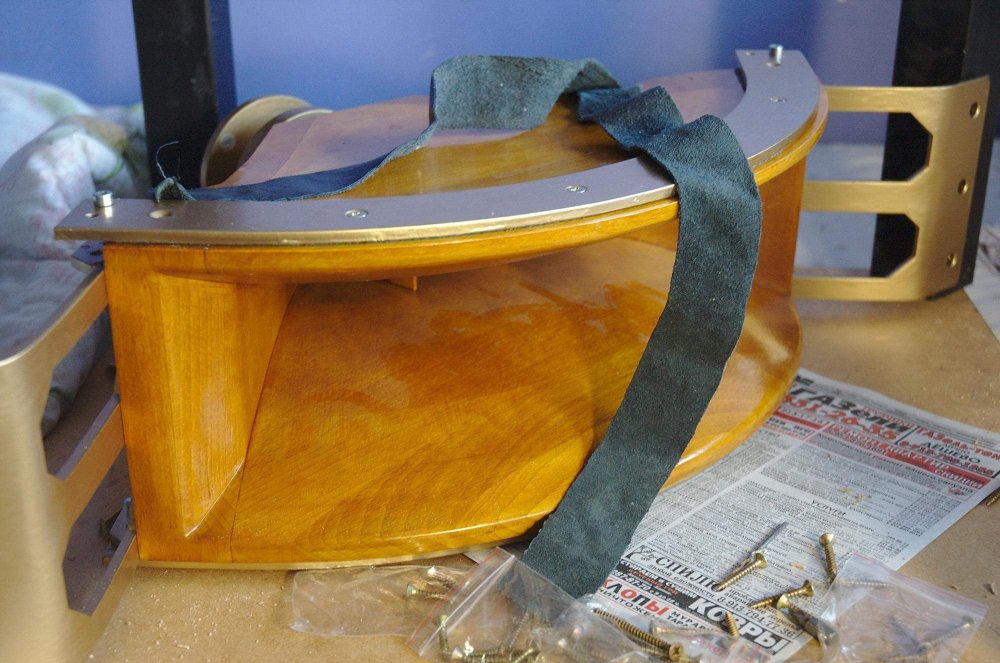

Железки на заказ, на верхнюю дугу поставил вытяжные резьбовые заклёпки для (супер?)твиттера. Железки притянуты через кожаную прокладку - учитывая, что "звенели" они по-разному, в сборе получилась довольно инертная конструкция - тот же принцип, что используется для гашения колебаний проводов ЛЭП - у провода один резонанс, у подвесного груза-маятника - другой, вся система нерезонансна. А вот и установка на место.





  • Like (+1) 5
Posted

Огромная работа, большие затраты, аккуратно всё сделано,

надеюсь, все усилия оправдывает конечный результат - само звучание.:smile-28:

Posted

А почему решили поместить СЧ/ВЧ рупор в устье низкочастотного? В чём была идея? Он ведь очень сильно перекрывает выход рупора и это скажется на результате.

  • Like (+1) 1
Posted
В 29.10.2022 в 11:11, Normann сказал:

А почему решили поместить СЧ/ВЧ рупор в устье низкочастотного? В чём была идея?Он ведь очень сильно перекрывает выход рупора и это скажется на результате.

Я тоже сомневался долго и много, но выглядит страшнее, чем оказалось на практике. Коаксиальное расположение мне попадалось в некоторых конструкциях, народ не жаловался, но мало ли чего...

Идея в основном в местоположении и коаксиальности. Примерно на таком уровне и не выше хотелось излучатель - колонка и так очень высокая (зато компактная по двум остальным измерениям, что важно в наших невелики квартирах) и не даром смотрит немного вниз.

При переносе СЧ/ВЧ рупора вверх (на НЧ) становится хуже. Вроде бы внеполосное излучение сильно слабее основного, но его слышно - когда часть того, что должен излучать СЧ/ВЧ рупор звучит из рупор ниже, неприятно; может фильтром большого порядка можно порезать круче, но как-то не хочется. При установке рупора коаксиально сразу уходит вся эта раздвоенность. Когда-нибудь надену мешочек из замши или чего-то подобного на драйвер, так кажется будет ещё лучше - остатки ВЧ будут меньше отражаться от его крышки.

По измерениям тоже нет криминала - проверял на балконе за неимением безэховой камеры - удивительно, но помещение довольно большого рупора практически не меняет ачх, если измерять с метра или более.

Там у НЧ (150-600 Гц) рупора в правой части диапазона был подъёмчик 1-2 дБ, вот он ушёл - и то хлеб.

А вот пищалку внутрь СЧ/ВЧ рупора расположить невозможно - сразу становится и слышно и видно (на АЧХ).



Posted

Как бы предполагается, что для лучшей стыковки магниты динамиков должны находиться на одной оси, или нет?

Posted
6 минут назад, Ollleg сказал:

Как бы предполагается, что для лучшей стыковки магниты динамиков должны находиться на одной оси, или нет?

Не понял фразу. Поэтому напишу много.

На одной оси - это коаксиально и хорошо для стыковки по направлению (локализации). На АЧХ не влияет, но влияет на локализацию.

А на одном расстоянии до слушателя (с точностью до длины волны на частоте раздела или до половины - если переполюсовать) - хорошо для стыковки по фазе (что влияет и на АЧХ).

Оказалось, что коаксиально хорошо для стыковки, а некоаксиально и при этом ещё далеко друг от друга (в силу размеров рупора) - плохо, причём именно по части локализации. Как будто 1 большой динамик versus что-то наподобии Сириус ПАНО (панорамно-объёмная система звучания - делает что-то объёмное из моно), но по вертикали.

А вот расстояния до слушателя никак не менялись и в любом варианте были одни и те же - сдвиг по глубине был отмакетирован ещё давно и давал хорошую стыковку по фазе.







  • Like (+1) 2
Posted

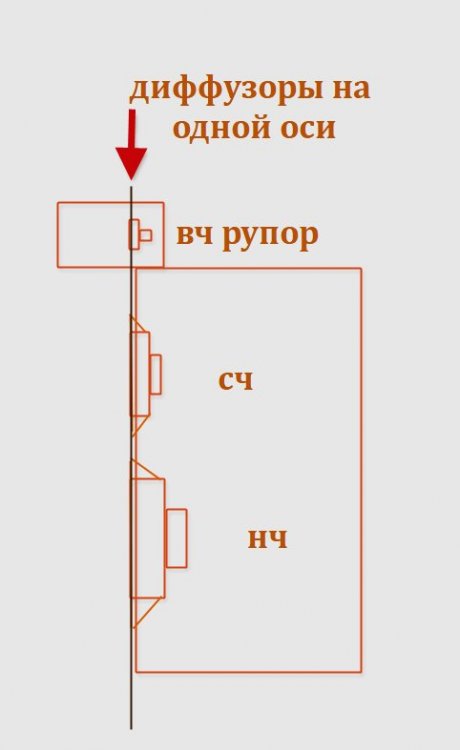

Не диффузоры, а центры излучения

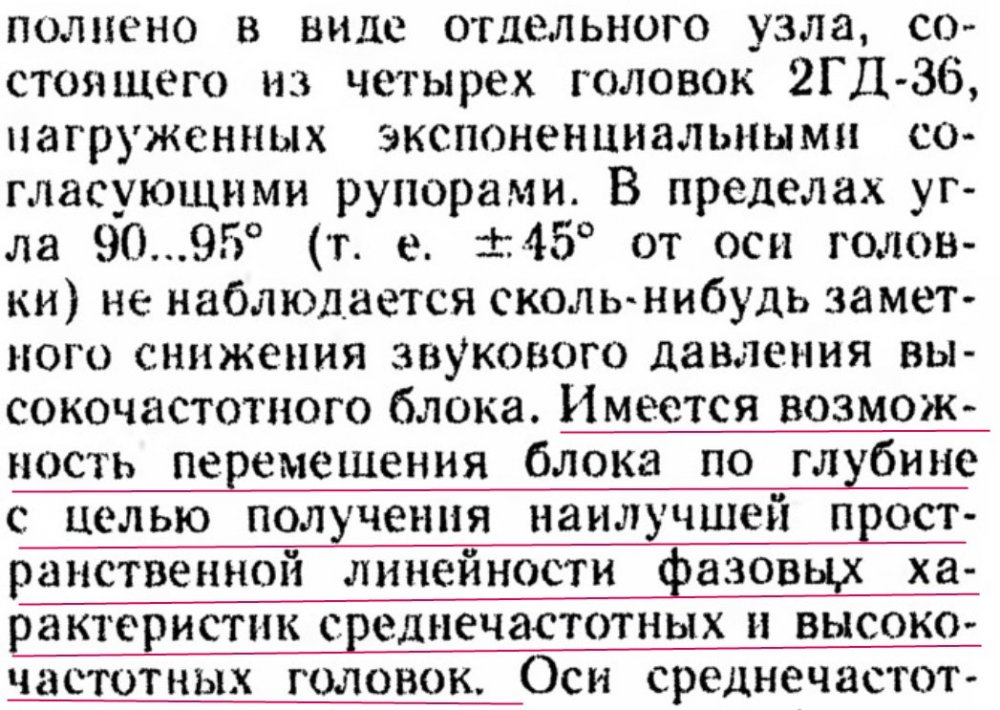

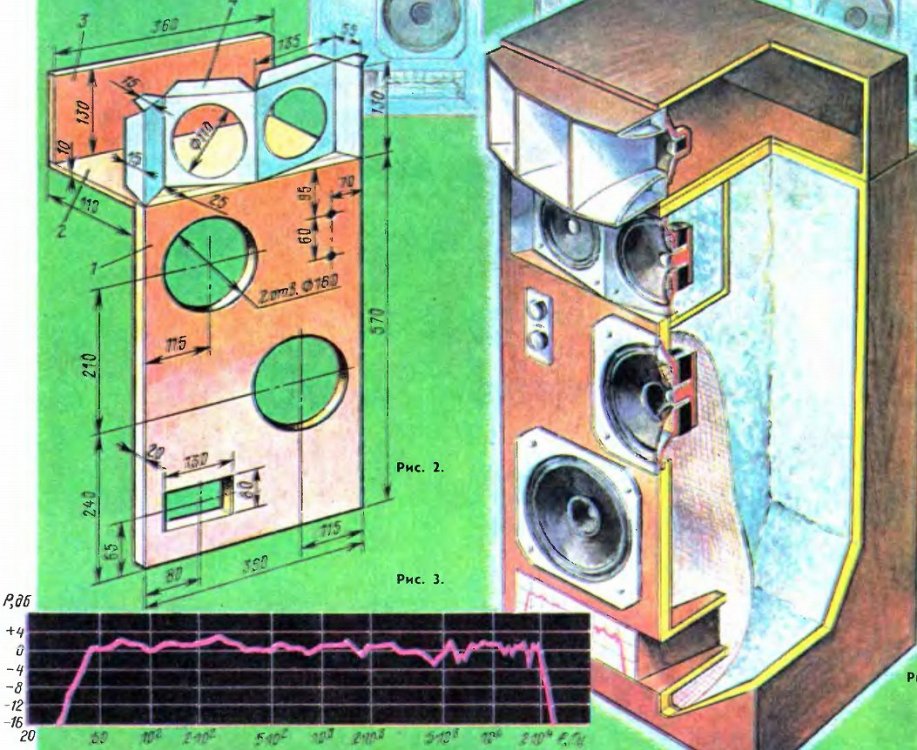

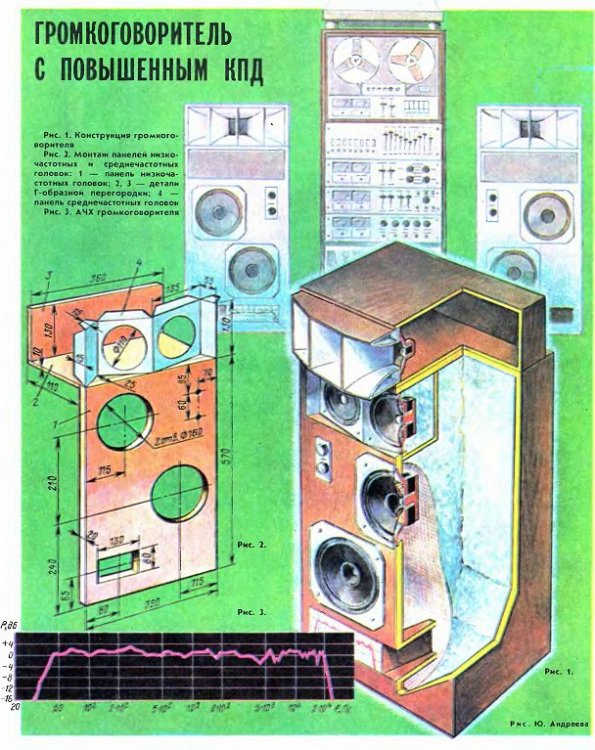

В помощь радиолюбителю, вып. 70, с. 53-65. - Трехполосный стереоусилитель и проблема конструированиягромкоговорителей с линейными фазовыми характеристиками. - Ю. Макаров

  • Like (+1) 1
Posted

Тут уже без меня всё написали :-)

Дополнительно ещё скажу, что равенство расстояний достаточно соблюдать с точностью до длины волны на частоте раздела (или до её половины, если допустить противофазное соединение) это раз и расстояние следует считать честно по теореме пифагора до каждого динамика это два; есть ещё три - на сдвиг фазы кроме расстояния влияют ещё и фильтры и сами динамики, так что одно расстояние ничего не решает, нужно смотреть в комплексе.



Например, насколько помню, длина канала басового рупора  - 2,3м., мидбасового - 0,5, с учётом что расстояние при ожидаемом расположения слушателя отличается на ~10см., получаем 2,3 - 0,5 - 0,1 == 1,7 м, что соотв длине волны частоты 200Гц, на которой и делятся эти полосы.

На 600 Гц. расстояние между центрами излучателей небольшое и составляет порядка 10см., что даёт сдвиг фазы, но незначительный и по-видимому компенсирующися сдвигами фазы, вызванными другими причинами.

А вот с (супер?)твиттером всё сложнее по понятным причинам (поэтому хочется стыковать высоко, подальше от диапазона максимальной чувствительности уха.

---- а вот альтернативный вариант ---

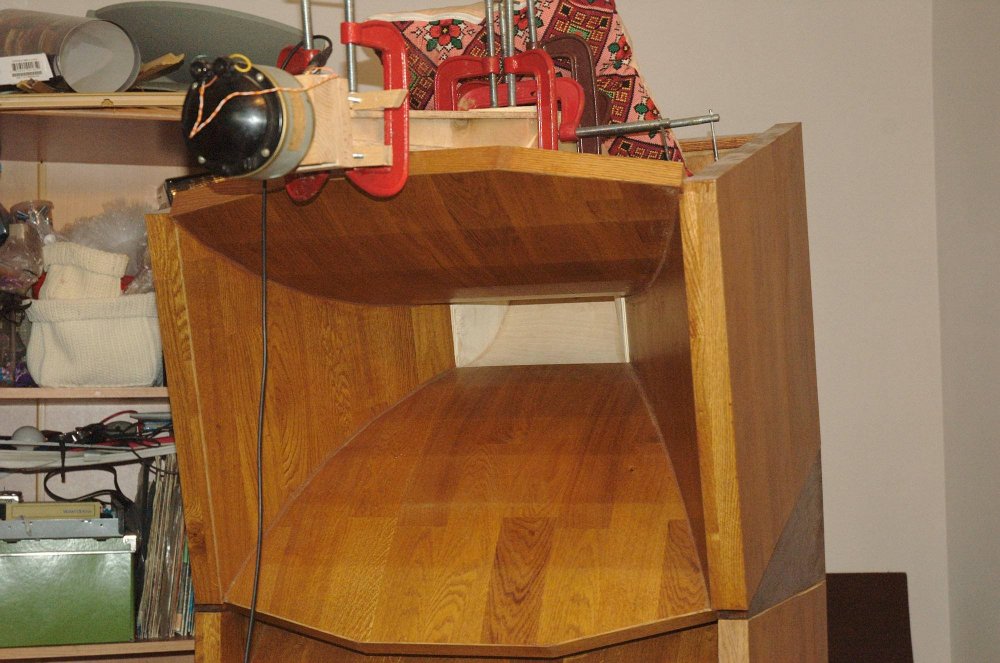

В роли СЧ рупора - 160 см. "улитка" (верхний рупор надставляется продолжением - я подобное даже макетировал - на фото не тот драйвер, который нужен - потом купил Atlas, который успешно применяли в "трембите"), +так же 10 см. из-за угла, итого 60см. разницы длины - это длина волны 570 Гц и половина на длине 285 Гц... не сходится.

Более того, такая "улитка" требует ВЧ, стыкуемого заметно ниже (на 3-5 кГц) и там всё несовпадение по фазе вылезет в полный рост; поэтому я вместо работы над ошибками отложил всё до лучших времён.





  • Like (+1) 1
Posted

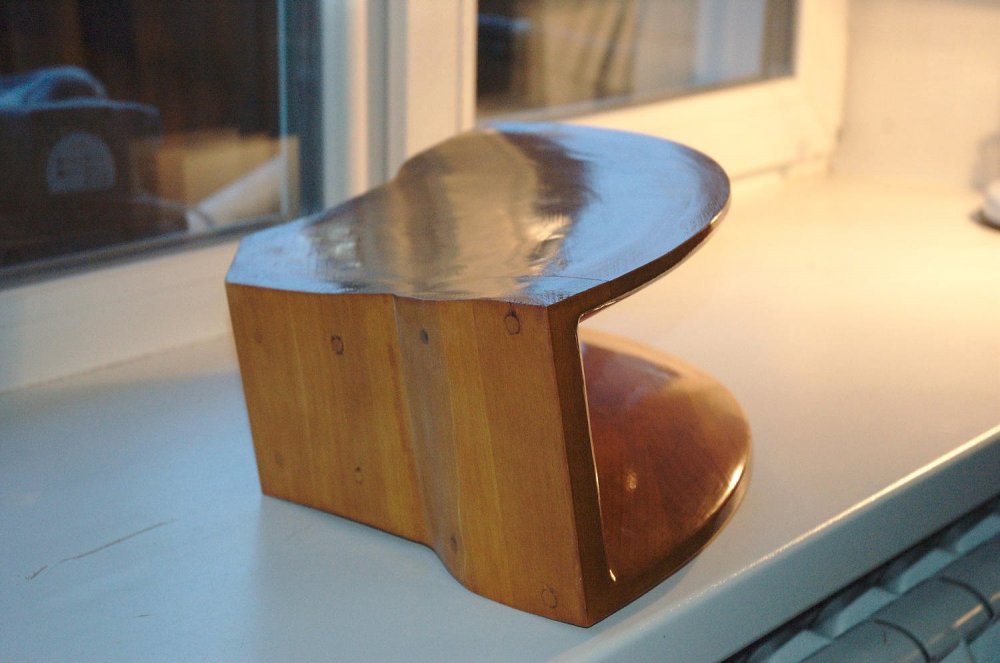

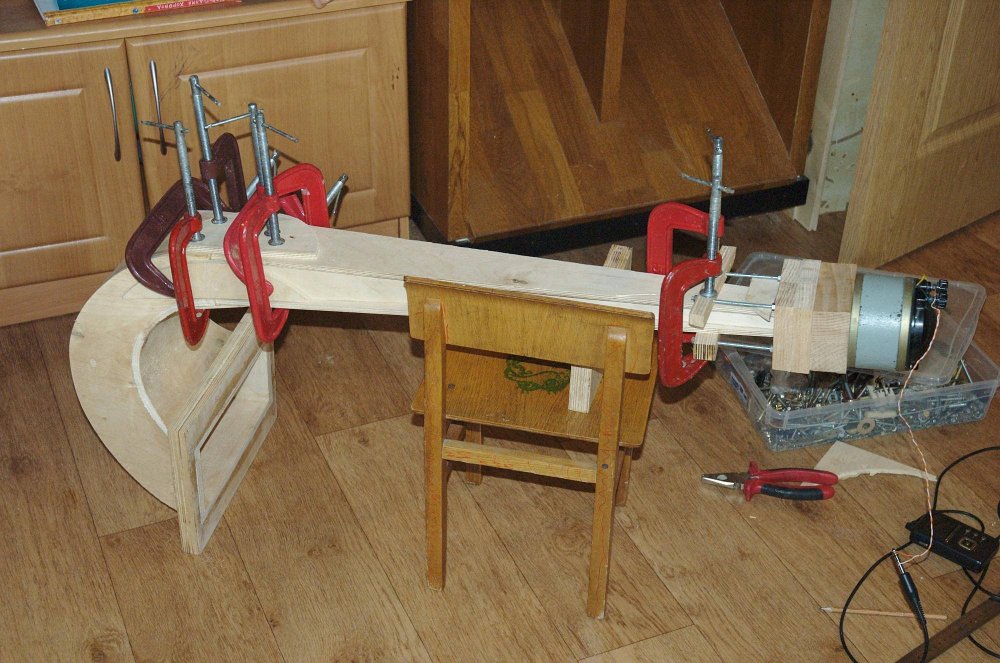

P.S. Про прототип "хобота" - 90% его смысла было в том - смогу ли я практически совершить загиб на 180 градусов с одновременным расширением в требуемых габаритах (ответ - да, могу, но сразу же стало понятно, как это сделать радикально лучше - чтоб не гнуть винтом боковины); прямой "хвост" занял буквально час-полтора на изготовления и показал только, что 1А-20 так нагрузить не получается (потом я узнал, почему именно*) и лучше сразу купить примерно понятно что (atlas sound не помню названия, но их в "трембиту ставили и как бы не в клипши), купил, лежат - см. выше - выбрал не лезть в трудные стыковки.

*) у 1А-20 тот начальный конический сегмент, который в керне, расширяется резко, он ложится на экспоненту 800 Гц,  а не на катеноиду 200...

  • 3 months later...
  • 1 month later...
Posted
В 30.10.2022 в 16:58, Ollleg сказал:

Как бы предполагается, что для лучшей стыковки магниты динамиков должны находиться на одной оси, или нет?

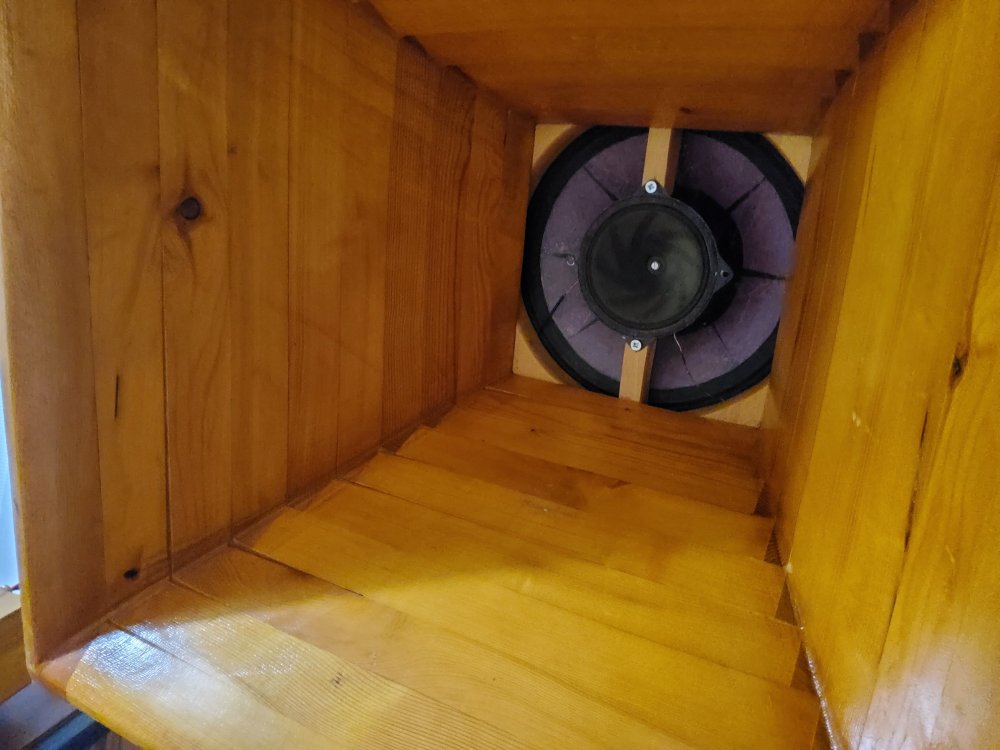

Я думаю, всё-же диффузоры, а не катушки и магниты. Катушка ценна тем,, что в ней рождаются механические силы. Но ещё не звуковая волна. Далее эти силы передаются через жесткий каркас катушки на диффузор. Длина каркаса разная у динамиков, У ВЧ совсем короткая, а у НЧ может быть и 5 см.. А звуковая волна образуется именно диффузором. Поэтому и в вопросах согласования фазы, логичнее плясать от диффузора, мне кажется.

  • Like (+1) 2
Posted

На ВЧ фазы в принципе согласовать невозможно, ввиду малой длины волны и большого расстояния между излучателями многополоски. Чуть сдвинулся в сторону от акустической оси и прощай синфазность. Так что не стоит слишком закошмаривать ситуацию. Везде присутствуют разумные компромиссы. Предлагаю обратить внимание на более значимые и важные моменты, коих мульён!

  • Like (+1) 2
  • Thanks (+1) 1
Posted

Мой скромный опыт говорит, что соосность между твиттерам и СЧ заметней, чем синфазность. По крайней мере, это в большей степени приближает нас к "идеальному ШП". Реальный ШП тоже не безгрешен в ФЧХ. Да и слушаем мы не в безэховой камере. Наушники в плане фазы дадут фору любой акустике и что? Вы сейчас в наушниках музыку слушаете?


  • 6 months later...
Posted

Если у волновода (рупора) ВЧ в центральной части вверху и внизу выдвинуто вперед, на подобии клюва, как это отразится на характеристике направленности?

Posted
11 часов назад, Пикассо сказал:

Если у волновода (рупора) ВЧ в центральной части вверху и внизу выдвинуто вперед, на подобии клюва, как это отразится на характеристике направленности?

Не совсем понятно. Картинка есть?

Posted




Вот примерно так(эти волноводы сделал Олег с соседнего форума) , только слева и справа от клюва(выступы по центру) ровный выход из волновода. Интересна диаграмма направленности у такого строения волновода.

Posted
В 09.10.2023 в 19:10, Xрюн222 сказал:

может быть, спросить его

Технически я этого сделать не могу.

Цитата

А  можно ссылку с этого соседнего форума?

Давно читал, ник shd911, его тема по сборке акустики.

  • 4 weeks later...
Posted

Действия камрада U.L.F. вызывают некий диссонанс - регулярно публикует посты типа выложенного на предыдущей странице: "За весь  долгий период своего увлечения аудиоконструированием, считаю самым бесполезно потраченным временем, это время на постройку рупорных конструкций. Но... наверное если бы я не сделал это, так бы и пребывал в сомнениях по поводу целесообразности постройки разного рода собачьих будок в квартире. Даже отрицательный результат всегда дает положительный опыт, за это я благодарен тому времени, что потратил на своё "деревянное зодчество".? Вот как-то так, уж не судите строго."

В ветке о рупорной акустике, которую сам же и запустил это выглядит несколько странно. Спорить о праве на существование рупорной акустики бессмысленно, этот тип оформления применяется повсеместно - от студий и кино до домашнего аудио больше 100 лет. В чем сакральный смысл постоянных высказываний о ее неприменимости для взыскательных ушей непонятно! :smile-54:

  • Like (+1) 3
