Практические реализации рупоров(справочная тема).

U.L.F.
 Share

Recommended Posts

Dimtan Explorer

Dimtan

Posted
Posted
1 час назад, Normann сказал:

Накопилось много информации для размышления и осмысления.

Не думали ли написать книгу по теме аудио? Про динамики, их применение в рупорных конструкциях. Про рупора, особенности их изготовления, обработка, нанесение различных покрытий, пропиток на внутренние стенки рупоров.

  • Like (+1) 2
  • Replies 374
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Поскольку, как обычно со мной бывает, пытаюсь вякать в тему, а оно оказывается совсем про другое (вдруг понял - вот и эта история с пищалками, динамиками и контрольными агрегатами завелась как червяк

Евлампий 2
Евлампий 2

Если вы в качестве иллюстрации отталкиваетесь от фотки, которой явно больше 10 лет, то это не совсем по теме, сейчас многое иначе, в том числе даже и дом; хотя рупоры берегу - более того, иногда включ

Normann
Normann

Скоро, уже скоро.... Под брендом SW1X! Сегодня будет предварительный тестовый запуск перед этапом финишной окраски.

Posted Images

Dolboyacher Local

Dolboyacher

Posted
Posted

То что написано, это хорошо , конечно и спасибо людям за труды, но в том, что кто-то , посвятивший, значительную часть своего драгоценного времени, чтобы основываясь на заложенном фундаменте, продвинуться немного дальше, поделится, хуже ни кому не будет, так думаю :smile-55:Сорян, что влез свиным рылом в тему, в которой не смыслю, смылся и исчез :)

Normann Local

Normann

Posted
Posted
53 минуты назад, Dimtan сказал:

Не думали ли написать книгу по теме аудио? Про динамики, их применение в рупорных конструкциях. Про рупора, особенности их изготовления, обработка, нанесение различных покрытий, пропиток на внутренние стенки рупоров.

"Чукчв - не писатель, чукча - читатель!"

С друзьями я могу и так пообщаться на интересные темы, обменяться опытом,  а другим хватает чужих умных книжек.

На старом Портале были полезные темы по рупорным оформлениям, довольно популярные. Жаль, что той информации больше нет.

Кружка Local

Кружка

Posted
Posted
13 минут назад, Normann сказал:

На старом Портале были полезные темы по рупорным оформлениям, довольно популярные. Жаль, что той информации больше нет.

Почему нет? Архив же есть!

ТимВал Local

ТимВал

Posted
Posted
В 27.05.2024 в 10:44, Aleksey_kul сказал:

пробовал я разные варианты в свое время, начиная с конструкции из Радио, баловство это.

Что то не припомню рупорные конструкции в Радио.  Хотя такие публикации обычно не пропускал.

Xрюн222 Mentor

Xрюн222

Posted
Posted
24 минуты назад, ТимВал сказал:

Что то не припомню рупорные конструкции в Радио.  Хотя такие публикации обычно не пропускал.

А они, тем не менее, были, факт!

Normann Local

Normann

Posted
Posted
6 часов назад, Кружка сказал:

Почему нет? Архив же есть!

Поищу, Роман....

Но помню, что там было две обширных ветки, наполненные полезным материалом, чертежами, обсуждениями, одна по фронтальным, а вторая по тыловым рупорам.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
13 часов назад, Normann сказал:

Поищу, Роман....

Но помню, что там было две обширных ветки, наполненные полезным материалом, чертежами, обсуждениями, одна по фронтальным, а вторая по тыловым рупорам.

Видимо плохо искал, но не нашёл архивов рупорных тем. Хотя, по большому счёту, лично мне и не нужен он....

Goofnm Proficient

Goofnm

Posted
Posted

С удовольствием почитал бы Барбариса. Последняя его АС была как раз Дин + C15W и
укороченный рупор с ШП грюндик или 4 винта и трембита с 206. "Лёгким движением руки
брюки превращаются...".

Вадим Анатольевич Newbie

Вадим Анатольевич

Posted
Posted
В 17.05.2024 в 23:01, ТимВал сказал:

Идеальный рупор это труба, круг, а не как не прямоугольник.

И тем не менее, лучший СЧ-рупор из условно небольших и "по звуку" и по измерениям* - "квадратный" Клангфильм. :)

*Есть известный "групповой" тест.

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Если искать через Google - пишем в строке поиска site:audioportal.su рупор и получаем:

https://audioportal.su/threads/raschet-rupora-teorija.18668/

https://audioportal.su/threads/vse-o-frontalnyx-ruporax.11567/

https://audioportal.su/threads/vse-ob-obratnom-rupore.12196/

https://audioportal.su/threads/izgotavlivaem-rupornye-as.5884/

и т.д. Вместо слова рупор можно указать любое слово либо сочетание слов.

Но без антивируса с этим сайтом нужно быть осторожным :default_wacko:

  • Like (+1) 2
Goofnm Proficient

Goofnm

Posted
Posted
18 минут назад, Вадим Анатольевич сказал:

И тем не менее, лучший СЧ-рупор из условно небольших и "по звуку" и по измерениям* - "квадратный" Клангфильм. :)

*Есть известный "групповой" тест.

Групповой тест сильно зависит от членов группы. Вдруг там окажутся феномены, способные
на слух отличить круглый рупор от прямоугольного.

- Подсудимый, вы признаёте себя участником группового изнасилования?
- Да.
- Группа изнасилованных, встаньте.


18 минут назад, Сергей Ал. сказал:

Но без антивируса с этим сайтом нужно быть осторожным :default_wacko:

Не, ну его нафик, там дерьмо везде лезет.


akustic Community Regular

akustic

Posted
Posted
13 часов назад, Goofnm сказал:

Групповой тест сильно зависит от членов группы. Вдруг там окажутся феномены, ...

Как в другом известном тесте конденсаторов, где на фоне всяких очень приличных по звучанию конденсаторов, победил наш К73-16... Да и динамики тоже тестировали, правда те динамики на табуретке лежали ...

Normann Local

Normann

Posted
Posted

И тем не менее круглый рупор - не панацея для широкогорлого СЧ. Иногда нужнее получить более сложную форму звуковой волны, сформировать требуемую диаграмму направленности. Важнее учитывать характеристику его  расширения (для СЧ) и обеспечение оптимального согласования со средой, для исключения образования стоячей волны/обратного переотражения. У ВЧ рупоров требование несколько иные, в связи с малой длиной волны. Для круглого идеальна трактрисса, а для всех других могут быль экспоненты, гиперболы, комбинированные. Конические стараюсь не использовать, параболические не пробовал - не нахожу им применения.

  • Like (+1) 1
Goofnm Proficient

Goofnm

Posted
Posted
1 час назад, akustic сказал:

Как в другом известном тесте конденсаторов, где на фоне всяких очень приличных по звучанию конденсаторов, победил наш К73-16... Да и динамики тоже тестировали, правда те динамики на табуретке лежали ...

Любой группе предпочту мнение индивидуума, особенно если это я сам. Слушать мне, не группе. Я так думаю.

59 минут назад, Normann сказал:

 Иногда нужнее получить более сложную форму звуковой волны, сформировать требуемую диаграмму направленности.

"Сформировать диаграмму направленности" означает повернуть динамик или, в случае рупорной АС, устье.

А вот как вы собираетесь изменить форму звуковой волны, какова эта форма и как вы
измеряете это изменение формы, узнать чрезвычайно интересно.



Normann Local

Normann

Posted
Posted
1 минуту назад, Goofnm сказал:

А вот как вы собираетесь изменить форму звуковой волны, какова эта формы и как вы
измеряете это изменение формы, узнать чрезвычайно интересно.

Вы же на Бриггса ссылаетесь. Вот он Вам и ответит на все вопросы. Я же не настолько продвинут, чтобы умные книжки писать, потому могу предложить ознакомиться с физикой процесса. БиблиОтеки и мировая сеть в помощь.

Goofnm Proficient

Goofnm

Posted
Posted
7 минут назад, Normann сказал:

Вы же на Бриггса ссылаетесь. Вот он Вам и ответит на все вопросы. Я же не настолько продвинут, чтобы умные книжки писать, потому могу предложить ознакомиться с физикой процесса. БиблиОтеки и мировая сеть в помощь.

Мне кажется вы затаили на меня обиду, за то, что я не поставил вас в один ряд с Бриггсом.
Прошу прощения, был не прав. Ваши способности управлять волной Бриггсу и не снились.

Normann Local

Normann

Posted
Posted

Симпатий к Вам я конечно не испытываю, но Бриггс тут не при чём, как и прочие талантливые творцы. Мне не нравится Ваше высокомерие, зазнайство и манера общения. Она не добрая и не конструктивная. Вы не уважаете чужое мнение. Может быть Вы человек хороший, не могу судить, но пока доброты и терпимости не увидел. Тема, как я полагаю, создана для общения и взаимного обмена опытом, а не для поучения и наставления на "путь истинный".

Прошу прощения за оффтоп. К сожалению не вижу кнопочки "оффтоп". Если модераторы посчитают нужным, то решат удалить написанное.

  • Like (+1) 2
Goofnm Proficient

Goofnm

Posted
Posted
58 минут назад, Normann сказал:

Симпатий к Вам я конечно не испытываю, но Бриггс тут не при чём, как и прочие талантливые творцы. Мне не нравится Ваше высокомерие, зазнайство и манера общения. Она не добрая и не конструктивная. Вы не уважаете чужое мнение. Может быть Вы человек хороший, не могу судить, но пока доброты и терпимости не увидел. Тема, как я полагаю, создана для общения и взаимного обмена опытом, а не для поучения и наставления на "путь истинный".

В паре тем я задал сообществу и вам несколько конкретных вопросов. Ответ получил от Акустика.
От вас ответов нет. Только многочисленные отрицательные квалификации моей личности. Наверное в
этом и заключается ваша "конструктивная позиция". Но это форум не по психологии а "о хорошем звуке".

С точки зрения как психологии так и здравого смысла, мне кажется вам не следует примерять на себя
лавры Бриггса, относиться ко всему с иронией, и не писать мягко говоря неоднозначных вещей, за
которые вам, возможно, потом будет стыдно.

Считаю разумным закончить с выяснением отношений и перейти к рупорной теме. Меня действительно
интересует как вы собираетесь управлять волной.


Normann Local

Normann

Posted
Posted
54 минуты назад, Goofnm сказал:

Меня действительно
интересует как вы собираетесь управлять волной.

Оперирование зонами повышенного/пониженного давления позволяет влиять на локальную скорость распространения волны и формирует её фронт нужной геометрии (1), как в акустических линзах за счёт удлинения пути (2), например. Интерференцию и дифракцию также стоит учитывать (3).

ТимВал Local

ТимВал

Posted
Posted

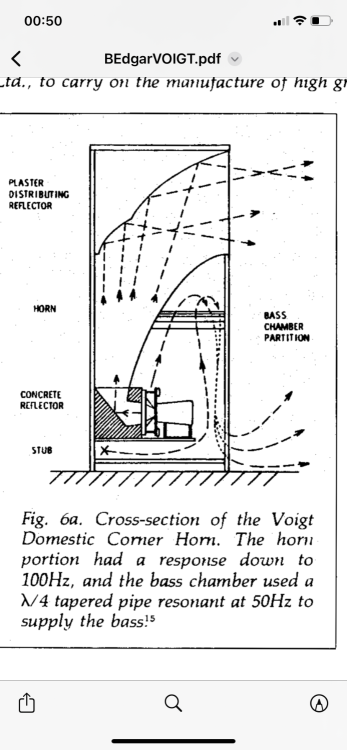

Забавные стрелочки. :smile-59:

Если бы это был световой прибор, то я бы поверил что излучение распространяется именно так.  Однако длина волны звуковой частоты это метры, а не микрометры и отражение и распространение происходит несколько иначе. Все эти стрелочки мягко говоря ни о чем....

П.С. ладно допускаю что верхний "хорн" предназначен для СЧ части звукового диапазона но и там длины волн это дециметры.  Не будет там такого прямого отражения от поверхностей.  Ну не как. :smile-61:

  • Hmm... (-1) 1
ТимВал Local

ТимВал

Posted
Posted
22 часа назад, Normann сказал:

Оперирование зонами повышенного/пониженного давления позволяет влиять на локальную скорость распространения волны и формирует её фронт нужной геометрии (1)

Изменение плотности среды (изменение давления) конечно влияет на скорость распространения звука но не думаю что сильно в данном случае. Сколько там давит динамик, несколько паскалей? И на сколько поменяется плотность среды то бишь воздуха?  Думаю не всякий прибор такое изменение заметит, а уж насколько скорость звука поменяется, это вообще будет не измеряемая величина. ИМХО.
