Есть у меня пара не очень удачных тр..ов на ОСМ1-0,063. С зазором 0,1 мм, для "однотакта". Померил их:


И чем они хуже М6?  Загонял индукцию до насыщения, ("петельки" появляются)-никакой кривизны...

П.С. Проверил ТВК110-Л2 на предмет КЗ витков, всё чисто. Просто он такой....

  • Replies 672
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Своим конкретным опытом могу немножко поделиться. Надысь намотал катушку для выходного трансформатора корректора, попробовал разное железо одинаковой размерности в этой катушке. Даже по измерениям луч

Rezvoy
Rezvoy

Пункт1. На  дорогом железе получается хороший дорогой трансформатор.  Пункт2. Или не получается... Пункт3. На недорогом железе получается хороший недорогой трансформатор. См. Пункт2...

Posted Images

BAA Master

BAA

Posted
Posted
8 минут назад, ТимВал сказал:

И чем они хуже М6?  Загонял индукцию до насыщения, ("петельки" появляются)-никакой кривизны...

Не имея масштаба по ХУ все рассуждения достаточно бессмысленны.
Примерно такая же петля у накристаллического сплава.
С одним исключением, проницаемость порядка на два больше, а коэцитивная сила меньше.
Может тогда будет понятно чем М6 отличается. На глаз видно начиная с 5% искажений...
Поэтому желательно измерять без зазора, чтобы видеть именно материал.
Непонятны затруднения.
B=U*1e4/(4.44*f*W*S)
H=I*W/l
Амплитуда тока, действующее напряжение, витки, длина линии и сечение известны.

ТимВал Local

ТимВал

Posted
Posted
24 минуты назад, BAA сказал:

желательно измерять без зазора, чтобы видеть именно материал.

Как бы уже мерил несколькими страницами выше...

Ничего "криминального"..:smile-61:

Buran81 Local

Buran81

Posted
Posted
8 часов назад, ТимВал сказал:

Сталь 3406 это какая? К чему её относить?

Анизотропная сталь. Сейчас походу не выпускается ( у Липецкого комбината ее нет в каталоге).

Нашел 3407 ,думаю близка по параметрам той (наверно поэтому и не выпускается).

Но учтите ,что в шихтовке ее магнитные свойства почти привращаются в "тыкву"..  Все ее приемущества прекрасны только в ОЛ,ПЛ и ШЛ сердечниках.

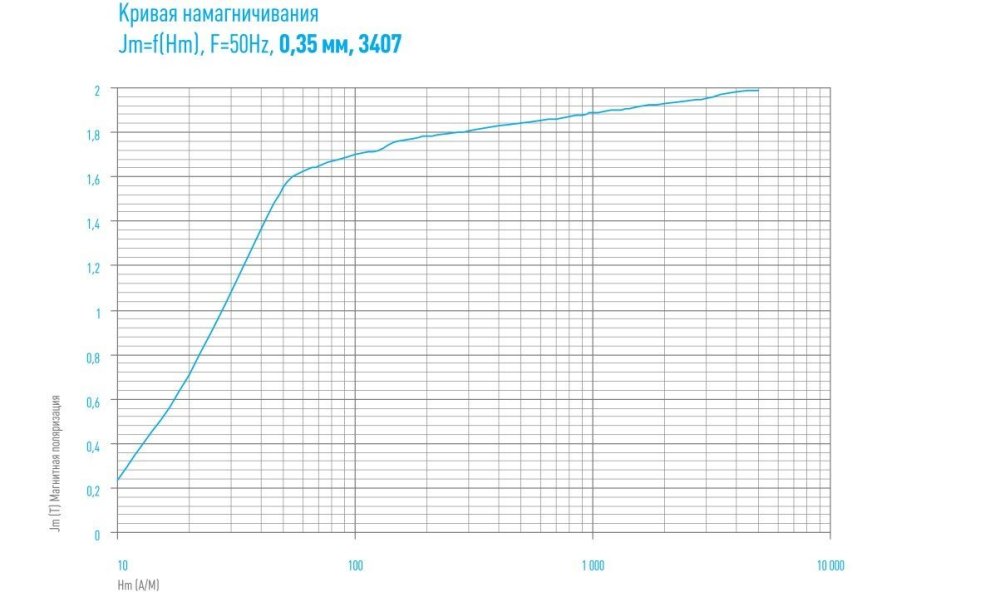

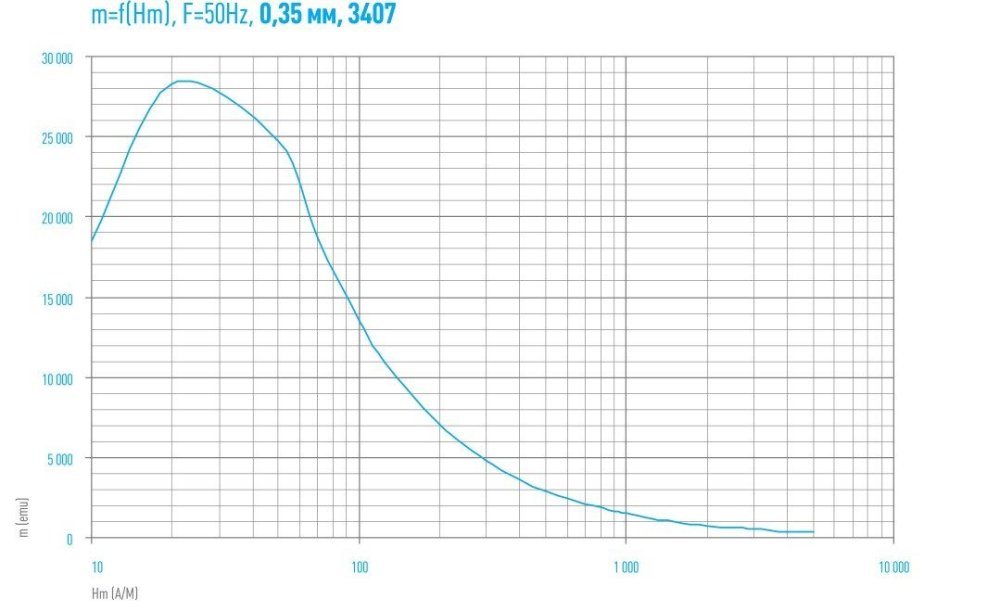

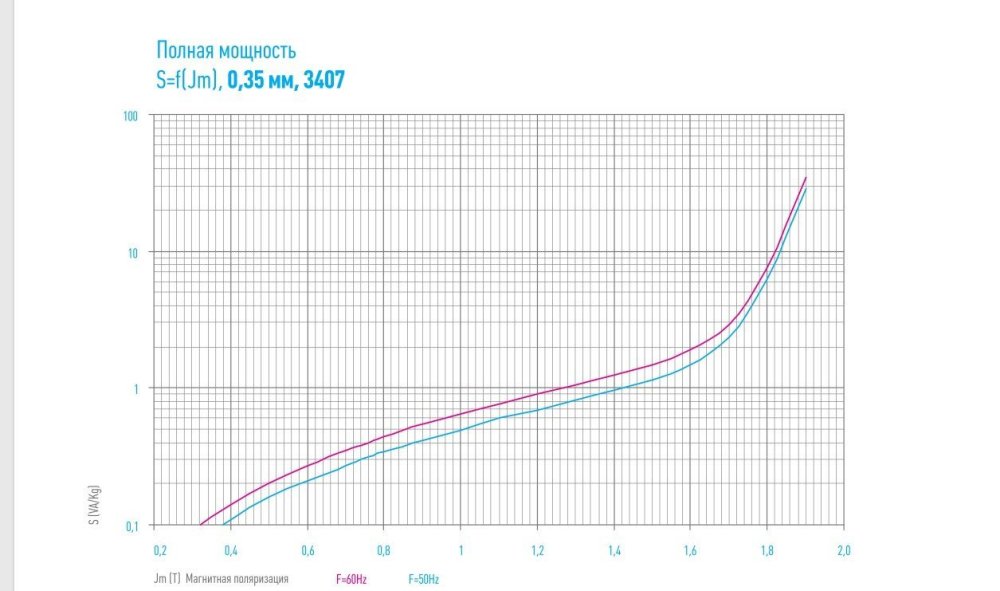

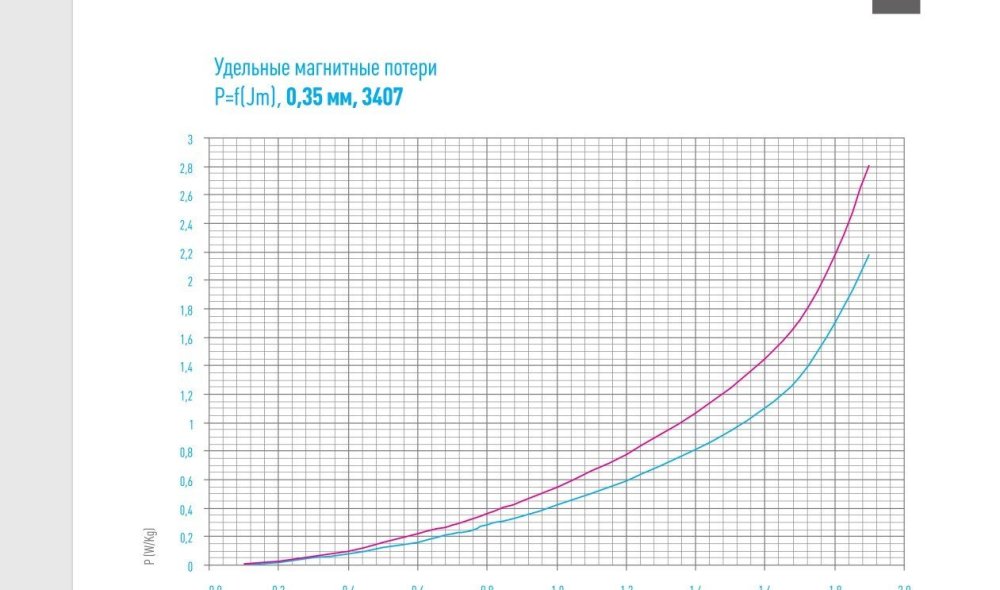

Screenshot_1.thumb.jpg.2b10b1b52db2430b43a05028cf0965fa.jpgScreenshot_2.thumb.jpg.3a72f1db5761c2b35e43561708bdf5bc.jpgScreenshot_3.thumb.jpg.c8a392cf9fb79d7a109591d412d8a55d.jpgScreenshot_4.thumb.jpg.3ac67f4baec14b6cea3dc055bddac13a.jpg

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
1 час назад, ДимДимыч сказал:

Роман, да не верь ты этому!

Золотая середина....ну не смешно ли?

Дима, а че не так то? Вроде нормальная фирма, своя-" исконно-посконная", не япошки какие))).  30 лет на рынке и усилители разные делают . Думаешь там дурнее  люди , чем Шумилов с Хрюном? (мне так не кажется)..... По физики они тоже правы..расчеты по габаритам у меня такие же  плюс минус.На всяких  М800 уже сигн.трансформаторы не делают.... Как бы все О.к.  Вай нот?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, ТВЗ у них вполне на уровне танготамур. Только цены не особо адекватные, но тут уж ничего не поделаешь.

ДимДимыч Veteran

ДимДимыч

Posted
Posted
22 минуты назад, Buran81 сказал:

Дима, а че не так то? Вроде нормальная фирма, своя-" исконно-посконная", не япошки какие))).  30 лет на рынке и усилители разные делают . Думаешь там дурнее  люди , чем Шумилов с Хрюном? (мне так не кажется)..... По физики они тоже правы..расчеты по габаритам у меня такие же  плюс минус.На всяких  М800 уже сигн.трансформаторы не делают.... Как бы все О.к.  Вай нот?

Да, рассчитывают они правильно.

Но, маленькие.

Да чего уж говорить 1000-й раз.

 Ты попробуй.  У тебя же цены не танготамур.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted

Вопрос про размеры: на торах нет какого то фиксированного по геометрии размерного ряда и можно, условно говоря, получить одну и ту же габаритную мощность в вариантах сечение больше-дырка меньше и наоборот.

Для однотактного выходника какой вариант более лучший ?

Для примера

1)сечение 10 квадратов, диаметр внутренний 85 мм

2)сечение 20 квадратов, диаметр внутренний 60 мм.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Ровно как и с Ш, и ШЛ - соотношение площадей керна и окна м.б. разное. Выбираем в зависимости что дороже - медь или сталь.

ДимДимыч Veteran

ДимДимыч

Posted
Posted
5 минут назад, Михаил К. сказал:

Вопрос про размеры: на торах нет какого то фиксированного по геометрии размерного ряда и можно, условно говоря, получить одну и ту же габаритную мощность в вариантах сечение больше-дырка меньше и наоборот.

Для однотактного выходника какой вариант более лучший ?

Для примера

1)сечение 10 квадратов, диаметр внутренний 85 мм

2)сечение 20 квадратов, диаметр внутренний 60 мм.

Я в торах не понимаю, вернее мало понимаю.

Но я бы взял наверно 20.

Михаил К. Proficient

Михаил К.

Posted
Posted
1 минуту назад, ДимДимыч сказал:

Я в торах не понимаю, вернее мало понимаю.

Димыч, что тор, что квадрат, что шестиугольник или треугольник, никакой разницы с точки зрения трансовых механизмов нет.

И механизм влияния зазора тоже не отличается.

Одни и те же формулы по всем вопросам у всех геометрий, вот например влияние зазора

µэф = µ/(1+lз×µ/l), где:
µ – начальная магнитная проницаемость
l – средняя длина магнитной линии
lз – длина воздушного зазора

Anatolii Local

Anatolii

Posted
Posted

Другой момент с торами , было 2 Тора примерно одинаковые по габаритам ну +- 5 мм ,нужно  было намотать 2 накала для ГМ70. Чтобы было одинаковый ток ХХ на один вышло 6 витков /в ,на другой 1,8 в/в ,это не по рассказам, было у меня . Как то так

Buran81 Local

Buran81

Posted
Posted
14 минут назад, Anatolii сказал:

Другой момент с торами , было 2 Тора примерно одинаковые по габаритам ну +- 5 мм ,нужно  было намотать 2 накала для ГМ70. Чтобы было одинаковый ток ХХ на один вышло 6 витков /в ,на другой 1,8 в/в ,это не по рассказам, было у меня . Как то так

Нифига себе!

И что, какой из этого делаем вывод?

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
24 минуты назад, Anatolii сказал:

Я промолчал , который с1,8 ВВ был итальянский с 6вв советский

Яблоки с апельсинами сравнивать можно. По весу например.
 P.S. "Советское опеть гуано"... чьих будете?

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Скорее, у макаронников :). Хотя, они вполне "могут, если захотят" сделать как следует. Если очень прям сильно надо. Но тут могут быть неизвестные нам нюансы этих 2х тр-ров.

Sergio Proficient

Sergio

Posted
Posted

Lundahl делает трансформаторы на c-core (ПЛ), а чем оно оличается от торов с зазором? Правильно, ничем.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Однако, иногда, по совершенно непонятным и необъяснимым причинам делается 1 катушка на одной стороне ПЛ, на заполнение всего окна... :shock:

  • Like (+1) 1
