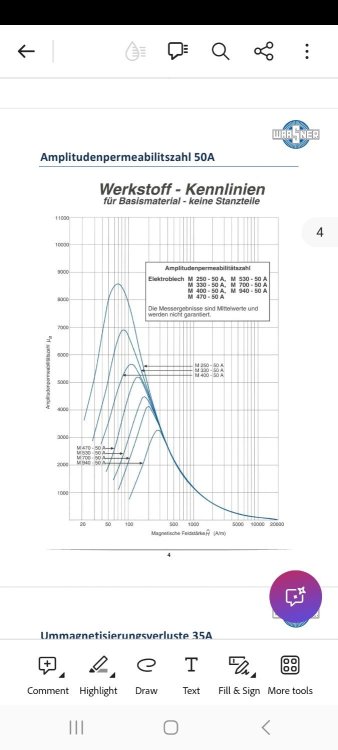

Железо для звуковых трансформаторов
-
Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
Рок-н-ролл
Open Club · 3 members
-
.jpg.c19e9e514b49352a0afb9e4b29a5164b.jpg)
Мастерская
Open Club · 20 members
-
Кружкин Дом
Open Club · 32 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 67 members
-
MASTER TUBER
Open Club · 8 members
-
Излишки тумбочки
Public Club
-
Тестовый клуб
Open Club · 21 members
-
-
Сообщения
-
Схема лампового однотактного усилителя SE 6ж4п+2А3 со стабилизированными накальными напряжениями ламп первого и второго каскадов. -
Два кондесатора по 200 вольт последовательно в фильтр блока питания? -
В выбранной рабочей точке размах амплитуды не такой уж и "кривенький" 71 и 66 вольт , а если учесть, что снимаем на выходе максимум 2..5 вольта, кривизна вообще становится несущественна, её просто нет. Это даже режим не "первого ватта" , а мини-мини от первого -
Мощностт надо смотреть по толщине провода . А мощность по железу,это зыбкое понятие,зависящее от индукции и качества намотки. -
Отсортировал 270 штук 6с19п... с точностью 5%... выбрал самые 4 крупные группы... на графиках результаты автоматического расчета оптимальной рабочей точки, при условии количества искажений не более 10%. Интересный режим получается...на выходе присутствует практически только 2-я гармоника... 3-я и 4-я сильно ниже... Программа пока еще в стадии разработки, поэтому не все идеально красиво...но в общем суть передает...расчеты пока сделаны для РЕЗИТИВНОЙ нагрузки. Трансформаторную нагрузку добавлю позже...и далее еще будет расчет рабочей точки P-P каскада... -
Продолжаю делиться статусом разработки...на примере лампы 6ф5п в пентодном включении... вся модель строится на основе серии измерений лампы с разными напряжениями на второй сетке... Добавил концеп модуля комплексной характеристики лампы в зависимости от Ra... Продолжение следует...
-
По тору. ПО габаритам сердечника (очень примерно) калькулятор выдал мощность 140 ватт .... то есть запас по железу двухкратный. Специально мотали, чтобы грелся ниже. И он специально ламповый - для питания усилителей с кенотронами .... то есть там все эти нюансы учтены.
-
Всем привет... 👋 Так ни у кого нет прогресса по сборке проекта? Неужели некому нечем поделиться? Все на мертвой паузе? ⏸️
-
Именно! Все лампы из семейства EL34, 6L6, KT88, 6п3с... Все они в триодном включении очень кривые и пригодны только для двухтактных Р-Р каскадов в классе АБ... В классе А их нужно пользовать в пентодном включении...с обратной связью... Ну это если говорить о грамотном инженерном подходе... Тут верно КРУЖКА подметил... Лампы вывозят лишь за счет огромного запаса по амплитуде, работая с малыми амплитудами фактического сигнала... Это моё мнение... Никому не навязываю. Всего лишь пытаюсь рассуждать вслух... В формате конструктивной критики 🔊 надаюсь за это не забанят... 😂 Это точно легко проверить... У меня программа для ВАХ метра как раз легко может показать искажения и спектр в выбранной точке ... Для триода и пентода... Время будет свободное ... Сделаю такую визуализацию...
-
Вообще 34_я в триодном включении лампа достаточно кривенькая. Разве что за счёт малых амплитуд на выходе корректора последним можно пренебречь. -
Из КС1 и КС4, по данным из справочника лично я выбрал КС3. KL4 в качестве драйвера смотрится красиво.
-
Усилитель с катодным повторителем Автор: РЭЛЬФ С. ДЖОНСТОН Экспериментирующие с аудио могли заметить, что в большинстве популярных схем используется относительно дорогой выходной трансформатор. Эти трансформаторы имеют высокую индуктивность первичной обмотки, низкую индуктивность рассеяния и малую распределенную емкость. Однако можно расширить низкочастотную характеристику недорогого выходного трансформатора, если использовать его в схеме катодного повторителя. Это связано с большим количеством отрицательной обратной связи в катодном повторителе. Другой особенностью схемы является ее хорошее демпфирование. Выходной импеданс усилителя настолько мал, что демпфирование ограничивается в основном сопротивлением постоянному току выходной обмотки, составляющим доли ома. Автор считает, что достиг хорошего компромисса на уровне 3 ватт. В качестве выходной лампы используется один двойной триод 12BH7. Поскольку усилитель проектировался для проигрывателя грампластинок, оказалось удобным отказаться от фазоинвертора и снимать балансный выход непосредственно со звукоснимателя. Фон источника питания и посторонние наводки эффективно устраняются, так как эти эффекты сбалансированы и имеют тенденцию взаимно уничтожаться в выходном каскаде. В схеме были опробованы два выходных трансформатора. Один — Merit A-2936, 10-ваттный трансформатор стоимостью менее 2,00 долларов. Другой — Peerless S-510-F, 10-ваттный трансформатор с частотной характеристикой ± 1 дБ в диапазоне 20–30 000 Гц. На рис. 3 показаны упрощенные эквивалентные схемы для трансформатора в анодной и катодной цепях. Анализ низкочастотной схемы довольно прост. Когда реактивное сопротивление первичной обмотки трансформатора становится достаточно низким, оно нагружает схему, и частотная характеристика падает. Более низкий выходной импеданс катодного повторителя позволяет реактивному сопротивлению первичной обмотки трансформатора, а следовательно, и частоте, опускаться гораздо ниже, прежде чем станет заметен эффект нагрузки трансформатора. При подстановке числовых значений в эквивалентную схему обнаруживается, что низкочастотная характеристика расширяется примерно в 10 раз. Анализ эквивалентной схемы для высоких частот усложняется тем, что распределенные емкости и индуктивности рассеяния трудно определить. Экспериментально было установлено, что высокочастотная характеристика несколько затухала при использовании трансформатора Merit в схеме катодного повторителя. Высокочастотная характеристика трансформатора Peerless практически не пострадала. В усилителе используется непосредственная связь во всех каскадах, за исключением связи между V2 и V3. Катоды V2 и V4 работают под тем же напряжением, что и аноды V1 и V3 соответственно. Такое решение исключает четыре разделительных конденсатора и четыре сеточных резистора. Это также улучшает низкочастотную характеристику и стабильность петли обратной связи на этих частотах. Поскольку это полностью двухтактная схема, важно, чтобы она была сбалансирована. Конструктор должен сбалансировать компоненты двух половин схемы как можно лучше. Однако в схеме есть определенные особенности, которые имеют тенденцию исправлять любой дисбаланс. R8 и R17 представляют собой незашунтированные резисторы, общие для обеих половин схемы, и обеспечивают фазоинверторное действие для коррекции дисбаланса. Вокруг трех каскадов усиления напряжения используется отрицательная обратная связь величиной 15 дБ. Это расширяет частотный диапазон и снижает искажения, присутствующие в каскадах драйвера высокого уровня. Выходной каскад состоит из лампы 12BH7, используемой в качестве двухтактного катодного повторителя. Резистор R18 используется для обеспечения правильного смещения сетки, обеспечения непосредственной связи и снижения анодного напряжения, чтобы не превысить номинальную мощность рассеяния анода. Поскольку катоды V2 и V4 находятся примерно на 100 вольт выше потенциала земли, существовала опасность утечки или пробоя подогреватель-катод. Идеальным решением было бы запустить подогреватели этих ламп на 100 вольт выше земли и использовать вторую обмотку 6,3 вольта для остальных ламп. Подходящего трансформатора найдено не было, поэтому V1 и V3 были запущены от 5-вольтовой обмотки, без видимых вредных последствий. Практически любой трансформатор заявленного импеданса будет работать в этой схеме. Для получения хорошей высокочастотной характеристики следует использовать трансформатор с низкой индуктивностью рассеяния. Индуктивность первичной обмотки не слишком важна, поскольку схема катодного повторителя обеспечивает хорошую низкочастотную характеристику при малых значениях индуктивности первичной обмотки. Чтобы в полной мере воспользоваться преимуществами усилителя, рекомендуется использовать широкополосный керамический картридж, такой как Electro-Voice Модель 84. Он дает результаты, сопоставимые с магнитным картриджем, и не требует предусилителя или коррекции. Усилитель был сконструирован на шасси размером 5 на 7 дюймов. Для трансформатора Peerless потребовалось бы чуть большее шасси. Между усилителем и звукоснимателем следует использовать двухжильный экранированный провод. Экранированный провод, аналогичный тому, что сейчас находится в тонарме чейнджера, был помещен в тонарм для получения балансного вывода. Усилитель используется с динамиком G-E S-1201A, установленным в самодельный корпус «Super Horn»¹. Выходная мощность более чем достаточна. Посетители поражаются, слыша такую точность воспроизведения и уровень громкости от миниатюрного выходного трансформатора и 12BH7. ЛИТЕРАТУРА Gately, E. & Benham, T. A.: "Super Horn—A Folded Horn Enclosure," RADIO & TELEVISION NEWS, September, 1953. Radio-News-1955-10-R.pdf -
By Евлампий 2 · Posted
Вдруг кому пригодится. По античным прямонакальным драйверным триодикам всё более-менее понятно, да и инфа имеется. С пентодами-тетродами сложнее, а ведь это тоже ценный пласт винтажа, так что... давайте поговорим об этом. Из античных прямонакалов в качестве драйвера показалась интересной Res164 - тем более что она была довольно массовой и вполне могла затесаться в тумбочках. Дает уравновешенный, достоверный, завораживающий звук. Триодом усиливает всего в 4-6 раз, потому мало для чего годится, и склонна к перегреву 2 сетки. В родном включении усиление побольше, зависит от экземпляра, и неплохая линейность. Рабочую точку драйвером предложил бы искать в районе цифр (привожу запись по каскаду с напряжением питания 280 вольт): ток покоя 10..12 мА, (авто)смещение 7...7,5 В, на 2 сетке 70..75 В, на аноде 80...90 В, сопротивление нагрузки 18 кОм, "ультрапас" вполне уместен. У такого каскада усиление 16...20; при выходном напряжении 20 В (РМС) искажения порядка 0,4%. Желательна индивидуальная уточняющая подстройка каскада - увы, обычное дело для ламп, изготовленных вручную. На мой взгляд, еще интереснее формальный аналог 164й (конструктивно и по звуку - нет, это другая лампа) - L416d. Делали ее Вальво и ТеКаДе (для себя и вроде для Сименса). Зона поиска оптимальной рабочей точки: (авто)смещение 6,5...7 В, напряжение на 2 сетке 65...70В, на аноде 105...110 В, ток покоя 10 мА плюс-минус, нагрузка та же, 18кОм. Усиление такое же - 16...18. При этом запас по линейности заметно выше: даже при выходной амплитуде 60 вольт искажения порядка 0,8% (это уже и выходной триод качнуть можно). Полоса каскада по ВЧ (с монтажом входных цепей следующего каскада, но без его Миллера) - порядка 30 кГц по минус 1 дБ. Довольно интересна В443 Филипс (вроде вообще чуть ли не первый в истории серийный батарейный пентод). Лампа благозвучная и весьма линейная на небольших амплитудах. При тех же 280 питания: смещение минус 3В, 2 сетка 60...65 В, на аноде 105...115 В, ток покоя в районе 10 мА, усиление порядка 18. При 10 вольтах РМС на 18-килоомной нагрузке искажения порядка 0,15% (самое то качнуть достойный тетрод-пентод, хотя бы ту же Res1664). Очень близки к В443-й по измерениям оказались TU415 от миланского Филипса - цифры те же, только на 2 сетке 70...75 В - исследовал, отложил, послушать бы как звучат - но, увы, пока не удосужился. При нагрузках ниже 18 кОм перечисленные лампы сдуваются по усилению, да и гармоники ощутимо растут. А с ростом нагрузки плавно приближается ограничение по ВЧ - короче, можно говорить, что нагрузка порядка 18 кОм - близко к оптимуму для ламп данного класса. Были еще где-то пометки по Кл2 - красивая и довольно массовая лампочка, я ее и триодом пользовал (качала с успехом СЕ на Ал5/375), если найдутся бумажки, попробую изложить...) Хотя сегодня уже мало кому интересно возиться с лютым старьем - кажется, мода кончилась. Сик транзит, всё такое... но немного жаль, ибо с опорой на винтаж волшебная сторона музыки открывается гораздо охотнее. -
я делал на реле, и параллельно конденсатору резистор, который подбираете и который разряжает за секунды хорошо нагреваясь :) . Отключается питание в котором и катушка реле была, контакт реле падает и больше не шунтирует резистор и он разряжает быстро. А по-другому если без реле и супер пол секунды не надо, еще 200к вешаю параллельно на конденсатор, разряжает 5т за 15-20сек. И третье, не вешаю такие емкости большие, которые не нужны -
Нет. Лучший звук получил во все времена, всё, что слышал до этого, ушло в прошлое навсегда! https://newaudioportal.com/topic/12697-фонокорректор-на-6с4п-6н8с-el34/page/4/#comment-159076 еДИНОЖДЫ не попробовав сам, разговаривать не о чём! Поверь на слово. п.с. Не зря всем известный японский Гуру на этих лампах "зациклился" и все лучшие коры, построенные им, были именно на ней!!! Только сделав и отслушавши можно о чём то рассуждать......
-
-
