Ламповые усилители для наушников

Guest Zampotech

By Guest Zampotech
in Valve

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Ollleg сказал:

Для наших целей лучше второй вариант, но и первый никто не запрещает.

Это мнение одного человека, пусть и уважаемого. Но коллегиально-корифейно так: 0,35 - отлично, 0,5 - под вопросом.

  • Like (+1) 1
  • Replies 250
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Drakon
Drakon

Ну и раз пошла такая....канитель.. выложу пару своих ушных...)))) 6н6п+6с45п +стаб самый в моей так сказать практике "утрамбованный усил"))))))

Drakon
Drakon

Вот еще такой малыш)))

ТимВал
ТимВал

Всё просто. И из подножных материалов.

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
18 минут назад, BAA сказал:

По госту бывает еще 0,27 мм. Сердечники тяжеловато заказать поштучно.

Есть таковые ,даже тоньше,порядка 0.24 (около того) мотал очень давно ничего не вымеряя, преобладание вч и урезанный низ, по памяти, когда покупал большую кучу разных тр в 90х, электрик говорил, что эти для высокой частоты.... И грелись прилично. Где то в сторонке сейчас лежат эти пластины.....



п.с. могу по толщине ошибиться....но точно тонкие

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Чем тоньше пластины - тем меньше потерь на СЧ/ВЧ, соответственно сердечник работает на более высоких частотах (при прочих равных условиях). Вот только не стоит забывать, что линейность стального сердечника хуже, чем воздушного (т.е. на частотах, где стальной сердечник перестаёт работать из-за высоких потерь).

https://newaudioportal.com/topic/156-выходники-бтвз/?do=findComment&comment=3669



BAA Master

BAA

Posted
Posted
3 minutes ago, Ollleg said:

для высокой частоты....

Врет. 0.08...0.1 для 400 Гц и 0,05 для 1 кГц. Наглые производители трансформаторов для нагрева тупо заливают трансы в алюминий с трубками при достаточно толстом железе для 2,4 кГц и даже выше.

Guest Zampotech

Guest Zampotech

Posted
Posted
1 час назад, Stan Marsh сказал:

Это мнение одного человека, пусть и уважаемого. Но коллегиально-корифейно так: 0,35 - отлично, 0,5 - под вопросом.

0.3-0.35 скорее всего анизотропная сталь (CRGO). 0,5 анизотропной (CRGO) не встречал, скорее всего она изотропная (CRNGO) , т.е.дешевая сталь для массовых силовых трансформаторов

Ollleg Mentor

Ollleg

Posted
Posted
42 минуты назад, BAA сказал:

Врет. 0.08...0.1 для 400 Гц и 0,05 для 1 кГц. Наглые производители трансформаторов для нагрева тупо заливают трансы в алюминий с трубками при достаточно толстом железе для 2,4 кГц и даже выше.

А почему тогда такой эффект странный? Преобладание высоких , как будто в усилителю подключил параметрический эквалайзер и низы равномерно убавил, а высокие и верхнюю середину от 1000гц плавно вверх поднял .

Какое железо такой эффект даёт, да ещё греется больше обычного?

Guest Zampotech

Guest Zampotech

Posted
Posted
4 минуты назад, Ollleg сказал:

А почему тогда такой эффект странный? Преобладание высоких , как будто в усилителю подключил параметрический эквалайзер и низы равномерно убавил, а высокие и верхнюю середину от 1000гц плавно вверх поднял .

Резонанс. Большая величина емкости обмоток. У правильно намотанного трансформатора резонансы должны быть далеко за 20 кгц.

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
6 минут назад, Ollleg сказал:

А почему тогда такой эффект странный? Преобладание высоких , как будто в усилителю подключил параметрический эквалайзер и низы равномерно убавил, а высокие и верхнюю середину от 1000гц плавно вверх поднял .

Это может быть связано, например, с гармониками в токе намагничивания и зависимостью проницаемости от частоты и амплитуды напряженности магнитного поля.

Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, Zampotech сказал:

Резонанс. Большая величина емкости обмоток

Окно большое, но  по кол-ву витков пробовал разную величину, дело скорее не в этом, именно в железе.



Guest Zampotech

Guest Zampotech

Posted
Posted



Цитата

Окно большое, но  по кол-ву витков пробовал разную величину, дело скорее не в этом, именно в железе.



Соберите испытательный стенд, и проверьте параметры железа/

Пока лучшая сталь, которая была у меня в руках это не наша 3407,3408, 3420, и не немецкая М6, а японо-китайская Z11

2.6. ИЗМЕРЕНИЕ ХАРАКТЕРИСТИК МАГНИТНЫХ МАТЕРИАЛОВ





Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

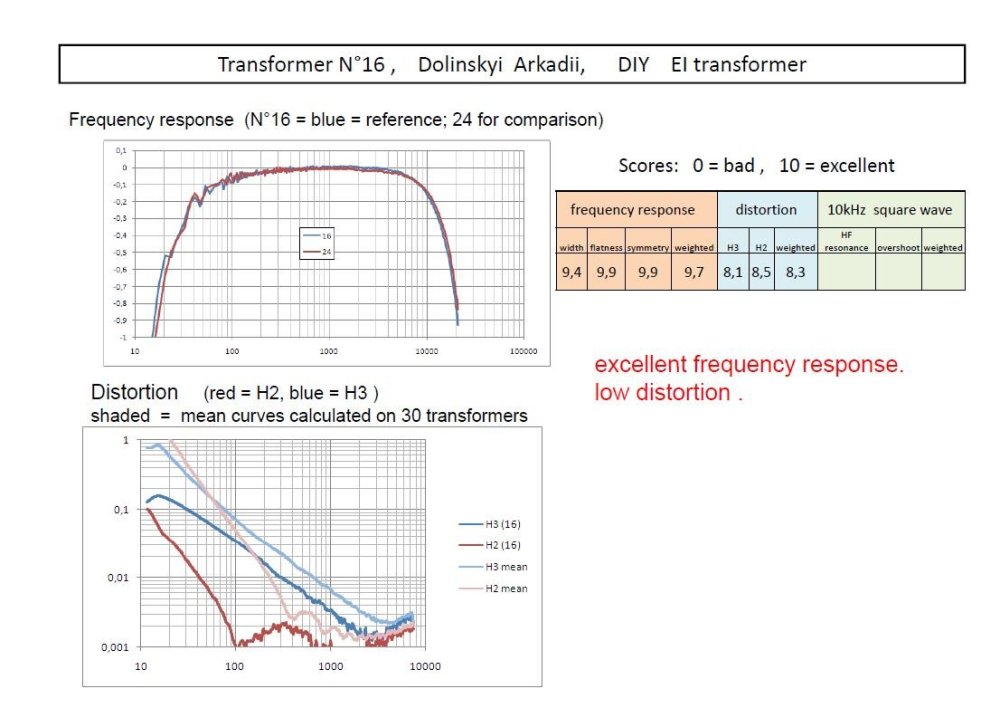

Мне это не нужно - я доверяю измерениям и опыту профессионалов в области изготовления звуковых трансформаторов (доверие основано на собственном опыте применения этих трансформаторов)

Буфер обмена-2.jpg

  • Like (+1) 2
Ollleg Mentor

Ollleg

Posted
Posted

Часть комментариев перенесена в отдельную тему:





Свой Вопрос про пластины ТР и ответы на него оставил, если нужно, готов тоже отделить .

Guest Zampotech

Guest Zampotech

Posted
Posted
13 минут назад, Xрюн222 сказал:

Нет, самые лучшие в мире у Зампотеха, медаленосные, аж засекреченные.

Это ваши домыслы или я где-то писал про "самые лучшие в мире"? Потрудитесь не перевирать мои слова, это не очень хорошо  пахнет.

Лучшие они были по номинациям "Лучший усилитель в ценовом диапазоне до $1000" и "Лучший усилитель для работы с наушниками Senn 580/600/650/800" и только в 20-м и 21-м годах.

По поводу засекречивания - ознакомтесь с типовым договором NDA и вопросы отпадут сами собой. В среде приличных людей действует правило "Подписал - выполняй", а не "Подписал и забудь"

Rezvoy Local

Rezvoy

Posted
Posted
10 минут назад, Xрюн222 сказал:

5678 она как 6н6п, а Гуру сказал, что 6н6п не годится супротив 6н24п!

У меня с 6Н6П как то не сложилось- не нравится, чего не могу сказать о 5678 или Е182СС.

Кстати, на 8 Ом чуть больше 1Вт выходная.

  • Like (+1) 2
Ollleg Mentor

Ollleg

Posted
Posted
12 минут назад, Rezvoy сказал:

Может кто на 5687 попробовать желает?



Я извиняюсь за ламерский вопрос,

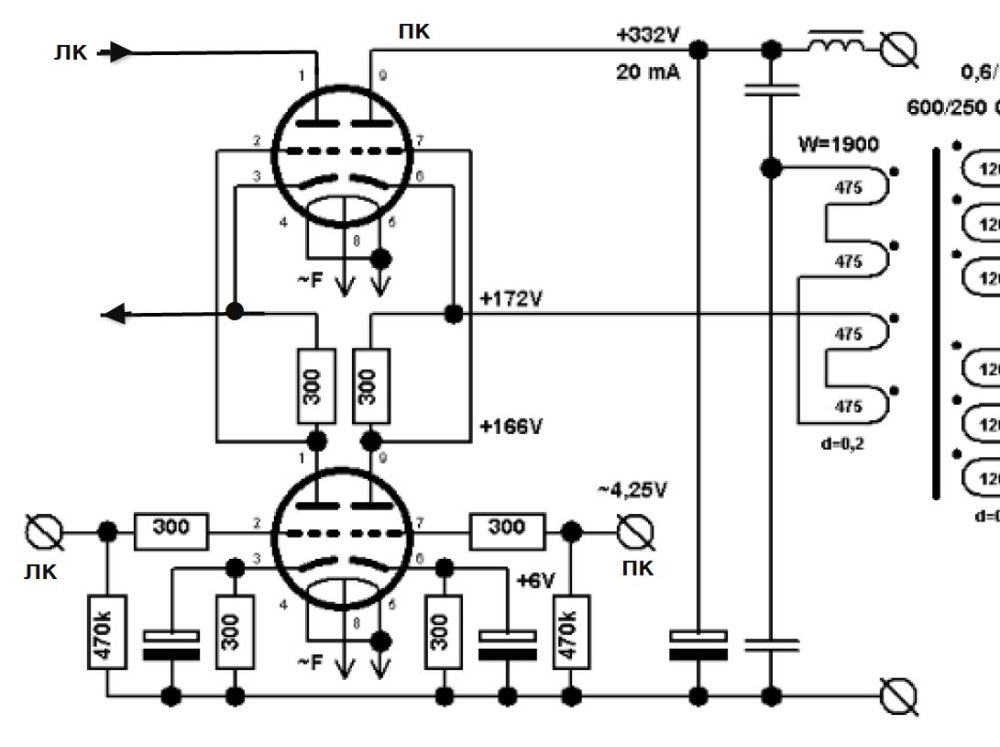

1й Анод верхней лампы никуда не подключается?

Guest Zampotech

Guest Zampotech

Posted
Posted
7 минут назад, Ollleg сказал:

Я извиняюсь за ламерский вопрос,

1й Анод верхней лампы никуда не подключается?

Вероятно не пропечатался проводник, запараллеливающий аноды.

Оу, был невнимателен, это схема двух каналов. Стас прав

Rezvoy Local

Rezvoy

Posted
Posted
2 минуты назад, Ollleg сказал:

Я извиняюсь за ламерский вопрос,

1й Анод верхней лампы никуда не подключается?

Ну,если не понятно: на своё питание с ёмкостями и трансом. Типа второй канал...

Схема и трансформатор для жаждущего, я не слушаю наушники. Макет подключал к колонкам ( транс другой, с приведёнкой 2,5 кОм.

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
15 минут назад, Rezvoy сказал:

Ну,если не понятно: на своё питание с ёмкостями и трансом. Типа второй канал...

Да. Как то сразу не сообразил, извиняюсь.

_______________________________


Rezvoy Local

Rezvoy

Posted
Posted

Попросили посчитать транс под разные нагрузки для этих лампочек. У меня в макете драйвер на них сделан. Подключил трансформатор, послушал на колонках, претензий нет, но на 6С15П по такой же схемотехнике получше, но там и мощность 3,5 Вт и транс заточенный под них.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted
1 час назад, Pavel M сказал:

По схеме Резвого: 4,25 В - это чувствительность?

Да.



59 минут назад, Ollleg сказал:

Александр, какой у Вас используется вариант для входного напр. 0.5...1В ?

Приведённое сопротивление с таким трансом 600, 1200 и 2000 Ом. При входном ~1В мощность соответственно 130, 100 и 70 мВт.

  • Like (+1) 1
