Recommended Posts

Guest Zampotech
Posted
4 минуты назад, Stan Marsh сказал:

Бестрансформаторный телефонный усилитель - RadioLamps

Непосредственную связь я бы заменил на посредственную, тогда это был бы почти Крылов.


6С19П в SRPP хреновастенько звучат. Вернее как-то звучат, но без удовольствия. Да и так они в наушниковых усилителях без глубокой ООС не айс.

Guest Zampotech
Posted
5 минут назад, Stan Marsh сказал:

Типа не радуют?:smile-03: Это поддельные 6С19П.

Да, как-то без уважения... Вакуума недоложили, что-ли..

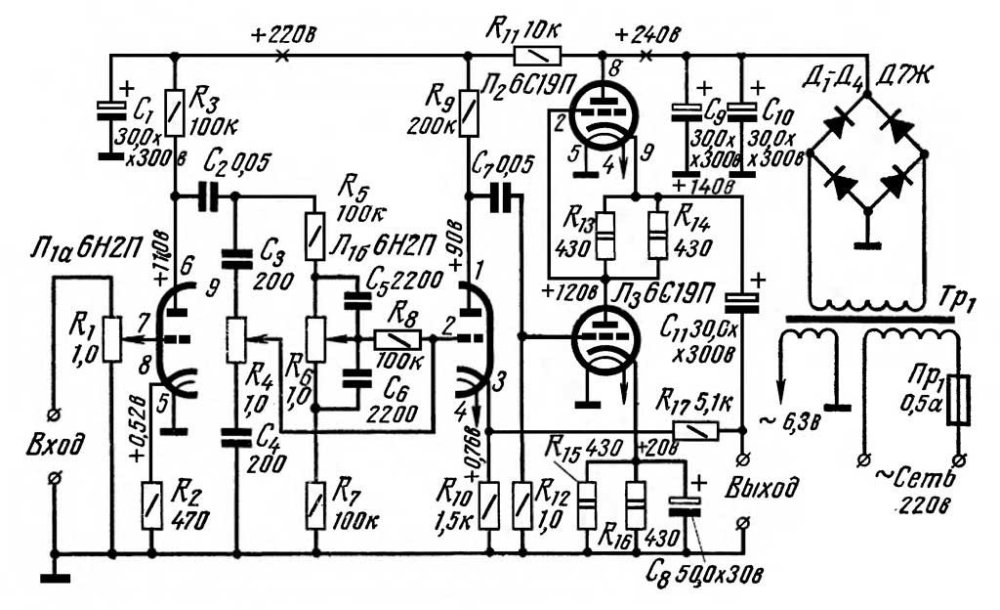

На старом портале была схема на 6Н2П+6С19П, которую Манаков выдал за свою, хотя она имеет автора,  американца из г.  Калабасас,  Крайга Утиса. Вот эта схема реально достойно звучит.

Guest Zampotech
Posted
5 минут назад, Stan Marsh сказал:


Ну вот, даже иероглиф "человек, опустивший от безнадеги руки"

Posted
52 минуты назад, Stan Marsh сказал:

На всякий случай, на всякий! Дам ссылку на небесспорную статью, не руководство к действию, ни в коем разе, но тем не менее:

Наушники и выходной импеданс усилителя / Audiophile's Software (audiophilesoft.ru)

Хороший сайт, очень "правильный", много там полезного для себя и других (для Пластинки" находил.:smile-28:



10 минут назад, Zampotech сказал:

На старом портале была схема на 6Н2П+6С19П, которую Манаков выдал за свою, хотя она имеет автора,  американца из г.  Калабасас,  Крайга Утиса. Вот эта схема реально достойно звучит.

Ну вот здесь, в этой теме, её явно не хватает.

Posted
2 часа назад, Zampotech сказал:

Поделюсь отработаной  схемой

circiut ZDT Jr.JPG




Собирал аналогичный из набора (NBM-V назывался). Немного разочаровался высоким выходным сопротивлением (десятки Ом) и низкой выходной мощностью.



Тут есть обзор:

https://reference-audio-analyzer.pro/report/amp/laconic-night-blues-mini-low.php#gsc.tab=0



С моими ТДС-5М этот усилитель превращался в ослабитель, если сравнивать его с выходом обычного смартфона. А если его подключить к источнику с более высоким лин. уровнем, то усилитель превращается в гармонизатор. Но не суть, для высокоомных и высокочувствительных наушников этот усилитель вполне подойдёт. Хоть и заявлен он как универсальный - с двумя выходами под разное сопротивление наушников.

Guest Zampotech
Posted
7 минут назад, krysp сказал:

С моими ТДС-5М этот усилитель превращался в ослабитель, если сравнивать его с выходом обычного смартфона. А если его подключить к источнику с более высоким лин. уровнем, то усилитель превращается в гармонизатор. Но не суть, для высокоомных и высокочувствительных наушников этот усилитель вполне подойдёт. Хоть и заявлен он как универсальный - с двумя выходами под разное сопротивление наушников.

ТДС-5 - изодинамика, требует большой мощности. Наушниковый усилитель, предназначеный для динамических наушников для работы с изодинамикой непригоден, за исключением некоторых современных высокочувствительных изодинамических наушников с какими-то невероятными магнитами

Posted
1 час назад, Zampotech сказал:

Когда чиитаю про "максимальную выходную мощность" в наушниковых усилителях хочется посмотреть в честные глаза автора опуса, написавшего невероятный по своей глупости  текст.

Он вообще в курсе, что при "максимальной выходной мощности" наушникового усилителя мозги слушателя имеют шанс вылететь через ноздри?

Для записей с высоким пик-фактором (под 20дб а то и выше) запас мощности не помешает. Нужен 100-кратный запас мощности от средней мощности прослушивания, которая вполне может быть и 1 и даже 10 мВт.

Если для ламповых УМ это обычно недостижимая роскошь, то для ламповых усилков для наушников - почему бы и нет?

Posted
41 минуту назад, Zampotech сказал:

На старом портале была схема на 6Н2П+6С19П, которую Манаков выдал за свою, хотя она имеет автора,  американца из г.  Калабасас,  Крайга Утиса. Вот эта схема реально достойно звучит.

Это схема, где катодный повторитель на 6с19п?

Guest Zampotech
Posted
1 минуту назад, Pavel M сказал:

Это схема, где катодный повторитель на 6с19п?

Нет, выход с анода

Posted
7 минут назад, Zampotech сказал:

ТДС-5 - изодинамика, требует большой мощности. Наушниковый усилитель, предназначеный для динамических наушников для работы с изодинамикой непригоден, за исключением некоторых современных изодинамических наушников.

Да, согласен. Но зато у изо/орто-динамики импеданс не зависит от частоты, что с таким высокомным выходом не исказит АЧХ. В отличии от динамических наушников, которые с таким усилителем всегда будут иметь окрас в АЧХ. И скорее всего всегда слышимый. Что не есть гуд.

Guest Zampotech
Posted
9 минут назад, krysp сказал:

Для записей с высоким пик-фактором (под 20дб а то и выше) запас мощности не помешает. Нужен 100-кратный запас мощности от средней мощности прослушивания, которая вполне может быть и 1 и даже 10 мВт.

при 100 кратном превышении по  мощности наушники типа Senn580/600/650 или Beyer770/880/990 просто плюнут артефактом в ухо незадачливому слушателю.

Posted

Не лампа, но всеже...

Для усилителя  в деку (контрольного) хотелось бы несложный и качественный усилитель. Ламповый усилитель  (в этот раз) было делать не к месту, перебрал всякие усилители на микросхемах (применительно к ТДС - 5 или 15) и все они не нравись... Потом нашел в коробке TDA1516, первел ее в кл. "А" - просто замкнув выход микросхемы на землю через резистор 120 ом 1 вт. Звучит отлично! И измеряется кстати тоже хорошо. Схема из даташита, нужно только резистор этот добавить.

  • Like (+1) 1
Posted
4 минуты назад, Zampotech сказал:

при 100 кратном превышении по  мощности наушники типа Senn580/600/650 или Beyer770/880/990 просто плюнут артефактом в ухо незадачливому слушателю.

Может и так. И то, если на низах наверное только. Перегрузочная способность на средних и высоких частотах больше. Но в сети таких испытаний я не видел (величина искажений наушников на около-предельной мощности).



Guest Zampotech
Posted
2 минуты назад, krysp сказал:

Может и так. И то, если на низах наверное только. Перегрузочная способность на средних и высоких частотах больше. Но в сети таких испытаний я не видел (величина искажений наушников на около-предельной мощности).



Так проверить легко. Раскочегарьте усилитель с генератора 1 кгц так, что-бы амплитуда на выходе соответствовала 100 кратному превышение мощности на наушниках. Потом вход заведите через нормально разомкнутый микрик. Включите наушники, замкните на короткое время микрик, и если вместо громкого и чистого "ИИИИИИИ" 1 кгц услышите гамму звуков, то наушник того, не тянет.

Posted
26 минут назад, AlexKorotov сказал:

Не лампа, но всеже...

Для усилителя  в деку (контрольного) хотелось бы несложный и качественный усилитель. Ламповый усилитель  (в этот раз) было делать не к месту, перебрал всякие усилители на микросхемах (применительно к ТДС - 5 или 15) и все они не нравись... Потом нашел в коробке TDA1516, первел ее в кл. "А" - просто замкнув выход микросхемы на землю через резистор 120 ом 1 вт. Звучит отлично! И измеряется кстати тоже хорошо. Схема из даташита, нужно только резистор этот добавить.

NJM4556 при хорошем питании также весьма неплохо. Слушал на Косс4аа,   350 Ом.

Posted
17 минут назад, sova сказал:

NJM4556 при хорошем питании также весьма неплохо. Слушал на Косс4аа,   350 Ом.

Эти дохлые МС не для ТДС-5 с их 80 ом и низкой чувствительностью.



Posted
2 минуты назад, ВКН сказал:

Теперь знаете, почему тут больше не будут откровенничать спецы?

Я не совсем понял, почему? Кто то кого то обидел? Можно же всё пояснить и указать на ошибки, если таковые имеются.

  • Круто (+1) 1
Posted

Если человек предоставил опробованную и рекомендуемую схему А, то для чего В, С, D и пр.?

Нет же! Всякий юрийробертович напишет "А я другой узел вяжу..."

Posted
7 минут назад, ВКН сказал:

Если человек предоставил опробованную и рекомендуемую схему А, то для чего В, С, D и пр.?

Нет же! Всякий юрийробертович напишет "А я другой узел вяжу..."

Да это нормально, можно же и это обсудить, нет окончательных решений, только разные - лучше, хуже, такие же.

Мы же не уподобляемся крайностям " я для себя давно решил и другого мне не надо":smile-11:

  • Like (+1) 1
