BAA Master

BAA

Posted
Posted
2 hours ago, Фломастер said:

С обратной стороны делают пропилы, для уменьшения напряжения в  материале.

Завершу офф:
то есть разумно швеллеры во фрезерованные с нижней стороны канавки, перпендикулярно волокну, а не накладывать?

  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Aleksey_kul
Aleksey_kul

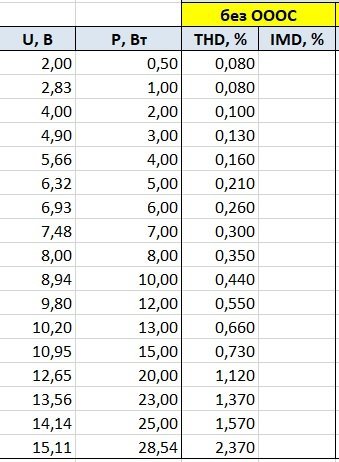

Мои приставания по поводу оптимальной схемы преда для ГМ-70 дали результат - перепаял пред по рекомендациям камрада Константина, за что ему огромное спасибо! Возможно, кому-то будет полезно, схема и и

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

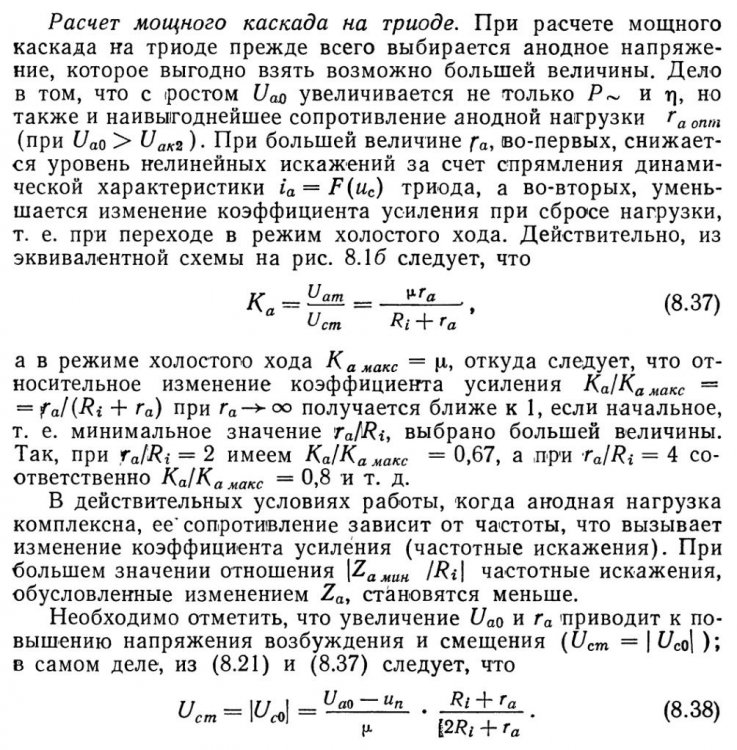

Posted Images

Фломастер Local

Фломастер

Posted
Posted
2 часа назад, BAA сказал:

Завершу офф:
то есть разумно швеллеры во фрезерованные с нижней стороны канавки, перпендикулярно волокну, а не накладывать?

 Нет, пропилы делают вдоль волокон типа  (  ШШШШ -  изображение перевернуть  ), вверху остается 6-10 мм древесины и изгибающие силы снижаются. Шит ( столешница ) крепиться на поперечины с возможностью свободы незначительного перемещения ( расширения ). Например середину крепим, а края в плоскости подвижны, чем дальше от центра к краю - тем больше. Пропилы делают в процессе производства шита, если Вы будете делать после, есть риск что щит выгнет, но думаю, что сможете прижать к поперечным швеллерам. Древесина это "живой организм"...

 На фото;  обеспечена подвижность стенки АС относительно поперечин каналов,

                 на верху и в основании АС "деревяшки" расположены продольно, расположению  древесины стенок и изменяют размеры ( двигаются ) синхронно.


4 копия.jpg

5 копия.jpg

  • Like (+1) 3
gu-48 Collaborator

gu-48

Posted
Posted
В 07.12.2022 в 23:34, Lukasarts сказал:

Блок питания двух полупериодный. Со средней точкой.

Трансы очень даже рулят.

Дросселя намотаны ПЭЛШО.


С интересом прочитал тему.
Блок питания! Ну где же здесь двухполупериодный выпрямитель то?( кружка указал на это)
Удвоитель напряжения это. При использовании та-279 127/220 всю первичку последовательно нужно включить.Тогда он заработает как надобно,но при этом напруга на вторичке просядет( надо учесть это).

И применить обычный мостовой выпрямитель.





  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
5 минут назад, gu-48 сказал:

С интересом прочитал тему.
Блок питания! Ну где же здесь двухполупериодный выпрямитель то?( кружка указал на это)
Удвоитель напряжения это. При использовании та-279 127/220 всю первичку последовательно нужно включить.Тогда он заработает как надобно,но при этом напруга на вторичке просядет( надо учесть это).

И применить обычный мостовой выпрямитель.





Благодарю Вас ) ...путаюсь в терминах....сразу обозначу - собирать до кучи и настраивать буду не лично я ...я буду стоять рядом и молча смотреть. Так что имею все шансы остаться целым)

gu-48 Collaborator

gu-48

Posted
Posted

По вашим расчетам выходника: секционирование 3первички 2вторички мало однозначно. Закладывайте 4/3. Сечение железа около 16квадрат мало .

какое железо у вас есть под выходные?

Вам правильно советуют начать с макетирования блока анодного питания( в качестве нагрузки примените 5-6 лампочек обычных 25вт включённых последовательно)

Разрядные резисторы по 1 мегаому( составленные обязательно из двух послед. вкл резисторов, один может прошить по поверхности) припаянные непосредственно на клеммы кондоров обязательны!

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, gu-48 сказал:

По вашим расчетам выходника: секционирование 3первички 2вторички мало однозначно. Закладывайте 4/3. Сечение железа около 16квадрат мало .

какое железо у вас есть под выходные?

заложил 4/3

Железо только такое



Ш пластина стоит на Ш пластинеimage.thumb.jpeg.8c3a5d8ab6825dcc03d936fe4c5d4c7d.jpeg


gu-48 Collaborator

gu-48

Posted
Posted

Это Ш32*80 судя по фото.  Не надо так делать Ш на Ш. Получите огромную длину магнитного пути.

делайте стандарт но набором около 8см . Получите 24 квадрата сечения,его и считайте.

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
2 минуты назад, gu-48 сказал:

Это Ш32*80 судя по фото.  Не надо так делать Ш на Ш. Получите огромную длину магнитного пути.

делайте стандарт но набором около 8см . Получите 24 квадрата сечения,его и считайте.

спасибо....посчитаю завтра.

BAA Master

BAA

Posted
Posted

Тщетельнее надо. Не пудрите людям мозг!

4 hours ago, gu-48 said:

Ну где же здесь двухполупериодный выпрямитель то?

Ну не в Караганде же! Имеем 2 два выпрямителя со средней точкой, двухпульсных(двухполупериодных). Один положительной полярности, другой отрицательной.


4 hours ago, gu-48 said:

Удвоитель напряжения это

Как сказать. Амплитуда выходного не превышает напряжения на вторичке, каковая имеет отвод от середины. Уберите среднюю точку - суммарное напряжение не изменится.
Удвоитель, двухполупериодный, постил выше.
Можно наверное попилить по вертикали и получить два удвоителя в параллель, каждый работает со своей "полуобмотки" но это кажется притянутым за уши.

  • Like (+1) 2
Кружка Local

Кружка

Posted
Posted
18 часов назад, BAA сказал:

Имеем 2 два выпрямителя со средней точкой

Или же обычный мост, но со средней точкой. Обычно используется для получения двухполярного питания. В данном случае позволяет использовать конденсаторы нормированные на киловольт.

  • Like (+1) 2
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
В 12.12.2022 в 21:16, Кружка сказал:

Или же обычный мост, но со средней точкой. Обычно используется для получения двухполярного питания. В данном случае позволяет использовать конденсаторы нормированные на киловольт.

Благодарю. Я применяю такие диоды


Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

.. прогнозы не сбылись, тема не заглохла.

Сегодня было много свободного времени я я продолжил сверлильные работы.


  • Like (+1) 2
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Доброе утро. Сидел, сами понимаете где, и тут осенило! (Вспомнил, так как ранее читал).

При питании накала постоянным током раз в два месяца нужно менять "+" и "-" местами.

Кто как реализовывал это действие? Тумблером?

Или делать это на клемах конденсатора надёжней?

С Уважением, Андрюша.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Lukasarts сказал:

При питании накала постоянным током раз в два месяца нужно менять "+" и "-" местами.

С ГМ-70 это необязательно.

  • Like (+1) 1
Guest

Guest

Posted
Posted

Усилитель на 300б, лет 5 уже играет, даже забыл про это бессмысленное переставление. А что, надо? В чем "глубокий оккультный смысл"?

ВКН Local

ВКН

Posted
Posted

Для 5в накала по сравнению с 70в смещения, может и неактуально. А вот 20в и те же 70в смещения уже весомая разница.

Сергей Б Local

Сергей Б

Posted
Posted

Костя, ток смещения вообще напрямую никак не влияет на срок службы катода, ток анода на порядки больше.

Если бы у ГМ-70 напряжение накала было 200 вольт, тогда катод изнашивался бы ощутимо неравномерно.

ВКН Local

ВКН

Posted
Posted

Сергей, ну не скажи. Если смещение - 70, то на разных краях катода уже - 60 и - 80. Сравни по ВАХам эмиссионное соотношение. Уверяю, не менее чем двухкратное!
