Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, VladimirV сказал:

Схема конкретная где?
Тыкать-то некуда, провод по току - на Ш железе до 2а/м2 на торах до 3а/м2, самое простое - тупо эконом-бифиляр, провод в шёлке на анод/В+, провод без шёлка на сетку/смещение, железяка 7-9см2

Вот она...


  • Like (+1) 1
  • Replies 985
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Коэфициент передачи : 1:1.

Железо от ОСМ-0,16 (160Вт)

Провод на первичке и вторичке 0,315мм.

Индуктивность более 60Гн.

Омическое сопротивление-105 Ом .

Полоса частот от 10 до 65000 Гц.





Такой делаем ??? Или Железо от ОСМ-0,16 (160Вт) фонарь???

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, VladimirV сказал:

А где, пардоньте муа, в ней межкаскадник?

Будет... Ещё не успел перересовать...

Карабасс Proficient

Карабасс

Posted
Posted



1 час назад, Lukasarts сказал:

Железо от ОСМ-0,16 (160Вт)

Полоса частот от 10 до 65000 Гц.



1 час назад, Lukasarts сказал:

Будет... Ещё не успел перересовать...

Скажите вы откуда этот дебелизм берете?

VladimirV Enthusiast

VladimirV

Posted
Posted
21 минуту назад, Stan Marsh сказал:

Для какой цели?

Для веса же
:smile-09:

Наверное, тоже пришла пора свои ГУ70 переработать (Улдыс, еще раз спасибо за хлопоты, так ведь и  лежат [год? два?] в той же посылочной коробке, холеры)

Но где же взять столько МБМ... :smile-17:


  • Like (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

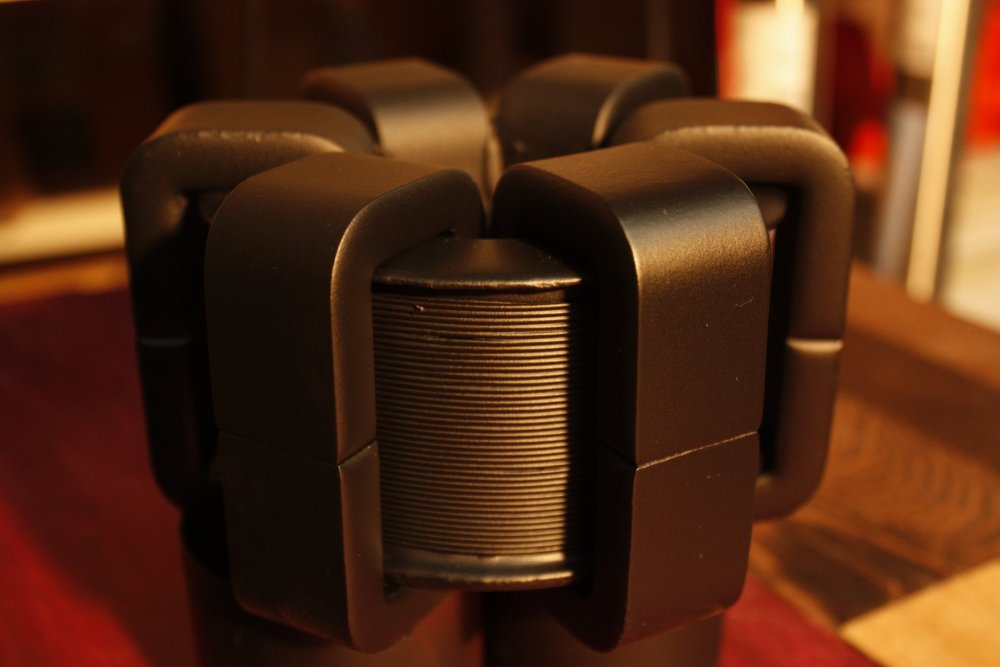

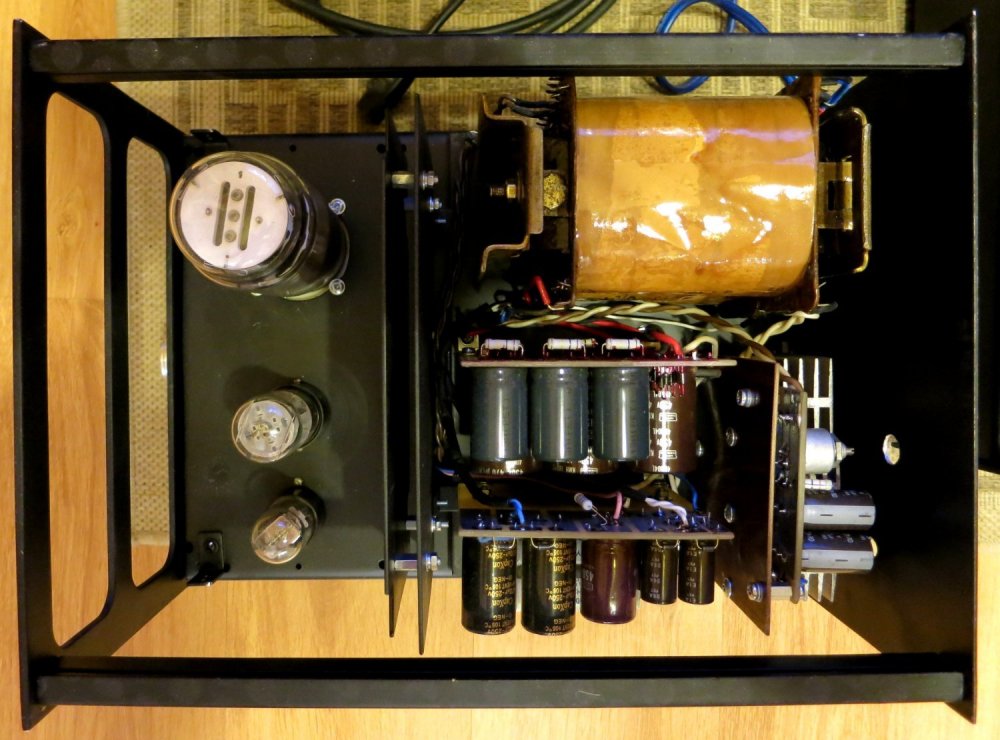

Я когда то макетировал ГУ-48, перепробовал все типоразмеры межкаскадных трансформаторов, от 100 ватт до 400. Конкретно в этом усилителе без каких либо потерь на краях диапазона сыграл ОСМ-0,25, железо меньшей мощности подрезает самые низы. Правда у меня секционирование, с бифиляром были проблемы, не использую. На фото выше видна катушка от ОСМ-0,16, с ней при просмотре кино, ужаса не хватает, диван не дрожит при низких киношных звуках.

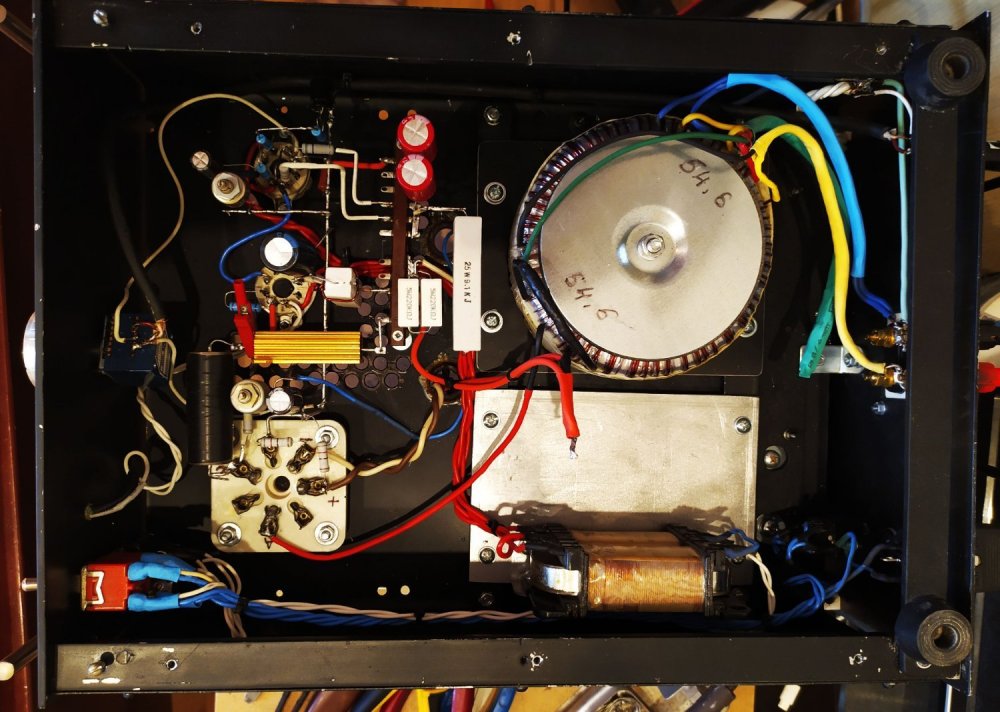

Прослушка — копия.jpg

  • Like (+1) 3
Agats Proficient

Agats

Posted
Posted
13 минут назад, VladimirV сказал:

Для веса же
:smile-09:

Наверное, тоже пришла пора свои ГУ70 переработать (Улдыс, еще раз спасибо за хлопоты, так ведь и  лежат [год? два?] в той же посылочной коробке, холеры)

Но где же взять столько МБМ... :smile-17:


Владимир, добрый вечер на этом форуме. Про гу70 понял, но очередь дойдет как то ;)

Сергей Б Local

Сергей Б

Posted
Posted

А о целесообразности применения межкаскадных трансформаторов, у меня мнение однозначное.

Я киноман, причём звук для меня важнее картинки, первые усилители собирал с емкостной связью, и который на фото первоначально был с конденсатором 2,2 мкф. И всё устраивало. Но что то засвербило в труднодоступном месте - попробовать транс.

Намотал, и вот оно, кино, там и тиранозавр рычит страшнее, и взрывы совсем по другому воспринимаются, и вертолёт с шумом лопастей, и.....

  • Like (+1) 1
VladimirV Enthusiast

VladimirV

Posted
Posted
16 минут назад, Agats сказал:

добрый вечер

Добрый ))

Клей ваш латвийский реально хорош, кстати, по сути открыл для себя новую страницу в фанеровке ))
У нас - увы, он так и не появился в маркетах.

Под ГУ железа нет годного, максимум EI96 0.35, выше только 0.5 и резаные торы.

Хотя, есть с тонну вот такого еще Вильмовского, ооочень приличного U железа, может на нём все мОточные изладить!?

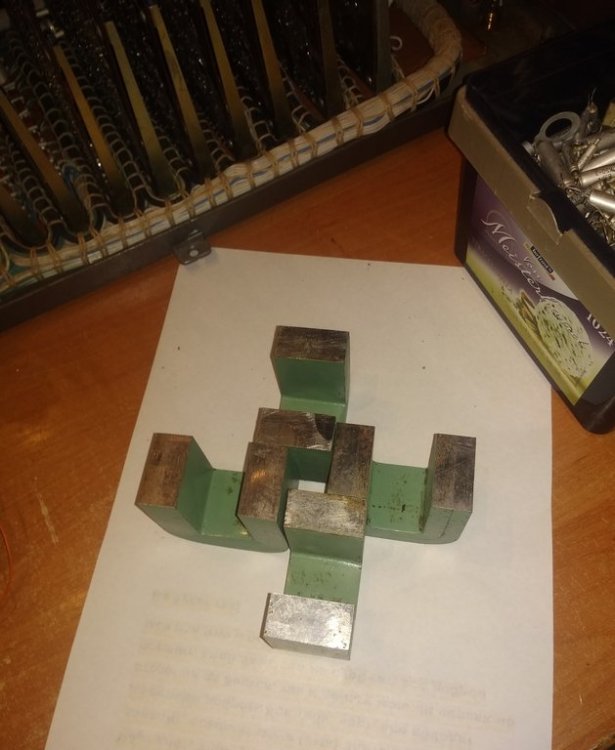

Под выходной трансформатор - свастикой если сложить и набрать вкладыш из полос в дупло - то керн 50х50 и огромное окно.   Или избыточно?  Просто может OO собрать из двух, это под 300 ватт габаритной, но то слишком обычно, не аудиофильно.


  • Like (+1) 1
VladimirV Enthusiast

VladimirV

Posted
Posted
5 минут назад, Agats сказал:

Вы спец в трансфораторах, уверен будет хорошо по звуку

Ну да, чему-то жизнь научила, а до того - срезки меди много сдал в своё время, зато приобрел полезные знакомства на металлоприемках)))

Stan Marsh Mentor

Stan Marsh

Posted
Posted
14 минут назад, Сергей Б сказал:

тиранозавр рычит страшнее, и взрывы совсем по другому воспринимаются, и вертолёт с шумом лопастей, и.....

С чего бы это?:smile-03: Наш маленький кружок чувствует сейсмику на OTL, и смеётся в лицо трнас-адептам.:smile-11: Ладно, все мы немножко сумасшедшие, мании только слегка различаются.

  • Like (+1) 1
VladimirV Enthusiast

VladimirV

Posted
Posted
2 минуты назад, Сергей Б сказал:

Я делал из 6 железок, он и звучит лучше обычного. Середину пробовал затыкать, ничего не меняется.


Так тут заведомо избыточный габарит ))
Меняться уже некуда, ведь трансформаторы на DC не работают

VladimirV Enthusiast

VladimirV

Posted
Posted
27 минут назад, Stan Marsh сказал:

мании только слегка различаются.

"Чем бы дитя не тешилось, лишь бы писю не смозолило"

Всяко познавательнее, чем бухло перерабатывать в формальдегиды родным организмом )))
Мне вот вообще по большому счёту аудиофильские споры ниже бороды в последнее время, после полных дней ремонтов всяких брендовых вёдер и реализаций "топовых уникально звучащих идей", почерпнутых из интернета клиентами на сборку "вот точно такого, только немного дешевле".

Это как тот гинеколог, которого присяжные оправдали за убийство юной потаскухи, остановившей его на улице после 32 часовой работы в абортарии и предложившей показать и дать потрогать  свою писю за доллар

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
2 часа назад, Stan Marsh сказал:

Никакой не делаем, на кой межкаскадник? Для какой цели?

Сенсей ...понял. каюсь.... Не делаем....пардон..

Кружка Local

Кружка

Posted
Posted
29 минут назад, VladimirV сказал:

ГУ-70 не имею и не хочу иметь.

Собственно, почему бы и нет? По параметрам в триоде даже симпатичнее получится.

Кружка Local

Кружка

Posted
Posted

Это понятно. Хотя если подумать в противовес ГМ-70 что-нибудь с тем же расходом на накал - 60Вт; весьма вероятно потянут сотку на аноде и при естественном :smile-06:

ГМ-70 вообще очень не выгодная в энергетическом плане лампа на мой выпуклый.
