Recommended Posts

Posted
50 минут назад, johnson1496 сказал:

Извините, у меня свои понятия об уровне фона при применении двух прямонакалов последовательно. Для 6С4С он неприемлем.

Вас кто-то уговаривает? Какие нехорошие дяди! ?

Теоретизировать можете до бесконечности - ваше право, но  возьмите паяльник и проверьте соответствие ваших понятий результатам от применения обсуждаемых вариантов.

К стати, можете увеличить частоту до 80-100 кГц, можете вывести все артефакты на октаву выше диапазона выходного каскада и  трансформатора - это уже по вкусу.

  • Hmm... (-1) 1
  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Posted
41 minutes ago, johnson1496 said:

частота питания нити накала не сильно влияет

Как уверенный питатель накалов, заявляю - влияет. Даже десятки килогерц надо фильтровать. Дросселем.

  • Like (+1) 1
Posted
38 минут назад, Сергей Б сказал:

Не знаю как с катодами, не засекал, и всегда выпрямляю, а осветительные лампы, галоген и обычные, при выпрямлении и сглаживании работают вразы дольше, если не в десятки раз дольше.

Сделал выпрямитель и стабилизатор на тогда ещё КТ812, уже лет 20  работает, а в прихожей лампочку на 40 ватт ещё не менял с тех пор. Правда и пуск плавный, разгорается 3 секунды с нуля.

По моим наблюдениям 90% осветительеых лампочек сгорают в момент включения или во время броска напряжения в сети.  С катодами прямонакалов тоже самое, хотя у меня статистика всего из 3 ламп, 300В Светлана и гу-15 с отгоревшими половиноэами катода, и 5ц3с с разорванным покрытием  катода.

Posted
1 час назад, johnson1496 сказал:

Самое главное; не меряли, напряжение фона уменьшается? Что-то мне кажется что на уровень фона частота питания нити накала не сильно влияет.

Влияет, в армии усь 6С5С-6С4С питал от аэродромного агрегата через ТАН 127-220-400 фона ноль. Ищем авиационный умформер 28/115-400 но визжит как резанный поросенок.

Posted

Вольфрам рекристаллизуется при нагреве, отчего утончается и в конце концов обрывается ("перегорает")

Posted
41 минуту назад, Денис ДС сказал:

Вас кто-то уговаривает? Какие нехорошие дяди! ?

Теоретизировать можете до бесконечности - ваше право, но  возьмите паяльник и проверьте соответствие ваших понятий результатам от применения обсуждаемых вариантов.

К стати, можете увеличить частоту до 80-100 кГц, можете вывести все артефакты на октаву выше диапазона выходного каскада и  трансформатора - это уже по вкусу.

Ну, можно было и не хамить.

Posted
23 minutes ago, Xрюн222 said:

Причём, есть ощущение, что торированный сильнее этому подвержен.

Не знаю. Для прямого накала используется вольфрам/рениий.
Торированый должен иметь меньшую температуру, притом определенную, чтоб торий:
а) вылазил на поверхность
б) не вылазил на поверхность весь сразу.

  • Like (+1) 1
Posted
18 минут назад, johnson1496 сказал:

Ну, можно было и не хамить.

Вам очень сильно показалось. Однако, вы правы, мне наскучил ваш "пессимизм" - за 3 дня могли бы уже проверить.

Posted
2 часа назад, johnson1496 сказал:

Мои радиаторы на ультрафастах греются

А я делаю на Д 305 рука терпит .

Posted

Раз в 10 можно подавить фон ГМ-ки компенсацией в катодной цепи. До 30 дб можно подавить введя фазовую коррекцию в схему компенсации. Второй вариант склонен к постепенному разрегулирочанию в следствии старения самой лампы. Т. е. где то 5 мв /8 ом можно получить при питании переменным током.  Может быть этого будет кому то достаточно, ибо такой усилитель с чувствительными АС применять смысла нет.

Схема компенсации проста: Нужен духполупериодный выпрямитель с + на выходе, с малым фильтрующим конденсатором в несколько мкф, затем дроссель с регулировкой индуктивности (ок. 2 гн) шунтированный конденсатором, таким образом, чтобы попасть в резонанс ок. 100 гц. Это пульсирующее напряжение после регулировки  заводится в "среднюю точку" накала.

Для начала можно без дросселя (фаз. коррекции) обойтись, на пробу.

Я в конце концов сделал цифровую компенсацию фона, оцифрованный период фона загонял в память на 265 к б, где он крутился от ФАПЧ синхронизированной с сетью. Тактовая частота была довольно высокой, ок 6 - 8 мгц, дельта модулятор.

Posted
7 hours ago, AlexKorotov said:

Я в конце концов сделал цифровую компенсацию фона,

Вам бы Системы бесперебойного питания делать, без шуток.

  • Thanks (+1) 1
Posted
11 часов назад, Денис ДС сказал:

Вам очень сильно показалось. Однако, вы правы, мне наскучил ваш "пессимизм" - за 3 дня могли бы уже проверить.

Нет у меня транзисторных и микросхемных усилителей. И живу я в таком месте куда посылки из Китая идут не меньше месяца. Да и работа занимает больше 12 часов в сутки и выходные бывают не всегда. Вот и интересуюсь, прежде чем начать. Можете не отвечать, все равно сообщение не увижу.

Posted

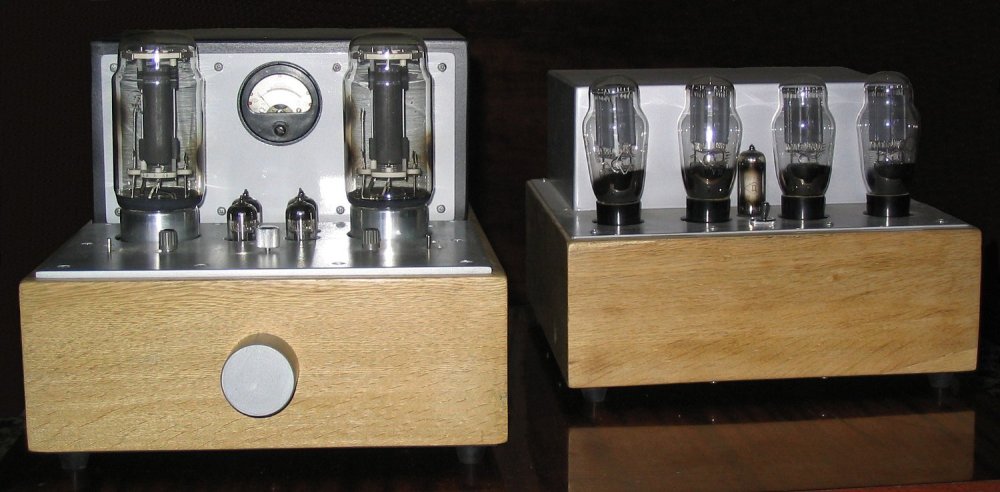

Использование подходящей Dшки с дросселем на выходе мне представляется вполне приемлемым вариантом. Вот ничего сейчас под рукой нету для проверки: ни Dшки, ни Чего нибудь на ГМ70.

Posted
7 часов назад, johnson1496 сказал:

Нет у меня транзисторных и микросхемных усилителей. И живу я в таком месте куда посылки из Китая идут не меньше месяца. Да и работа занимает больше 12 часов в сутки и выходные бывают не всегда. Вот и интересуюсь, прежде чем начать. Можете не отвечать, все равно сообщение не увижу.



В игнор

Posted
8 часов назад, Rezvoy сказал:

Использование подходящей Dшки с дросселем на выходе мне представляется вполне приемлемым вариантом. Вот ничего сейчас под рукой нету для проверки: ни Dшки, ни Чего нибудь на ГМ70.

Накал гм70 через Д высокой частотой, почему бы и нет, Pourquoi pas, полклопа?



Posted
15 минут назад, Денис ДС сказал:

Накал гм70 через Д высокой частотой, почему бы и нет, Pourquoi pas, полклопа?



НА полупроводниках генерить?

Posted
27 minutes ago, sova said:

НА полупроводниках генерить?

только мотор-генератор!
И не стыдно бесовскими ящиками на пп приборах пользоваться через прозрачные транзисторы на экране монитора....

Posted
24 минуты назад, sova сказал:

НА полупроводниках генерить?

60 вт накал не смущает?

Хотя если кто-то попробует, тому зачтётся.  )))



Posted
7 минут назад, BAA сказал:

только мотор-генератор!
И не стыдно бесовскими ящиками на пп приборах пользоваться через прозрачные транзисторы на экране монитора....

Не те уже транзисторы....    стали .  Нет электромотороф , многих проблем нет .. .https://dzen.ru/video/watch/6632a871eda3206dfed3d5f8?rid=151282946.275.1715782270118.56572

Posted

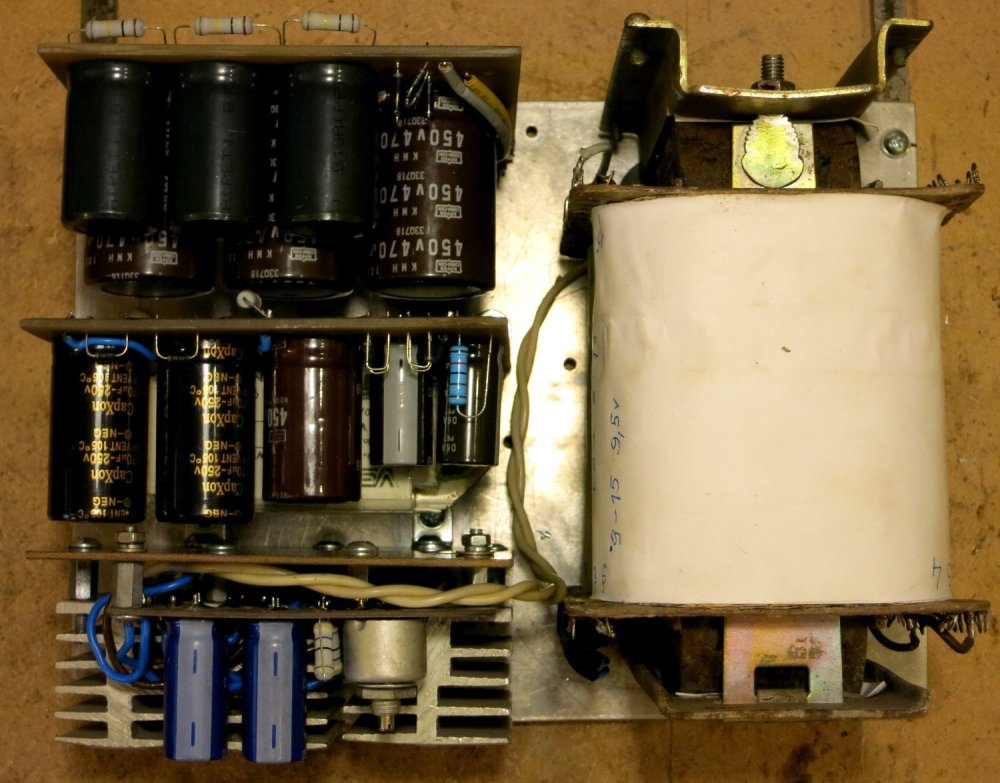

Я не Колумб , много лет пользуюсь таким решением . по мне самая  простая   и верная реализация . И не выдумывать D и прочая. Картинка от Шалина .Гармоники от преобразователей  будут в акустике с вероятностью  в 102 %. в не от  наличия вч фильтрации . Если развивать тему , то вч синусный генератор  размером с усилитель  и с обдувом . то да  .


  • Like (+1) 4
  • Thanks (+1) 1
Posted

 Действительно, в свое время  А. М.  Лихницкий в журнале А/М провозгласил " Электрическая схема усилителя должна быть предельно простой. ", в последствии это утверждение поддержали В. Медведев и М. Андреев.

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

Только не простота, а "краткость" тракта на пути сигнала. ?

АМЛ был изрядным шутником и в то же время инженером высокой квалификации, царствие ему небесное. Так вот простота его решений базировалась на понимании процессов и построении весьма линейных  аппаратов.
