Мой Крайний усилитель SE, на 2А3 Sovtek.

ТимВал

By ТимВал
in Valve

 Share

Recommended Posts

юрий1958 Enthusiast

юрий1958

Posted
Posted
В 16.06.2026 в 20:09, Solo-001 сказал:

Сама постановка вопроса - мой Крайний усилитель меня насторожила! Это просто шутка или вы собрались умирать на днях?:smile-21::shock:

Почуйствуйте разницу....последний .. и крайний

  • Like (+1) 1
  • Replies 125
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ТимВал
ТимВал

Все мы под Богом ходим.  Возраст 60, здоровье не очень. Да и наскучило, хочется просто слушать, а не мотать, сверлить, паять.  Есть кучка 6С4С, на них буду "тренироваться", может быть.

Сергей Б
Сергей Б

У вас на невыпрямленном накале нет фона, это какраз говорит о том, что трансформатор уже на 50 (100) герцах валит низы. Собственно и в музыке будет пионерский барабан, вместо большого турецкого. Неваж

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, прилагательное "крайний" в данном случае неуместно. Штатские думают, что так они выглядят мужественнее. Если речь о последнем проекте, то надо так и говорить "последний". Впрочем, как автор назвал, пусть так и будет.

Сергей Б Local

Сергей Б

Posted
Posted
11 минут назад, юрий1958 сказал:

Почуйствуйте разницу....последний .. и крайний

Это от безграмотности, крайних всегда два - первый и последний.

 Как и недоученные моряки, которые по воде ходят.

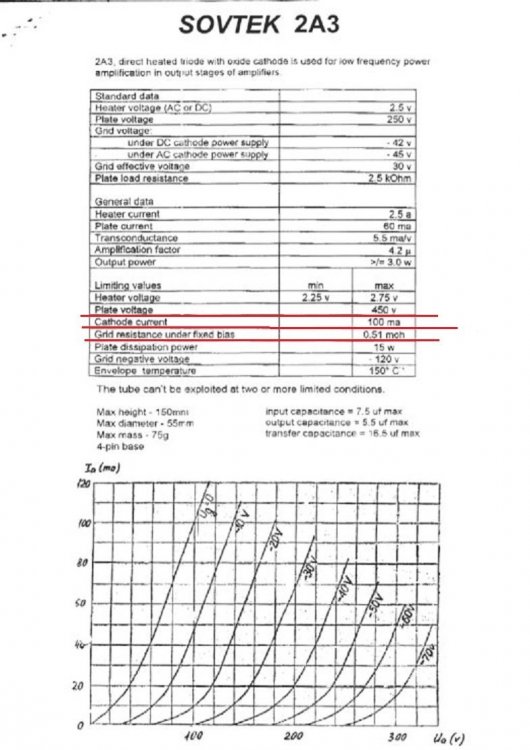

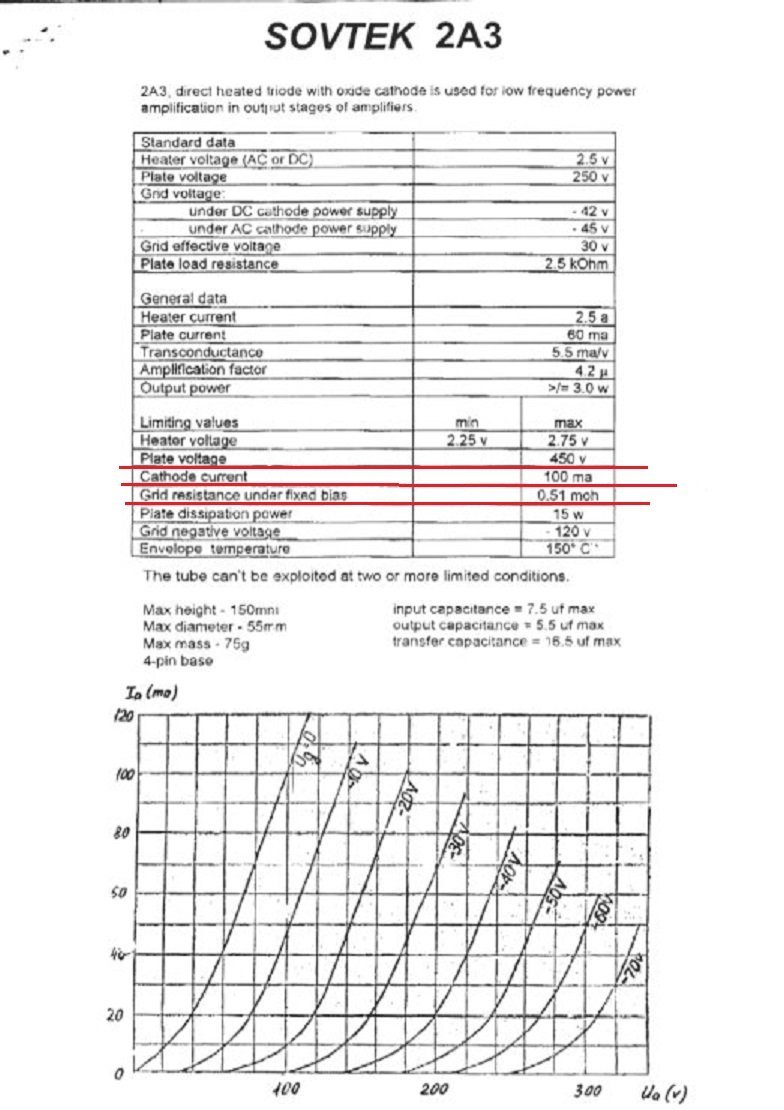

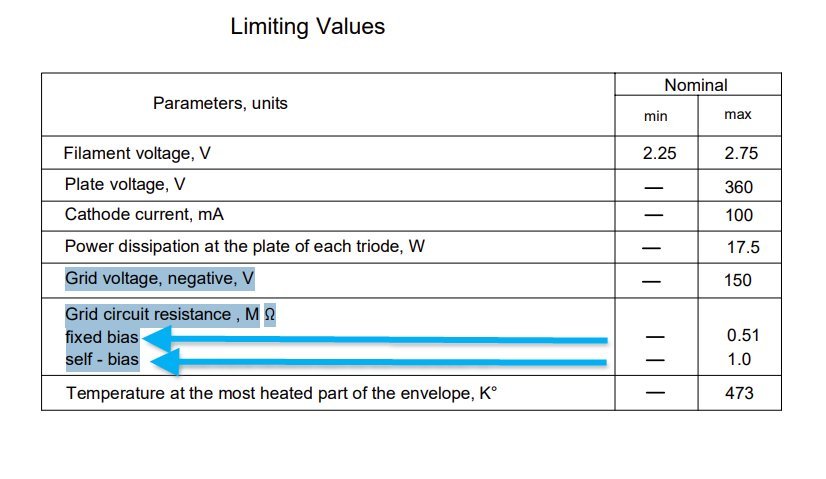

Насчет 2А3, при прогреве лампы, и легком покрытии сетки материалом катода, при 510 килоомах гарантирован саморазогрев и разнос в клочья. Американцы пишут о 150 - 300 килоомах.

Ollleg Mentor

Ollleg

Posted
Posted
9 часов назад, CHEL_EV сказал:

Если топикстартер ещё не начал мотать выходник, то наверное стоит намотать на габарите в 160 ватт. Тот же ОСМ 0.16

Валерий, думаю что такой выходник будет лучшим компромиссом чем ОСМ 0.1

Под такие лампульки меньше ОСМ 0.25   нехорошо, весь потенциал лампы сложнее раскрыть, как по мне.

Но топикастеру виднее, что желает, то и поставит.:smile-61:



  • Like (+1) 3
ТимВал Local

ТимВал

Posted
  • Author
Posted
4 часа назад, Ollleg сказал:

Под такие лампульки меньше ОСМ 0.25   нехорошо, весь потенциал лампы сложнее раскрыть, как по мне.

А меди дадите? Тогда намотаю, железо есть. :smile-03:

А если серьёзно то у меня даже силовик будет на ОСМ1-0,16. Даже его хватит с двойным запасом.

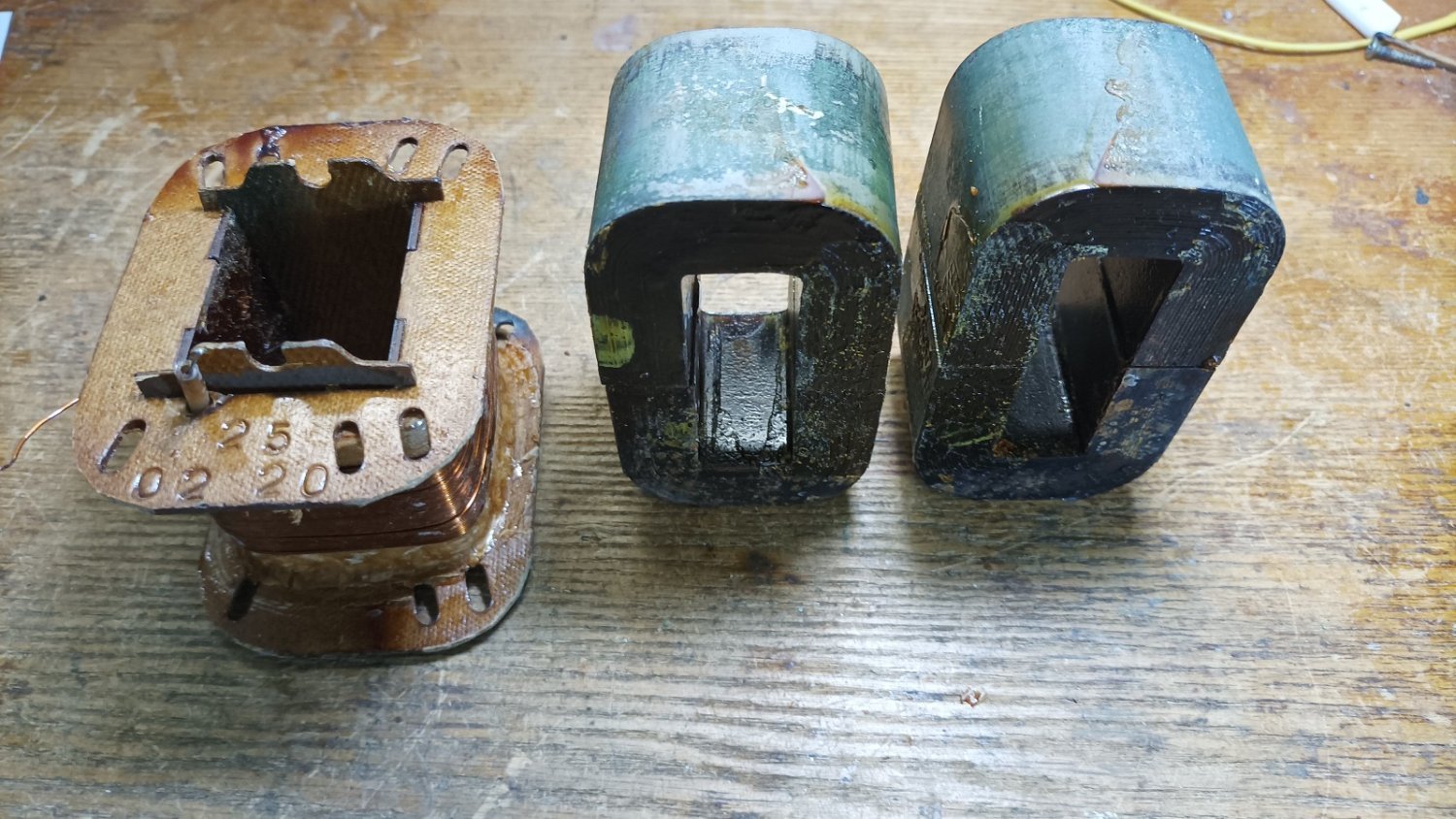

Разобрал, смотал все вторички. Буду доматывать первичку до 700 или 800 витков, исходная 490 витков. Маловато, ток хх большой.




Ollleg Mentor

Ollleg

Posted
Posted
56 минут назад, ТимВал сказал:

А меди дадите? Тогда намотаю, железо есть. :smile-03:

А если серьёзно то у меня даже силовик будет на ОСМ1-0,16. Даже его хватит с двойным запасом.

Разобрал, смотал все вторички. Буду доматывать первичку до 700 или 800 витков, исходная 490 витков. Маловато, ток хх большой.




Хозяин барин. Значит "крайний" будет "недоделышем"..... Жаль, ожидания от темы не оправдались.

Хорошего звука Вам, Валерий.

Алексей Proficient

Алексей

Posted
Posted

Имхо, выходники завсегда и поменять можно будет, если вдруг устраивать перестанут. Всего-то разместить их вне корпуса уся, он заодно и легче будет.

ВКН Local

ВКН

Posted
Posted
32 минуты назад, Алексей сказал:

 Всего-то разместить их вне корпуса уся, он заодно и легче будет.

Верно. Я такое в "Аудио Магазине" видел!


  • Like (+1) 2
lenivo Local

lenivo

Posted
Posted
10 часов назад, ТимВал сказал:

А меди дадите? Тогда намотаю, железо есть. :smile-03:

А если серьёзно то у меня даже силовик будет на ОСМ1-0,16. Даже его хватит с двойным запасом.

Разобрал, смотал все вторички. Буду доматывать первичку до 700 или 800 витков, исходная 490 витков. Маловато, ток хх большой.




Очень интересен ваш опыт по намотке будет. Пожалуйста, делайте фото промежуточных этапов и интересна карта намотки - сколько витков каким проводом......Моменты сборки трансформатора, а главное замеры при работе....

Габариты железа имеют значение, но также имеет значение качество самого сердечника.

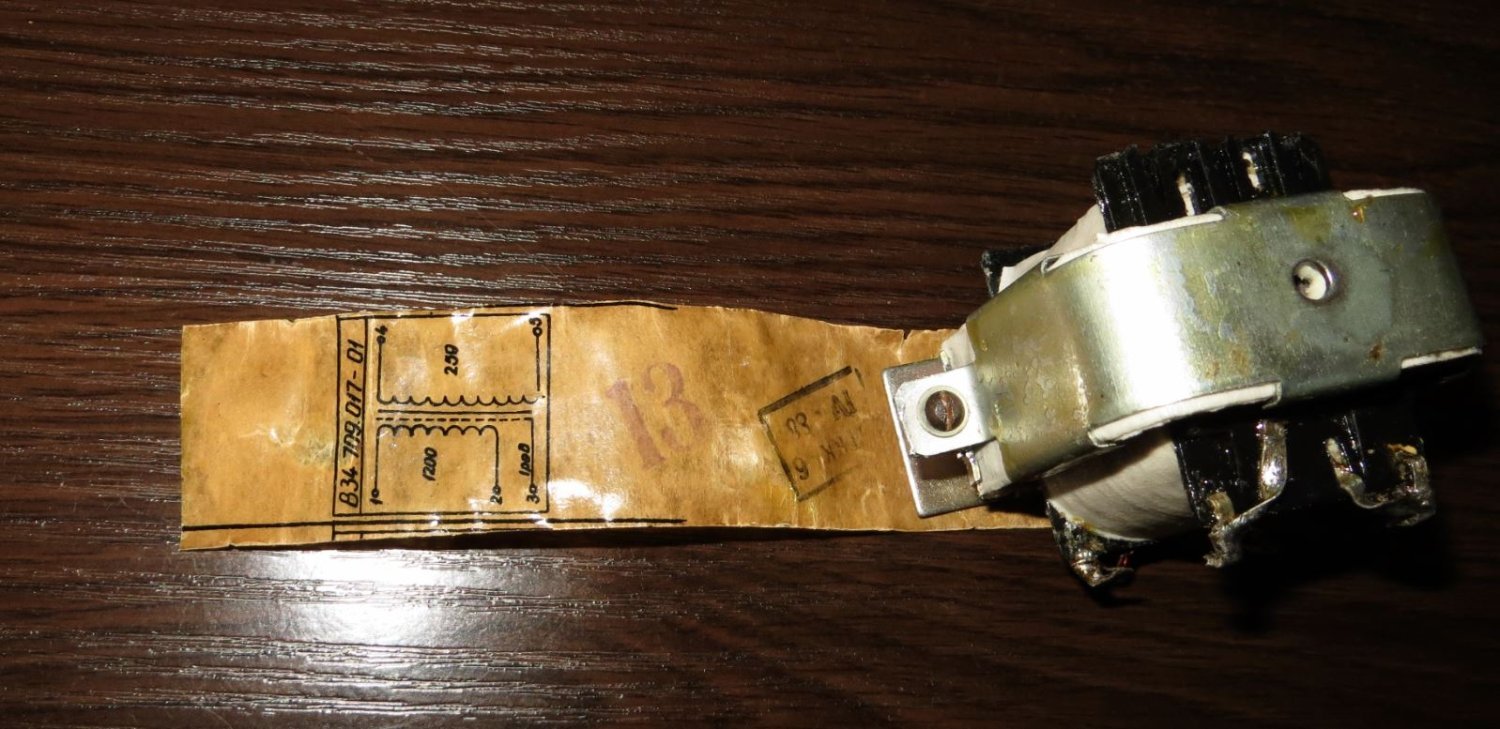

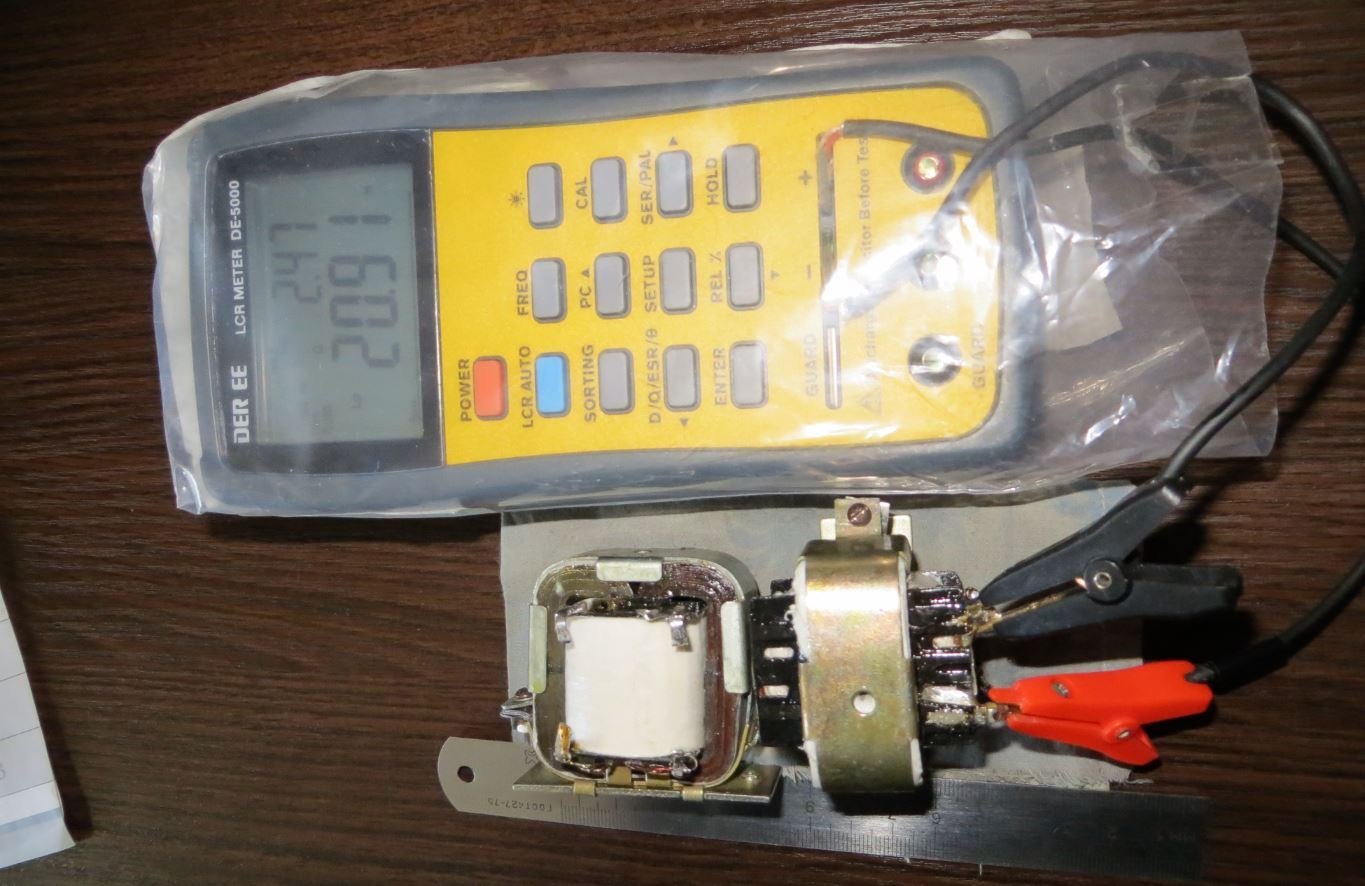

Вот трансформаторы, намотанные на сердечниках от советской связной аппаратуры для ракетной техники(?) -уделали и гораздо большие трансформаторы.

Для меня был шок, когда человек взял два усилителя на прослушивание в своей системе - я ему предложил выбрать на ПОДАРОК, т.е. БЕСПЛАТНО ..... и он выбрал усилитель на этих трансформаторах, а не на больших трансформаторах от Марка Фельдшера, причем для совершенно не ламповой немецкой акустики ASW......

На фото разный цвет сердечников - там чтобы выровнять звук половинка от одного трансформатора, а вторая половинка от другого трансформатора - как бы усреднение магнитных свойств... .

Выходной трансформатор2.JPG

Выходной трансформатор3.JPG

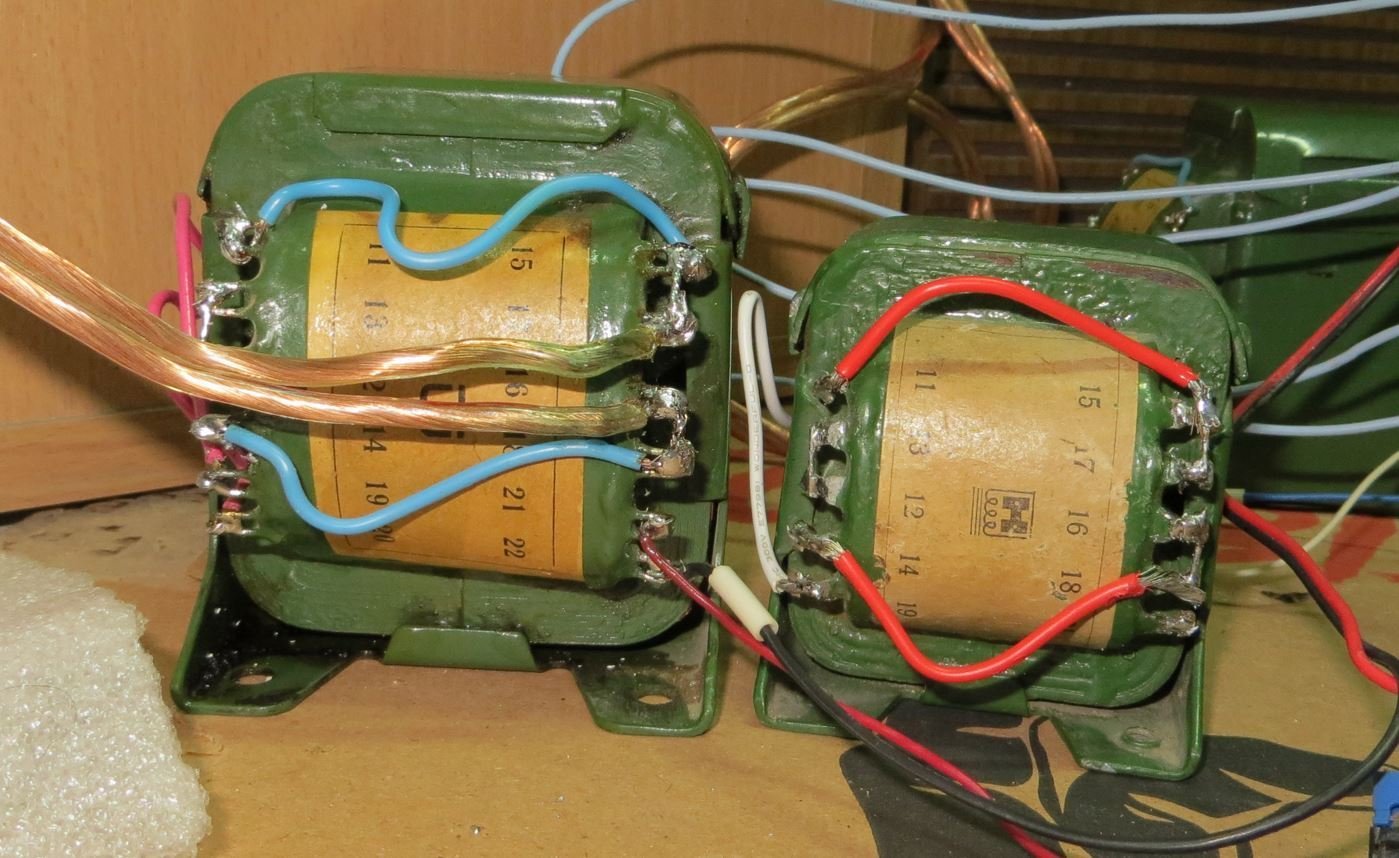

Но с другой стороны, когда проводил опыты с силовыми трансформаторами в качестве выходных ТПП 258 и ТПП 287, то разница в увеличении качества у большого трансформатора была огромная. Поэтому если есть сердечники от СВЯЗНЫХ трансформаторов - то лучше их использовать. А если сердечники от силовых трансформаторов, то лучше мотать на большем по размеру.







Rezvoy Local

Rezvoy

Posted
Posted

У Сани Бокарева трансы что выходные, что силовой весьма скромных размеров. И акустика чувствительностью не отличается. А играет здорово!
Работайте, братья!

lenivo Local

lenivo

Posted
Posted
4 минуты назад, Rezvoy сказал:

У Сани Бокарева трансы что выходные, что силовой весьма скромных размеров. И акустика чувствительностью не отличается. А играет здорово!
Работайте, братья!

Ещё бы подробности про эти трансформаторы и про сам усилитель....

В приемнике VEF Спидола выходные трансформаторы на транзисторном каскаде с ноготь большого пальца величиной и звук (для приемника) весьма приличный...... пример из СОВСЕМ другой оперы, но там есть выходные трансформаторы и они маленького размера.

Вы человек с большим опытом .... для вас может быть это всё понятно ..... а вот для менее сведущих в этой теме хотелось бы  больше подробностей.:smile-02:

Normann Local

Normann

Posted
Posted
2 часа назад, ДимДимыч сказал:

Игорь, увы...ничего не осталось.

Всего лишь помню что 2с4с.

Изящно!

  • Smile 1
grat Collaborator

grat

Posted
Posted
2 часа назад, Фломастер сказал:

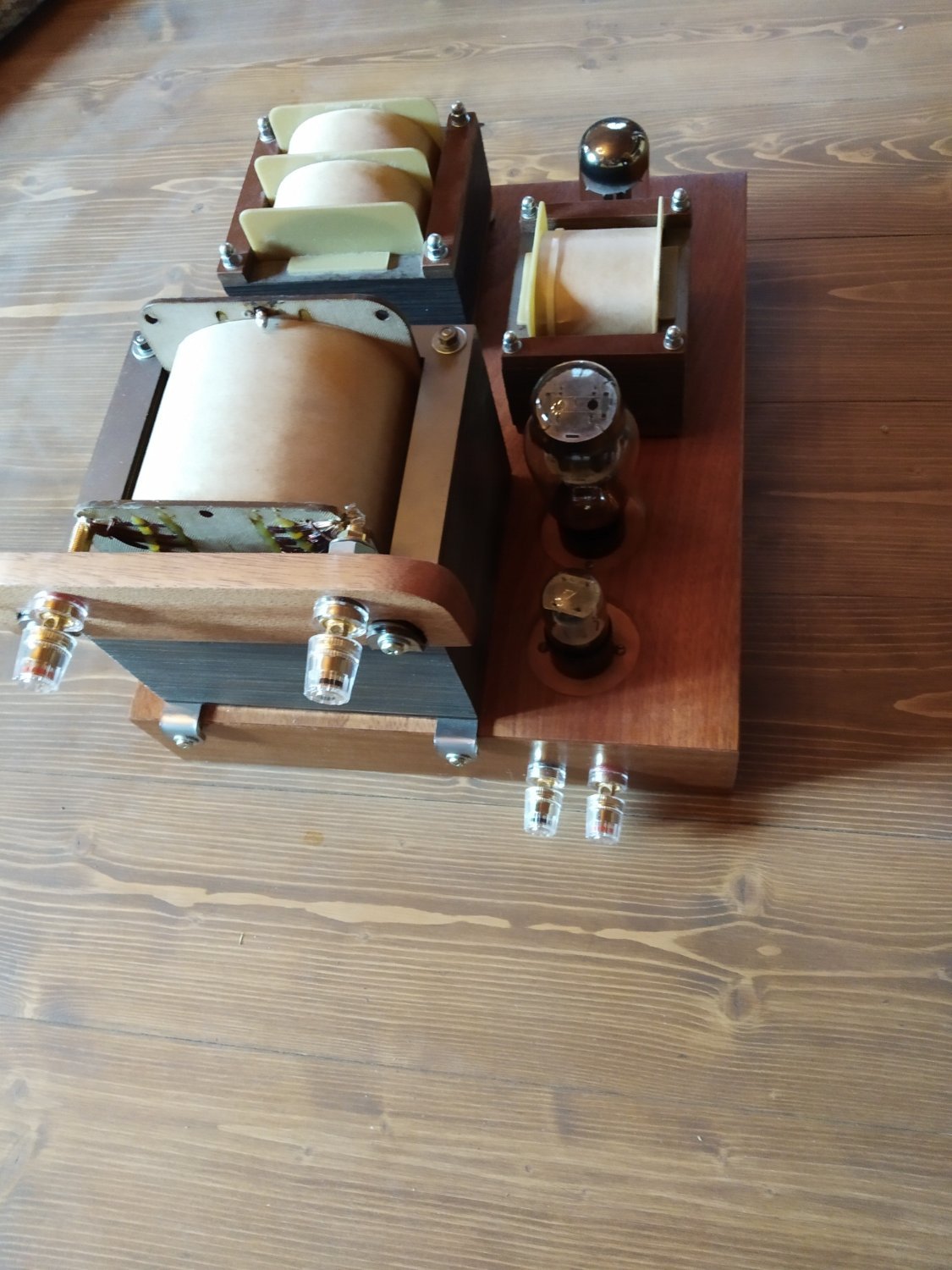

 Хорошее конструктивное решение... еще бы подробности узнать?

Со средней перегородкой- это, видимо, силовик. Самый большой, с клеммами, это выходник. Оси совпадают, как с наводкой?

grat Collaborator

grat

Posted
Posted
6 часов назад, lenivo сказал:

В приемнике VEF Спидола выходные трансформаторы на транзисторном каскаде с ноготь большого пальца величиной...

Ну и ногти у вас :). Трансформаторы у VEFов Ш8*8.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
49 минут назад, grat сказал:

Со средней перегородкой- это, видимо, силовик. Самый большой, с клеммами, это выходник. Оси совпадают, как с наводкой?

Да, ты прав.

 Заказчик ничего не писал про наводку.

Отзыв дал с описанием и всё.

lenivo Local

lenivo

Posted
Posted
26 минут назад, ДимДимыч сказал:

Да, ты прав.

 Заказчик ничего не писал про наводку.

Отзыв дал с описанием и всё.

А фото подвала есть?
