Мой Крайний усилитель SE, на 2А3 Sovtek.

[ТимВал]

Собираю усилитель на 2А3, крайний по двум факторам. Больше собирать усилки на 2А3 не буду и режимы работы будут крайними для 2А3 Sovtek.  Подчеркну именно для Sovtek поскольку эти прямонакалы сильно отличаются от обычных 2А3 RCA и им подобных. Эти лампы делались конструктивно как 300В и потому их предельные параметры сильно отличаются от обычных 2А3.

Предельная мощность рассеивания на аноде может достигать 25...27 и даже 30 ватт, без покраснения и коробления анода. У 300В это 40 ватт. Предельное напряжение питания так же может достигать 450в. без опасности пробоя, опять же в силу конструктивных особенностей (как у 300В).

Размер анода у 300В -57х35мм. У классики, двуханодки 2А3-39х23мм. у Совтек-44х30мм. Потому её вполне нормальные параметры Еа-450в. Ра-25ватт. И ток катода до 100ма.

На эти параметры и буду ориентироваться.  Эти данные не из головы, всё это легко "гуглится".

Так же значительно отличаются ВАХ этого триода, опять же в силу его близости к 300В.  Он гораздо более линеен в области высоких напряжений. Искать готовые ВАХ от 2А3 Совтек я не стал но быстренько нашел "Спайс" модели, мне они полезнее.

От Нормана Корена:

spice

*-----------------------------------------------------------------------
* SPICE модель триода Sovtek 2A3 (Monoplate)
* Разработчик математического ядра: Norman Koren
* Адаптировано под расширенные режимы Sovtek (Ua_max = 450V, Pa_max = 25W)
*-----------------------------------------------------------------------
.SUBCKT 2A3_Sovtek A G K
+ PARAMS: MU=4.2 EX=1.45 KG1=1610 KP=380 KVB=1200 VCT=0.0 RGI=2k
* Межэлектродные емкости Sovtek 2A3
C1 G K 7.5p
C2 G A 16.5p
C3 A K 5.5p
* Математическое описание токов триода
E1 7 0 VALUE={V(A,K)/KP*LOG(1+EXP(KP*(1/MU+(V(G,K)+VCT)/SQRT(KVB+V(A,K)*V(A,K)))))}
RE1 7 0 1G
G1 A K VALUE={ (PWR(V(7),EX)+PWRS(V(7),EX))/KG1 }
* Симуляция сеточного тока при заходе в положительное смещение (Класс A2)
G2 G K VALUE={IF(V(G,K)>0, V(G,K)/RGI, 0)}
.ENDS

И от Александра Андреева(Ayumi):

spice

*-----------------------------------------------------------------------
* SPICE модель Sovtek 2A3 (Ayumi Clean-Vacuum Model)
* Порядок выводов (Pins): Анод (A), Сетка (G), Катод/Накал (K)
*-----------------------------------------------------------------------
.SUBCKT 2A3_Sovtek_A A G K
X1 A G K TRIODE_AYUMI PARAMS:
+ MU=4.17 EX=1.424 KG=1580 KP=342 KVB=310 RGI=2k
+ CCG=7.5p CCP=5.5p CCG2=16.5p
.ENDS

* Служебный макрос вычислений для моделей Ayumi
.SUBCKT TRIODE_AYUMI A G K PARAMS: MU=4 EX=1.5 KG=1000 KP=200 KVB=300 RGI=2k
+ CCG=0 CCP=0 CCG2=0
E1 7 0 VALUE={V(A,K)/KP*LOG(1+EXP(KP*(1/MU+V(G,K)/SQRT(KVB+V(A,K)*V(A,K)))))}
G1 A K VALUE={ (PWR(V(7),EX)+PWRS(V(7),EX))/KG }
G2 G K VALUE={IF(V(G,K)>0, V(G,K)/RGI, 0)}
C1 G K {CCG}
C2 A K {CCP}
C3 G A {CCG2}
.ENDS



Кто владеет симулятором, может визуально увидеть различия в ВАХ.

П.С. Наши 2А3 Совтек вполне доступны, производяться по сей день и китайские братья производят реплики именно на них, а не на RCA. Так что есть смысл такой разработки.

П.П.С. вполне доступно получить выходную мощность в 8...9 ватт.

[ТимВал]

Для меня будет три основных ограничения, которых буду придержываться. Ток катода в пике 100ма., максимум рассеваемой мощности 25 ватт. и анодное питание 450в. При чем 450в. на хх, поскольку электролитические конденсаторы на 450в. доступны и относительно не дороги, а на 500...600в. не найти и цена будет конская. Потому в рельной схеме, под нагрузкой, до лампы дойдет 430...420в. И рассеваемая мощность в реальности тоже будет 22...23 ватт. Приемлемые потери я думаю.



[Константин]

Валерий, а в чем фишка? У обычной 2а3 можно найти режим под раскачку одним каскадом. А здесь нужно качать, как трехсотку, так лучше ее и поставить?

[ТимВал]

Можно "качать" и одним каскадом. Варианты есть.

У трёхсотки накал 5в. надо "прямить", иначе фон.  У 2А3 2,5 в. ничего делать не нужно и так тишина полная.

[Solo-001]

Сама постановка вопроса - мой Крайний усилитель меня насторожила! Это просто шутка или вы собрались умирать на днях?

[ТимВал]

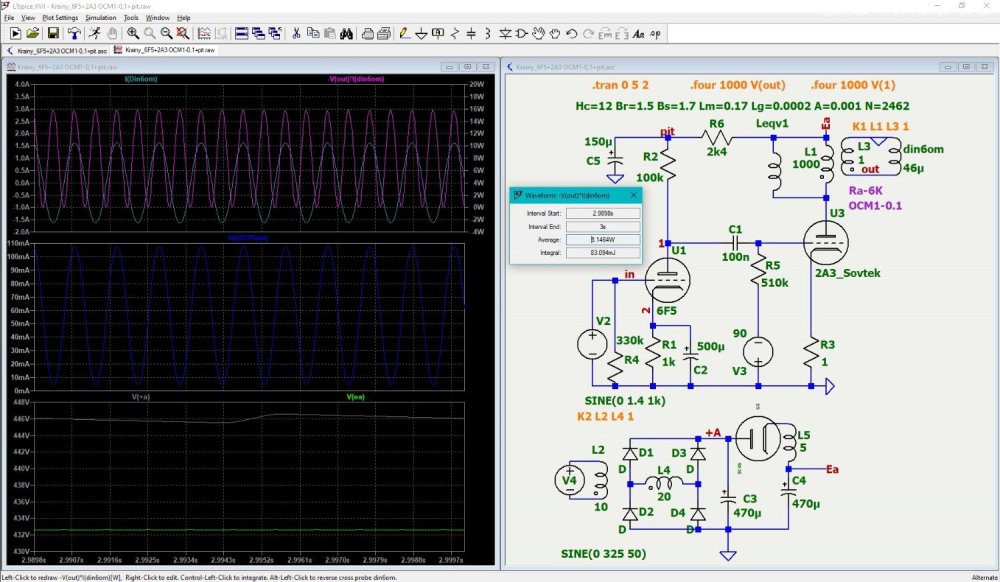

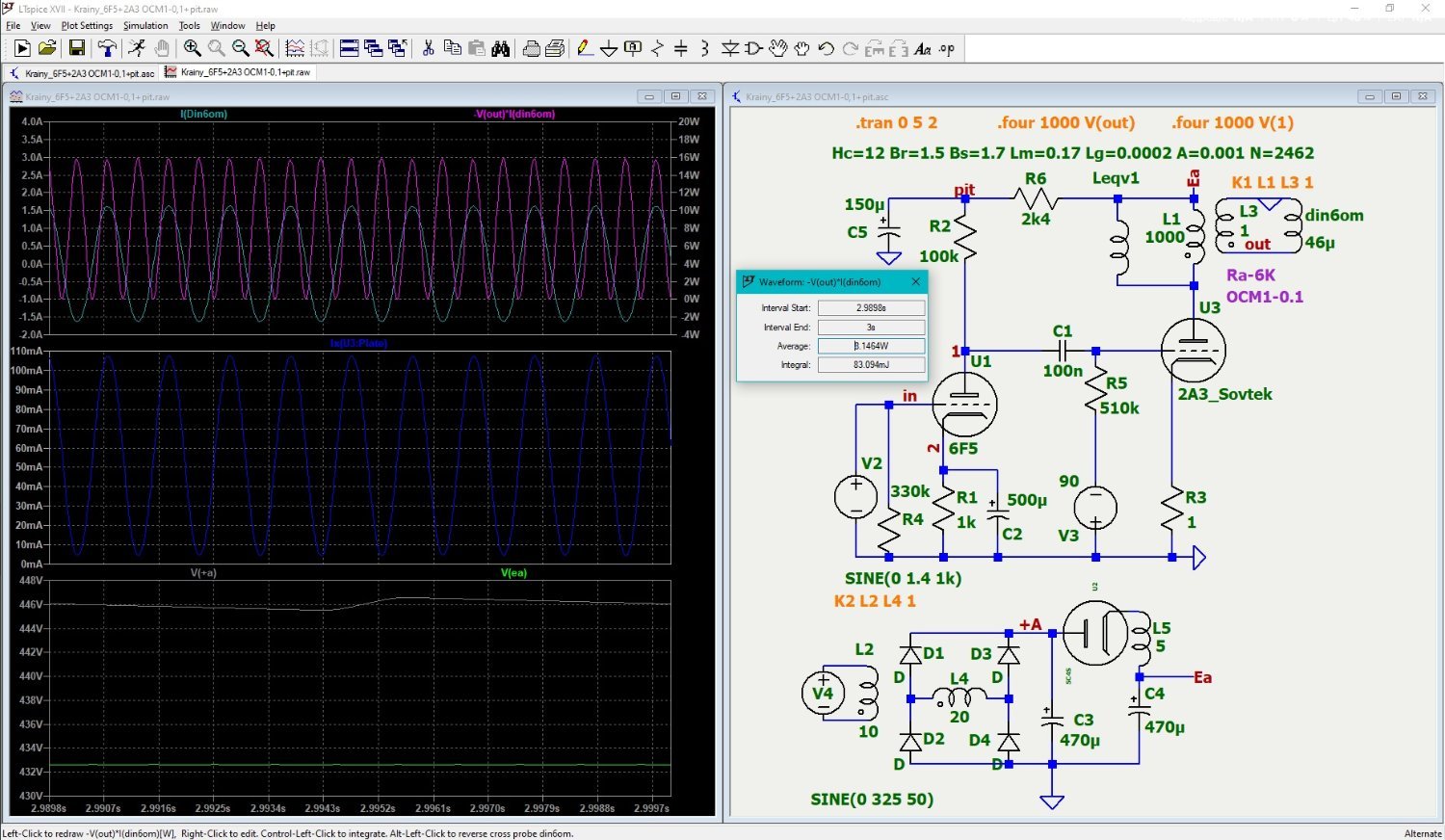

Предварительное моделирование даёт оочень хорошие результаты.

8...9 ватт при Кг-1,5% Мощность рассеивания в покое 22 ватта.

Выходник будет на ОСМ1-0,1  Первичка примерно 2400вит. проводом 0,27...0,29.  Секционирование 3+2. Акустика 6ом. Ктр=31.  Нижняя граница по НЧ 35...40гц. Никаких 10гц по -1дб. не будет.

По намотке после уточню по ходу дела.

[ТимВал]

6 минут назад, Solo-001 сказал:

Это просто шутка или вы собрались умирать на днях?

Все мы под Богом ходим.  Возраст 60, здоровье не очень. Да и наскучило, хочется просто слушать, а не мотать, сверлить, паять.

Есть кучка 6С4С, на них буду "тренироваться", может быть.

[alss]

1 минуту назад, ТимВал сказал:

Выходник будет на ОСМ1-0,1

Может, не надо так уж себя урезать - 8 звуковых ватт на 35 Гц на железе с реальной габаритной мощностью 80 Вт на 50 Гц, что в 4-5 раз меньше требуемой, будут, как бы выразиться, худосочными.

[ТимВал]

Гигантизмом не страдаю. По расчетам у такого трансформатора очень хороший КПД выходит.  Не забываем что ток покоя тут всего 55...60ма.  Зазор будет меньше 0,1 мм. Сечение 10см*. Так что все паразитные параметры меньше, а полезные лучше.

И никто не убедил меня что для такой можности, ТВЗ нужет пудовый, иначе низов не будет совсем.

[Solo-001]

18 минут назад, ТимВал сказал:

Все мы под Богом ходим.  Возраст 60, здоровье не очень. Да и наскучило, хочется просто слушать, а не мотать, сверлить, паять.

Есть кучка 6С4С, на них буду "тренироваться", может быть.

Не тратьте остатки жизни - зря - пойдите к сверхлинейщикам и покайтесь. Рай не гарантирую, но температура там будет уже не такая адская - если повезет. климат будет как на Гаваях или как в Крыму - но, в ОБЛАКАХ!)))!

[ТимВал]

Скажите ещё что супер-D это воще вершина.  Там несущая уже на мегагерцы ушла....

[Ollleg]

Solo-001, Вы влезаете не в свои темы с рекламой-советами, неужели непонятно, что кроме раздражения Ваш коммент ничего не вызовет?

Агитация не в тему! Может Вам ограничит доступ везде, кроме клуба, раз Вы такой непонятливый у нас???

[Stan Marsh]

Отдохнёт трое суток, поумнеет.
