Сообщения
-
-
By Евлампий 2 · Posted
У меня где-то были одноанодные 2А3 - с ними всё же немного получше. Но Ад1 - ни разу не синоним 2А3, это другая лампа, хотя и с формально похожими электрическими характеристиками. Из нее можно выжать больше... Хотя вынужден признать: приведенные выше цифры касаются лучшей Ад-шки из некоторого числа, которые были под рукой на время того эксперимента. -
By Audioamator · Posted

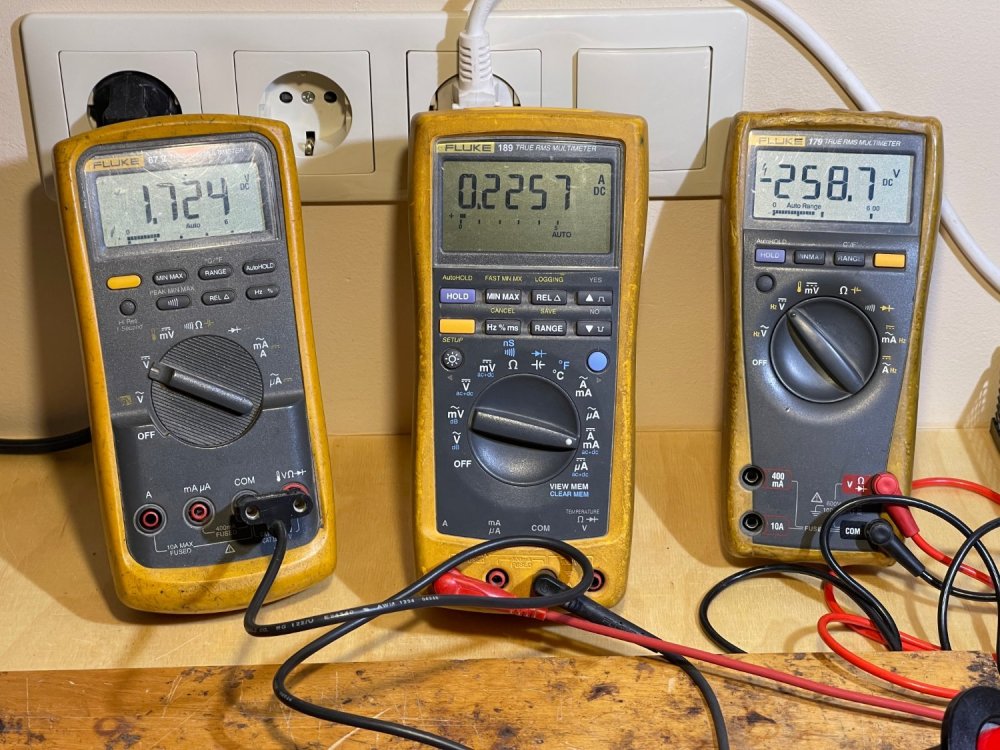

И? Для себя я сделал вывод. Вот нашел свой релейный стаб на 2.2 КВА и на этом закончу пока. В данный момент итальянец включен правильно. На входе при 235В выдает 250. Потом релейный стаб делает из этого 220. Бред, но, интересно было попробовать. -
-
-
Перекинул детали на обновленную плату. Сделал пока для пробы один канал. Выглядит так: Замеры по напряжениям следующие: Общее питание, которое приходит на вход ЭД: 350 В. После ЭД: 314 В; после первого резистора в питании 299 В; после второго резистора в питании 288 В; после третьего резистора в питании 283 В. На аноде 6П1П: 190 В; на аноде 6Н1П: 179 В; на втором аноде 6Н1П: 171 В; на аноде 6Ж32П: 134 В. На катоде 6П1П: 15,3 В; на катоде 6Н1П 3,32 В; на втором катоде 6Н1П: 3,17 В; на катоде 6Ж32П: 2,23 В. В накале стабы на 6 В стоят. Что по фону пока непонятно, надо подпаивать сигнальные провода и в корпус ставить обновленную плату и смотреть, что будет с фоном. Надеюсь, что победили. -
Вообще то статью Вы постили, это "ВАША" статья. А выводы написаны на русском, понять совсем не сложно 😁 -
Уравновешивание потенциалов по СНИПу 197.. года, все металлические предметы в жилом доме должны быть сединены между собой, то есть: ХВС, ГВС, ЦО, ванны, раковины, мойки, вся бытовая техника. Порочтал современное трактование, с ума сойти и молние-защиту подключать тоже, хотя чему удивляться, у жены на работе главная энергетичка решила показать как менять вставки без отключения нагрузки, электрики во время оттащили. -
Продолжая тему китайской платы SM5813-PCM58(схема выше). Подключение по I2S в ней организовано не устраивающим меня способом - фильтр понимает только RJ16 и в данной реализации требует MCLK от соответствующего источника с выходом I2S ( что бывает не всегда, например с моего транспорта на Philips CD-Pro организовать его не просто), можно было поставить что-то типа Аманеры, но там свои прихваты, остановился на жёстком автомате на базе AD1896, благо наши партнёры из поднебесной торгуют платой на ней:https://aliexpress.ru/item/1005007280913510.html?spm=a2g2w.orderdetail.0.0.b91f4aa6h6D8c2&sku_id=12000040052862777, остаётся приделать джамперы вместо паяных перемычек. Плата может принимать и выдавать разные форматы, в данном случае I2S в RJ. Но есть засада: в качестве MCLK выдаёт тактовую опрного генератора 24,576 МГц, а нужно в два раза меньше. Поставил одиночный триггер 74LVC2G74, ... и получил чёрте-чё! Вроде и магазин приличный, а продали китайский шмурдяк, в лучшем случае работающий до 2 МГц. Так что пришлось вструмить старый добрый 74АС74 - всё заработало! Теперь на вход можно давать 32, 44,1 или 48 кГц - на выходе будет 48/16/RJ. Доплнил всё это изолятором. Схема ниже. -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
ЗЗ/PE существует для безопасного употребления определенного класса потребителей э/энергии. Есть просто средненькие они же техниксы: всё, кроме тюнера. Никакой ЗЗ/PE нет - двухпроводное питание, даже в усилителе мощности 2x50 Вт. называется двойная изоляция: то есть при пробое/отказе основной, на корпус (металлический) ничего не попадет и пользователя не укусит. Фильтры ЭМС для таких устройств обычно состоят из диф дросселя значительной величины, иногда делают... но нет. Для того, чтобы ток протекал надо замкнутую цепь. Если все устройства будут под одним потенциалом, той же ЗЗ/PE, контура протекания тока не образуется и фонить не будет - читаем про "земляную петлю" от Дженсена и вспоминаем провод к ванне из чугуна. Ибо вода (холодная) раньше была "почти заземлена" ибо проводящая и в земле. Посему ставился провод уравнивания потенциалов, ванны и водопровода. Есть заземление для ВЧ... но тоже нет. Есть подавители синфазной составляющей, для приводов - делайте выводы. -
By Audioamator · Posted
Я надеюсь Вам по силам и способностям и обсуждение прочитать и понять -
Я тоже внимательно прочитал статьи по ссылкам уважаемого Audioamator, автор провел достаточно грамотные практические измерения, и получил вполне адекватные выводы: Разделительный трансформатор может быть полезен для блокировки синфазных помех. Однако в нашем случае люди покупают эти устройства, у которых, по-видимому, нет слышимого сетевого шума, поэтому это не может быть причиной покупки. Вместо этого покупатели думают, что что-то изолируется, поэтому все помехи остаются за трансформатором. Как я объяснил, подобные устройства не изолируют защитную землю, поэтому все, что остается на этой линии, проходит сквозь нее. Кроме того, наши тесты показывают, что никакого улучшения производительности получить нельзя. И вы можете фактически подвергнуть свою аудиосистему воздействию сетевого шума из-за сильного поля, которое генерирует трансформатор. Хотя я не показал это здесь, есть также некоторые потери в трансформаторе, поэтому вы также будете тратить энергию впустую. Поэтому, хотя это устройство и является хорошим, его использование для улучшения качества звука не рекомендуется. Потратьте деньги на что-нибудь другое.
-
По ссылке (перевод): __________________________ graz_lag Настоящий симметрично сбалансированный разделительный трансформатор... Я хотел бы сообщить некоторые подробности о моем самом полезном на данный момент усовершенствовании основной линии с помощью симметрично сбалансированных разделительных трансформаторов. Я решил разработать это усовершенствование после тестирования нескольких фильтров Шаффнера с целью снижения уровня шума переменного тока и электромагнитных помех. Они были в той или иной степени эффективны, но я чувствовал, что это как-то влияет на динамику. Итак, после тестирования первого прототипа я собрал в общей сложности четыре устройства: трансформатор № 1 для источников как Hi-Fi, так и HT-систем трансформатор № 2 для усилителя Hi-Fi-системы трансформатор № 3 для усилителя HT-системы трансформатор № 4 для проектора HT-системы Все они основаны на трансформаторах с двойным магнитным экранированием, что обеспечивает максимальное снижение уровня шума переменного тока, который является причиной контуров заземления. Каждое устройство настроено на работу в истинно сбалансированном режиме при напряжении 230 В переменного тока (Франция), то есть на трансформаторе с изоляцией 1:1 с точно расположенным центральным отводом на вторичной обмотке. Входящее напряжение 230 В переменного тока (115 В на клемме L и 0 В на клеммах N и G) делится пополам на выходе трансформатора. Таким образом, на «новой» линии переменного тока напряжение составляет 115 В на клемме L и 115 В на клемме N, и всё это относительно новой заземляющей клеммы G, на которой остаётся 0 В переменного тока. Противоположная полярность между L и N необходима для полного подавления синфазных помех от входящей линии переменного тока. Я заплатил от 120 до 250 евро, включая доставку (2015 г.), за каждый трансформатор от французского производителя, а также за алюминиевые корпуса, розетки IEC, проводку, автоматические выключатели на выходе, бесшумные блоки и кое-что по мелочи, то есть от 300 до 450 евро в зависимости от размера каждого готового устройства ... включая модные индикаторы напряжения ... Я протестировал установку фильтров (Schaffner #2070), но предпочитаю обходиться без них. Такие производители, как Balanced Power Technologies, Bryston, Keces и другие, продают эти устройства за тысячи долларов ... Тот же принцип можно применить к любому входящему напряжению переменного тока, то есть в случае с напряжением 120 В переменного тока на выходе получится +60 В переменного тока и -60 В переменного тока. Простое, забавное, но самое главное — «прямо в точку» решение с невероятным соотношением цены и качества! PS. Самая сложная задача — найти трансформаторы, так как «симметрично сбалансированные изолирующие» трансформаторы не очень распространены в стандартных каталогах производителей. Последнее обновление: 9 декабря 2018 г. trl Несколько фотографий действительно помогут. Цена, которую вы заплатили, действительно низкая. Я сам заплатил около 100 евро за свой разделительный трансформатор (250 ВА, 150 Вт). Однако мы оба могли бы в любой момент купить силовые кабели за 1000 евро. Есть ли у вас возможность безопасно измерить входное напряжение в сети перед разделительным трансформатором, а затем измерить его снова после трансформатора? Это поможет понять, как разделительный трансформатор влияет на вашу аудиосистему. В моём случае дома хорошее напряжение в сети переменного тока, поэтому разделительный трансформатор никак не повлиял на синусоиду переменного тока (тот же коэффициент нелинейных искажений, та же синусоида и т. д.), но устранил небольшой гул, вызванный контуром заземления (таких же результатов можно добиться более дешёвым способом). Кроме того, RMA и ARTA с вашими аудиоустройствами, подключенными напрямую к сети переменного тока, а затем к изолирующему трансформатору, также могут помочь вам кое-что понять: — 1) Зачем вам нужна изолированная сбалансированная мощность? — 2) Есть ли какие-то измеримые улучшения в синусоиде переменного тока? — 3) Есть ли какие-то измеримые улучшения в аудиоустройствах Hi-Fi? Пожалуйста, имейте в виду, что нагрузки более чем на 50% после отключения трансформатора увеличат THD. Из того, что я знаю и смог оценить сам, реальными преимуществами изолирующих трансформаторов являются: - снижение вероятности поражения электрическим током и смерти при прикосновении к только одному проводу переменного тока (прикосновение к обоим проводам в любом случае приведет к поражению током) - устранение контуров заземления, если таковые имеются (в сочетании с безопасным подъемом заземления) - отключение компонентов постоянного тока от сети переменного тока, если таковые имеются И, с моей точки зрения, недостаточное освещение. будет: — добавлен коэффициент нелинейных искажений, когда выходная нагрузка приближается к номинальной выходной мощности (синусоидальная волна начинает изгибаться и становится больше похожей на постоянный ток, также могут появиться скачки напряжения, и трансформатор начнёт гудеть) — шум катушки при определённых обстоятельствах А также несколько моих мыслей по этому поводу: https://www.superbestaudiofriends.o...tors-ups-yadayadayada.282/page-16#post-234579. Я не жду, что люди воспримут мои слова как должное, в основном потому, что моя сеть переменного тока выглядит очень хорошо, так что мне не нужно ничего улучшать. Поэтому, если вы найдёте способ безопасно измерить качество вашей сети переменного тока и определить, насколько шум в вашем Hi-Fi-оборудовании действительно связан с сетью переменного тока, пожалуйста, напишите об этом. Примечание: Если вы никогда раньше не измеряли синусоиды переменного тока напрямую, пожалуйста, не пытайтесь сделать это сейчас! Под безопасным измерением линий переменного тока я подразумеваю использование осциллографа с дифференциальным пробником, который не бьёт вас током. Кроме того, более безопасным способом будет использование понижающего трансформатора, подключённого к обычному осциллографу (это может быть трансформатор с 230 В на 120 В или просто трансформатор с 230 В на 12 В). -
Можно ставить вместо 6С2С, соединив кратер с анодом без резистора.
-
Так никто вроде не мешает и способы известны. Главное, чтобы Вам нравилось Я бы рад, но чудес, к сожалению, не бывает. В свое время, в Вестнике (куда они перекочевали из SP) приводились измерения спектра гармоник 2А3 в зависимости от выходной мощности: Вторая гармоника при мощности 1Вт вполне на уровне моих измерений -36дБ, что дает отношение напряжений 63. Тогда Кг(2)= 1/63*100=1,59%. Соответственно, при 3Вт -28дБ и Кг(2)= 1/25*100= 4%. И еще близкий пример профессионального измерения параметров усилителя на VT-52:
-
-
