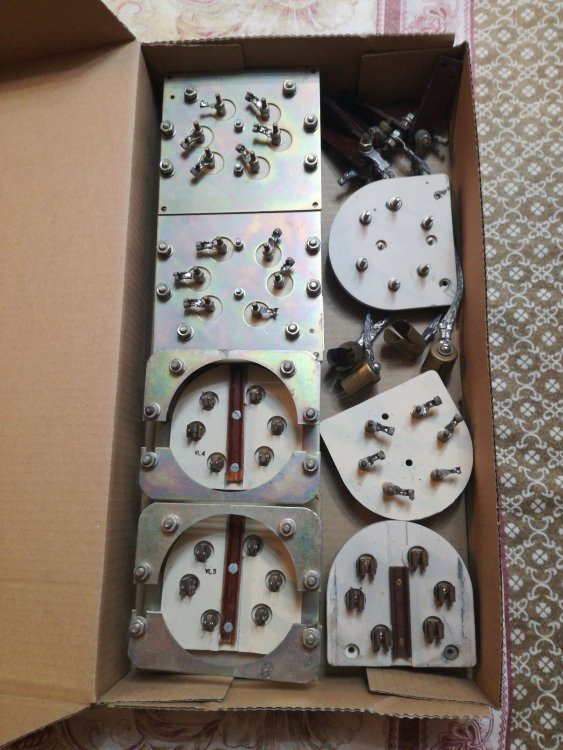

  1. Пара полностью комплектных панелей под ГУ-81, керамика, крепежная арматура сталь, демонтаж. Цена 1500руб за пару, плюс пересылка из Ташкента. Можно писать на email vmkonoplev@yandex.ru
  2. Изначально Г-471 были с металлическим анодом. Одну металлическую года три назад выставляли на продажу, потому что вторую не смогли найти за многие годы.
  3. ГУ48 используется как каскад с автосмещением. К ножкам накала припаяны "центрирующие" резисторы 15 Ом 2Вт С2-10, другой стороной резисторы соединены друг с другом. Из этой точки соединения идет на "землю" (общий провод) собственно катодный резистор автосмещения. При токе 160мА на нем должно формироваться 27В (резистор около 170 Ом типа С5-5 5Вт) (это для моей пары ламп, для других экземпляров может быть другое значение резистора). Катодный резистор шунтирован конденсаторами в параллель 2х10000мкф, Nichikon KZ 1000мкф, пленочный 15мкф, пленочный 1мкф, КСО-7 0,027мкф 250В. В ответственных для звука местах я всегда применяю шунтирование. Порядок присоединения обратный. Слюда прямо на потребителя, затем 1мкф, затем 15мкф, и большие электролиты в набольшем удалении от потребителя. Однотактный выходной трансформатор, ток 160мА, акустика 4 Ом, приведенное к аноду сопротивление 21 кОм (отношение витков первичка-вторичка 72), выходное сопротивление усилителя около 0,8 Ом. Обеспечивает хорошее согласование с акустикой PMC EB1i. Это получше чем 2,6 Ом выходное сопротивление у Wavac SH-833 "From the review of WAVAC amplifier in Stereophile, "The SH-833's output impedance was on the high side, at 5 ohms from the 8 ohm transformer tap and 2.6 ohms from the 4 ohm tap." At this, stated output power is 150W. I wonder, is this situation really preferable to users? What real world speakers sound good with very low damping factor?"
  4. Блок питания накала лампы (10В 10А) собран на основе импульсного блока питания 12В 30А (на 50А будет еще лучше). К плюсовому и минусовому выходам БП подключил резисторы, по 3шт в параллель с5-16 0,1 Ом 5Вт (итого 0,033 Ом 15Вт). После резисторов - фильтрующие пульсации конденсаторы, в параллель электролит 3300мкФ, пленочный 6,8мкф, слюда КСО-7 0,027мкф 250В. С конденсаторов идут шины на накальные ноги лампы. По осциллографу, такой RC фильтр обеспечивает существенное сужение полки высокочастотного шумового сигнала от импульсного БП. Вентилятор внутри ИБП был демонтирован, вместо него к наружной части корпуса БП прижат радиатор, через термопасту (показано на приложенном рисунке). Конструкция корпуса должна позволять конвекционный обдув радиатора, иначе ИБП будет перегреваться и уходить в защиту.
  5. Коллеги, действительно, наиболее проблемным вопросом при разработке выходного блока на ГУ48 было создание блока питания. У меня анодное напряжение в рабочем режиме лампы 1900В, анодный ток 160мА. Напряжение переменное на вторичной обмотке трансформатора ~1430В, намотан он на торе с габаритной мощностью 450Вт (по железу). Диодный выпрямитель собран на самых лучших в настоящее время по заряду обратного восстановления 600 вольтовых 5А диодах из серии Qspeed, тип LQA05TC600. Даташит прилагаю. На один мост уходит 16шт диодов, четыре цепочки по 4шт последовательно. Каждый резистор шунтирован выравнивающим резистором 120К 2Вт МЛТ. После диодного моста идет конденсатор К75-40б 100мкФ 2000В, ссылка на "где взять конденсаторы" есть выше. После конденсатора идет дроссель на железе ОСМ-0,4, 20Гн, резистивное сопротивление около 100 Ом. После дросселя - два конденсатора указанного типа в параллель (2 х 100мкФ). Использовал также несколько шунтирующих конденсаторов слюда-серебро на 2500В тип КСО-7 1000пФ. Один сразу на выходе диодного моста, еще два в параллель на шине анодного напряжения, по возможности ближе к аноду лампы. Перед анодным трансформатором, на линии сетевого напряжения 220В, использовал "фильтр от постоянки в сети", типа такого, существуют разные модификации По данному описанию, любой желающий может воспроизвести схему анодного выпрямителя для ГУ48. lqa05tc600.pdf
  6. http://www.elcod.spb.ru/catalog/k75-40.pdf В блок питания ГУ48 хорошо идут конденсаторы к75-40б.
  7. Точнее сказать, на ГУ48 трехблочный. Выходные блоки одноканальные.
  8. На фото два однотакта, каждый состоит из двух блоков. Один выходной блок на ГМ70, другой на ГУ48.
  9. Оплата и получение ламп будут организованы через знакомых в Москве.
  10. Предлагайте, у кого имеются УО-186, проверенные, не издающие треска в звуковой сигнал. Нужны для нового наушникового усилителя с выходными трансами от Buran, для прослушки через наушники Denon 9200.
×
×
