Почитал, согласующий трансформатор - это все таки не совсем правильный OTL. Сколько нужно 6С19П в паралель что бы получить 1,5 Ватт на 8 Ом нагрузки при прямом подключении? -
Я с таким решением сталкивался в какой-то известной аппаратуре, по памяти - в Макинтошах. -
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Было вылечен ЦАП подобным образом, только вот феррита не хватило, а вот 5Т за милую душу. Можно витков более одного сделать. На М(Г)Гц - только феррит. И конденсаторы хорошие, параллельно входу. -
Перенос заряда, токи управления цифрой и пр и др, протекают через "землю"/общий. При высокой разрядности становятся сравнимыми с сигналом. Что-то напоминает, тему от ДимДимыча. (Шутка)
-
Работа медленно, но все же движется... Задумался над конструкцией натяжителя/укладчика провода, простое решение в виде сдавливающих фрикционных накладок, при работе с проводом типа ПЭЛШО может вызвать сползание шелковой оплетки. Система торможения с использованием роликов (как в лентопротяжном тракте магнитофона), свободна от этих недостатков и способна в большем диапазоне регулировать натяжение, без чрезмерного физического воздействия на изоляцию. Сочетания роликов (тормозящего и прижимного), может быть различным (по диаметру, материалу, количеству)..., может у кого то есть опыт применения такой конструкции? Более точно сделал площадку установки на станок намоточного устройства, закрепил "на курьих ножках" шпиндель ручного фрезера и обработал чугунное литье, получилось... Пришел в пониманию, что минимальную скорость вращение сделать начиная с 100 об.мин., имеем плавный пуск и полноценное поддержание крутящего момента. На диаметре 80 мм., не удержать шелковый шнур рукой в перчатке, в добавок тапкой он прижат к полу. -
By Stan Marsh · Posted
Ну да, для настоящей двухтактности Rk=(Ri+2Rнагрузки)/(μ-1) То есть резистор утечки сетки следующего каскада надо взять что-то в районе 6кОм. Тогда верхний катодный резистор получится как на схеме. (3000+2*6000)/33-1=470. Примерно. Впрочем, в данном случае я бы не придавал этому большое значение. -
-

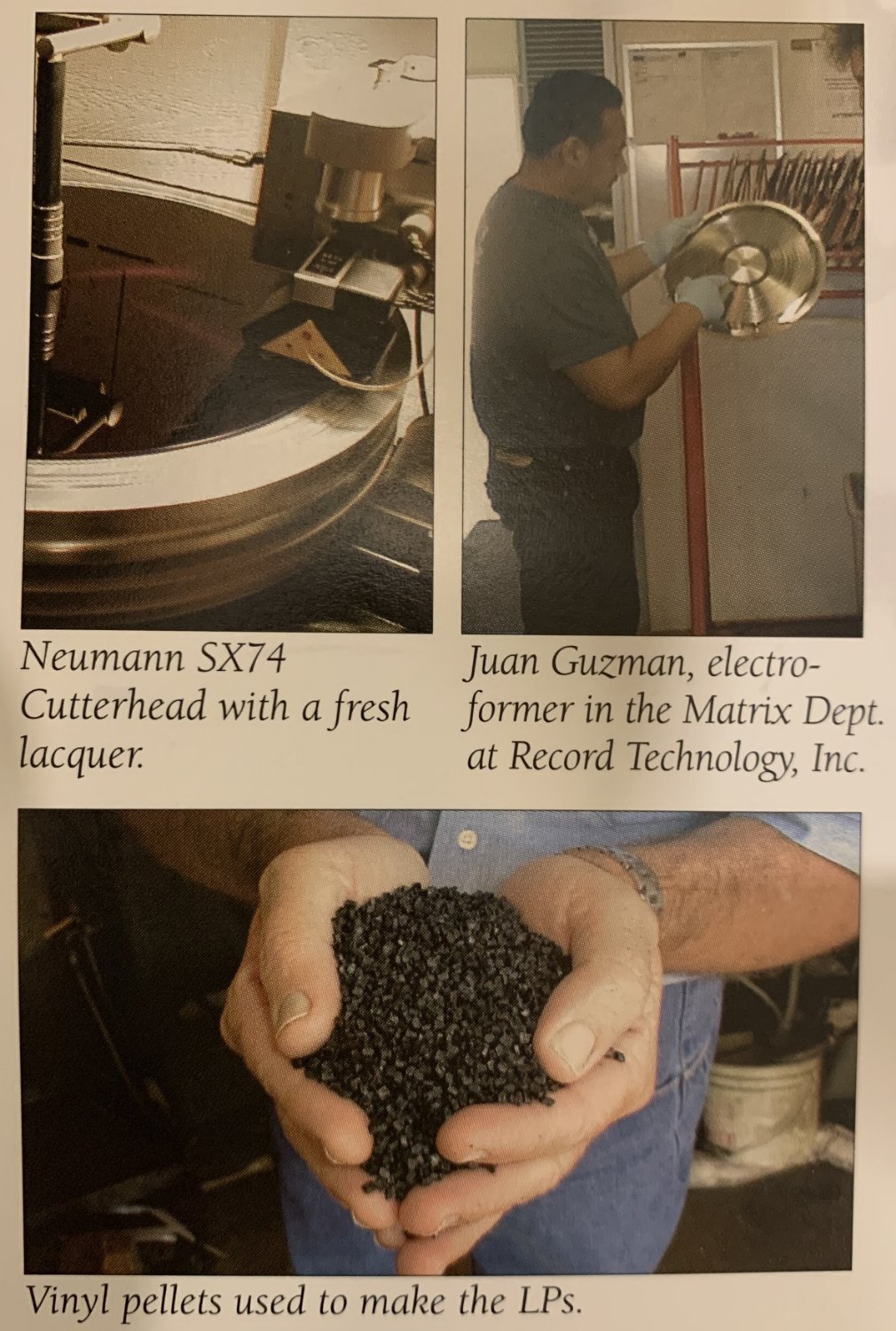

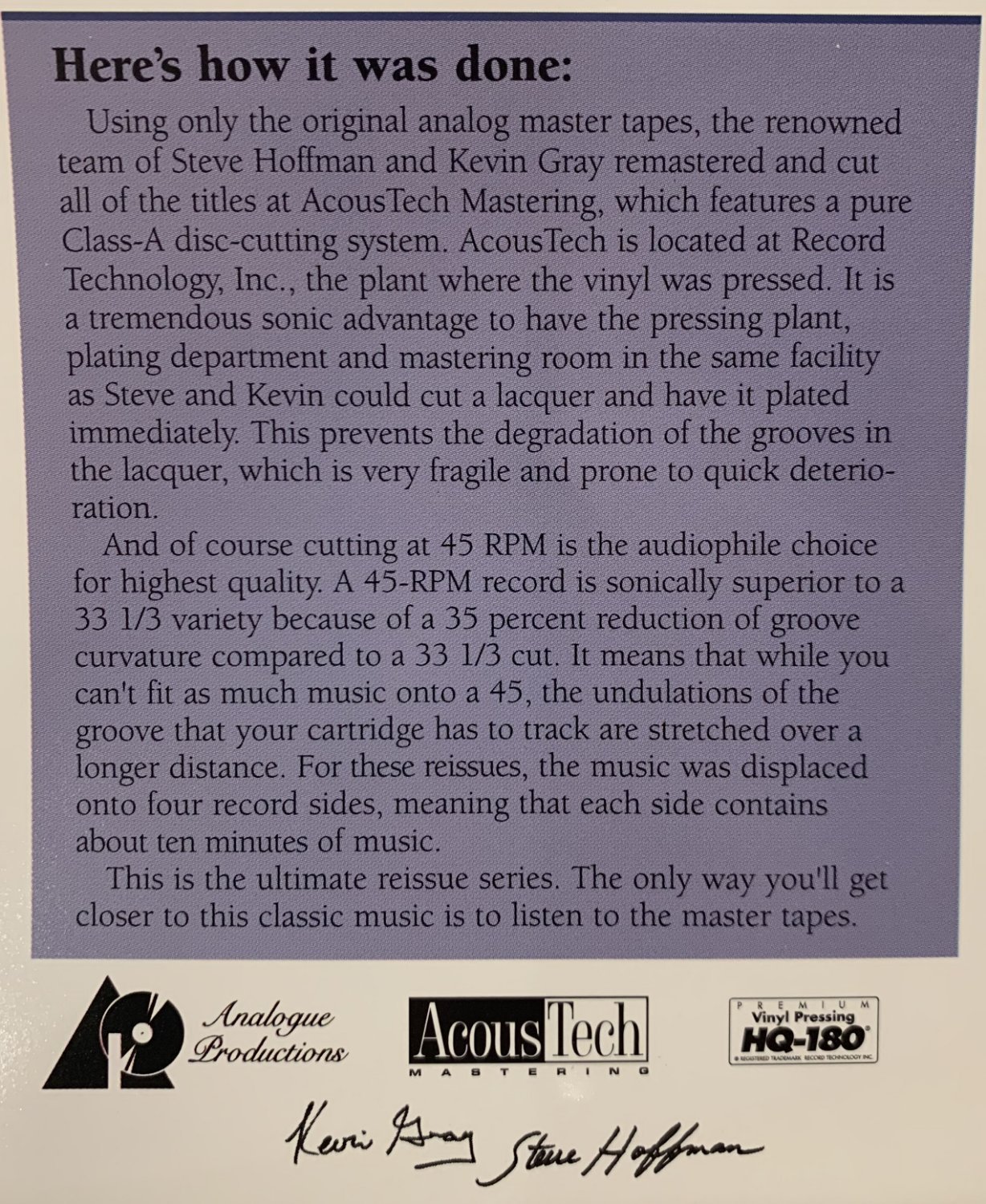

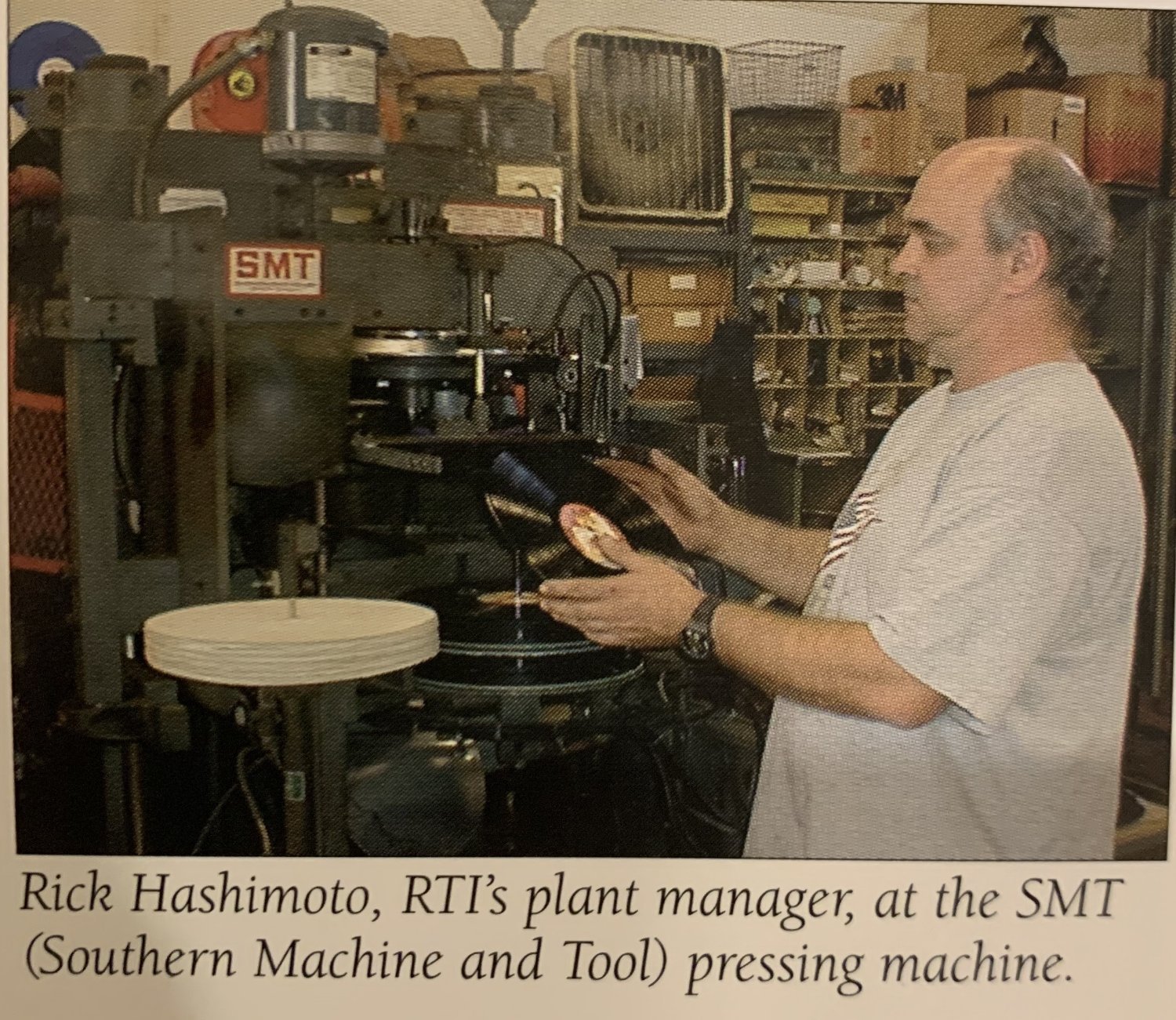

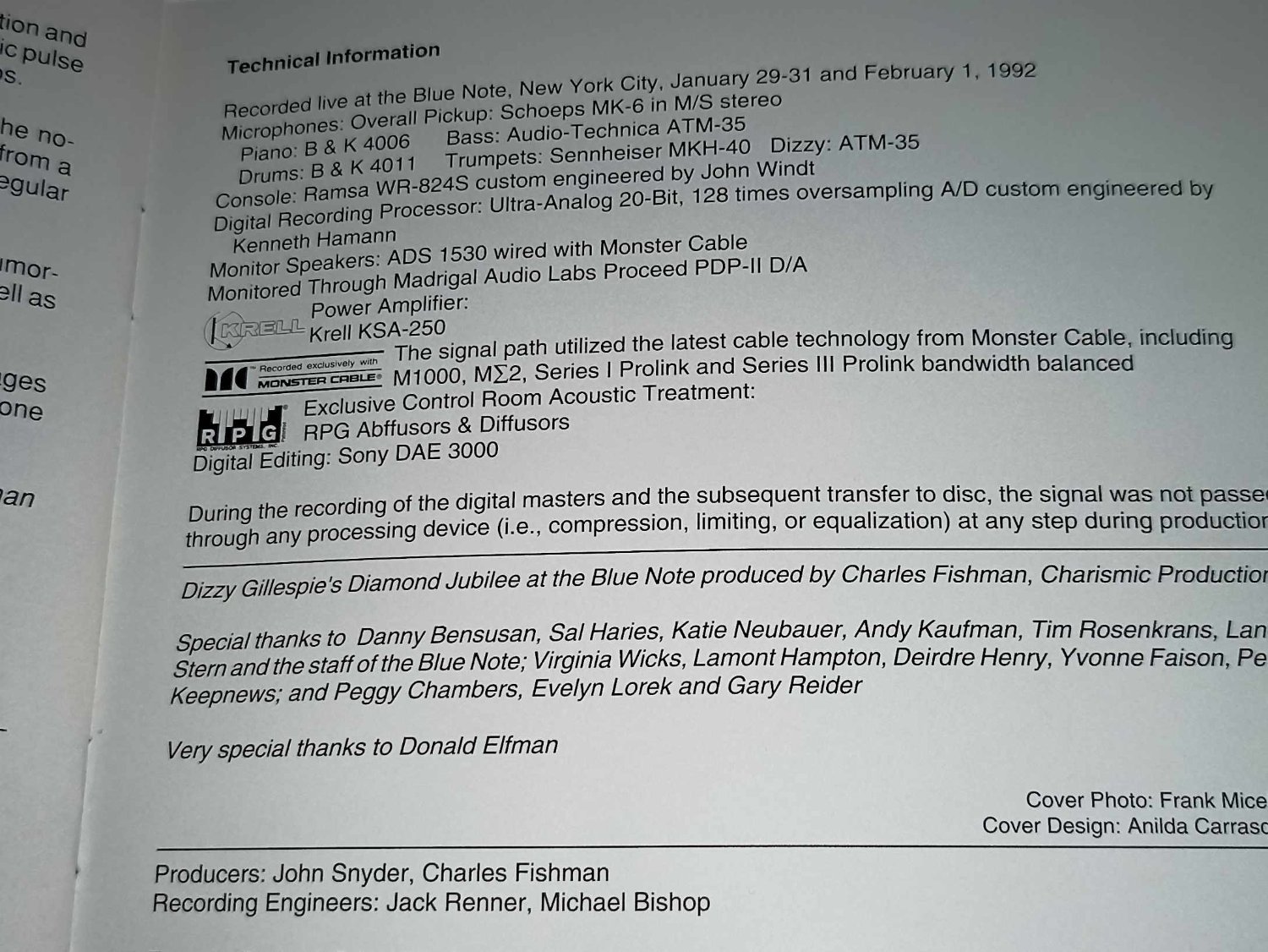

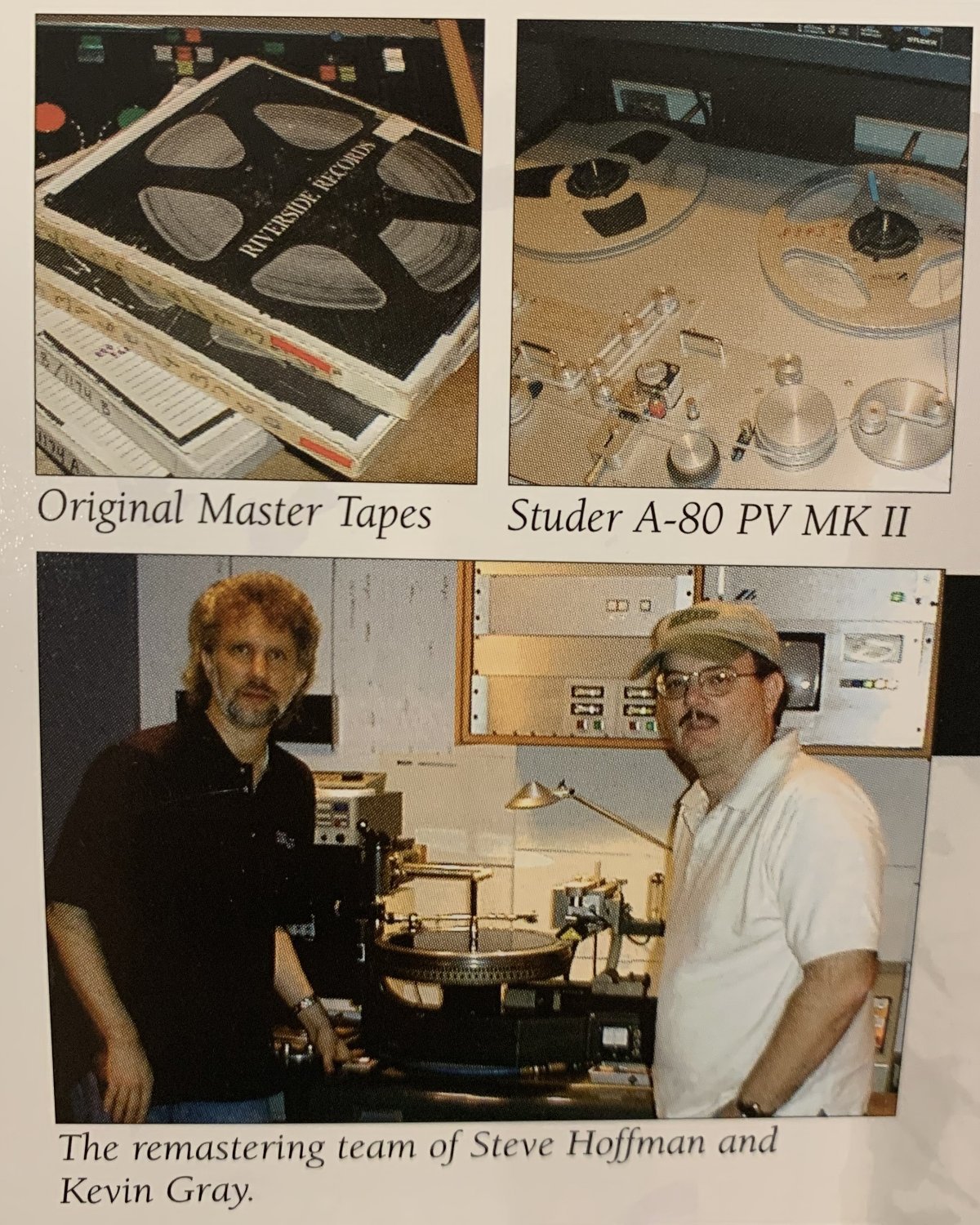

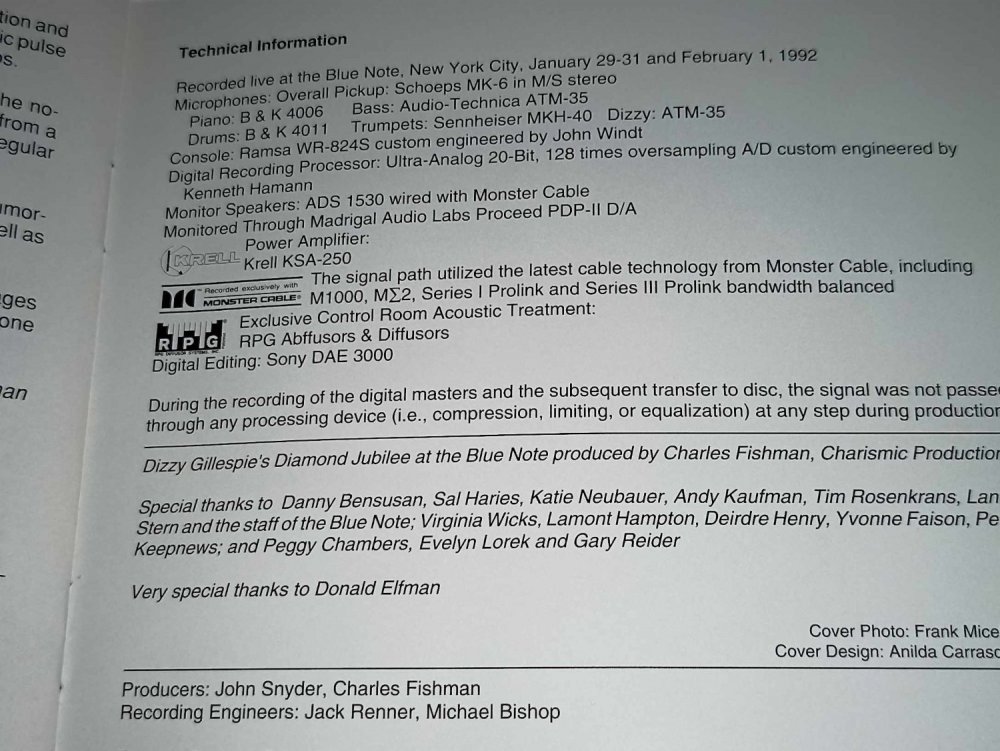

А чем это разумно? Каких артефактов, если мы в идеале выше 20 кГц не слышим? если мы это не сляшим, то как это негативно может повлиять на результат? домолнительная нагрузка на высокочастотники и не более... У меня нередко возникает вопрос, может ли звук тех же 21кГц влиять на человеческое восприятие на уровне подсознания и работы мозга? Суждение о том, что на виниле 14-17 кГц и не более, для меня пустой звон. То есть в начале 80х, когда для мастеринга под винил преимущественно использовалась лента, убивали верхний диапазон. "Подубивали" низы в зависимости от длины стороны и сводили в моно до 150 гц или более. Длительность звучания стороны опрелеляло максимальную глубину дорожки, что в свою очередь ограничивало бас по амплитуде. ну и моно для баса для надежности. Я не исключаю, что могли давить и верхний диапазон чтобы резец не перегревать при записи чрезмерным осцилированием. пока не могу ни опровергнуть ни подтвердить эту мысль... -
-
-
-
Прочитал. В этой же статье что Вы любезно предоставили, пишут Оптимизированный SRPP: Если мы подключим конечную нагрузку к рис. 4а, то обеспечим дополнительный канал для протекания тока. Когда нижний триод отключается, V2 достигает максимальной проводимости, и этот ток поступает в нагрузку. Когда проводимость V1 будет полной,, Проводимость V2 достигнет минимальной, и ток потечет из нагрузки вниз по нижнему триоду. Мы видим, что ток активно подается в нагрузку и отводится из нее; нагрузка получает разницу в потребляемом токе между двумя клапанами, следовательно, это двухтактный режим, и мы имеем истинную SRPP. Очевидно, что если нагрузка импеданс очень высок – как у резистора 1 МОМ, – тогда ток, подаваемый на него, невелик, и мы имеем довольно жалкий пример двухтактной работы, но, тем не менее, он двухтактный. В старых телевизионных схемах обычно V2 подавал на нагрузку больший ток, чем V1. Однако в аудиосистеме мы больше заинтересованы в том, чтобы оба клапана в равной степени влияли на ток нагрузки и максимально увеличивали этот ток, и это то, что мы будем называть ‘оптимизированным SRPP’. Несколькими авторами уже было замечено 18,19, что глубокий нуль в THD может быть получается при правильном сочетании Rk и Rload, и значения почти точно соответствуют значениям оптимизированной схемы. Это неудивительно, поскольку идеально сбалансированный двухтактный усилитель подавляет все гармоники четного порядка, что приводит к минимальному значению THD. Однако SRPP не имеет по-настоящему двухтактных входных сигналов, поскольку входной сигнал на верхний триод уже был усилен нижним и поэтому будет содержать некоторые дополнительные искажения. В результате величина нагрузки, обеспечивающая наиболее полное подавление искажений , обычно на 10-20% ниже значения, найденного методом расчет, а также будет довольно непредсказуемо изменяться в зависимости от производственных различий между образцами. Однако не стоит забывать, что лучше использовать нагрузку, которая немного больше , чем слишком маленькая, так как искажение быстро увеличивается и становится ниже критического значения. В следующий раз… Если вы надеялись увидеть немного больше из этого SRPP в этой статье (а не усилитель на половину микрона), то я должен признаться, что немного преувеличиваю; всегда заставляю их желать большего. Однако во второй части этой книги я обещаю оправдать ваши ожидания и показать, как рассчитайте оптимальные значения резисторов для SRPP и рассмотрите несколько распространенных вариантов схем и их применение. -
-
Ну если Вами обнаружено небыло, то "видимо" это так и есть. Ну а я как простой оцифровщик своего винила вижу подобное. Не зависимо, какой сигнал на этой частоте, он присутствует и он генерируется картриджем..... едем дальше... Цифр по разнице в массе подвижных частей пока не нашел. но есть сравнительное описание различий ММ и МС. Выделил для случая, читать все будет скучно: The Moving Coil (MC) Cartridge The moving coil-type cartridge reverses the position of the magnets and coils. Two coils are attached to the cantilever and move within the field of a fixed permanent magnet located inside the cartridge body to form the generator. The coils are much smaller than the coils used in the moving magnet design, and they are made from very thin copper wire. The lower effective tip mass of the MC stylus assembly gives it some significant advantages over the MM-type assembly. The electrical signal that is generated by this arrangement is a low-impedance, low-output-level signal. This may not appear to be desirable at first, but this very lightweight assembly allows for much wider frequency response, improved transient response, more detailed reproduction overall and, in particular, the reproduction of signals that are low in level, which a heavier moving magnet assembly may miss. Moving coil cartridges are extremely small, precision devices that are typically more expensive than their moving magnet counterparts. The increased cost is a result of such precision and the increased difficulty in manufacturing. They are preferred by audiophiles due to their measurable and subjectively better performance, however. The moving coil cartridge produces a low output level which requires an additional stage of gain to play at sufficient volume. Higher quality stereo amplifiers and receivers may provide this additional gain by providing a phono section designed specifically for this purpose. Often there will be a set of dedicated phono inputs labeled “MC” for use with turntables employing a moving coil type cartridge. If the amplifier or receiver does not have an MC phono section, a separate step-up transformer or MC phono stage can be used between the turntable and the amplifier or receiver to provide this gain. Moving coil-type cartridges are delicate compared to moving magnet cartridges and typically do not have user-replaceable stylus assemblies.
-
-
