USB-флэш файловый проигрыватель на PCM5102. Своими руками -Дёшево, но с очень хорошим звуком.

lenivo

By lenivo
in Digital

 Share

Recommended Posts

lenivo Proficient

lenivo

Posted
  • Author
Posted

Тут скорее проблемы в панельке - она не может воспроизводить 32 битные записи, она может только CD качество воспроизводить 16 бит 44,1 кГц и чуть больше по Блютузу..... Через Блютуз можно Hi-rez файлы гнать........ но это не хайрезовский формат чистый это всё равно перекодировка в формат для Блютуза....... Но это было понятно изначально - стоимость панельки именно это и предполагает. И закрывает самую массовую потребность по звуковым форматам. Более высокое качество звука требует больше ресурсов от процессора и сильно больше памяти и как бы всё это требует более высокопроизводительного процессора и с внешней памятью - а это уже более сложное программное обеспечение - получаем нормально звучащий аппарат с такой поддержкой за 60 т.р . А высоко качественный аппарат за 500 т.р. стоимостью.........

  • Like (+1) 1
  • Replies 296
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

lenivo
lenivo

Файловый проигрыватель с USB флэшек на основе готовых модулей с хорошим звуком с ПДУ.   KCX TFT2.8 PLAYER02_V2.3 + PCM5102 ДЕШЕВО и СЕРДИТО. НО с ОЧЕНЬ качественным звуком. Управление с помо

Antur
Antur

Не люблю истории без конца, поэтому рассказываю. Наконец то собралось в кучу все необходимое для данного проекта, и получилось следующее. Собрался наконец бутерброд из отдельных комплектующих, и

Rezvoy
Rezvoy

Собственно сабж:

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted

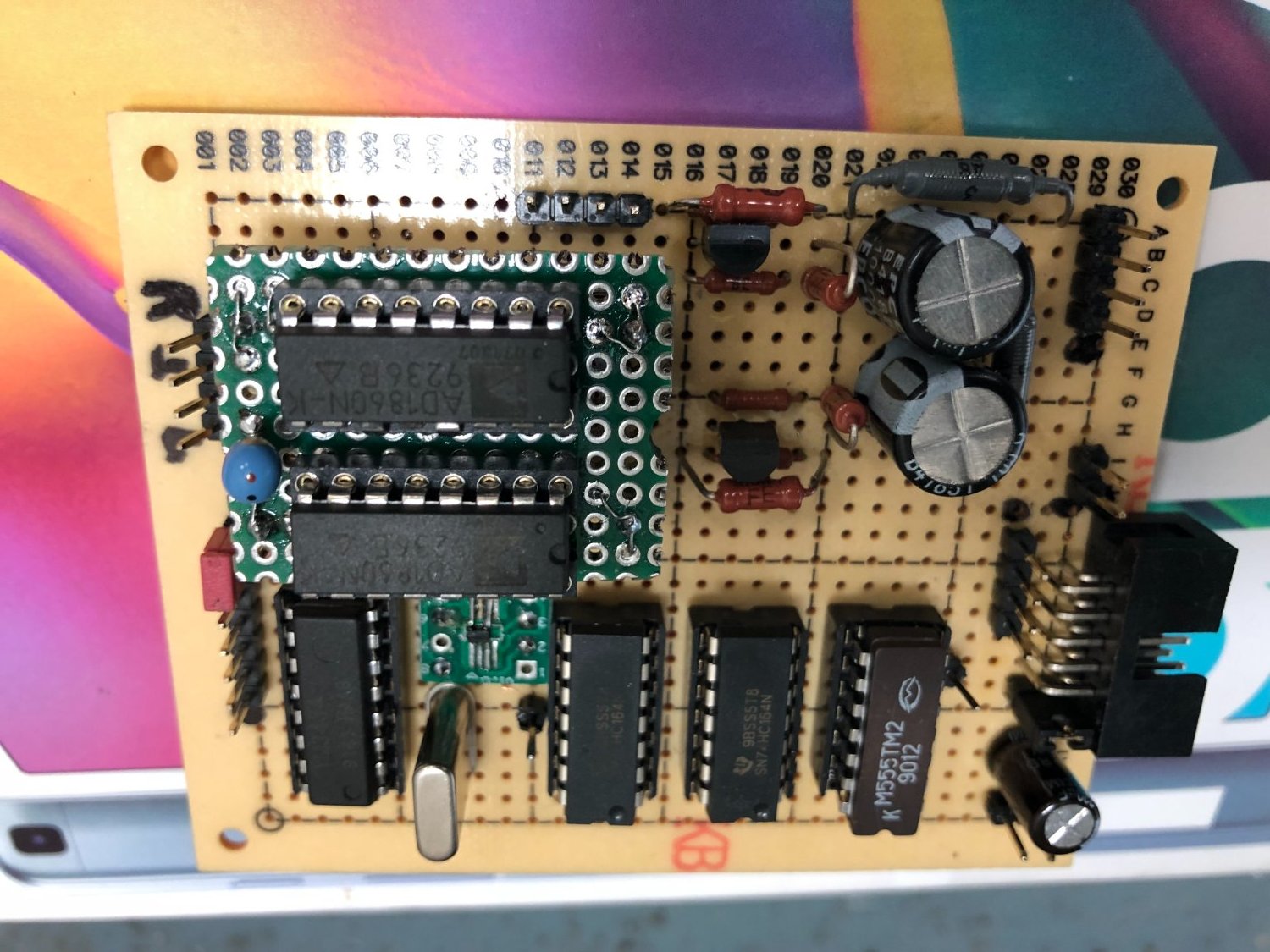

Пришли AD1860, поставил на переходнике вместо AD1865. Результатом доволен, жду заказанные YM4113B.


  • Like (+1) 2
СЮТ Local

СЮТ

Posted
Posted

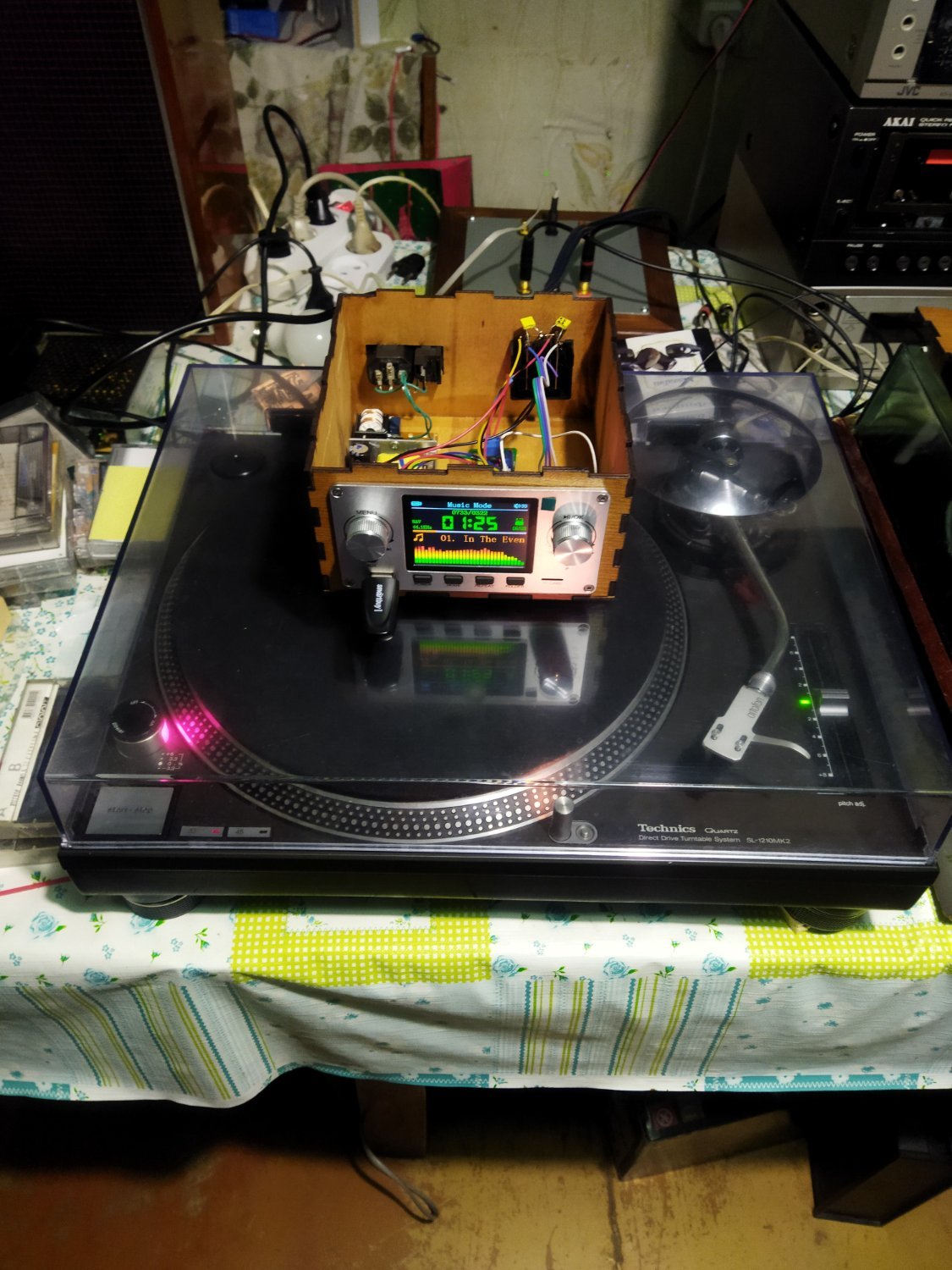

Закончил сегодня второй плеер на панельке китайской, внешний цап подключил, запустился с пол-пинка, кондесаторы 2200 убрал с платки и распаял на разъёмах:


Через Блютуз подавал сигнал со стрима - полёт нормальный!

Купил ещё одну, чёрную, как у Резвого, думаю на аккумуляторах сделать...

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted
В 07.10.2025 в 10:17, Rezvoy сказал:

А цап к нему тот же PCM5102 или вот такой https://www.ozon.ru/product/es9018k2m-es9018-i2s-vhod-tsap-dekoder-plata-mill-plate-1921919136/. Выход ему при желании можно перевести на двухполярный и поменять керамику на слюду.

Заказал на Озоне.. отпишусь по факту замены. Думается старый конь борозды не испортит..а там поглядим.

Rezvoy Local

Rezvoy

Posted
Posted
5 часов назад, ВАК сказал:

Заказал на Озоне.. отпишусь по факту замены. Думается старый конь борозды не испортит..а там поглядим.

Я завтра выложу доработку, если не запамятую. У меня он уже в коровушку пристроен.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

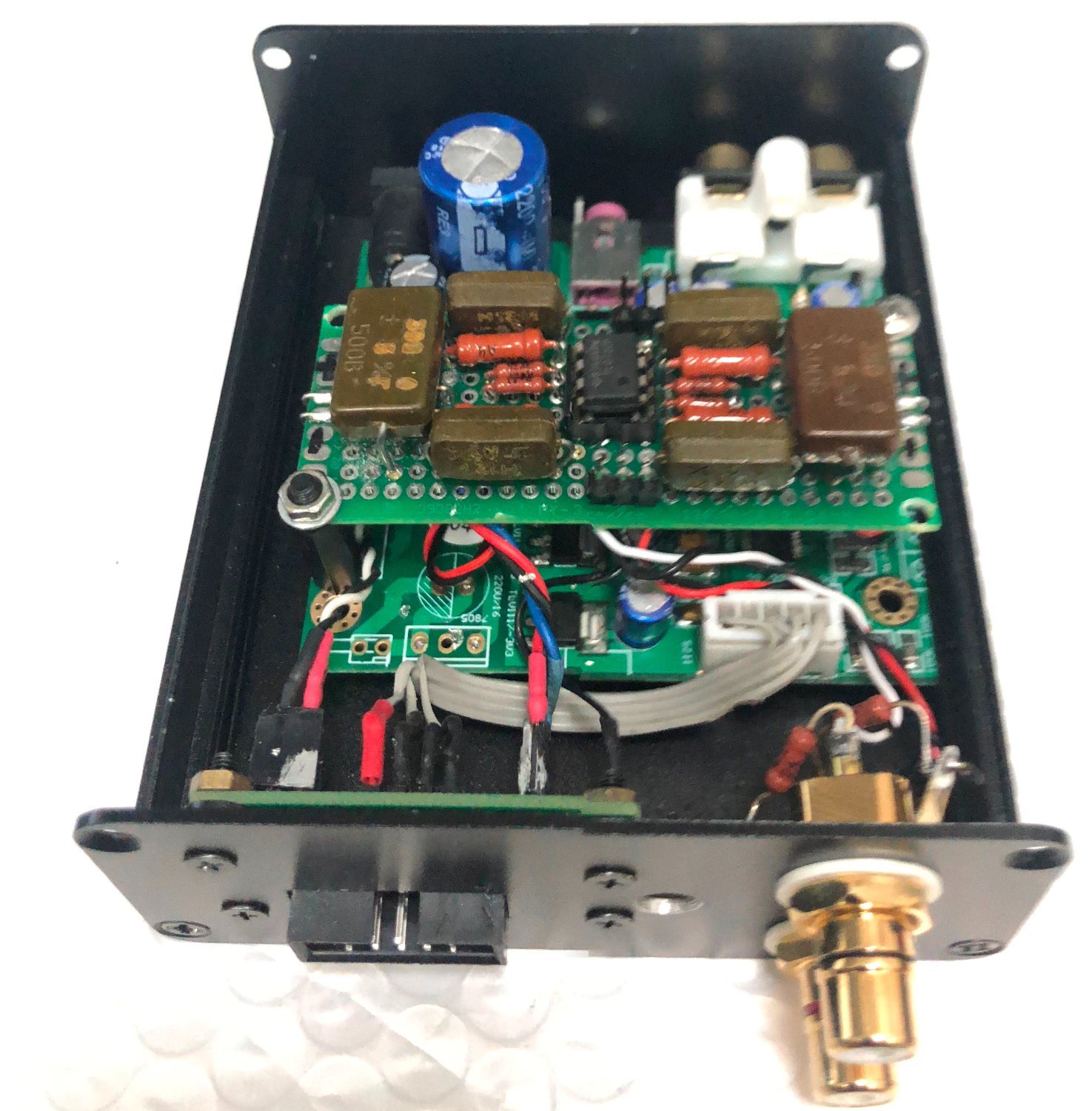

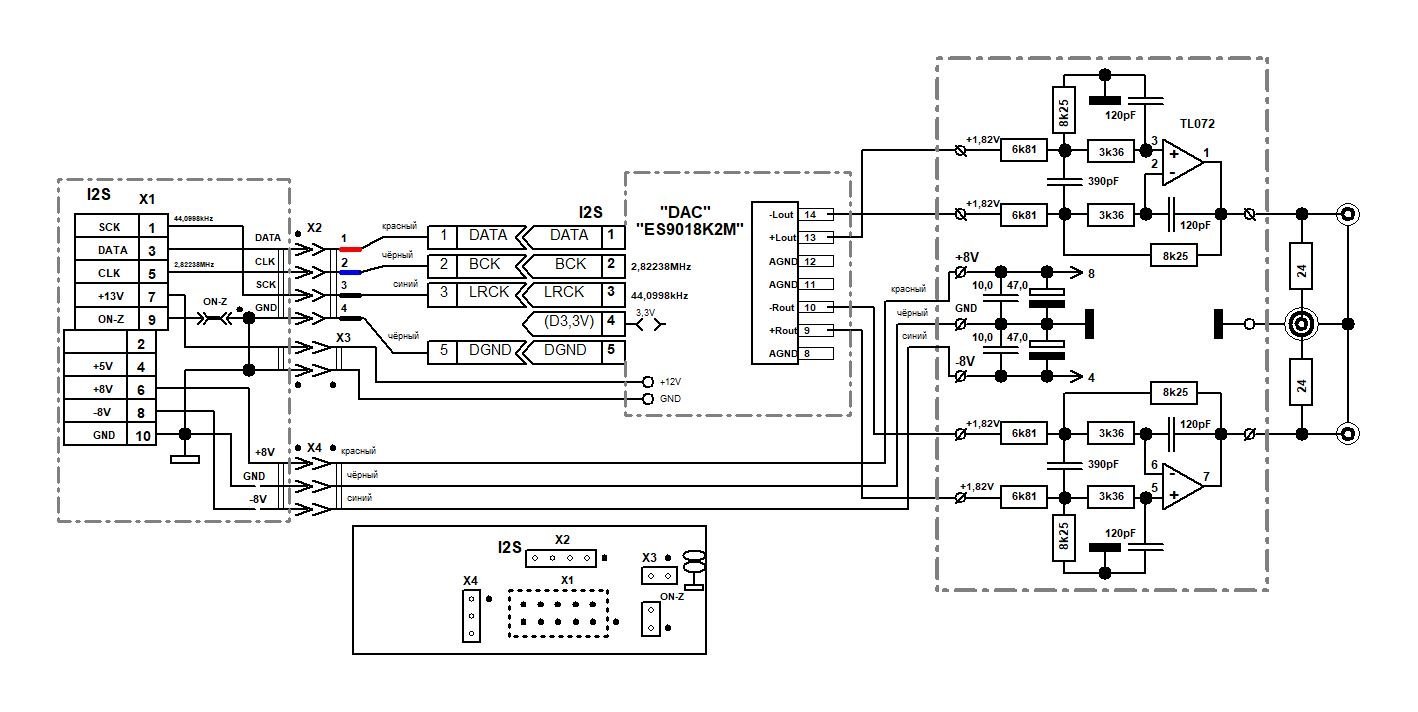

Собственно сабж. Конденсаторы слюда, резисторы С2-14, С2-29. Операционник у китайцев никудышный, беда не в том, что плох, а в том, что перемаркирован явный хлам.


ES9018 I2S DAC.jpg

  • Like (+1) 3
  • Thanks (+1) 1
  • 2 weeks later...
Rezvoy Local

Rezvoy

Posted
Posted
1 час назад, ВАК сказал:

Приехали с черными мордами...ES9018K2M едут...уши уже чешутся:smile-03:

Я сейчас за такой отправлюсь:https://aliexpress.ru/item/1005005803469636.html?spm=a2g2w.orderdetail.0.0.40494aa67leVbx&sku_id=12000034407574217&_ga=2.27697532.158824664.1764562801-625226273.1646814973

Будем посмотреть - впечатление от схемы положительное, выясним насколько правильно топологию развели...:smile-15:

  • Like (+1) 1
DYA Proficient

DYA

Posted
Posted
14 часов назад, ВАК сказал:

Приехали с черными мордами...ES9018K2M едут...уши уже чешутся:smile-03:

Мне тоже идет из Китая комплект..

ВАК Community Regular

ВАК

Posted
Posted

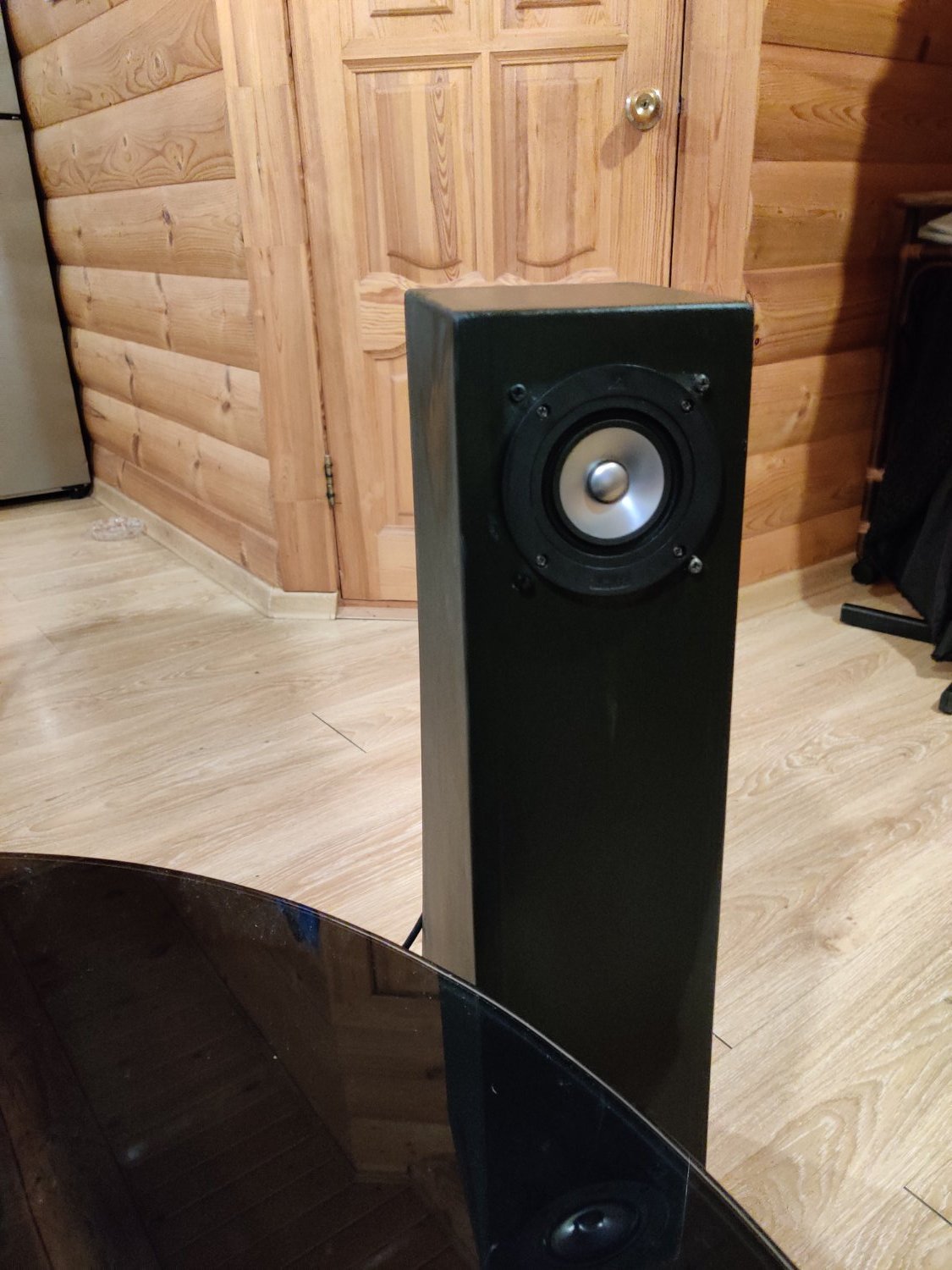

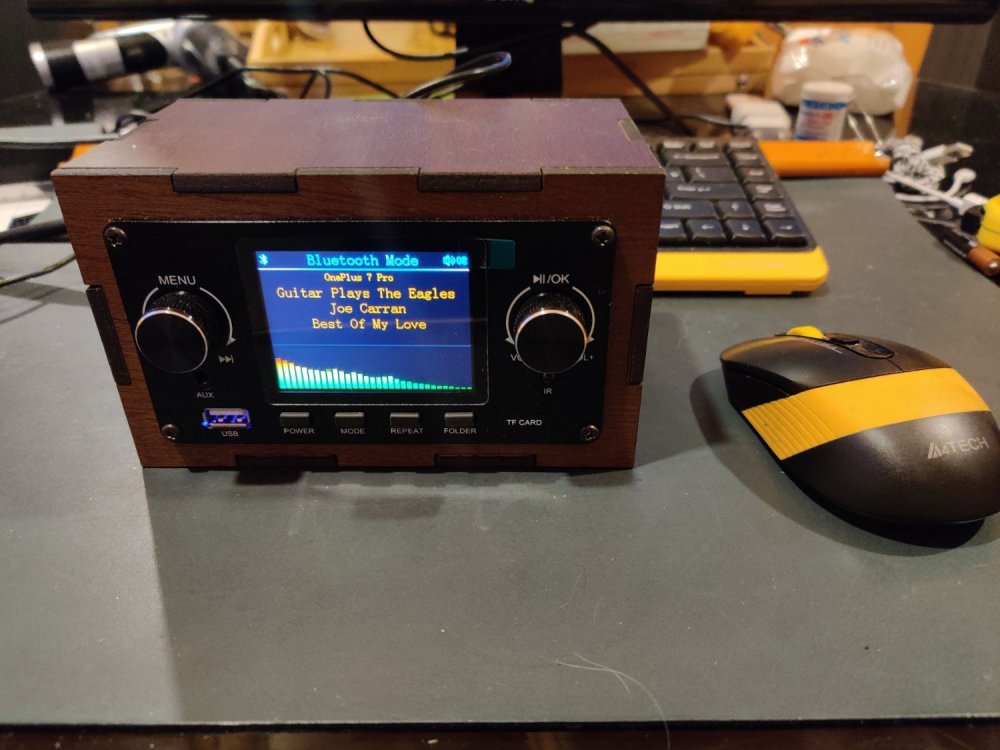

Одел черного в темное. Добавил TPA3118..вроде родные, 32 ноги. Пока повесил   РСМ 5102. Жду ES9018. Хотелось бы отметить что мои, теперь около компьютерные,  мини Фрюгеля с Markaudio Alpair 5 через блютуз очень и очень живенько и детально вплоть до 50 гц. Питание 19 вольт, от какого то монитора.




  • Like (+1) 3
ВАК Community Regular

ВАК

Posted
Posted

вот уж часа два переслушиваю любимые треки... и чую вау особого от сабры я не получу...все устраиват...но все познается в сравнении

ДимДимыч Mentor

ДимДимыч

Posted
Posted
1 час назад, ВАК сказал:

вот уж часа два переслушиваю любимые треки... и чую вау особого от сабры я не получу...все устраиват...но все познается в сравнении

ВАК! Акустику нужно менять.

Тогда получишь то что ты хочешь.

ВАК Community Regular

ВАК

Posted
Posted
44 минуты назад, ДимДимыч сказал:

ВАК! Акустику нужно менять.

А вы это слушали? И давайте не засорять ветку.

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted

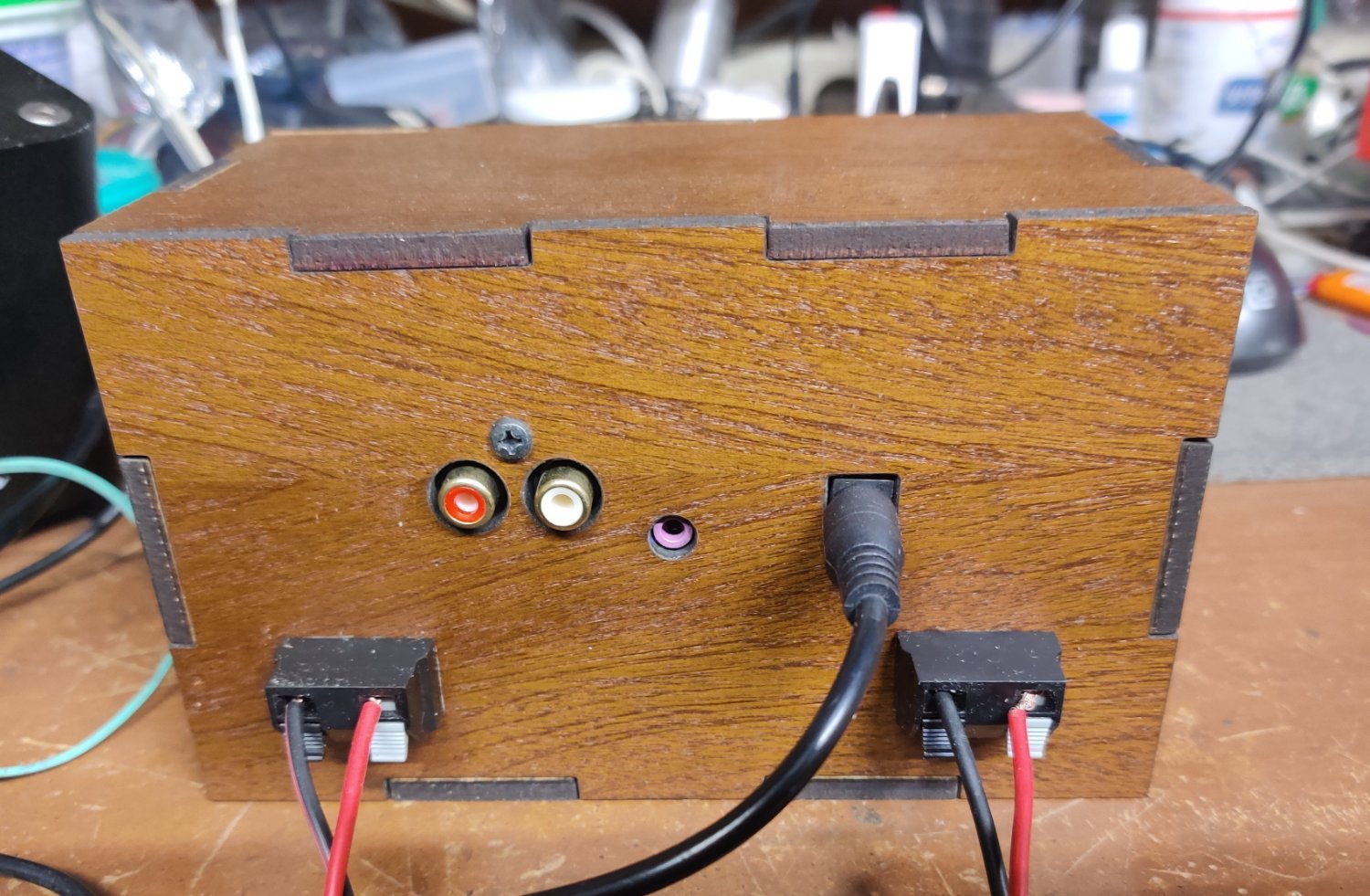

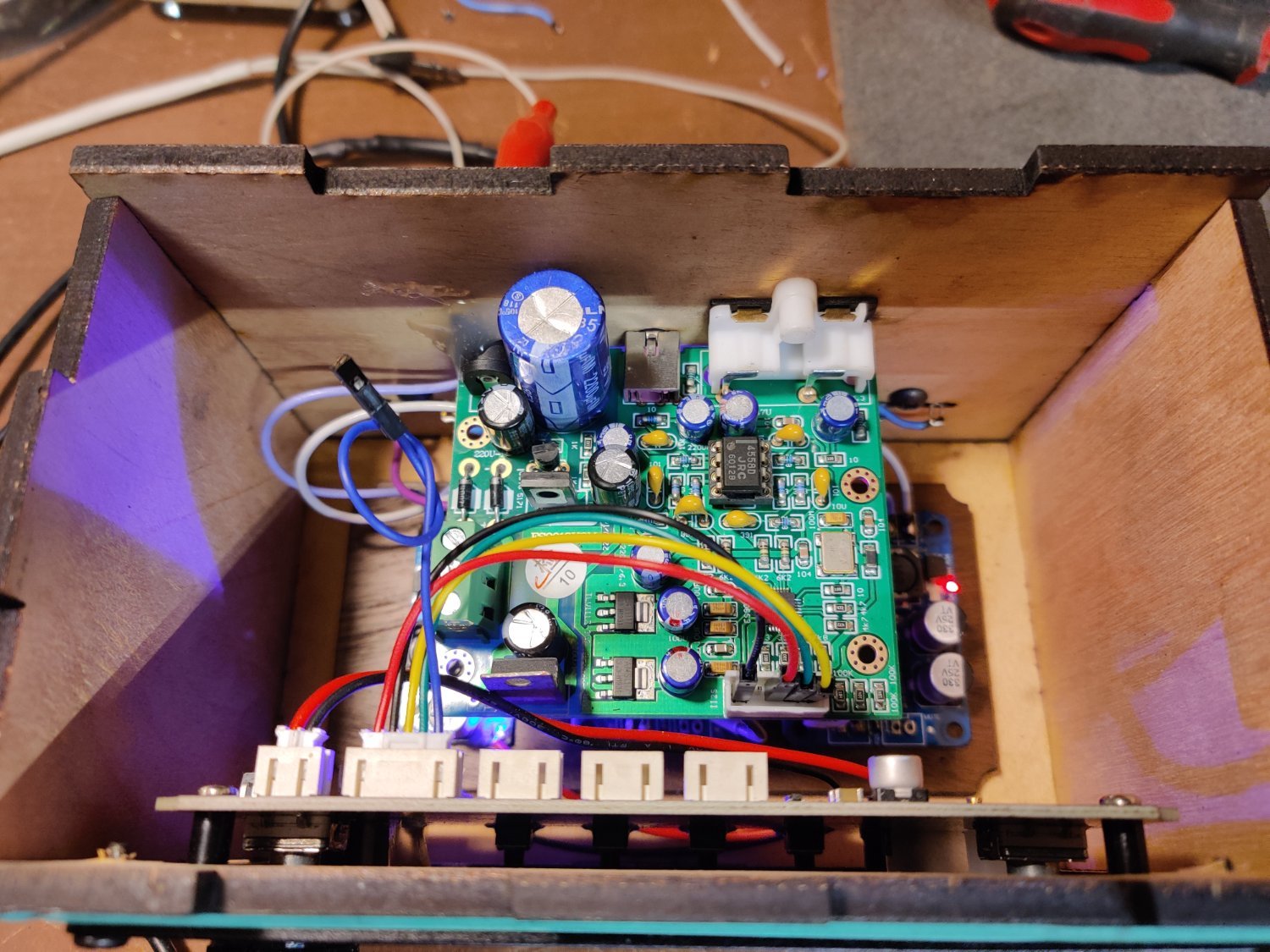

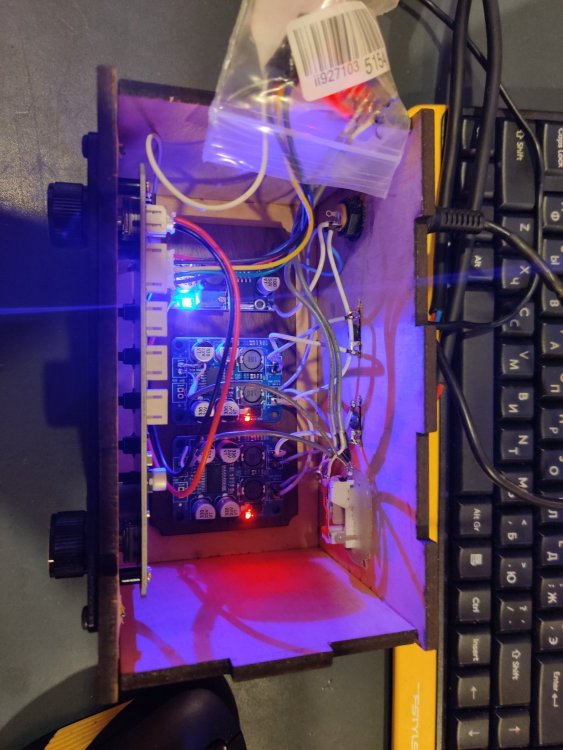

Приехала. Переделал заднюю стенку. Вживил. По звуку ничего не скажу. Надо на горячую сравнивать с 5102. Заменил микру на качественную 4558D. Сточил лишний пластик на пинах, чтобы глубже садились в разъем. Добавился само собой пусковой ток. Уже захлопал БП 19/2.5, включил 12/3. Полет нормальный. Мощность мне не нужна. Ищется пока пленка на 100 и 390 пФ.

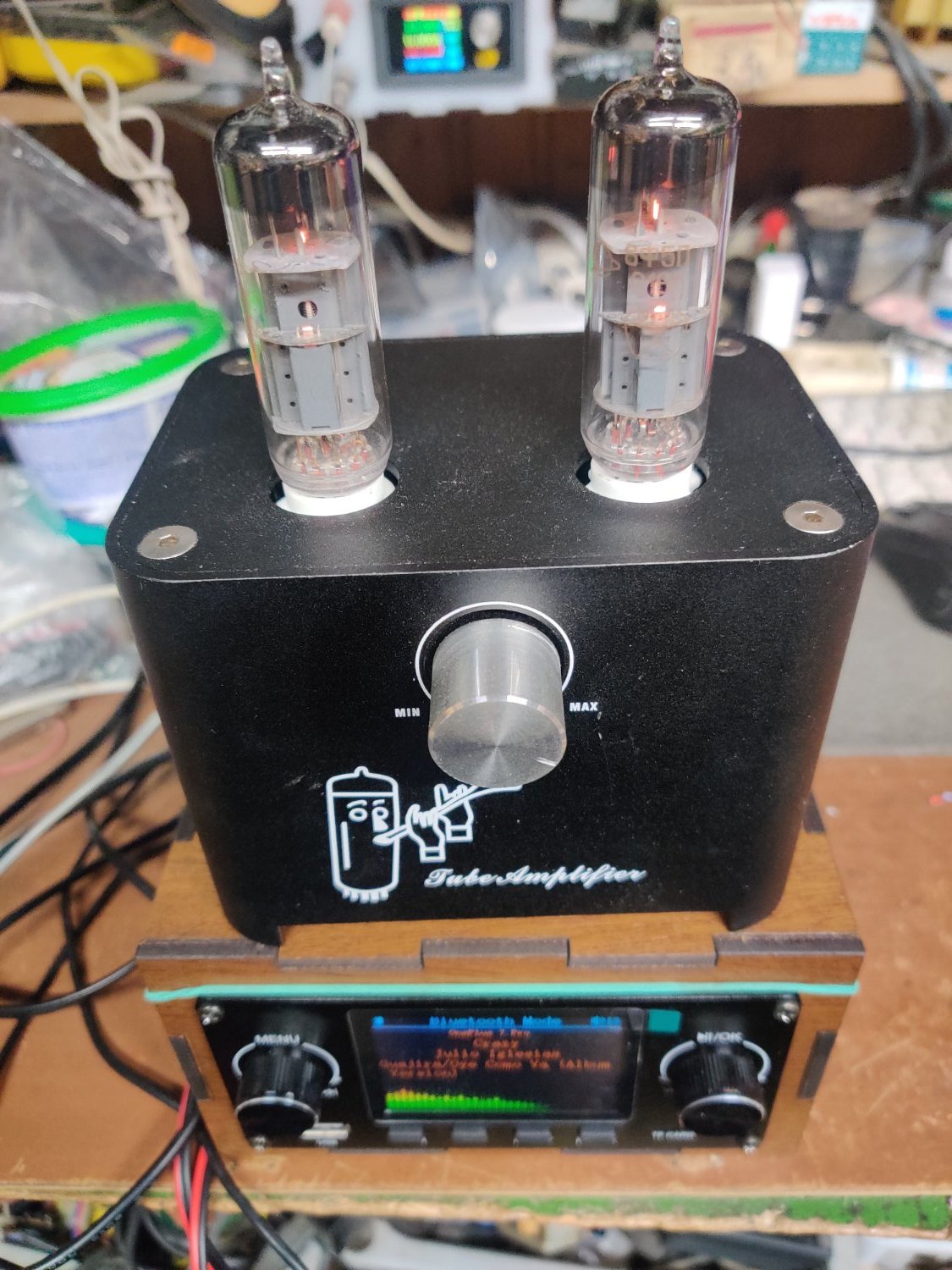

Сладкая парочка...





  • Like (+1) 1
