USB-флэш файловый проигрыватель на PCM5102. Своими руками -Дёшево, но с очень хорошим звуком.

lenivo

By lenivo
in Digital

 Share

Recommended Posts

Antur Proficient

Antur

Posted
Posted
39 минут назад, Rezvoy сказал:

если нет опыта их прослушивания

Опыта нет, но нет причин не верить на слово имеющим такой опыт. Спасибо, я подумаю над Вашим предложением!

  • Replies 304
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

lenivo
lenivo

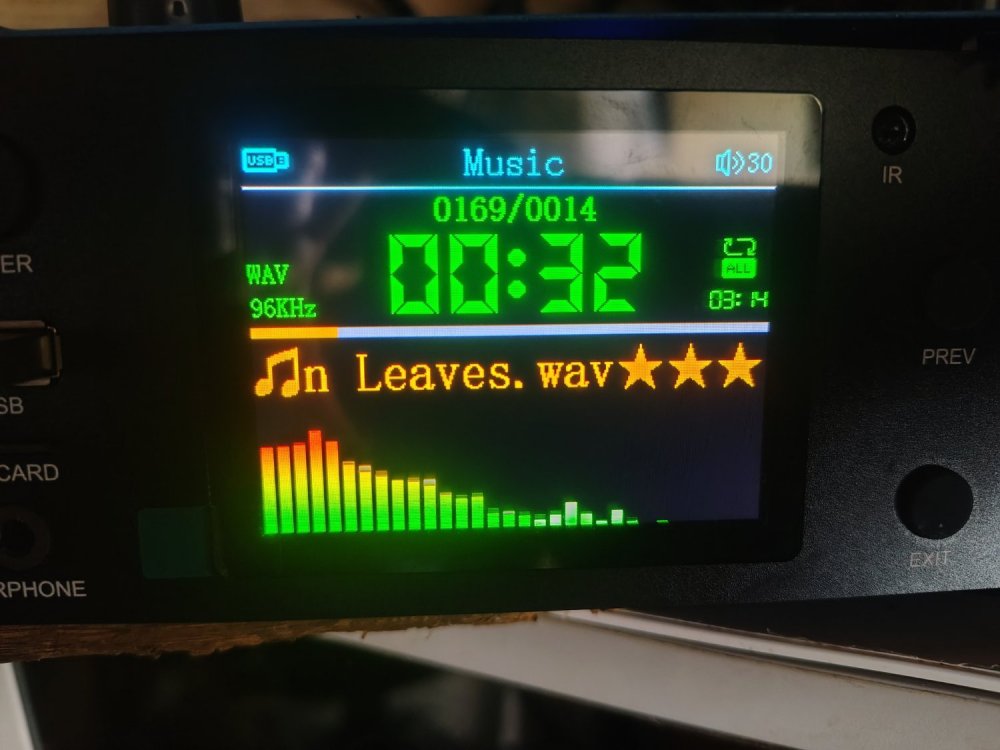

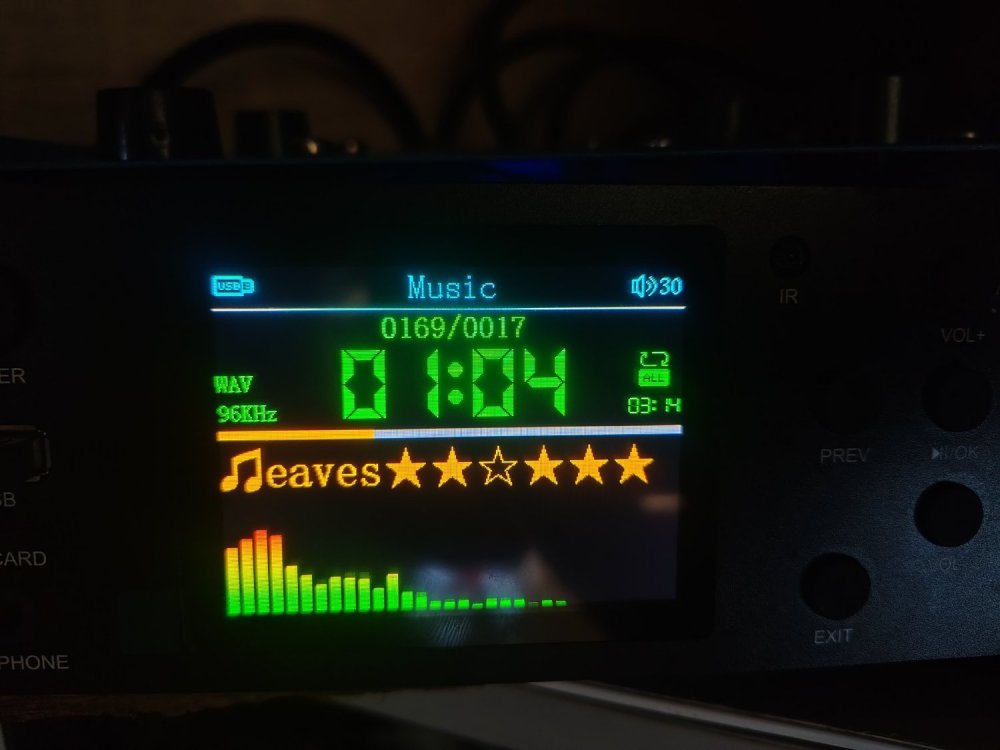

Файловый проигрыватель с USB флэшек на основе готовых модулей с хорошим звуком с ПДУ.   KCX TFT2.8 PLAYER02_V2.3 + PCM5102 ДЕШЕВО и СЕРДИТО. НО с ОЧЕНЬ качественным звуком. Управление с помо

Antur
Antur

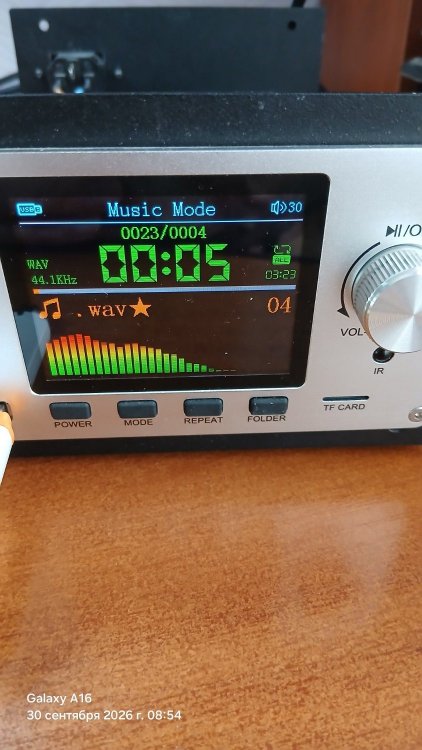

Не люблю истории без конца, поэтому рассказываю. Наконец то собралось в кучу все необходимое для данного проекта, и получилось следующее. Собрался наконец бутерброд из отдельных комплектующих, и

Rezvoy
Rezvoy

Собственно сабж:

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted

Будьте бдительны-не подключайте панельку к  компу без изолятора! На работе прошел бросок по сети с последующим отключением- вылетел и мини комп и панелька. Ибо USB у компов нынче без мостов , а к панельки еще и без супрессоров.

  • Thanks (+1) 1
Antur Proficient

Antur

Posted
Posted
16 часов назад, Rezvoy сказал:

Будьте бдительны-не подключайте панельку к  компу без изолятора! На работе прошел бросок по сети с последующим отключением- вылетел и мини комп и панелька. Ибо USB у компов нынче без мостов , а к панельки еще и без супрессоров.

Перед ИБП в щите стоит контроллер напряжения с защитой...как то раз были пляски с нолем на входе, холодильник в морг, варочная панель в ремонт, модуль дежурки вынесло...все что было за ИБП живое

Antur Proficient

Antur

Posted
Posted
В 19.12.2025 в 16:32, Antur сказал:

Есть в том числе и ES9038Q2M и например AK4490...

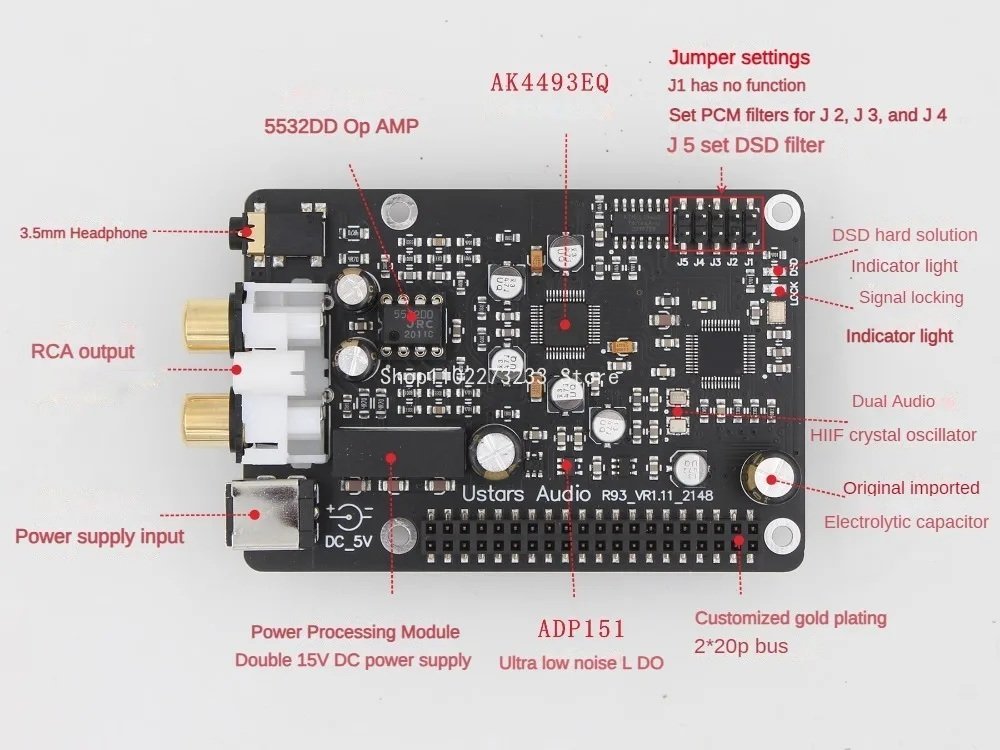

В общем я взвесил все против и заказал ЦАП AK4493 в исполнении для Raspberry Pi с платой CLCфильтра для ее питания.

ЦАП


Фильтр




  • Like (+1) 1
lenivo Proficient

lenivo

Posted
  • Author
Posted
1 час назад, Antur сказал:

В общем я взвесил все против и заказал ЦАП AK4493 в исполнении для Raspberry Pi с платой CLCфильтра для ее питания.

ЦАП


Фильтр




А заказали с дополнительной платой конденсаторов? Дополнительные конденсаторы в питании ЦАПа вещь очень полезная. Только танталовые жёлтые конденсаторы напрягают-не всегда хорошо себя в звуке показывают...... но конечно это конструктива их применения.

Будут интересны ваши отзывы по этому цапу.

Antur Proficient

Antur

Posted
Posted
57 минут назад, lenivo сказал:

А заказали с дополнительной платой конденсаторов?

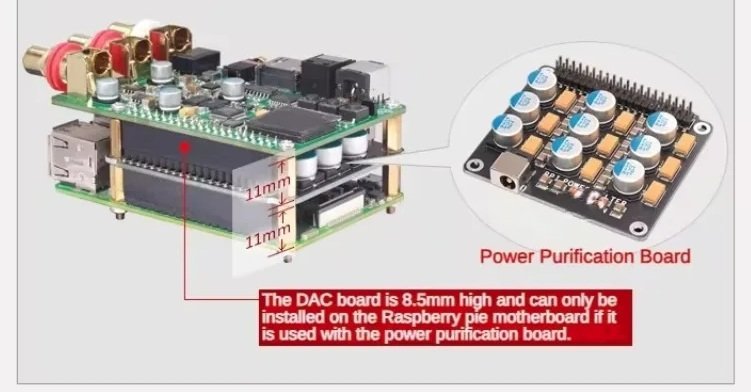

Если совсем конкретно, то вот такую плату фильтра заказал


  • Like (+1) 1
Antur Proficient

Antur

Posted
Posted
1 час назад, lenivo сказал:

Будут интересны ваши отзывы по этому цапу.

У меня сейчас дежурный ЦАП Topping E30 II на двух AK4493S используеться для звука с компьютера в паре с усилителем Douk Audio NS-13G Mini TPA3116, я пробовал подключал его на свою основную систему в кабинете. Если нет с чем сравнить его звук все достаточно не плохо, придраться на мой вкус есть к чему: низы не очень убедительные, слегка рыхлые какие то, верх недостаточно прозрачно звучит, ну как будто mp3 с не очень высоким битрейтом, но в целом весьма достойно. Для звукового сопровождения и музыки с Ютюба более чем достаточно.

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted

Набрел тут на  впечатления  от 5102..Думаю будет интересно всем

Купил желтую плату (которая с I2S входом, без XMOS) с цапом PCM5102A с али.

Подцепил к китайской Аманеро. Дополнительно вывел переключатель режима цифрового фильтра (нога 11). Пришлось помучится немного с отгибанием ноги, которая на этой плате была припаяна на общий провод.



В режиме нога 11 = 0 [ FIR mode - Normal latency] цап звучит с немного гипертрофированными низами, которые имеют хороший контроль, при этом СЧ слегка провалены и замылены. ВЧ частоты чистые и ясные. Звучание инструментов крупное и очерченное, но проваленность СЧ немного портит звуковую картину.



В режиме нога 11 = 1 [ FIR mode - Low latency] цап заметно приобретает более широкое ясное звучание по СЧ и ВЧ. При этом гипертрофированность низов пропадает, их начинает недоставать (на моей небольшой акустике). Крупность и очерченность инструментов немного снижается.



В целом звучание PCM5102 очень понравилось. Оно живое, естественное, без признаков синтетики. ЦАП всеяден на любых композициях от классики до транса.

Даже экзотические треки, записанные в формате выдачи данных на ЦАП как 352kbps / 32bit, звучат отлично.



Естественно что 5102 не переиграет AD1853 и ESS9018, но в классе ультрабюджетных ЦАПов, я рискну сказать что это лучшее что удалось услышать.

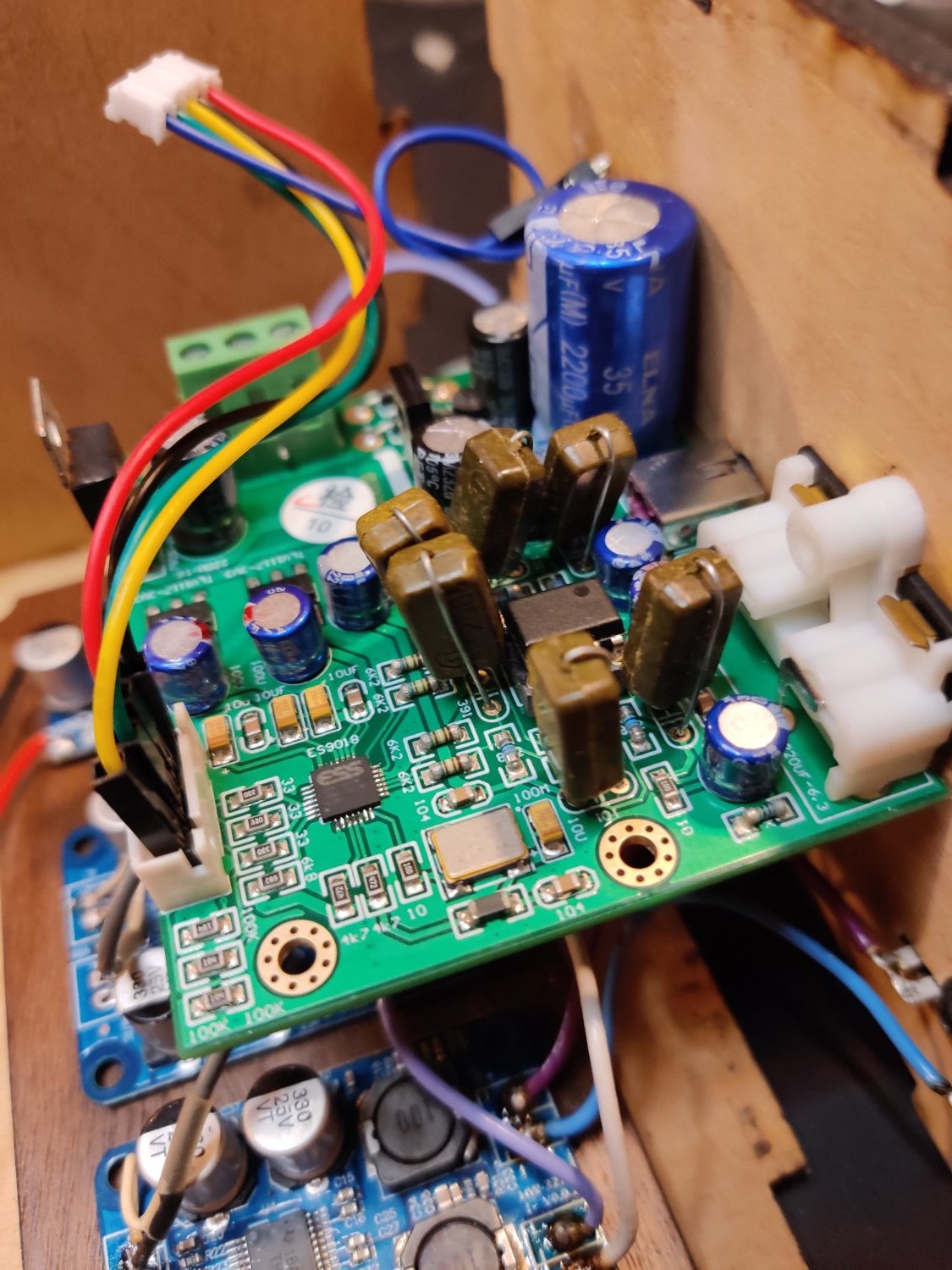

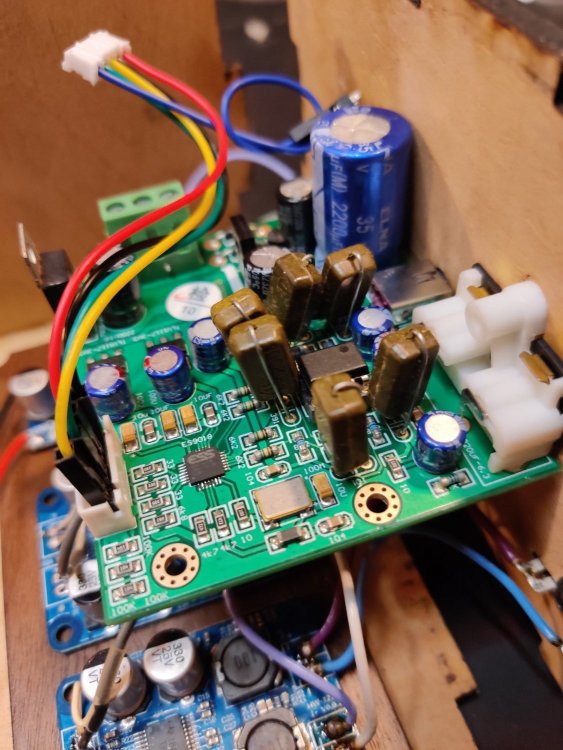

Доработки платы:

- Питание AVDD, аналоговое +3.3в, было доработано, родной стабилизатор AS1117-3.3 удален и на макетной плате спаян стабилизатор на ADM7150-3.3.

- Конденсаторы в обвязке ADM использованы Elna silmic II.

- вся керамика истреблена и заменена на фторопласт.



Ess9018 с керамикой и танталами в цепях? Нет уж извольте. Звук тут уже похоронен.






Мои красавчики... Желтые танталы на очереди.

BAA Master

BAA

Posted
Posted
43 minutes ago, ВАК said:

Мои красавчики... Желтые танталы на очереди.

И это пройдет...
Большинство качественных конденсаторов имеют искажения много ниже порога слышимости. В том числе пресловутый лавсан. Танталы, если kemet или vishay, стоят в питании со вполне конкретной целью. Ставить вместо них что "получше" не стоит...

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Без перевода  питания опера на двуполярное замена конденсаторов- пустые хлопоты. Тантал трогать незачем, а вот китайские элны на выходе- это фигня.

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted

Да вот смотрю уже на них..ищу замену. В каких пределах емкости безболезненно можно заменить?

ВАК Community Regular

ВАК

Posted
Posted

F это что за величина?

А насчет замены КСО это вы погорячились..запело то что никогда не пело, а именно тыловые колонки от Sony из нулевых



ВАК Community Regular

ВАК

Posted
Posted

Всех Камрадов с новым 2026-м!

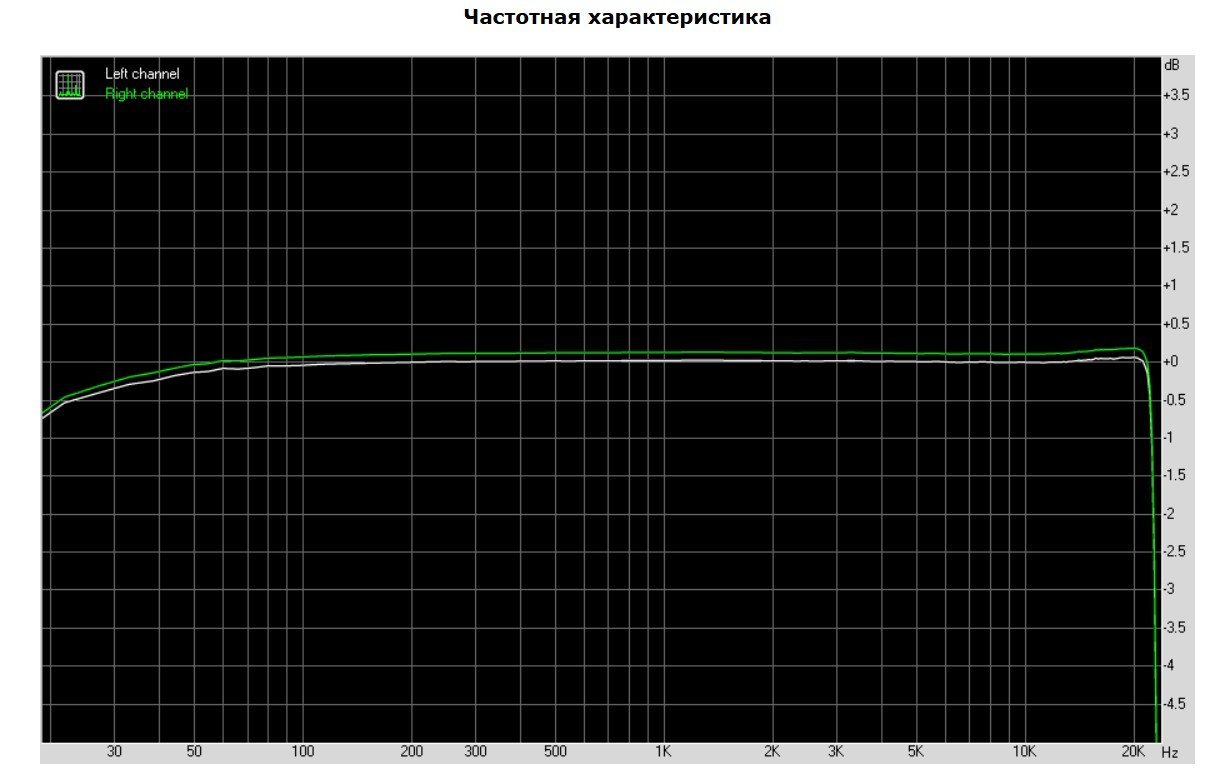

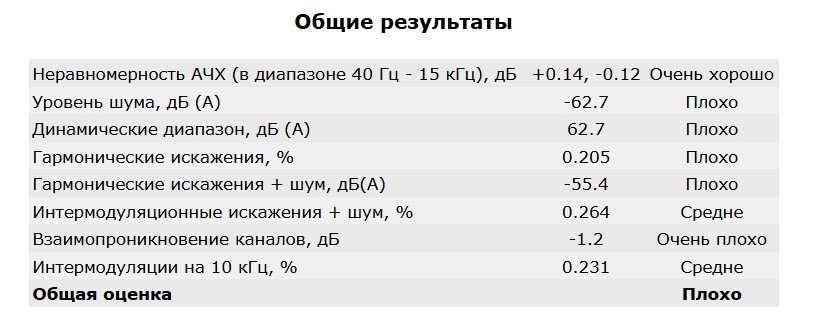

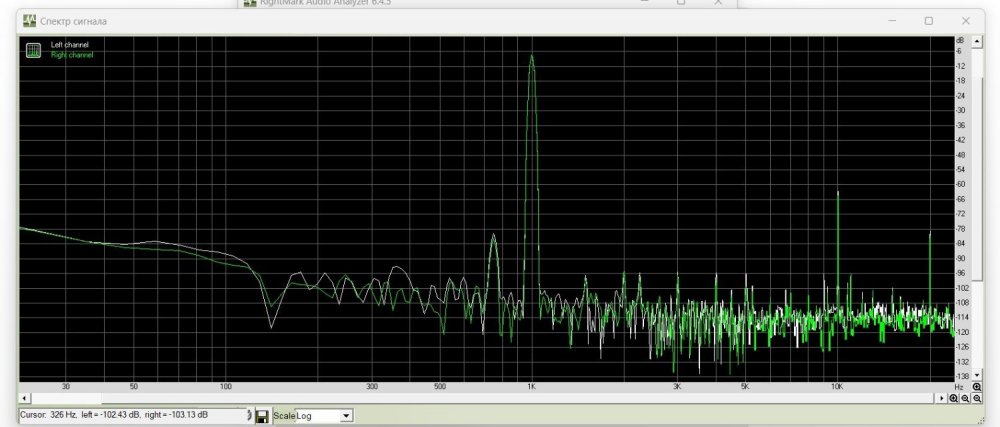

Со светлой головой решил прокачать панельку с ES9018. Тестировал как с импульсным питанием, так и от батарей. Результат один и тот же.  Карта Фокусрайт, проверенная.

Ваши предложения по улучшению характеристик сравнимых с кассетной декой?

А в общем звуком то я доволен.

Снимок экрана 2026-01-01 142916.jpg

Снимок экрана 2026-01-01 143316.jpg

Снимок экрана 2026-01-01 143345.jpg

ВАК Community Regular

ВАК

Posted
Posted

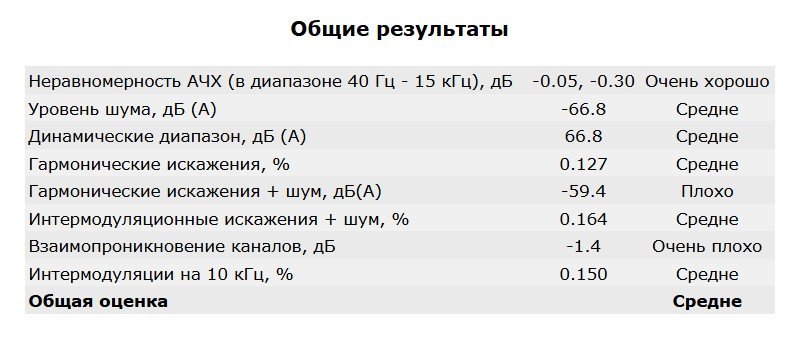

А теперь внимание на экран. Анализы после замены выхлопных конденсаторов на качественные.

Снимок экрана 2026-01-02 010957.jpg

  • 3 weeks later...
ВАК Community Regular

ВАК

Posted
Posted

Народ пропился, проснулся. Опять пошли заказы на сборку и корпуса. Воистину - народный получился аппаратик.

Идин товарищ уже продает свой TEAC-NT503 после прослушивания плеера на его дорогущем комплекте. И это в режиме Блюпуп из Qobuz. ES9018 на выхлопе.

Russ3000 Local

Russ3000

Posted
Posted
2 часа назад, ВАК сказал:

Идин товарищ уже продает свой TEAC-NT503 после прослушивания плеера на его дорогущем комплекте. И это в режиме Блюпуп из Qobuz. ES9018 на выхлопе.

Неужели Тик был настолько плох?

ВАК Community Regular

ВАК

Posted
Posted

Ну скорее не так уж плох, как его кривое приложение для стрима.Для чего собственно он и разрабатывался. Плюс разработчики давно положили на него болт. А если человек не слышит разницы, то зачем его держать и ждать когда он превратится в хлам. Прогресс неумолим.

Rezvoy Local

Rezvoy

Posted
Posted
15 часов назад, ВАК сказал:

Народ пропился, проснулся. Опять пошли заказы на сборку и корпуса. Воистину - народный получился аппаратик.

Идин товарищ уже продает свой TEAC-NT503 после прослушивания плеера на его дорогущем комплекте. И это в режиме Блюпуп из Qobuz. ES9018 на выхлопе.

Я так понял вы уже кучу панелек перепробовали, вопрос: по прежнему язык только чайна и английский? А то мне где-то попалась картинка экрана с кириллицей.

ВАК Community Regular

ВАК

Posted
Posted

Я плотно сел на стрим через LuckFox Pico Max. Проект разрастается и улучшается. Давно хотел отвязаться от компа и поэтому эти конверты уже на заднем плане.

  • 2 weeks later...
Rezvoy Local

Rezvoy

Posted
Posted

В общем, Китайц и есть Китайц - очередная панелька проработала недельку на РСМ ку по I2S и интерфейс сдох - остался в живых только MCLK. Релиз с буферной 74125 пока работает.
