А чео там сравнивать, думаете будет разница в звучании цифровой части от примененного стабилизатора?:smile-03:

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

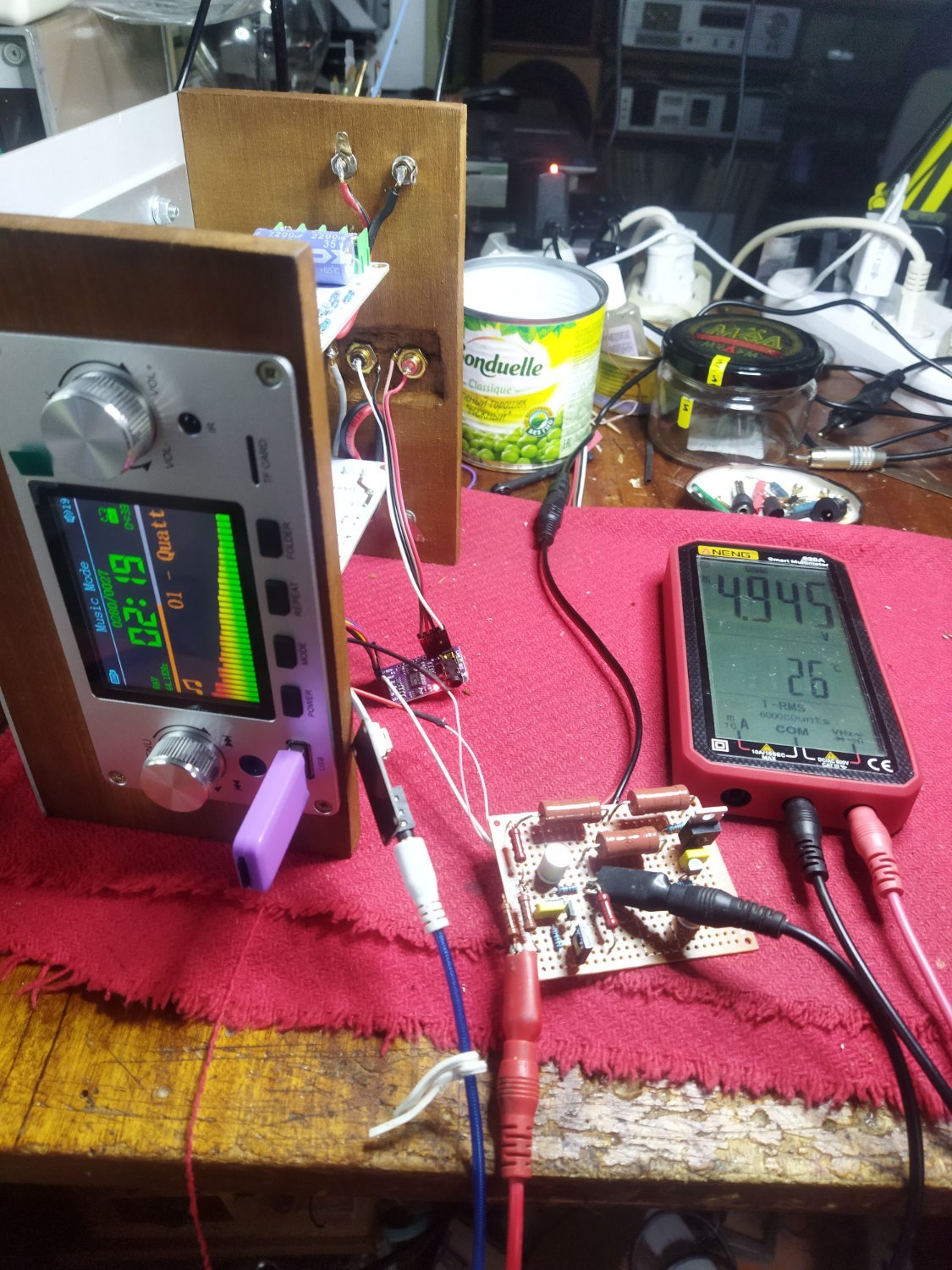

Закончил с темой шунтов и панелек цифровых - и снова стало скучно:

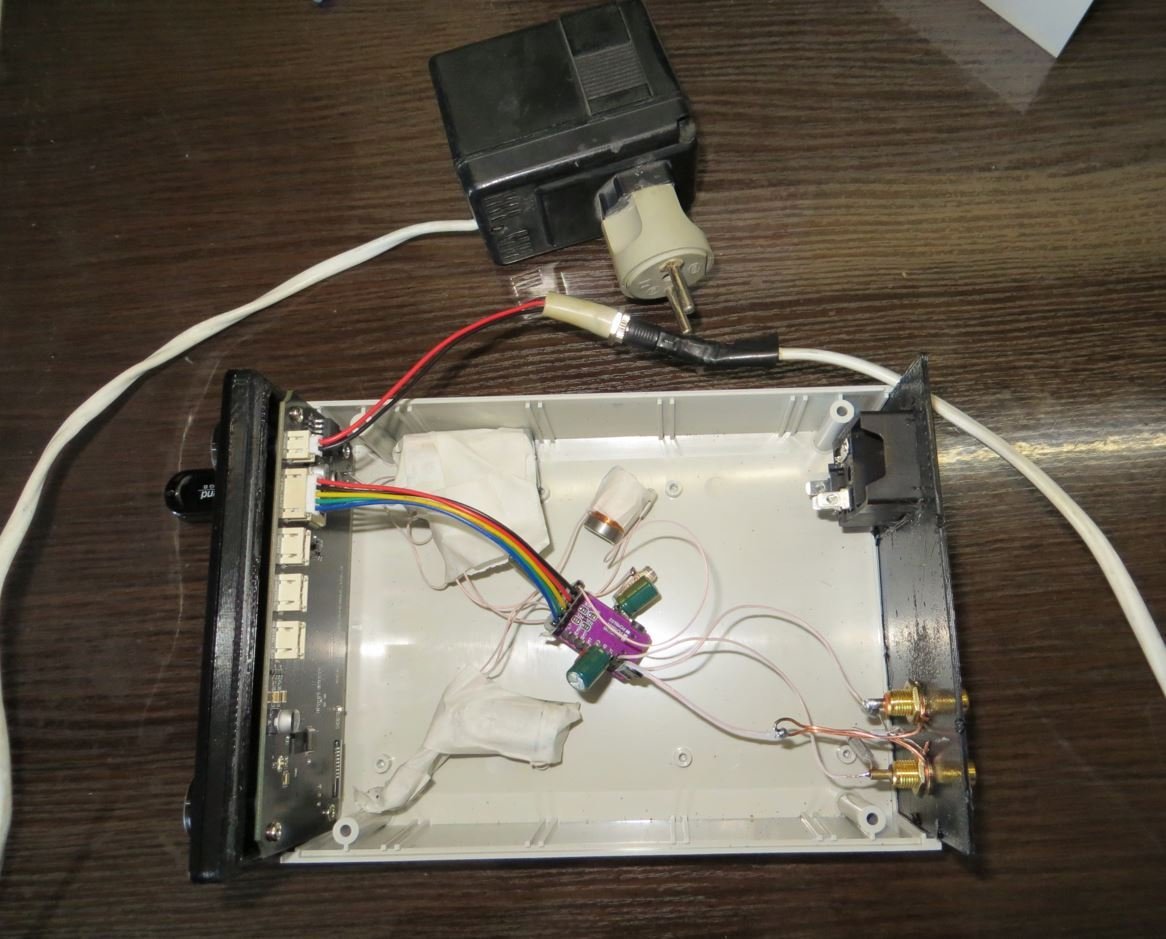

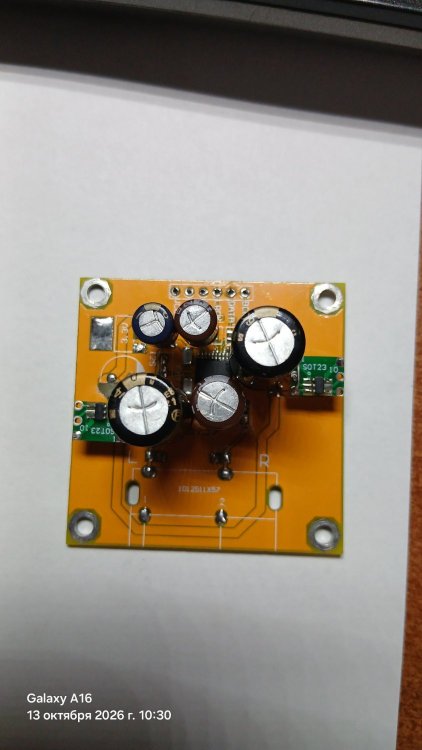

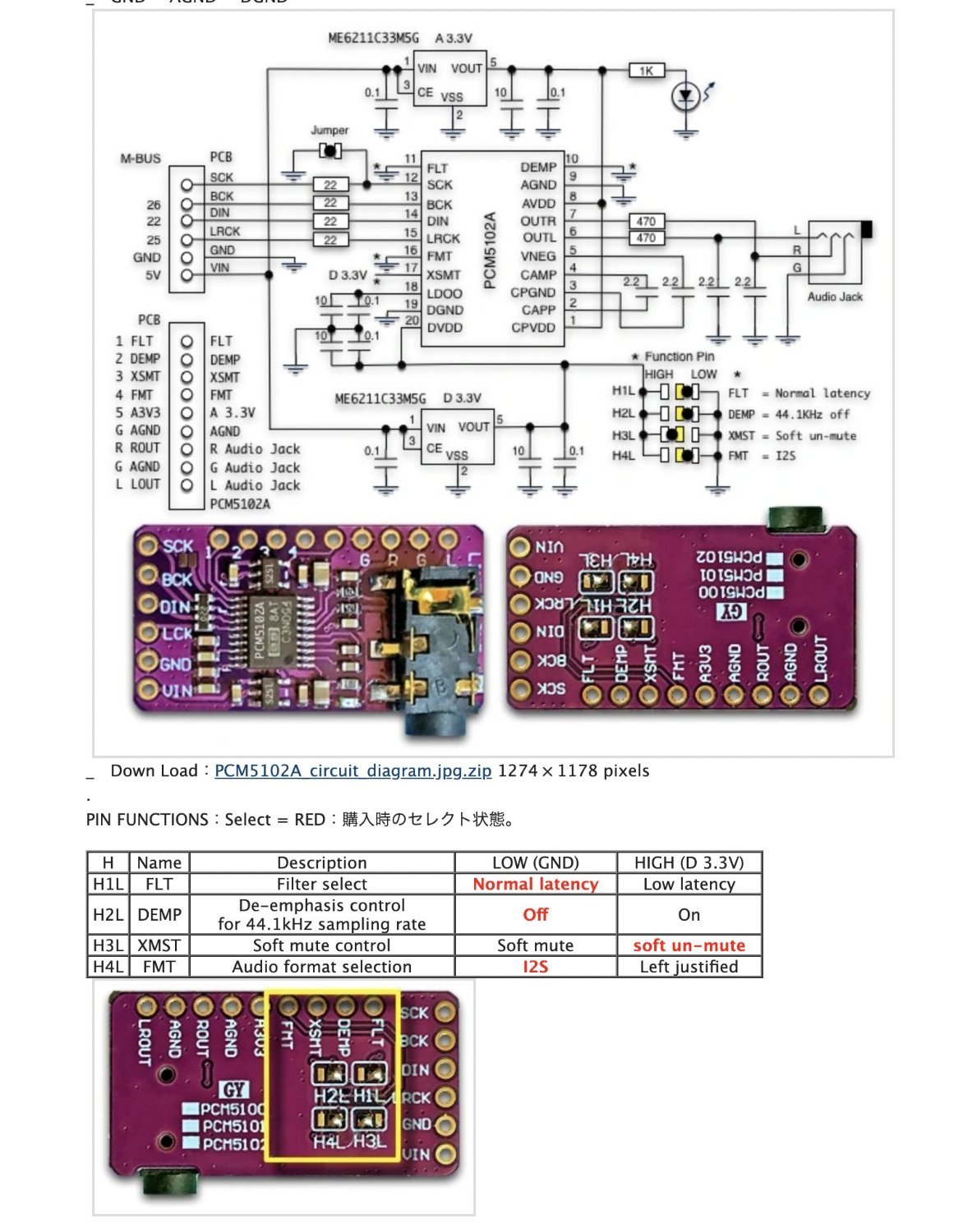

Внешний цап запитан от своего шунта:


Греется дырявая плата, но - терпимо, послушал - не погано, зевнул и пошёл спать...))

  • Like (+1) 1
Posted
1 час назад, СЮТ сказал:

Греется дырявая плата, но - терпимо, послушал - не погано,

Теперь нужно увеличить количество емкостей на линии 5 вольт - 3800 мкф - 15 000 мкф

И на плату цапа напрямую припаять конденсаторов



Один конденсатор просто паяется на на ногу 3,3 вольта - Это поддержка цифрового питания цапа. Здесь достаточно 1000  - 3800 мкф + шунт(FKP или фольговый полистирол).

А по аналоговому питанию надо припаиваться - нижний ряд у звукового разъёма - через один ряд стоит большой керамический конденсатор - вот к нему удобнее припяться. Да даже 3800 мкф +шунт - значительно добавляет качества звука.


Posted
9 часов назад, Russ3000 сказал:

А чео там сравнивать, думаете будет разница в звучании цифровой части от примененного стабилизатора?:smile-03:

Тот, кто купит "дорогой ultra hi-fi" стабилизатор безусловно будет говорить о том, что он звучит лучше, а в чем лучше, из-за чего и как уже останется его секретом :smile-17:

  • Smile 1
Posted

  То есть вы оба согласны с тем, что разница в применённых стабилизаторах в цифровой части не слышна?

  • Like (+1) 1
Posted
1 час назад, RSD сказал:

  То есть вы оба согласны с тем, что разница в применённых стабилизаторах в цифровой части не слышна?

Задача микросхемы ЦАП собственно и состоит в том, чтобы просто перевести цифру в аналог, ей главное максимально чистое питание, без просадок и помех, что вполне себе могут обеспечить линейные стабилизаторы по типу 7812 и им подобных, а дальше в аналоговом тракте вероятнее всего с оооооооооочень небольшой вероятностью что-то влиять да будет, кстати да, попробуйте тогда микросхему цап от кенотрона запитать, может что-то да выйдет )))

P.s. говорим о оригинальных деталях, от нормальных производителей, которые совершенно не обязательно должны быть дорогими, с поддельной хренью я сам работал, и там да, разница есть, но на то это и есть хрень, чтобы лежать в урне

  • Like (+1) 1
Posted
7 минут назад, W_L сказал:

кстати да, попробуйте тогда микросхему цап от кенотрона запитать, может что-то да выйдет )))

  А что именно должно выйти?



  • Like (+1) 1
Posted
2 минуты назад, RSD сказал:

  А что именно должно выйти?



Ну  и задал вопрос касательно результата:smile-31:

Может кто-то да захочет провести такой эксперимент



Posted
6 минут назад, RSD сказал:

Я это делал не раз, результат слышно. :smile-46:

Кенотрон к микросхеме цап :smile-57:

Остались ли у вас фото проектов, или архивные фото, в интернете таких дел не встречал ??

Posted

Да и шунтировать цифровое питание лучше всего керамикой, пленка плохо себя на ВЧ ведет.

1 час назад, RSD сказал:

Я это делал не раз, результат слышно. :smile-46:

Именно цифровое питание в ЦАПе?.

Posted

Лично я питание организовал так:

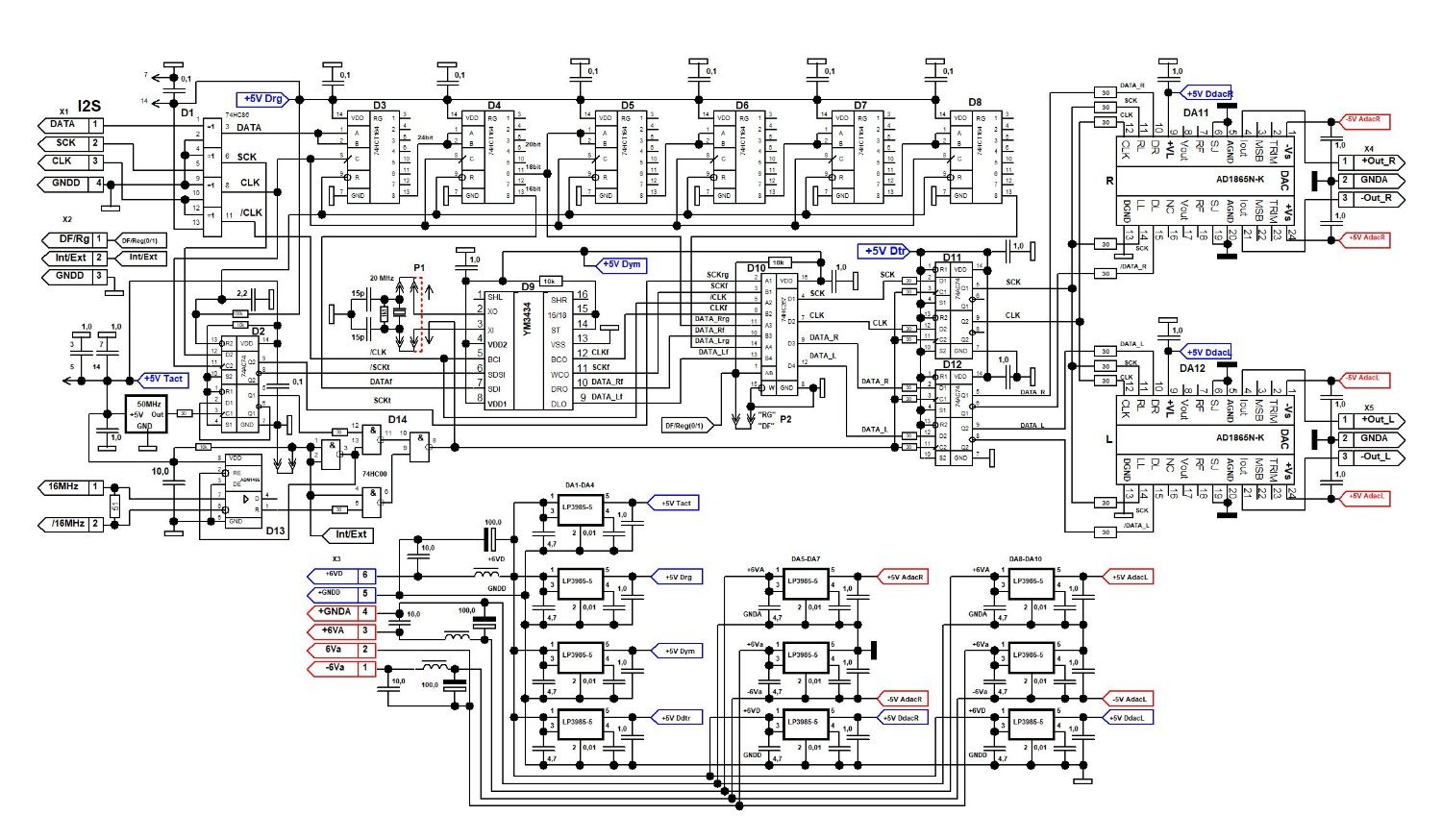

 Вторичные источники поближе к потребителю. Сами питаются от стабов на LM ках.




  • Like (+1) 2
Posted

  А что вас удивляет? Мне было интересно, вот я и пробовал по всякому. Всё это прекрасно слышно, но не факт, что так надо делать. :ab:

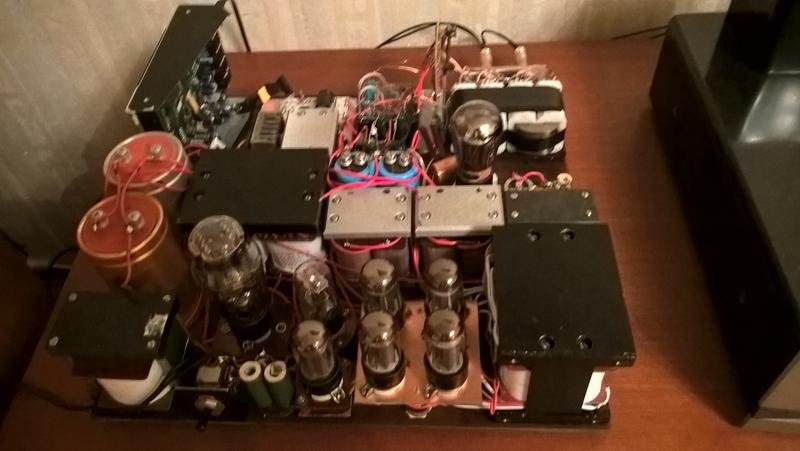

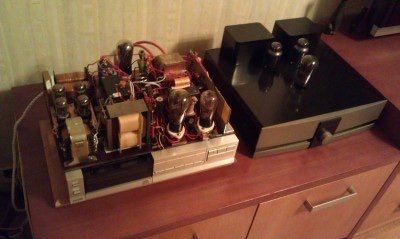

 Фото я не выкладывал и вообще мало снимал. Есть на форуме Аббаса десятилетней давности пара фото апгрейда филипса 300 и макет дака на 1540. Очень мутно, но можно увидеть некоторое кол-во кенотронов.  В даке, кста, стоит ламповый дем-клок на RCA 71а, ессно питается тоже от кенотрона (RCA 80) , всё конца 20-х годов прошлого века. :smile-46:



  • Like (+1) 3
Posted

Я пару месяцев назад столкнулся с таким аппаратом .......... совмещённый предусилитель с цапом  - на  лампах 6sn7 и кенотронным выпрямителем..... Делают .... есть удачные реализации .... Довольно дорого за них просят.

Предложил просто тестовый файл запустить с ноутбука ....  с хозяйского старого Мак-ноутбука - и вывод из  разъёма для наушников отыграл лучше этого цапа....... хозяин был удивлён. А просто проводов для одного тестирования по длине не хватило.... И межблок собрали из старых наушников капелек  просто отрезав провод с джеком. И оказалось цап играет хуже старого МАКа..... НО тут жен подцепленный новый ноутбук - отыграл с наушникова разъёма очень плохо. Тут всё зависит от модели ноутбука....

В цапе тема питания - первична .... И питание должно быть раздельным для аналоговых и цифровых цепей и качественно сделано. На чем сделано - это уже не так важно, но должно быть очень чистым и стабильным.... И защищённым от внешних помех. Цап ведь просто модулирует это входное аналоговое напряжение...... При всей возможной сложности цифровой части.

Питание на кенотронном выпрямителе вряд ли может обеспечить качественным питанием. А вот питанием загрязнённое ламповыми модами вполне может давать "ламповый окрас" после цапа, но сам звук будет бедный на обертона и микротембры - на реальные микротембры и обертона , прописанные в записи, а не привнесённые питанием.

  • Hmm... (-1) 1
Posted

  То есть эти выводы вы сделали на основе собственного опыта? Меняли полупроводниковые выпрямители на кенотроны?

Posted

Примененный ЦАП начального уровня, лет 10 назад Торрес подарил такой с грамотным питанием через DC-DC Со стабилизатором и гальванической развязкой от цифровой части. Я про питание цифровой части, коей в вашем случае является панелька, ей вполне достаточно обычного стабилизатороа, или даже лучше приличного DC-DC. чтобы не грелось ничего, или вы думаете, что запитав от кена или селена цифры ровнее пойдут или единички за повороты проводов цепляться не будут? :smile-03:

  • Smile 1
Posted
В 30.07.2025 в 10:13, RSD сказал:

макет дака на 1540.

Там тоже кенотроны вакуумные? Они все-таки высоковольтные. Каким именно образом  получили 5 и 17 вольт?

Posted

Я вообще то говорил про то, что в питании цифровой части отлично слышны и тип стабилизатора, и тип выпрямителя. Остальное, включая мутные фото моих давнишних поделок, просто ответы на последующие вопросы и к теме отношения не имеет, включая качественные оценки. Тем не менее, кенотроны не высоковольтные, они просто кенотроны.  Обычный выпрямитель с несколько большим, в сравнении с полупроводниковым, внутренним сопротивлением и , соотв., падением напряжения.:ab: Скажем, для получения 5 вольт, нужно добавить ещё вольт 20 - 25 сверху и умножить это на 1.1, т.к. все входы фильтров были индуктивные.

  • Like (+1) 3
Posted
5 часов назад, RSD сказал:

Я вообще то говорил про то, что в питании цифровой части отлично слышны и тип стабилизатора, и тип выпрямителя.

И каким образом это проявляется?

Posted

  Зачем вам знать про "по-моему", неужели не интересно услышать "по-своему"?

  • Like (+1) 1
