А эта схема ФНЧ какую роль выполняет после ЦАПа? Или это просто буфер.

  • 2 weeks later...
Posted

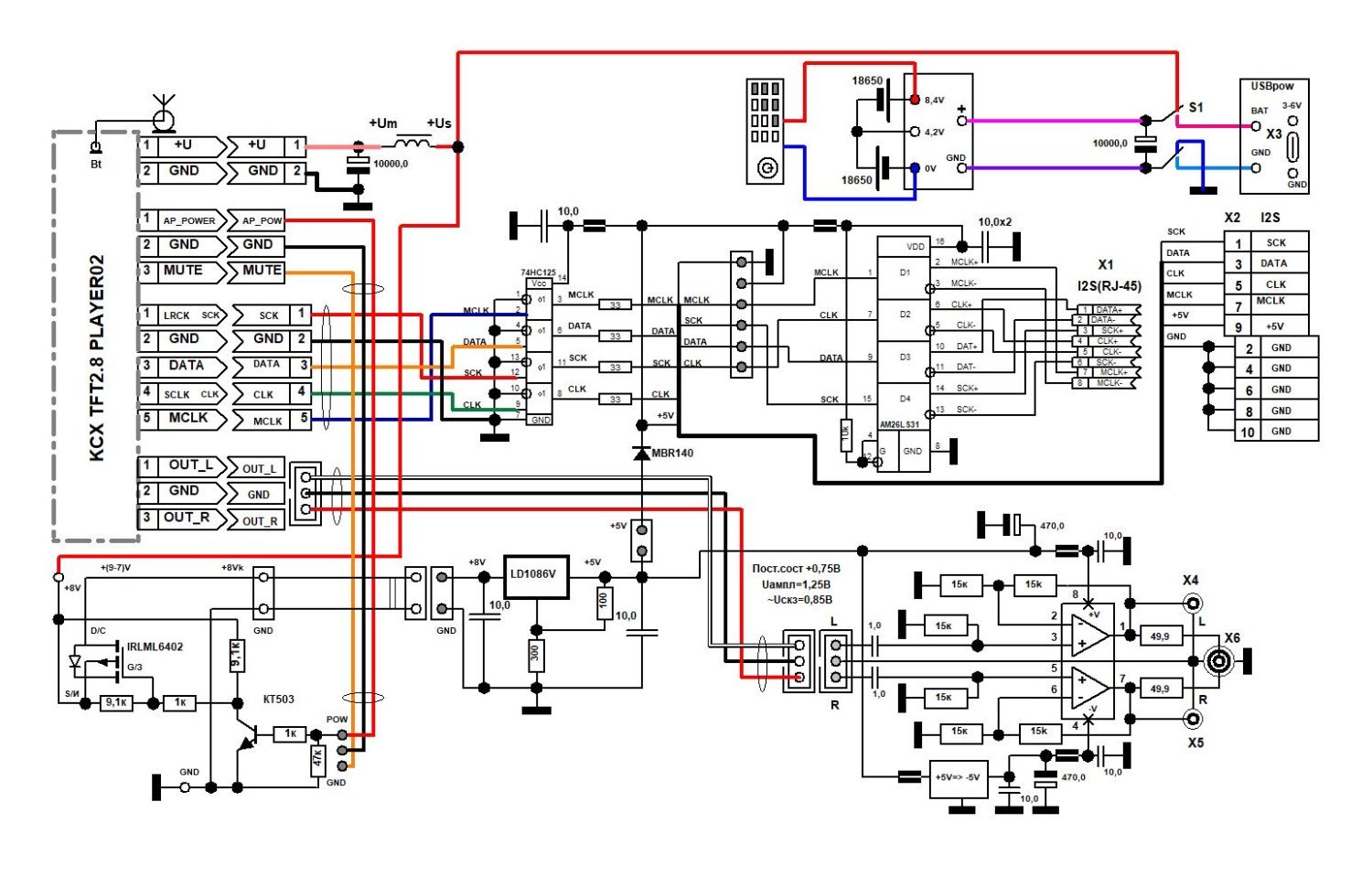

Аналоговая часть мне не особенно нужна, потому вывел со штатного выхода. Схема:


  • Like (+1) 1
  • 2 weeks later...
Posted

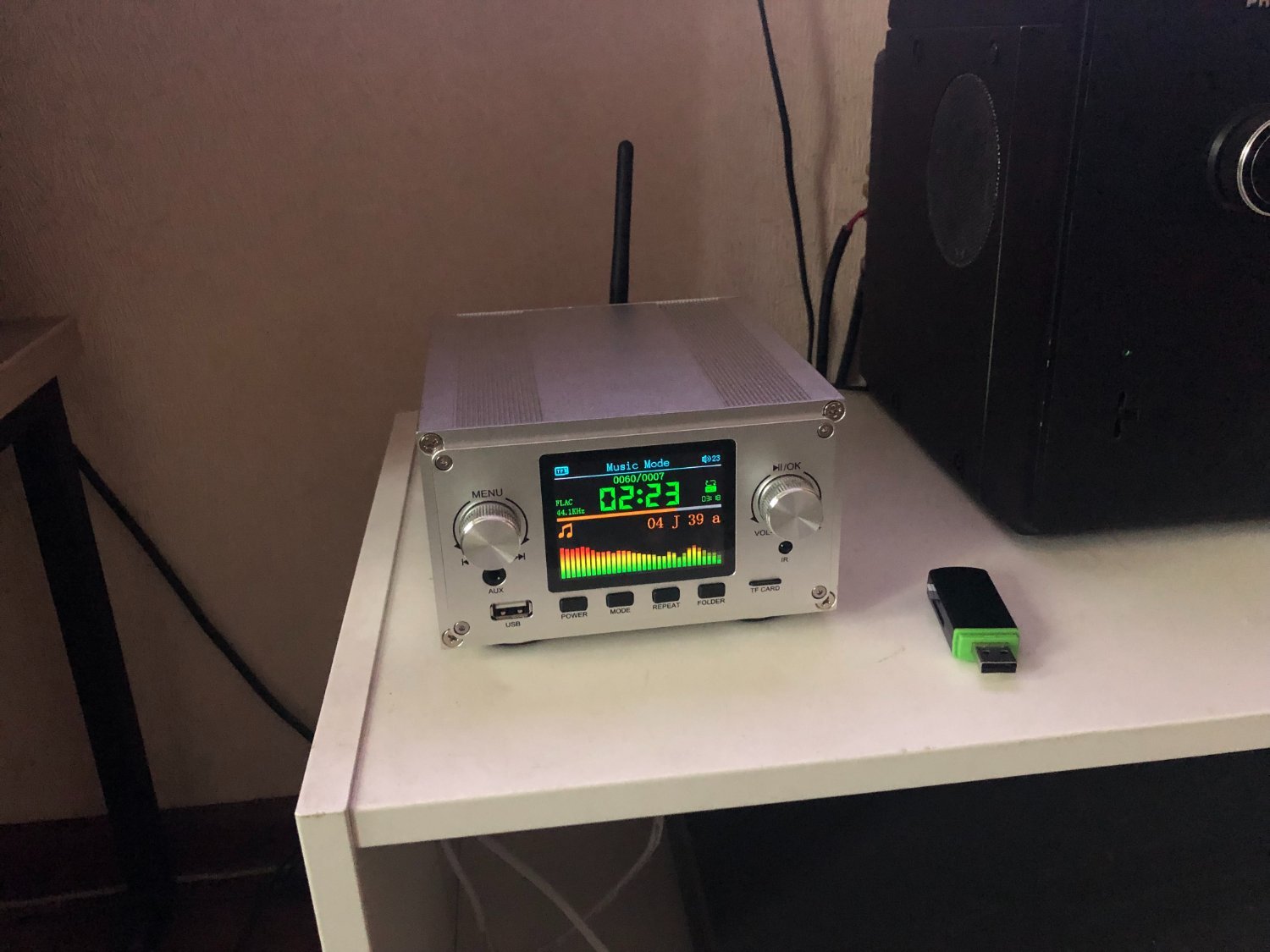

Пойдем ширше. Задумал комбайн. Плата нашего любимого проигывателя, платка LuckFox Pico Max, сплиттер I2S и Цап.  Хошь стримь, хошь AirPlay, хошь блюпуп или флешка. Пока ищется подходящий ящик под это.

P.S.   LuckFox Pico Max теперь может и как USB-I2S работать.

  • Like (+1) 1
Posted

Всё-таки китайцы - это такие китайцы! Оказывается в спящем режиме I2S продолжает выплёвывать сигналы!  Пршлось выходные 5В ( для внешнего ЦАП или изолятора) до диода взять, иначе внешний ЦАП попёрдывал.:smile-15:

Posted
В 31.05.2026 в 00:18, ВАК сказал:

Пойдем ширше. Задумал комбайн. Плата нашего любимого проигывателя, платка LuckFox Pico Max, сплиттер I2S и Цап.  Хошь стримь, хошь AirPlay, хошь блюпуп или флешка. Пока ищется подходящий ящик под это.

P.S.   LuckFox Pico Max теперь может и как USB-I2S работать.

 LuckFox Pico Max теперь может и как USB-I2S работать. Здорово, а как это реализовать?

  • 2 weeks later...
Posted
В 08.05.2026 в 10:55, Alex5 сказал:

Не покупал сам сделал. Схему нашел в сети сделал на монтажке может потом сделаю и нормально на плате хотя...


А где почитать про этот ФНЧ? И что за джампер 12 вольт и 3,3в?

Posted

Красиво получается. Тоже купил такую, в плане корпуса рассматривал УМ от Ода 102, там и усил штатный можно оставить, но пока искал на Авито, там подвернулся за 500 р сломаный Эренберг 4080, устраиваю в неё вместо дисплея. Бонусом получается неплохой штатный Тор и кучка стабов на разные напряжения. Допилю выложу. А так в небольшой корпус так и просится усил на ssm3582 сразу к i2s. ..  Кстати, из постов чуть выше с жёлтой платкой- не понял, зачем питания разделять, они и так на той плате отделены стабами. Если только штатные на малошумящие заменить и кондеры на выходе линейном на нормальные. А вот емкость на ножку vneg я добавил..

Posted
7 часов назад, Solo-001 сказал:

 Графики работы будут или это уже не актуально?:smile-14:

Интересует спектр помех на шумовой полке, для начала.





На днях постараюсь сделать

Posted
8 часов назад, Solo-001 сказал:

 Графики работы будут или это уже не актуально?:smile-14:

Интересует спектр помех на шумовой полке, для начала.

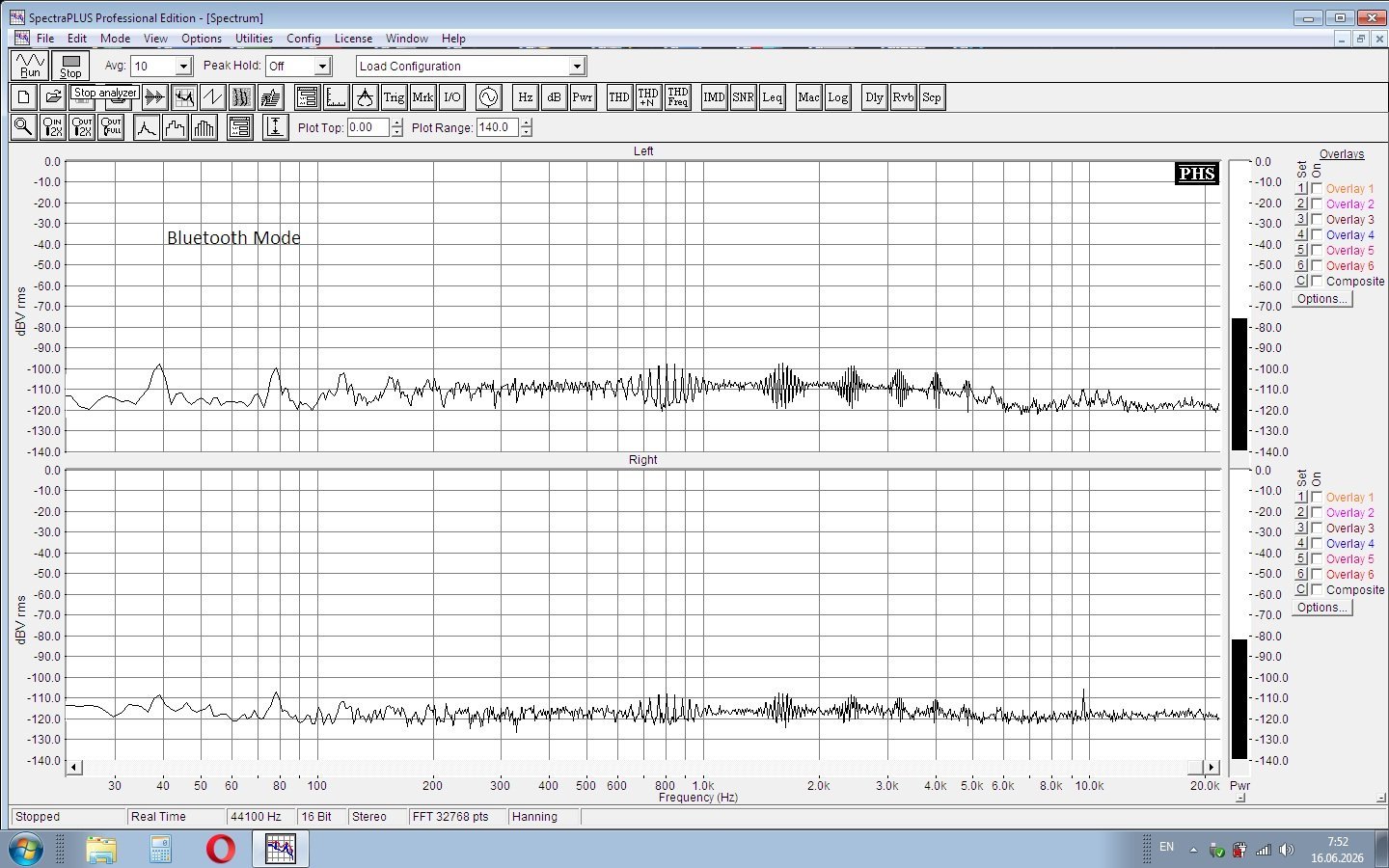

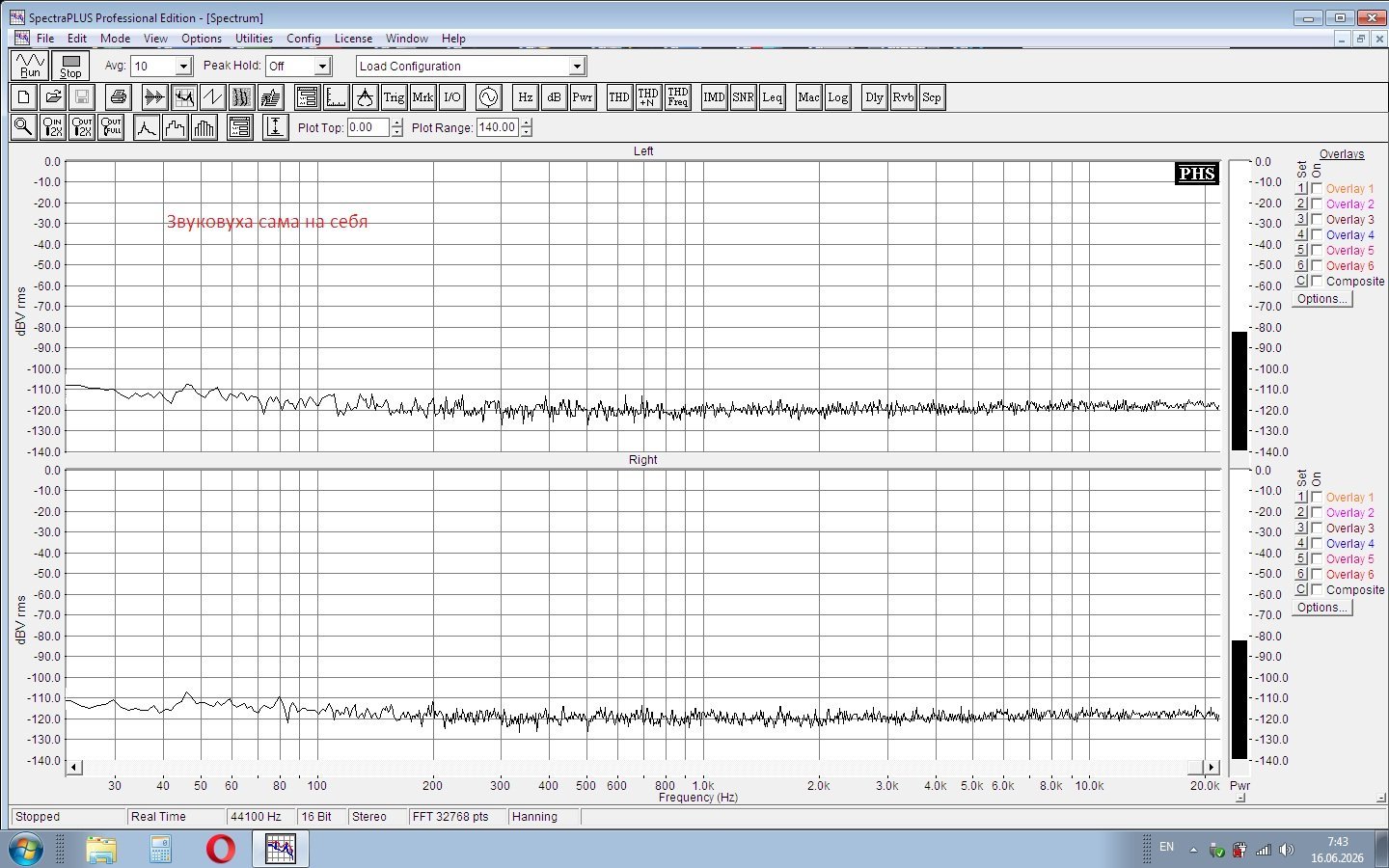

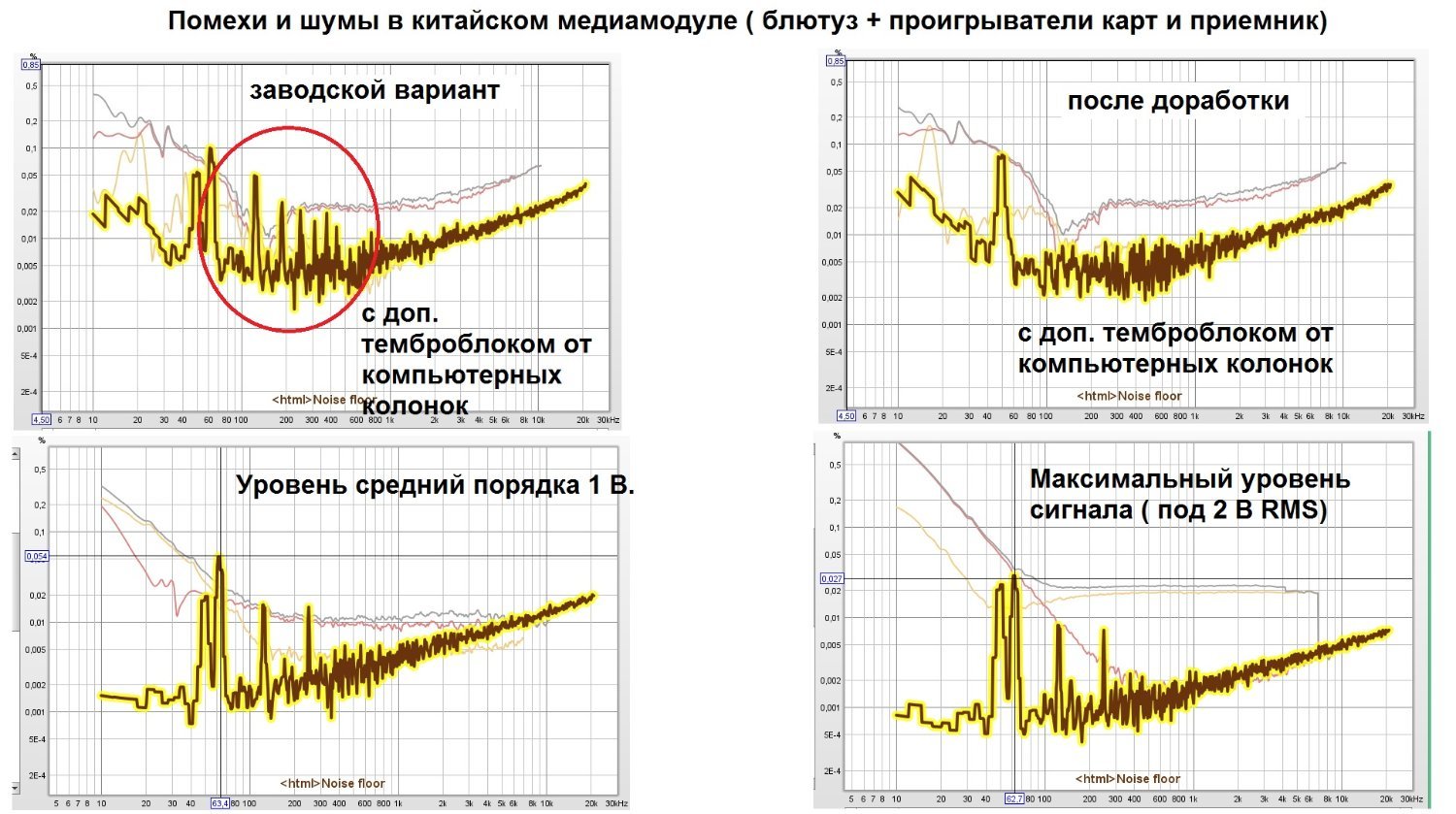

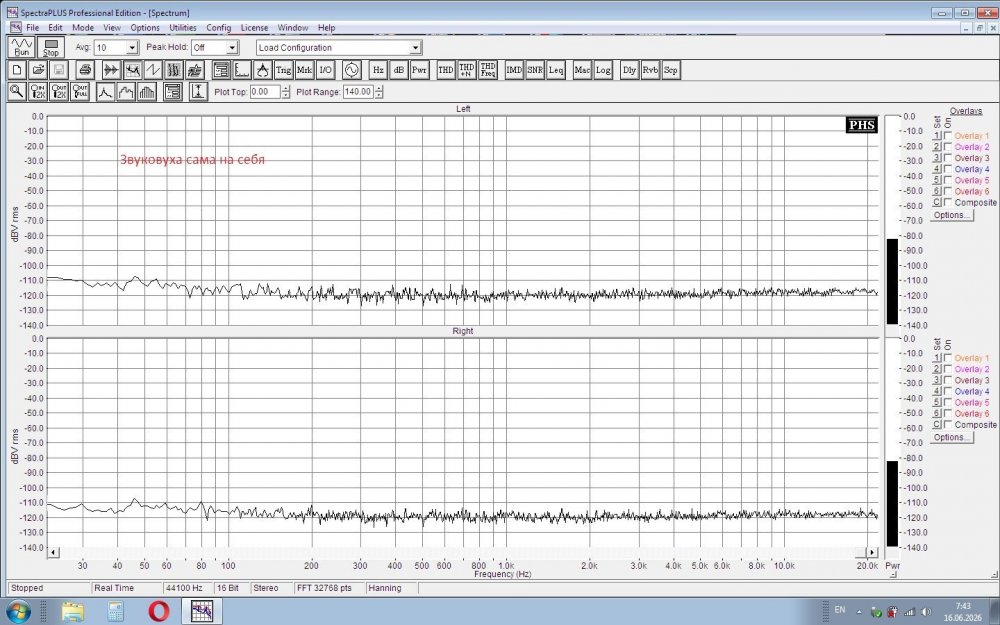

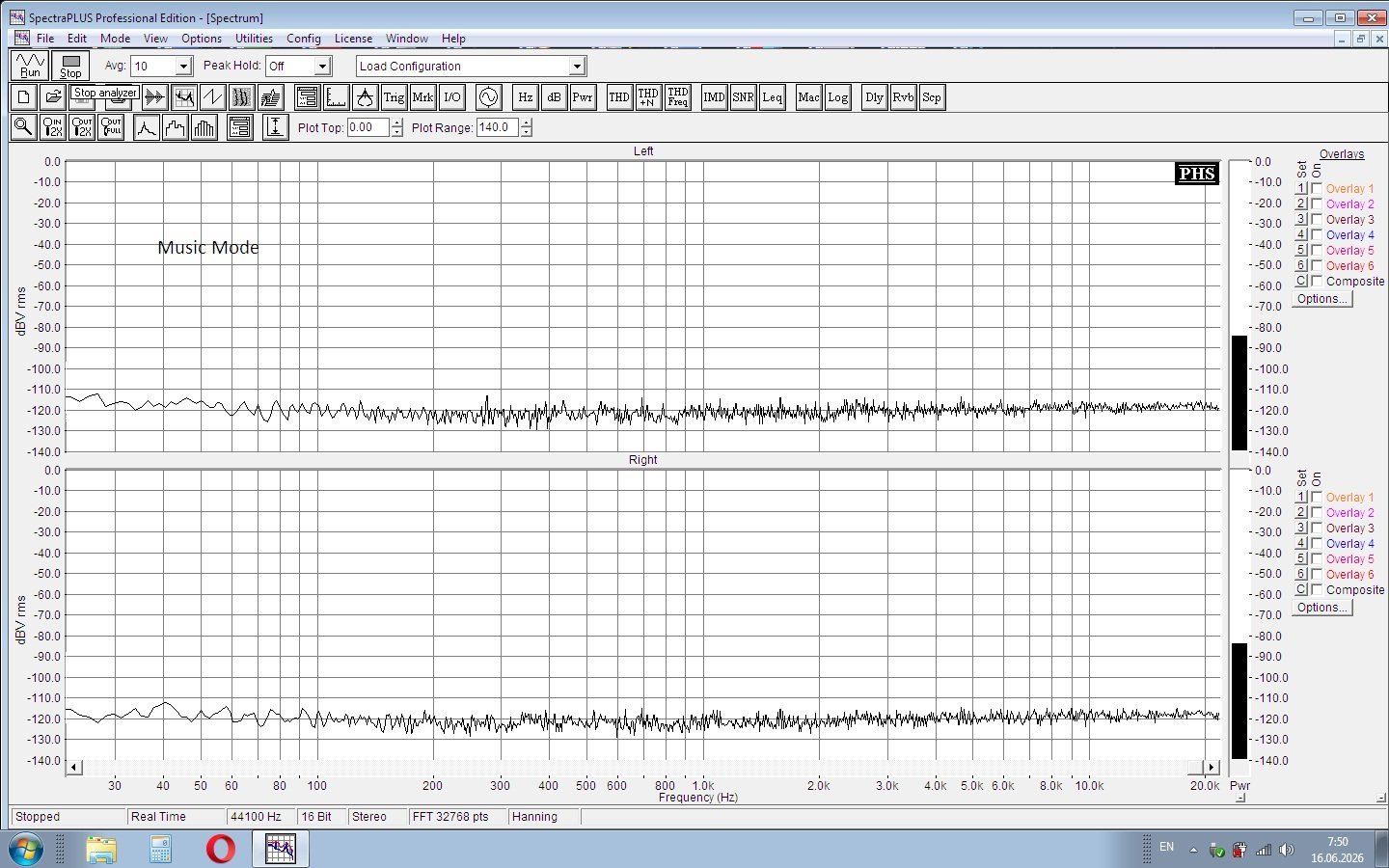

Измерил старенький ноут с его звуковухой внешней у меня нет. Это Вы хотели увидеть






  • Like (+1) 2
Posted
10 часов назад, Рыбинск сказал:

 Кстати, из постов чуть выше с жёлтой платкой- не понял, зачем питания разделять, они и так на той плате отделены стабами. Если только штатные на малошумящие заменить и кондеры на выходе линейном на нормальные. А вот емкость на ножку vneg я добавил..

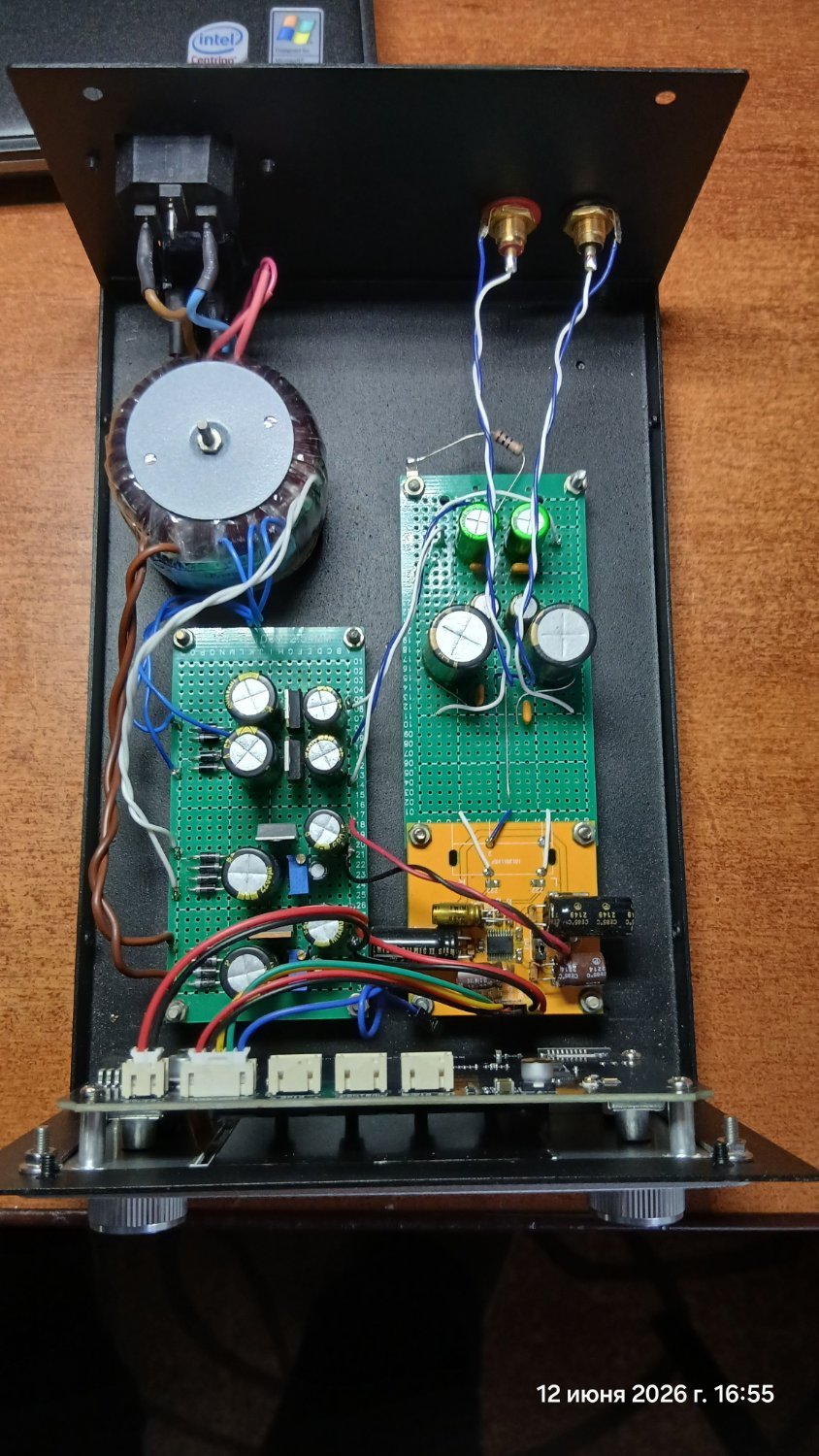

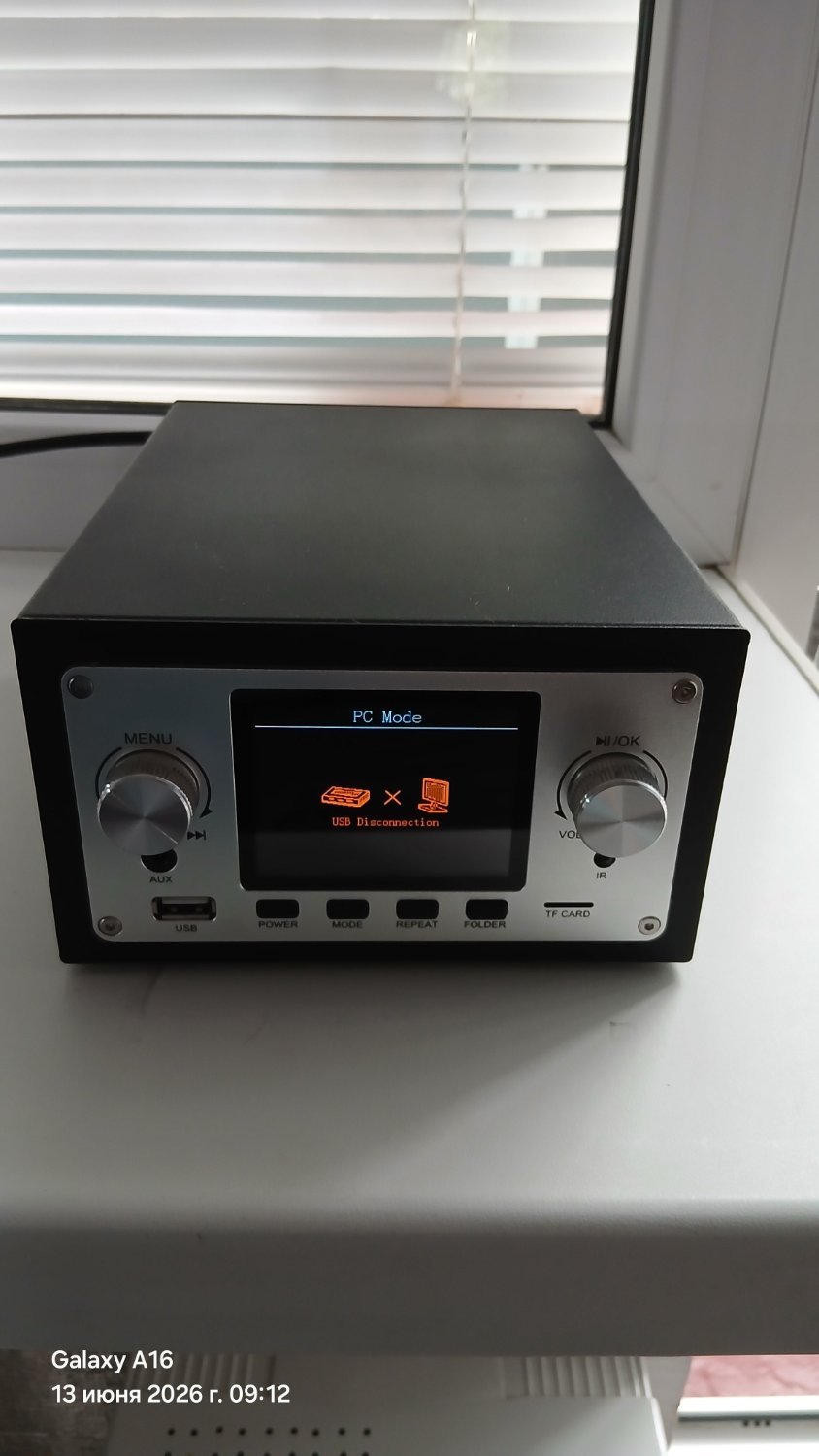

На той жёлтой платке питание аналоговое и цифровое от одного источника в стоке вот и решил их разъеденить  думаю хуже не стало. имхо. Но более все решает ни платки ни унч ни кабели а АС правильно звучащая сбалансированная и конечно же помещение.

  • Like (+1) 2
Posted

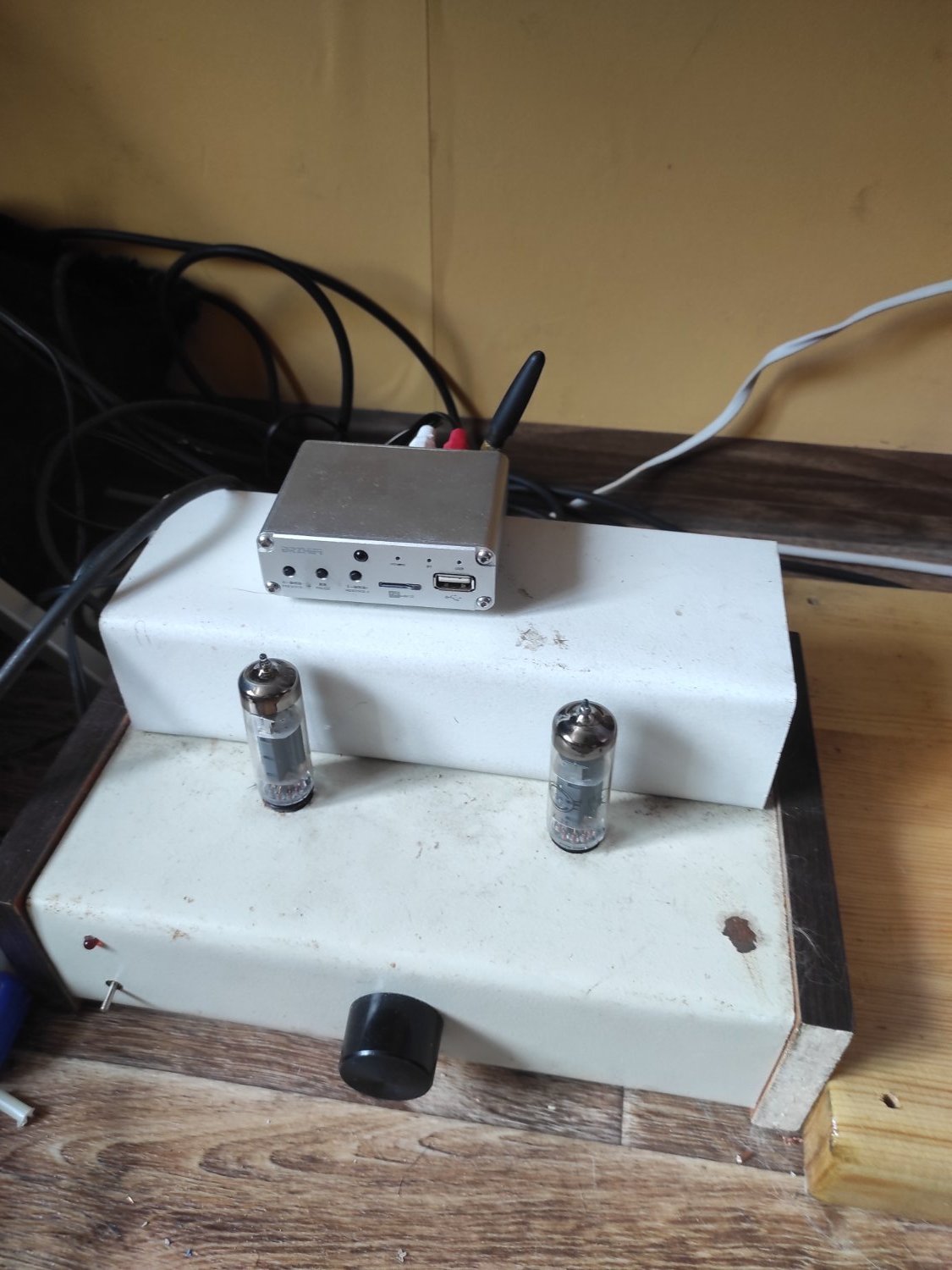

17816007882981923985585424154529.thumb.jpg.9d705f38ec5dabd365e8b97a98d84900.jpg17816008220813539725306168871388.thumb.jpg.4267a384e2e3b8e9f1c46a55ca4fef7b.jpg

10 часов назад, Илья Александрович сказал:

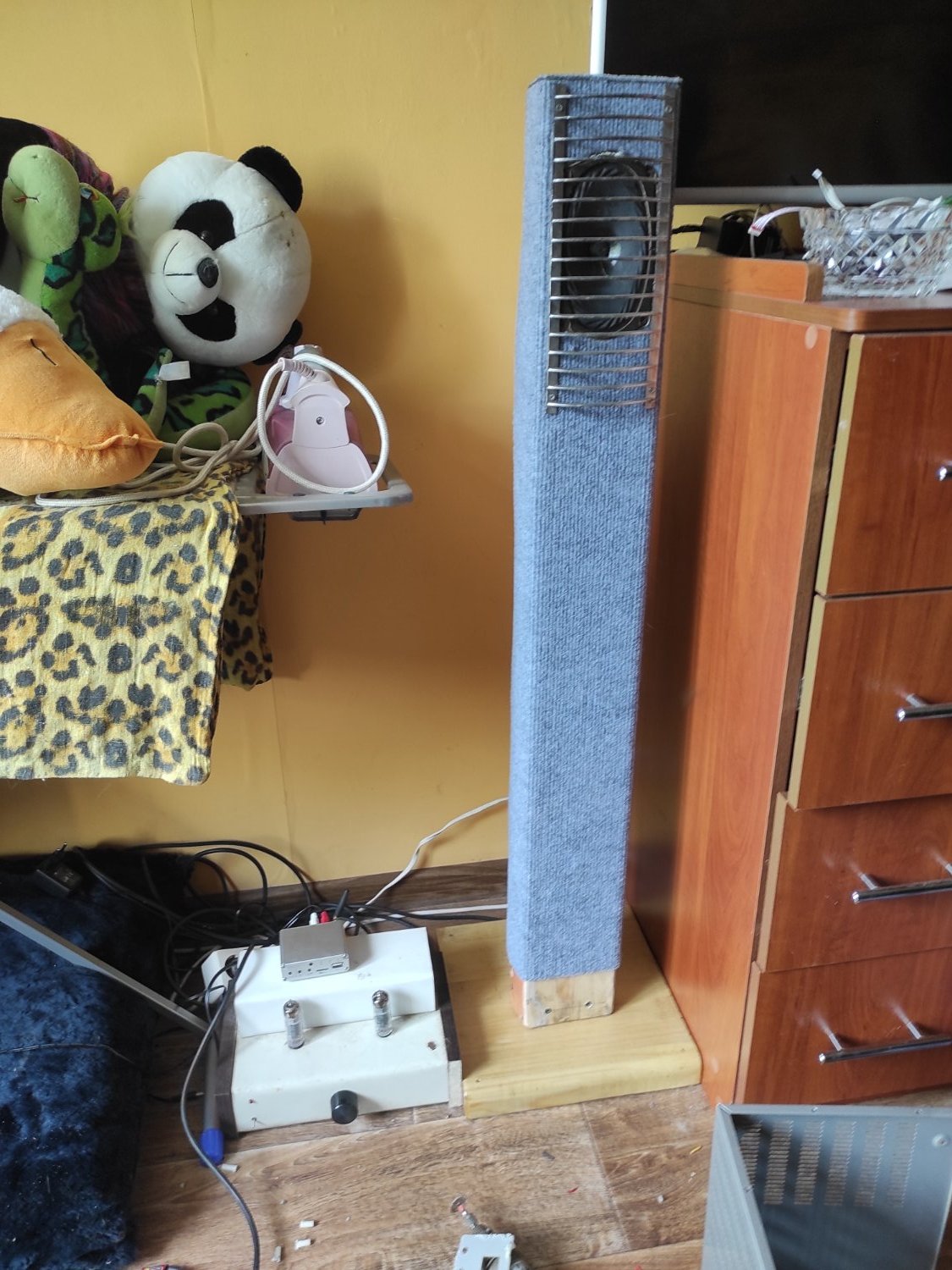

мне кажется по высоте не подойдет, да и не вижу смысла курочить нормальный усилитель, корпусов полно пустых на той-же авите

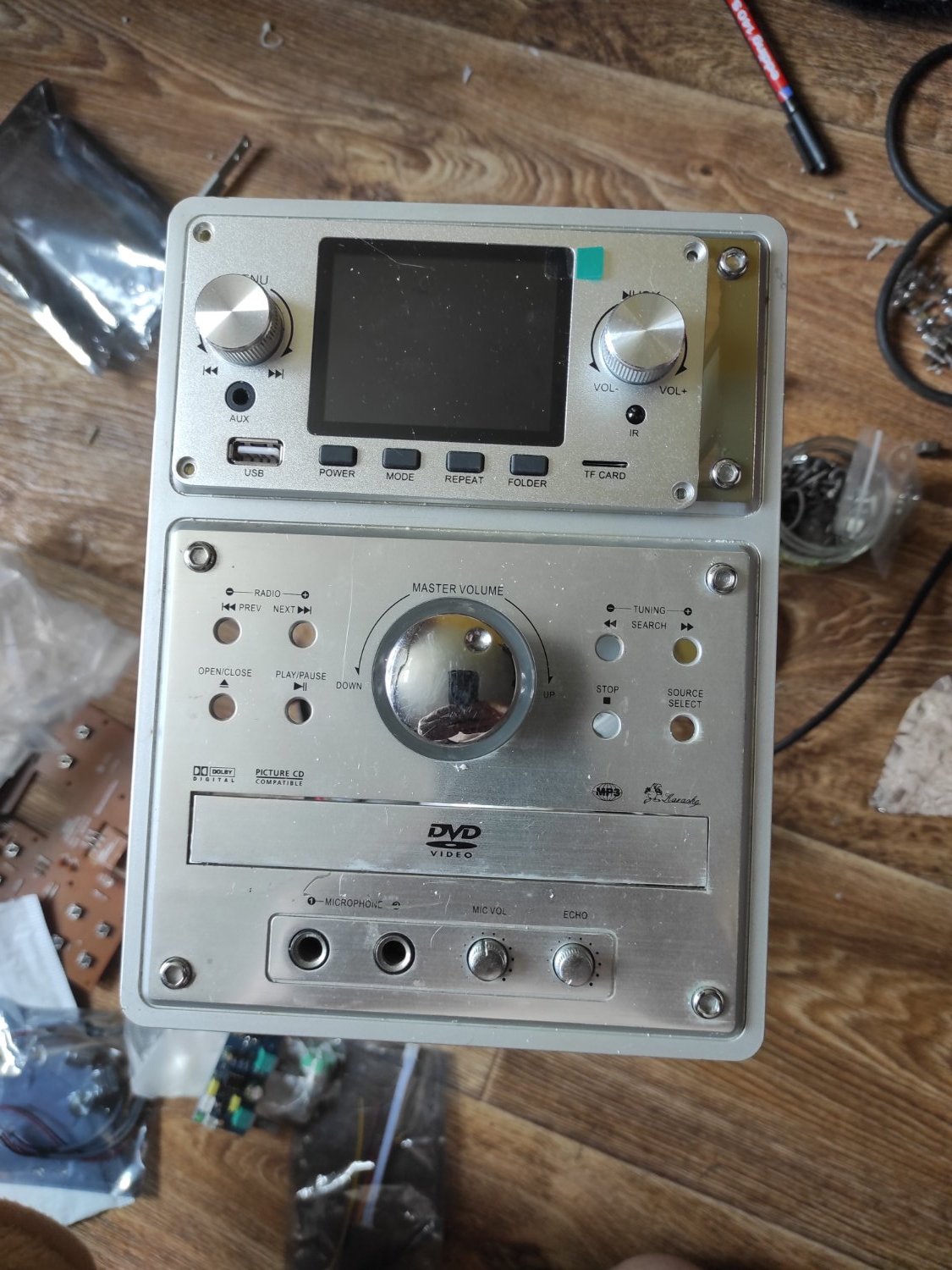

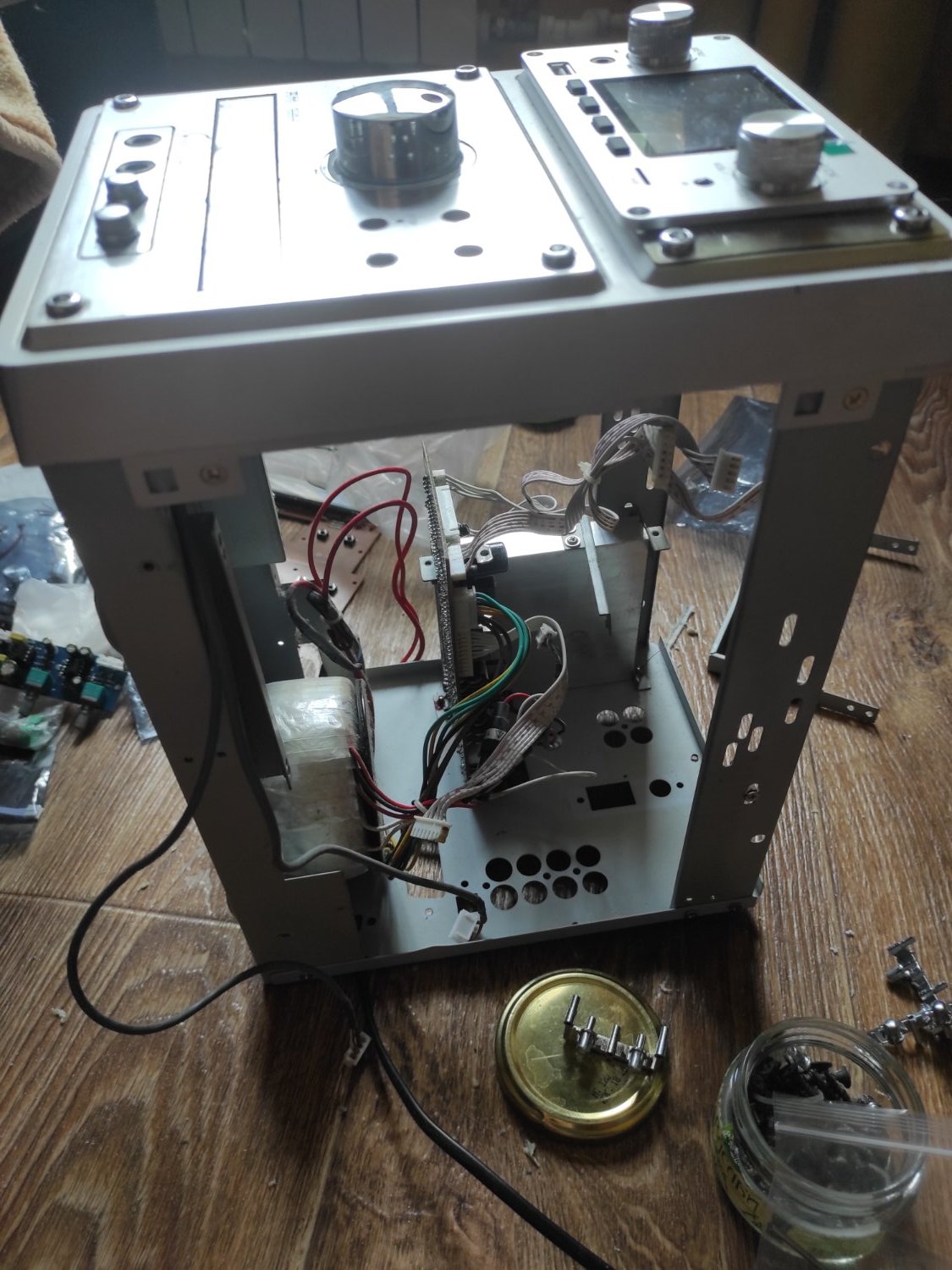

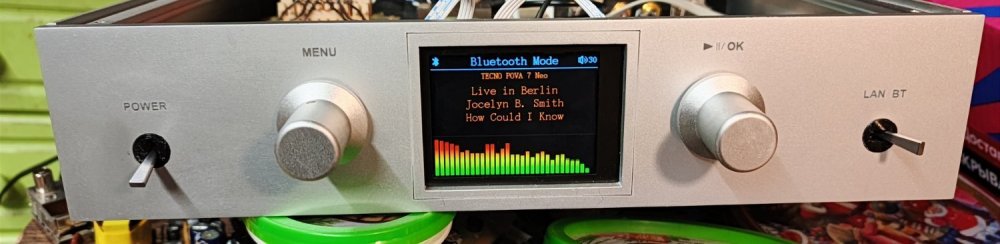

Подойдёт, насчёт курочить- ИМХО дремелью аккуратно вырезать и вставить панельку в переднюю пластиковую панель, до железной рамы места хватит. У меня пока в процессе, усил тоже туда запихаю... 17816006742155136849652716330131.thumb.jpg.33f975202ff33ff62efb255a9e646c94.jpg17816007093303916566826642796618.thumb.jpg.894ca8f1a858543dbf133e7edbce4cc7.jpg

Posted
16 минут назад, Solo-001 сказал:

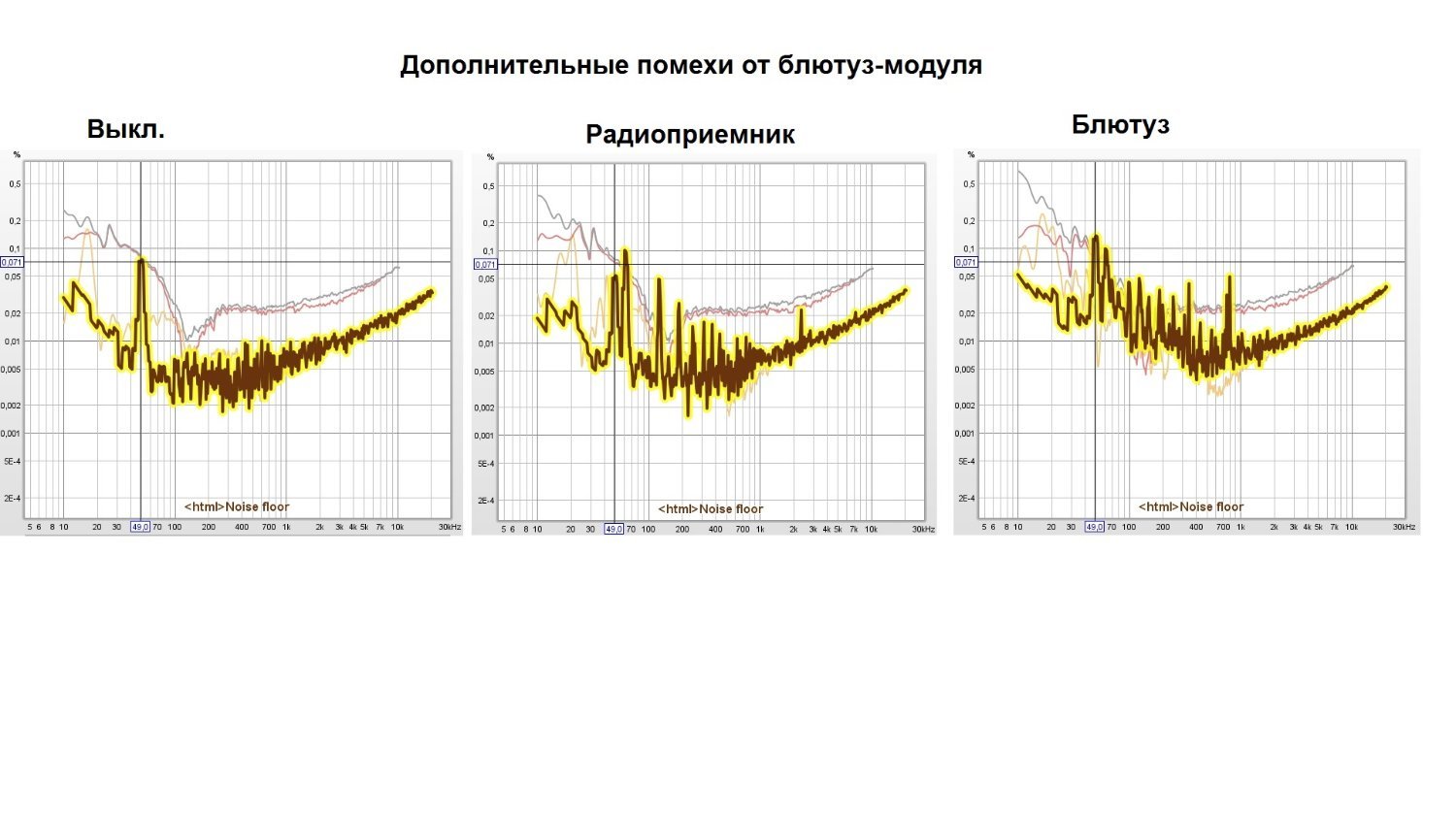

Да. Похожая картина и у дешевых китайских медиапроигрывателей. Удалось подавить эти помехи примерно на 20-30 дБ практически до шумовой полки с помощью дополнительных блокировочных конденсаторов по питанию прямо на входе платы и после электронного стабилизатора. Чем больше емкости, тем лучше. Ставил по 3300 и 6800мкФ.

Это Вы имеете ввиду в режиме блютуз? Или я чего то не понял.

Posted
18 минут назад, Solo-001 сказал:

Там все время работает единственная микросхема ( процессор), которая и генерит помехи, в основном, кратные 60 Гц, но несколько с разным уровнем, в зависимости от выбранной функции, даже просто во включённом режиме или в режиме паузы.


Что у Вас за программа для измерения?

Posted
6 минут назад, Solo-001 сказал:

REW

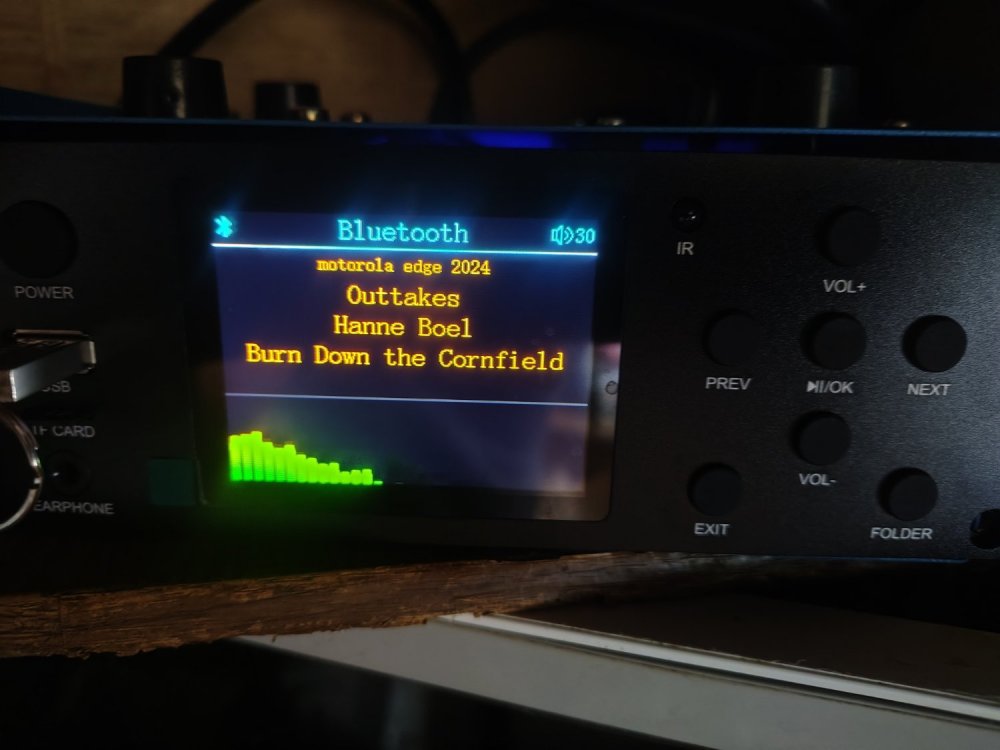

Как то не дошел пользуюсь старой.А на графике где подключен бт то наверное от радиоканала помехи, хотя в ас не слышно, да и не пользуюсь им.

Posted

А емкостя вы ставили уже непосредственно на плате панельки? Если можно фото сделайте.
