r7 если я правильно понял с наскоку, компенсирует разницу в усилении входных транзисторов PNP/NPN, те подключение зависит от конкретной пары транзисторов.

мне непонятно что там с Миллером происходит?

..и что будет при перекосе плеч питания, например в моменты подачи/снятия питания.

Банки в плечах питалова заряжаются не одновременно, и пока стаб уравновесит выходА +/-,  ..в катридж течет ток перекошенного входного каскада?


  • Replies 1.5k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Конечно - не отношусь . Я не выслушиваю стерео-панораму в записях , не ищу каких-то откровений в звуках движения пальцев по грифу контрабаса  , и т.д.... Я обычный технарь-меломан , у которого звуково

vs music
vs music

Год назад в качестве эксперимента собрал фоно-преамп  на полевиках 117-й и 170-й серии (Тошиба ) с пассивной цепью коррекции . Пара десятков таких транзисторов как то залежались у меня ( лет 12 назад

Russ3000
Russ3000

Началось все с того, что не понравилось как ламповый корректор играет на наушниковый усилитель с входным сопротивлением 2к. Поставил на выход усилитель 2х на микросхеме OPA1656, питал ее от DC-DC

Posted Images

Leonid, Enthusiast

Leonid,

Posted
Posted
В 19.09.2025 в 22:18, remont_nik сказал:

и не пойму как у него работает автоустановка нуля?

ОУ охвачен 100%-ой ООС по постоянке через R8 .

sova Local

sova

Posted
Posted
В 15.07.2025 в 17:45, Russ3000 сказал:

нужно послушать, если прокатит, то будет совсем "бюджетный МС корректор сельского радиолюбителя-киномеханика

Интересно а мс головки насколь  бюджетные и сами пластинки сейчас новые релизв, примерно по 5 тыс, это бюджетно или нет?

Russ3000 Local

Russ3000

Posted
Posted

Красный Ортофон как раз столько и стоит и играет нормально для своей цены.

5 часов назад, sova сказал:

Интересно а мс головки насколь  бюджетные и сами пластинки сейчас новые релизв, примерно по 5 тыс, это бюджетно или нет?

Слушалось с МС10про, МС20, AT33PTG II - вполне себе бюджетные, звук радует.

  • Hmm... (-1) 1
sova Local

sova

Posted
Posted
12 часов назад, Russ3000 сказал:

Слушалось с МС10про, МС20, AT33PTG II - вполне себе бюджетные, звук радует

Цена ат33, 60 тыс на озоне.Слушать на корректоре с копеечными оу, нонсенс

  • Like (+1) 2
KAI Proficient

KAI

Posted
Posted
2 часа назад, sova сказал:

Цена ат33, 60 тыс на озоне.Слушать на корректоре с копеечными оу, нонсенс

А слушать с подсевшим, по разным причинам, слухом. Это как?

  • Hmm... (-1) 1
СЮТ Veteran

СЮТ

Posted
Posted

Была у меня АТ33, в Ноте плюс брал, нулёвую, ещё за 18 тыр, ничего особенного, начальный уровень, зевнул и продал дальше...

  • Like (+1) 1
sova Local

sova

Posted
Posted
47 минут назад, KAI сказал:

А слушать с подсевшим, по разным причинам, слухом. Это как?

Это на усмотрение обладатедя слуха.А вот юзать те корректоры что дают такой звук как будто слух подсевший даже в тех, у кого он в норме, это как? При этом  покупая мс головы недешевые .

Получается типа купил мерседес, а на ТО и  бензин денег не хватило и поэтому,  хожу пешком.

Russ3000 Local

Russ3000

Posted
Posted
1 час назад, СЮТ сказал:

Была у меня АТ33, в Ноте плюс брал, нулёвую, ещё за 18 тыр, ничего особенного, начальный уровень, зевнул и продал дальше...

Сложное дело - раскрыть весь потенциал головы.

Илья Александрович Proficient

Илья Александрович

Posted
Posted
2 часа назад, СЮТ сказал:

Была у меня АТ33, в Ноте плюс брал, нулёвую, ещё за 18 тыр, ничего особенного, начальный уровень, зевнул и продал дальше...

Ну а заточка то какая была? АТ33 есть и элипс и микролайн и шибата и стоят по разному.

  • Smile 1
remont_nik Explorer

remont_nik

Posted
Posted

что то вы господа товарищи, совсем не то обсуждаете..))

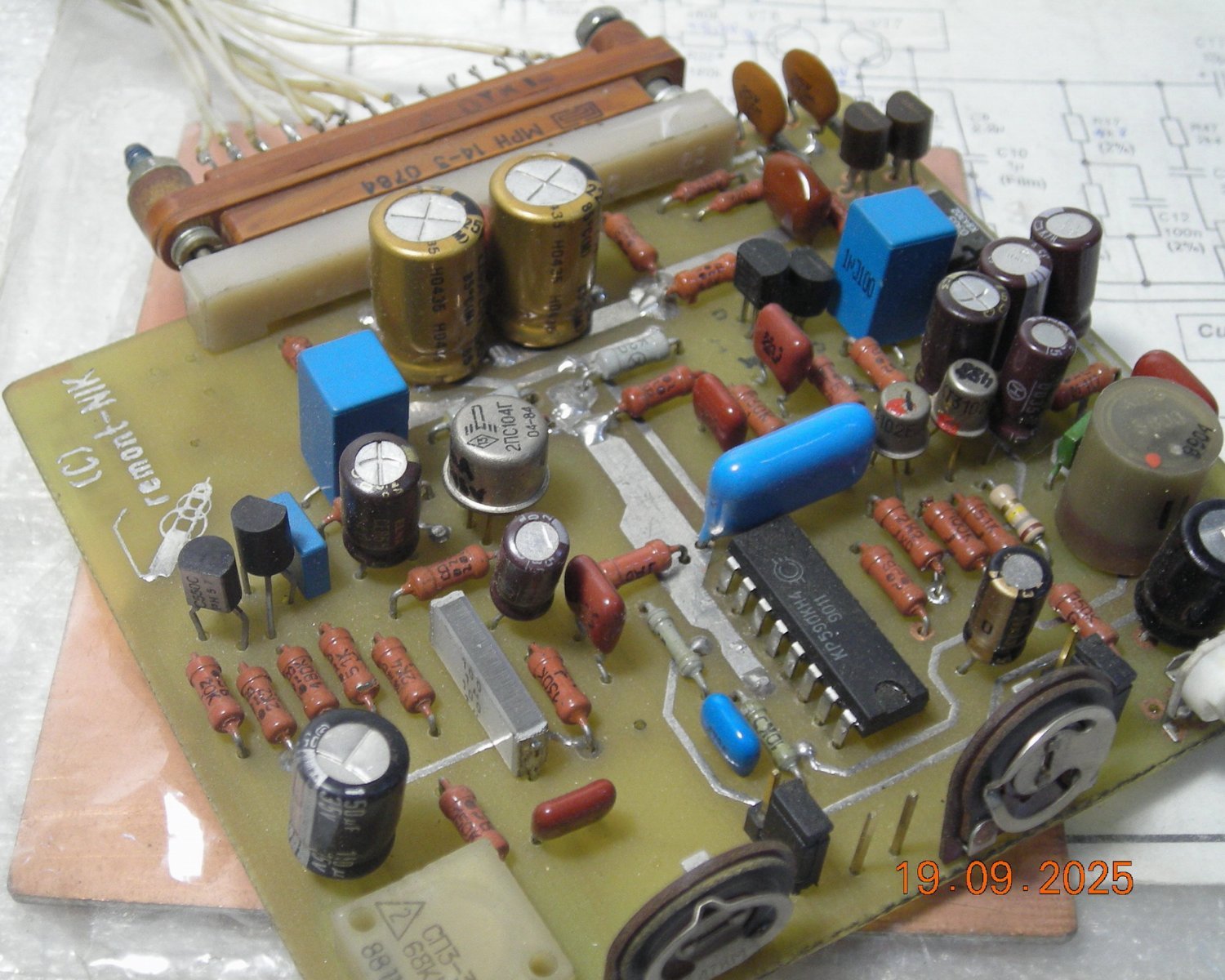

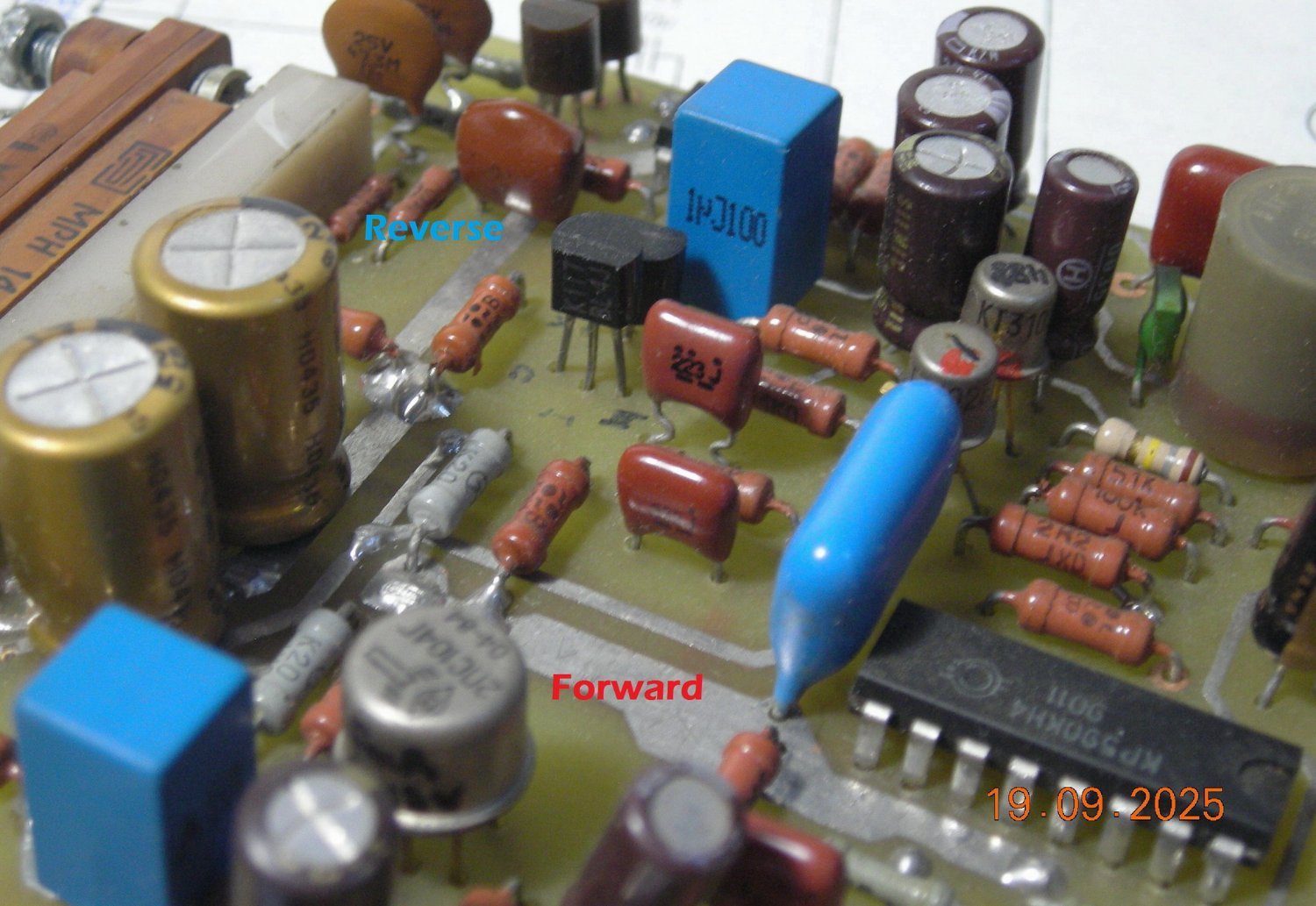

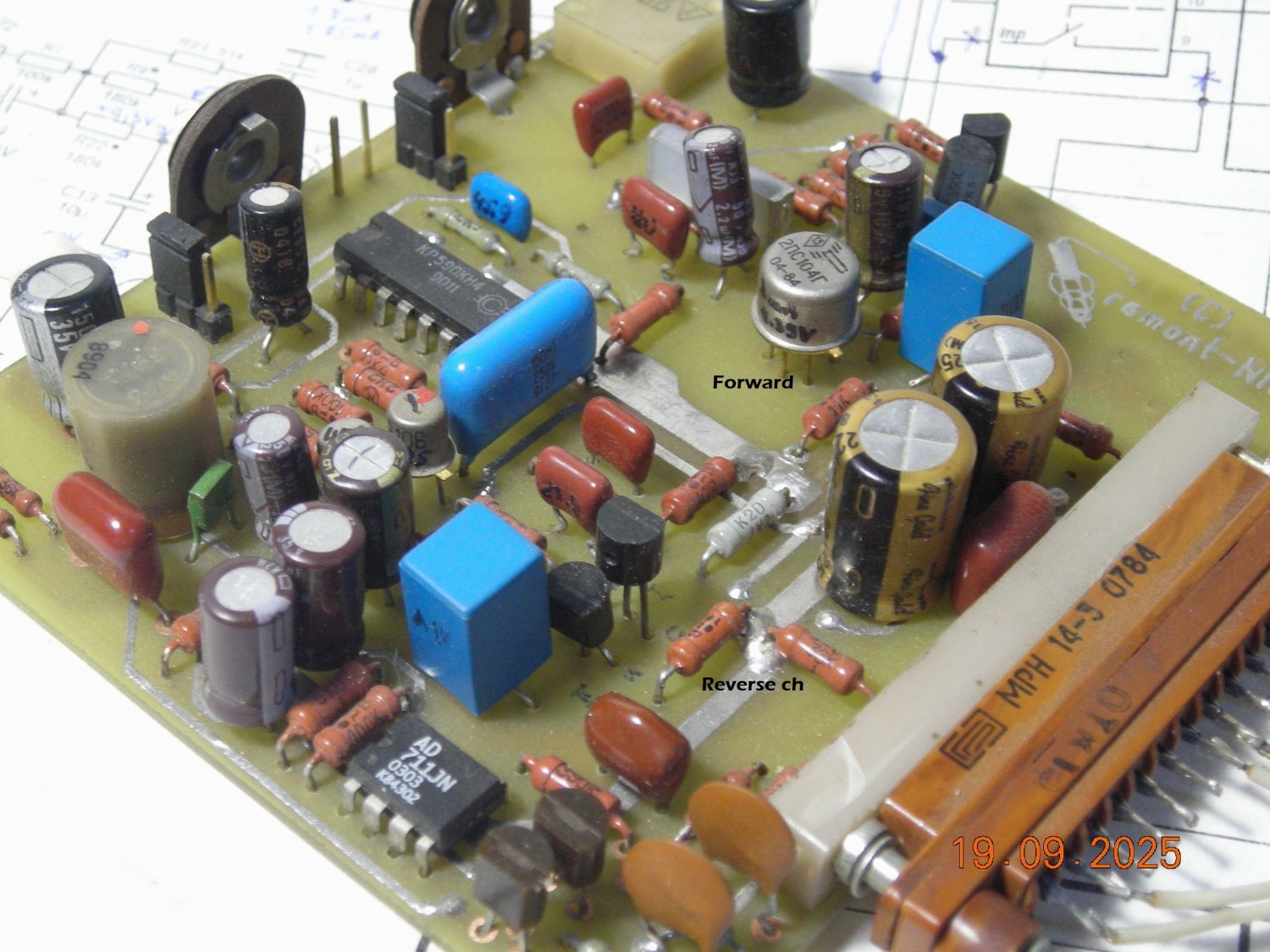

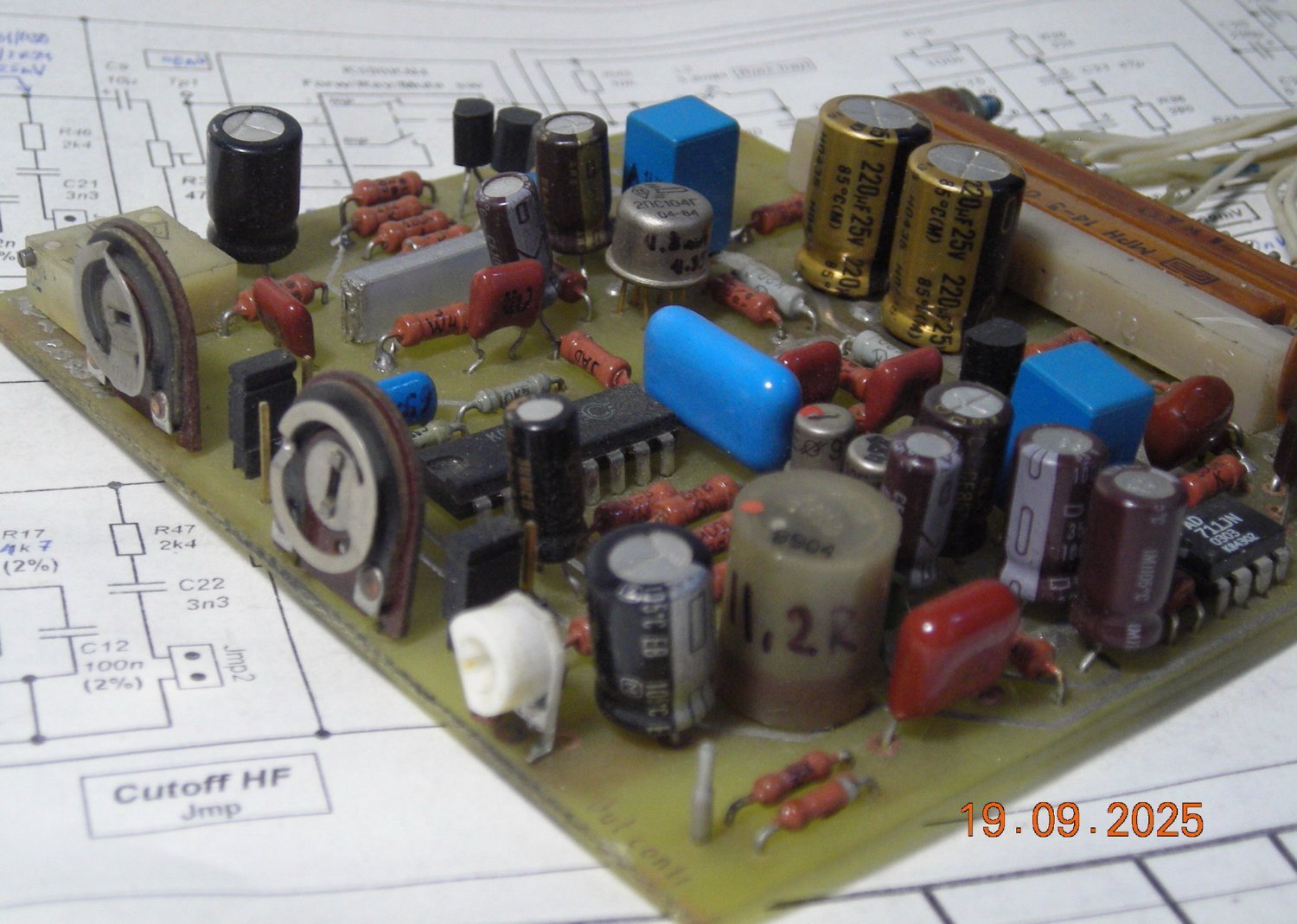

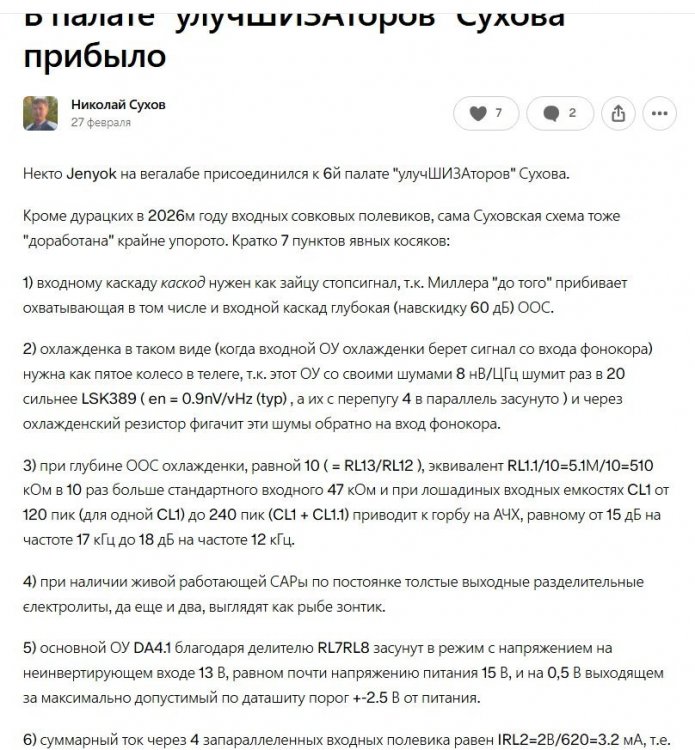

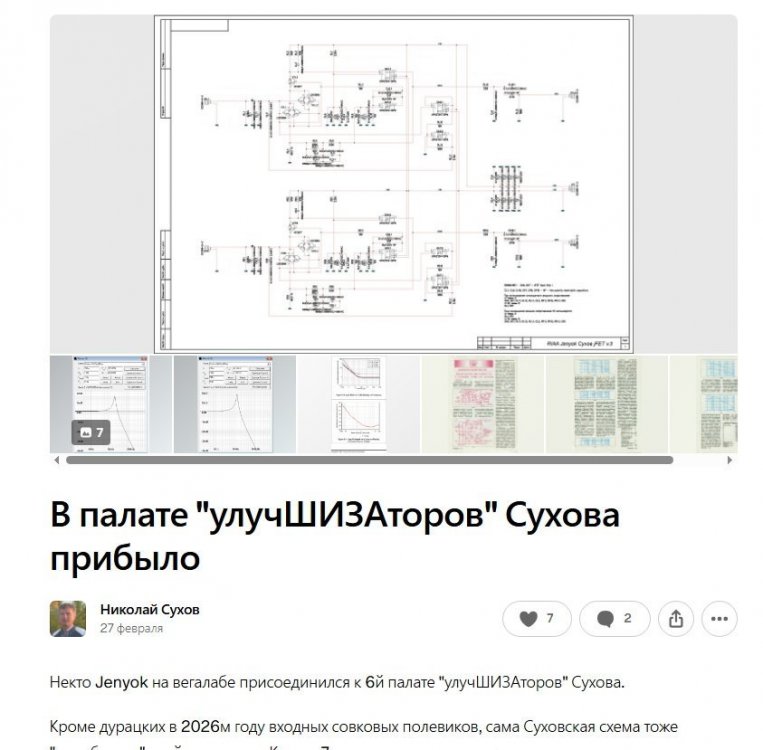

Лучше бы обсудить, что там с емкостью Миллером, у корректоров имени Сухова и Орлова.

remont_nik Explorer

remont_nik

Posted
Posted
В 22.09.2025 в 16:45, Leonid, сказал:

ОУ охвачен 100%-ой ООС по постоянке через R8 .

номинал 270к как мне кажется, ..слабо подходит к 5532..



..и вообще, Галахов как то более симпатичен и понятен в целом.

И тоже обещает -83дБА, правда @5mV

KAI Proficient

KAI

Posted
Posted
В 23.09.2025 в 09:07, sova сказал:

Это на усмотрение обладатедя слуха.А вот юзать те корректоры что дают такой звук как будто слух подсевший даже в тех, у кого он в норме, это как? При этом  покупая мс головы недешевые .

Получается типа купил мерседес, а на ТО и  бензин денег не хватило и поэтому,  хожу пешком.

Не, получается купил мерседес, заправил, сделал ТО, а ездить нельзя, только пешком ходить.

Leonid, Enthusiast

Leonid,

Posted
Posted
9 часов назад, remont_nik сказал:

номинал 270к как мне кажется, ..слабо подходит к 5532..

Это да, 0mV на выходе не будет, конденсатор на выход нужен.

Russ3000 Local

Russ3000

Posted
Posted
58 минут назад, KAI сказал:

Не, получается купил мерседес, заправил, сделал ТО, а ездить нельзя, только пешком ходить.

Не, это называется - не слышал, но осуждаю.

Russ3000 Local

Russ3000

Posted
Posted
3 минуты назад, Leonid, сказал:

Это да, 0mV на выходе не будет, конденсатор на выход нужен.

Не обязательно, слушалось через ушние Назара, а он УПТ и при постоянке на входе срабатывает защита, в данном случае не срабатывала.

Leonid, Enthusiast

Leonid,

Posted
Posted
2 часа назад, Russ3000 сказал:

Не обязательно, слушалось через ушние Назара, а он УПТ и при постоянке на входе срабатывает защита, в данном случае не срабатывала.

Так у тебя вроде OPA1656 стоит, а он с полевиками на входе и там такого смещения не будет.

matss Proficient

matss

Posted
Posted

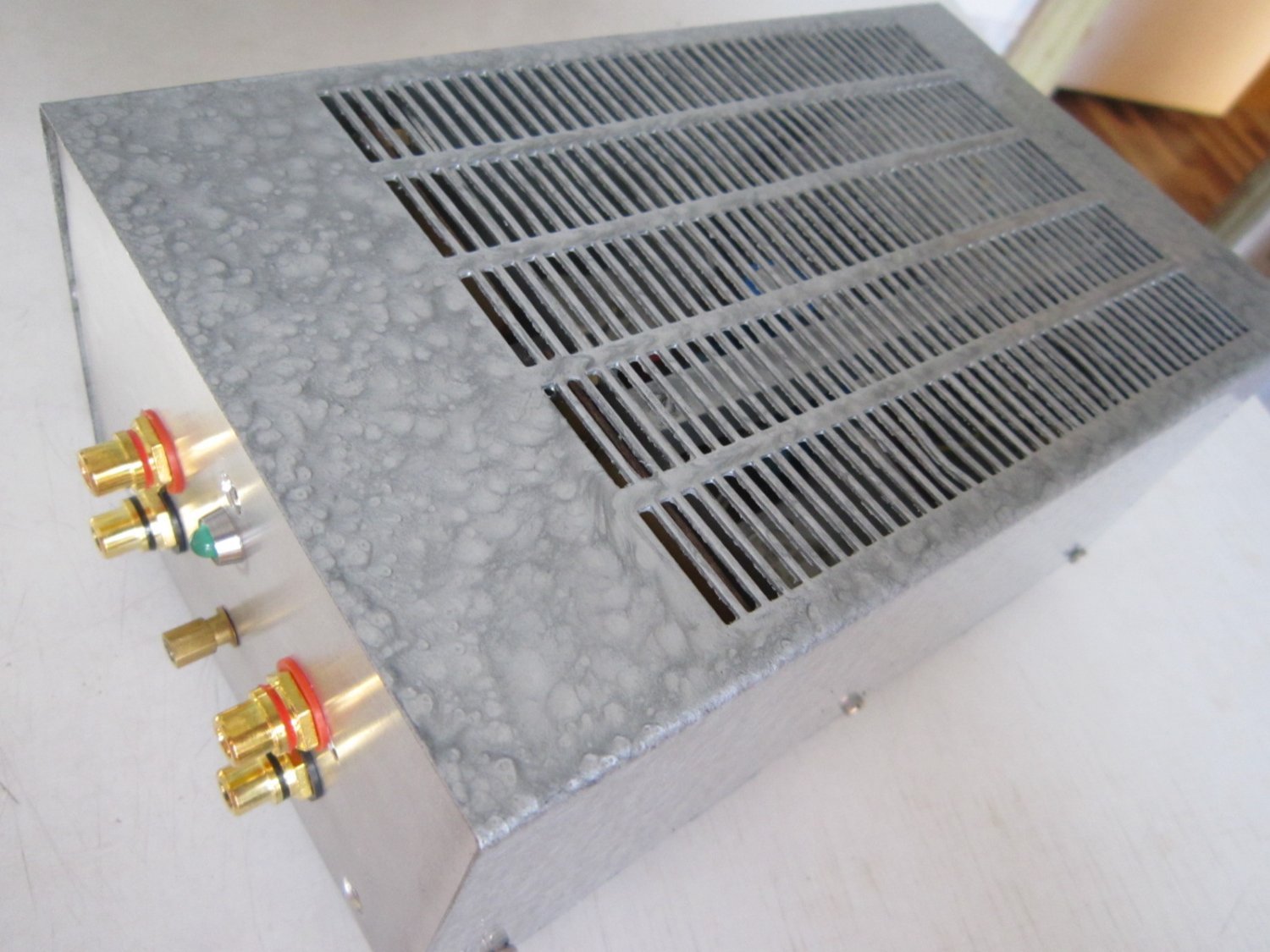

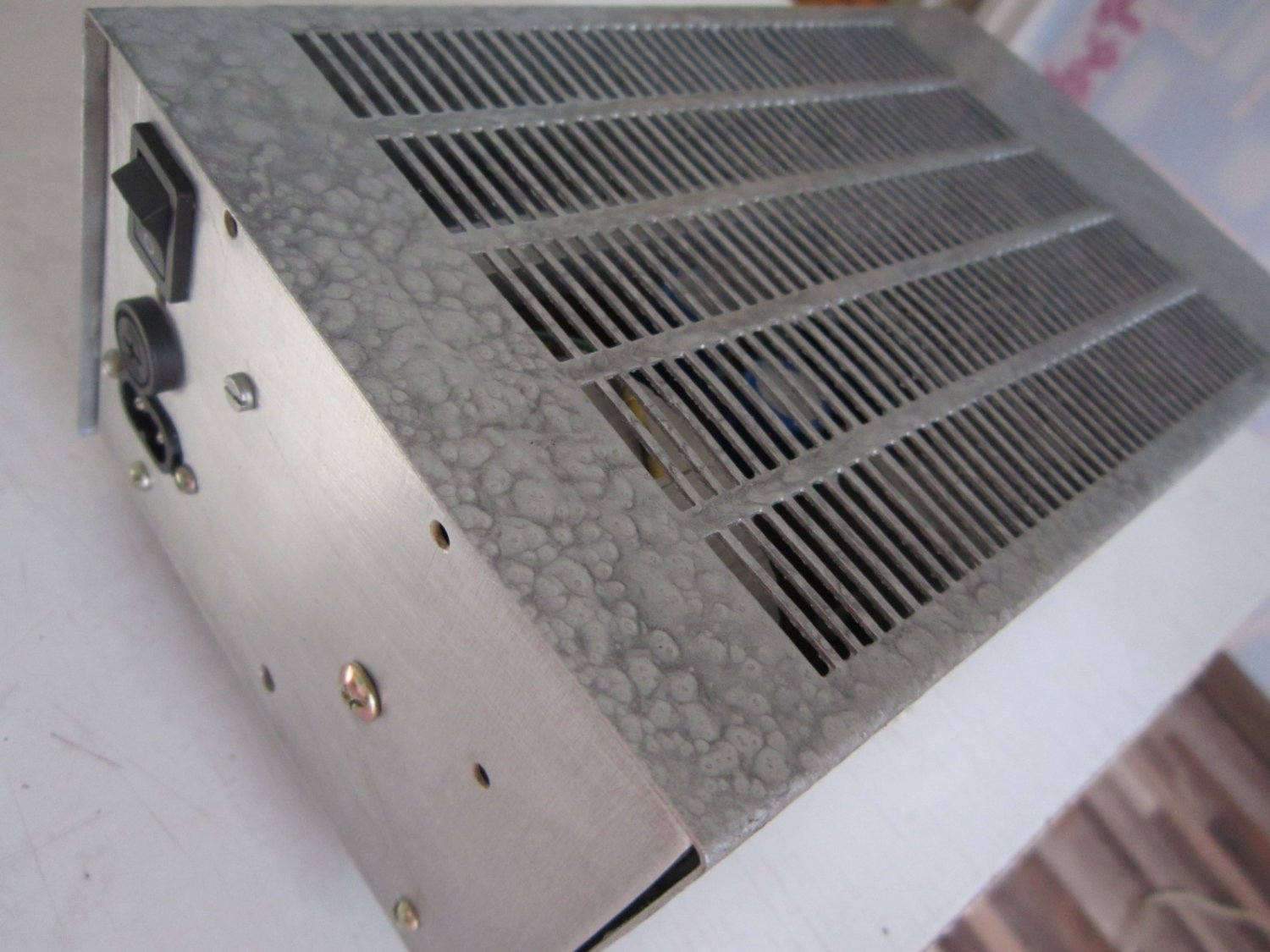

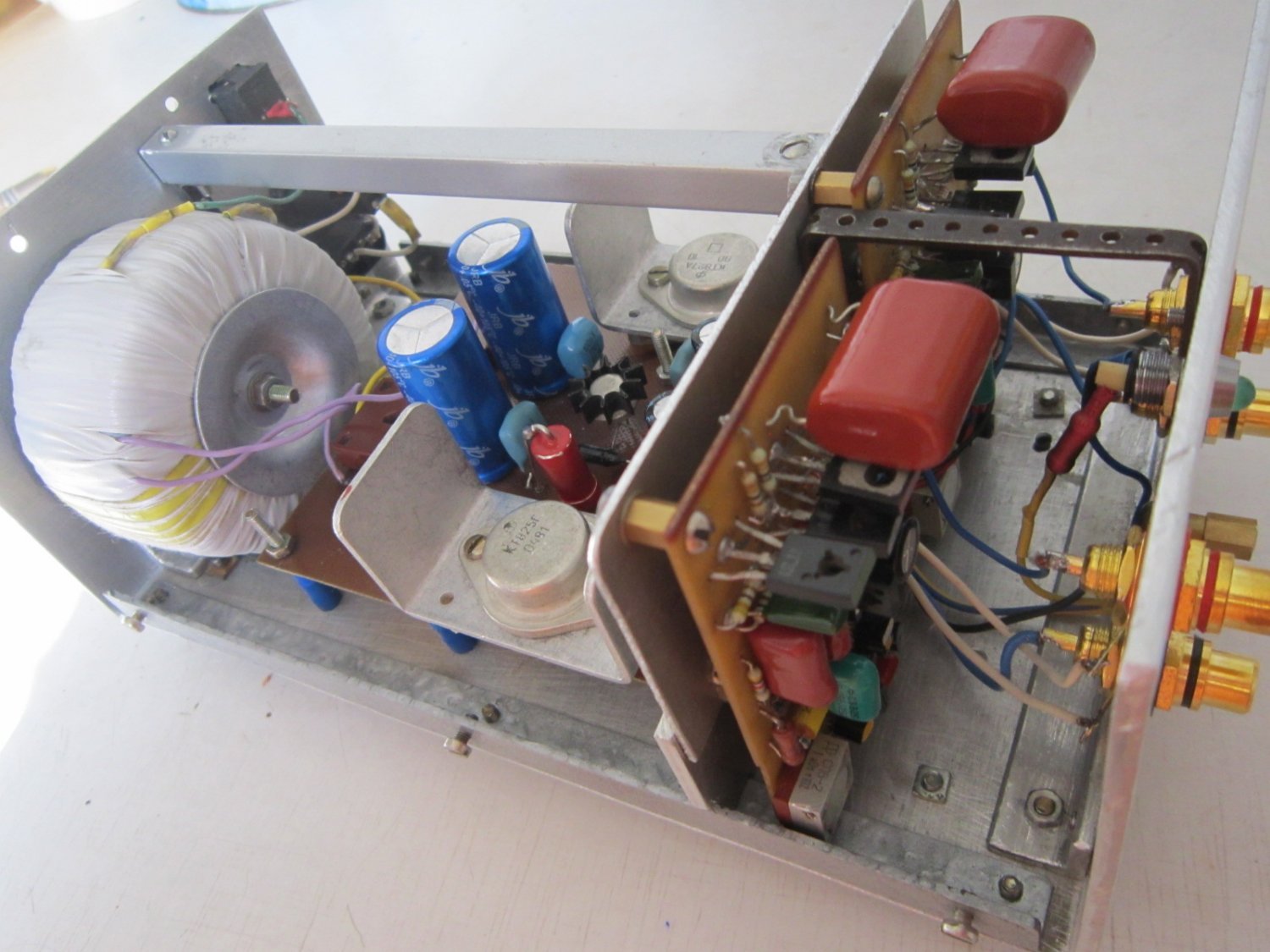

Доделал усилитель-корректор А.Касьянов,   А.Меньшиков, журнал Радио №12,   1988г.

Корпус сделал из того что было, питание +33/- 33 В.




  • Like (+1) 3
Russ3000 Local

Russ3000

Posted
Posted
4 часа назад, Leonid, сказал:

Так у тебя вроде OPA1656 стоит, а он с полевиками на входе и там такого смещения не будет.

Вначале стояла непонятная 5532 и с ней работало нормально. Если уж так страшна постоянка на выходе, можно поставить OPA197, точно около 0 будет и они недорогие.

  • Like (+1) 1
matss Proficient

matss

Posted
Posted

Выбрал время, 2 часа слушал усилитель -корректор А.Касьянов.   А.Меньшиков.  Звучание понравилось, если грамзапись качественная например как на пластинке Steve Miller band/ Abracadabra, то прослушиваются некоторые мелкие инструменты которые у меня маскировались с другими усилителями-корректорами.  В Аудиомании в нарезку купил микрофонный кабель Sommer sc-club series mk2 pvc, купил к нему недорогие разъёмы - он в качестве межблочного от проигрывателя к усилителю-корректору, звук с ним хороший.  То что потратил время на схему усилителя-корректора и сборку, не жалею.
