Сообщения
-
By AlexKorotov · Posted
От процессора радиаторы только с курьером работают эффективно. Естественного движения воздуха через него не будет, особенно ребрами вверх. При таком низком выходном напряжении, я бы взял классическую тл494 и сделал на ней двухтактный преобразователь из ее даташита. Потом все в коробочку железную, с проходными конденсаторами. Пару лет назад переделывал блок питания осциллографа по такой схеме, помехи удалось полностью подавить. Только не обратноходовый (из Китая), от его помех избавиться гораздо тяжелее! -
-
Звук нравится и схема выпрямления накалов работает, нужно только радиаторы побольше поставить и возможно заменить диодные мосты на выпрямление из диодов Шоттки ..... или из "идеальных мостов" на основе управляемых микросхемой транзисторов..... Но общее тепловыделение - около 20 ватт все равно выделится ....... на модули входит по 6,9 вольта переменки два по 2,5 ампера .. разница с накалом переменкой - 6,9 вольта -2,5 вольта = 4,4 вольта х 5 ампер = 22 ватта(по двум каналам общее -выпрямление и стабилизация) дополнительной мощности, которую требуется сбросить в тепло в процессе стабилизации напряжения накала. Как вариант такой радиатор от процессора компьютера- 66 ребер по 3см х 3 см = 9 кв.см. х 66 ребер х 2 стороны = 1 188 кв.см + основание 7,5 см х 7,5 см - Итого 1240 кв.см. Два варианта размещения : снаружи - но портится внешний вид(колхозинг) и внутри корпуса, но хуже охлаждение. Пока такие мысли. -
В принципе, усилитель можно послушать минут 40 .... пока радиаторы LT1083 не достигнут температуры 100 градусов по цельсию...... Так как пока не установлено дно , а корпус поставлен на проставки из пенорезины -можно снизу примерно контролировать температуру радиаторов - через 30 минут ещё пальцем спокойно можно притронуться - там градусов 50-60.... Поэтому перед решением, что делать дальше решил сравнить со своей текущей основной системой - сперва послушал текущий усилитель SE 6ж4п+EL36 TELEFUNKEN в ультра линейном режиме с ИПБ с акустикой с динамиками от Олега Руллита.... Кстати макет от эт этого усилителя 1 к одному подошёл к усилителю на 2А3 - только панельки для ламп поменял и соответственно другой блок питания был сделан. Кстати макет 2А3 с питанием переменным напряжением сравнивал с этим SE 6ж4п+EL36 TELEFUNKEN с выходными трансформаторами от Марка Фельдшера ...... тогда преимуществ явных от 2А3 не получил.... поэтому пошёл на переделку на выпрямленные и стабилизированные накалы, установку танталовых сопротивлений в первый каскад..... Источник USB флеш плеер. На этом сайте есть о нем ветка - уже много народа распробовало этот источник.... Здесь акустика 7 ом. С Ктр =25,6 (4ома) уровень громкости на данной панельке получился ровно посередине (15 попугаев - уровень в верхнем правом углу), с Ктр = 18,2 (8 ом) уровень громкости 11 - 12 . Усилитель с колонками ШП 7 ом с рупорными супер твиттерами (играют выше 14 кГц вторым порядком) - очень хорошо играет и при подключении к выходам выходного трансформатора Ктр =25,6 (4ома) и с Ктр = 18,2 (8 ом). На 4 ома -супер детальность и кристальная четкость, на Ктр = 18,2 (8 ом) - чуть замазаны детали ЗАТО !! басы стали рельефными они прямо проявились в пространстве и заполнили всю комнату (на 4 омной акустике такого не было). Получаем сходу ВАУ эффект.... При этом детальность всё равно остается на высоком уровне, хоть и уступает подключению на 4 ома..... Я несколько раз переключал выходы...... сильно зависит от качества записи..... Универсально всё таки выбрал Ктр =25,6 (4ома). Усилитель SE 6ж4п+2А3 с выпрямленными и стабилизированными накалами первого и второго каскадов, с автосмещением (R катода =740 ом), с танталовыми анодными сопротивлениями в первом каскаде, с межкаскадными - Мундорф алюминий в масле + СГМ3 (серебро в слюде)+ фольговый полистирол........ Переиграл текущий усилитель SE 6ж4п+EL36 TELEFUNKEN в ультра линейном режиме с ИПБ .... Конкретно - больше музыкальных деталей, более рельефные басы, более чистое пространство, чуть больше динамики..... Да выходные трансформатор по габаритам больше , чем трансформаторы от Марка Фельдшера ....... Выходные трансформаторы от "Золотой середины", использованные в усилители на лампах 2А3, просто не влезли по размерам в корпус SE 6ж4п+EL36 TELEFUNKEN..... поэтому их там и не использовал. Как итог звук нравится и схема выпрямления накалов работает, нужно только радиаторы побольше поставить и возможно заменить диодные мосты на выпрямление из диодов Шоттки ..... или из "идеальных мостов" на основе управляемых микросхемой транзисторов..... Но общее тепловыделение - около 20 ватт все равно выделится ....... на модули входит по 6,9 вольта переменки два по 2,5 ампера .. разница с накалом переменкой - 6,9 вольта -2,5 вольта = 4,4 вольта х 5 ампер = 22 ватта(по двум каналам общее -выпрямление и стабилизация) дополнительной мощности, которую требуется сбросить в тепло в процессе стабилизации напряжения накала. Скрытые светодиоды - индикация накала и анодного напряжения в нише выключателя анодного питания.
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Ни схемы выпрямителей ни фильтров ни физика ни математика не изменились. Зато популярно и доходчиво. Если хотите квазирезонансный с трехступенчатым преобразованием и бездиодным входом и выходом, то стоит только попросить. Некоторые точно смогут, а большинство покрутит пальцем у виска и дальше читать не будет. -
И самое главное... Лампы которые были в макете... Изначально были отобраны с точностью до 1% по вах. Они довольно в сложных условиях отработали в макете... Так как в процессе экспериментов и настройки лампы часто работали с превышением мощности анода... Проведу повторные замеры и сравню потерю эмиссии в сравнении с исходным состоянием их... Вче вах у сеня сохранены начальные... -
Вот и поставлена точка в истории одного макета... 😊 Свою функцию он выполнил... Все что нужно было от него получено... Разобран... ✅ Дальше только Чистова сборка моноблоков...
-
-
Так это написано 56 лет назад,а теперь схемы давно изменились. -
mrb0700 Питание радиоаппаратуры от сети Р.М.Малинин 1970-600M.djvu
-
Скажите, а в комплекте для прослушивания, электрический стул предусмотрен? -

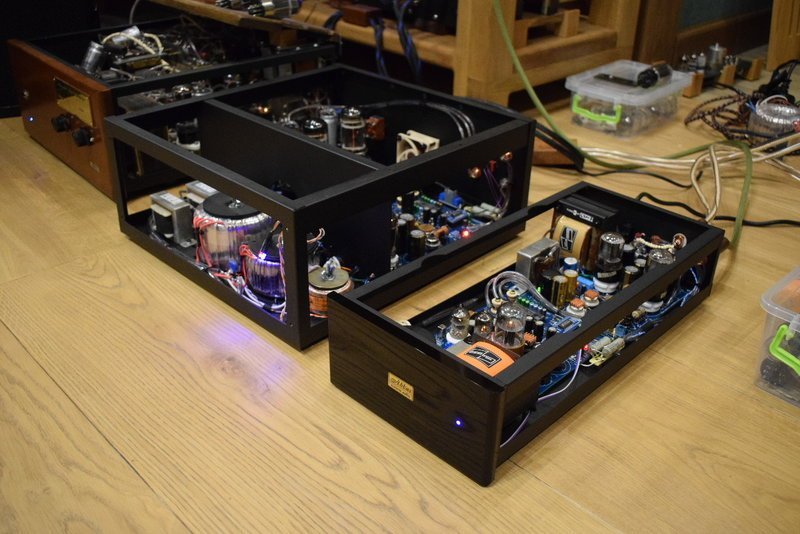

Корпус высоковольтногоу зла готов полностью -- сделана верхняя крышка, нижняя с ножками и боковые фальшпанели. Этот корпус был самым трудным в изготовлении, так как многие части пришлось делать с нуля. Дальше -- покраска. Вес просто пустого корпуса (с шасси внутри) ужасает -- 15 кг. Весь блок с начинкой будет по более точной оценке весит 67 кг. Ох и тяжко это будет ворочать... Зато больше киловатта мощи! -
Это двух канальная сборка - но радиаторы стоят те же самые, следовательно, их точно также не хватит на , примерно 14 ватт, тепловой мощности..... Диоды Шоттки - это примерно в 1,5 в 2 раза эффективнее по тепловыделению. Но всё равно может не хватить - ТО-220 - рассеивает 2 ватта и по примерным прикидкам хватает при долговременной работе ....... но как оно на самом деле внутри корпуса будет?
-
В своё время также встал вопрос приобретения подобных сборок на LT1083. Выбор был сделан в пользу таких: Покупать более дешевые варианты не вижу смысла. -
By Stan Marsh · Posted
Советую завязывать с таким стилем, это странно для вашего возраста и амбиций. Оставьте сленг phlanger-ам.
-
-
