Схемы транзисторных RIAA фонокорректоров

Valinor

By Valinor
in Analog

 Share

Recommended Posts

  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Конечно - не отношусь . Я не выслушиваю стерео-панораму в записях , не ищу каких-то откровений в звуках движения пальцев по грифу контрабаса  , и т.д.... Я обычный технарь-меломан , у которого звуково

vs music
vs music

Год назад в качестве эксперимента собрал фоно-преамп  на полевиках 117-й и 170-й серии (Тошиба ) с пассивной цепью коррекции . Пара десятков таких транзисторов как то залежались у меня ( лет 12 назад

Russ3000
Russ3000

Началось все с того, что не понравилось как ламповый корректор играет на наушниковый усилитель с входным сопротивлением 2к. Поставил на выход усилитель 2х на микросхеме OPA1656, питал ее от DC-DC

Posted Images

catBot Community Regular

catBot

Posted
Posted
55 minutes ago, Сергей А said:

Так LT сам считает , внизу таблички компонент , зачем умножать.

Вы спрашивали про график КНИ по номерам гармоник. Чтобы перевести доли в проценты, их надо умножать на 100. Номера гармоник - в первом столбце таблицы, с первой по двадцатую. Можно заказать вывод только второй, например, но слушаем-то мы всю грязь в сигнале.

Внизу таблички указан THD, то есть - некая сумма всех обсчитанных гармоник.

RSD Veteran

RSD

Posted
Posted
7 часов назад, catBot сказал:

Таким образом, добившись отсутствия (или принебрежимо малого уровня) продукта 1kHz при подаче 19kHz + 20kHz, мы можем быть уверены, что усиление происходит линейно, искажений сигнала нет.

До какой степени в цифрах нужно снизить этот уровень, чтобы он был пренебрежимо мал?

Сергей А Local

Сергей А

Posted
Posted
5 часов назад, catBot сказал:

Вы спрашивали про график КНИ по номерам гармоник. Чтобы перевести доли в проценты, их надо умножать на 100. Номера гармоник - в первом столбце таблицы, с первой по двадцатую. Можно заказать вывод только второй, например, но слушаем-то мы всю грязь в сигнале.

Внизу таблички указан THD, то есть - некая сумма всех обсчитанных гармоник.

 График Кг от частоты -это не о гармониках одной частоты. Зачем они мне. Это общий , который обычно в каждой статье( бочке) затычка. Забудьте , не так важно.

KAI Proficient

KAI

Posted
Posted
11 минут назад, Russ3000 сказал:

Нам бы схемку, аль чертёж, может кто зареган...

Они плохого не делали.

Может кто в живую слышал, какое впечатление осталось?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Пользуемся в измерительнвх целях. Мануала нет, теперь будет :). Ничего сильно магического не услышал в нем :smile-61:

"Усилитель - это не осциллограф!" (С, ЮАМ)


  • Smile 1
  • Smile 1
BAA Master

BAA

Posted
Posted
4 minutes ago, Xрюн222 said:

"Усилитель - это не осциллограф!" (С, ЮАМ)

Не скажите, у некоторых векторный индикатор, если не ошибаюсь, есть.
P.S. Электротаня наше всё.

Xрюн222 Mentor

Xрюн222

Posted
Posted
59 минут назад, Russ3000 сказал:

Лихо у них 1М входное сделано, выкрутились, представяю как это шумит.

Это  видимо вход для пьезоголовки, относительно ее уровня выхода никак не шумит... Зато, это важно - почти 0 входной емкости. Одно время было типовое решение и для ММ аналогично. С 47 кОм на входе.

  • Like (+1) 1
catBot Community Regular

catBot

Posted
Posted
14 hours ago, RSD said:

До какой степени в цифрах нужно снизить этот уровень, чтобы он был пренебрежимо мал?

Чтобы с гарантией, до -120dB (минус ста двадцати децибелл) от уровня основного сигнала. Как пользователь "Корвет УП-078С" и "Корвет 200УМ-088С", у которых ИМИ не выше -90dB, считаю, что тридцати децибелл запаса достаточно, чтобы ни один "златоухий" не смог ничего предъявить по качеству.

BAA Master

BAA

Posted
Posted
4 hours ago, catBot said:

ни один "златоухий" не смог ничего предъявить по качеству

Услышите, что "играет" или "звучит" стерильно, неинтересно, сухо и далее по списку.

Leonid, Enthusiast

Leonid,

Posted
Posted
В 30.03.2025 в 07:12, KAI сказал:

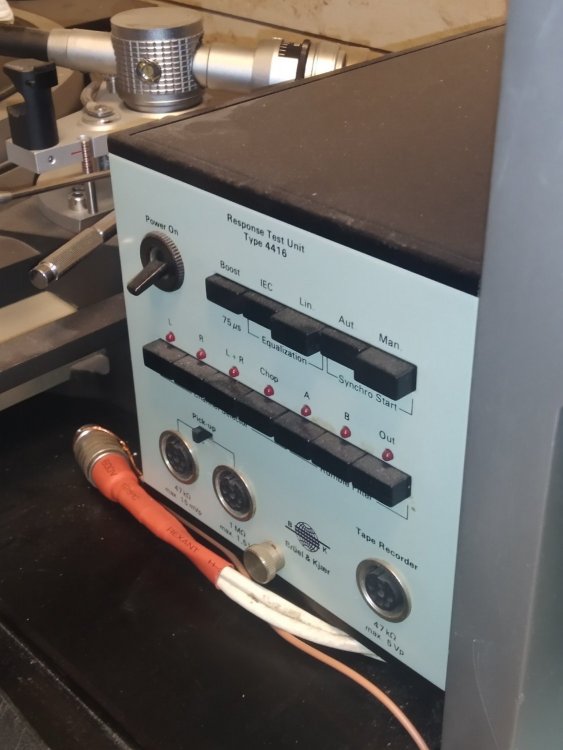

Кто нибудь использовал как фонокорректор B&K model 4416?

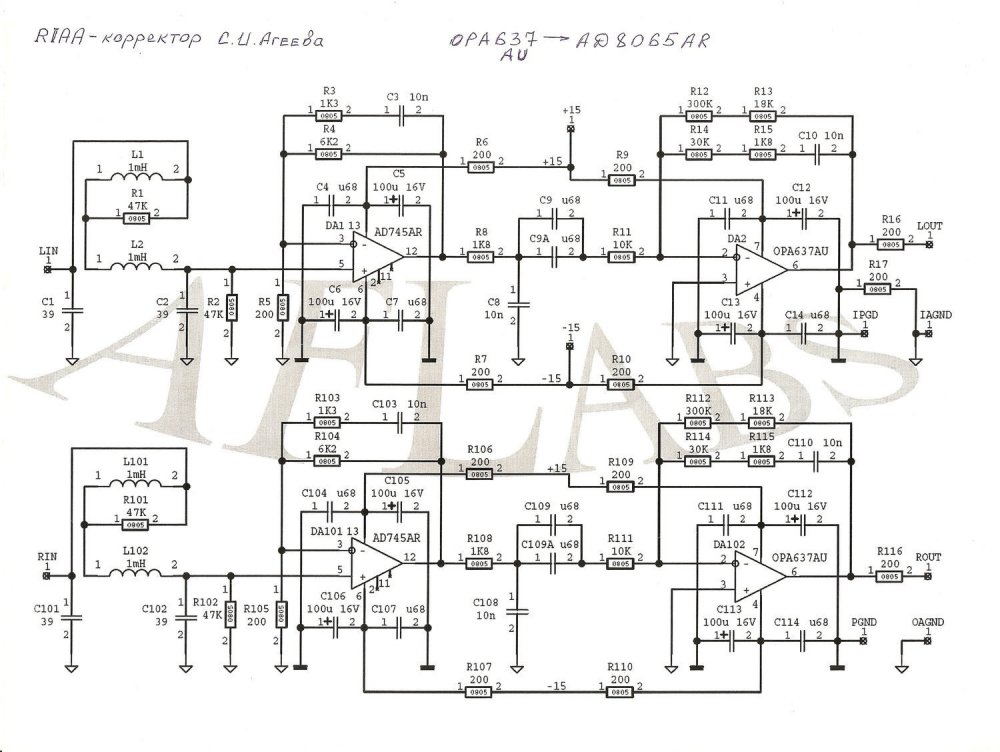

У Агеева похожий корректор. Не делал, не слушал...thumb.jpg.44fd51340d0d3df37224d2737d0f783c.jpg

Leonid, Enthusiast

Leonid,

Posted
Posted
1 час назад, Leonid, сказал:

У Агеева похожий корректор. Не делал, не слушал.

Хотя, нет. У Агеева RIAA немного по другому формируется.

KAI Proficient

KAI

Posted
Posted

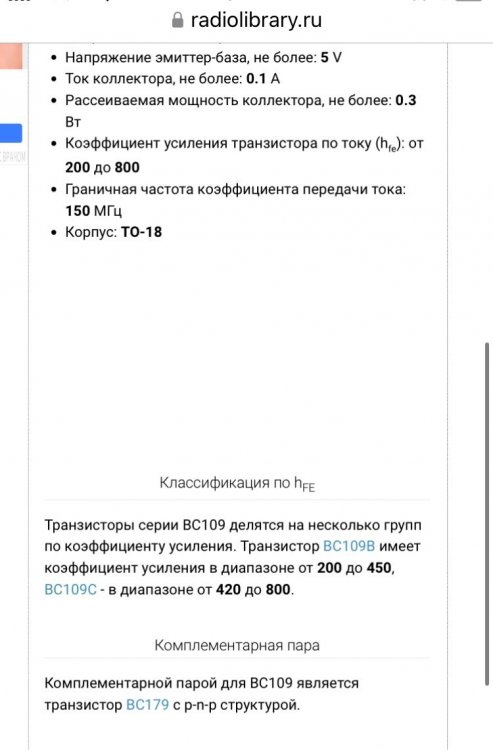

Хотелось бы понять, в B&K не на должном уровне схем техника или дело в устаревший элементной базе?

BAA Master

BAA

Posted
Posted
24 minutes ago, KAI said:

в B&K не на должном уровне схем техника

Если у БиК не на уровне, то у кого да? Устройство для измерения. Параметры известны.
Можно ли было на элементах того времени сделать лучше - скорее всего.
Есть Флюк 4 декады и есть HP 7 1/2 декад. И то и другое качественные изделия с должной схемотехникой.

catBot Community Regular

catBot

Posted
Posted
10 hours ago, BAA said:

Услышите, что "играет" или "звучит" стерильно

Это для меня вполне себе похвала.



10 hours ago, BAA said:

...неинтересно, сухо и далее по списку.

А это - вкусовщина, её воспринимать всерьёз нельзя.

На аппарате, не вносящем искажений, отчётливо слышно, какого качества источник, хорошо ли записана фонограмма.

catBot Community Regular

catBot

Posted
Posted
5 hours ago, Leonid, said:

У Агеева похожий корректор.

Что-то я пропустил. Можно ли посмотреть схему?

Goofnm Proficient

Goofnm

Posted
Posted
3 часа назад, KAI сказал:

B&K не на должном уровне

Ещё проф сегмента корректор. Не Морфизприбор конечно, но тоже контора известная.
Должный уровень или нет сейчас объяснят. Сам не паял, в слоте стоял готовый.


Leonid, Enthusiast

Leonid,

Posted
Posted
3 часа назад, KAI сказал:

Хотелось бы понять, в B&K не на должном уровне схем техника или дело в устаревший элементной базе?

Могу сказать только то, что способ формирования RIAA, использованный B&K, мне до этого не попадался.

BAA Master

BAA

Posted
Posted
13 minutes ago, Xрюн222 said:

Это не тот ли, где МС головка к трансформатору через электролит подключена? :)
