1 час назад, Сергей А сказал:

Все ты правильно говоришь , но здесь в другом дело. Ток подмагничивания и сумма его очищается от прочего звона. В  самой головке. Поскольку на частотах выше она отключена от земли этой доп индуктивностью. И просто.

То, что ты предлагаешь я делал в самом начале своего увлечения магнитной записью. У меня был ГСП с выходом на комплиментарных транзисторах с высоким питанием. В ту пору я хотел получить таким образом предельно низкое сопротивление для (режим генератора напряжения) для головки записи. Но это не стоит тех потуг, выходное сопротивление можно снизить до сотен ом и уже это даёт выигрыш в искажениях, а дальнейшее снижение сильно усложняет схему.

Posted

Опять же , снижая выходное , снижаешь его для всех частот, гармоник и комбинаций. В случае фильтра только на основной частоте. О чем и речь.

Posted
3 минуты назад, AlexKorotov сказал:

Вот верхний левый угол кварцованный ГСП с полосовым фильтром.


ГСП с фильтром несколько не то. Нас интересует ток в самой головке. ГСП фильтра уже может интерферировать с ВЧ сигнала и создавать комбинационные токи в ней. ( головке)
Этого то и можно избежать.

Posted
1 минуту назад, Сергей А сказал:

Опять же , снижая выходное , снижаешь его для всех частот, гармоник и комбинаций. В случае фильтра только на основной частоте. О чем и речь.

Ну я же писал, что это делал, только полосовым фильтром. Именно поэтому я и пользуюсь до сих пор с6-5, а не только 20 кГц посмотреть на нем.

Posted
4 минуты назад, Сергей А сказал:

ГСП с фильтром несколько не то. Нас интересует ток в самой головке. ГСП фильтра уже может интерферировать с ВЧ сигнала и создавать комбинационные токи в ней.
Этого то и можно избежать.

И это тоже делал. Как нибудь буду коробку перебирать - сделаю фото. Только фильтр был многозвенный, из нескольких параллельных и последовательных цепей. Причем и вторую гармонику там тоже давил, только лишь одной цепью. Было достаточно. Та история была достойна отдельного описания...

Ну если в двух словах, то хотел именно фильтровать суммарный ток записи. Забросил, были другие интересы.

Posted

И как результат? Что вышло?
Одна добавочная катушка , и имеем тот же фильтр , еще и острее полосового . Смысл же весь в результате.

Posted
2 минуты назад, Сергей А сказал:

И как результат? Что вышло?
Одна добавочная катушка , и имеем тот же фильтр , еще и острее полосового . Смысл же весь в результате.

Самый лучший результат - пассивная коррекция + низкое выходное сопротивление.

  • Like (+1) 1
Posted
9 минут назад, AlexKorotov сказал:

Самый лучший результат - пассивная коррекция + низкое выходное сопротивление.

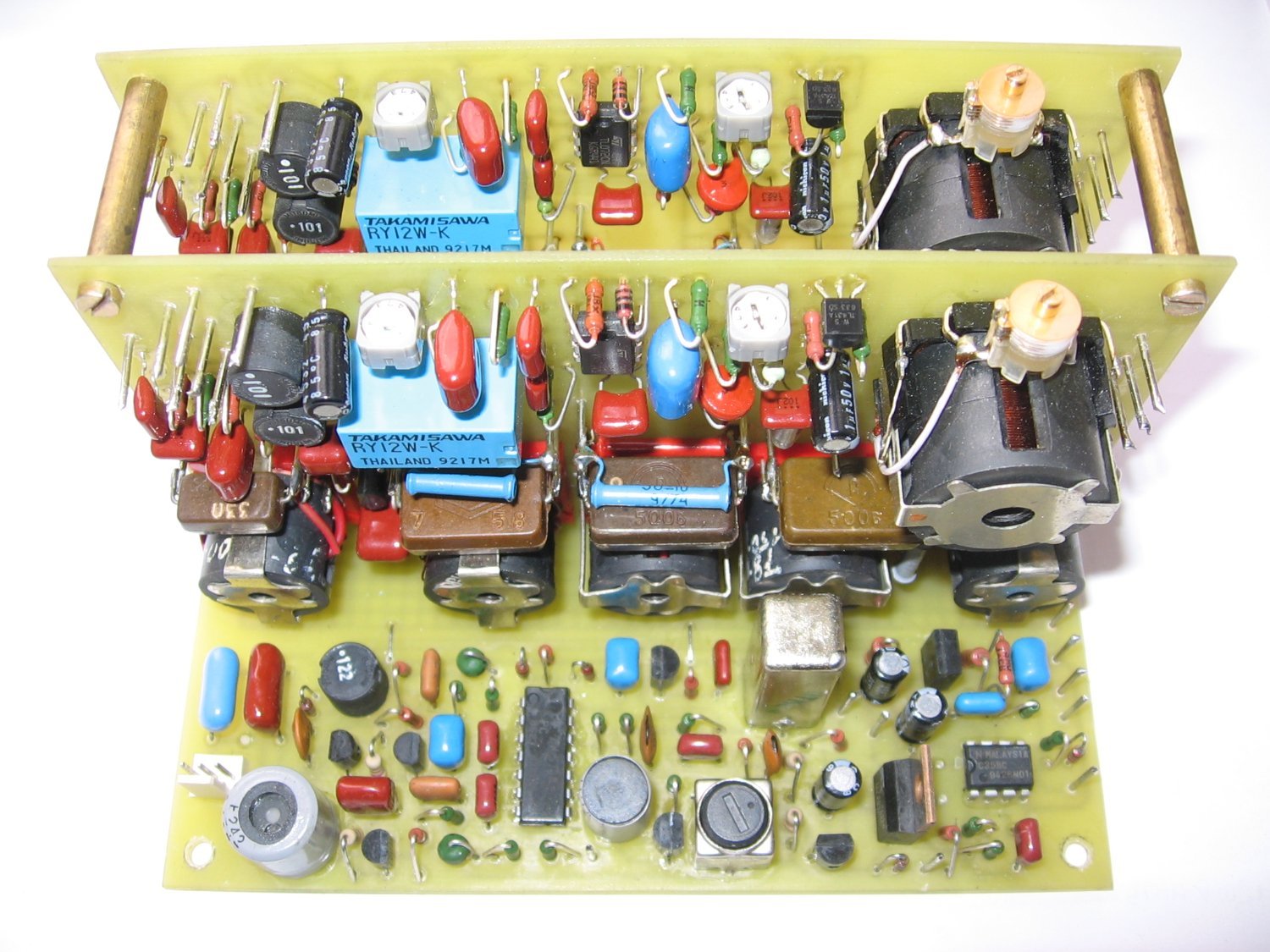

Вот крупный план с полосовым фильтром.


  • Like (+1) 1
Posted
12 минут назад, AlexKorotov сказал:

Самый лучший результат - пассивная коррекция + низкое выходное сопротивление.

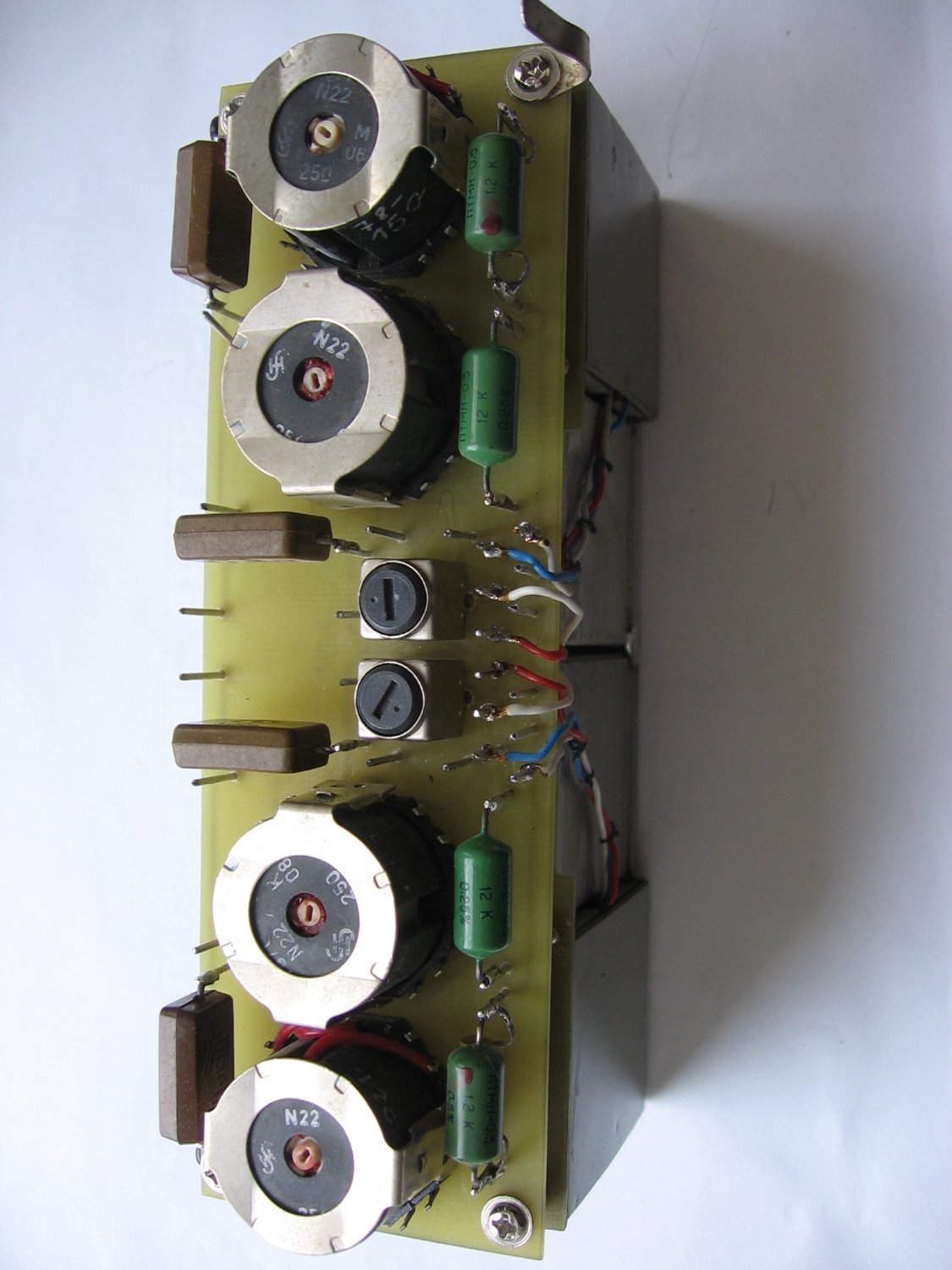

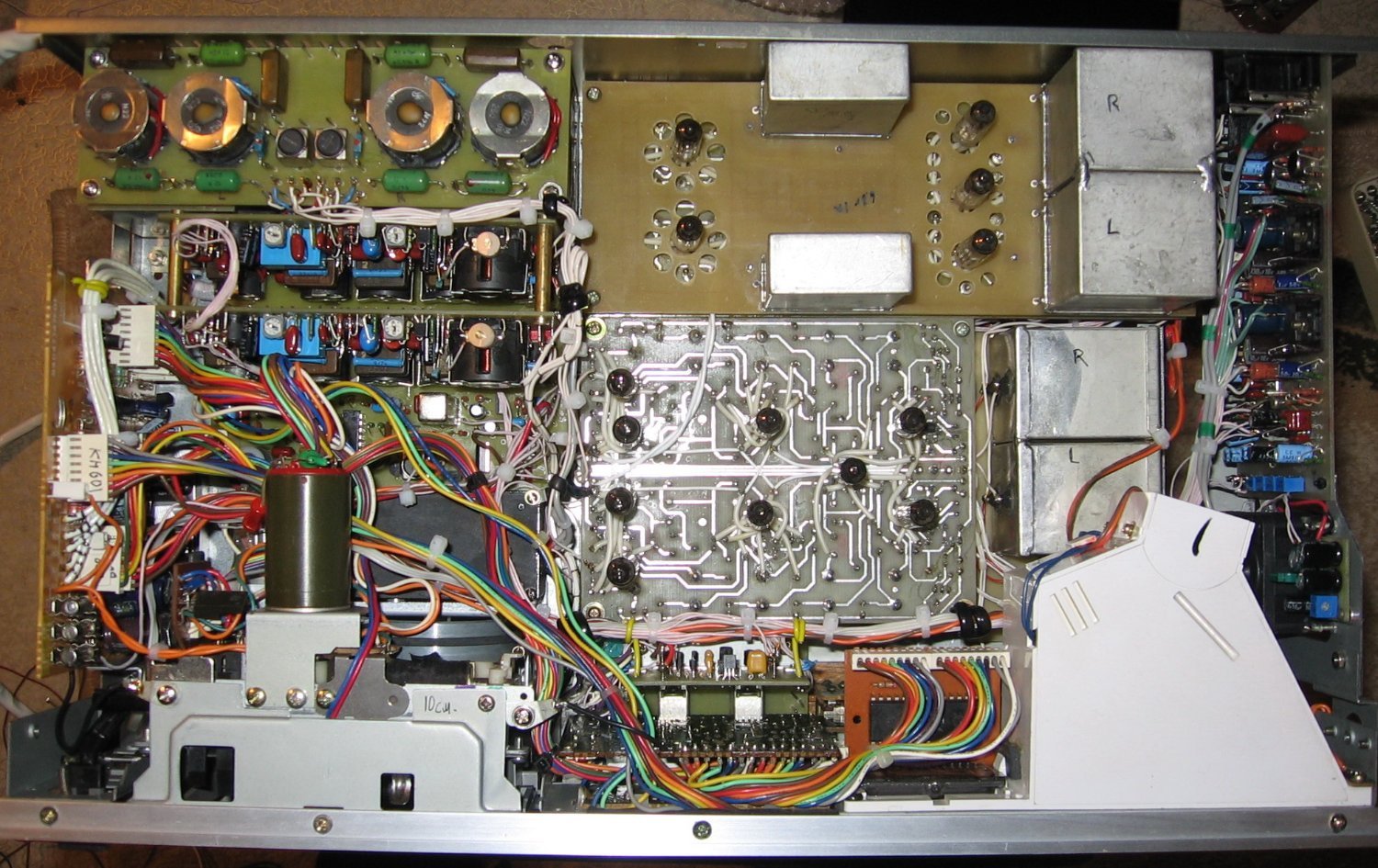

А вот здесь мелкие катушки это то самое, что ты предлагал. Большие катушки это полосовой ВЧ фильтр коррекции.


  • Like (+1) 1
Posted

Красиво , но сложно. Сейчас для проверки моей версии нужен стандартный маг. Снять характерстики с Кг , затем добавить катушку и настроить этот контур на частоту ГСП. И снова снять характеристики. Ничего переделывать не требуется. Только добавлять контур надо с другой стороны от подачи подмагничивания , к земле.

Posted
1 минуту назад, Сергей А сказал:

Красиво , но сложно. Сейчас для проверки моей версии нужен стандартный маг. Снять характерстики с Кг , затем добавить катушку и настроить этот контур на частоту ГСП. И снова снять характеристики.

Это не на Кг должно было бы повлиять, а на всяческие свисты (типа интерференция или сибилянты, шкворчание на ВЧ). На искажения влияет ток подмагничивания, насыщение сердечника головки и ленты. Вспомни про диоды на выходе УЗ, они как раз немного компенсируют насыщение при уровнях записи близких к предельным. Но это все костыли, насыщение сердечника сразу уменьшается при питании головки записи от генератора напряжения. Тут наверное почти каждый имеет подобный опыт с ламповым УМ, когда снижение вых сопротивления лампового каскада даёт снижение искажений на НЧ (нелинейность намагничивания сердечника и протекающего через обмотку его тока).

Posted

Коллеги - может свою тему откроете и там уже оторвётесь?

Ваш спич достоен зтого!))...

Posted

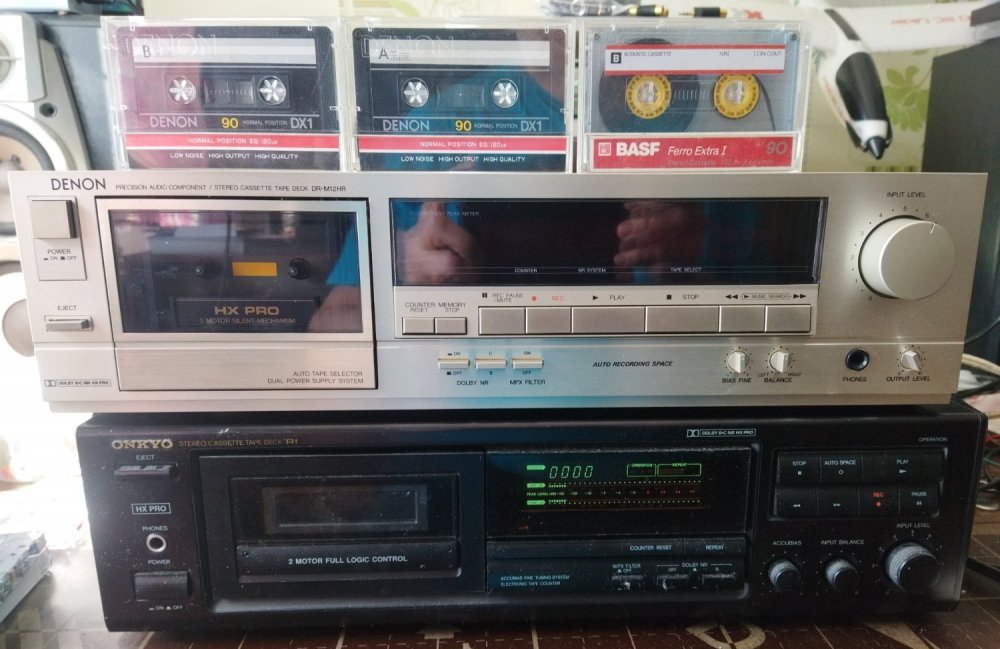

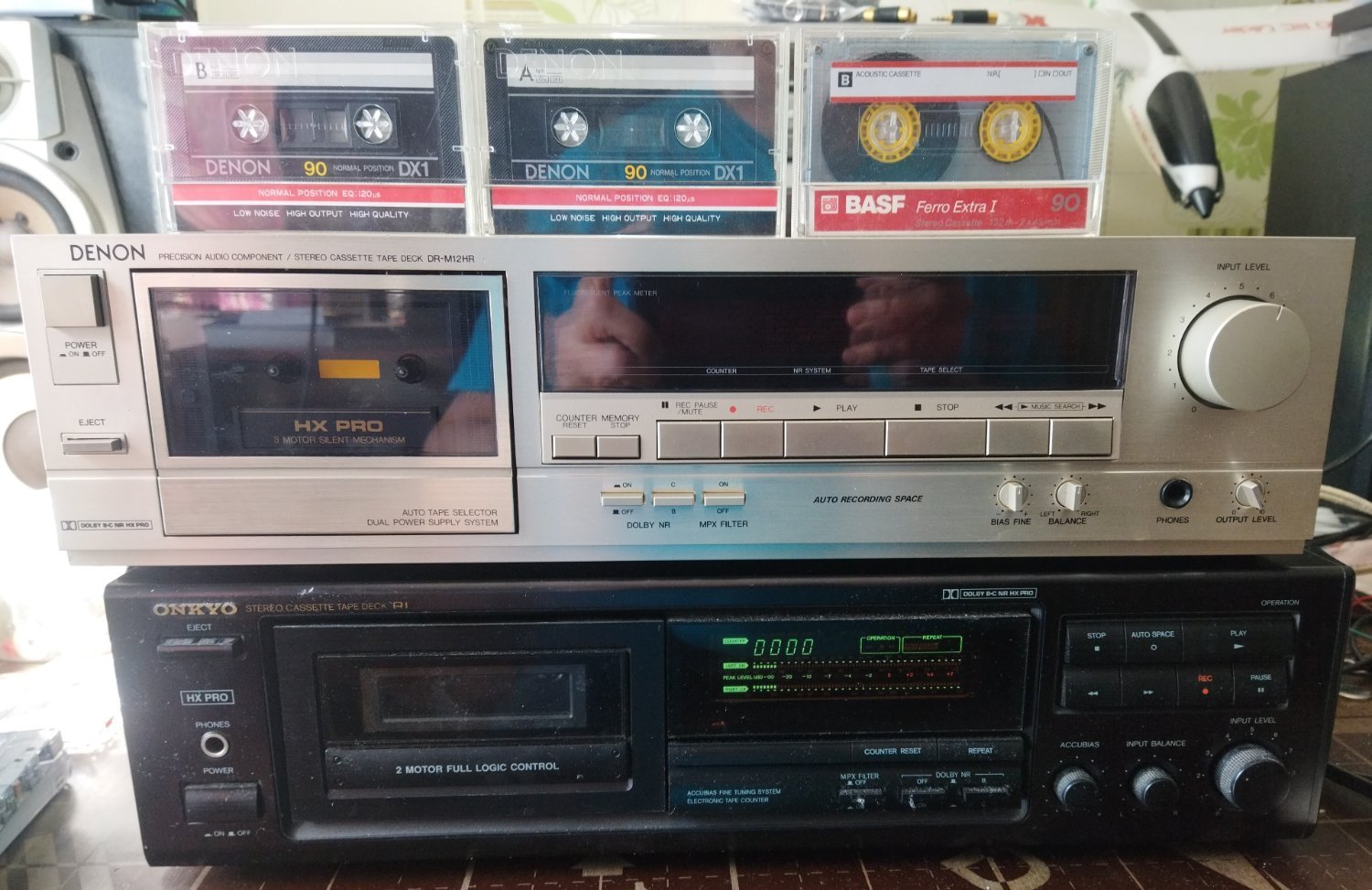

Дека красивая, но - слепая (потух экран) попала в наши лапы)):




Звук понравился, сразу, работа протяжки, внешний вид, внизу мой ламповый кассетник, достал, включил, слушаю - весна, кассетомания...

Лампа играет лучше каменных УВ!

Хотя Денон меня удивил, но в итоге, на той же кассете, лампа его переиграла, вот так!

Posted

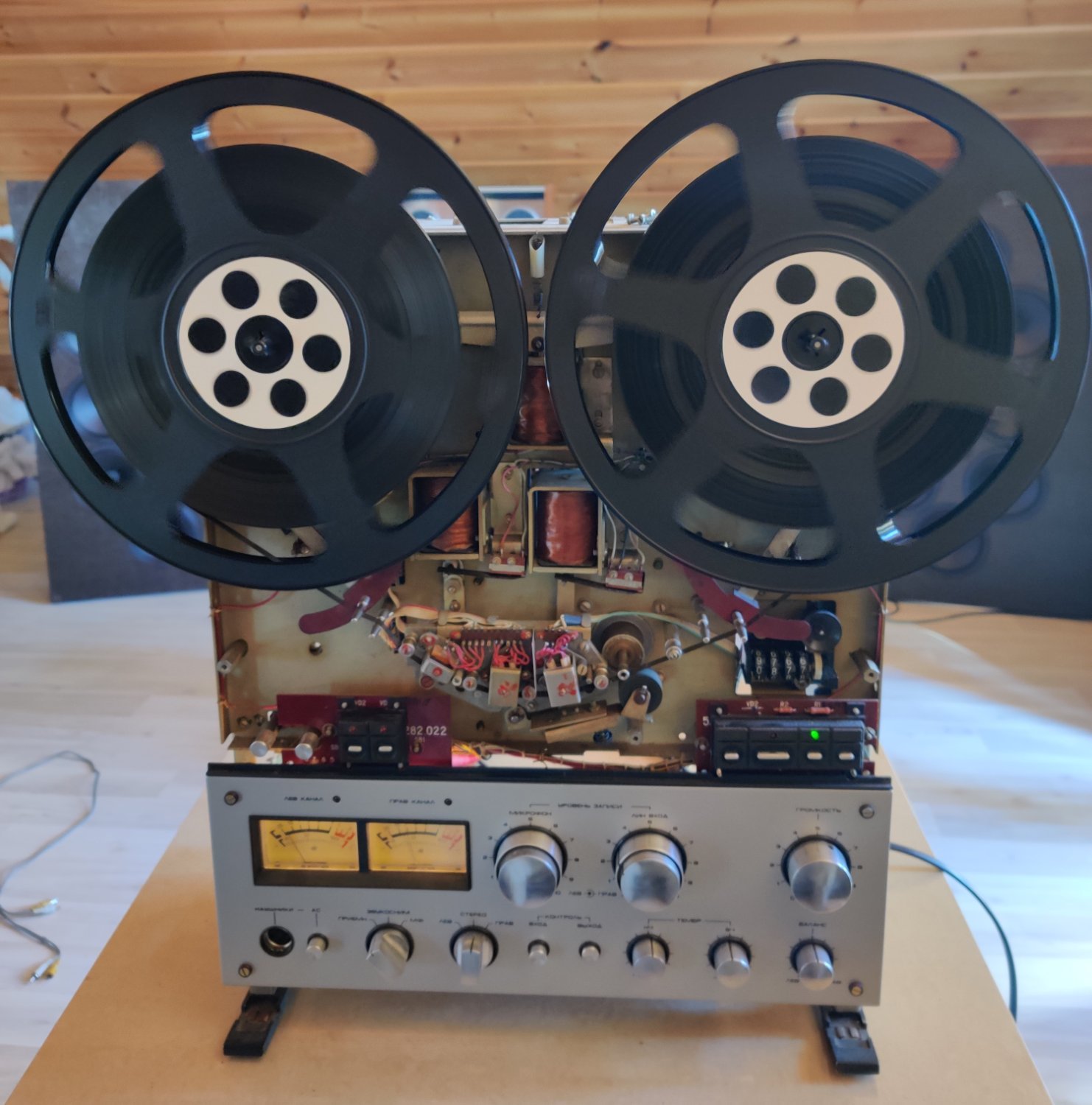

Соскучился, достал из тумбочки. Осталось отфрезеровать верхнюю панель под подкатушечники и собрать. Головы Тиковские. Как по мне - это самый красивый  из СССР. А с километрами стал ещё солиднее.


  • Like (+1) 2
Posted

Илеть 110 и подобные мне не нравятся конструктивом, исполнением и качеством.Хотя если быть точным, этим грешать все советские изделия, даже если издали аппарат и кажется симпатичным, при более внимательном рассмотрении видно, что изготовлен он как бы на коленке. Пытался коллекционировать и Илети, и Ростовы и Юпитеры, и прочее, пока остались лишь Маяки 001 и Олимпо-Электроники из последних, из-за мыслей о возможном использовании механики для плеерства.

Posted
22 часа назад, ВАК сказал:

Соскучился, достал из тумбочки. Осталось отфрезеровать верхнюю панель под подкатушечники и собрать. Головы Тиковские. Как по мне - это самый красивый  из СССР. А с километрами стал ещё солиднее.


Володя - у меня Ростов 105 тоже напрашивается на фрезеровку и раздвиг моторов!)

Занял очередь...

Хотя сам я не очень уважаю километровые катушки, они хороши для 38 скорости...


Posted
44 минуты назад, СЮТ сказал:

и раздвиг моторов!))

Где то лежит шаблон на раздвиг, это самое сложное в переделке..дальше простая слесарка и настройка натяжения.

Posted

А какой смысл перепахивать Ростово-Илети под 27 катушки, если есть Олимпо-Электроники? Ну только если по самурайски, главное не цель а путь?:smile-17:

Posted

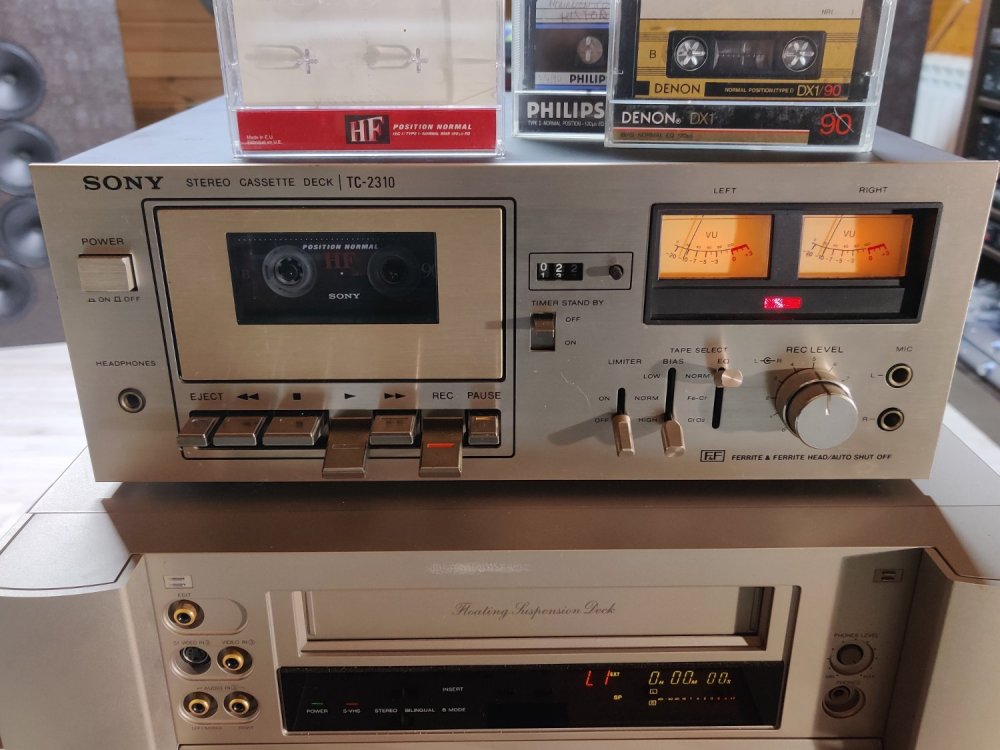

Достал проверенную, ровную Соньку. Ещё без Долби. Записал, послушал.....и эти люди запрещают мне ковырять в носу...


  • Like (+1) 1
Posted

Опять по просьбам трудящихся блюз для бильярдного зала. Лента Славич, склеенная.

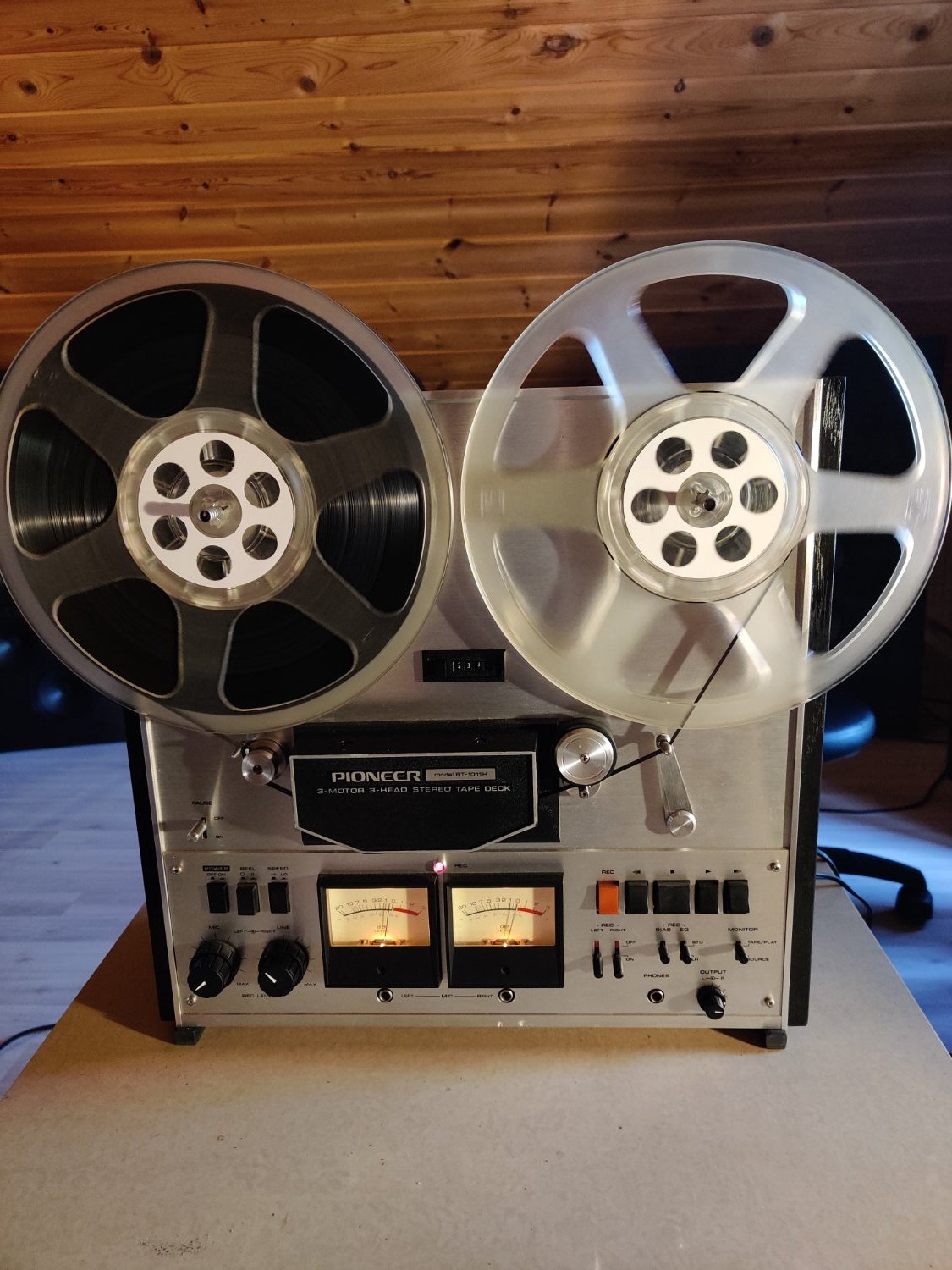

Самурайский Pioneer RT-1011H.

Из ремонта. Подгорел микрик управления моторами.


  • Like (+1) 3
  • Thanks (+1) 1
Posted

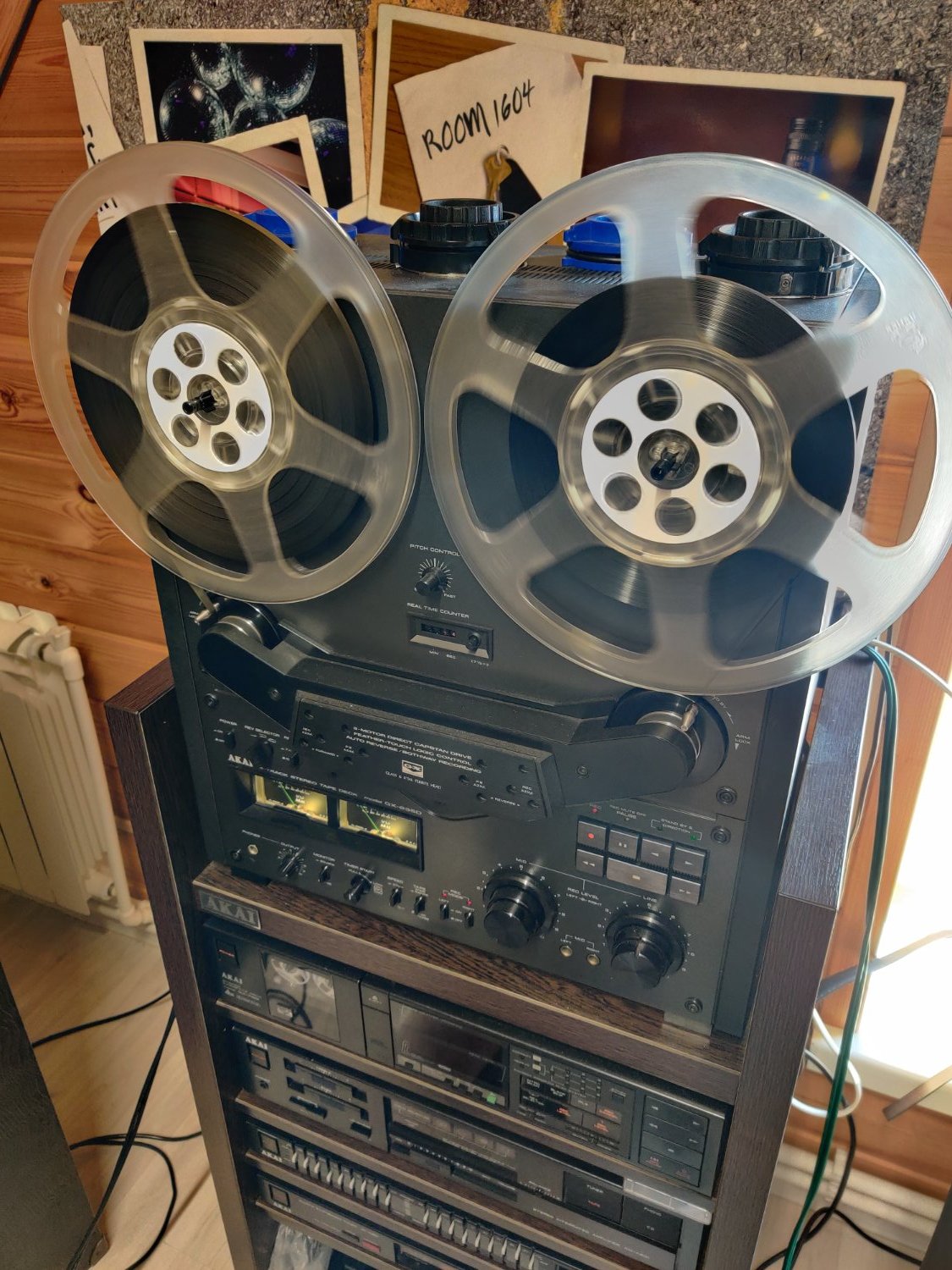

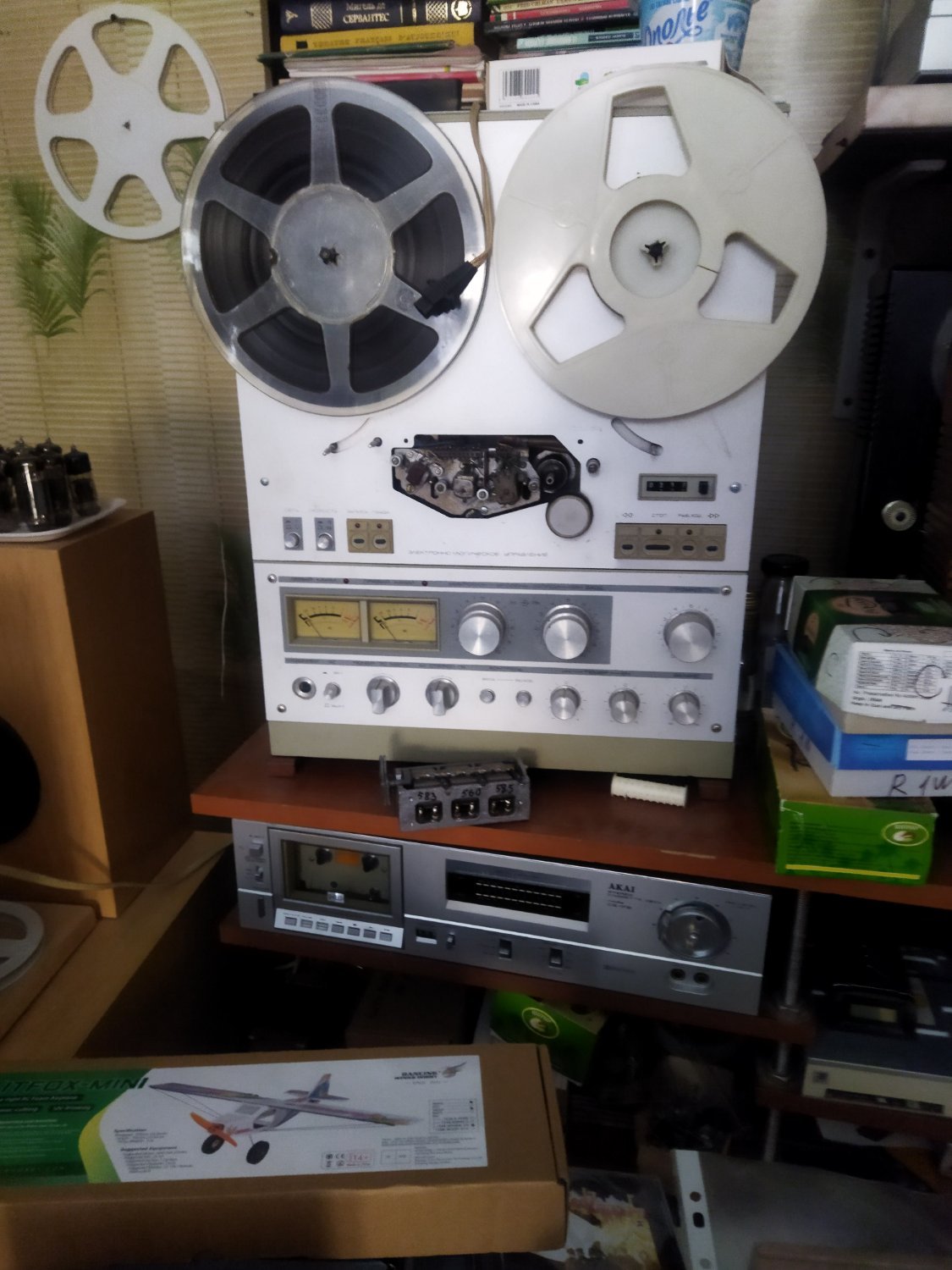

Промучался сутки с записью. Пионер постоянно забивал головку. Тик тоже не лучше. И только Акай согласился на Славич


  • Thanks (+1) 1
Posted
4 часа назад, ВАК сказал:

согласился на Славич

Зачем же писать на старую свему? Или проигрывать её? Для зачётного аппарата и лента нужна достойная, иначе точно, предпочтение в сторону видасов уедет....Прикупите хотя бы одну современную ленту,

https://mms-tapes.ru/catalog/LPR90-semi-pro-tape

попробуйте её в деле, запишите что-нибудь стоящее в хорошем качестве, ну а потом уже выводы дайте - это же не сложно, а то так и непонятно, что в комментарии имелось в виду - то ли маги плохие, что справится с лентой (говяной ) СССР не могут, то ли лента говно полное ( что сведущим и так понятно).
