Posted

Да конечно только импорт. Сони, скотч, максел и т.д в коллекции. Пожелание клиента. А Славич самая лучшая лента из СССР. Прописывает почти ровно. На тасму и свему я бы не согласился. Один раз попробовал, два часа оттирал Тик от коричневой пыли.

Posted
17 минут назад, ВАК сказал:

Да конечно только импорт. Сони, скотч, максел и т.д в коллекции. Пожелание клиента. А Славич самая лучшая лента из СССР. Прописывает почти ровно. На тасму и свему я бы не согласился. Один раз попробовал, два часа оттирал Тик от коричневой пыли.

В СССР под занавес повсюду орва продавалась, некоторые экземпляры ещё живы, есть парра тасмы в запечатке, одну пробовал на запись, надорвав уп.целлофан - жива!  Свема тоже некоторая жива, но суть не в этом, нафига эти эксперименты, если новые с отличным качеством? Кстати, студийные орвы 106 тоже все живы, хотя заимел их в конце 70х, даже для записи ещё годятся. Сони 70х посыпались, басф живой ещё, интернационал - живой, не все правда, но на них не писать, а инфу снять, если она, инфа, того стоит. И конечно от условий хранения много зависит.

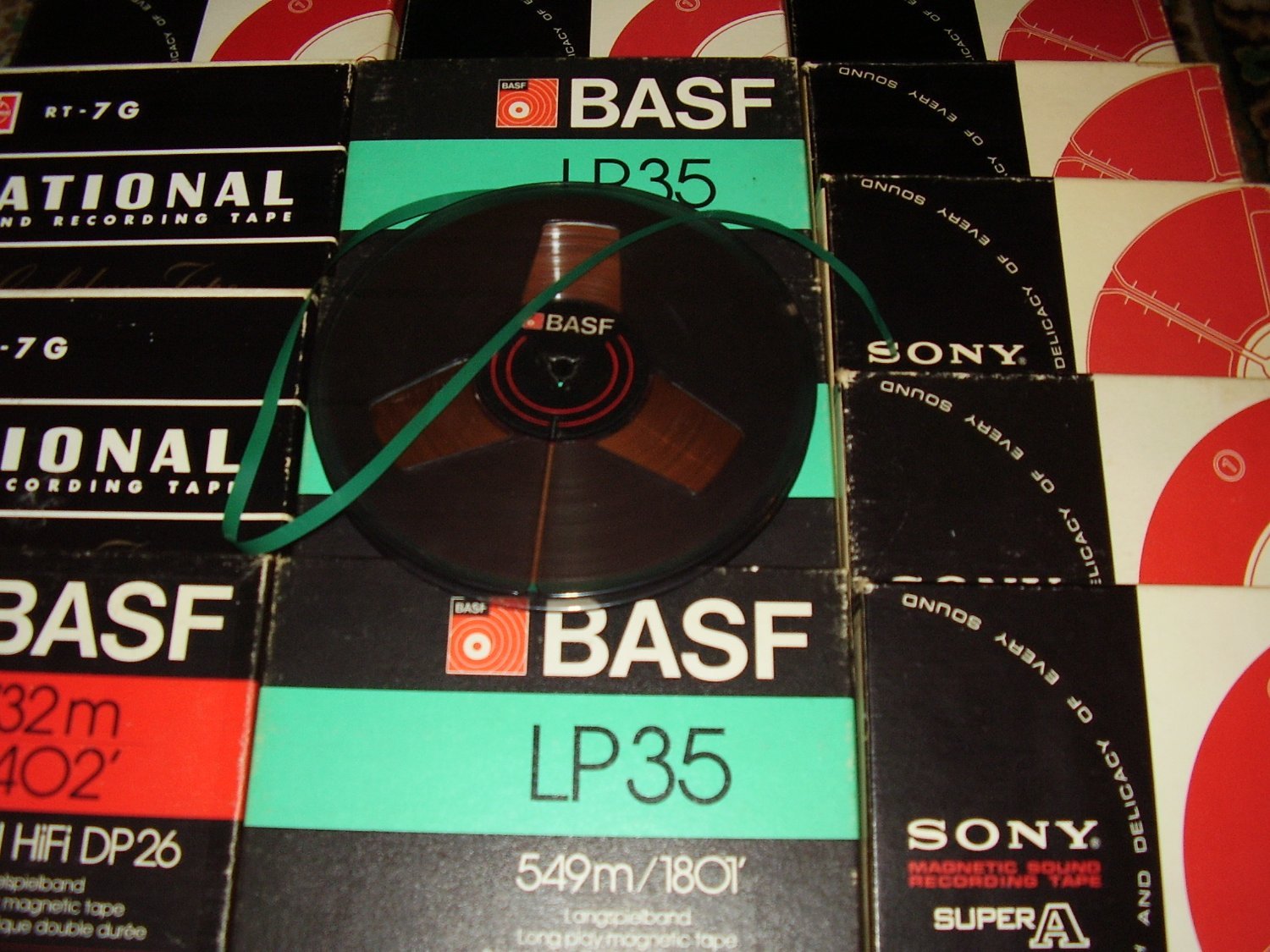

001 (9).JPG

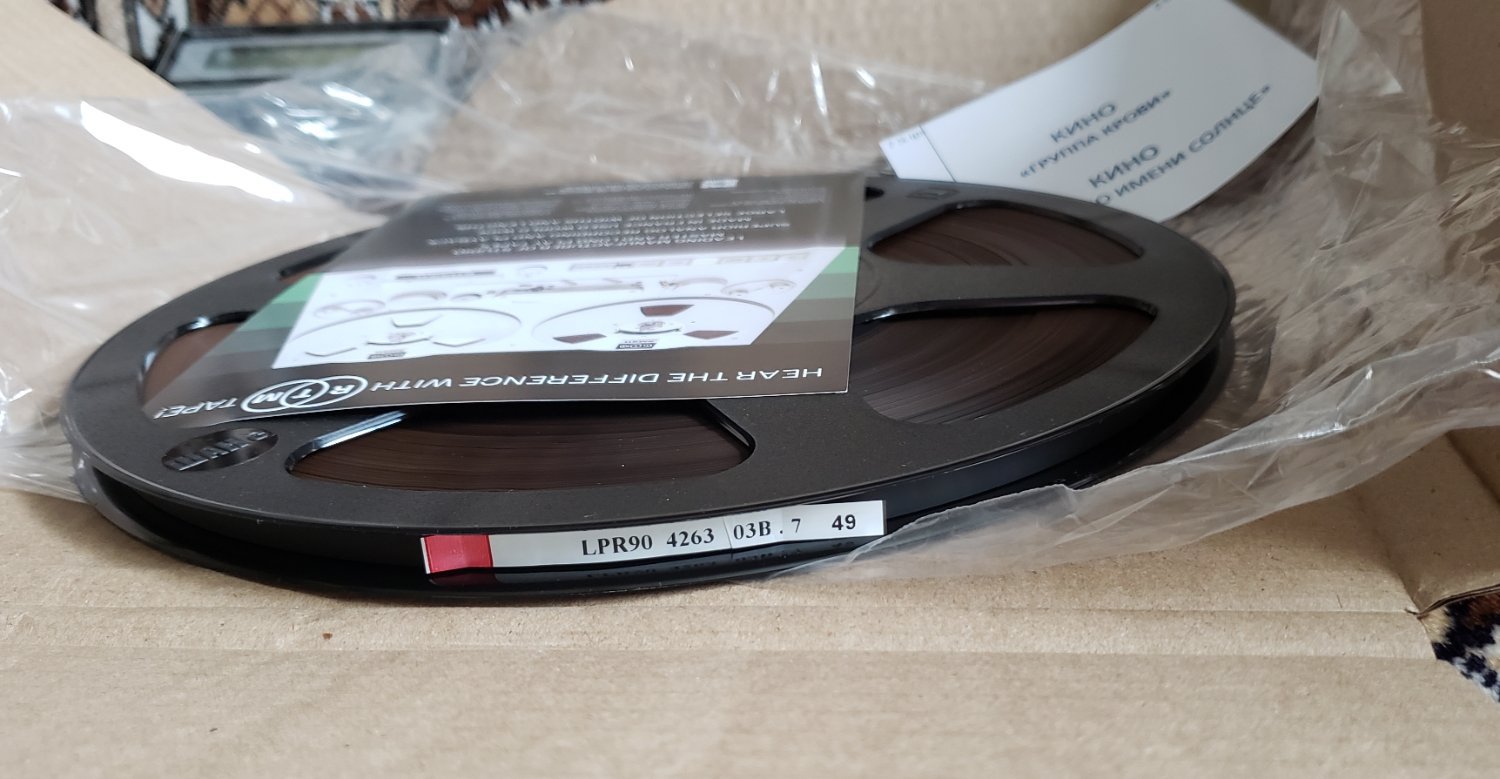

а писать на сегодня нужно на такие:




17 минут назад, ВАК сказал:

А Славич самая лучшая лента из СССР.

В СССР нормальных лент не было, даже для студийников закупали германские, о чём вообще разговор?

Posted

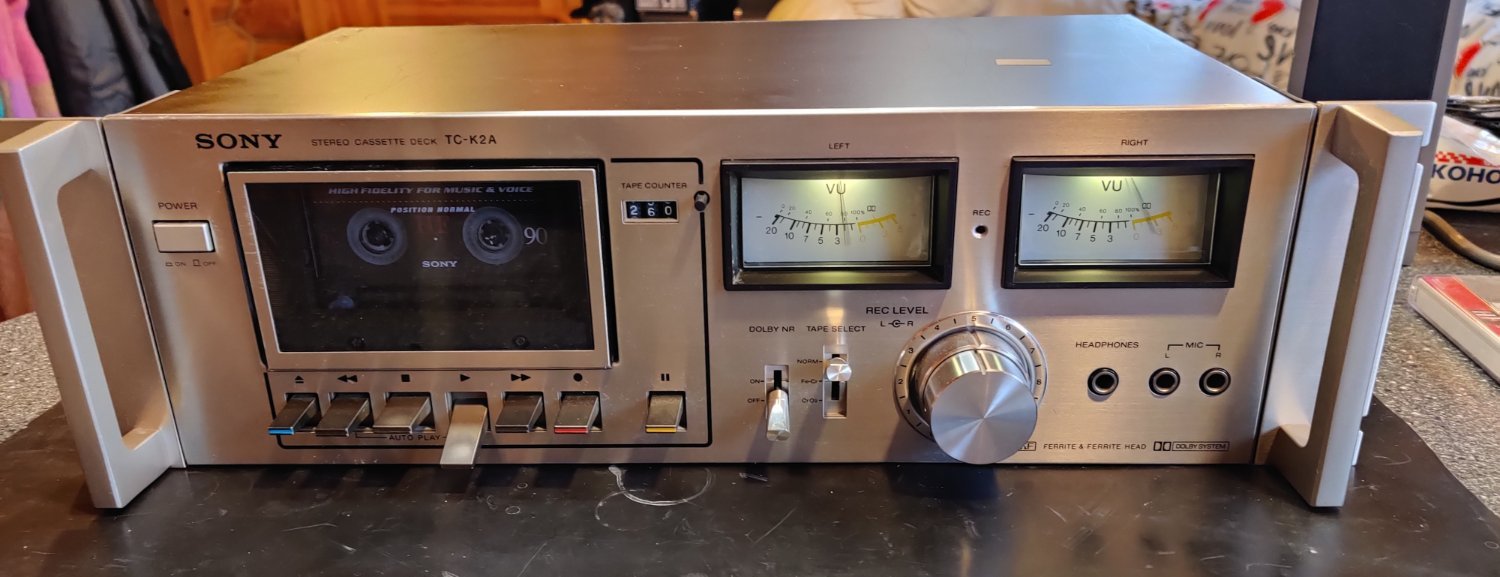

Стоечно-рэковый вариант от тети Сони. Ничего серьезного. Пассик подмотки обрыв.IMG_20260402_125821.thumb.jpg.724ccc936a3bca42859b4403f2905ccd.jpg

  • Like (+1) 1
  • Smile 1
Posted

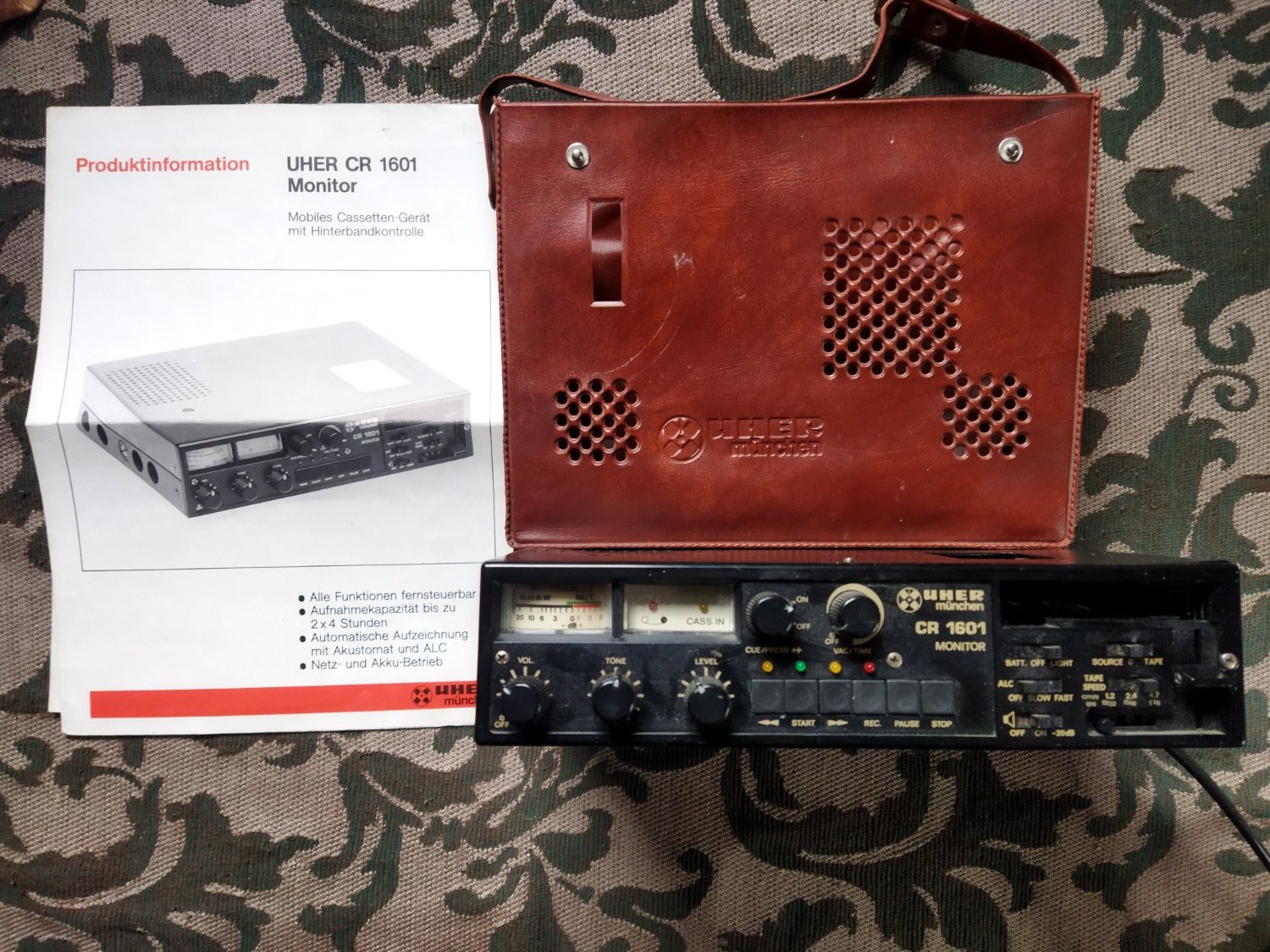

Давно не брал я Uher в руки:


Третий по счёту, в моей коллекции, с оригинальным паспортом и схемами - удача!

Один у меня в разборе, два - действующих.

Взял из-за уникальной головки - сэндвича, сендаст на запись и монокристалл - воспроизводит.

Две головы снял и подарил хорошему человеку, а эта голова - моя!

Сам аппарат моно, но голова - стерео...








  • Like (+1) 2
  • 2 weeks later...
Posted

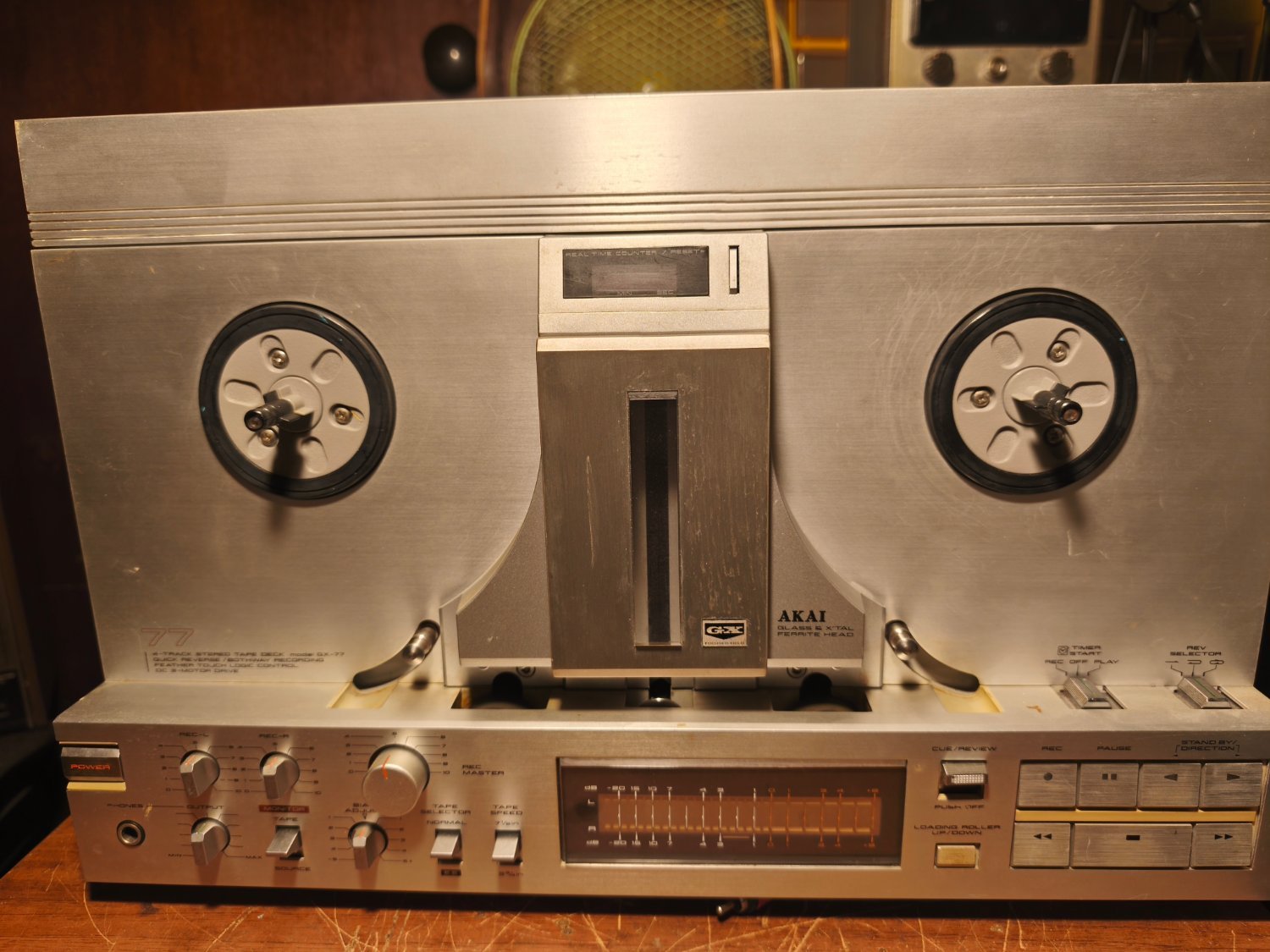

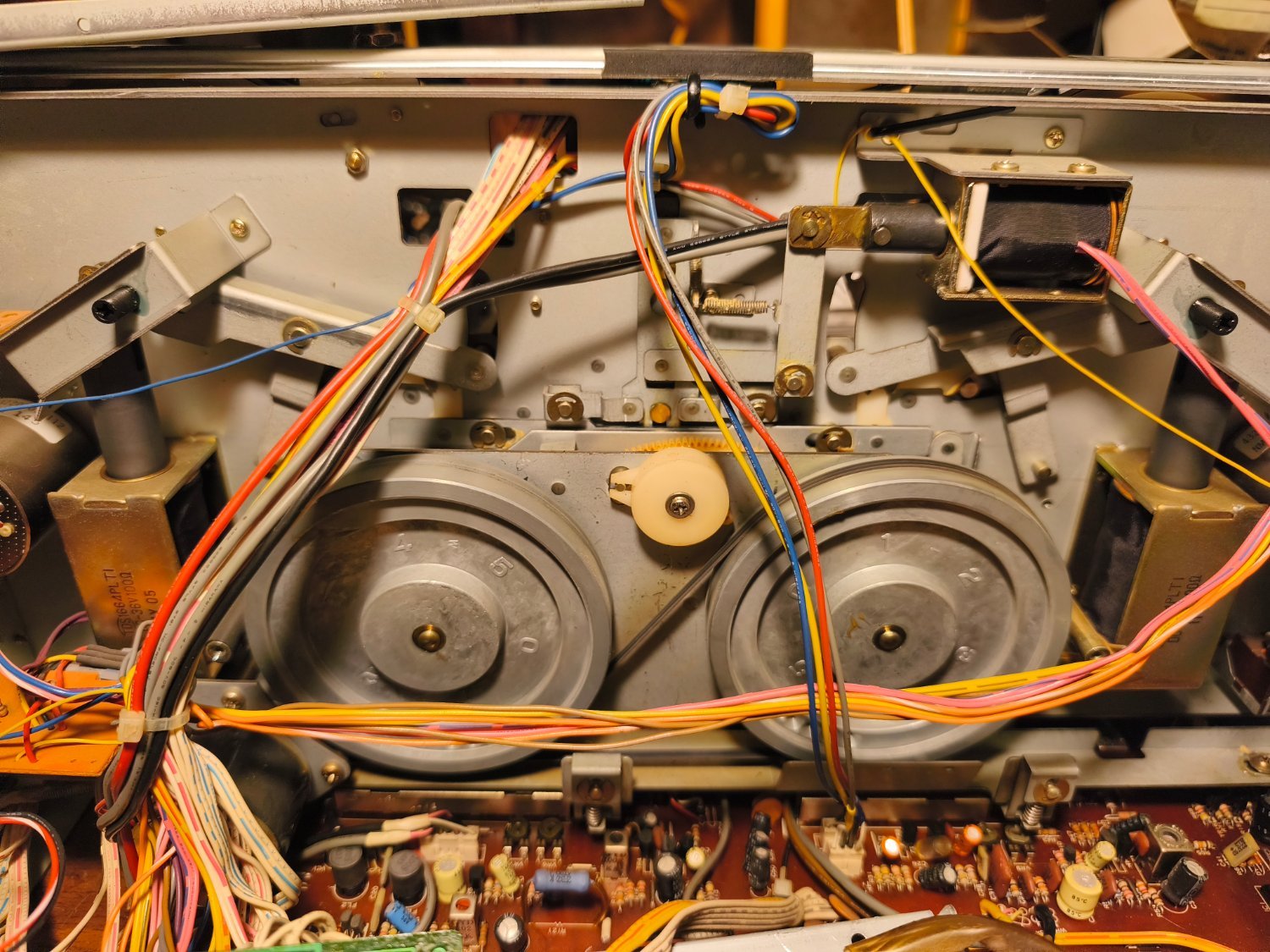

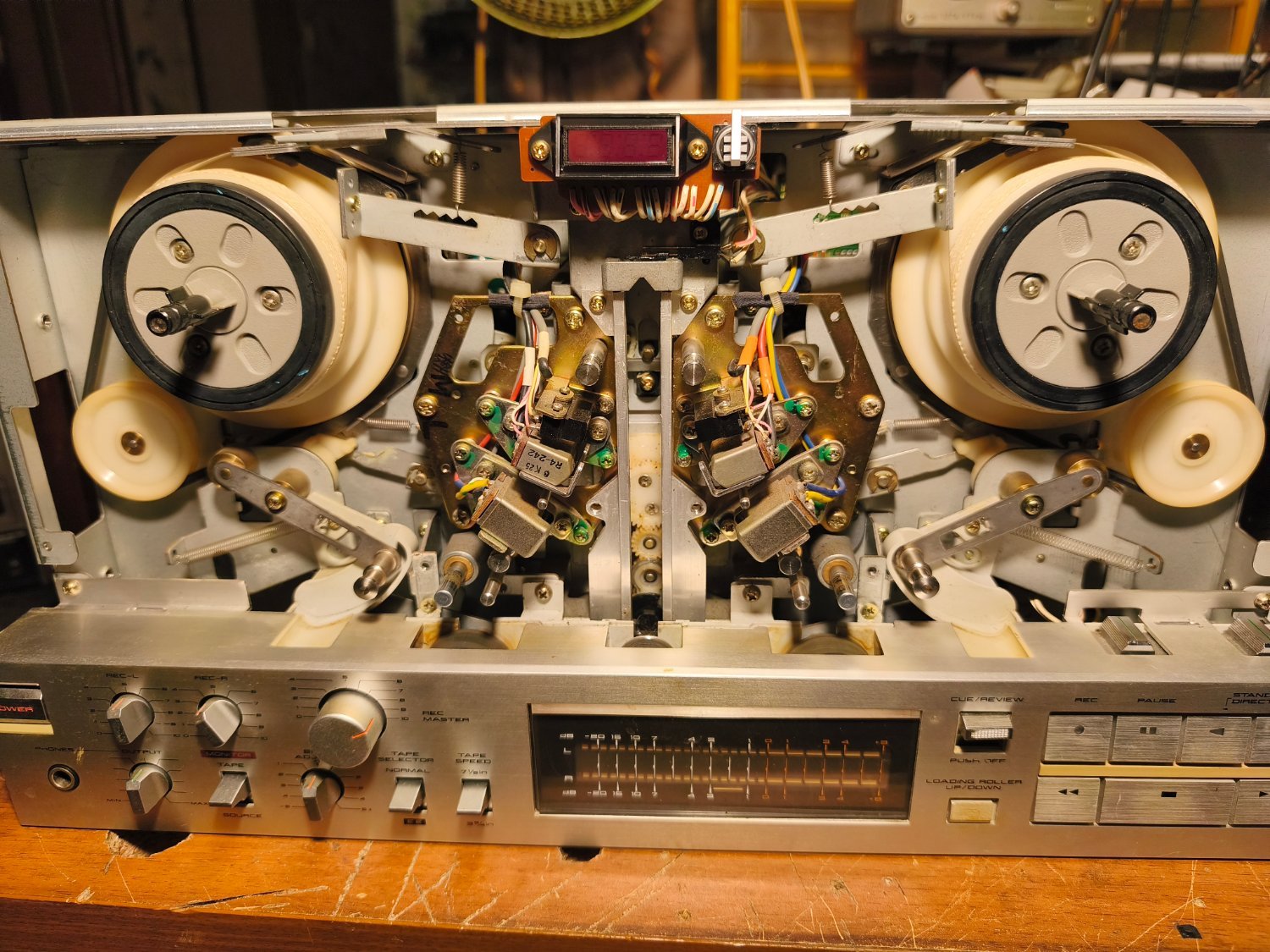

AKAI GX-77  вместе с типовыми болячками .Главный двигатель останавливался. Разобрал, вычистил ,смазал. Заработал. Теперь ещё с перемотками побороться надо.




  • Like (+1) 1
  • Thanks (+1) 1
Posted

До боли знакомо, два раза держал, один как раз болел мотором. "Чудо японской техники"...

Posted
14 часов назад, Gyuri сказал:

AKAI GX-77  вместе с типовыми болячками .Главный двигатель останавливался. Разобрал, вычистил ,смазал. Заработал. Теперь ещё с перемотками побороться надо.




Переделать с этой японской дряни на наши моторы ДП с немагнитным якорем и забыть навсегда.

Posted
1 час назад, AlexKorotov сказал:

Переделать с этой японской дряни на наши моторы ДП с немагнитным якорем и забыть навсегда.

Прикольный аппарат,кто бы что не говорил. Я думаю есть шанс на родных моторчиках ещё поработать.В сети гуляет несколько доработок,надо попробовать сделать.

  • Like (+1) 1
Posted

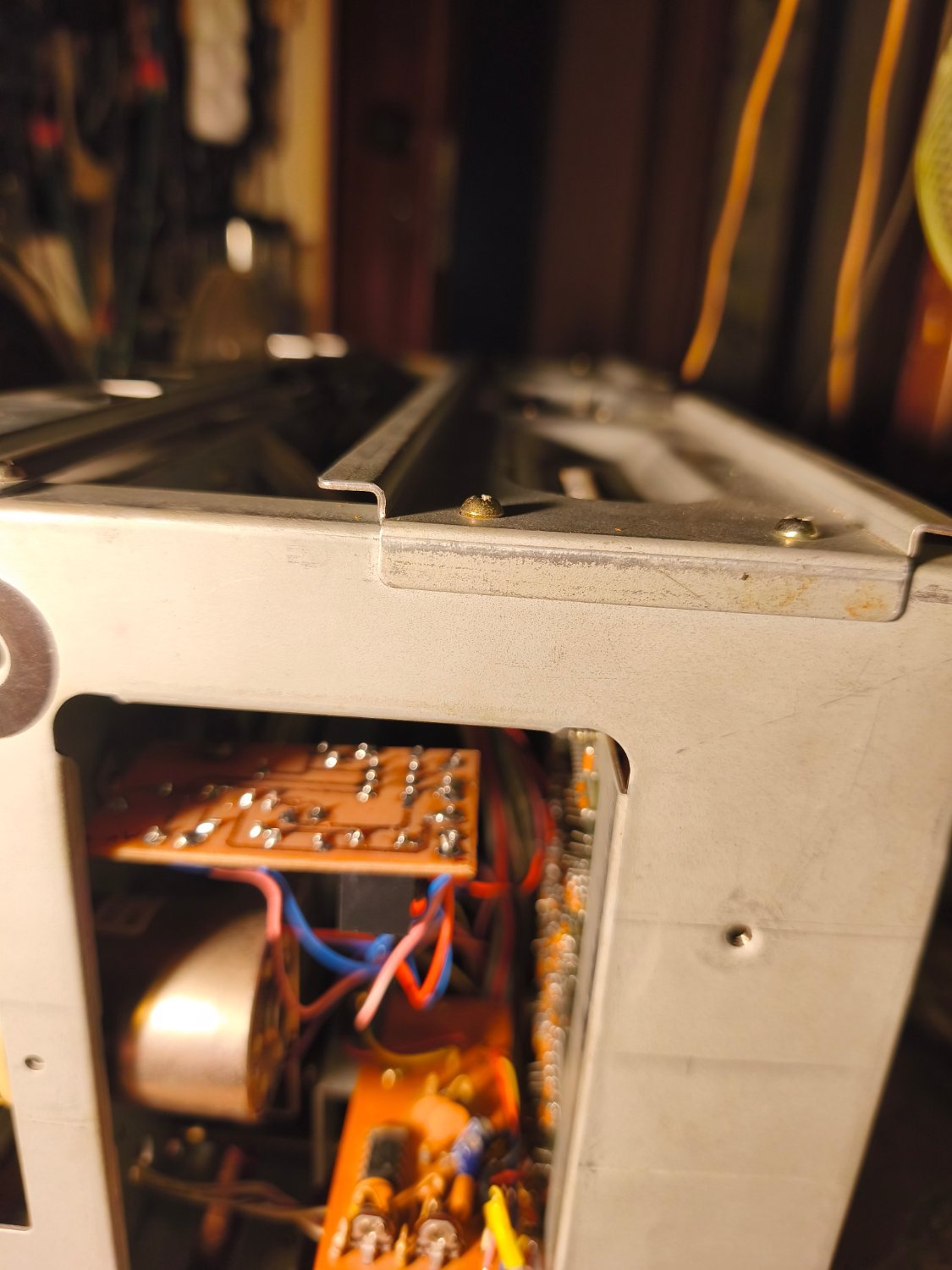

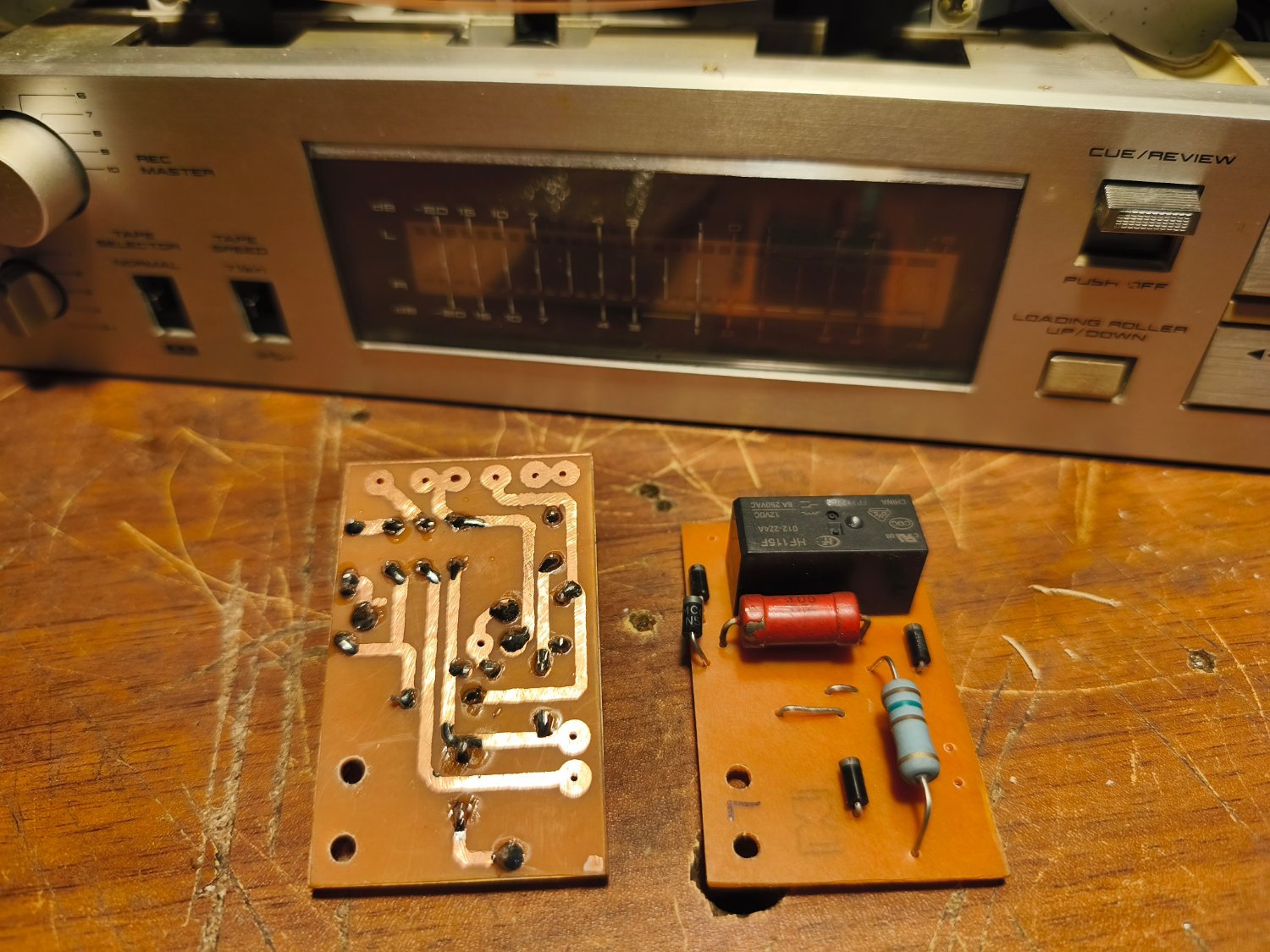

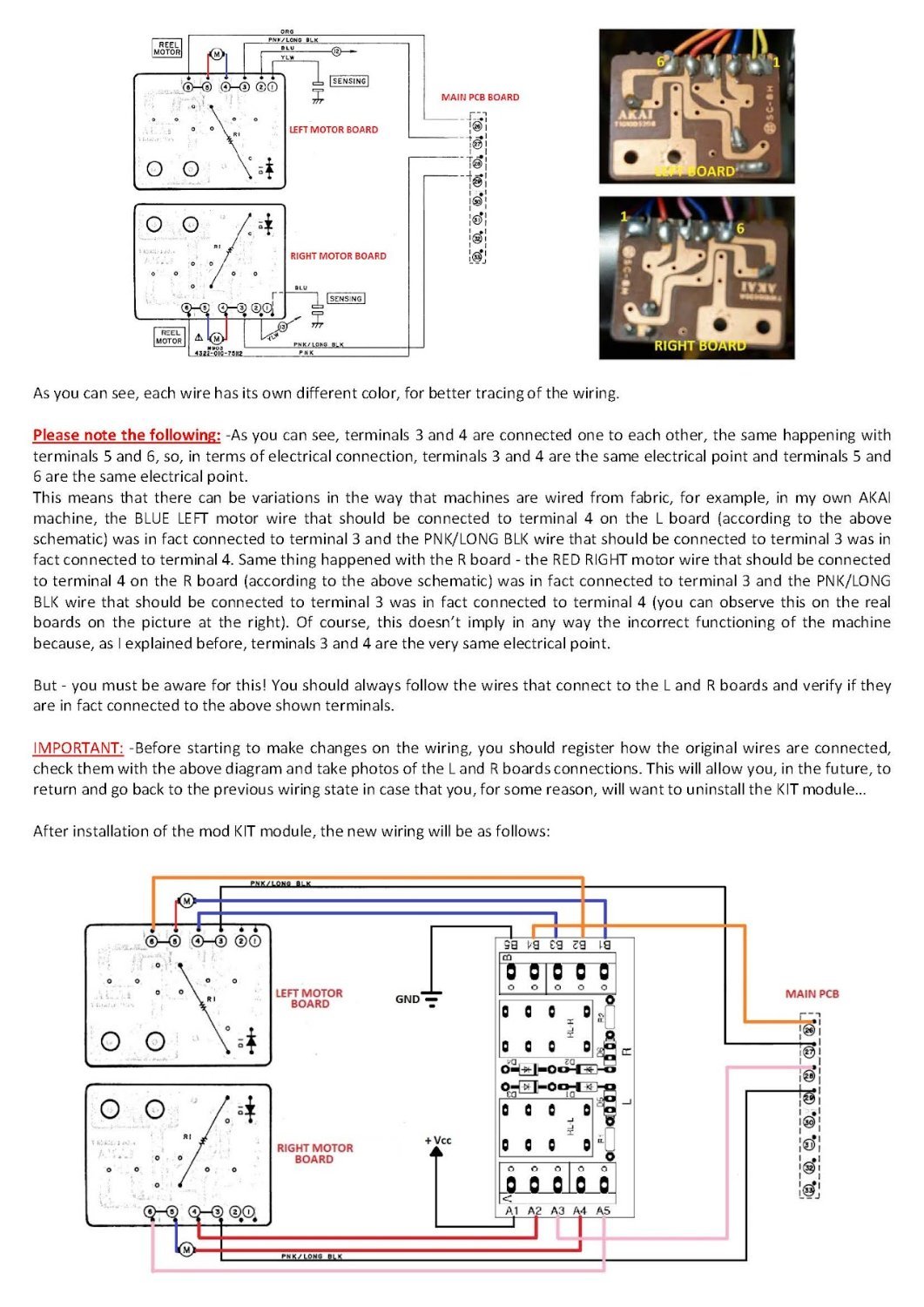

С помощью небольших доработок слабая перемотка в прошлом :smile-49:  Были изготовлены и установлены две небольшие платки.





  • Like (+1) 4
Posted
В 21.04.2026 в 18:43, Gyuri сказал:

Были изготовлены и установлены две небольшие платки

Интересно глянуть на схемку

Posted
20 часов назад, Gyuri сказал:

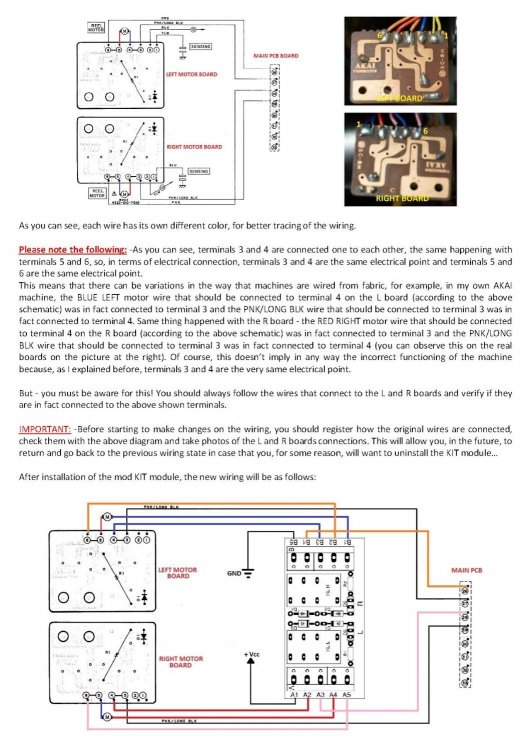

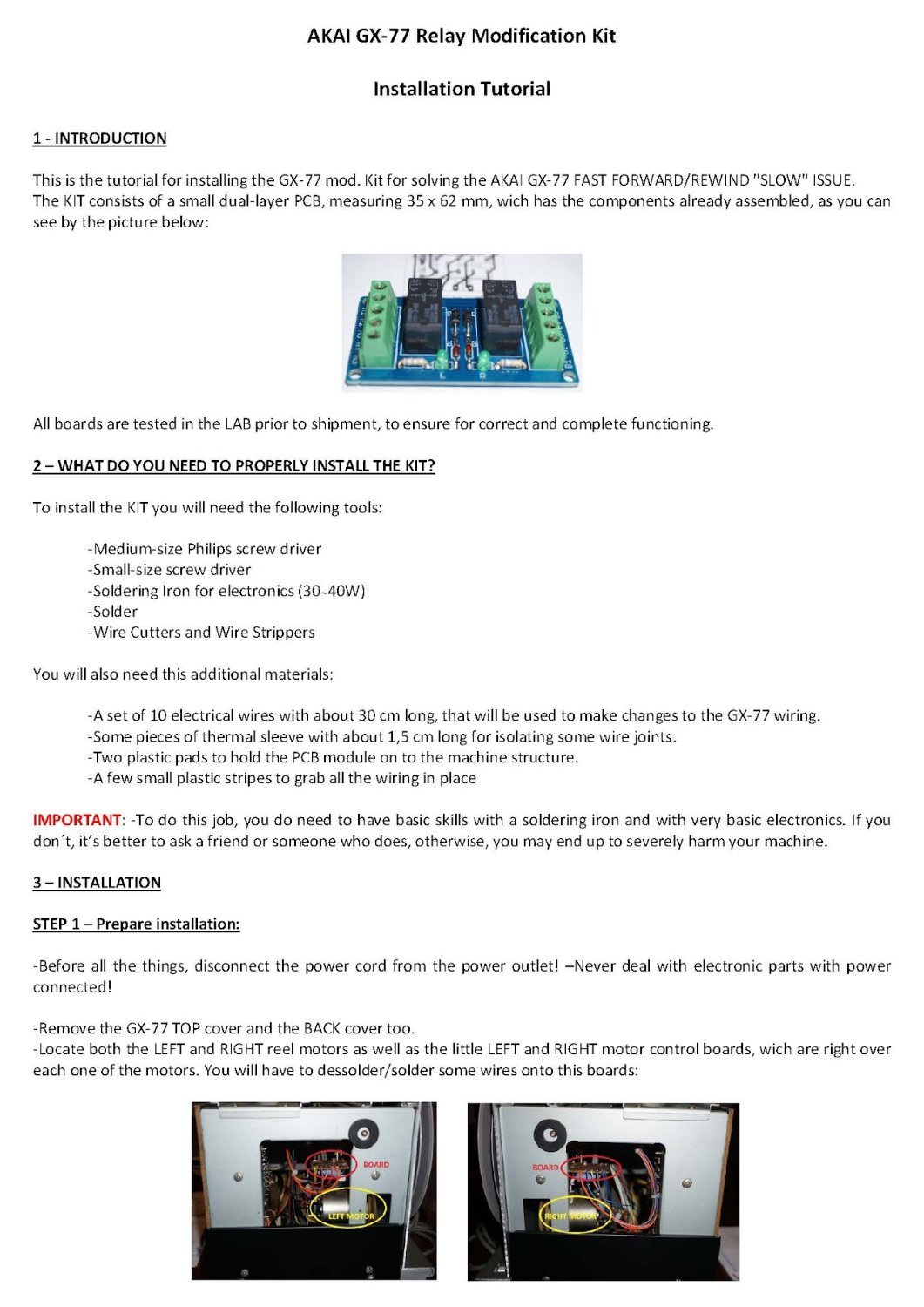

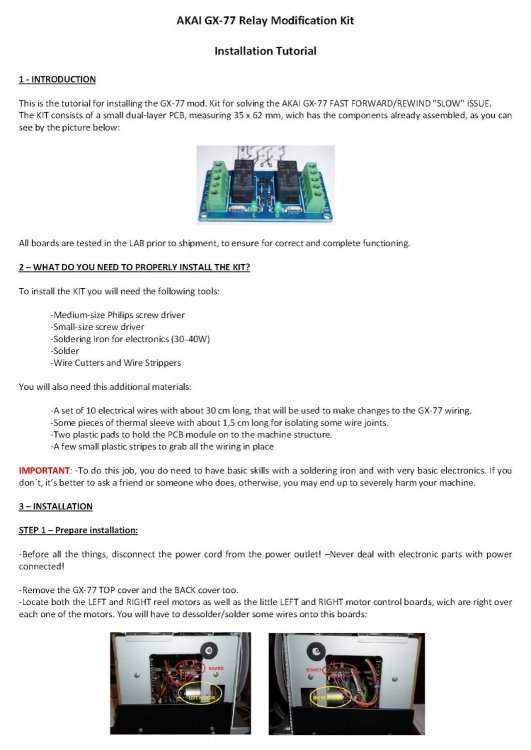

Честно стырено с запрещённого ресурса

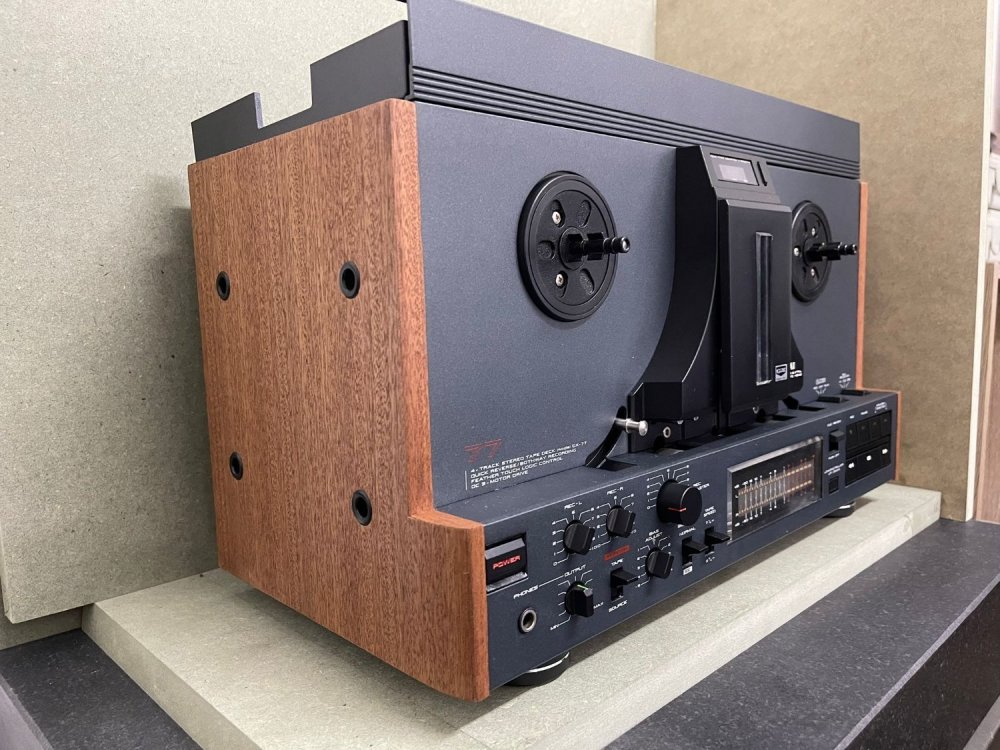

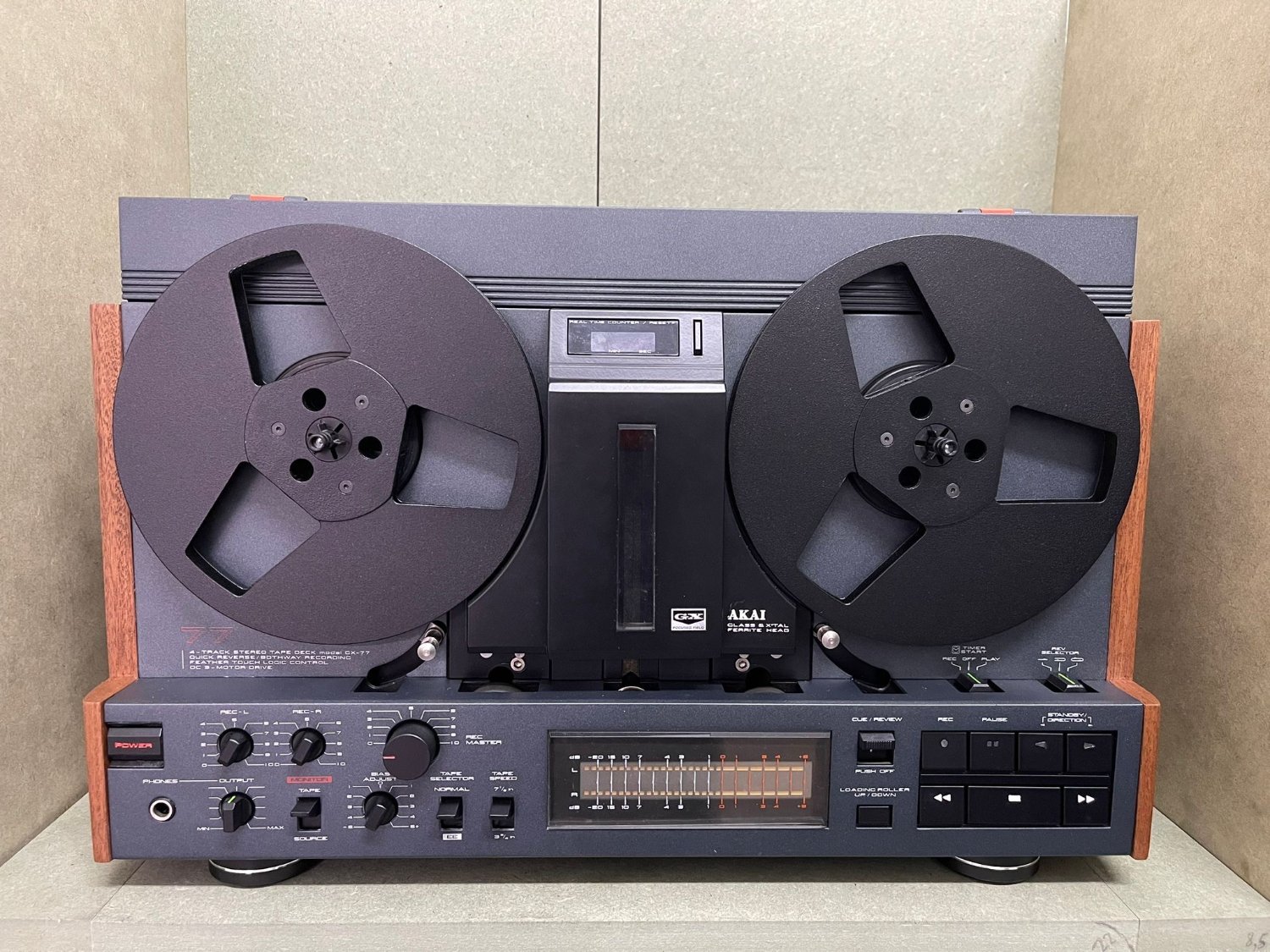

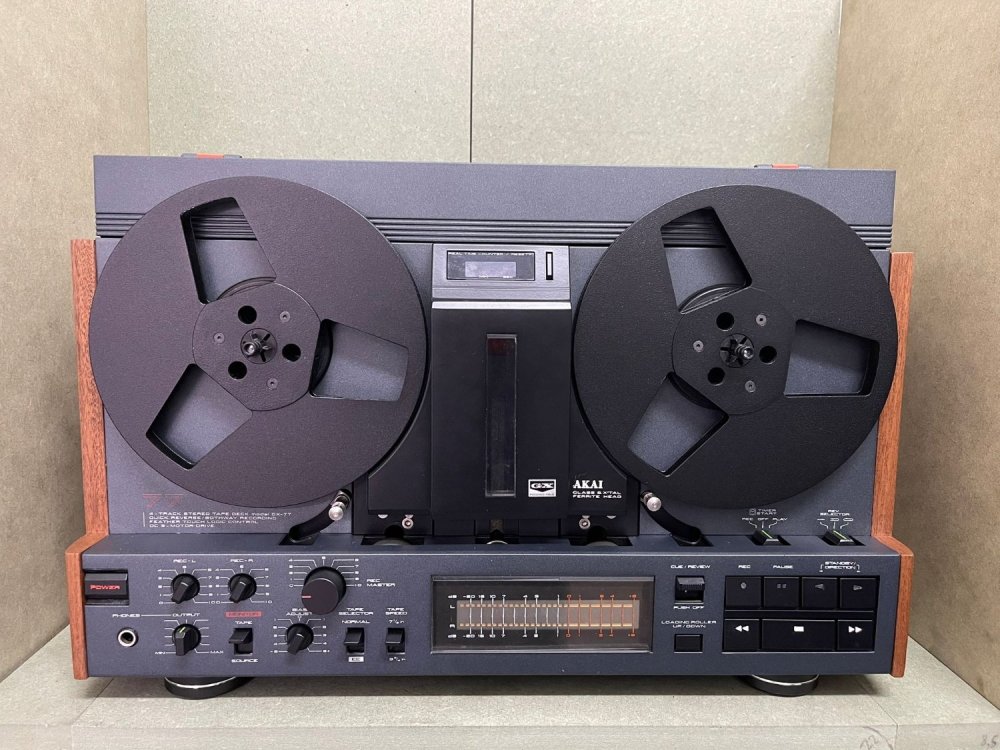

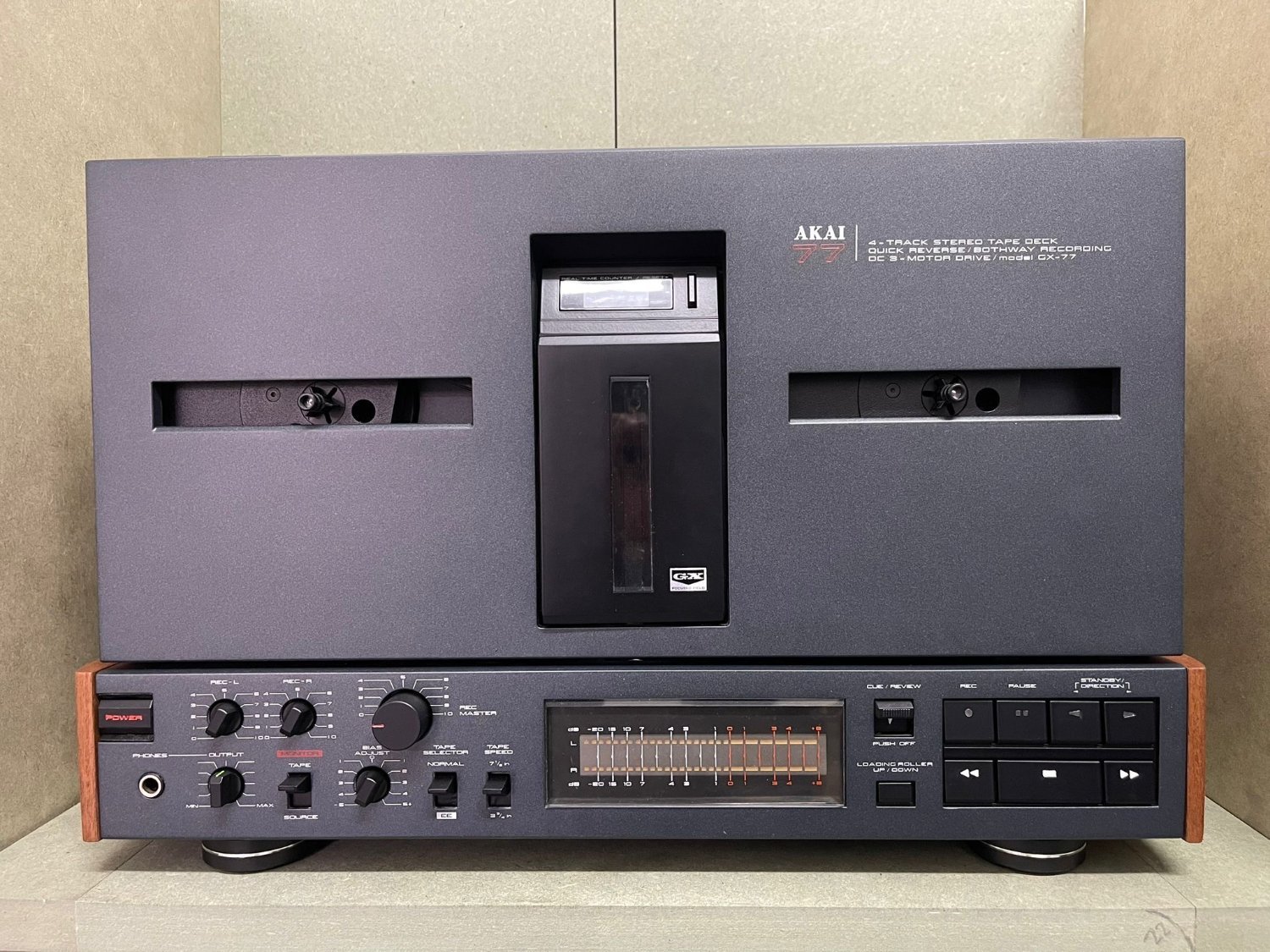

У меня с похожего ресурса:smile-03: Но принцип тот же. На фото так же мой после полной реставрации.

10A5cI_rXw_74snexyvsBFAQSZqYkLJxm.thumb.jpg.41e25e11ceb9acd45d09731bb03708c4.jpgbfafe927-cc05-4dc4-b4dc-ffc3ab3f5d99.thumb.JPG.071a02c4c0ed98b2743967e17aaa1f6d.JPG187d2331-93f7-41bc-92c3-82169da99376.thumb.JPG.bb02adb39a4a1d38a0a06df27928e240.JPG47d4e296-1981-4902-ba05-d3d48765effd.thumb.JPG.fc607141f814ea6d51c8016daf399e86.JPG1uhCshO5IF4OQyx_PWECMadw4BupNdGu_.thumb.jpg.a115d2fbb3b3e6498178738321535398.jpg1Ho2YJC7J-xR4xwr0Ncr-tNcKcMoPCPyn.thumb.jpg.b551158466e7a5486fc0c0e9676549b8.jpg

  • Like (+1) 3
Posted

У Вас даже лучше :smile-29:. Эпопея продолжается, сдох таки двигатель тонвалов и стабилизатор туда же в мусорку. Пока ищется моторчик и стаб паять видимо придётся :smile-19:

Posted
6 часов назад, Gyuri сказал:

У Вас даже лучше :smile-29:. Эпопея продолжается, сдох таки двигатель тонвалов и стабилизатор туда же в мусорку. Пока ищется моторчик и стаб паять видимо придётся :smile-19:

Вроде от ВМ12 туда мотор подходит. Но это тоже самое @-ще, я бы лучше взял наш ДП с немагнитным ротором, и к нему приделал родной тахо датчик. Все таки у ДП щёточный узел сделан лучше, в моторе от  ВМ12 есть риск получить тот же износ коллектора. Вначале стоит попробовать новый разместить мотор на месте и в режиме воспроизведения оценить уровень помех. Эти  моторы с немагнитным якорем в виду высокой добротности катушек якоря могут давать широкополосную помеху.

Да, мне последнее время нравятся стабилизаторы M51971, там очень понятный даташит, в котором описано как его использовать. Есть такие микросхемы в древних планшетных копирах, марку к сожалению не помню...

Posted
1 час назад, AlexKorotov сказал:

Да, мне последнее время нравятся стабилизаторы M51971

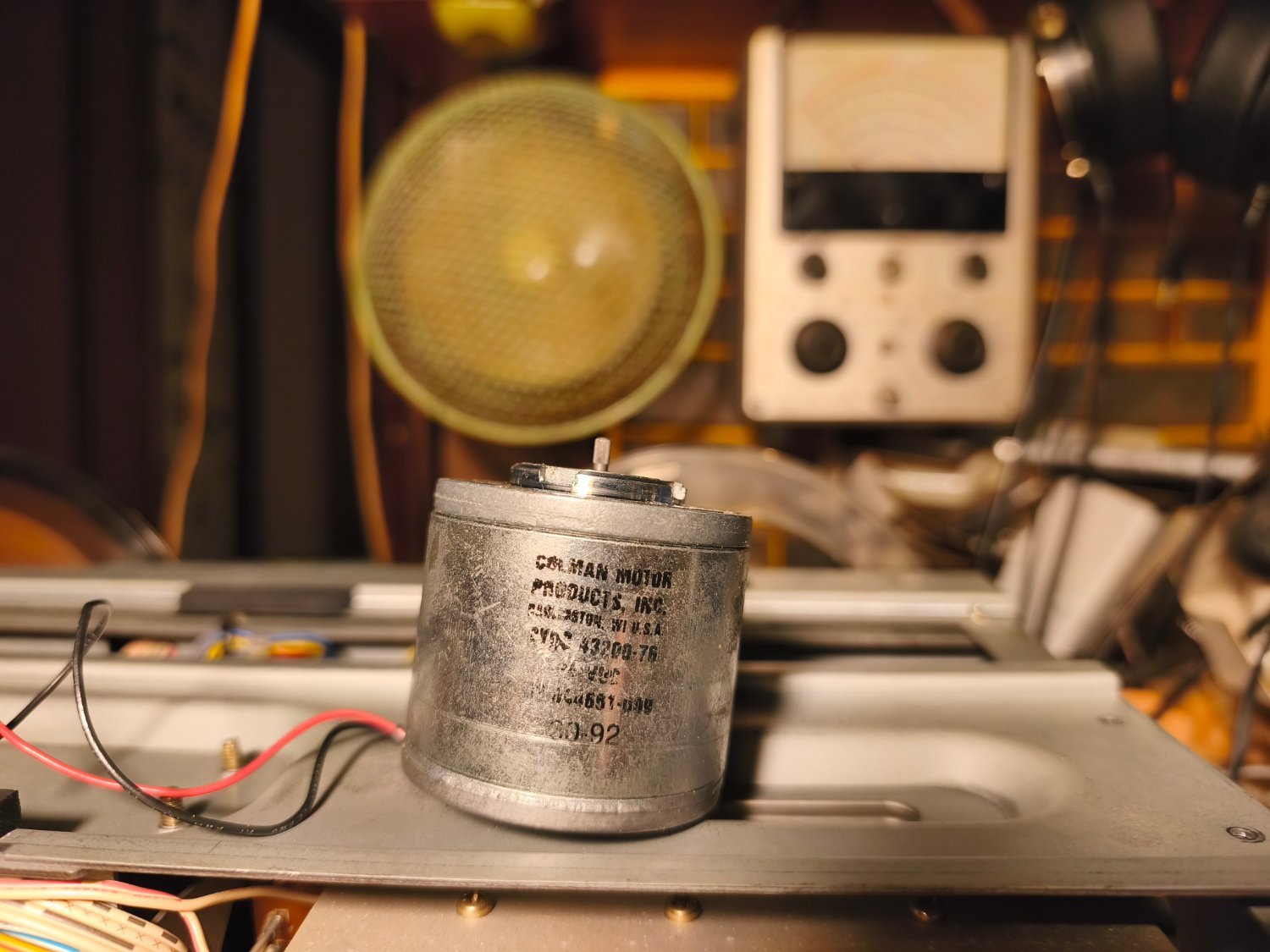

Спасибо.Покурил даташит.Вроде у китайцев можно заказать. Вм12 и прочее мне не доступно,будем из того что есть. Вот откопал моторчик с промоборудования, очень тихо работает и посильнее .Только диаметр на 10 мм больше и длиннее. Если новую пластину крепления сделать,должен стать впритирку.


Posted
10 минут назад, Gyuri сказал:

Спасибо.Покурил даташит.Вроде у китайцев можно заказать. Вм12 и прочее мне не доступно,будем из того что есть. Вот откопал моторчик с промоборудования, очень тихо работает и посильнее .Только диаметр на 10 мм больше и длиннее. Если новую пластину крепления сделать,должен стать впритирку.


Я с год назад делал схему в которой тахо датчик охватывается пассиком в том месте, где длинна ремня максимальна. Т е не обязательно иметь таходатчик на валу двигателя. Ещё есть вариант в котором таходатчиком служит шаговый мотор от СД рома или трёх дюймового дисковода соосно связанный с осью маховика.  Можно от маховика видеомагнитофона взять магнитное кольцо вместе с магниторезистивным датчиком, тоже хороший вариант. И пожалуй самый лучший вариант, это использовать без коллекторным двигатель от видеомагнитофона, сняв с него магнит и магнитную систему из катушек. Нужно только (желательно) сбалансировать все в сборе, т е с магнитом. Я ту в источниках писал, как я это делал, как раз использовал те камни и ножи от аналитических весов.

Posted
11 минут назад, AlexKorotov сказал:

использовать без коллекторным двигатель от видеомагнитофона,

В принципе,можно и весь мотор поставить. Я немного игрался с таким моторчиком,думал под привод проигрывателя применить.Только мозгов или терпения не хватило до конца довести. Вполне стабильно крутится и силёнок много даже с простейшим управлением.Надо программера знакомого заиметь чтоб контроллер приделать.

Posted

Там ни к чему контроллер. Даташит на микросхему двигателя нужно изучить, и все. Управление у них, старых микросхем было по напряжению. Разобраться с реверсом. Крайний раз я исполтзовал микросхему, у которой позиция стоп была где то ок. 3 вольт, ниже трёх вольт включался реверс, выше прямой ход, пропорционально отклонению от этих 3 вольт. Кажется от ф. Санье. Вот по этому входу управления ее нужно согласовать с м51971, если количество импульсов за оборот датчика избыточно, поделить счётчиком. Есть ещё наши 1021ха27 (могу ошибаться), тоже от дисководов, но мне пока с ними не приходилось дел иметь, лежат, ждут. По количеству деталей у 1021ха27: она менее удобная, деталей нужно больше.

Где то лежит таблица с микросхемами контроллерами оборотов двигателя, их много было выпущено, я запасся с разбора этими 51971 и поэтому на них остановился. Делал как то плату с шагом 2,5 мм и на ней в размерах регулятора скорости от нашего кассетника 2 класса все умещалось в минималистичном варианте с родным тахо датчиком. Размер просто совпал, с рчв, не планировал я им рчв заменять. Это был по моему альпайн900, который я потом разобрал, не найдя в нём ни чего хорошего. Там стаб мотора изначально был сделан по технологии в которой плата с проводниками и напыленными резисторами была неисправна, т к она была сделана из тонкого материала.

Posted
23 минуты назад, Gyuri сказал:

Как-то так я делал.



motor contro1l.pdf 26.21 kB · 1 загрузка

Тоже вариант, но все это уже есть в ха27 и 51971.

Да, забыл про энкодеры. Я к сожалению расслабился и не стал их добывать из списанного оборудования, а ведь как датчик они бывают очень неплохие.  Снял один и теперь жалею об этом.

Можно ещё напечатать на лазерном принтере диск на пленке, с метками и использовать энкодеры которые во всяких принтерах стоят, они интегрирующие, такое тоже пробовал. Не понравилось в этом случае необходимость подбора зазора между пленкой и датчиком.

Posted
В 23.03.2025 в 13:33, Сергей Б сказал:

А насколько трудно, невыполнимо, в названии темы, написать слово МАГНИТОФОНЫ ?

Да и заодно расшифровать, что означает ОЗ. И вообще о чем можно писать в этой ветке непонятно.  О том, что есть и было или о том, что где-то что-то увидел и хочется купить или вообще о том что взбрендит в голову на тему о магнитофонах…?!

  • Like (+1) 1
Posted

Страна ОЗ - сказочная страна, в моём случае - мой родной город - Орехово-Зуево, что на Клязьме-реке...

Маги - магнитофоны...



  • Like (+1) 1
  • Thanks (+1) 1
Posted
41 минуту назад, СЮТ сказал:

Страна ОЗ - сказочная страна, в моём случае - мой родной город - Орехово-Зуево, что на Клязьме-реке...

Маги - магнитофоны...



Был там, у Сергея, действительно страна ОЗ :drinks:, думаю делиться в ветке можно своими мыслями о магнитофонах, ну и быть добрым :ab:

  • Thanks (+1) 1
