BAA Master

BAA

Posted
Posted
2 minutes ago, alex2203 said:

только сейчас открыл эту ветку

Послушайте старого - купите церезин, очищенный. Вместо парафина. Правда полегчает.

  • Replies 142
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

BAA
BAA

Вот вам советская незамутненная отсутствием и наличием, равно как и ценой за ведро, от Государственной службы стандартных справочных данных, публикация. Без пчёл и жировых кислот, нужных для сверлении

ДимДимыч
ДимДимыч

Я работал с каптоном. Высоковольтные трансы. Очень удобно.

ДимДимыч
ДимДимыч

Трансы с шёлком пропитывать нужно. Обязательно. Парафин-воск, по моему единственный материал.

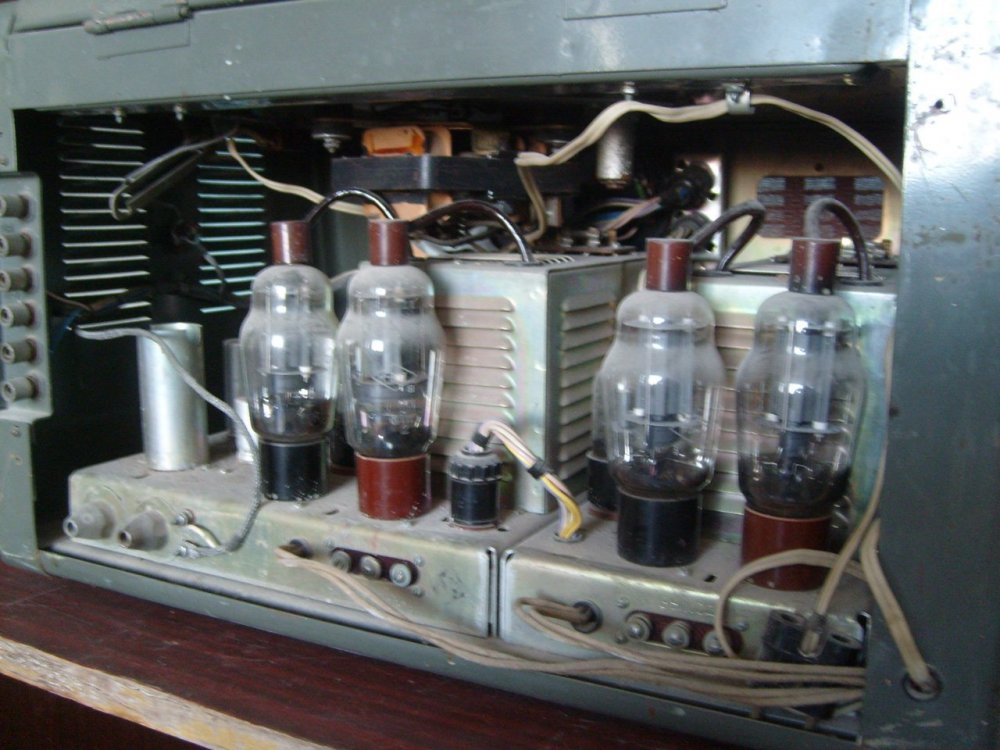

Posted Images

AlexKorotov Local

AlexKorotov

Posted
Posted
9 минут назад, BAA сказал:

 Даже от влаги не особо помогает. Можно вспомнить ТВК, но да ладно.
Удачи.

Да, что как раз ТВС и вспомнились... Мелкие от ТВ в дианональю ок. 11 см. Секционированные, залиты чем то на подобии парафина, но вязким.

Работали же как то они?

alex2203 Proficient

alex2203

Posted
Posted
2 минуты назад, BAA сказал:

Послушайте старого - купите церезин, очищенный. Вместо парафина. Правда полегчает.

А зачем? Я не мотаю промышленно только для себя. А воск и парафин который для суставов всегда в запасе.

Фломастер Local

Фломастер

Posted
Posted

   Использование вакуума конечно кардинально решает проблему проникновения пропиточного состава, но не у всех имеется такая возможность. Большинство пытаются решить задачу более простыми, доступными способами.

 Я пропитывал свои ТВЗ лишь однажды более двадцати лет назад, это мой первый и единственный сделанный усилитель на 300В. Пропитывал натуральным пчелиным воском, уровень разогретого состава поднимал плавно по высоте катушки, что бы избежать блокировки выхода пузырьков воздуха наружу, составов проникшем в катушку с верху.

 Не знаю насколько такое решение помогло, свои трансформаторы я не разбирал.

 Бутылка полностью опущенная в воду наполняется медленней, нежели погруженна частично и есть выход замещаемого воздуха.

Sergio Proficient

Sergio

Posted
Posted

В небольшую ёмкость вставляем полиэтиленовый пакет. После варки-пропитки туда помещаем трансформатор и заливаем парафином. Даём полностью остыть. Вынимаем, убираем пакет, излишки парафина с поверхности убираем путём оплавления строительным феном.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Как-то довелось наблюдать размотку пропитанного парафином в кастрюльке трансформатора, там не пустоты, друзья, там лакуны! А кое-где холмистые наслоения. Неаккуратненько! И, скорее всего, неэффективненько. Варились те трансформаторы на водяной бане десять часов(данные производителя). Для нашего любительства, вероятно, можно как с марками у Ильфа, точно не знаю. В нашем любительстве многое делается не совсем так, но работает. Не всегда, но часто.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
42 minutes ago, Xрюн222 said:

разница есть, вероятно

Это к тому, что смысла в такой пропитке, кроме теплоотвода, нет.
На озоне что воск что церезин вовсю есть, примерно по одной цене.
Раньше в аптеках было...

Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, Stan Marsh сказал:

Как-то довелось наблюдать размотку пропитанного парафином в кастрюльке трансформатора, там не пустоты, друзья, там лакуны! А кое-где холмистые наслоения. Неаккуратненько! И, скорее всего, неэффективненько. Варились те трансформаторы на водяной бане десять часов(данные производителя). Для нашего любительства, вероятно, можно как с марками у Ильфа, точно не знаю. В нашем любительстве многое делается не совсем так, но работает. Не всегда, но часто.

На водяной бане НЕ достигается указанная Сергеем Б. требуемая температура. Не нужно 10 часов, достаточно гораздо меньше.

При случае размотаю какой нибудь свой старый дроссель или тр-р, сфоткаю послойно.



  • Smile 1
BAA Master

BAA

Posted
Posted
12 minutes ago, Xрюн222 said:

На водяной бане НЕ достигается указанная Сергеем Б. требуемая температура. Не нужно 10 часов, достаточно гораздо меньше.

Ну вот и привет, а потом, без бани эта х.... фигня загорается и люди льют воду и снимают кожу с кисти, как перчатку. Только на улице, с контролем температуры и возможностью снять с огня.

Температура вспышки парафина составляет 200–240 °С, самовоспламенения - 300. Бензин - 257.  Первая цифра важна для газовой плиты, вторая для любого нагрева. Удачи...

Сергей Б Local

Сергей Б

Posted
  • Author
Posted

Пролезучесть парафина и прчего, сильно зависит от температуры. Водяная баня даёт 93-94 градуса, при этой температуре можно только сделать внешний кокон.

При температуре 105-110 градусов, трансформатор с межслойной изоляцией из бумаги, пропитывается весь, насквозь, просто из за капиллярного эффекта, бумага как фитиль тянет парафин внутрь вытесняя воздух.

 Апри 120 градусах я пропитываю катушки зажигания, как на фото, провод 0,07, бумага в два слоя, и парафин пролезает между слоями бумаги.

У меня есть лодочный мотор  Эвинруд 1913 года, там нет магнето, под маховиком только контакты прерывателя, зажигание питается от аккумулятора. Железо штатное (катушка сгнила, гудрон растрескался), мотал сам, по своим прикидкам. Сопротивление первички 9,8 ом - 500 витков 0,5 провода.

Вторичка 18000 витков  провода 0,07. На фото искра от одного аккумулятора 18650.

Длина искры 25 мм, диаметр проволоки слева 0,8 мм, и искра такого же диаметра, яркая, ослепительно белая. Мотор заводится от запаха бензина.

DSC02136 — копия.JPG


  • Like (+1) 3
BAA Master

BAA

Posted
Posted
58 minutes ago, AlexKorotov said:

Да, что как раз ТВС и вспомнились... Мелкие от ТВ в дианональю ок. 11 см. Секционированные, залиты чем то на подобии парафина, но вязким.

Это называется кондесаторным вазелином. Раньше такое было в дарсонвалях. В такой палке, серой. Там несколько киловольт, не мерял. Но там была такая суперская промокашка, которая все это держала в себе.
Справочник по электротехническим материалам в помощь.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
44 минуты назад, Xрюн222 сказал:

На водяной бане НЕ достигается указанная Сергеем Б. требуемая температура.

Ну, может там был не парафин, а что-то другое. Тот ТВЗ зубробизоны мотали, собакосъевшие.

Сергей А Local

Сергей А

Posted
Posted
1 час назад, BAA сказал:

Это называется кондесаторным вазелином. Раньше такое было в дарсонвалях. В такой палке, серой. Там несколько киловольт, не мерял. Но там была такая суперская промокашка, которая все это держала в себе.
Справочник по электротехническим материалам в помощь.

Может в скороварке , но с контролем температуры. Осторожно. ☝️

Сергей Б Local

Сергей Б

Posted
  • Author
Posted
7 минут назад, Ollleg сказал:

Читаю некоторых мастеров и прихожу к выводу.....

Да - да, если у кого то что то не получилось, то это впринципе невозможно, меня это тоже удивляет.

У меня всё пропитывается и без вакуумной камеры, но бывают срочные заказы, тогда пользую вот такую.

Мелкий казан для плова, толстый, литой, сверху отфрезерован бортик, на него наклеен утеплитель для оконных рам, кусок поликарбоната 10 мм, и компрессор от холодильника. Всё компактно, в дежурном режиме компрессор влагается в казан, и места особо не занимает.





  • Like (+1) 1
  • Smile 1
BAA Master

BAA

Posted
Posted
22 minutes ago, Ollleg said:

Во жисть пошла....

На людей не угодишь...
Пропитывать не надо - ибо правильно не сделаешь.
Бескаркаску бы не рекомендовал.
Не менее тем надо стараться, чтобы до края слой не доходил миллиметра 2-3. В старом справочника радиолюбителя, да и в радио было, как это делать. Изоляцию межслоевую, да и межобмоточную - лавсан, если продают, нет - ну даже не знаю. хоть кондеры разбирай. Я купил желтую 3м ленту для трансов. Лучшее, что делал - фторопласт 0,05 плюс бумага, лучше немелованная, мотаем соместно, крепим скотчем. Пробуем сделать с напуском на вертикальную часть каркаса, если сообразите как, например бахрома.
Как-то так. Если на продажу - то лучше не надо - только готовое.
И не допускаем работы без нагрузки, совсем. Особенно пентоды всякие, даже с ОС.


  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
5 часов назад, Xрюн222 сказал:

Считать ли трансформаторы "Акросаунд" от тов. Хафлера и Кероса нормальными изделиями?... Не знаю. С м.т.з. - не менее чем. А они в кожуже под завязку залиты чем-то таким подобным, совершенно не засыхающим за 70+ лет.

Увы, эти изделия в руках не держал, но  сомневаться в их качестве было бы глупо. В изделиях AN топового грейда мягкой пропитки нет, это точно. Я пробовал  "варить" тр, из позитивного-немного уменьшается Rdc, на этом позитив заканчивается.

PS. Вакуум не нужен, разматывал потом, сухих мест нет, пропитывается даже каркасник с прорезями для отводов.

Xрюн222 Mentor

Xрюн222

Posted
Posted
5 часов назад, BAA сказал:

На людей не угодишь...
Пропитывать не надо - ибо правильно не сделаешь.
Бескаркаску бы не рекомендовал.
Не менее тем надо стараться, чтобы до края слой не доходил миллиметра 2-3. В старом справочника радиолюбителя, да и в радио было, как это делать. Изоляцию межслоевую, да и межобмоточную - лавсан, если продают, нет - ну даже не знаю. хоть кондеры разбирай. Я купил желтую 3м ленту для трансов. Лучшее, что делал - фторопласт 0,05 плюс бумага, лучше немелованная, мотаем соместно, крепим скотчем. Пробуем сделать с напуском на вертикальную часть каркаса, если сообразите как, например бахрома.
Как-то так. Если на продажу - то лучше не надо - только готовое.
И не допускаем работы без нагрузки, совсем. Особенно пентоды всякие, даже с ОС.


Лавсан - НЕ в выходные трансформаторы. Если для каких-то крутых проектов на кВ на гм70 и тп - хотя бы лавсан между 2 бумагами. И т.п. Или фторопласт между бумагами. Но, при избыточном обилии фторопласта в обмотке всякие казусы могут быть...может повести катушку.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
4 hours ago, Xрюн222 said:

Лавсан - НЕ в выходные трансформаторы.

Не противоречьте себе - это простой и надежный материал. Транс для новичков! Не так-ли.

4 hours ago, Xрюн222 said:

при избыточном обилии фторопласта в обмотке всякие казусы могут быть...может повести катушку

Это тоже проходили. Потому и с бумагой. Лучше бы с промокашкой - но давно не видел. Никто не знает - делают ли? Каптон не пробовали. Китайский - недорого.

  • Like (+1) 1
