Без конкретики -без схемы говорить бесполезно. Если потратить Много времени, то можно и из неподходящего решения выжать звук. Тема про 2А3 - то есть ВЫ запитывали (какой именно микросхемой) импульсной микросхемой прямой накал 2А3 ? - "Делал их массово , без настройки". Или это в общем, без отношения к прямокальной лампе? Тогда выложите схему, фото если есть...... Мне и другим будет ОЧЕНЬ интересно такое решение. Самое смешное в том , что Китайцы тоже массово ставят блочки на LT1083 на стабилизацию накалов 2А3/300В - массово и задорого....... И что то плохих отзывов не слышно...... И только изредка прорываются робкие вопросы от купивших такие усилители - "а после стабилизатора на накал 300В - 4,6 вольта --это нормально?"....... -
Вы все усложняете , можно просто на выходе поставить еще одно звено LC например. Индуктивностью поменьше , емкостью побольше , на вашей схеме она мала , 220 мкФ , в своей старой вижу 4700 мкФ , видимо работало. Делал их массово , без настройки. Экспериментатор из Вас так себе , без понимания процессов , уж извините , не в обиду. Чем там замылен звук ? Это обычные словеса дилетантов . Оно либо есть , либо нет. Если есть то все видится и определяется. Скорее всего общий с/ш был низок. -
У вас даташит от непонятной мне лампы. А у меня на руках конкретные лампы 2А3 -которым для старта МАЛО 4ампер. Я проверил ЭТО собственным карманом и потраченным временем на ожидание поставки - 3 недели.... Одного раза мне достаточно. Второе - сколько не пытался использовать импульсные DC-DC - получаль "замыленный" звук от вч помех, которые очень трудно вычистить. От этих помех через 15 минут начинает болеть голова при прослушивании музыки. Вы говорите никто не пробовал на помехи - Я ПРОБОВАЛ в прошлых проектах ... LM2596 - эту я пробовал..... Это Очень распространённый DC-DC. У меня он есть..... я через него запускаю электродвигатели двигатели с большим током, от которого импульсный блок питания уходит в защиту, а с таким DC-DC запускается и работает. Вот на фото его видно. Для звуковых приложений пробовал, но незашёл. Для звука есть DC-DC - с более высокой частой преобразования XL6009 и подобные...... там частоты выше 400 кГц, а есть с частотами ещё выше ....... вот сними народ вроде получает неплохие результаты....... но сам не тестировал..... Хотя очень плотно интересовался этой темой для применения в звуковых приложениях. Ещё раз - два предыдущих усилителя у меня собраны на ИМПУЛЬСНЫХ блоках питания - и я хорошо погружён в эту тему. Оба тех проекта есть здесь на сайте. Вот посмотрите- схема подавления импульсных помех занимает больше места, чем сам импульсный блок питания.
-
На схеме с вольт добавкой провёл измерения от влияния номиналов входных ёмкостей. Вот эта схема без блока ограничителя тока (без R5, R3,VT2, HL2, C1). C4,C5 - поставил после всех проб по 470 мкф..... Мост на трёх сдвоенных диодах Шоттки SBL2040 Нагрузка лампа 2А3, а для измерения повышенного напряжения сопротивление 0,6 ома -10 ватт (2,5 вольта - 4 ампера, а при 3,5 вольтах -6 ампер). Входное переменное 3,7 вольта - под нагрузкой лампой 2А3(включенная изначально холодная лампа без анодного напряжения , только накал)) - выпрямленное 3,8 вольта. Под нагрузкой сопротивлением 0,6 ома - выпрямленное 4,2 вольта. После удвоителя напряжения-вольт добавка на входе R1 - 8,6 вольта. Проверял влияние номинала С3 на запас напряжения до появления пульсаций ниже уровня стабилизации. номиналы 4400 мкф(два по 2200 мкф), 10 000, 15 000 мкф, 30 000 мкф. Как проверял - увеличивал напряжение стабилизации и смотрел на осциллографе начало появление пиков(пульсаций) на линии стабилизации. Стабилизированная линия даёт размытую линию с величиной 0,2 - 0,8 мв ..... не важно сколько конденсаторов стоит на входе - при запасе напряжения форма стабилизированной линии всегда одинаковая. Для С3 = 4400 мкф- запас напряжения - 1,4 вольта. 15 000 мкф - 0,6 вольта. Для 19 400 мкф- 0,5 вольта. Для 29 400 мкф - 0,48 вольта. Минимум до которого смог опустить линию стабилизации 2,36 вольта. На удвоителе при конденсаторах 10 мкф - получаем 5 вольт, а на конденсаторах 470 мкф - 8,6 вольта... С утроителем не задалось сходу надо разбираться - отдельно от схемы работает, в схеме дает напряжение меньше, чем удвоителя..... возможно нужно тип диодов подбирать.... Мои текущие возможности усилителе - это наружную самонамотанную обмотку на 6,8 вольта разрезать посередине - не сматывая её.... и получить 3,4 вольта (на две обмотки). И поставить 20 000 мкф (два по 10 000 мкф - JB) или 30 000 мкф(два по 15 000 мкф - Сименс).... Так как конденсаторы будут висеть паянным контактами в верх, то Сименс предпочтительней -у них 3 контакта на корпусе для впайки в плату и один центральный.. На фото выше винтажный конденсатор Филипс 10 000 мкф с таким же креплением.... НО Сименс -винтаж и очень хорош по звуку..... реально жалко ставить их на накальное напряжение., причем которое будет ещё в дальнейшем стабилизированно. Можно Филипсы поставить, но они выше по высоте и могут не войти в габарит корпуса..... но тоже вариант. И они тоже есть. Хотя Сименсы мне больше нравятся по звуку. ВЫВОДЫ: При входном 3,7 вольт переменки удалось получить 3,5 вольта стабилизированного с 20 000 мкф и выпрямителем на диодах Шоттки на 5,8 ампер на нагрузочном сопротивлении , но это без запаса на просадку сети 230 вольт от суточных колебаний..... По идее ещё нужно хотя 0,3-0,5 вольта на запас .... 2200 мкф-как в сnандартных китайских блочках на LT1083 -это сильно мало. Нужно, минимум, 10 000 мкф на входном конденсаторе после выпрямителя. И да на выходе в стандарте стоит 100 мкф, но нашёл информацию, что нужно ставить из расчёта 1000 мкф на 1 ампер выходного тока, правда там речь шла о силовых приложениях - электроника управления и питания двигателей, а не о звуковых приложениях.... Но нехорошие эффекты при меньших емкостях были именно в блоках управления - типа могла память сбойнуть - настройки памяти сбросить при пиковой нагрузке на процессор при сложных расчётах в реальном времени.
-
В свои 65 видимо уверенно вижу вблизи :)
-
Да с возрастом за 50 и зрение хуже становится и внимание рассеивается, но первые две строчки уж точно прочитать способны, ......... наверно в отличие от ВАС (со всем уважением). Читаем -Выходное напряжение от 5,1 вольта до 40 вольт и ток 4 Амперва. Лампа 2А3 - накал 2,5 Вольта и на холодную более 5 ампер потребляет ..... с ограничителем тока просто не разогревается -проверено на LM338T - она просто уходила в защиту и не запускалась, хотя с нагрузкой сопротивлением 4А вполне себе работала.
-
Сорри, но вы так кратко написали, что я не все понял. Д.Б. +-50 мВ это что значит? Смещение вых. лампы 10В, отчего она в перегрузе? Или что вы хотели сказать? -
Так пока никто не пробовал применять низковольтные понижающие стабилизаторы для питания накалов , поэтому никаких противопоказаний нет. Что там с шумом и есть ли он . Пока по тепловыделению и возможностям одни плюсы.
-
By Владимир-П · Posted

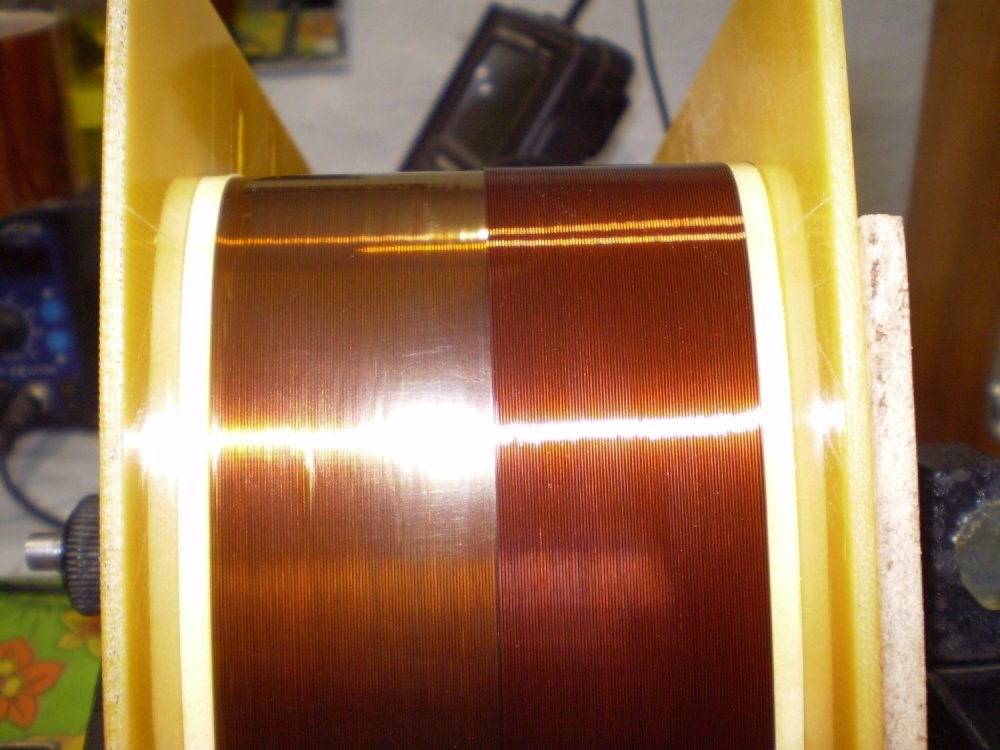

Все перепробовать не хватит времени, однако попробовал на ОСМ025 секционирование 3п-2в, по виткам 2855/104, 2-я секция с переворотом, межсекц прокладки 0,25-0,3. Сравнивал с ОСМ025 3014/124, 4П-3В, 2и4 секции с переворотом, прокл 0,25. Усилитель SRPP 6н9с-6с4с с Uа-к-300в. Завалы на 18кгц получились у первого 0,8дб, у второго 1дб. Сегодня слушали с экспертом 6с4с с двумя ТВЗ ОСМ025 с 4п-3в, мощно но грубовато, другой 6с4с с ТВЗ от Респром, габариты сопоставимы с ОСМ016, 3п-2в отыграл деликатнее, понравился больше. -
1. На сетке первой лампы сигнал д. б. ±50 мВ, для удобства наблюдения на частоте 3-5 кГц. 2. На сетке второй лампы сигнал д. б. без выбросов. Наблюдаемый пик указывает на выброс АЧХ в районе 40-50 кГц. 3. Выходная лампа в перегрузке, если не грешить на трансформатор. Несимметричность наклонов положительной и отрицательной полок, а также разное воспроизведение участков от фронта до полок указывает на это. В приложении - сигнал на входе и на выходе правильного корректора (от Е. Карпова). Примечание. Коэффициент передачи импульсного сигнала в несколько раз меньше чем синусоидального, так и д. б. -
By AlexKorotov · Posted
Там все обратноходовые, которые я бы не стал советовать. Как то так получилось, что мне нравится тл494, вот и советую ее. Хотя на ней и обратноходовый тоже можно сделать. Эх, чего я на них только не делал :) например отличный и простой контроллер для двигателя различных станков. -
-
Я не знаю , Алекс ,вы с Лениво читаете одним глазом наверно :) . И эта ссылка и выше описывают импульсные стабилизаторы с НИЗКОВОЛЬТНЫМ питанием . Там речи нет о питании от сети , в этом и удобство. Настраивать там особо нечего, просто собрать правильно. Как говориться- влезай, не убьет 😂
-
Новая RFT AZ11 в родной коробке - 1500 руб Отправлю по всей России , почта,ТК, яндекс . По желанию фото в телегу. -
При такой конструкции ,необходимо как-то проверить параллельность и выставить расстояние тонарма относительно шпинделя. Обычными распечатками на бумаге не получается это сделать. Придумался такой шаблон.
-
-
