1 час назад, ЕW2FJ сказал:

Очень хочу, чтобы у вас всё получилось. 5 одинаковых изделий от участников этого форума ,,скажут,,  лучше всяких многолетних разговоров. :smile-29:

5 это только желающих купить корпуса по коллективной ссылке.

А общее количество раскупленных комплектов плат наверно в районе 20шутк... Ждем все 20 реализованных проекта... Но есть ощущение что многие купили платы положили их в полку и забыли... 😅 всего 3 участника в клбчая меня трудятся в поте лица

  • Smile 1
Posted

По мере поступления комплектующих, сборка идет к завершению.

Еще на 2 комплекта, сразу набираю детали. Следующий будет на 6с33с


  • Like (+1) 2
Posted
2 часа назад, Климентий сказал:

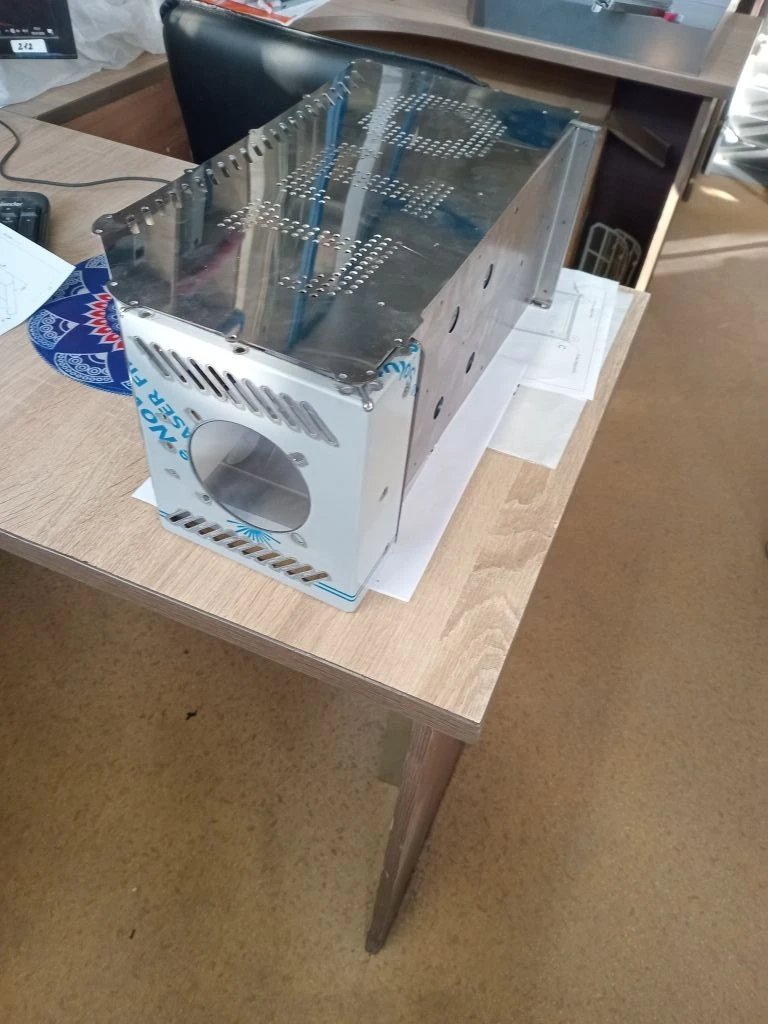

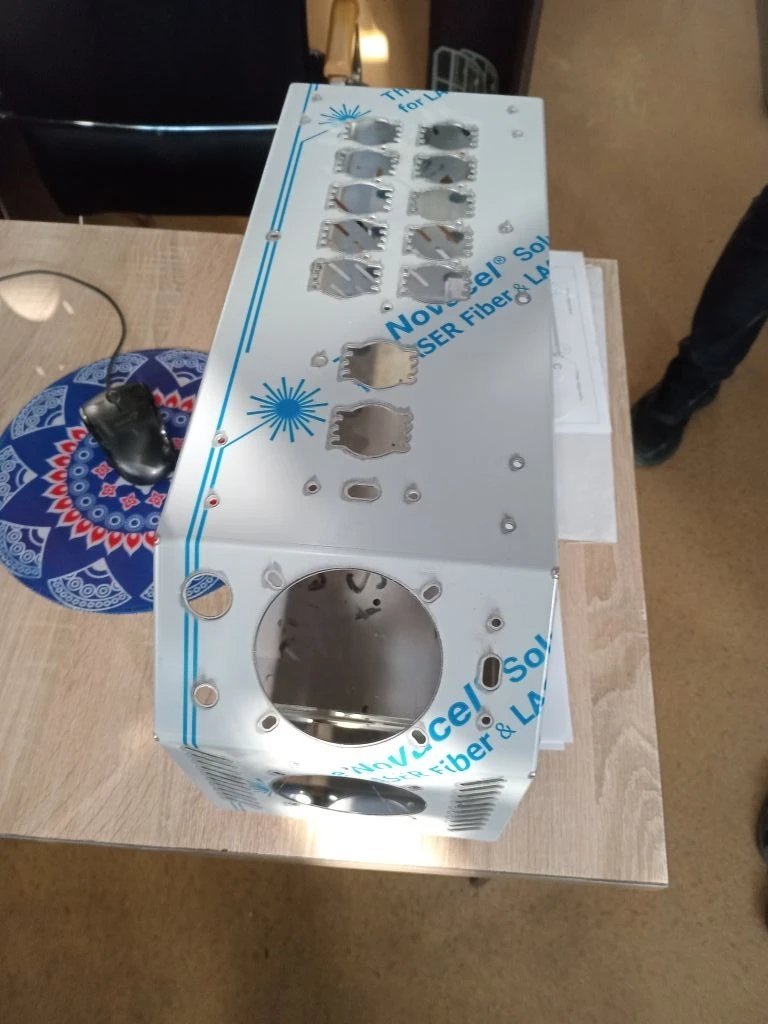

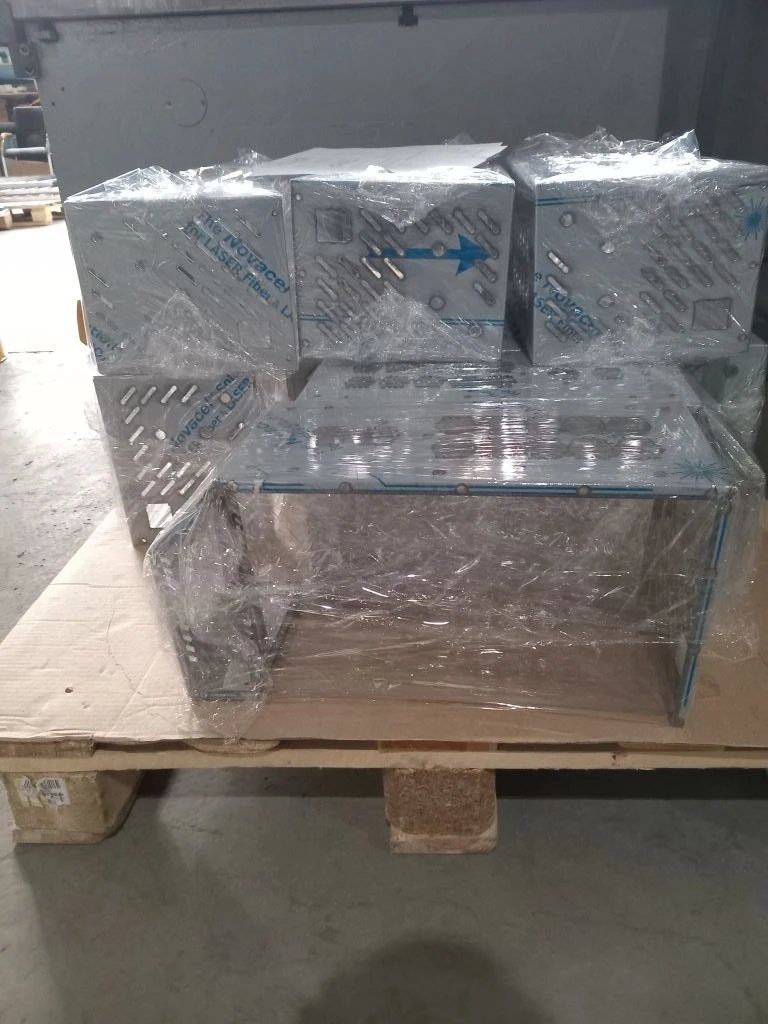

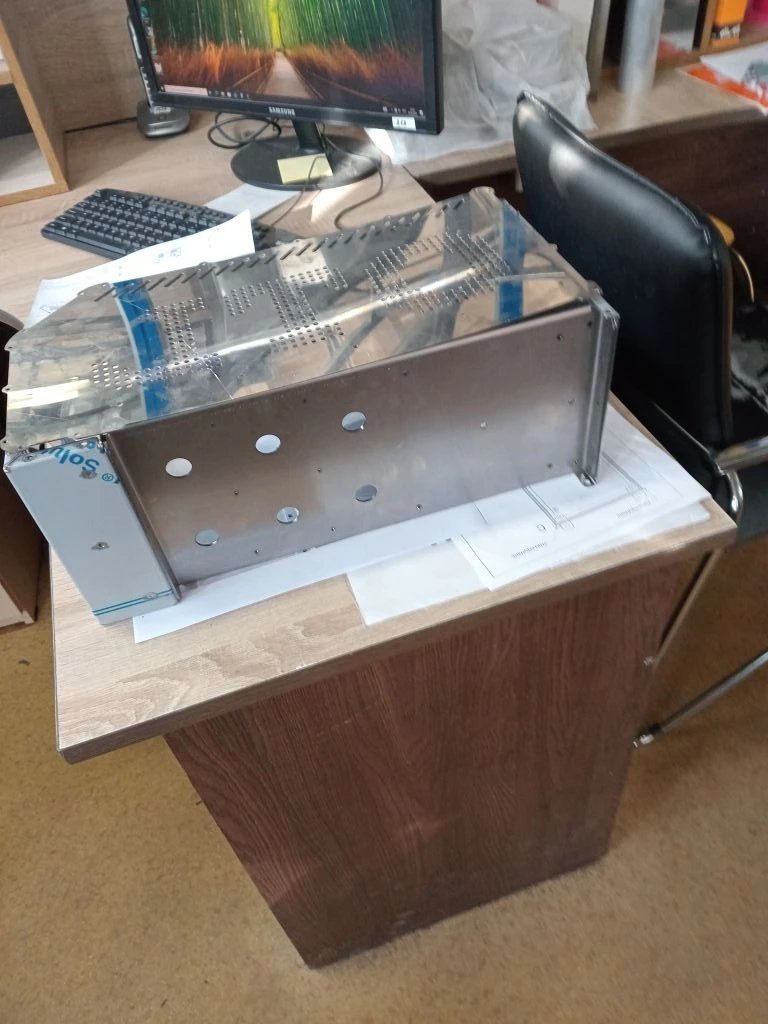

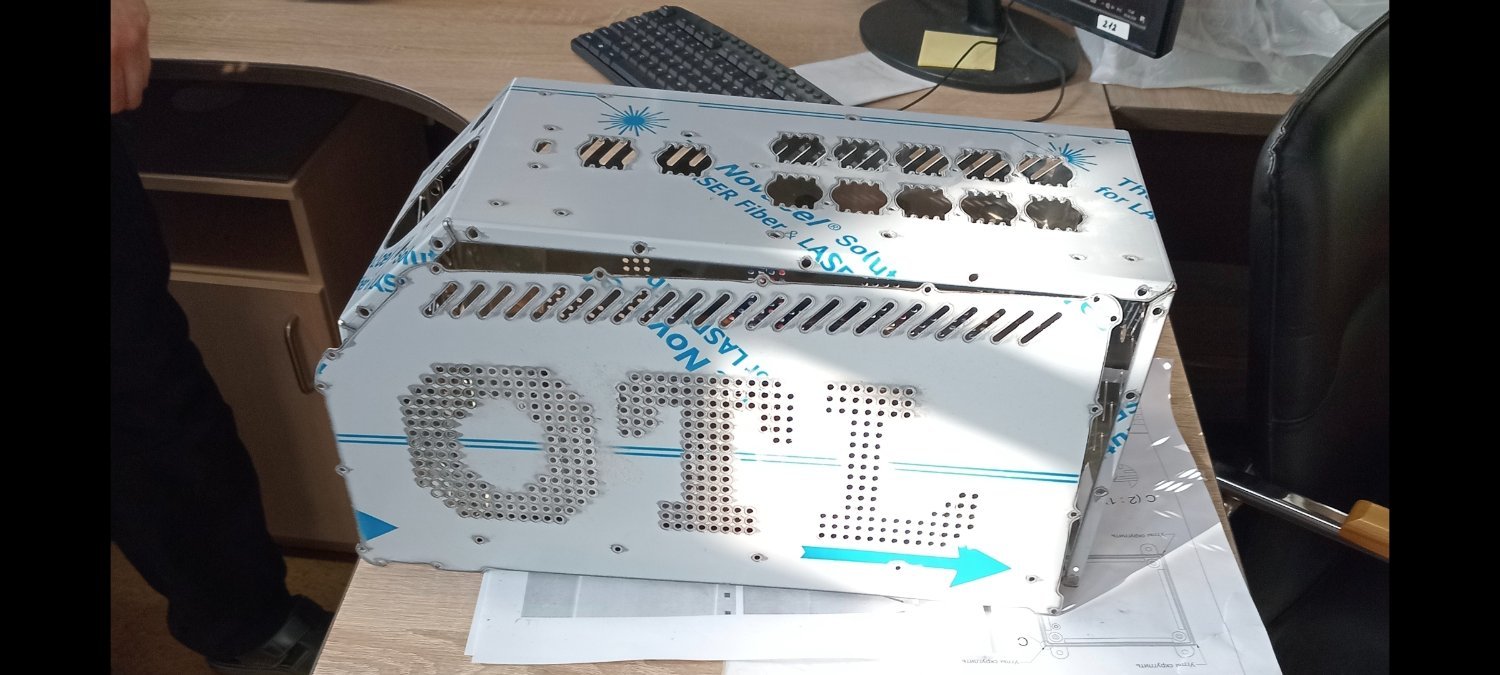

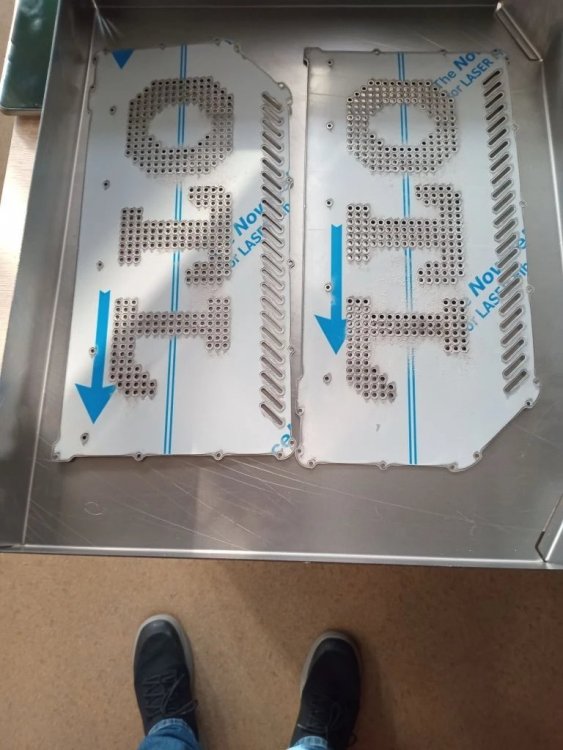

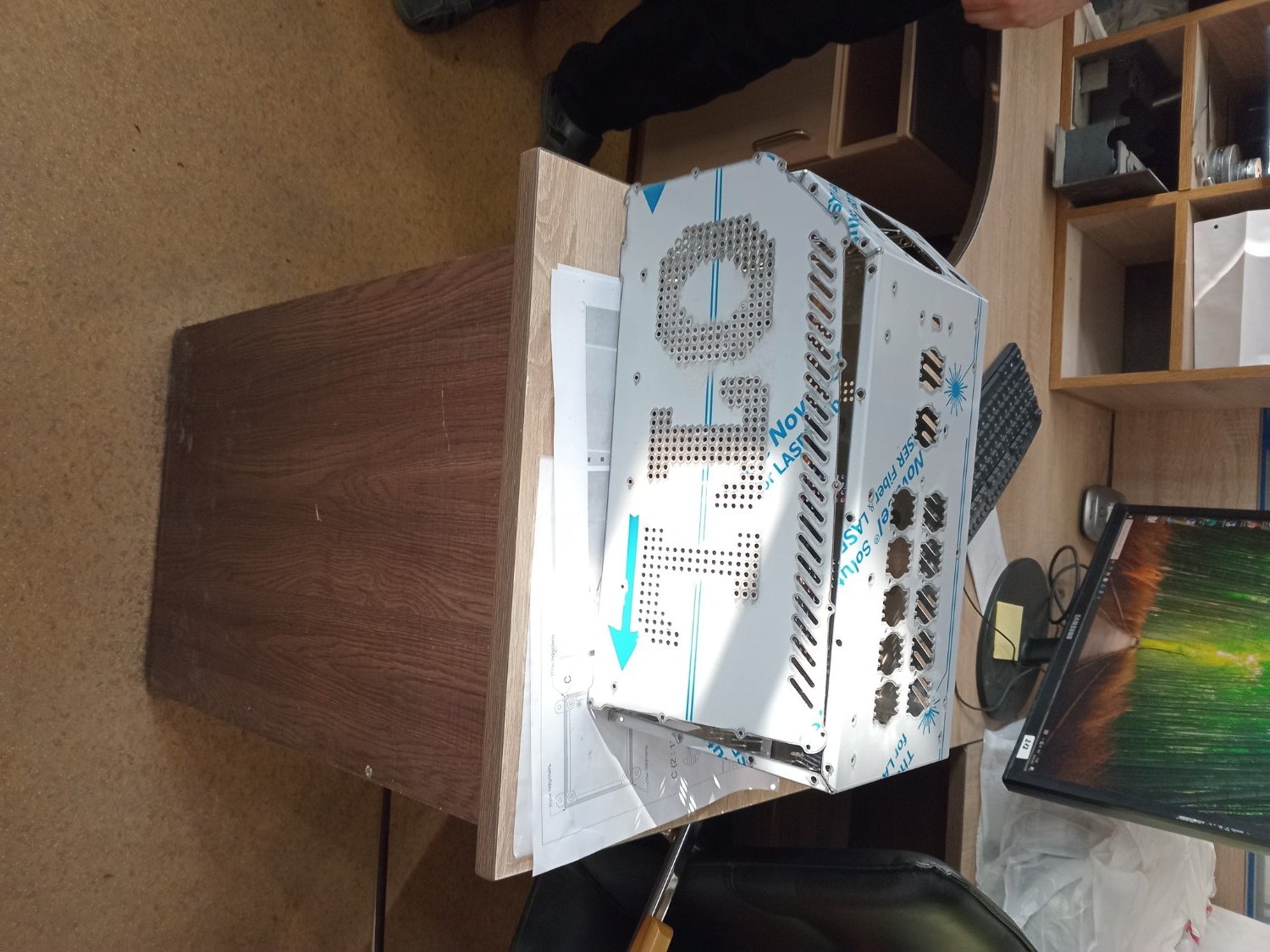

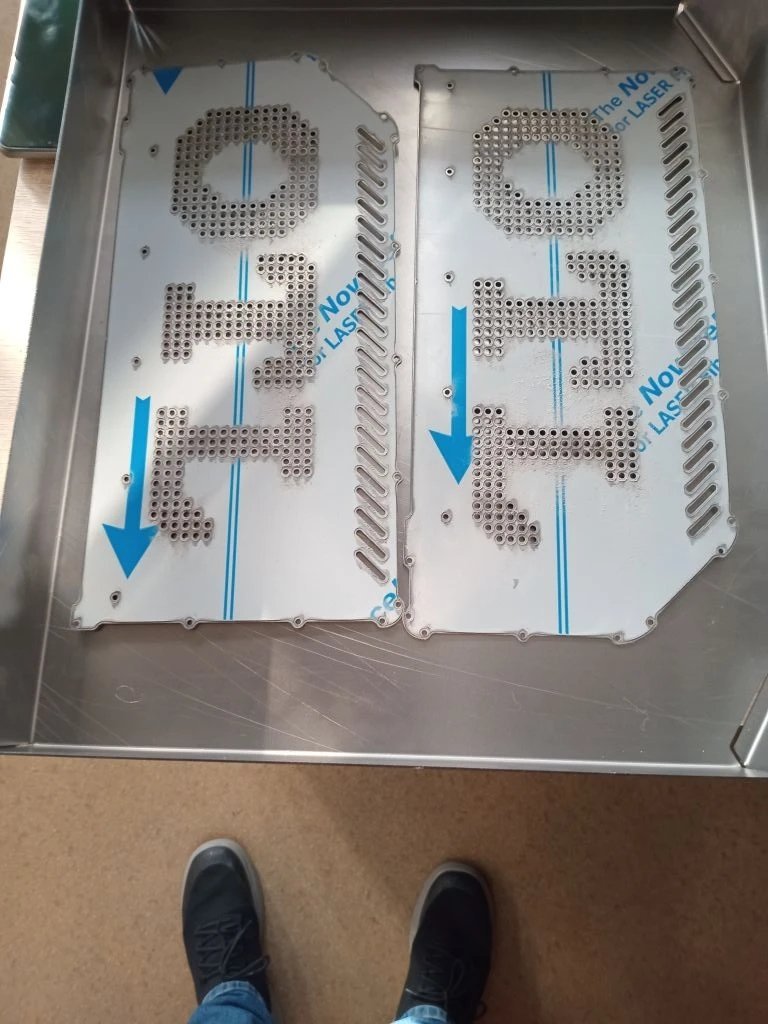

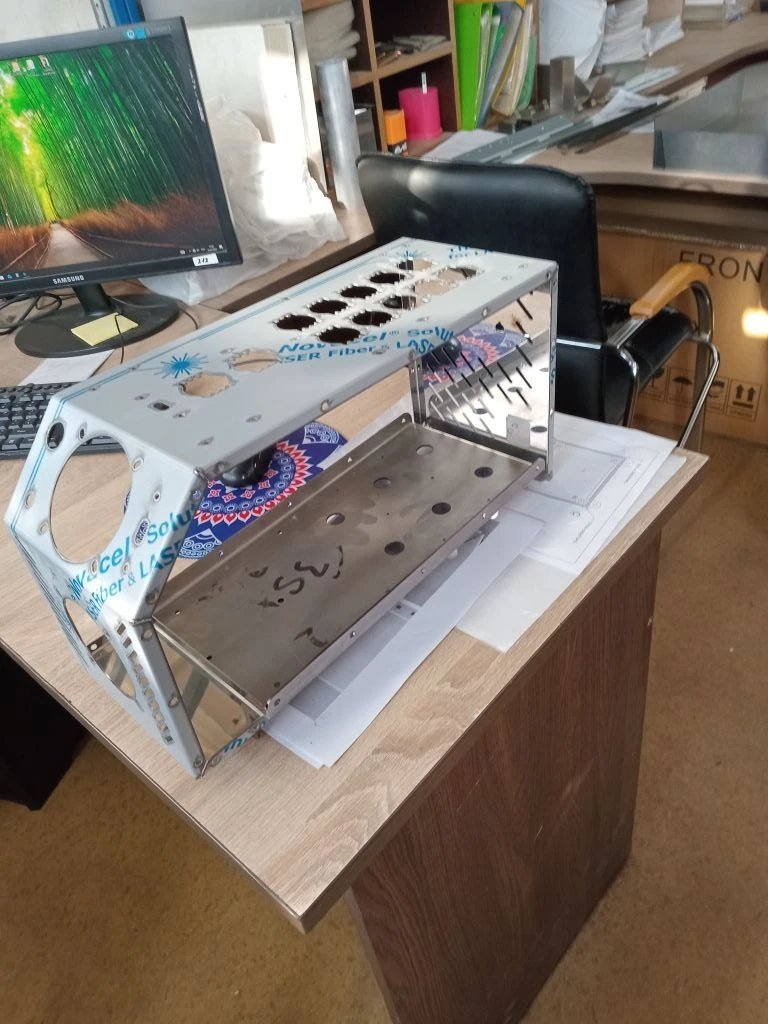

Друзья, производитель согласовал отправку корпусов каждому заказчику, по коллективной цене 4500руб за один корпус.

Поэтому в личку мне дублируйте пожалуйста ваши адреса и предпочитаемый метод доставки. 🚚

И на мою карту сбера по номеру телефона ю, как ранее скидывайте по 9тр за комплект из двух корпусов. Я производитель направлю одним платежом. Попросили сделать именно так, чтоб не плодить количество переводов на их счета.

Жду переводы сегодня от вас. При переводе пишите ваш НИК и Фио пожалуйста. И адрес в личку с номером телефона.

Такие дела... Движемся вперед...

Деньги ушли, координаты в личке.

  • Like (+1) 1
Posted
30 минут назад, ЧАК сказал:

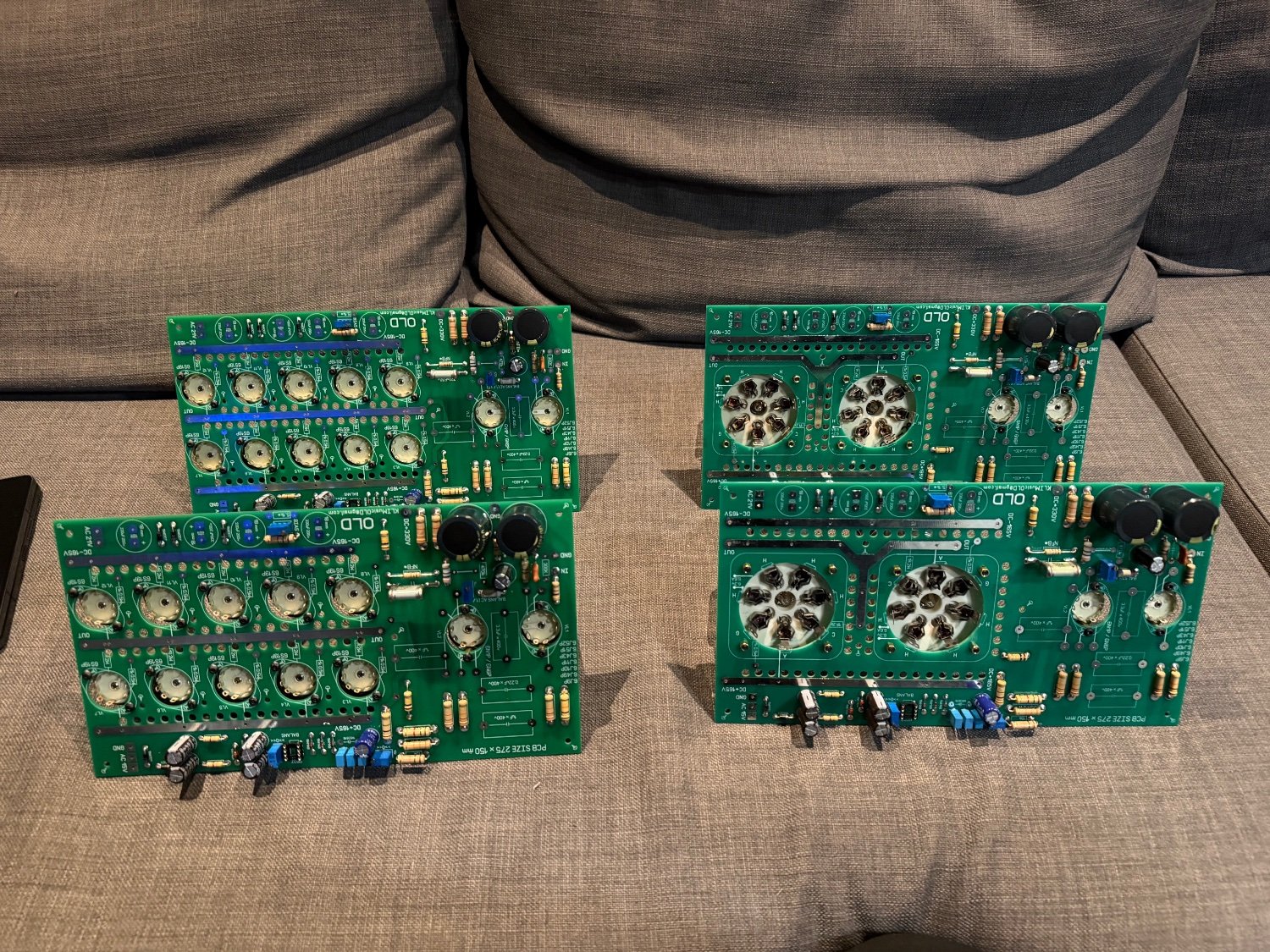

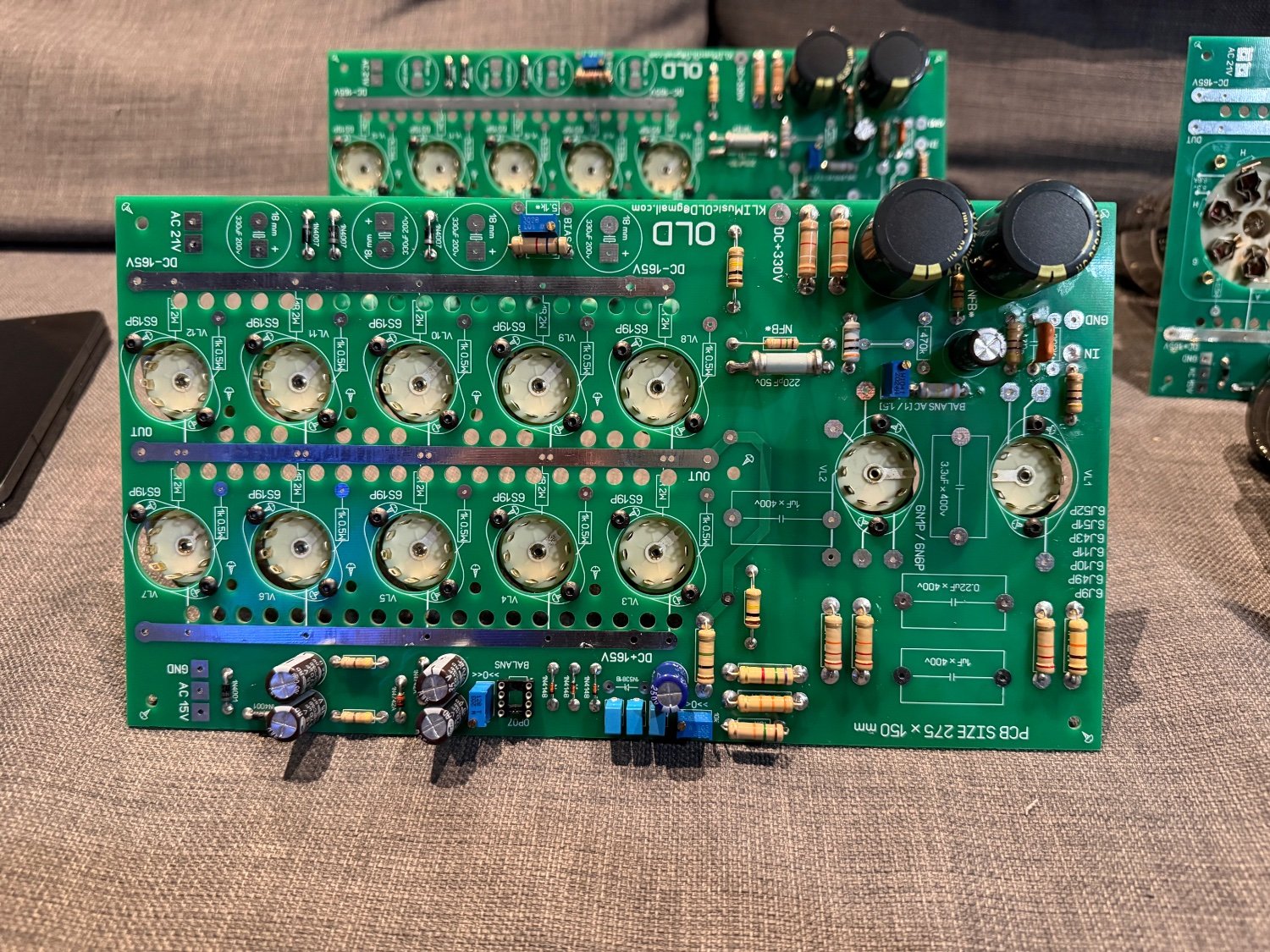

По мере поступления комплектующих, сборка идет к завершению.

Еще на 2 комплекта, сразу набираю детали. Следующий будет на 6с33с

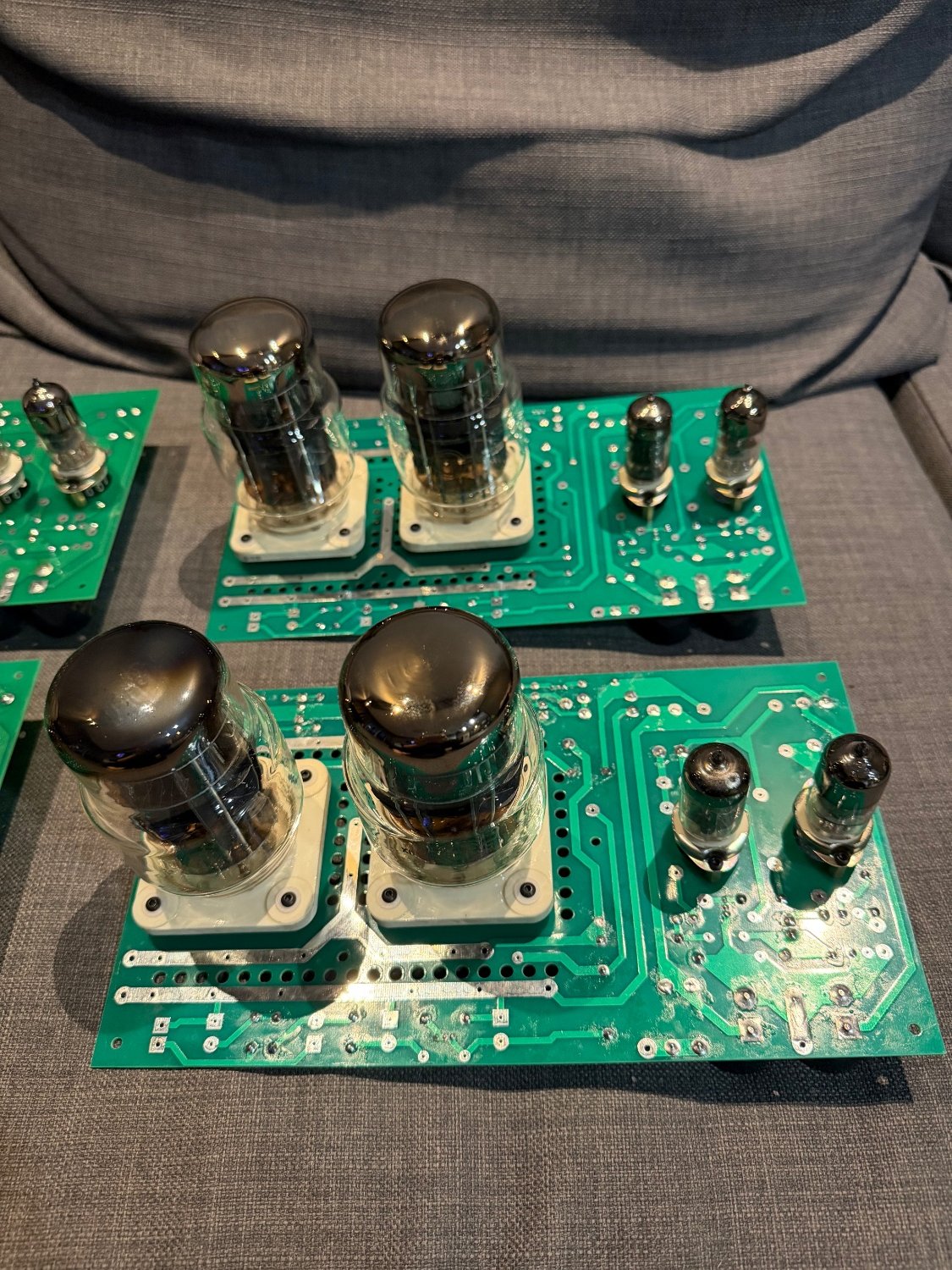

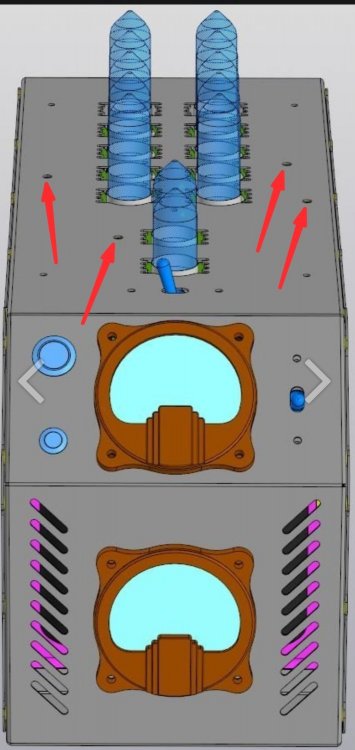

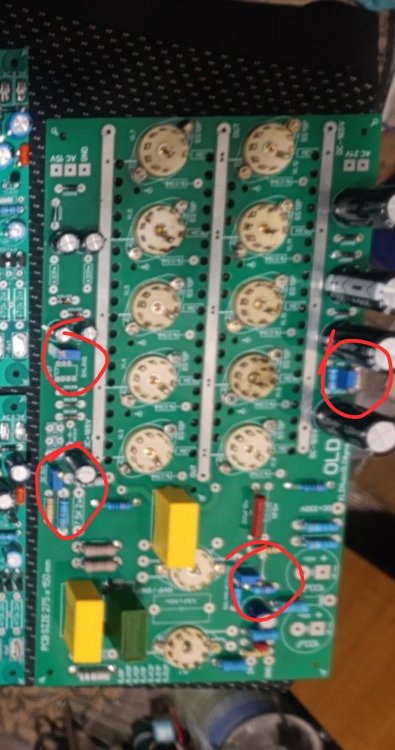

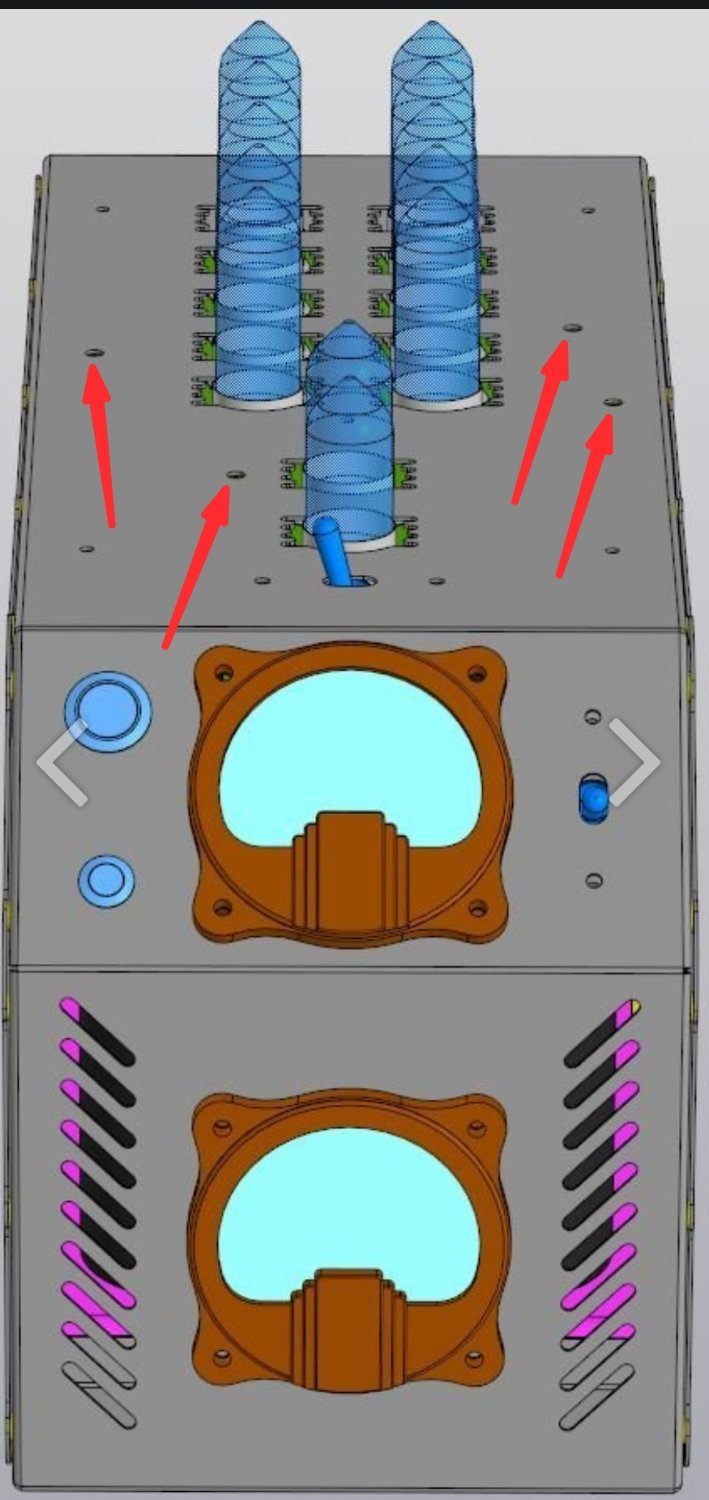

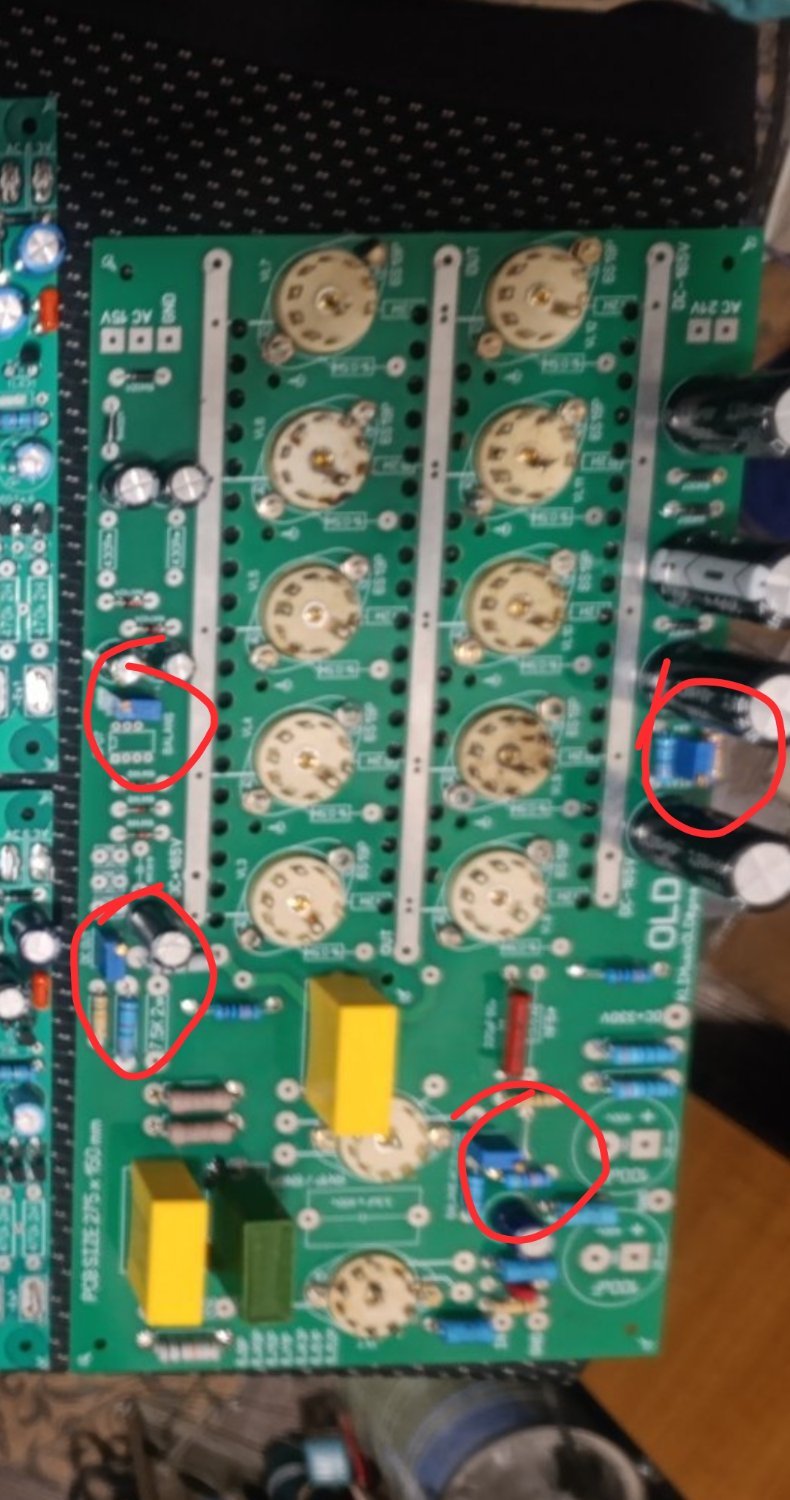

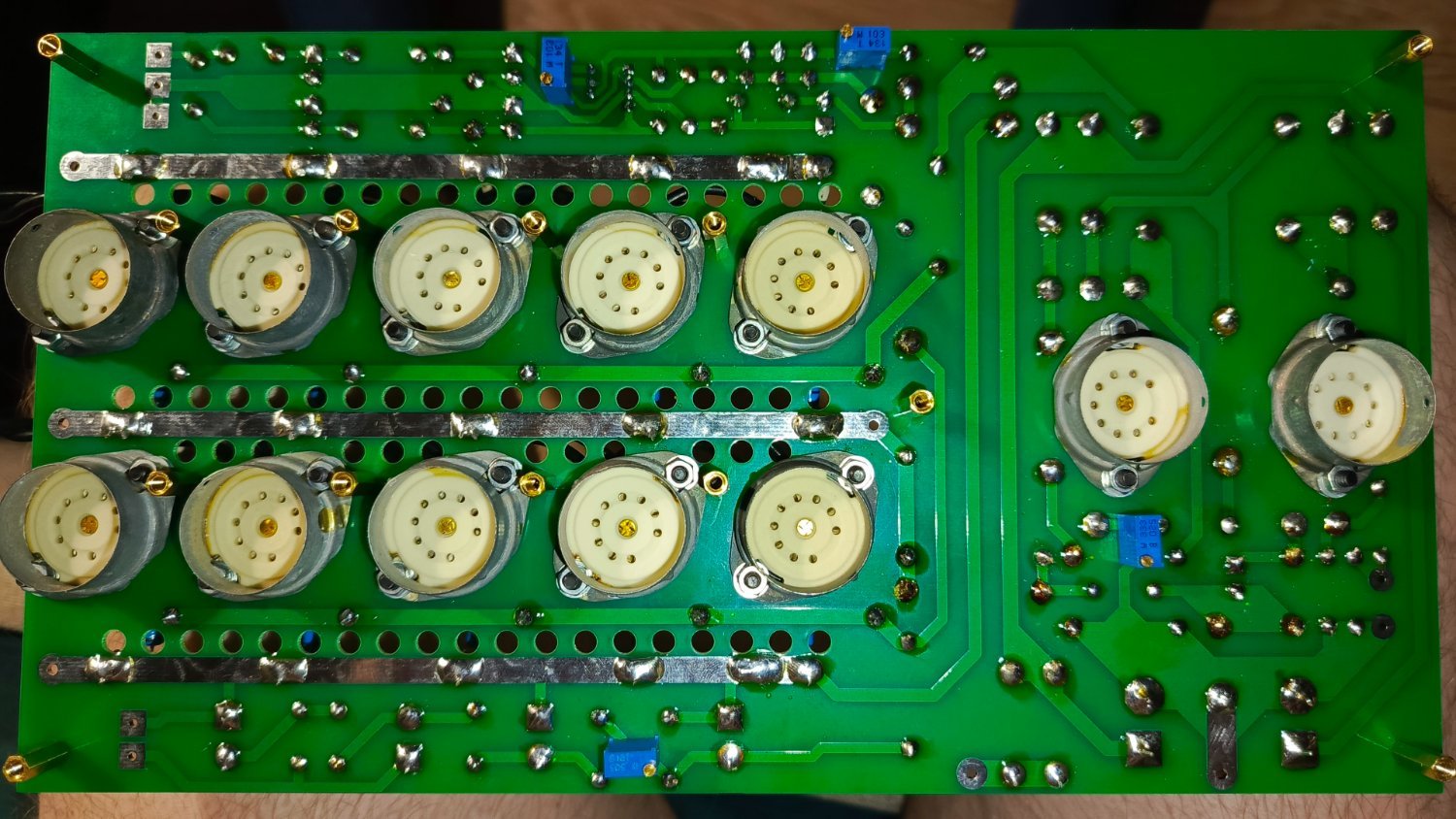

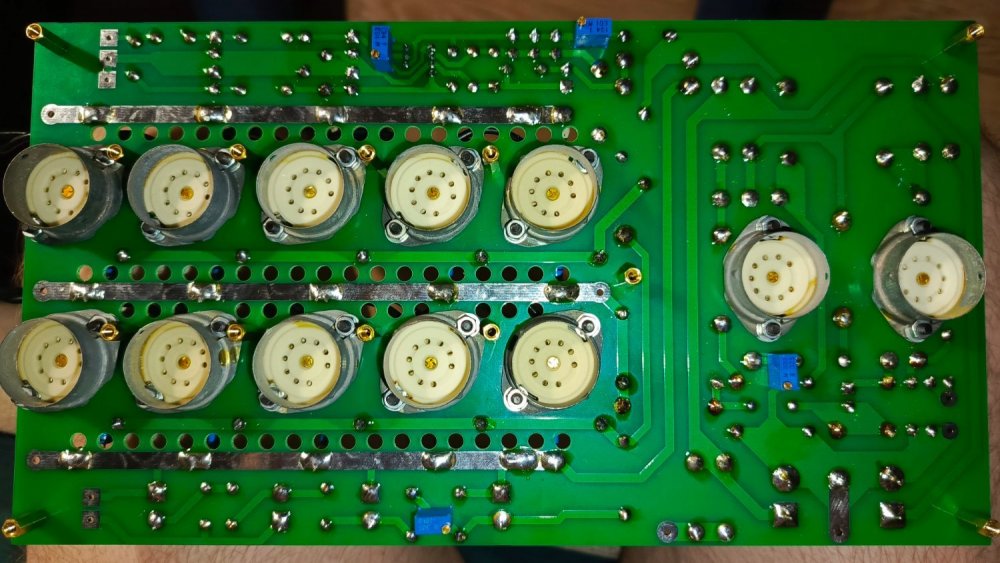

Подстроечные резисторы зря запаяли со стороны деталей... Я выше писал , что их нужно запаивать со стороны ламп, чтоб в готовом устройстве регулировку производить не разбирая корпус... В верхней части корпуса предусмотрел отверстия на каждый потенциометр, маленькие аккуратные отверстия для тонкой отверточки...


Посмотрите на моей плате как нужно поставить потенциометры и точно соблюсти расположение регулировочного винтика...

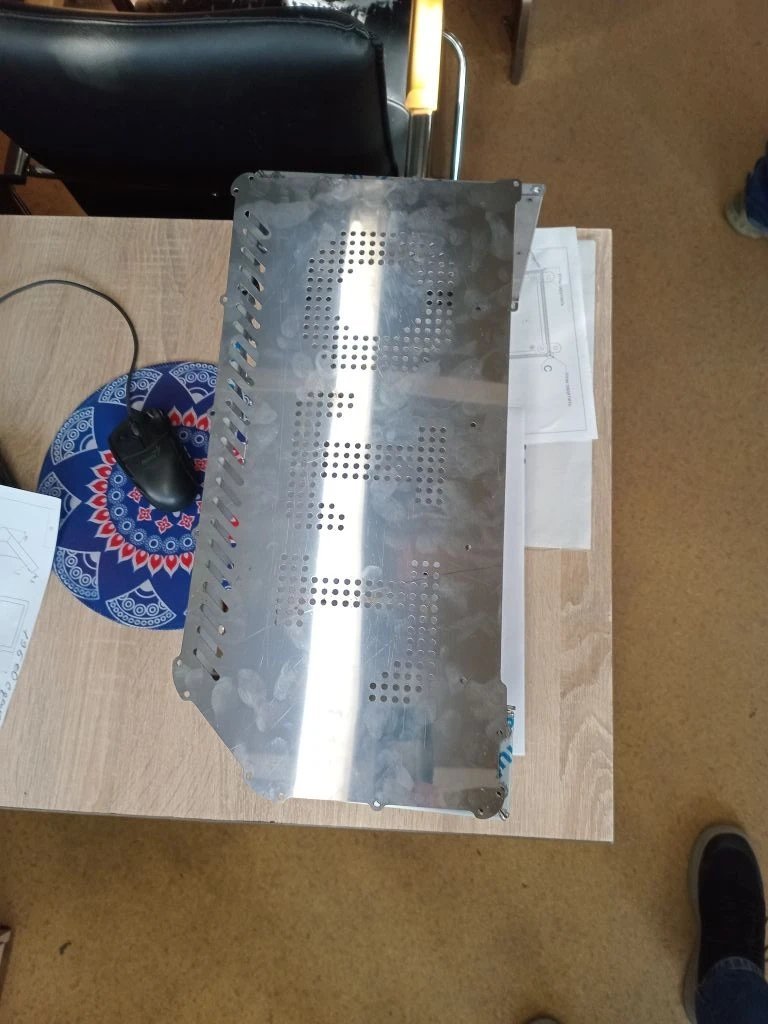

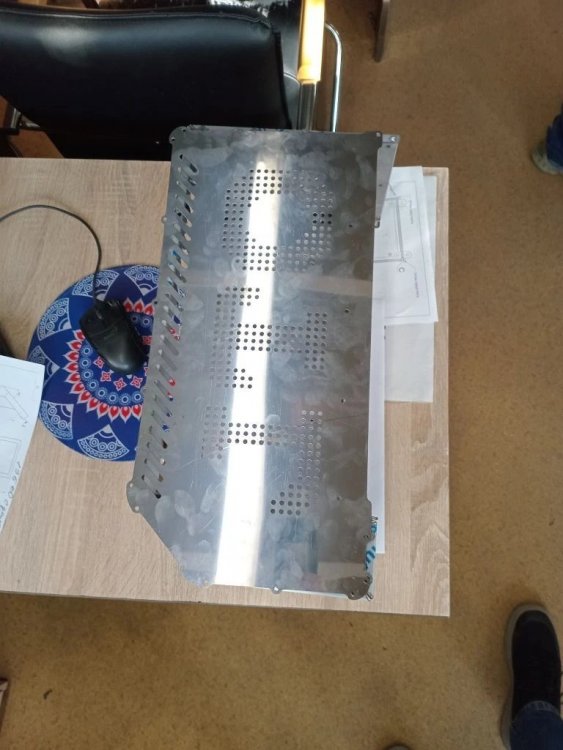

Вот эти отверстия


  • Like (+1) 1
Posted
1 минуту назад, Климентий сказал:

Подстроечные резисторы зря запаяли со стороны деталей... Я выше писал , что их нужно запаивать со стороны ламп, чтоб в готовом устройстве регулировку производить не разбирая корпус... В верхней части корпуса предусмотрел отверстия на каждый потенциометр, маленькие аккуратные отверстия для тонкой отверточки...

Перепаять не долго...часто придеться подстраивать?

Posted
4 минуты назад, Antur сказал:

Перепаять не долго...часто придеться подстраивать?

Это и для меня вопрос открытый... Так как на макете длительной эксплуатации не было... Но за время макетирования режимы стояли как вкопанные... Будем надеяться что все будет работать долго и надежно... Для меня это также как и для вас всех проект опытный и первый в жизни OTL...



  • Like (+1) 1
  • Smile 2
Posted
25 минут назад, Antur сказал:

Перепаять не долго...часто придеться подстраивать?

Это мелочи. Перепаяем).

  • Like (+1) 1
Posted
2 часа назад, Климентий сказал:

А общее количество раскупленных комплектов плат наверно в районе 20шутк... Ждем все 20

Очень сложный проект Вы делаете, искренне радуюсь его реализации. У меня всё очень просто, - навесной монтаж.

OTL - это Супер !

  • Like (+1) 1
Posted

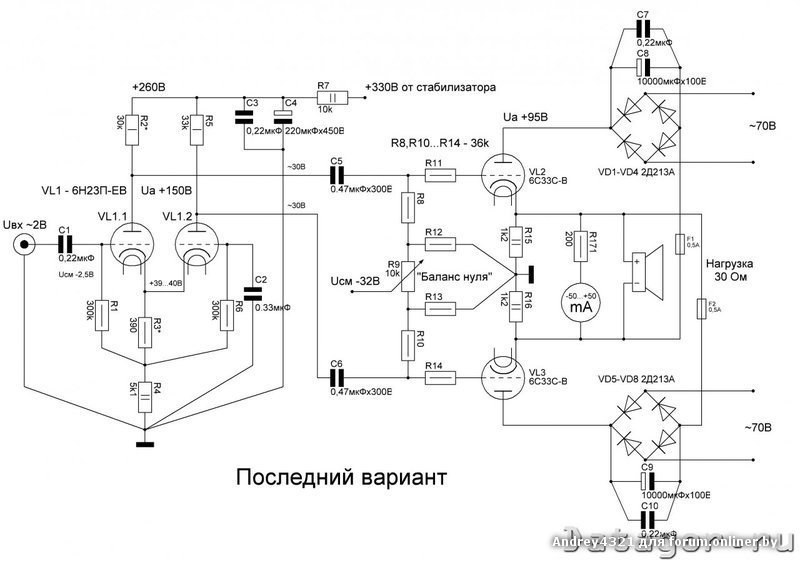

Вот так нельзя подключить миллиамперметр, без дополнительной схемы (платы).

2 такт  нга  6C33C.jpg

Posted
5 часов назад, ЧАК сказал:

Вот так нельзя подключить миллиамперметр, без дополнительной схемы (платы).

2 такт  нга  6C33C.jpg

Можно. Все зависит от сопротивления рамки прибора...

У меня приборы были очень "тупые", с сопротивлением рамки 1_Ом. Поэтому потребовалось дополнительный усилитель линейный делать с высокоомным входом, для управления прибором, чтоб сопротивление рамки прибора не шунтировало нагрузку-акустическую систему.

Тут скорее микроамперметр нужен двуполярный с сопротивлением катушки в пределах 1 килоома... Тогда получится напрямую включить его с добавочным резистором... А миллиамперметр как правило включается последовательно с нагрузкой в таких усилителях и применяется кратковременно к примеру нажатием кнопки без фиксации на время измерения в режиме молчания усилителя, а в обычном режиме работы усилителя, миллиамперметр замкнут.

Posted

Лучше применять микроамперметр с рассчитаным на нужный предел измерений шунтом, внутреннее сопротивление таких приборов порядка десятых долей Ома.

Posted

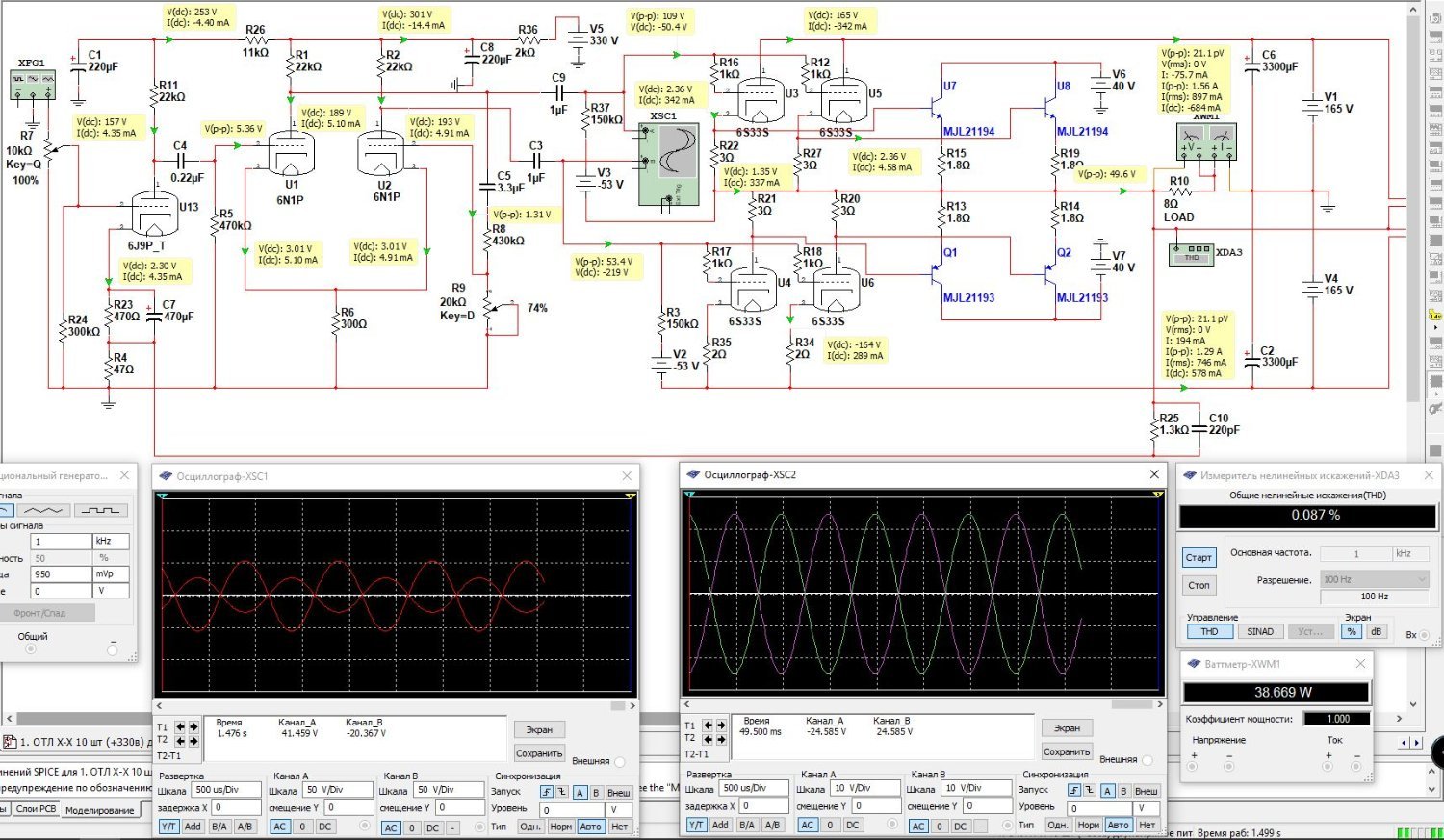

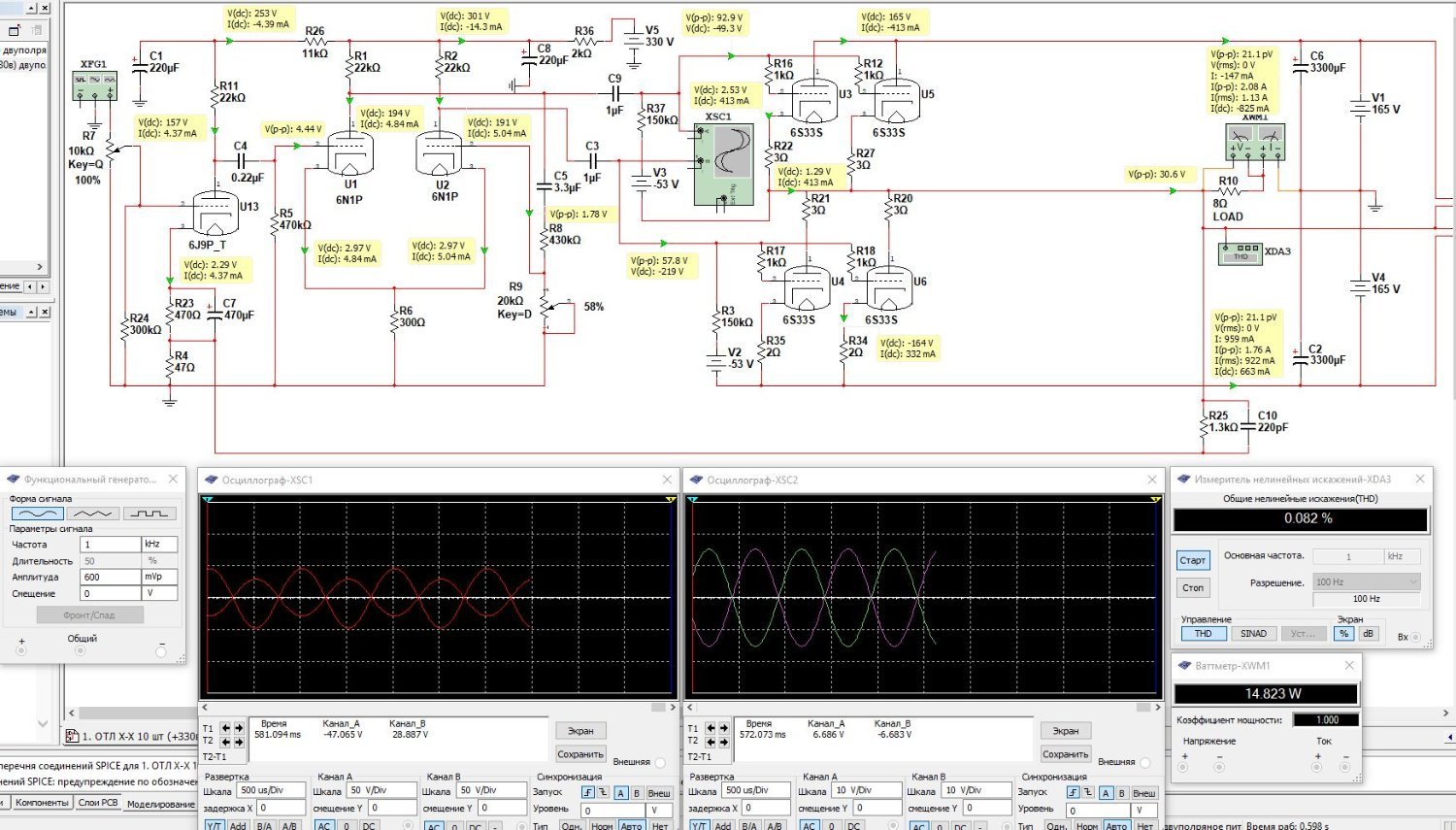

пока корпуса изготавливают, реализовал в симуляторе давно интересующую меня идею...добавки к ОТЛ на выход транзисторов, которые открываются если требуется высокая выходная мощность...а на низкой мощности работают лампы... схема сырая, но потенциал есть.... как вариант на будущее развитие можно попробовать... на макете который у меня еще не разобран, обязательно попробую...



OTL  без транзисторов.JPG

OTL  с транзисторами.JPG

  • Thanks (+1) 2
Posted

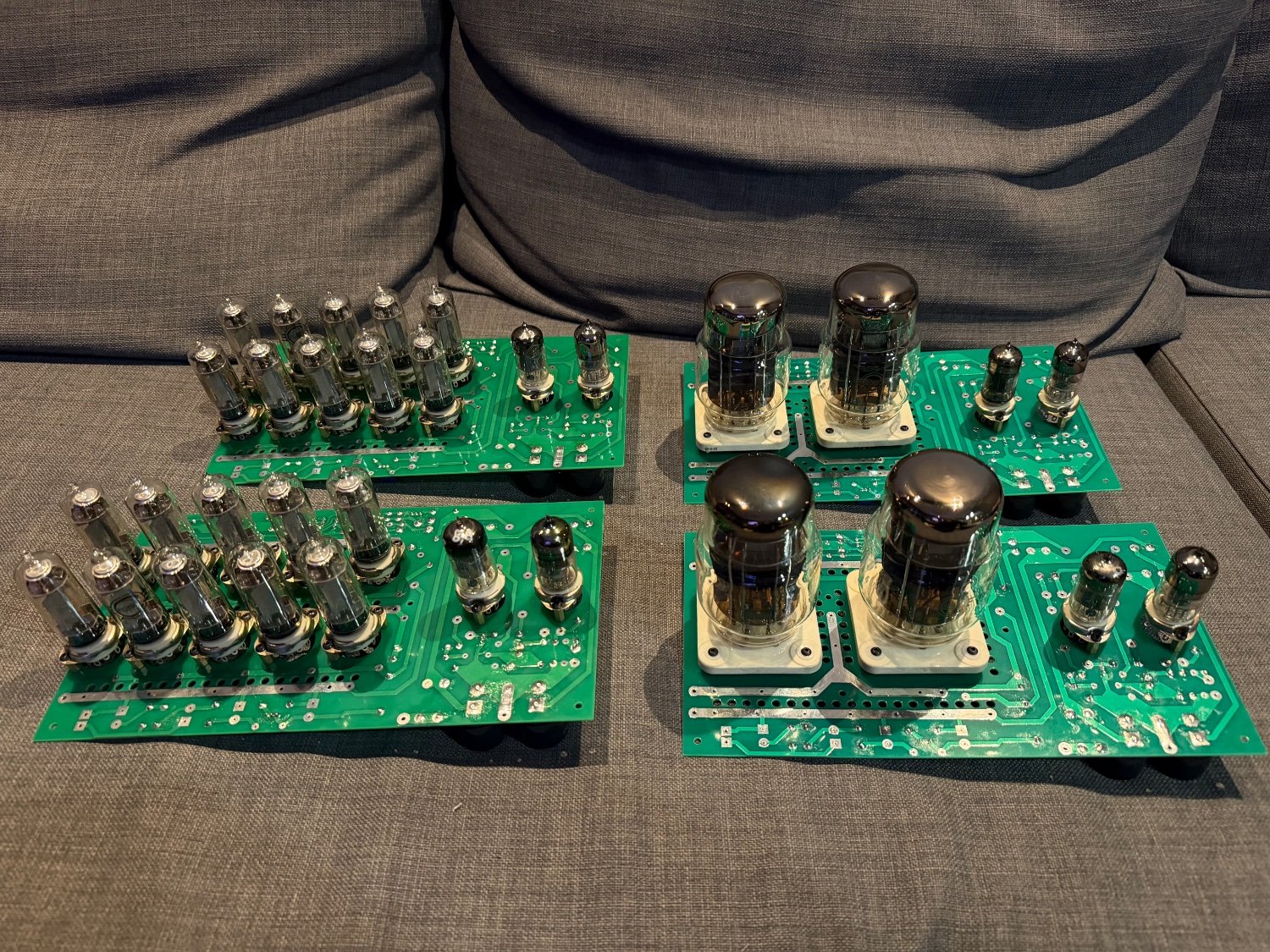

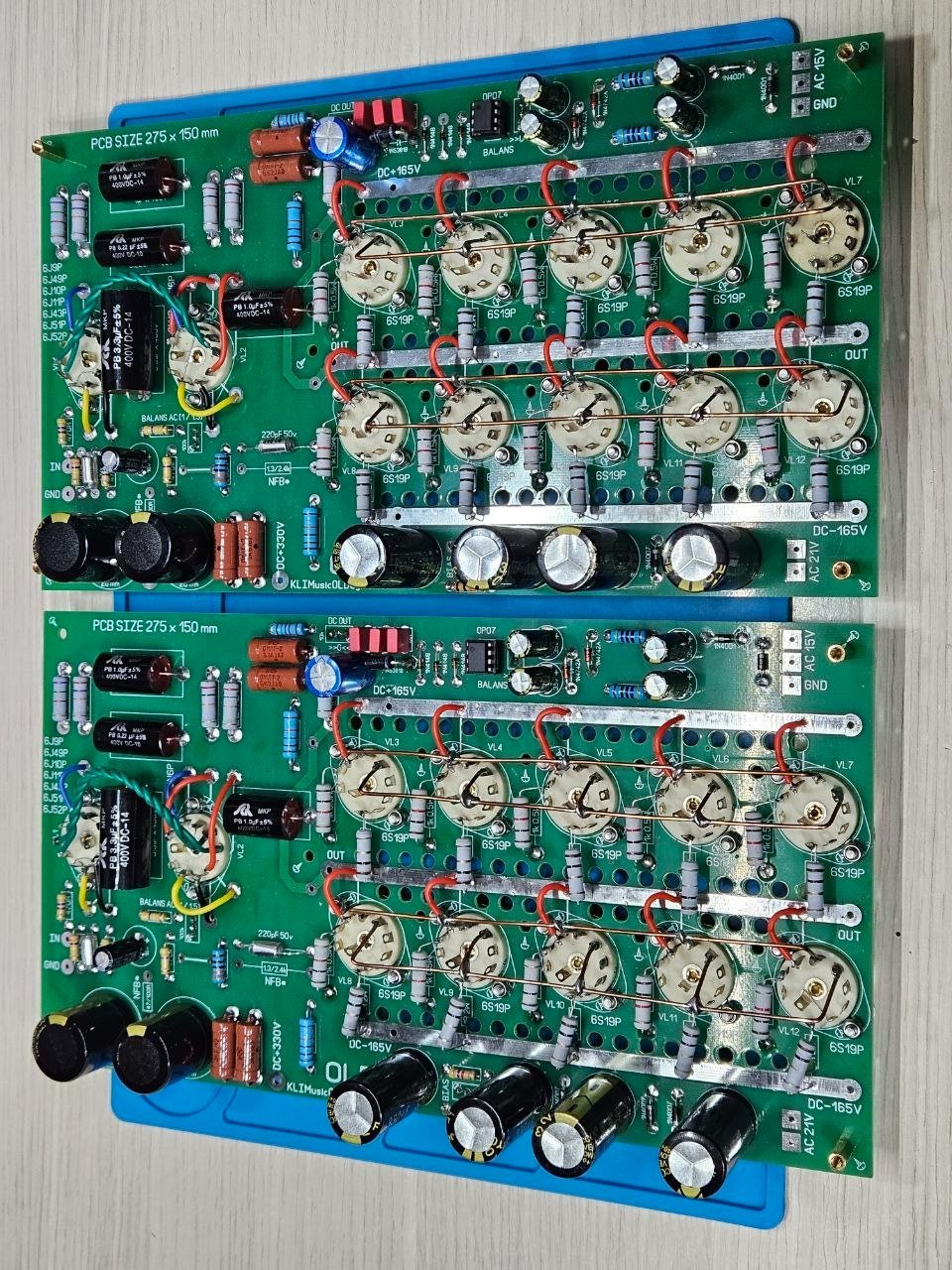

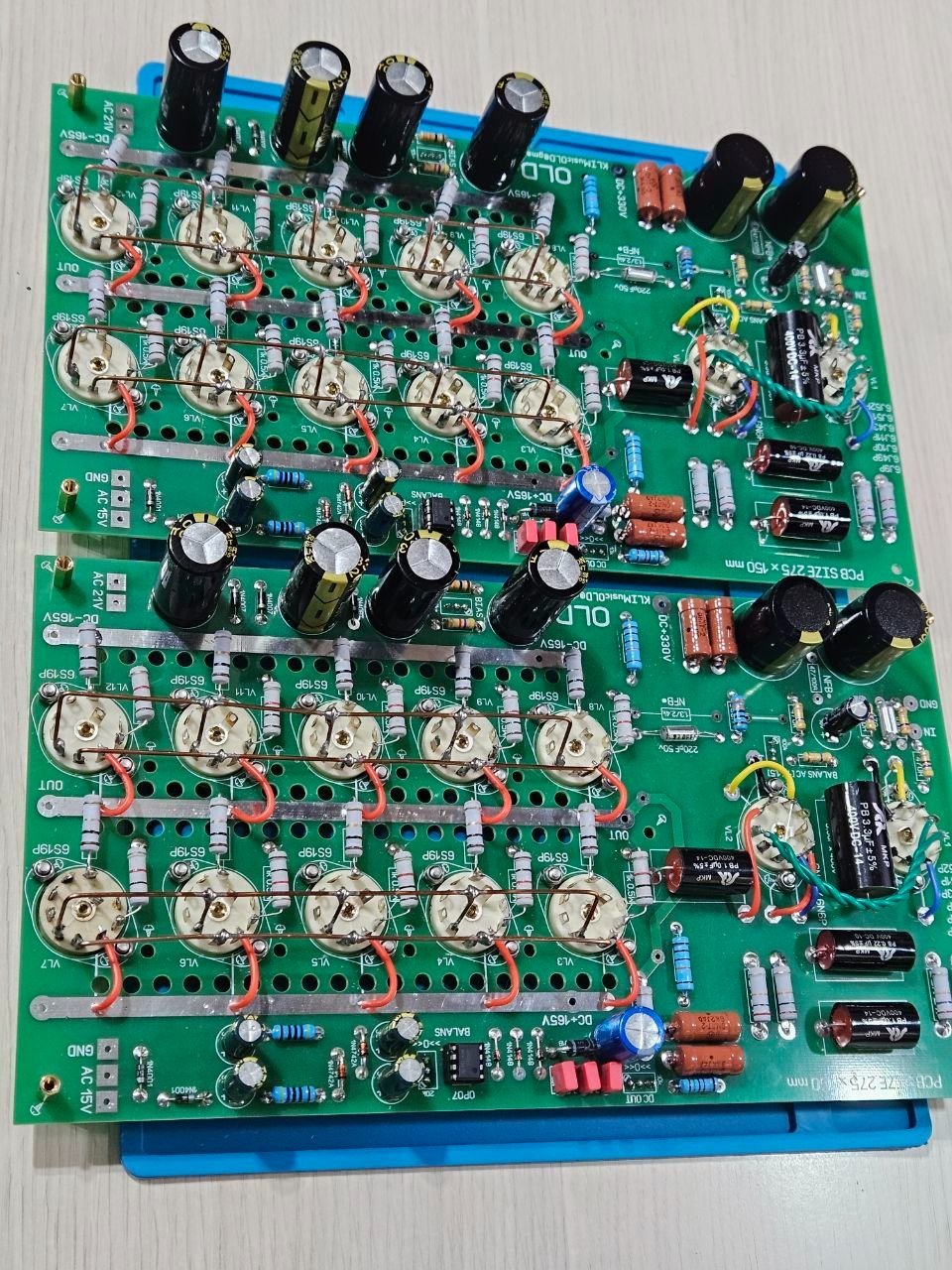

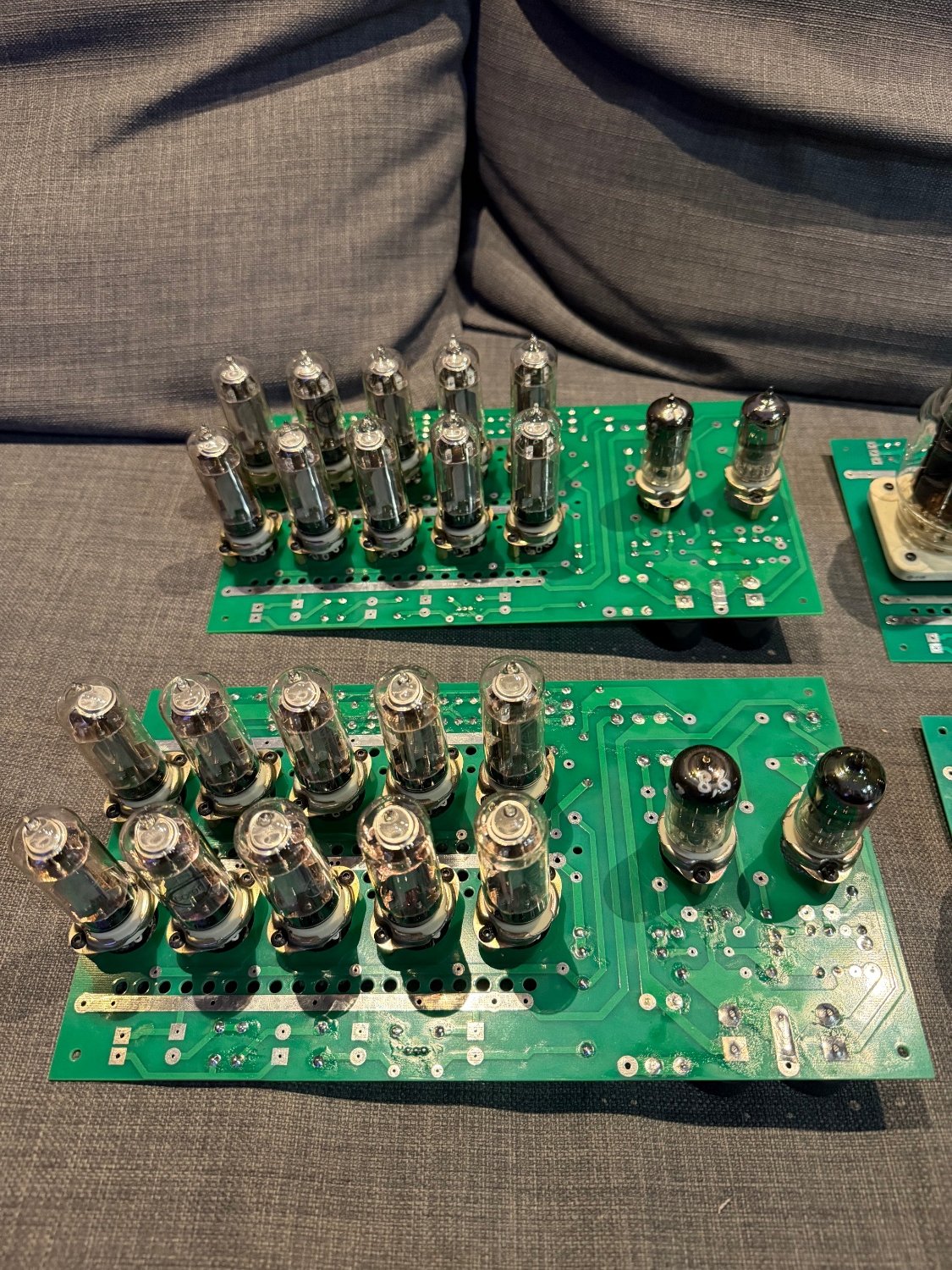

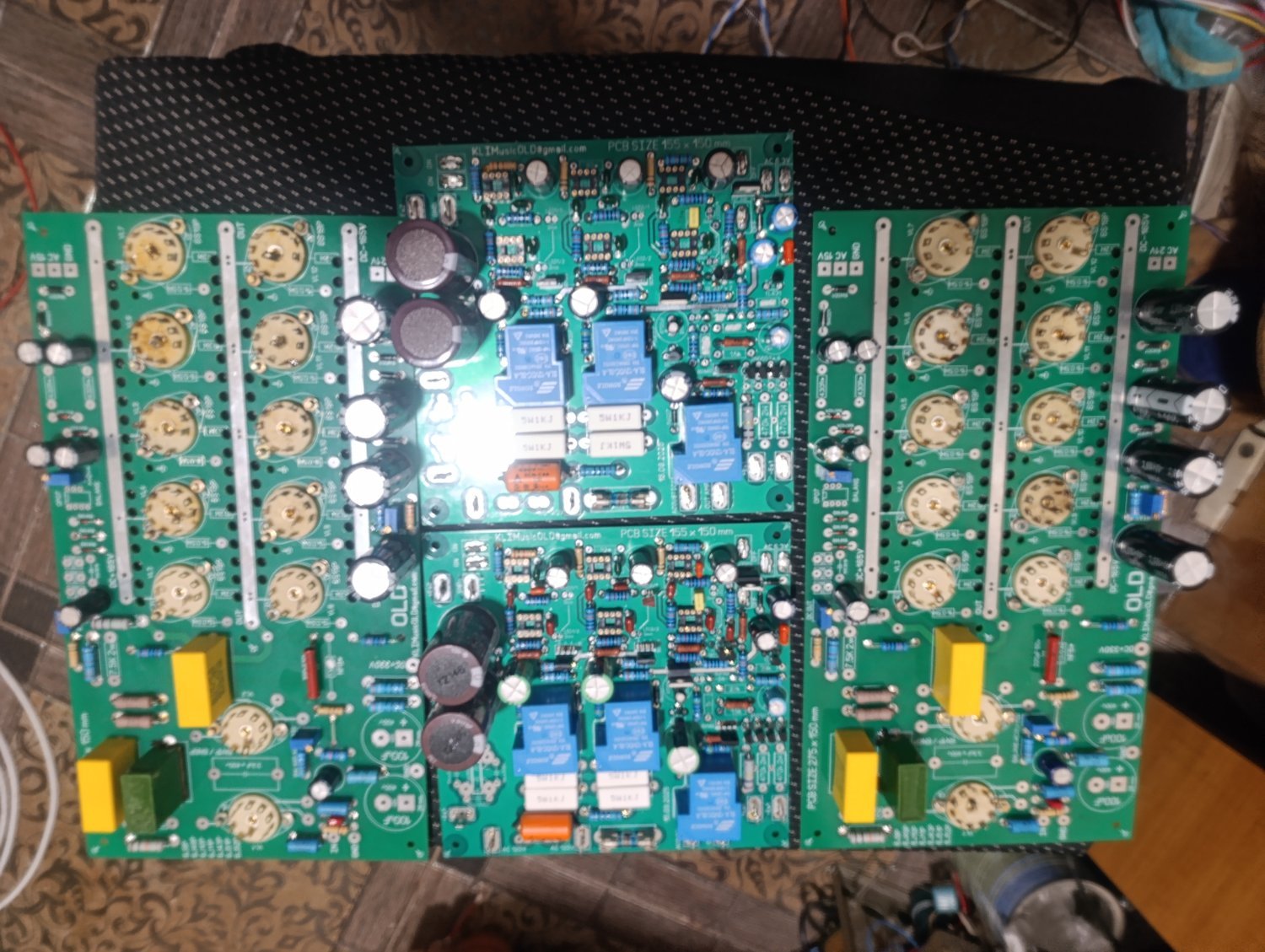

Добавлю свой «прогресс» сборки унч, потихоньку основные платы приобретают обвязку, осталось немного допаять соединений между платами и панельками, а так же сделать проводку, не и по мелочи обвязки, далее пойдут на сборку сервисные платы и сборка всей этой истории в корпуса









  • Like (+1) 5
  • Thanks (+1) 1

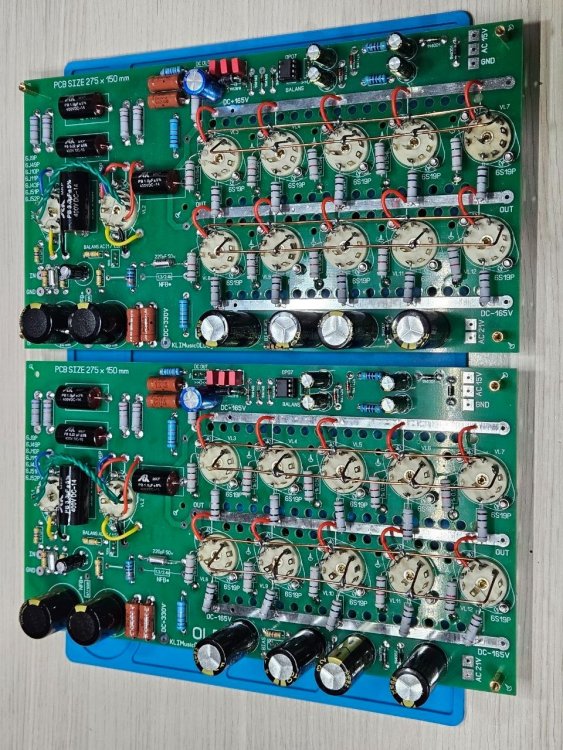

Posted

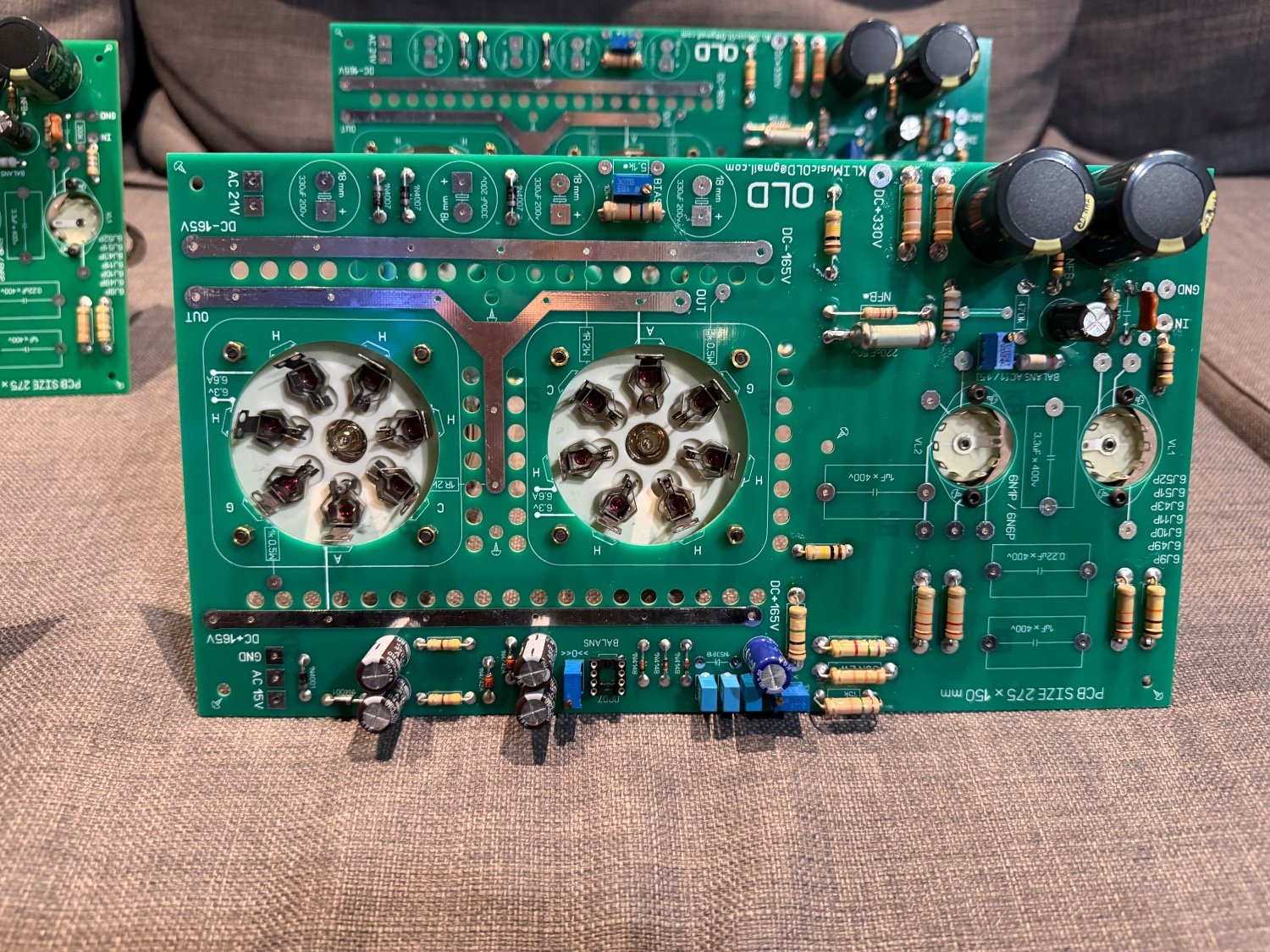

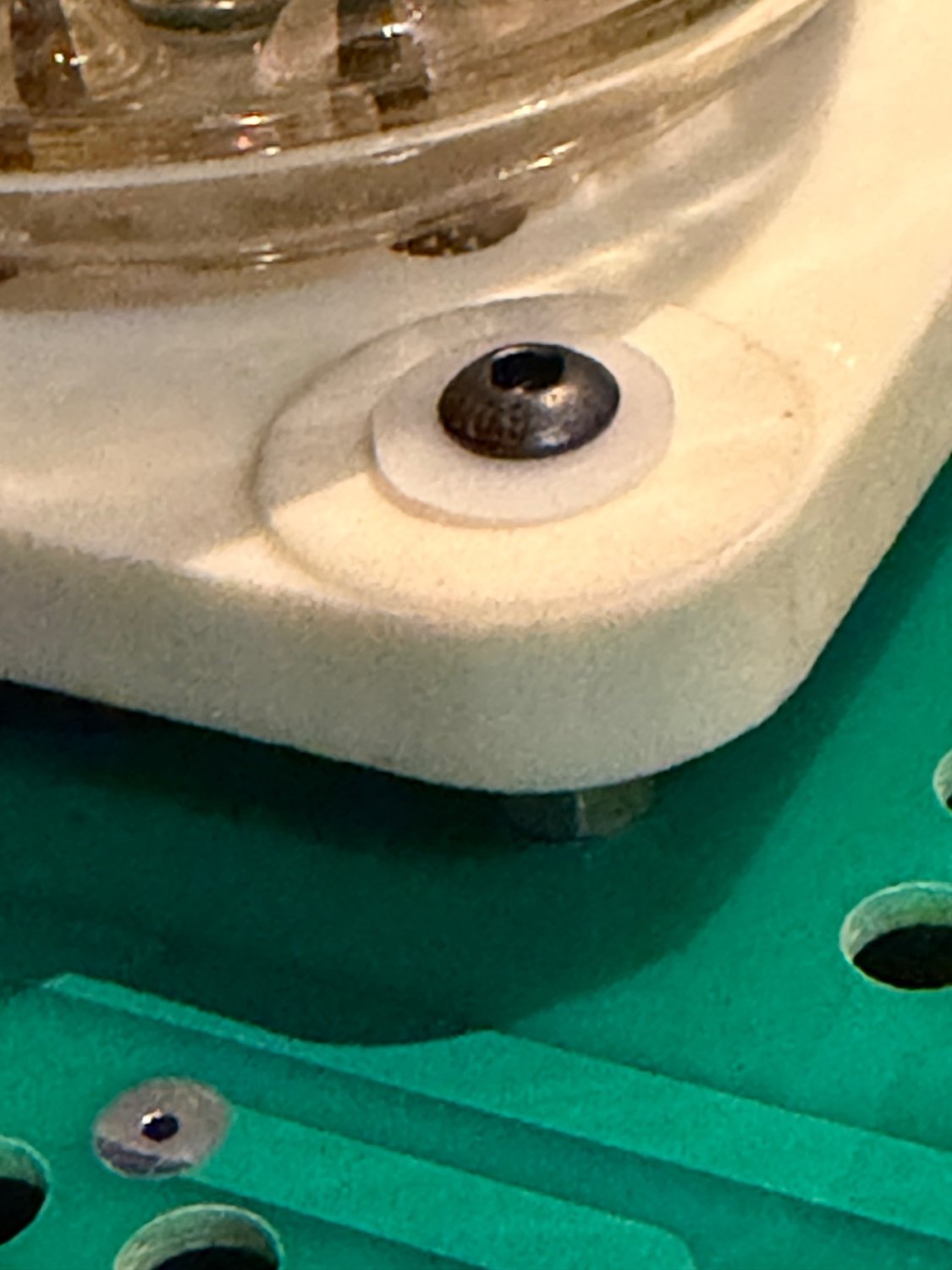

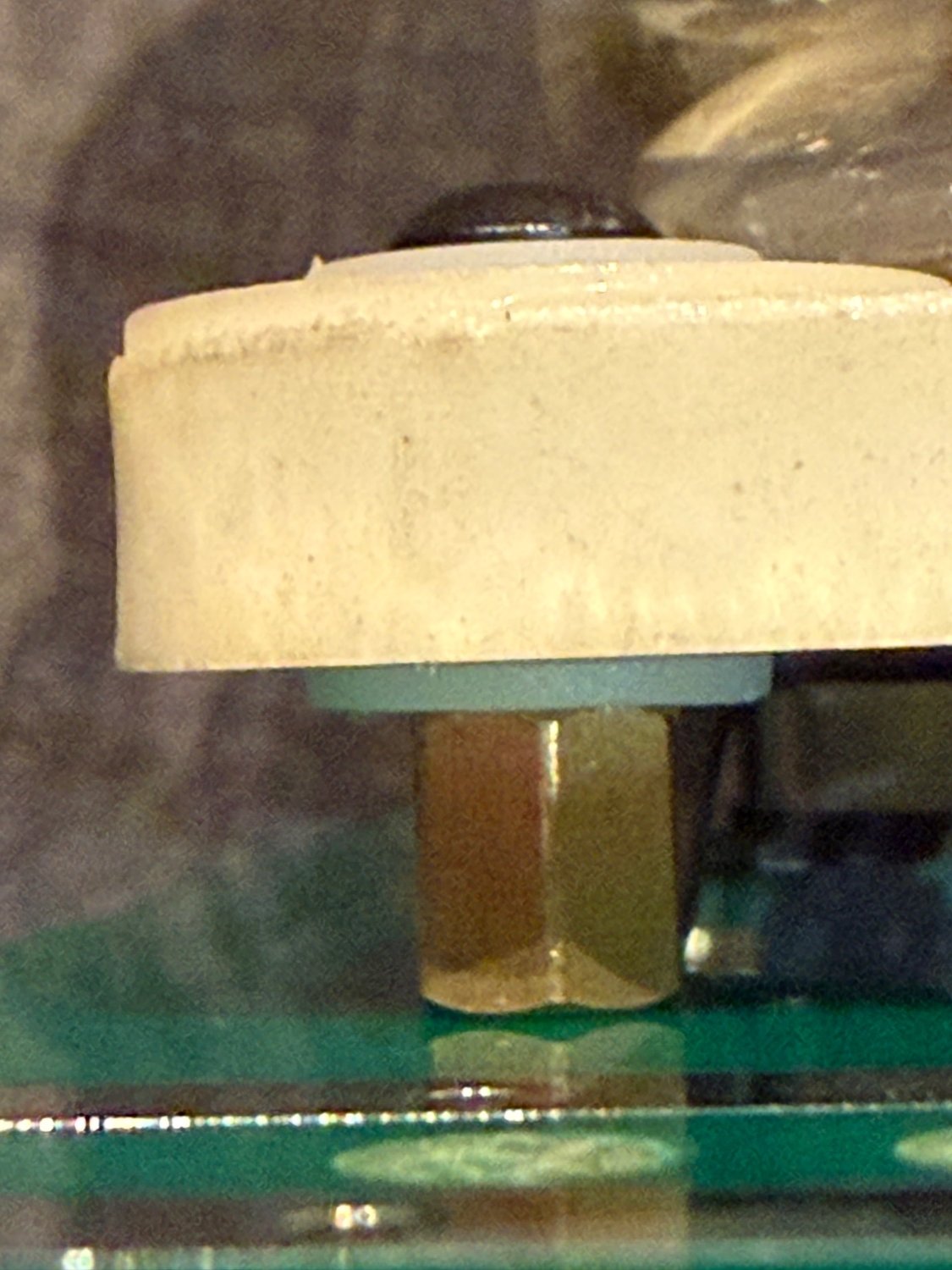

Дополню, панельки 6С33С закрепил на латунных стойках, с помощью винтов М3 и фотропластовых поставках, чтобы компенсировать термическое расширение материалов и не дать треснуть панелькам

  • Like (+1) 3
Posted
В 02.04.2026 в 20:23, Климентий сказал:

Подстроечные резисторы зря запаяли со стороны деталей... Я выше писал , что их нужно запаивать со стороны ламп, чтоб в готовом устройстве регулировку производить не разбирая корпус... В верхней части корпуса предусмотрел отверстия на каждый потенциометр, маленькие аккуратные отверстия для тонкой отверточки...


Посмотрите на моей плате как нужно поставить потенциометры и точно соблюсти расположение регулировочного винтика...


Вот эти отверстия


Кирилл, 👆учитывай при проектировании корпуса...

Posted
6 часов назад, Климентий сказал:

Кирилл, 👆учитывай при проектировании корпуса...

Знаю, но у меня будет наоборот….

Корпус будет Г образным, в передней части будет располагаться только плата, поэтому такие отверстия не требуются

  • Like (+1) 1
  • 2 weeks later...
Posted


Коллеги, 6С19П имеет подключение к аноду на выводы 1, 3, 6 и 8. Все четыре вывода нужно объеденять при подключении или достаточно подключиться к одному из них?

Posted
1 час назад, Antur сказал:

 Все четыре вывода нужно объеденять при подключении или достаточно подключиться к одному из них?

Достаточно к одному.

Жаль, катодный вывод в единственном числе. А вот с сеткой удобно: на двойку, например, подаём сигнал, а с семёрки утечка сетки.

  • Thanks (+1) 1
Posted
4 часа назад, Antur сказал:


Коллеги, 6С19П имеет подключение к аноду на выводы 1, 3, 6 и 8. Все четыре вывода нужно объеденять при подключении или достаточно подключиться к одному из них?

Похоже скоро пуск ... 🚀
