4 минуты назад, Stan Marsh сказал:

Тут ещё не вполне ясен вопрос с заметностью пульсаций ухом. Тут важна и чуйка АС и ея полоса внизу. И резонансы помещения. Наши пресловутые моноблоки с током 2 ампера абсолютно тихие при 22000мкФ. Разумеется, надо сделать так хорошо, как это возможно. И даже лучше.

У меня получаеться 17600 на моноблок...посмотрим, будет проблема - будем решать...

  • Replies 966
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Ну звучит они довольно непохоже на трансформаторный усилитель... Но НЧ тут прямо хорошие... Несмотря на то что колонки у меня полочные... С полноразмерной акустикой еще не проверял... Нет рядом полнор

Климентий
Климентий

Медленно идем вперед... Осталось все соединить...

Климентий
Климентий

Сделал, софт старт анодного на мощном реле. Распаял накалы. Смещение рапаял. Все четко. Завтра анодное распаяю и запуск... Погрел немного лампы...

Posted Images

Климентий Local

Климентий

Posted
  • Author
Posted
2 минуты назад, Antur сказал:

У меня получаеться 17600 на моноблок...посмотрим, будет проблема - будем решать.

думаю все будет хорошо... 👍

Это в общем хорошо что вы пошли своим путем... У меня не было дросселей поэтому поэкспериментировать не было возможности... Ваш опыт будет нам полезен... 😉

  • 3 weeks later...
Климентий Local

Климентий

Posted
  • Author
Posted
В 08.06.2026 в 16:44, Antur сказал:

У меня получаеться 17600 на моноблок...посмотрим, будет проблема - будем решать...

Добрый день... Есть результаты какие-то? Я пока из отпуска не вернулся, свой проект на паузе, но очень интересен статус коллег по сборке...

  • 2 weeks later...
Сергей А Local

Сергей А

Posted
Posted

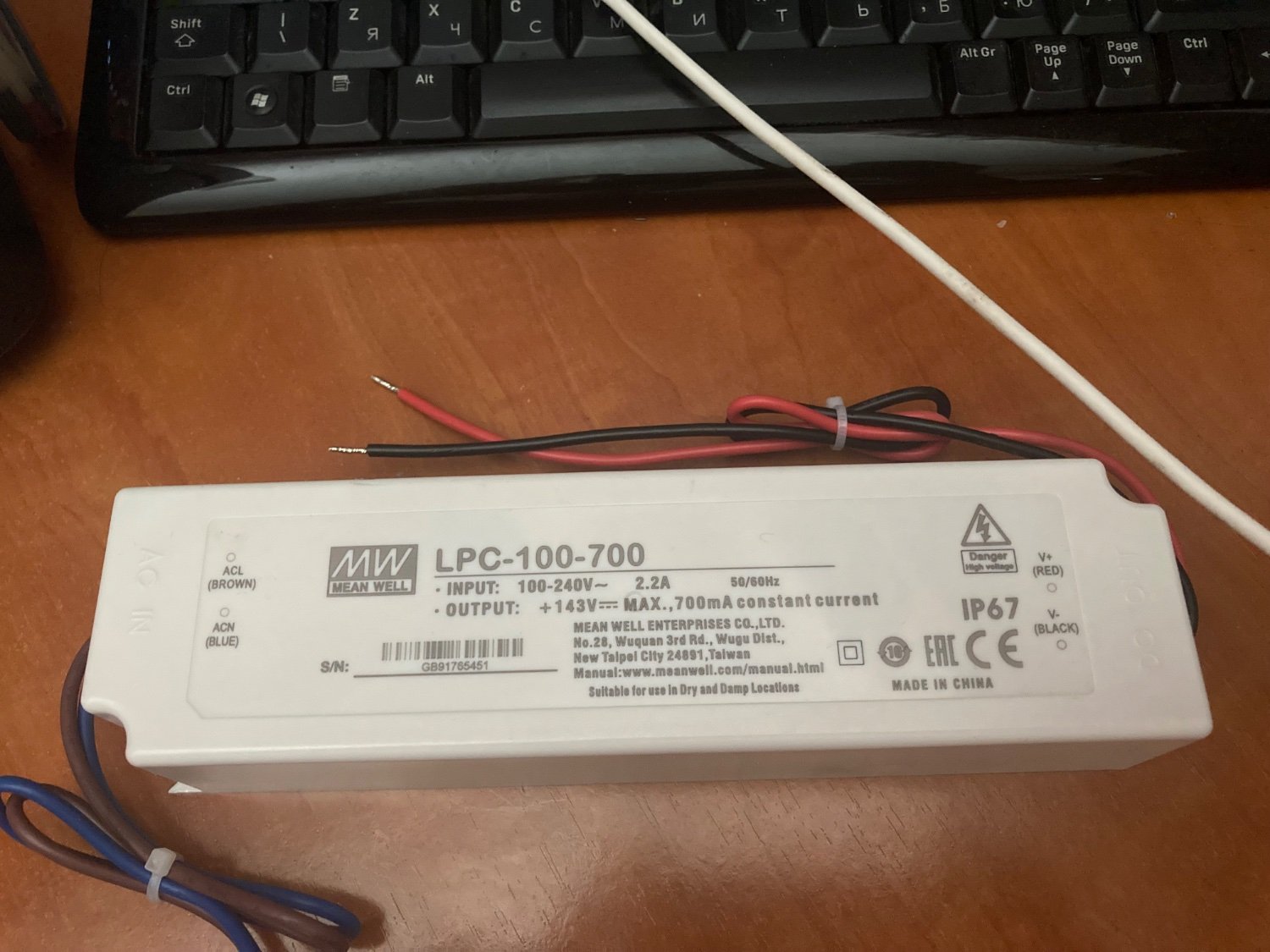

Переделывал люстру , там столнулся с источником питания на 143 В 0,7А .
Возможно пара таких может подойти для этого проекта.
Может кому-то будет интересно , и удастся сделать усилитель более компактным .


BAA Master

BAA

Posted
Posted

Если не закомпаундирован, то  переделать обратную связь. Если залит - поставить шунтовой стабилизатор. Для УМ класса А пойдет. Придется строить настоящий фильтр, если по взрослому. Хотя успешное использование гораздо более примитивных "поделок" говорит о возможности применения. По цене однозначно дешевле 50 Гц.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Всякие AC/DC от MW, те, что со стабильным напряжением, даже без ККМ работают нормально. Но доступны на 48 вольт - максимум, для анодного не вариант.

BAA Master

BAA

Posted
Posted

Я про поделки на Али. С накалом. Дуеры к PCB вариантам двухзвенный фильтр приделывают и хорошо. А если соединять последовательно то невыгодно будет. Надо попробовать засинхронизировать. Набрал по старой цене адартеры импульсные, которые в розетке держатся, как раз на 48. 6 шт - вот вам и 300 ;-). Для характериографа - самый раз. Внутри все то же, что и в бескорпусных,

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, BAA сказал:

Я про поделки на Али. С накалом.

А. Таких у меня десятка два. Однотактничек по накалу и аноду тянет, может ФК или пред, lenivo и СЮТ их используют, но я им применения не нашёл.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
В 15.07.2026 в 16:03, Сергей А сказал:

Переделывал люстру , там столнулся с источником питания на 143 В 0,7А .
Возможно пара таких может подойти для этого проекта.
Может кому-то будет интересно , и удастся сделать усилитель более компактным .


Не верю.

Такие блоки питания очень шумят. Расчитаны на работу со светодиодами с регулировкой по току.

Для подключения попробовать, наверное подойдут.

Размер имеет значение. Вменяемый блок питания сложно создать в таком малом корпусе

  • 3 weeks later...
Климентий Local

Климентий

Posted
  • Author
Posted

Немного оживлю тюветку...

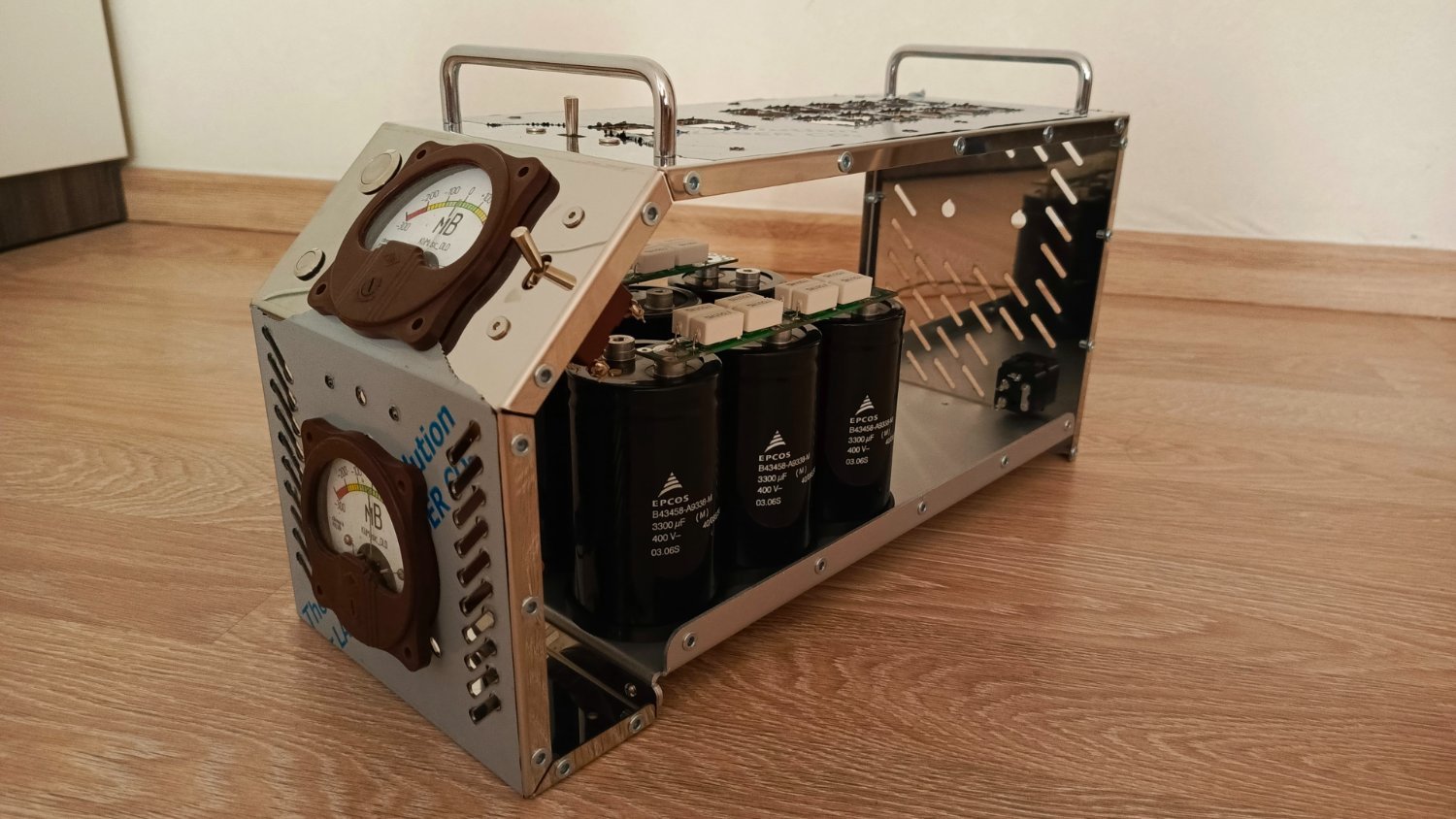

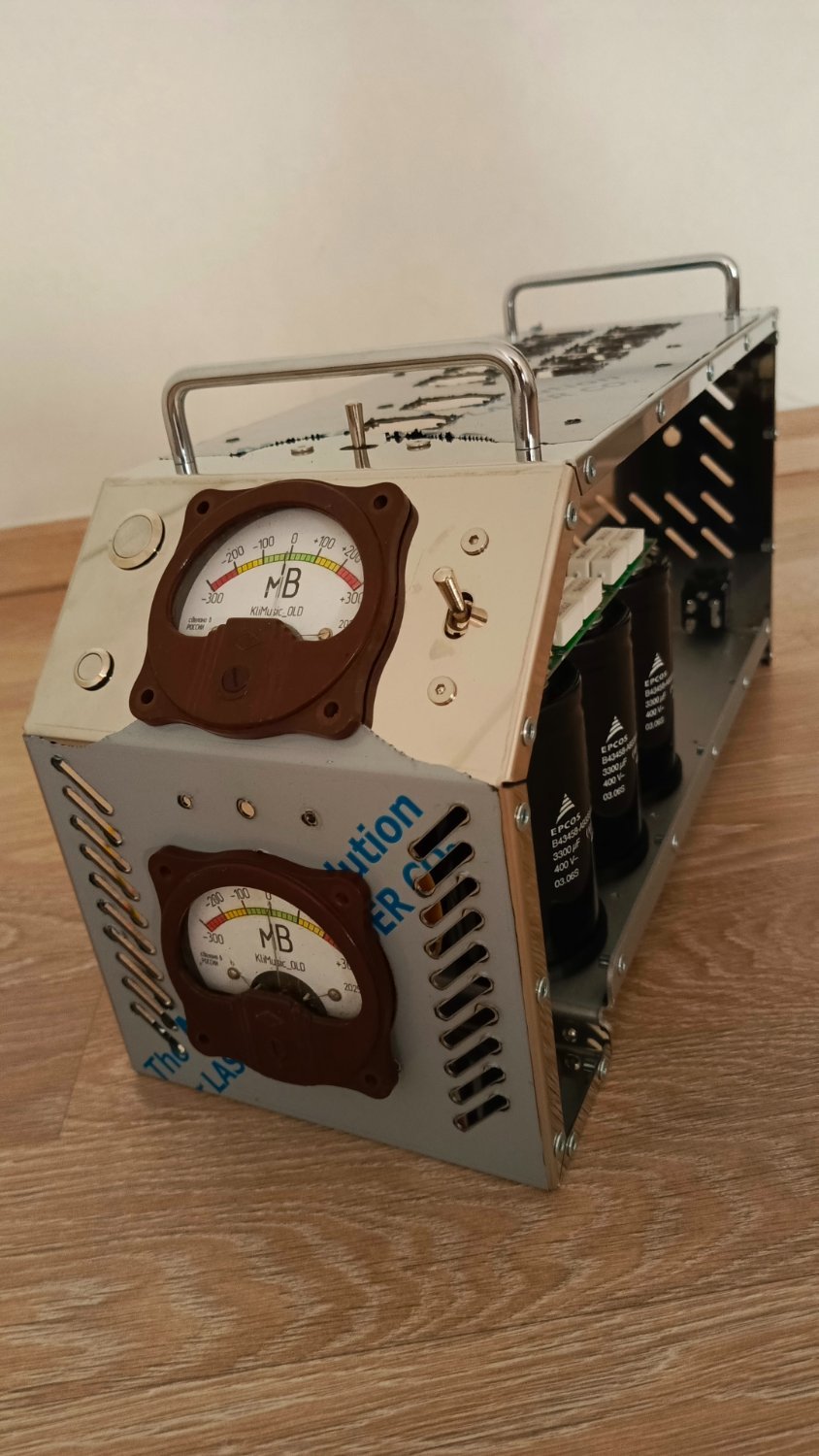

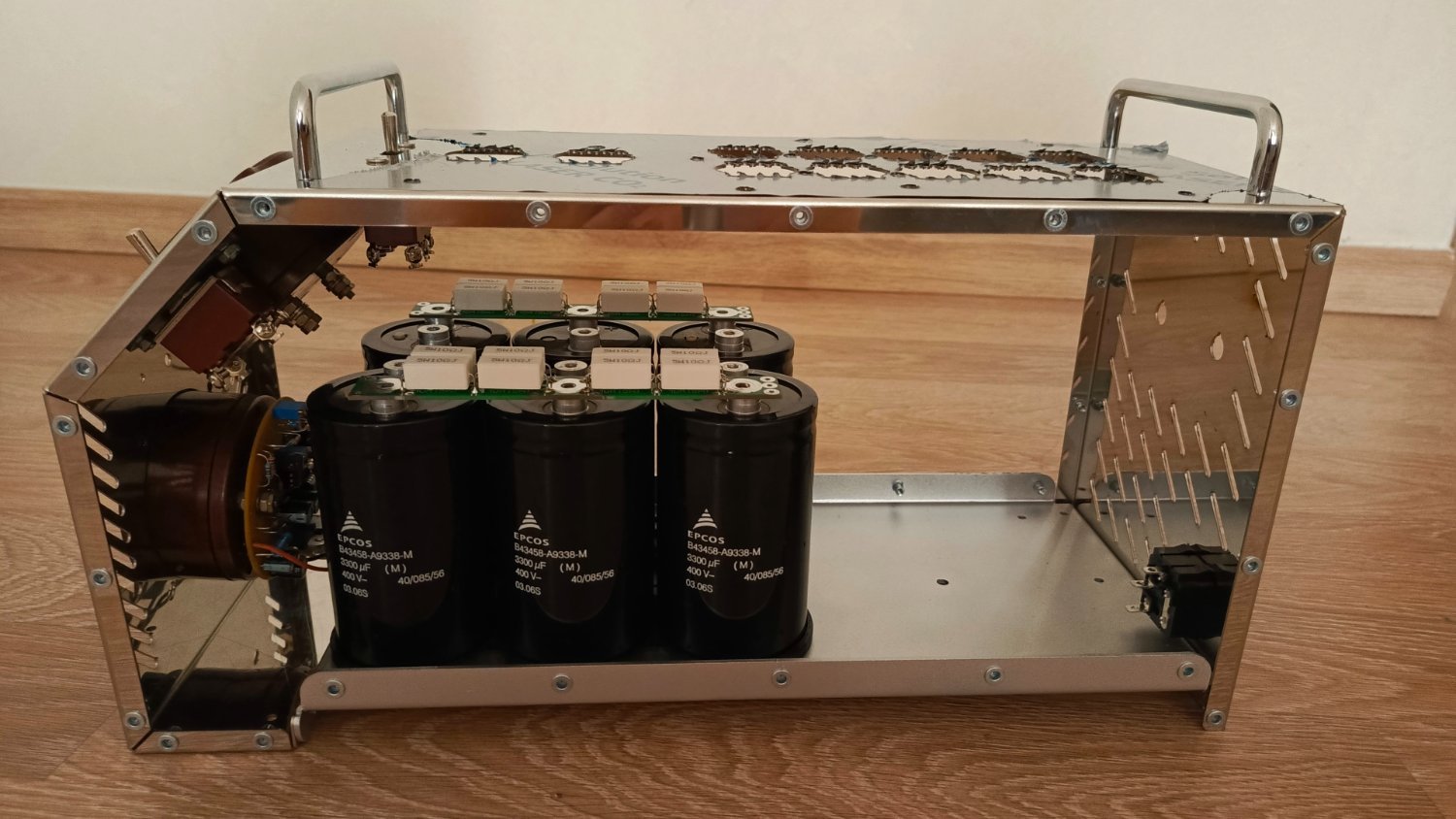

Неспеша компоновку собираю в корпусах... Пока все сходится с точностью как в аптеке... 😊

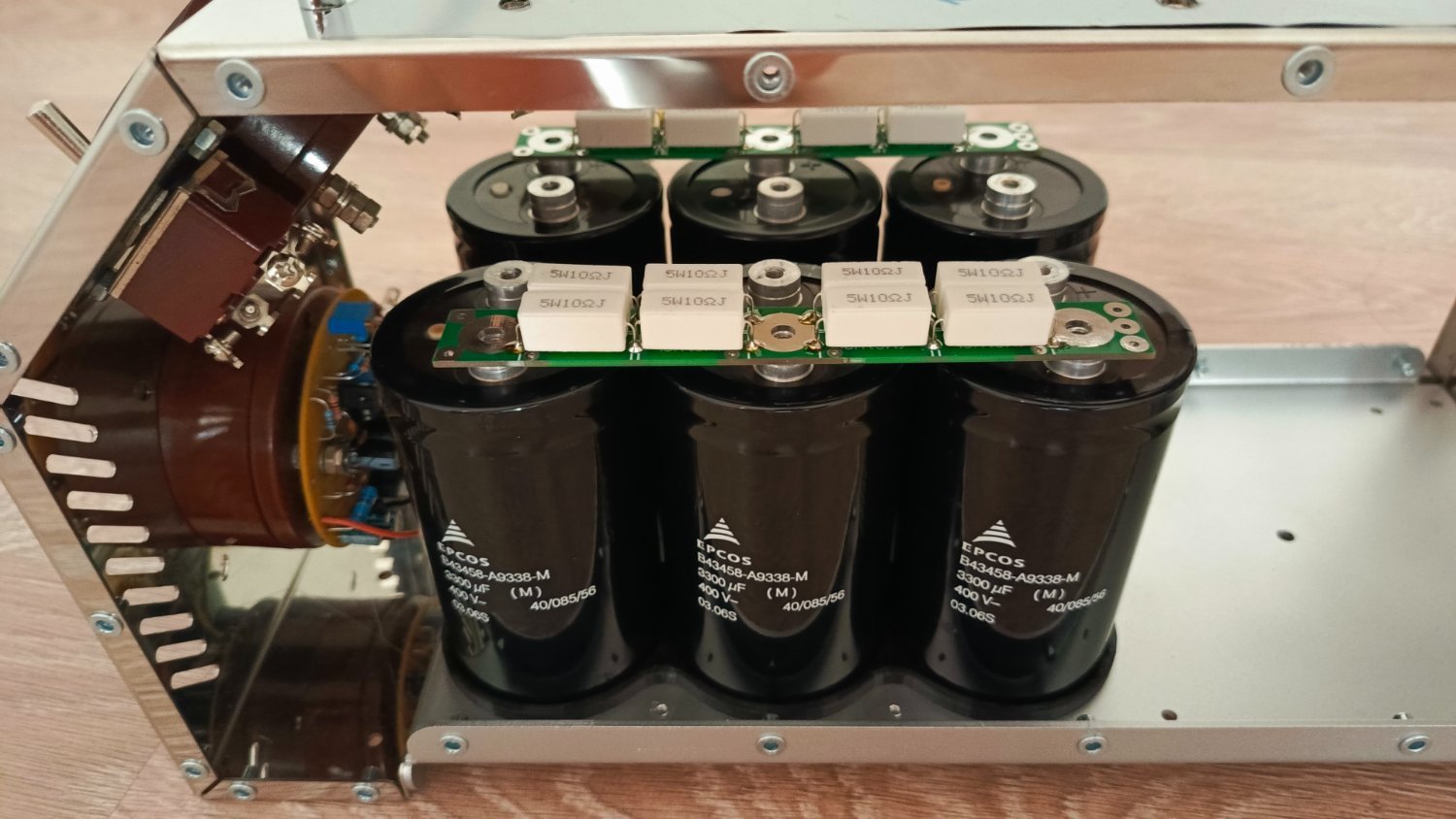

Провёл работу по "формовке" конденсаторов... Удивительные конденсаторы эти Epcos... им 20лет с даты производства... А у них параметры как у новых... Ток утечки в пределах 0,1-0,2 мА при рабочем напряжении 380в. До 400в не стал напряжение поднимать. Все 12шт имеют емкость в пределах 20% допуска от 2850 до 3100мкф.

ESR менее 0,01 Ом... Хотя этот параметр спорный... Возможно прибор мой не справляется с такой емкость... Но все же это хорошо коррелируется с током утечки, который также очень низкий...

В общем из 12шт у меня:

8шт 2006года

2шт 2007года

2шт 2019года

И у всех примерно одинаковые параметры, вне зависимости от года выпуска... Все как новые...

Продолжение следует...







  • Like (+1) 3
  • Smile 1
Климентий Local

Климентий

Posted
  • Author
Posted

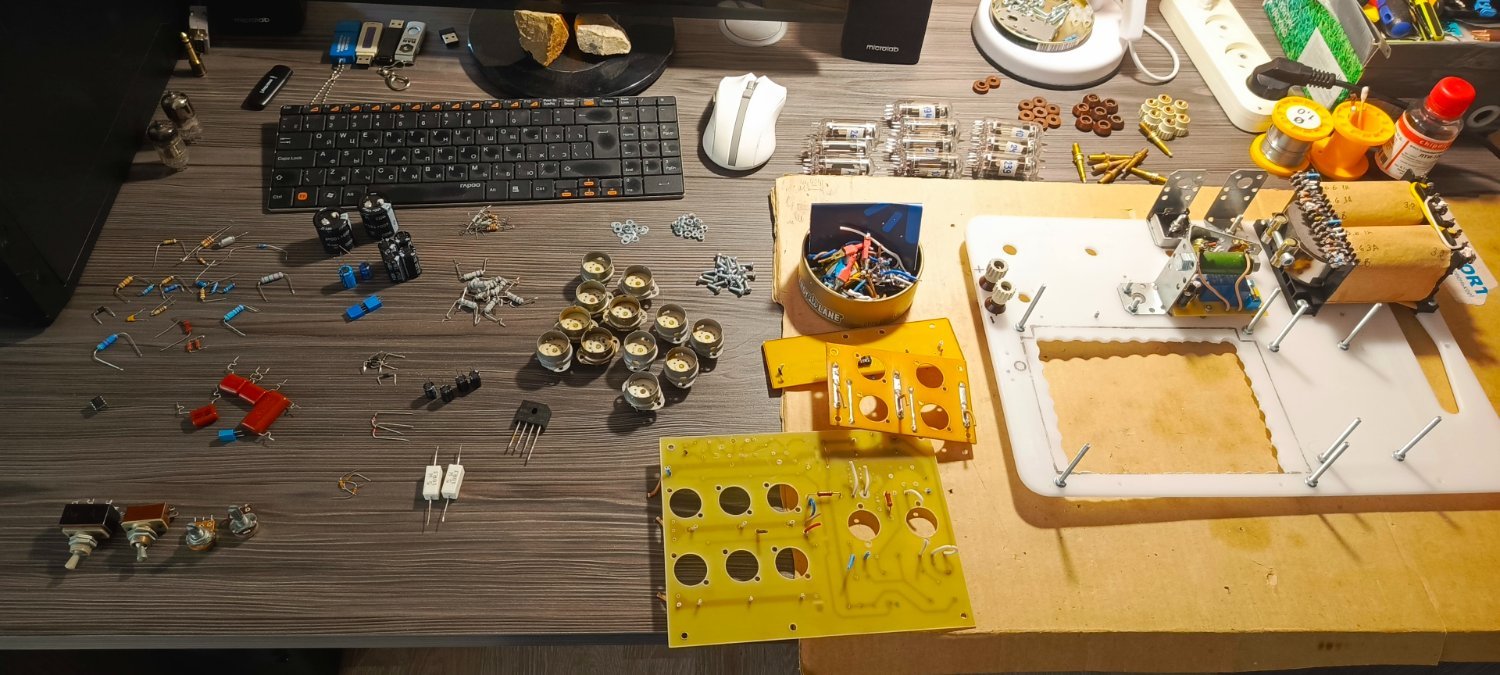

Вот и поставлена точка в истории одного макета... 😊

Свою функцию он выполнил... Все что нужно было от него получено...

Разобран... ✅

Дальше только Чистова сборка моноблоков...


  • Like (+1) 2
Климентий Local

Климентий

Posted
  • Author
Posted

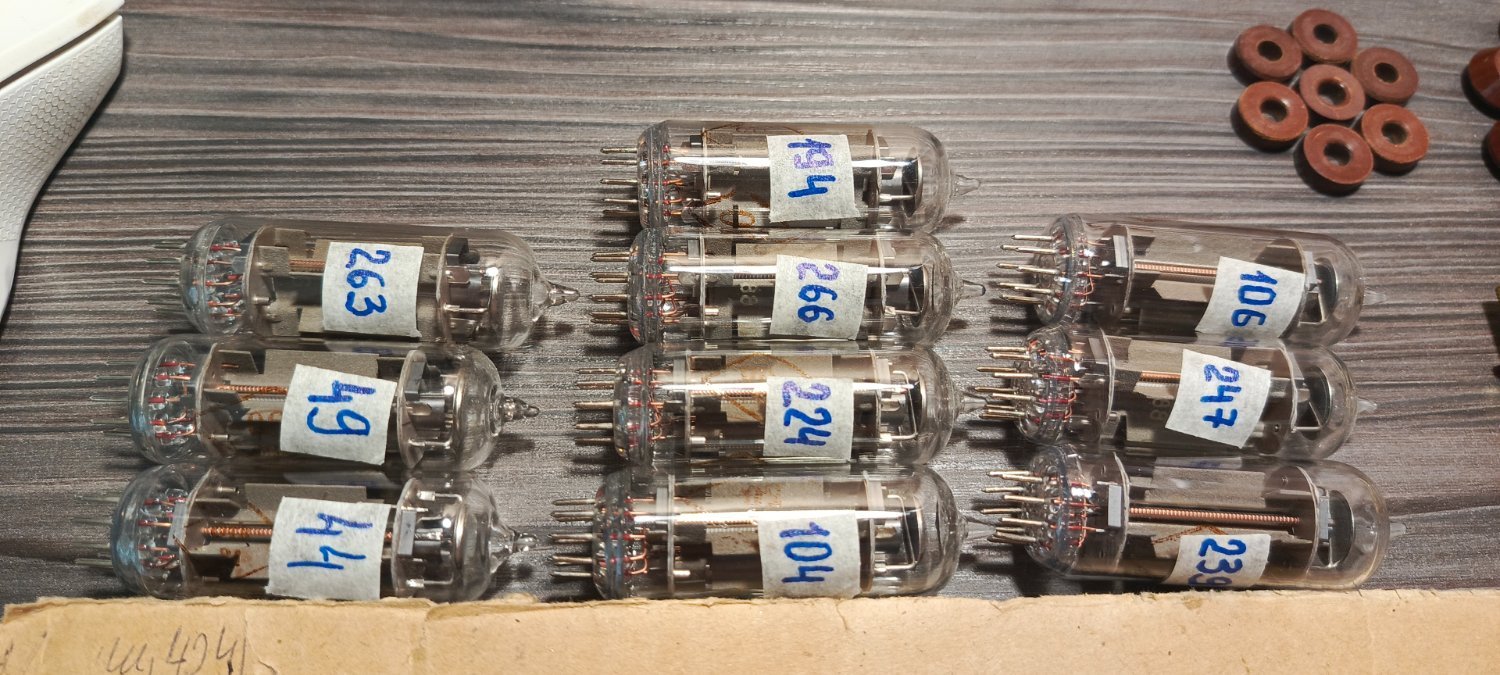

И самое главное... Лампы которые были в макете... Изначально были отобраны с точностью до 1% по вах.

Они довольно в сложных условиях отработали в макете... Так как в процессе экспериментов и настройки лампы часто работали с превышением мощности анода...

Проведу повторные замеры и сравню потерю эмиссии в сравнении с исходным состоянием их... Вче вах у сеня сохранены начальные...


  • Like (+1) 5
