Друзья, касательно исходников файлов проекта. Оставляю за собой право на владение ими, чтобы исключить их неконтролируемое  редактирование участниками проекта, и чтоб далее не создать неразбериху или путанницу с версиями файлов и не плодить ошибки...

В ветке я выкладываю исчерпывающую информацию в форматах PDF, jpeg. Этого вполне достаточно для руководства по сборке. Все корректировки в файлы буду вносить исключительно сам с учетом своих и ваших замечаний или предложений.

Надеюсь на ваше понимание.

С уважением, Климентий.

  • Like (+1) 2
Posted
17 часов назад, Климентий сказал:

Друзья если есть желающие можете сделать список деталей на весь проект... По схеме... Чтоб остальным удобнее было заказывать...

Вот такая простенькая табличка на один моноблок. Поправте как кому удобно.

Спецификация OTL.zip

  • Like (+1) 1
Posted
1 час назад, Antur сказал:

Вот такая простенькая табличка на один моноблок. Поправте как кому удобно.

Спецификация OTL.zip 16.87 kB · 2 загрузки

Вы список делали с итоговой схемы которую я вчера выложил? Что-то бегло посмотрел...мне кажется не все соответствует...

Posted
18 минут назад, Климентий сказал:

Вы список делали с итоговой схемы которую я вчера выложил? Что-то бегло посмотрел...мне кажется не все соответствует...

Номиналы с предыдущей версии схемы, не проверял, но не думаю что большие отличия.

Posted
1 час назад, Antur сказал:

Номиналы с предыдущей версии схемы, не проверял, но не думаю что большие отличия.

Отличия есть... Электролиты поубали ... Некоторые заменил на пленку... Где-то плёнку заменил на электролиты...

Номиналы резисторов изменились некоторых...

Posted
29 минут назад, Климентий сказал:

Отличия есть... Электролиты поубали ... Некоторые заменил на пленку... Где-то плёнку заменил на электролиты...

Номиналы резисторов изменились некоторых...

Тогда, самое разумное, всё оставить в своих руках

Posted
36 минут назад, Климентий сказал:

Отличия есть... Электролиты поубали ... Некоторые заменил на пленку... Где-то плёнку заменил на электролиты...

Номиналы резисторов изменились некоторых...

Просмотрел...основное, то что едет под заказ, не изменилось, а резисторы/конденсаторы мелкие есть в наличии разные, не вижу дифицитных номиналов...разберемся по факту сборки :smile-59: Плюс я когда таблицу заполнял видел разницу схемы с информацией на печатке, типоразмеры и номиналы заказывал с печатки, подозревал что будет ревизия...

Posted
5 минут назад, Antur сказал:

Просмотрел...основное, то что едет под заказ, не изменилось, а резисторы/конденсаторы мелкие есть в наличии разные, не вижу дифицитных номиналов...разберемся по факту сборки :smile-59: Плюс я когда таблицу заполнял видел разницу схемы с информацией на печатке, типоразмеры и номиналы заказывал с печатки, подозревал что будет ревизия...

Я в ваш список внесу корректировки сам...и выделю изменения...

Без уточнения номиналов никак... я же писал ранее, что схема отрабатывалась только в симуляторе и потребует уточнения номиналов при сборке в железе... но дефицитных деталей нет...все мелочевка согласен...

Posted
6 минут назад, Климентий сказал:

Я в ваш список внесу корректировки сам...и выделю изменения...

Без уточнения номиналов никак... я же писал ранее, что схема отрабатывалась только в симуляторе и потребует уточнения номиналов при сборке в железе... но дефицитных деталей нет...все мелочевка согласен...

Да я думаю мы сами разберемся, не тратьте время...

Posted

Сделал выгрузку компонентов из программы.

Сквозной список компонентов и сгруппированный по номиналам...размеры корпусов если укажете объединив списки будет отлично.

Да, у меня к сожалению не хватает времени на все...поэтому прошу участников помогать мне и друг другу...общее дело делаем...

Список ОТЛ.zip

Posted
58 минут назад, Климентий сказал:

Сделал выгрузку компонентов из программы.

Сквозной список компонентов и сгруппированный по номиналам...размеры корпусов если укажете объединив списки будет отлично.

Да, у меня к сожалению не хватает времени на все...поэтому прошу участников помогать мне и друг другу...общее дело делаем...

Список ОТЛ.zip 23.32 kB · 0 загрузок

Объединил

Спецификация OTL_Rev.1.zip

  • Like (+1) 1
Posted

Так в спецификации закладка R  как раз содержит информацию по мощности резисторов, а закладка C  по типоразмерам конденсаторов. В PDF перегоню попозже...

Posted

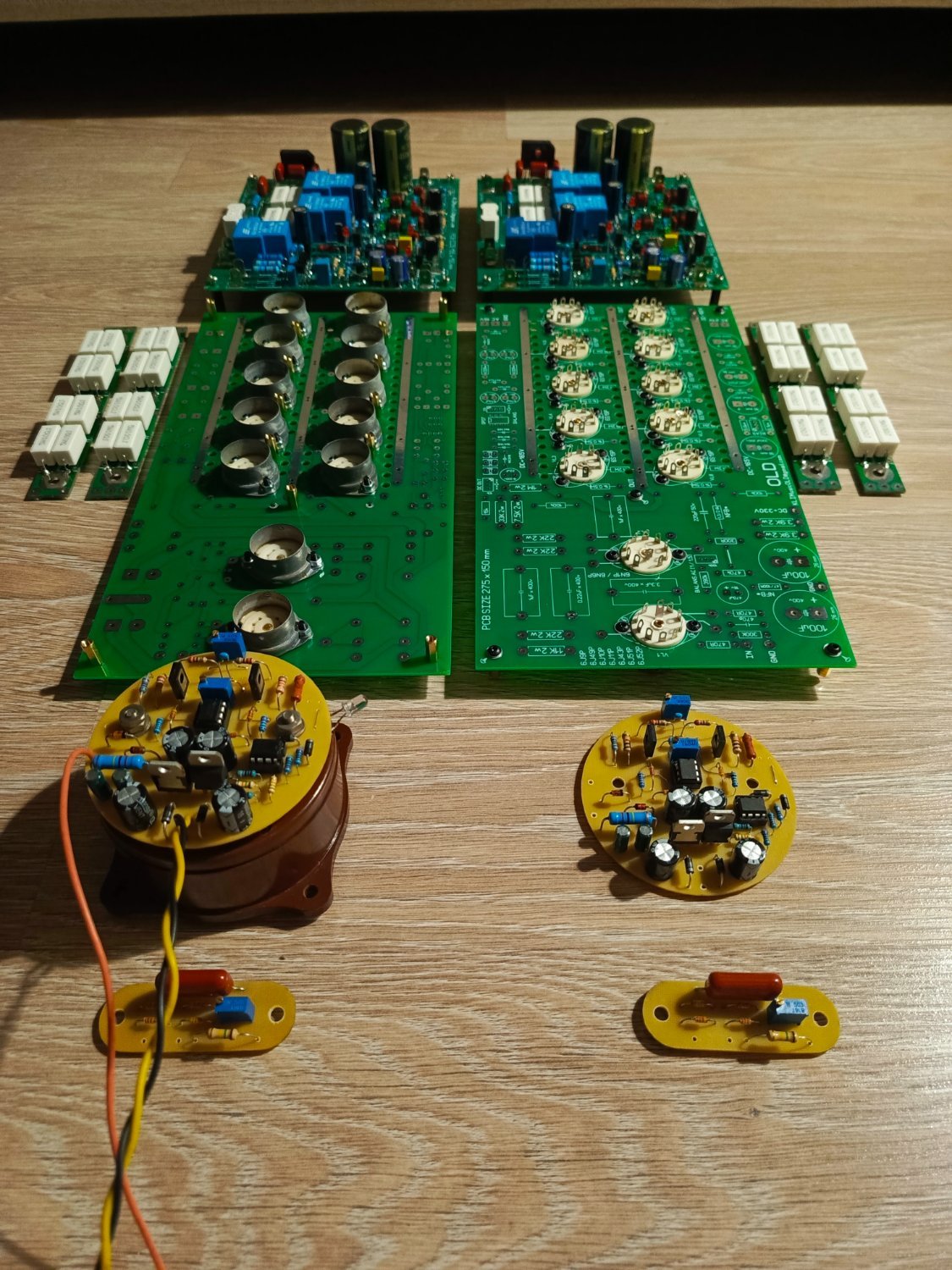

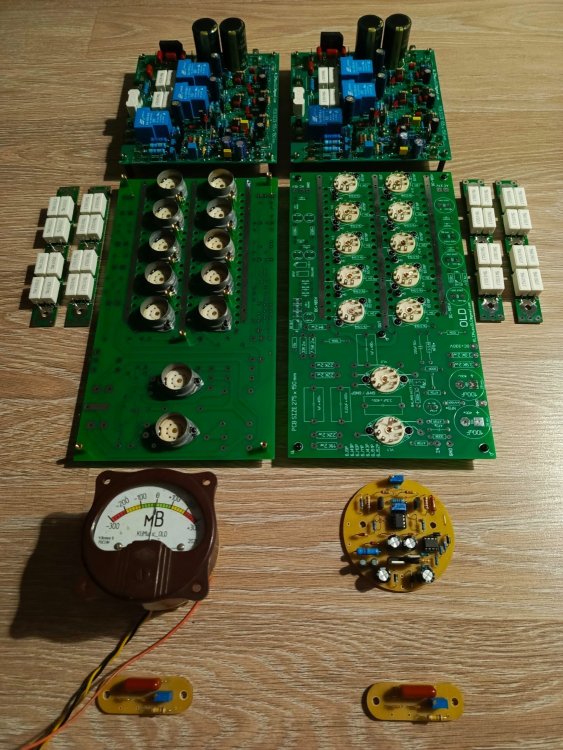

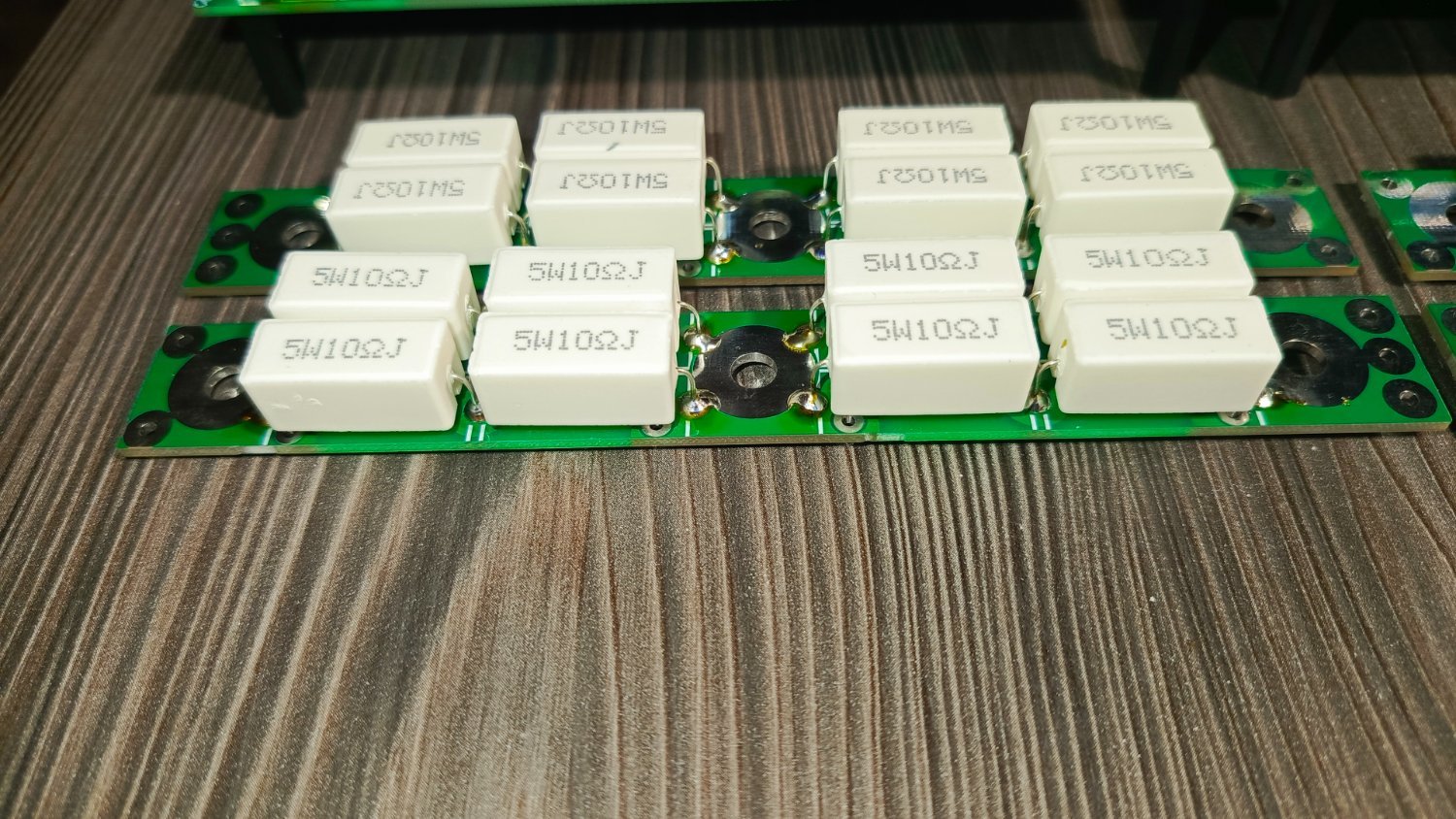

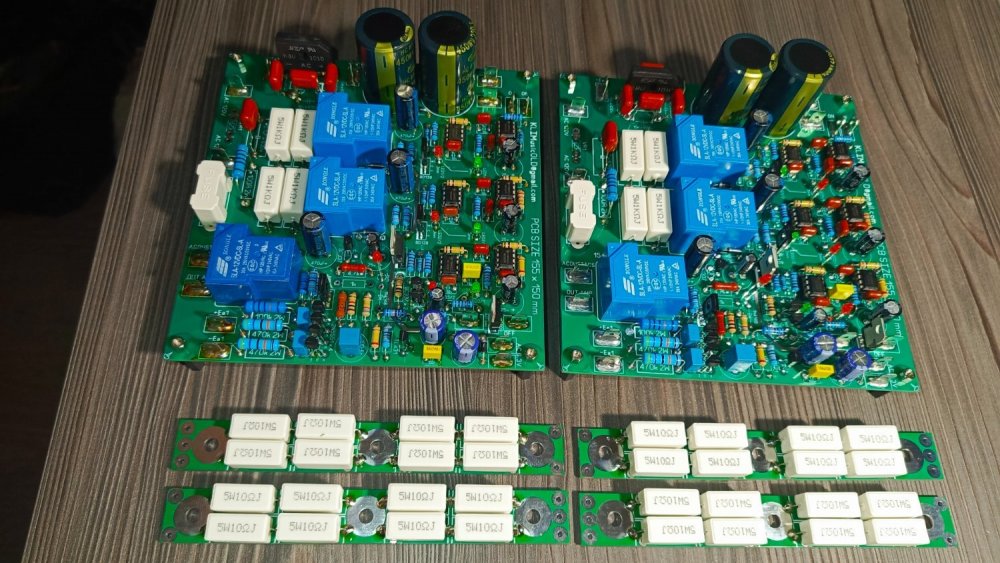

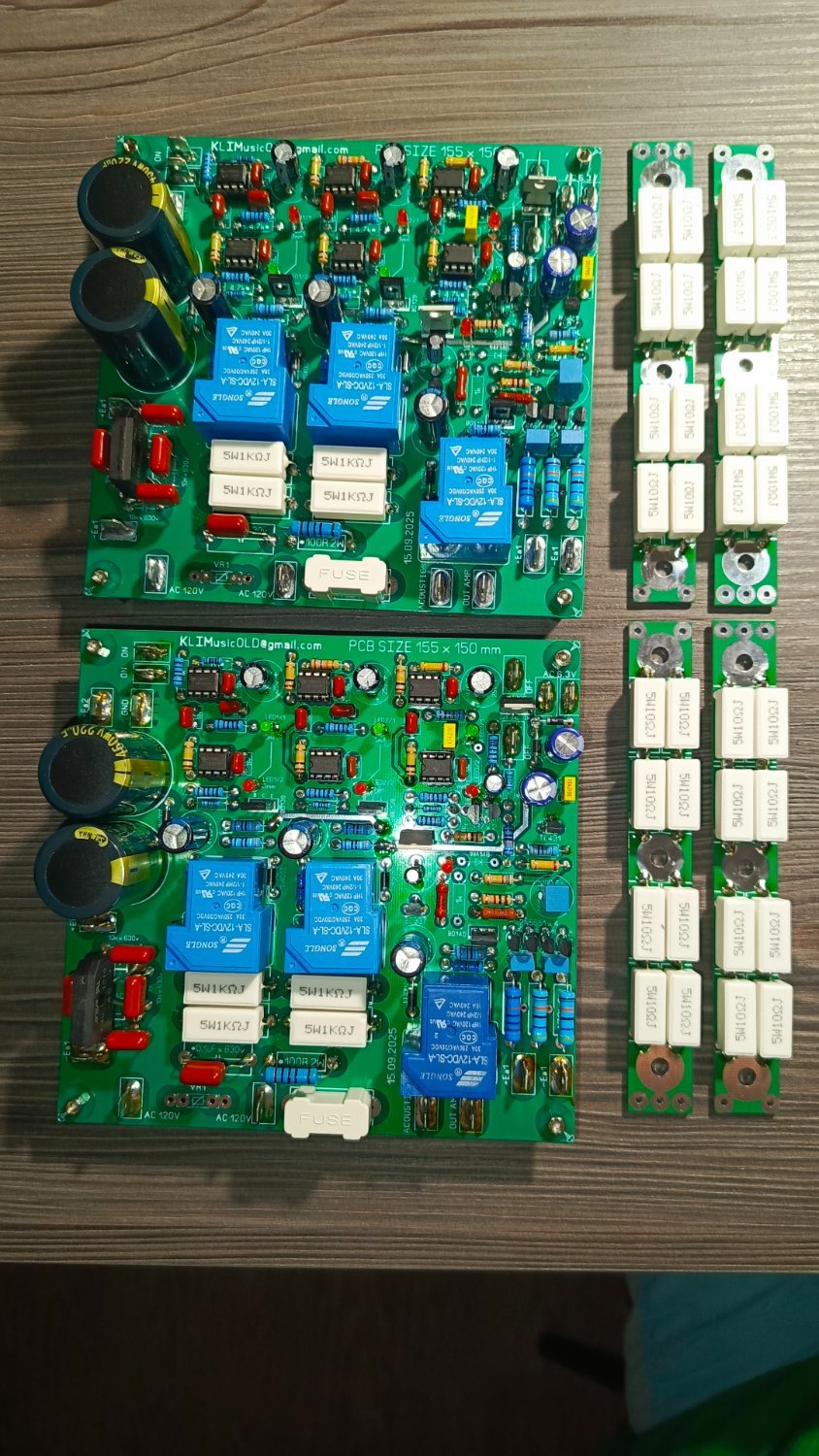

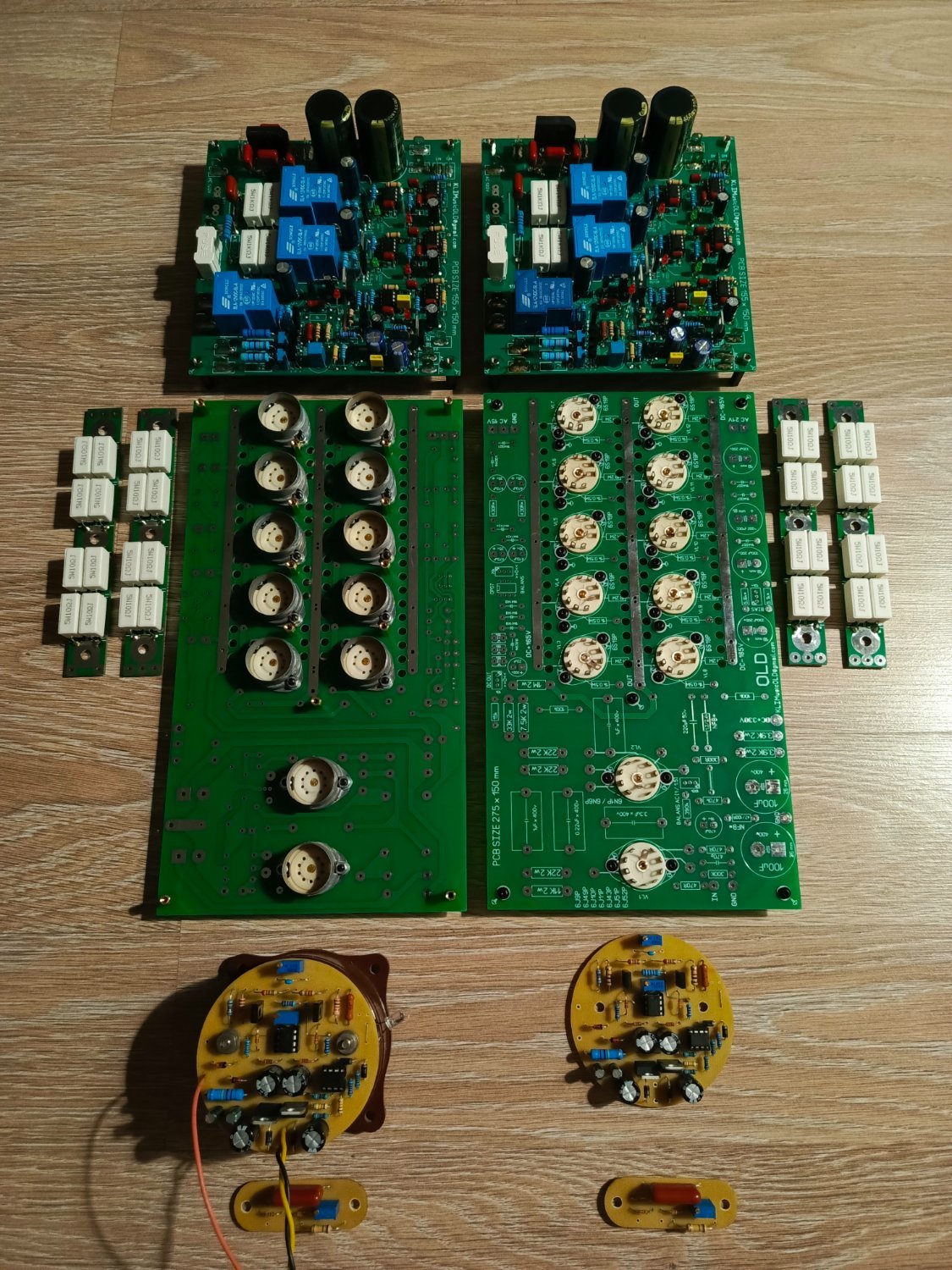

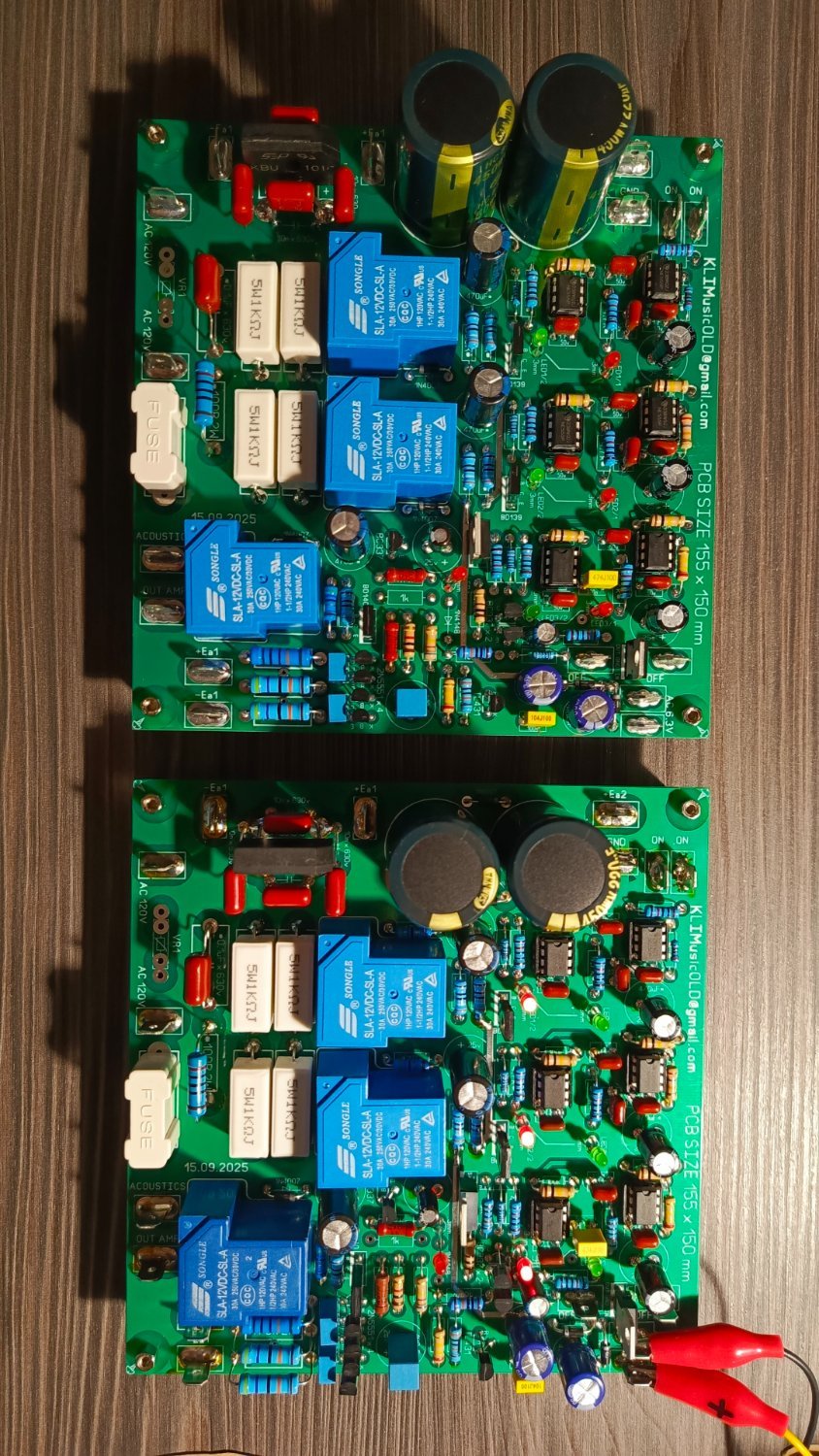

Собрал вторую плату сервисную... В точном соответствии с уточненной схемой... После сборки запустилась сразу ... И не требует никакой настройки...даже в спешке от флюса не отмывал... Сразу подал питание... Было интересно проверить... Работает как положено...



  • Like (+1) 4
Posted

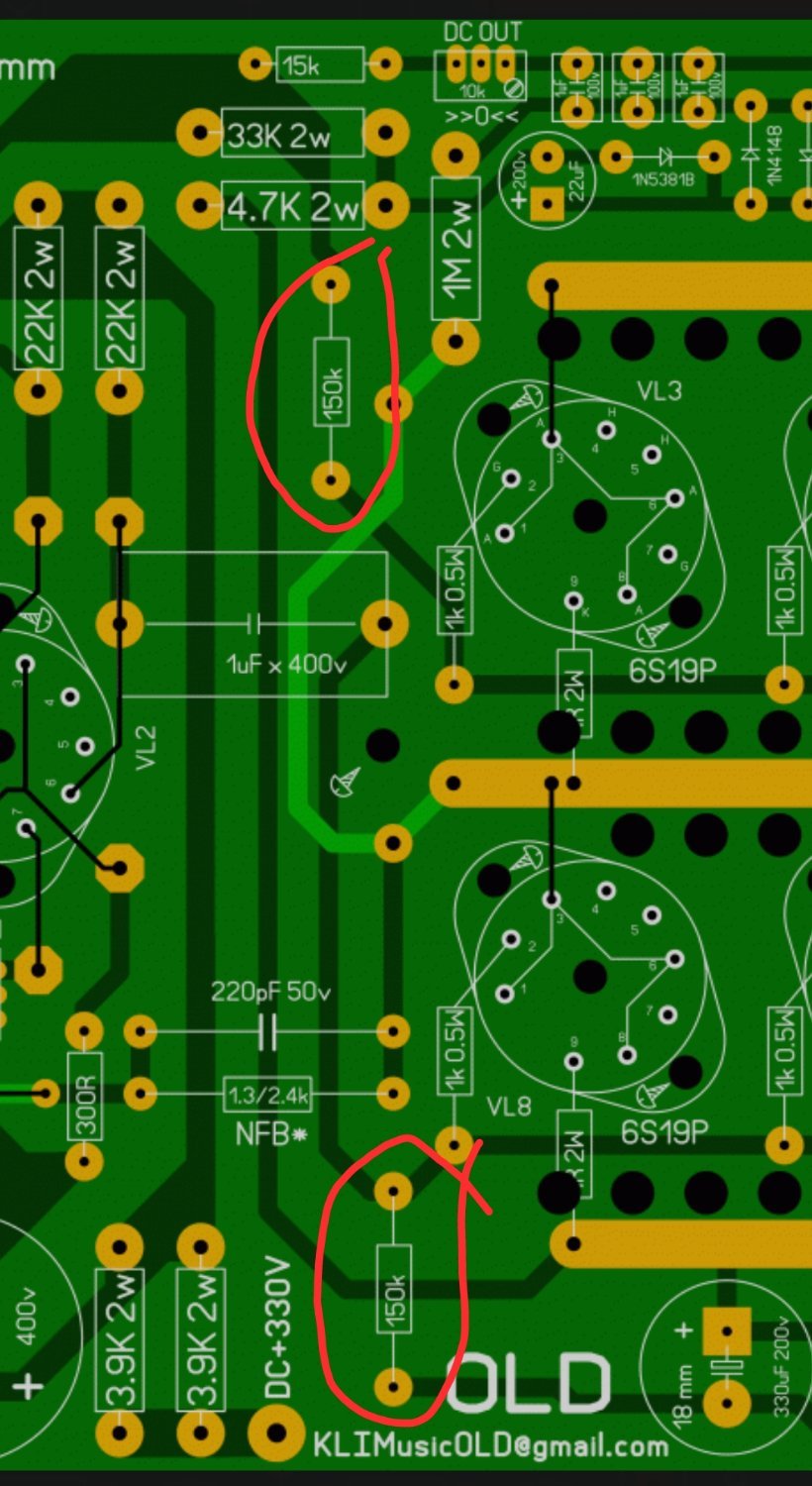

1 час назад, ЧАК сказал:

R7, R34 в перечне или в схеме ошибка, они по схеме разных номиналов.

В моей схеме оба резистора сеточных по 100ком...

На плате сколько написано было уже не помню ... Возможно отличается ...

Но это не принципиально 100 или 150ком



OTL Х-Х 10 шт (5).pdf


  • Thanks (+1) 1
Posted

На схеме и в спецификации правильные номиналы. Первые R7 470к, вторые R7 и R34 100к...издержки производства :smile-59:

  • Like (+1) 1
Posted
52 минуты назад, Antur сказал:

На схеме и в спецификации правильные номиналы. Первые R7 470к, вторые R7 и R34 100к...издержки производства :smile-59:

Да, я проверял все, я не робот... Видимо два раза получилось обозначение R7 (дублирование) ну в целом и никто не указал мне на опечатку... 😉 номиналы указаны верно... Только обозначение R7 задублировалось...

Все проверяли ... 😂



  • Thanks (+1) 1
Posted

В планах... Посчитать согласующий трансформатор для этого проекта в качестве ДОПОЛНИТЕЛЬНОЙ ОПЦИИ... OTL звучит отлично... Но мощность ввиду низкоомной нагрузки не высокая... А если захочется стены качнуть... То можно чере согласующий трансформатор акустику подключить и дать жару со всех 10шт 6с19п... Должно быть мощно... 💪

  • Like (+1) 1
Posted
54 минуты назад, Климентий сказал:

В планах... Посчитать согласующий трансформатор для этого проекта в качестве ДОПОЛНИТЕЛЬНОЙ ОПЦИИ... OTL звучит отлично... Но мощность ввиду низкоомной нагрузки не высокая... А если захочется стены качнуть... То можно чере согласующий трансформатор акустику подключить и дать жару со всех 10шт 6с19п... Должно быть мощно... 💪

наконец то вижу отл. Браво Климентий!!! Но бойся, чтоб отл при виде автотрансформатора,  тебя не отторглоб :)))))))

ПС как то сидел на форуме дальномерок, понятно дело, что элита форума там имела только фотоаппараты ляйко, и если кто то писал, что вот купил фотоаппарат ляйко и он не понравиля и продал, то местные старожили говорили не он тебе не понравился, а ляйко фотоаппарат тебя не принял и отторгнул :)))))))
