5 часов назад, Antur сказал:

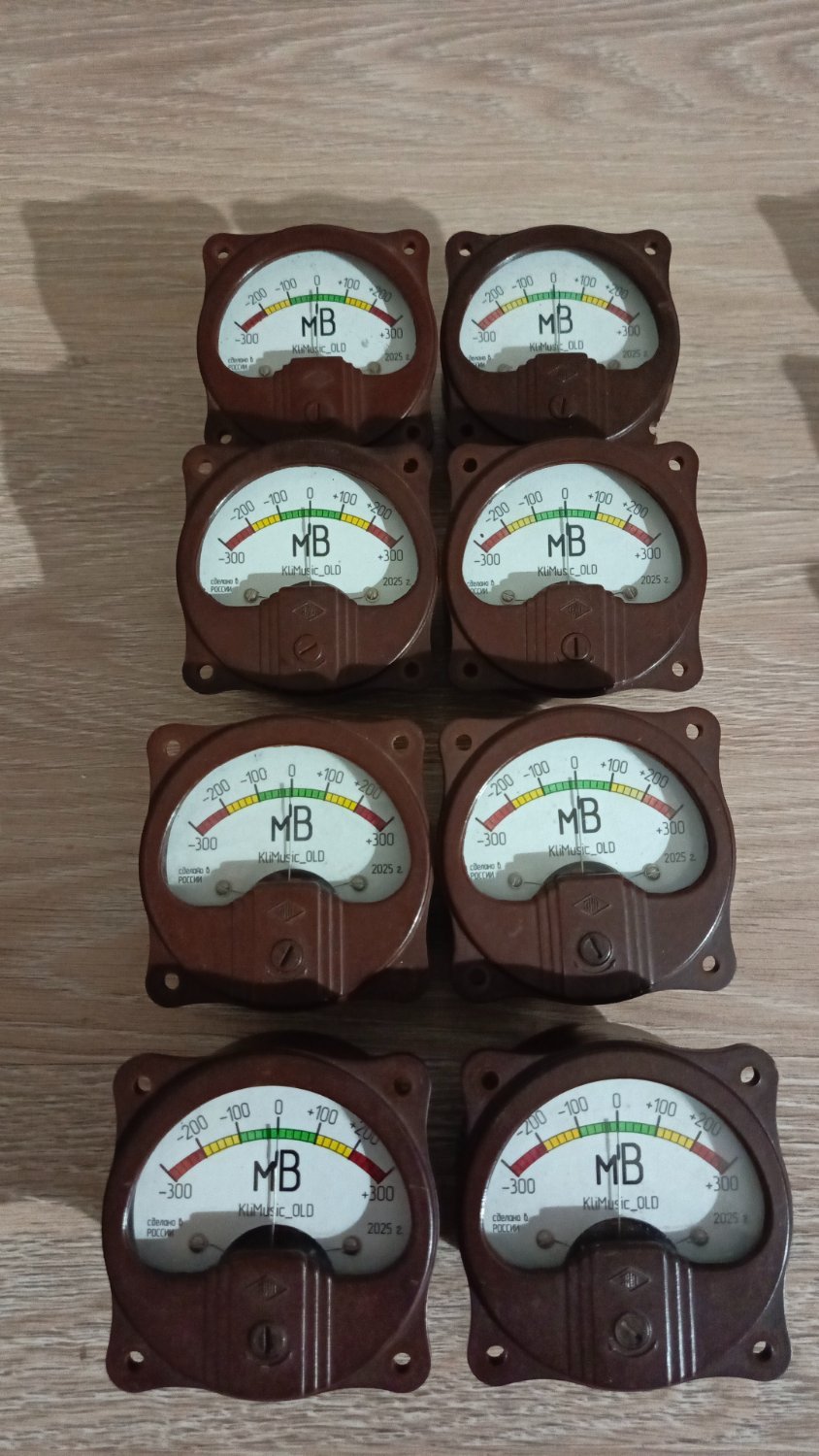

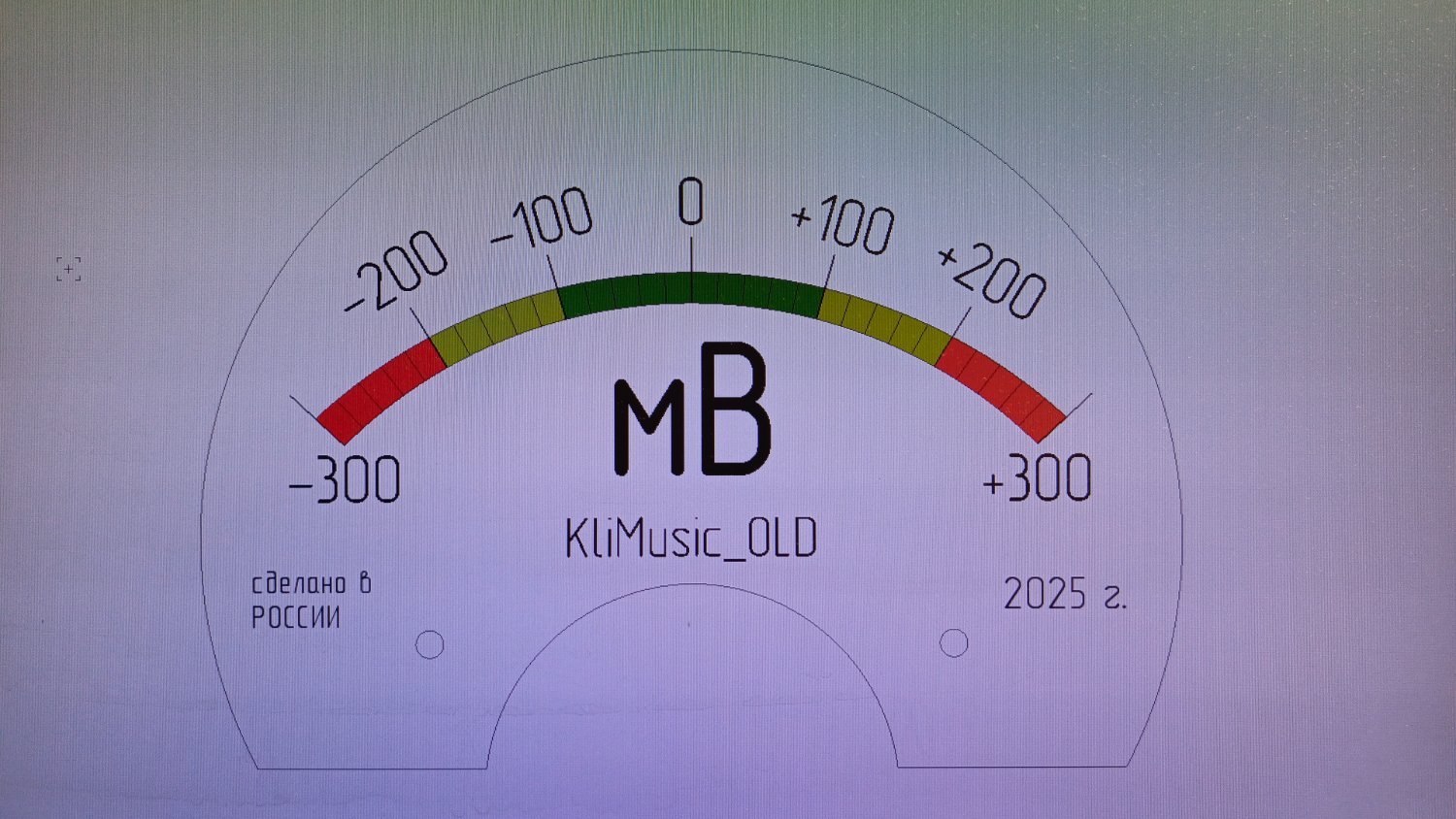

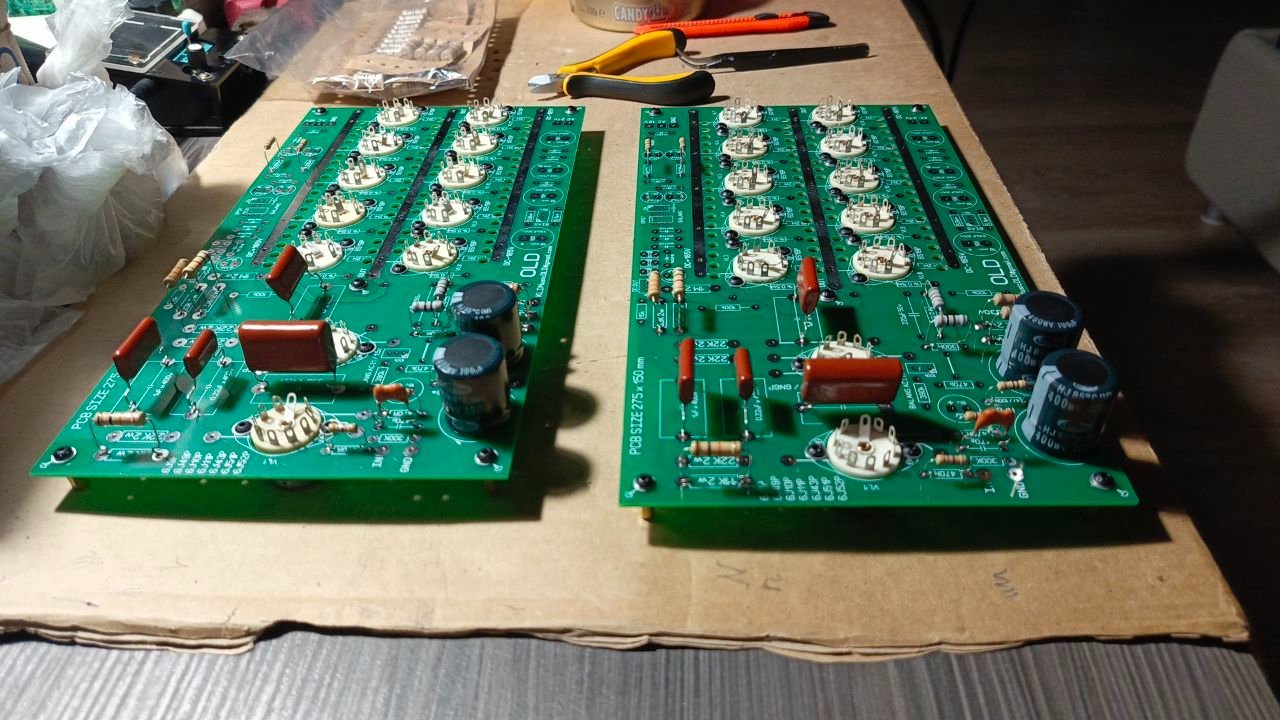

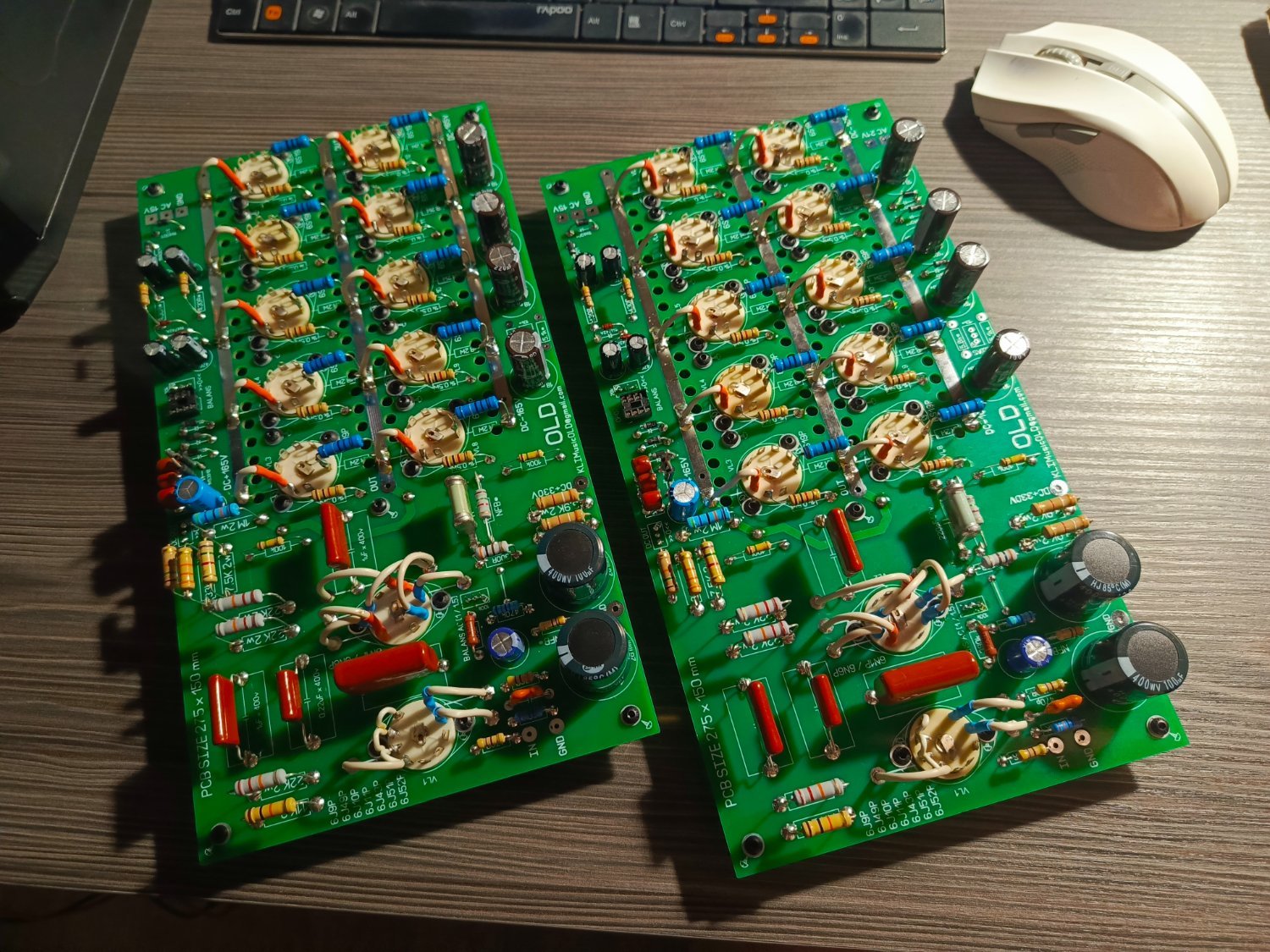

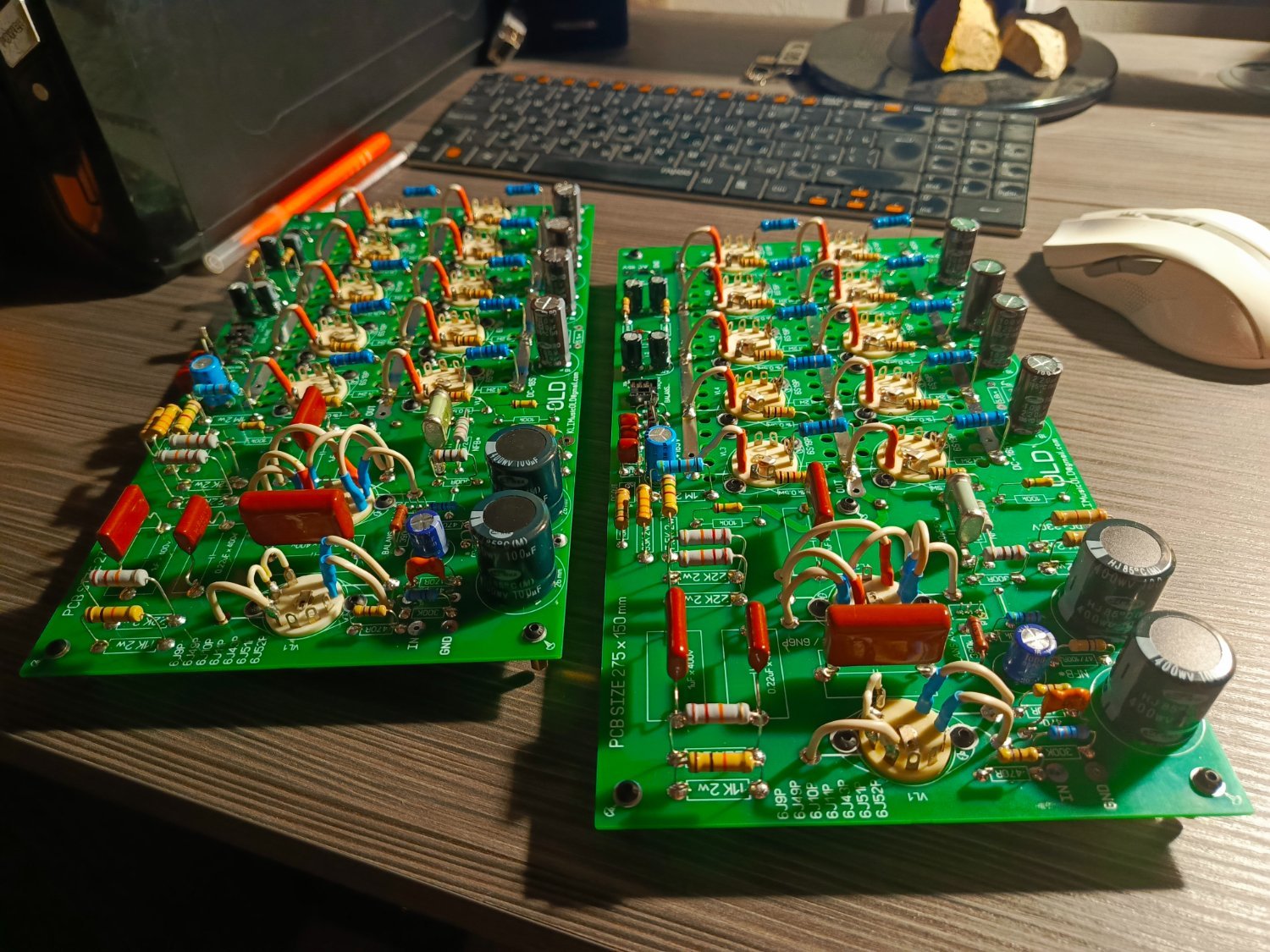

Вот и вторая подоспела. Повторяемость действительно хорошая, если аккуратно и правильно собрать работает как надо сразу


Такими темпами меня обгоните... 🤣

Я кстати тоже сегодня приступил к сборке основных плат... Думаю к выходным неспеша соберу...

Posted

Наконец то хоть, что то запахло благовониями отл, а то, что там творили делали с какими то защитами, непонятно что и зачем. И наконец то божественный отл вышел на сцену!!!! Быть сбыться исполниться, Амэн!

ПС а защиты универсальны или чисто заточены под этот проект?

Posted
5 часов назад, Agats сказал:

Наконец то хоть, что то запахло благовониями отл, а то, что там творили делали с какими то защитами, непонятно что и зачем. И наконец то божественный отл вышел на сцену!!!! Быть сбыться исполниться, Амэн!

ПС а защиты универсальны или чисто заточены под этот проект?

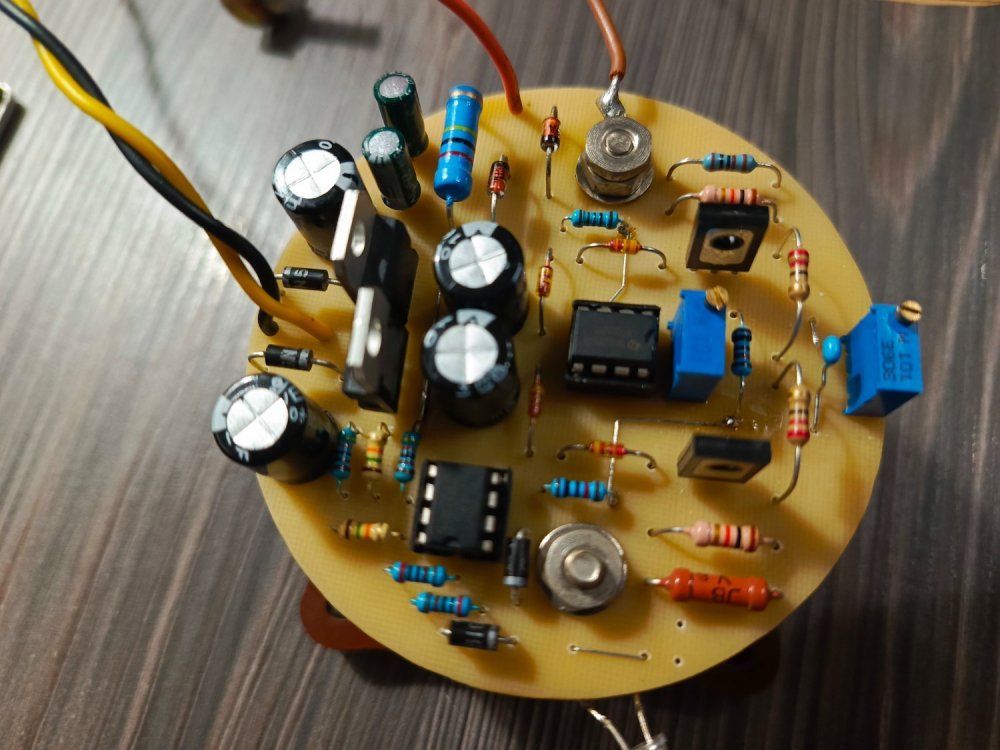

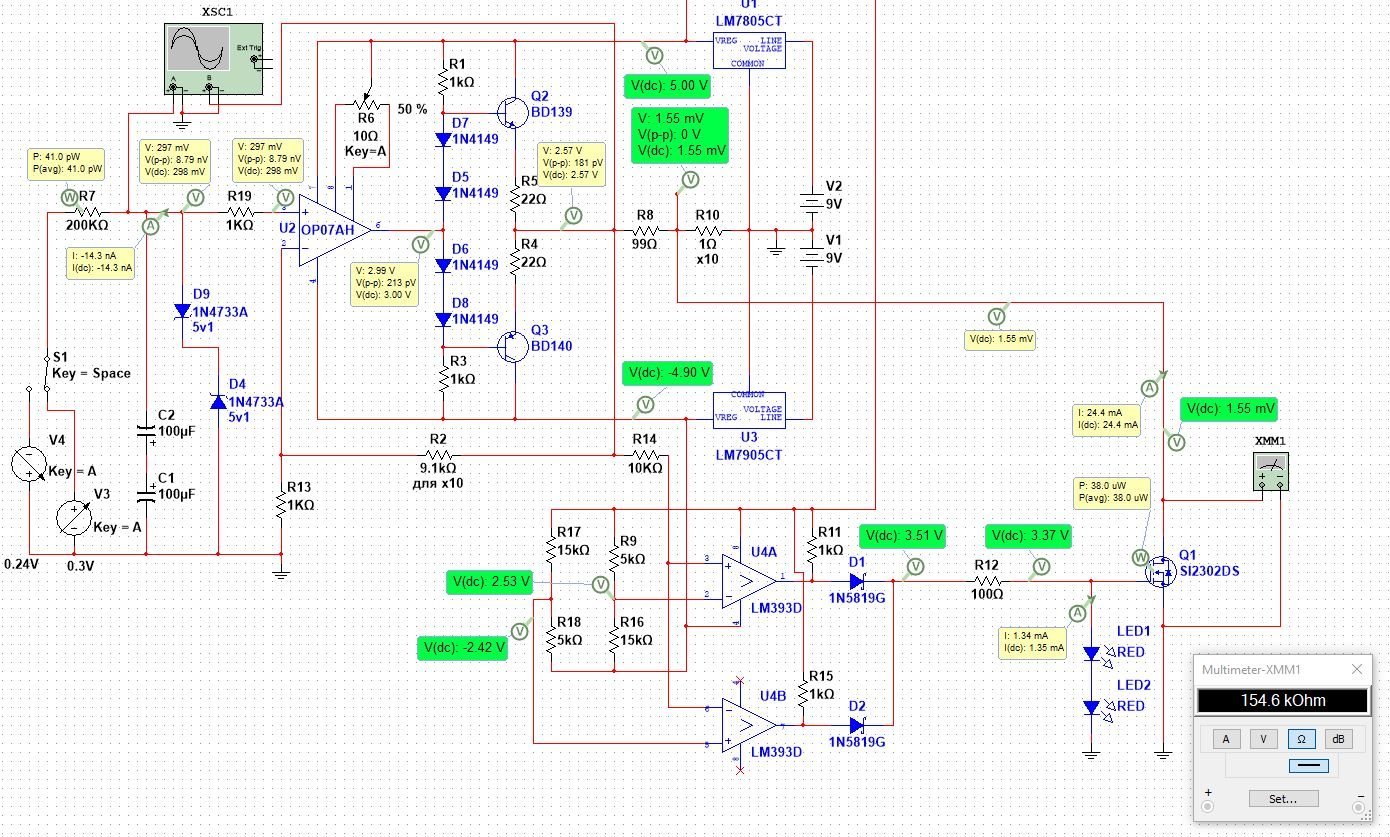

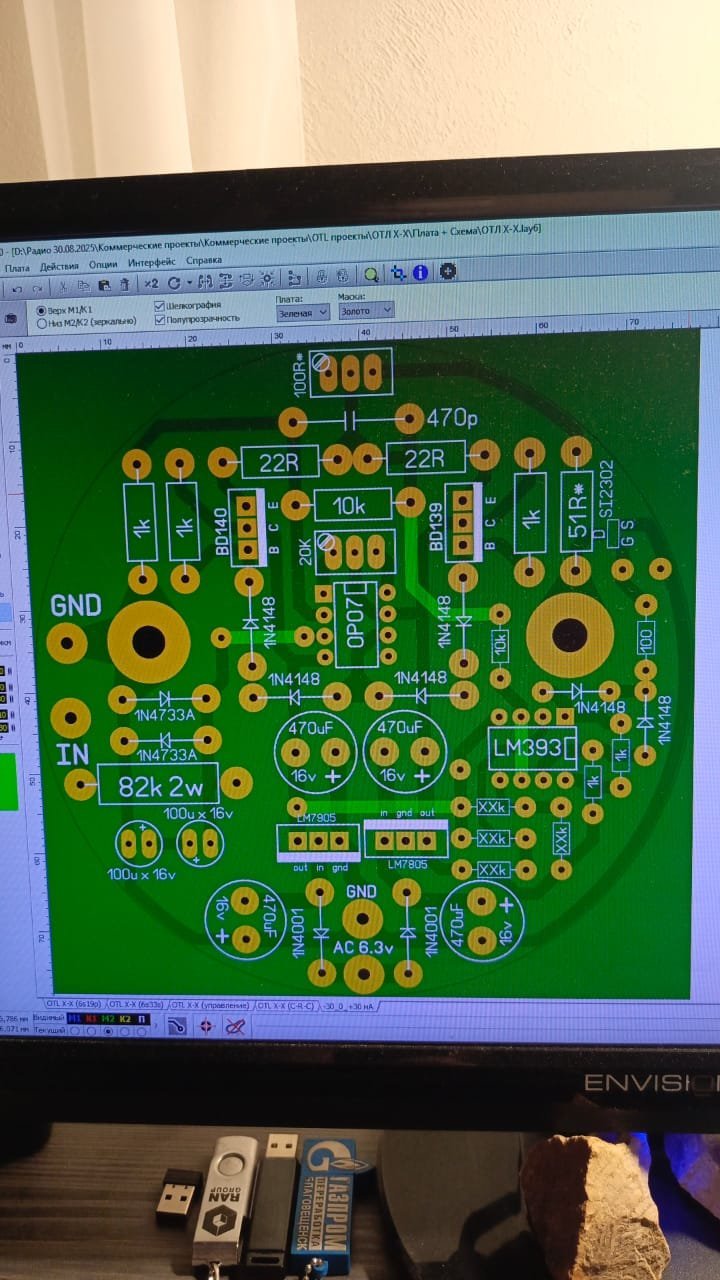

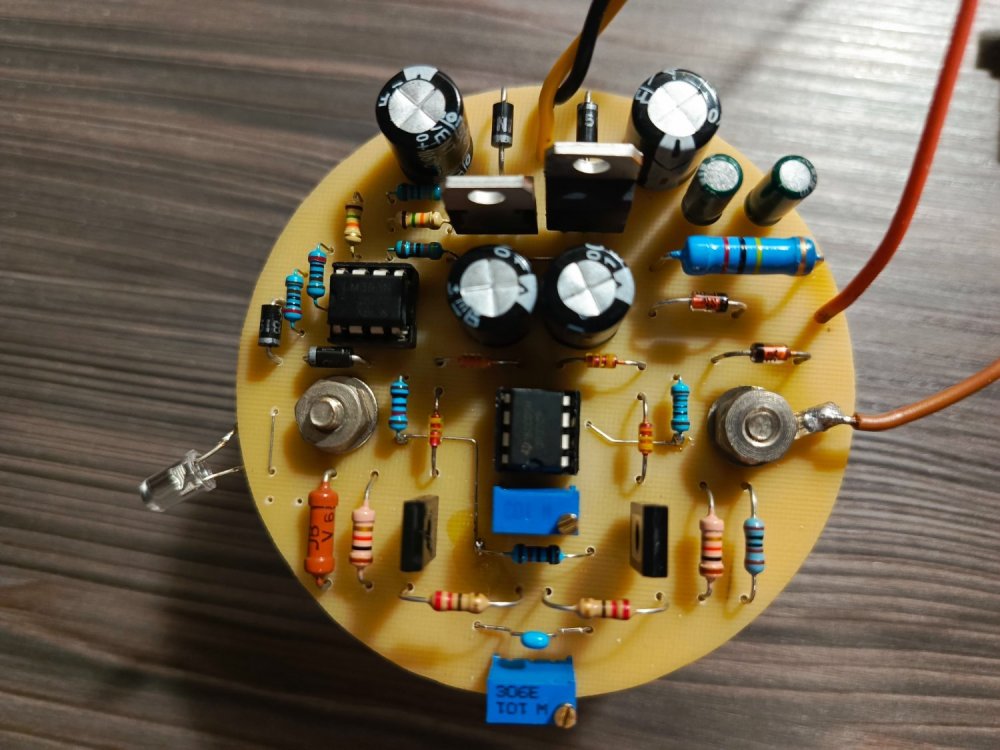

Защита по двум параметрам отрабатывает:

- следит за постоянным напряжением на выходе усилителя

- следит за перекосом анодного питания в плечах выходных ламп.

Это нужно, т.к. на выходе отсутствует разделительный конденсатор.

Ну и система софт старта реализована на плате сервисной.



  • Like (+1) 1
Posted
6 часов назад, Agats сказал:

ПС а защиты универсальны или чисто заточены под этот проект?

Под схему ОТЛ с двухполярным питанием из общей средней точки эта схема, для цирклотрона с двумя раздельными источниками не подойдет.

  • Like (+1) 1
Posted

Ох сложный монтаж... Ну если аккуратно и красиво делать... Много пайки для 6с19п...

Кто выбрал 6с33с... Наверно не прогадали... С ними проще будет на порядок...




  • Like (+1) 6
Posted

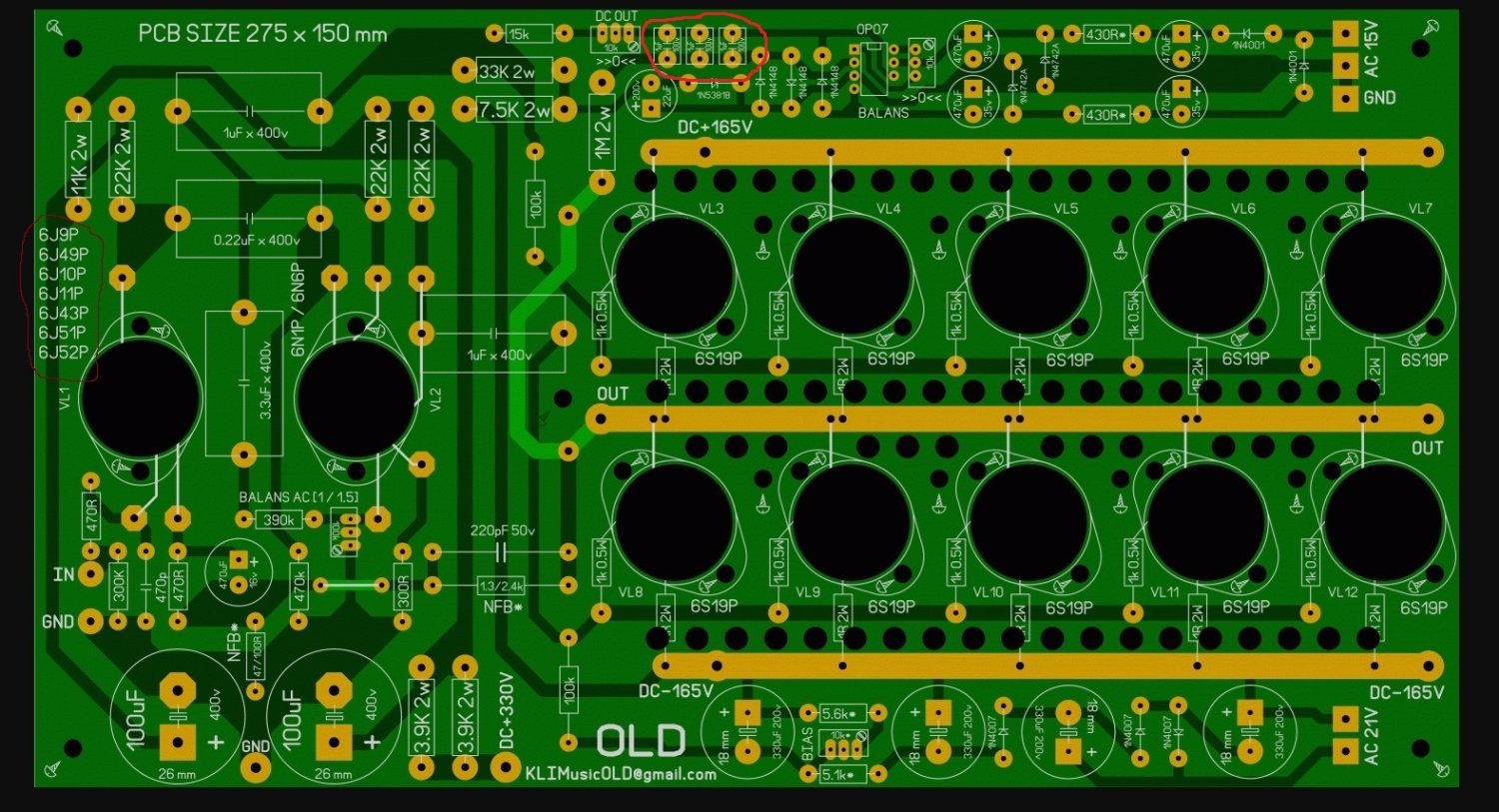

Есть вопрос по теме.

На принципиальной схеме интегратора обозначен конденсатор 1мкфх50В


а на печатной плате предусмотрено место для установки трех конденсаторов по 1мкфх50В


По итогу должно быть 1мкф или 3мкф?

Posted
2 часа назад, Климентий сказал:

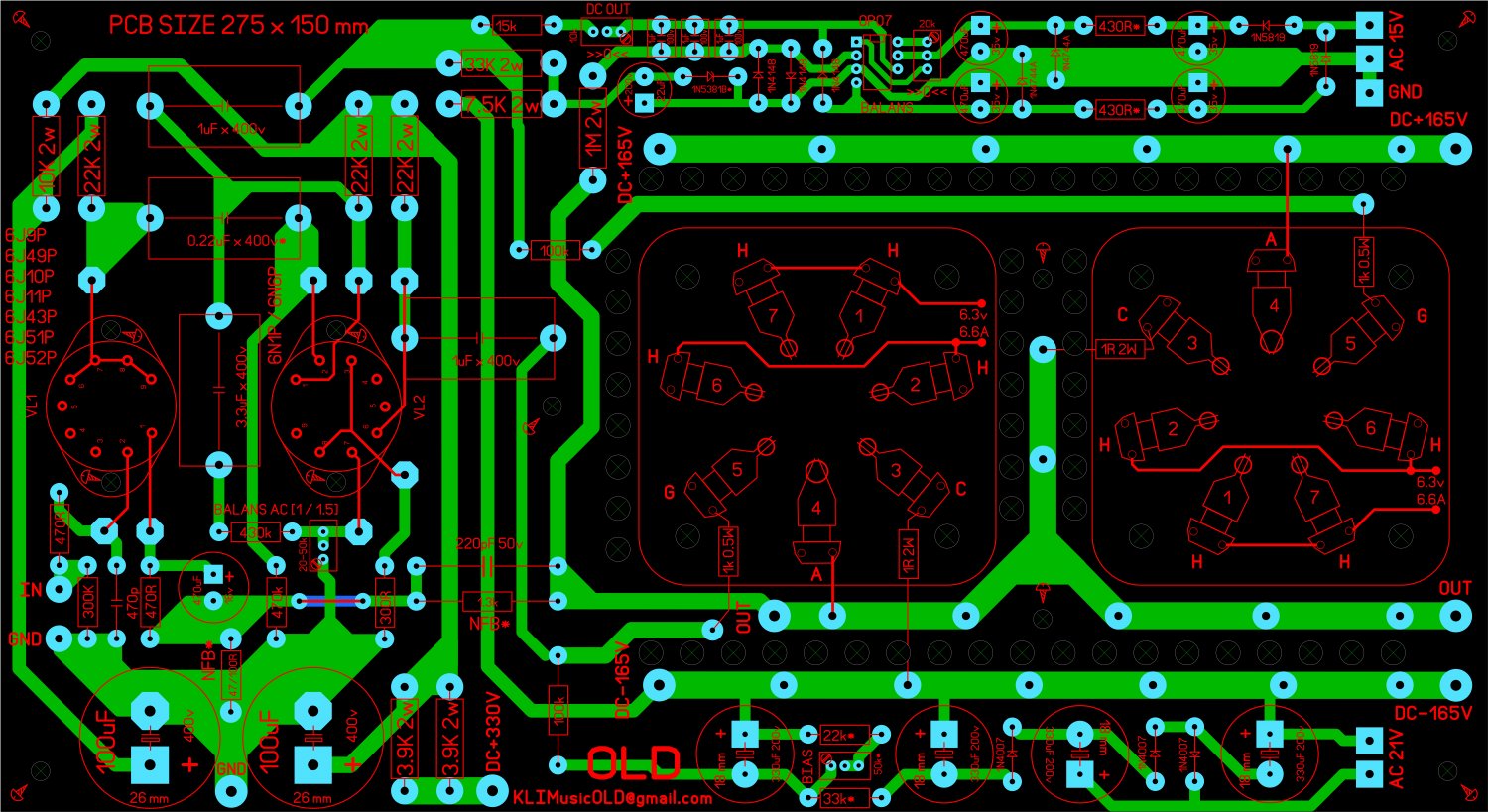

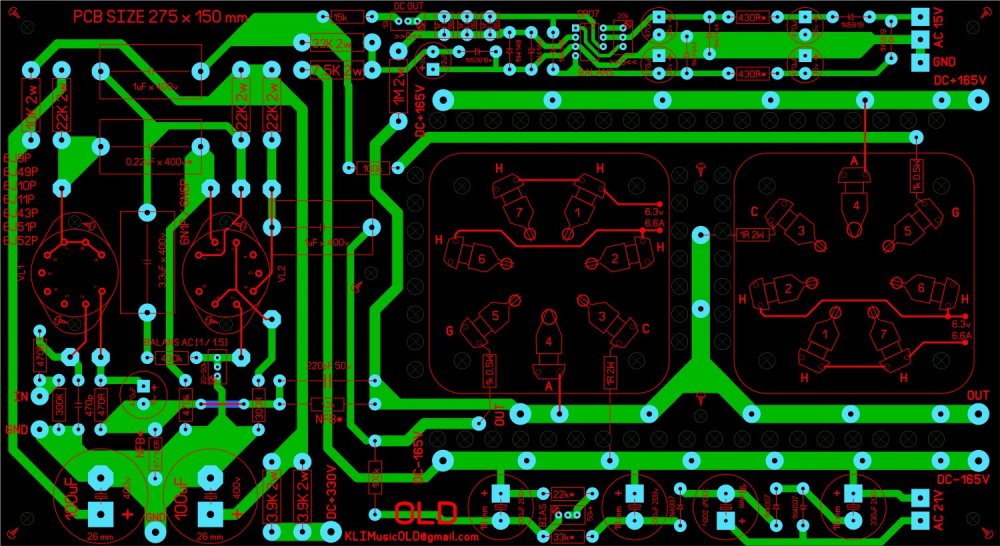

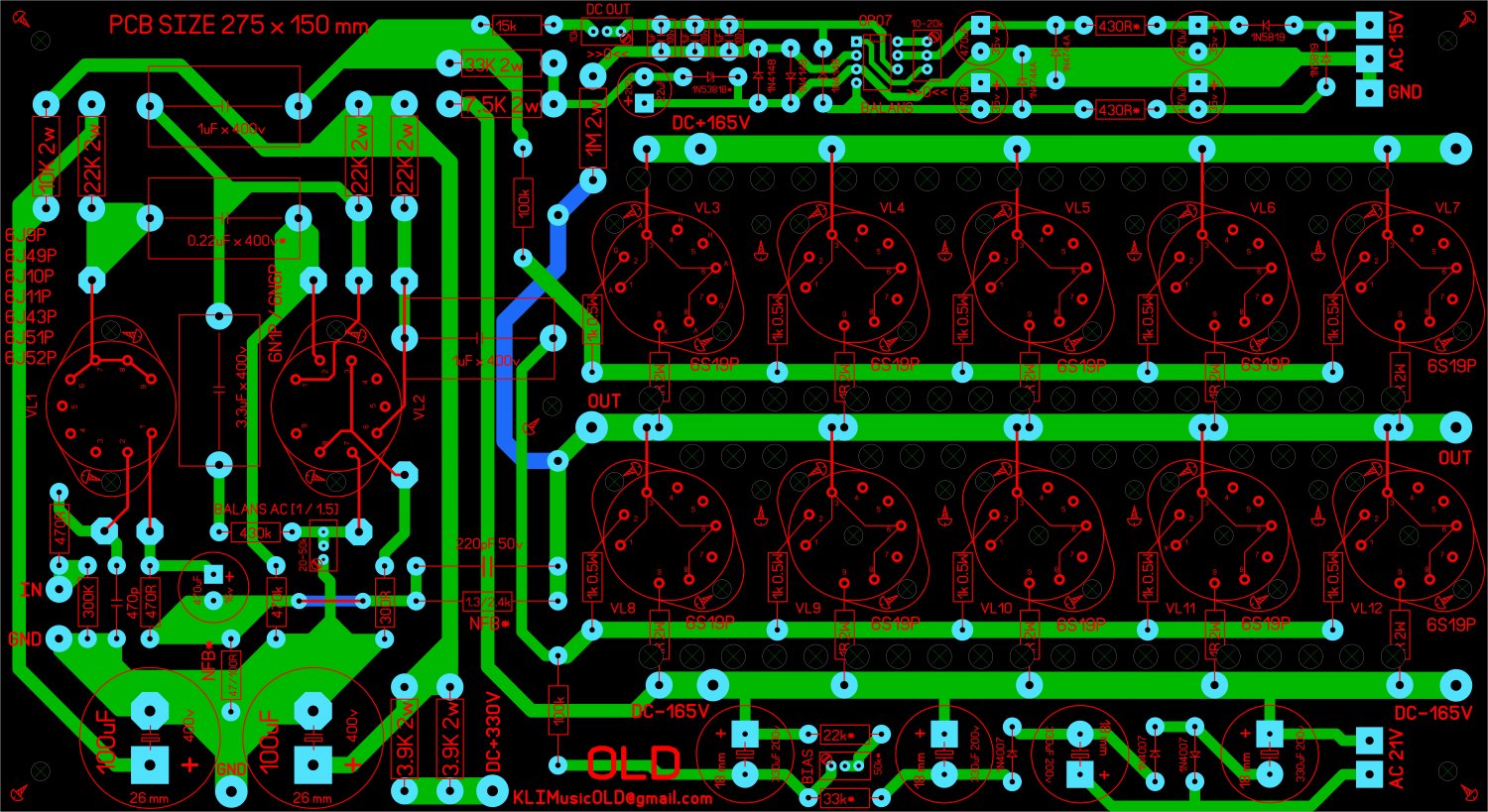

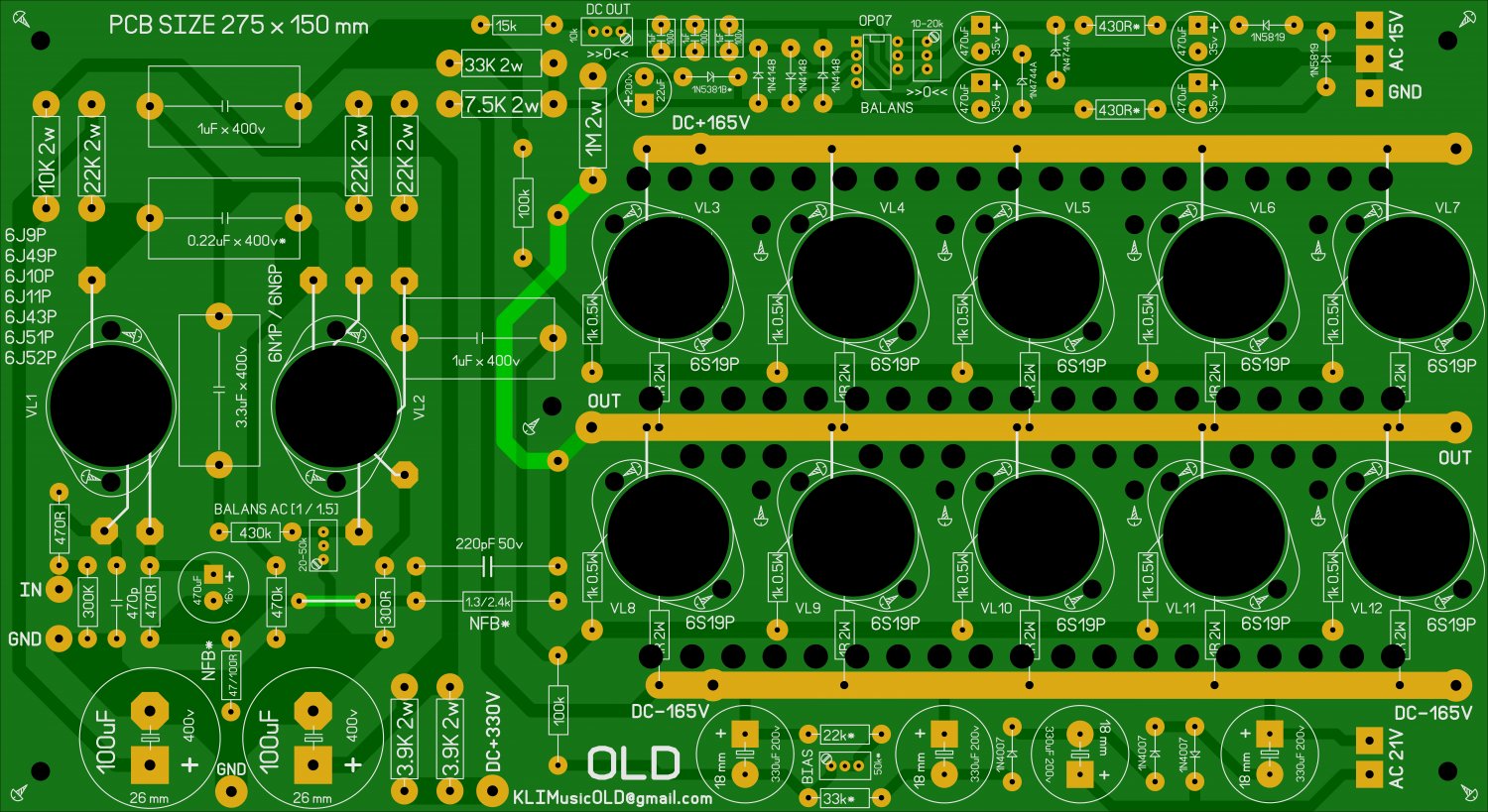

Уточнения номиналов... на схеме обвел красными штриховыми овалами... на плате тоже подкорректировал номиналы в соответствии со схемой

Плата 01.03.2026 (6с19п).JPG

OTL Х-Х 10 шт.pdf 300.29 kB · 7 загрузок

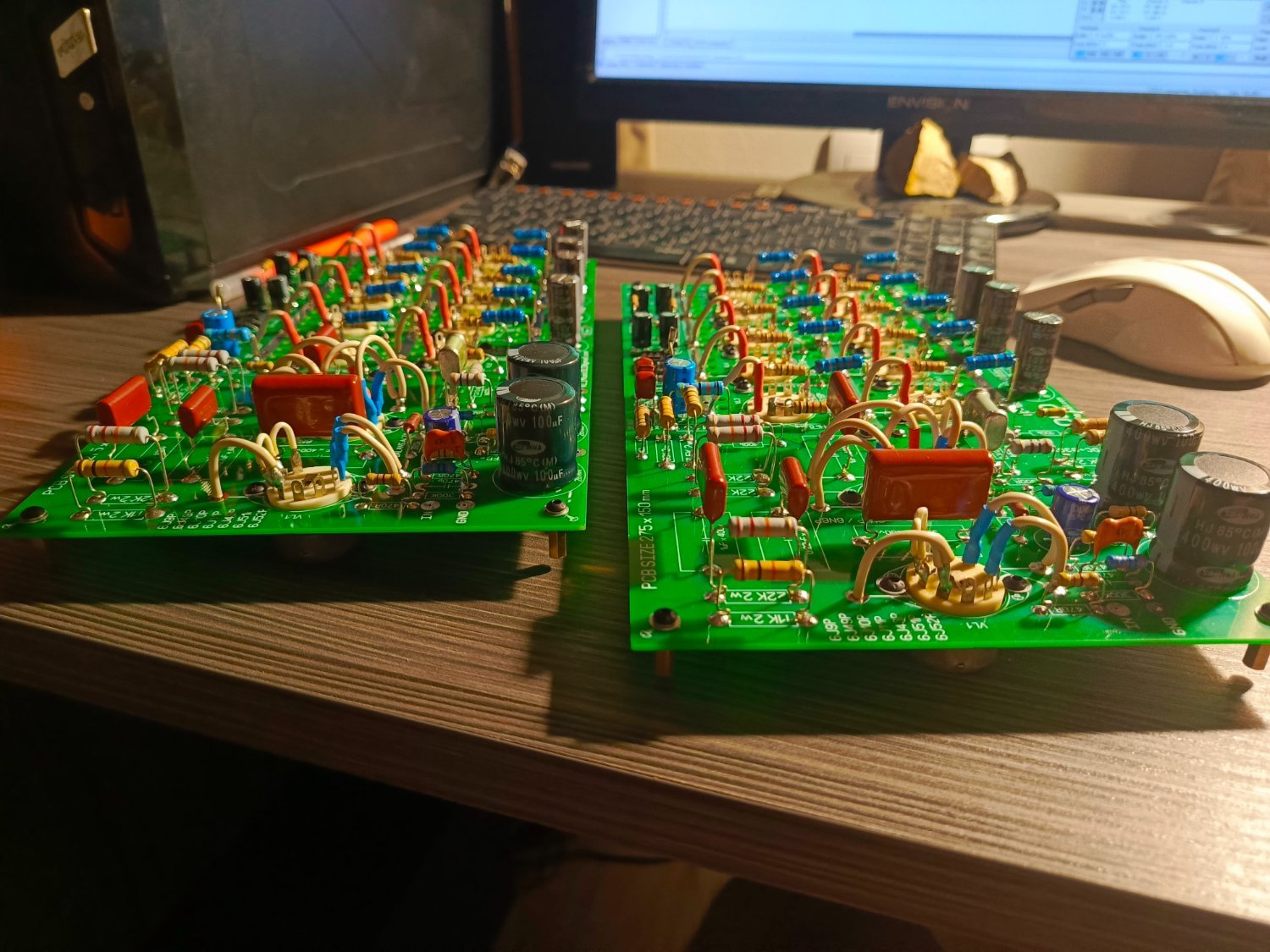

Только вчера все запаял :smile-60:

Вопрос по 1N5381B и его заменах. Он на 130В, замены суммарно на 136В. Возможно оставить 1N5381B?

Posted
1 час назад, Antur сказал:

Только вчера все запаял :smile-60:

Вопрос по 1N5381B и его заменах. Он на 130В, замены суммарно на 136В. Возможно оставить 1N5381B?

1n5381b это идеально! 👌 конечно оставляйте их.

Я не смог найти такие стабы 1n5381b поэтому на схеме указал возможную замену из пары на суммарное напряжение 136в.

  • Like (+1) 1
Posted
2 часа назад, Antur сказал:

Только вчера все запаял :smile-60:

Вопрос по 1N5381B и его заменах. Он на 130В, замены суммарно на 136В. Возможно оставить 1N5381B?

Распайку панелек тоже сделали?

Фото покажите пожалуйста...

Posted
1 час назад, Antur сказал:

Панельки пока не паял, прикрутил на одну плату...

Я рекомендую под лампки панелек подложить 1-2шайбы м3 чтоб тепловой зазор обеспечить между платой и панелькой...

Posted
1 час назад, Климентий сказал:

Я рекомендую под лампки панелек подложить 1-2шайбы м3 чтоб тепловой зазор обеспечить между платой и панелькой..

Я установил панельки на шасси через изолирующие термостойкие шайбы высотой 6 мм. И теплоизоляция, и ,,каминный эффект,,. Панельки нагреваются очень сильно, через металлические шайбы тепло передаётся на шасси, через 2часа работы оно становится горячим.

Теперь шасси имеет почти комнатную температуру.

Posted
3 минуты назад, ЕW2FJ сказал:

Я установил панельки на шасси через изолирующие термостойкие шайбы высотой 6 мм. И теплоизоляция, и ,,каминный эффект,,. Панельки нагреваются очень сильно, через металлические шайбы тепло передаётся на шасси, через 2часа работы оно становится горячим.

Теперь шасси имеет почти комнатную температуру.

Да можно и так... У меня к сожалению термостойких шауб нет по рукой, но простые поставил... Эффект все равно есть...

Posted

Термостойкие - это я очень ,,грозно,, написал, поставил изоляционные втулки от старых советских приборный клемм, отлично подошли, то, что было под руками. Можно из стеклотекстолита выточить.  Но не меньше 6мм. высотой. То, что лампы воздух греют не страшно, а вот горячее шасси мне не было приятным. У меня 4 лампы, а у Вас 10.

Posted

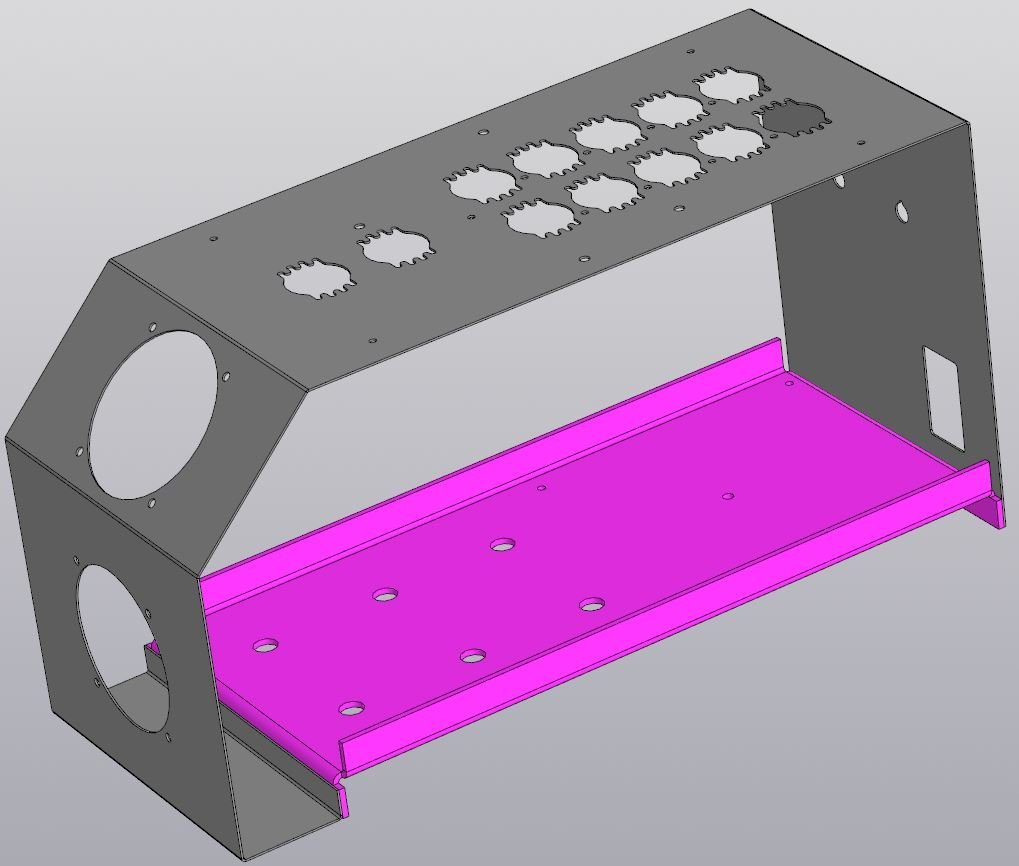

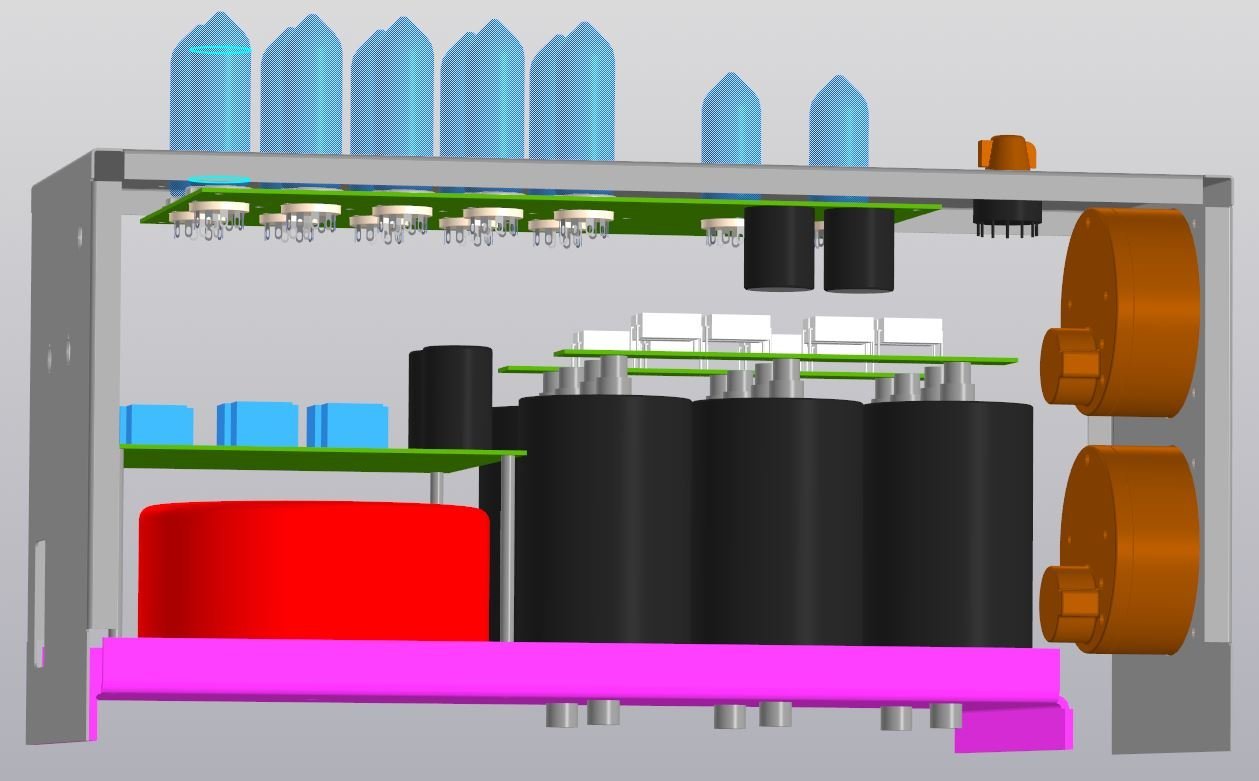

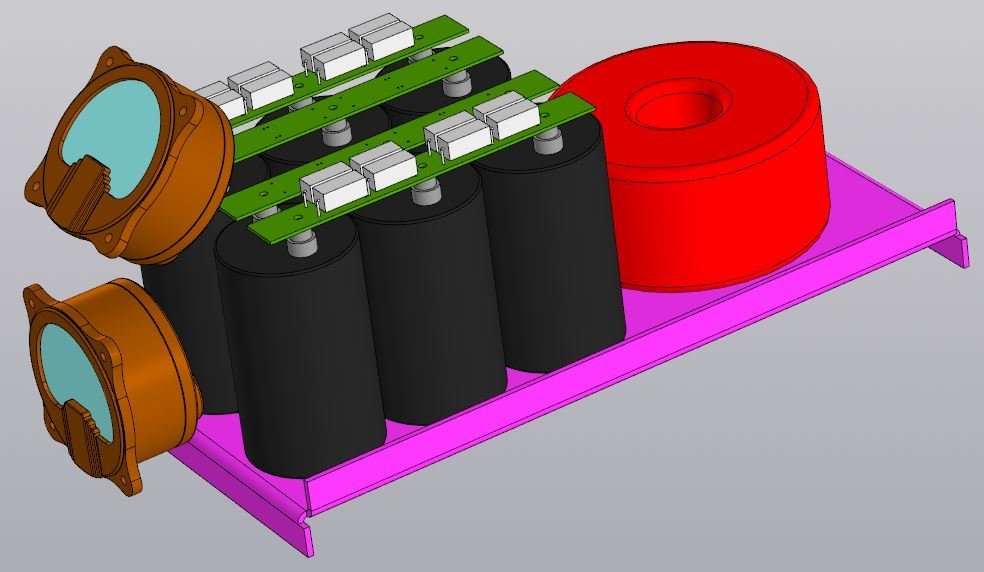

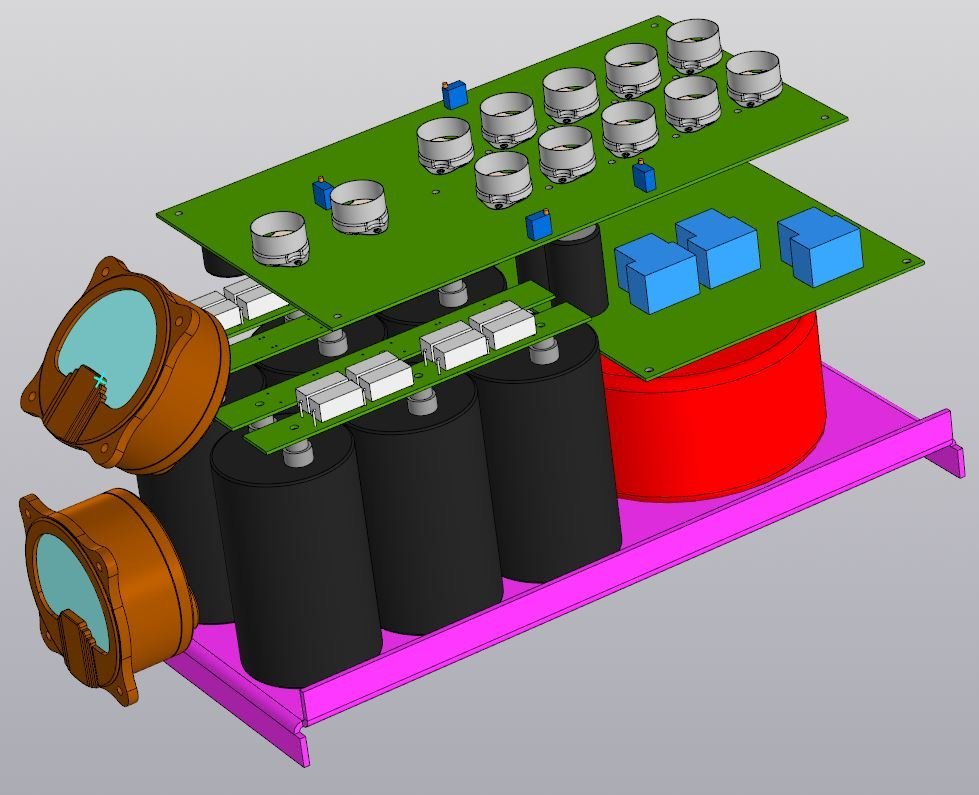

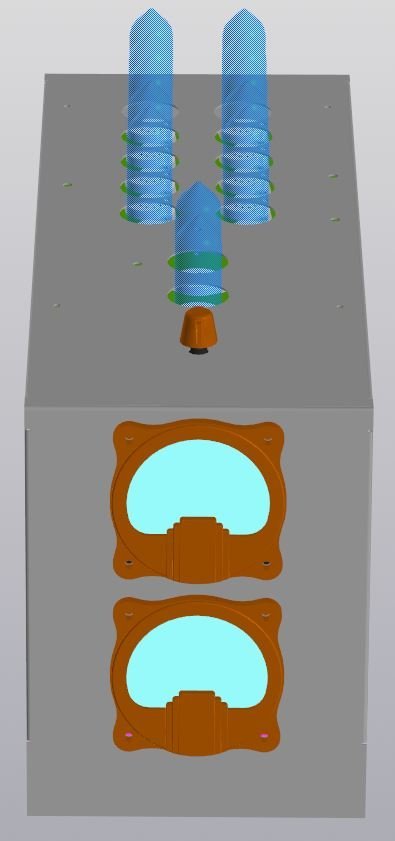

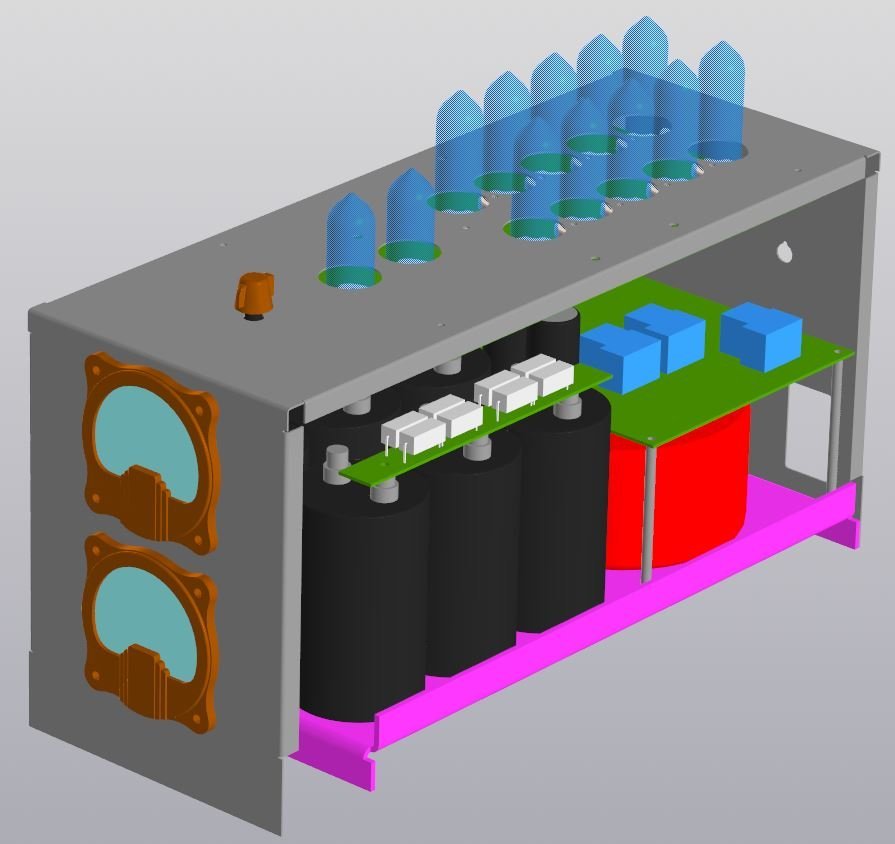

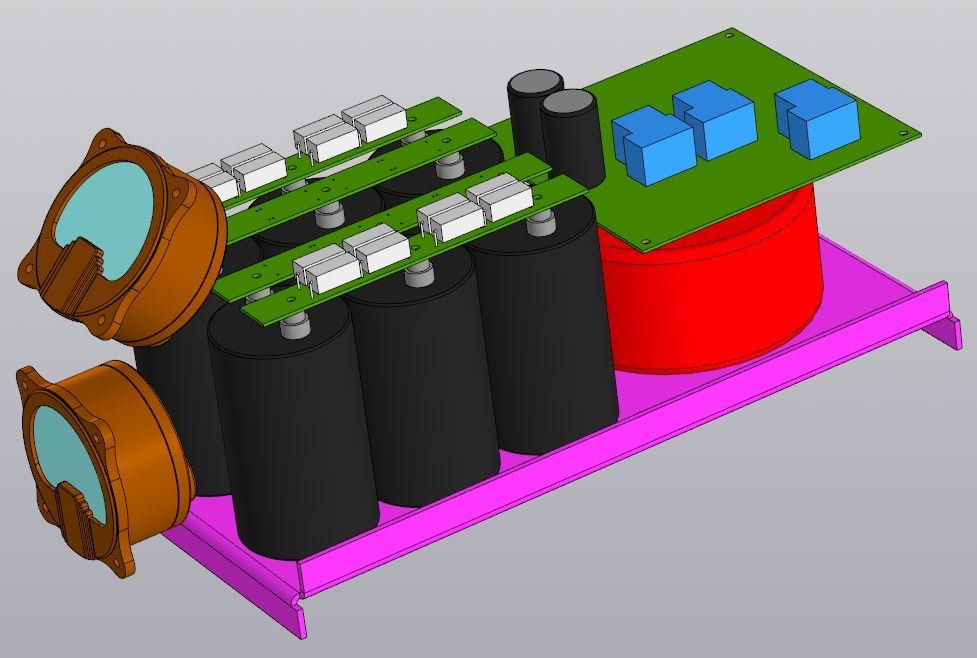

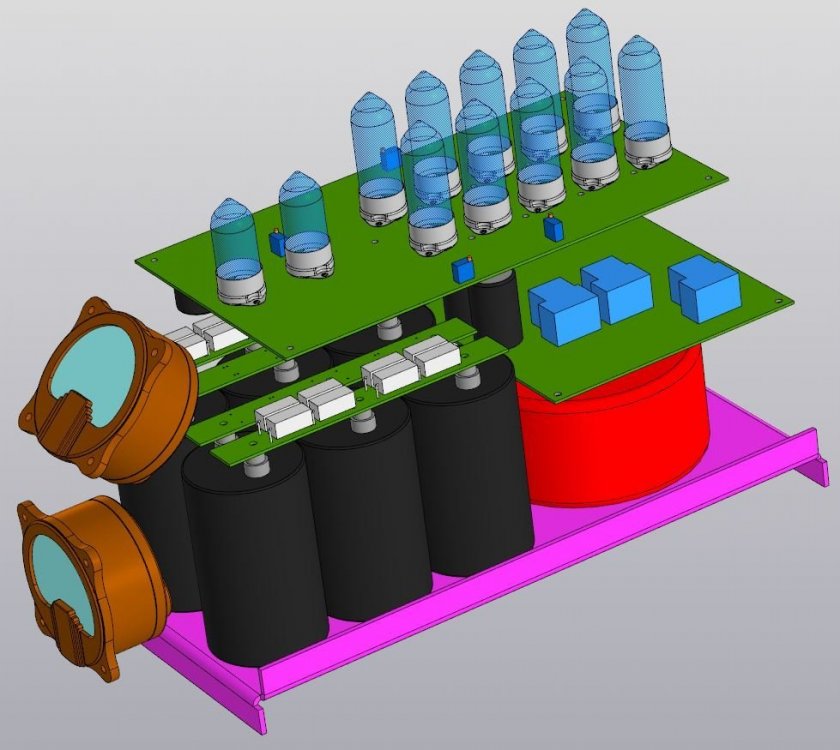

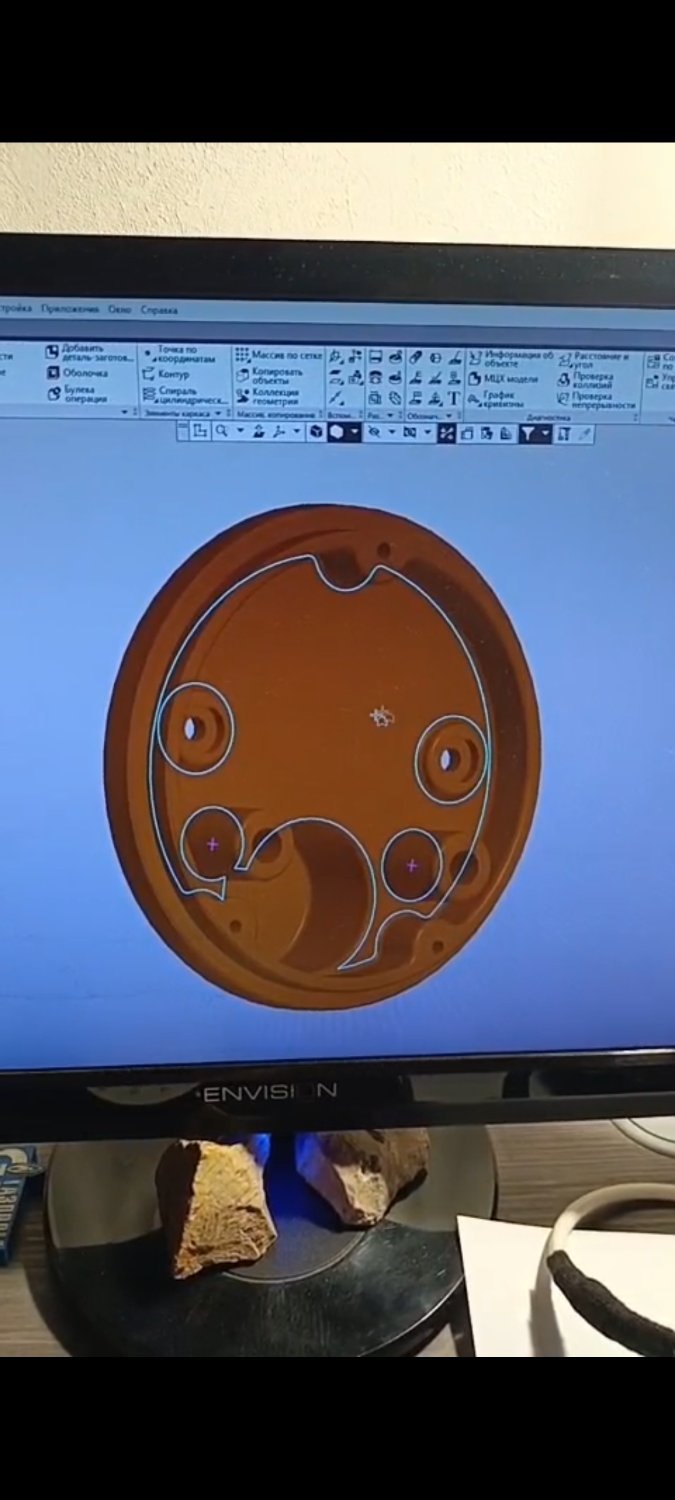

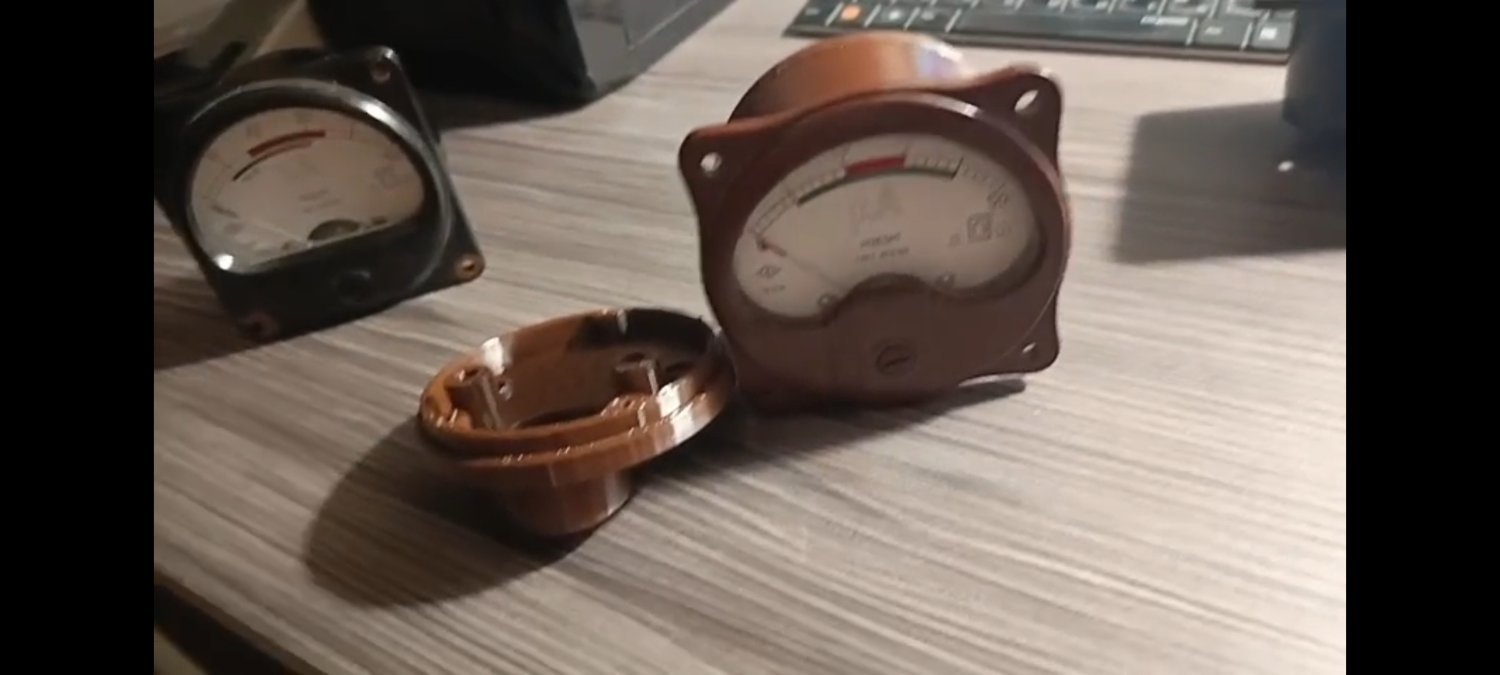

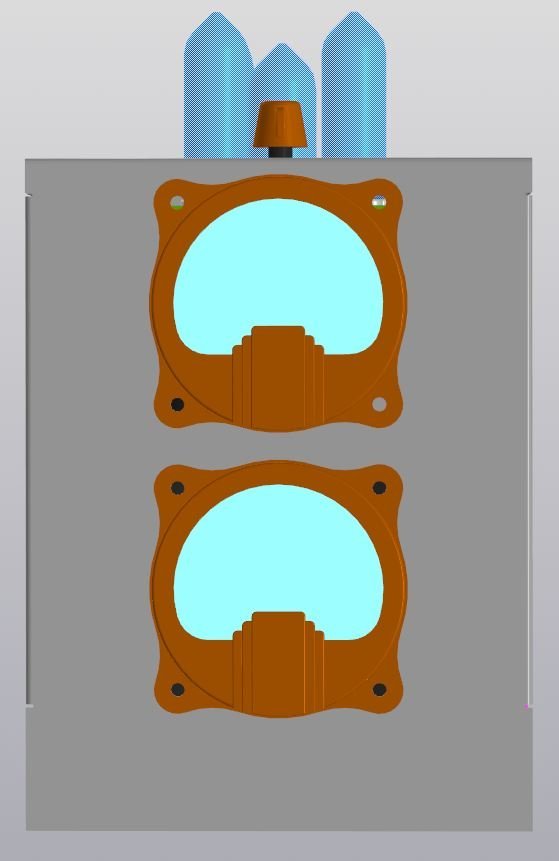

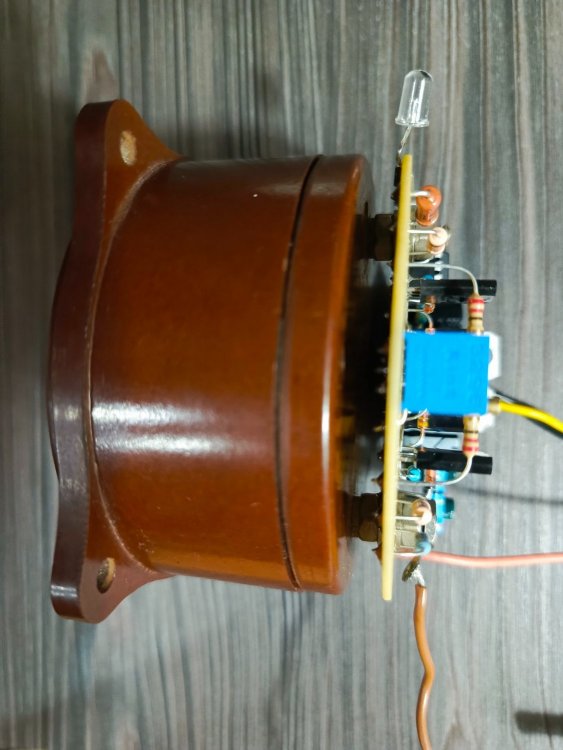

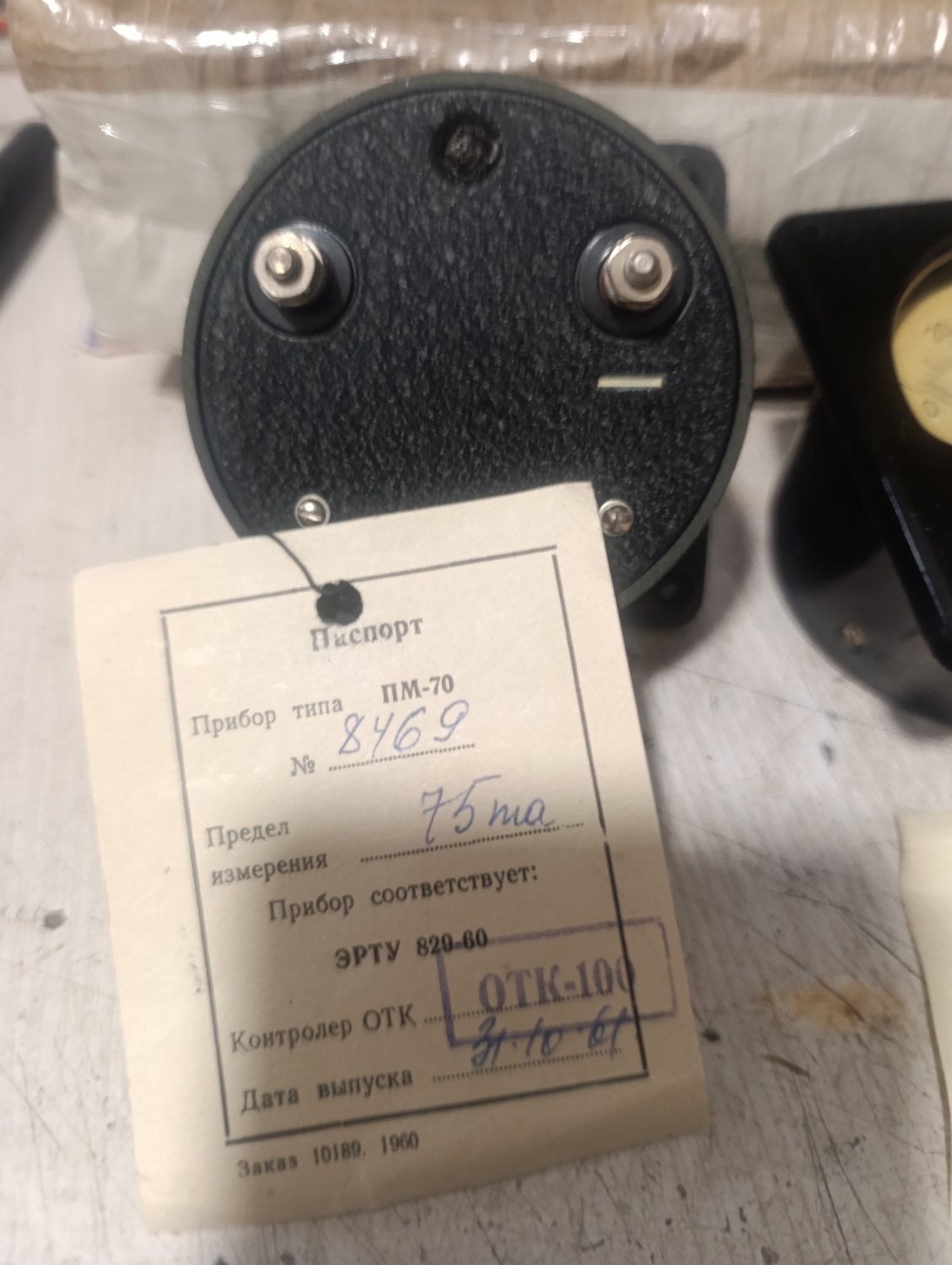

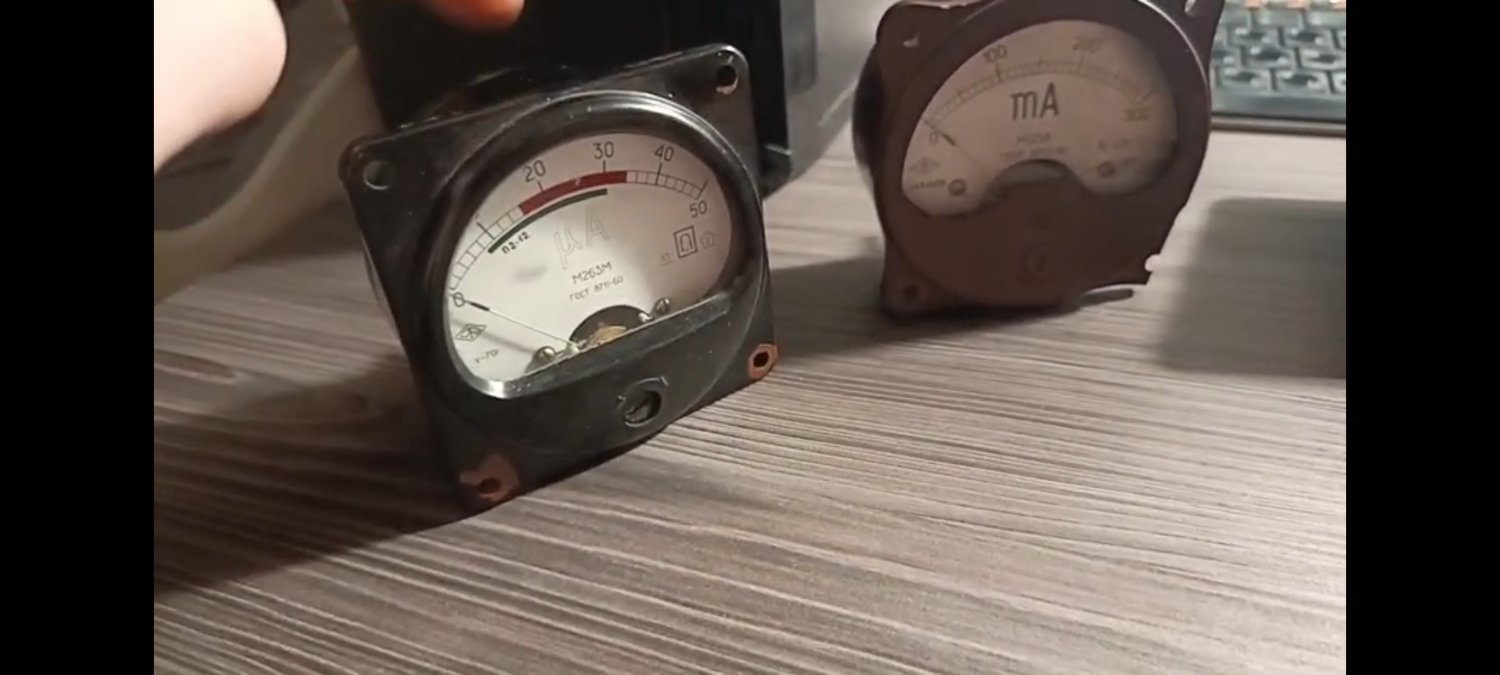

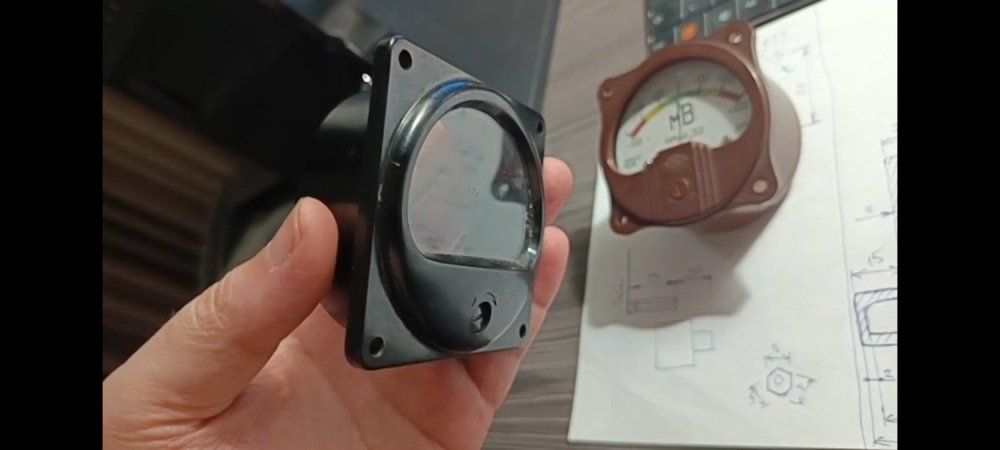

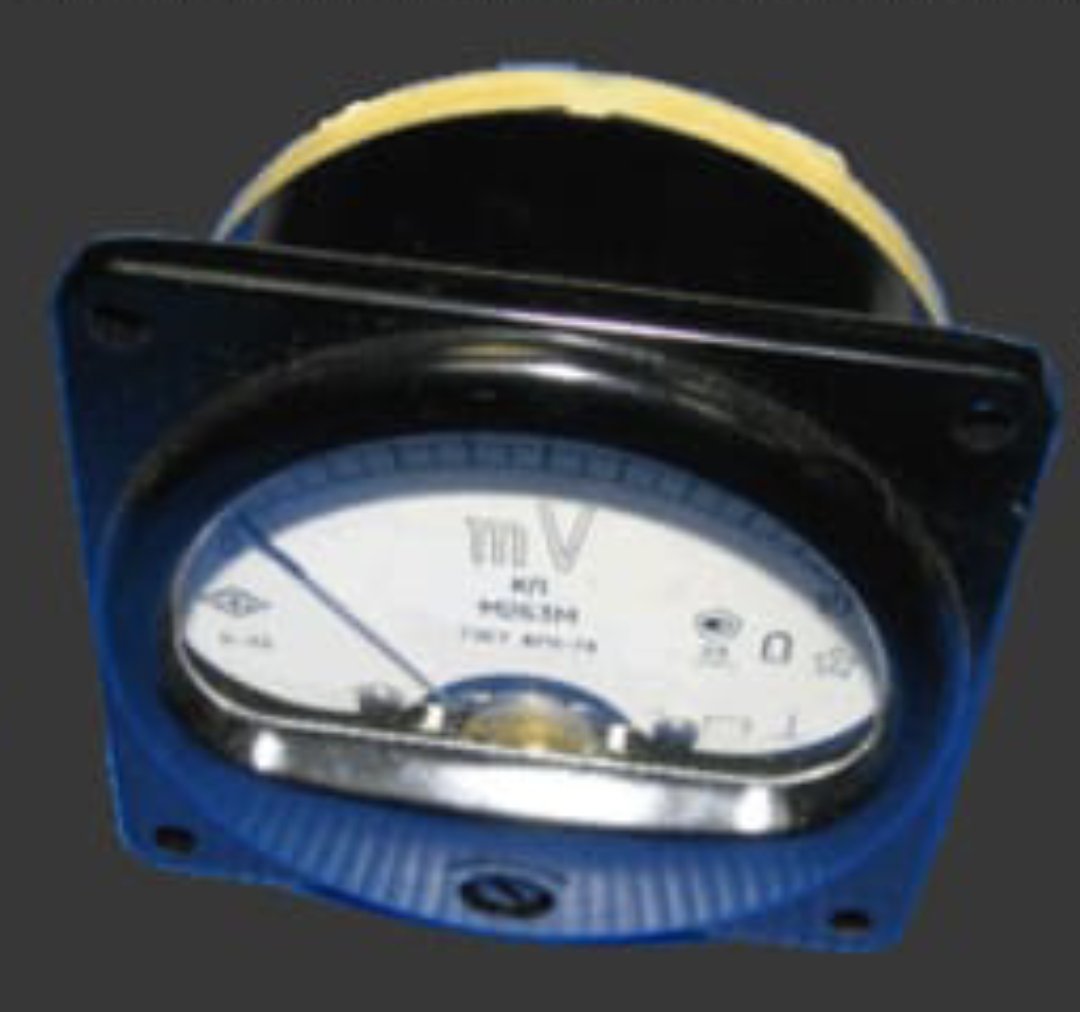

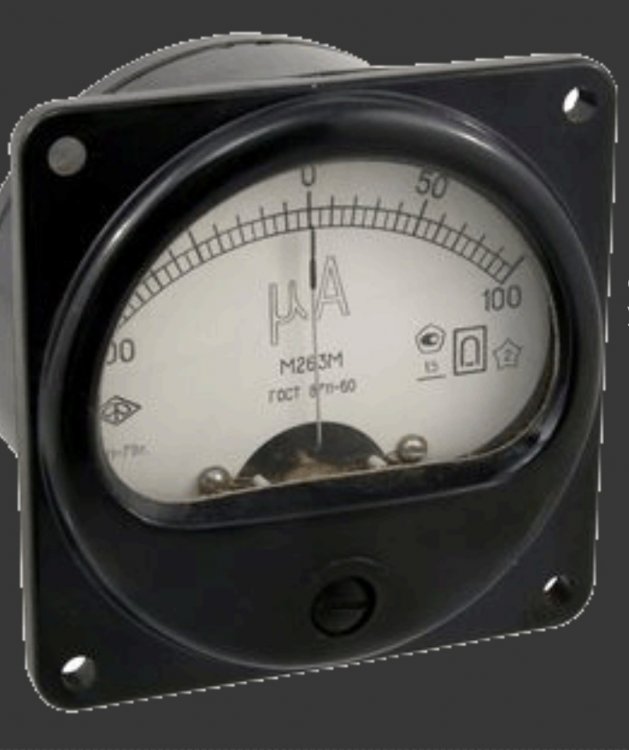

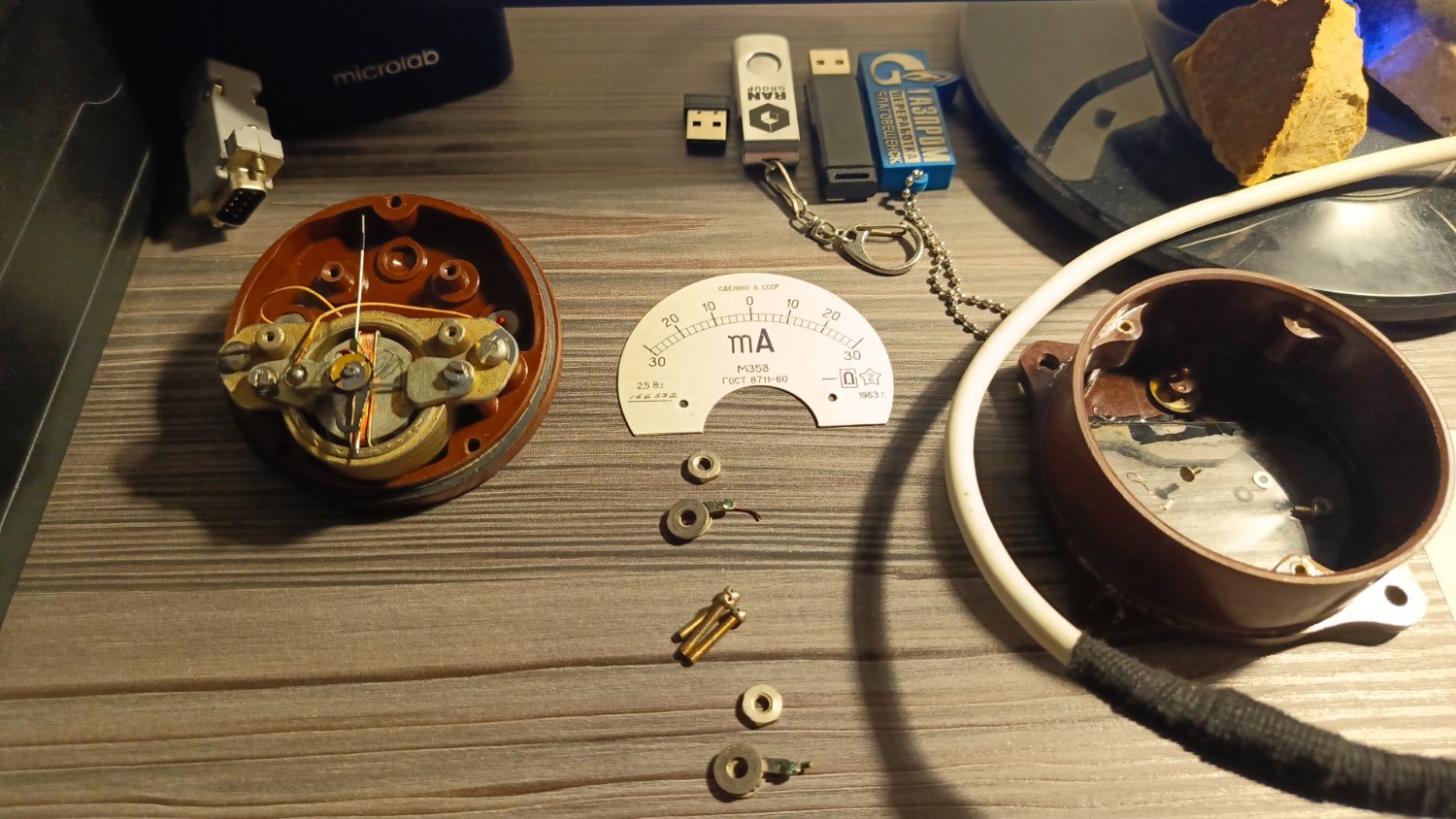

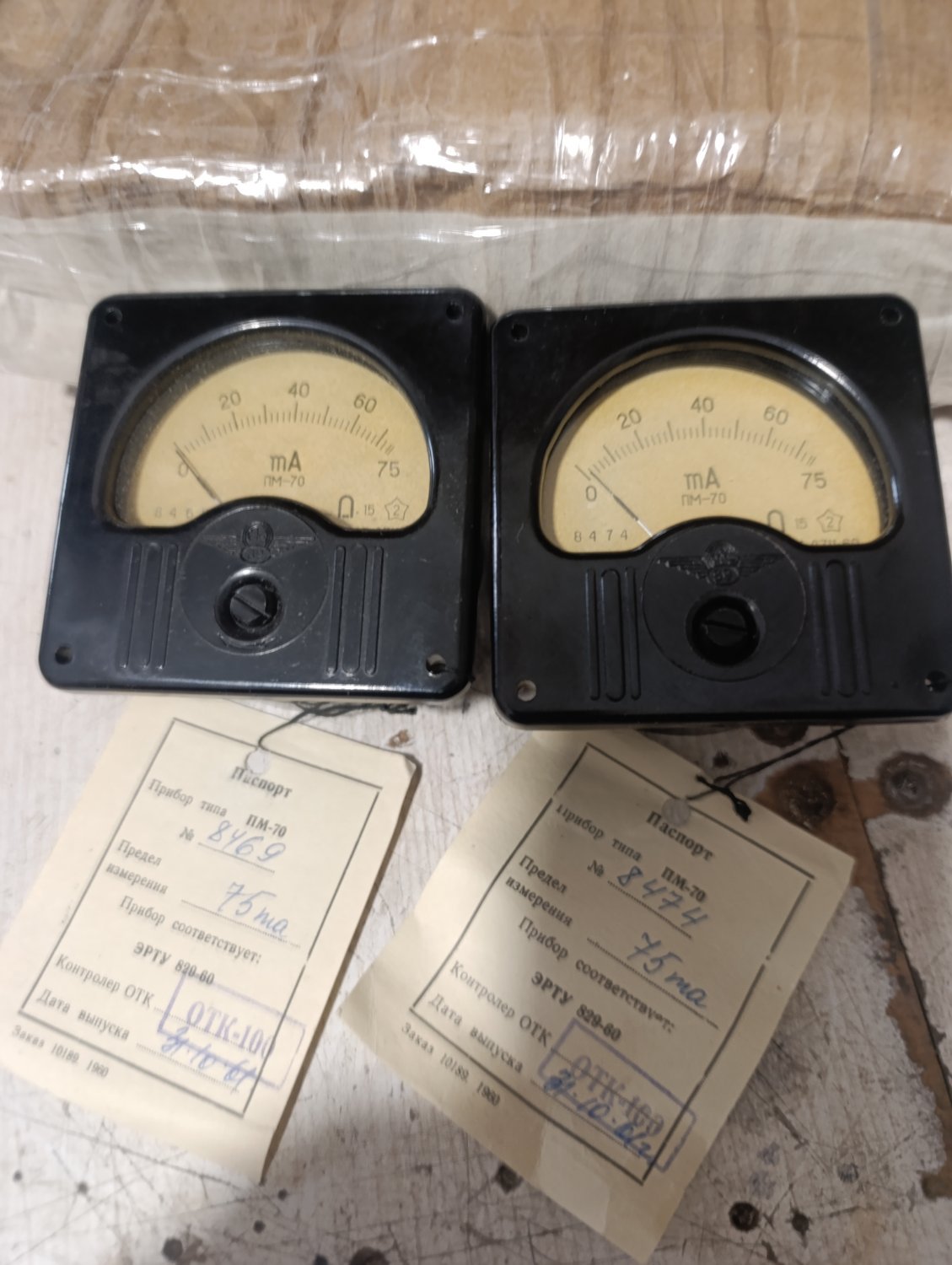

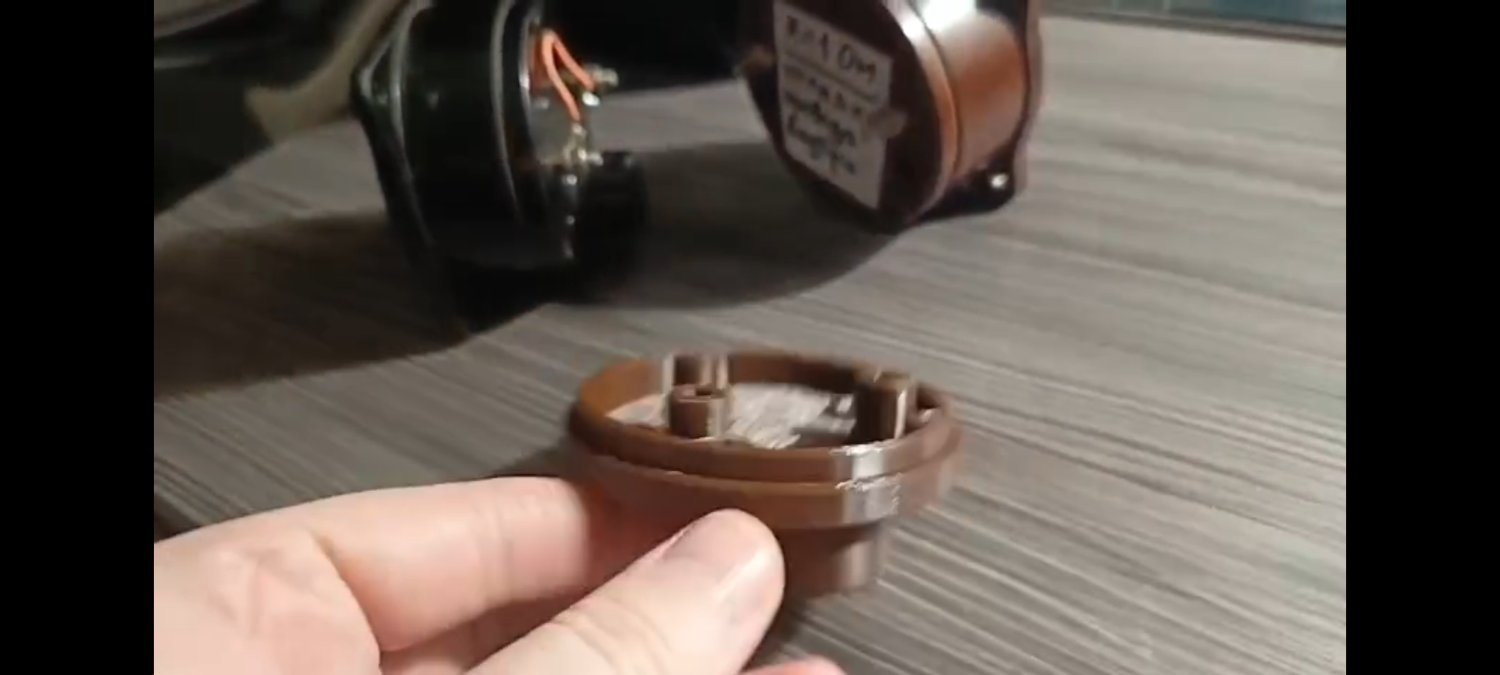

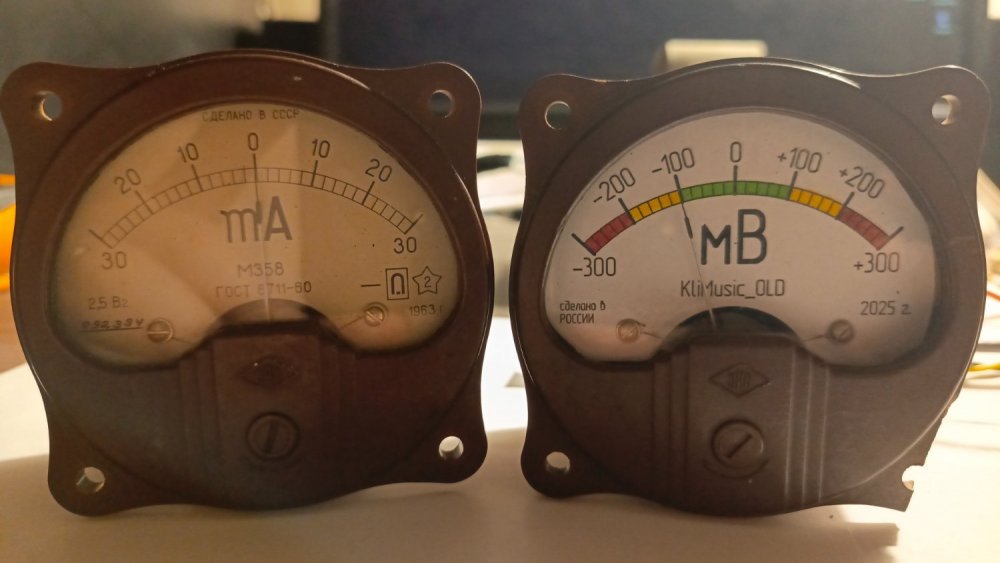

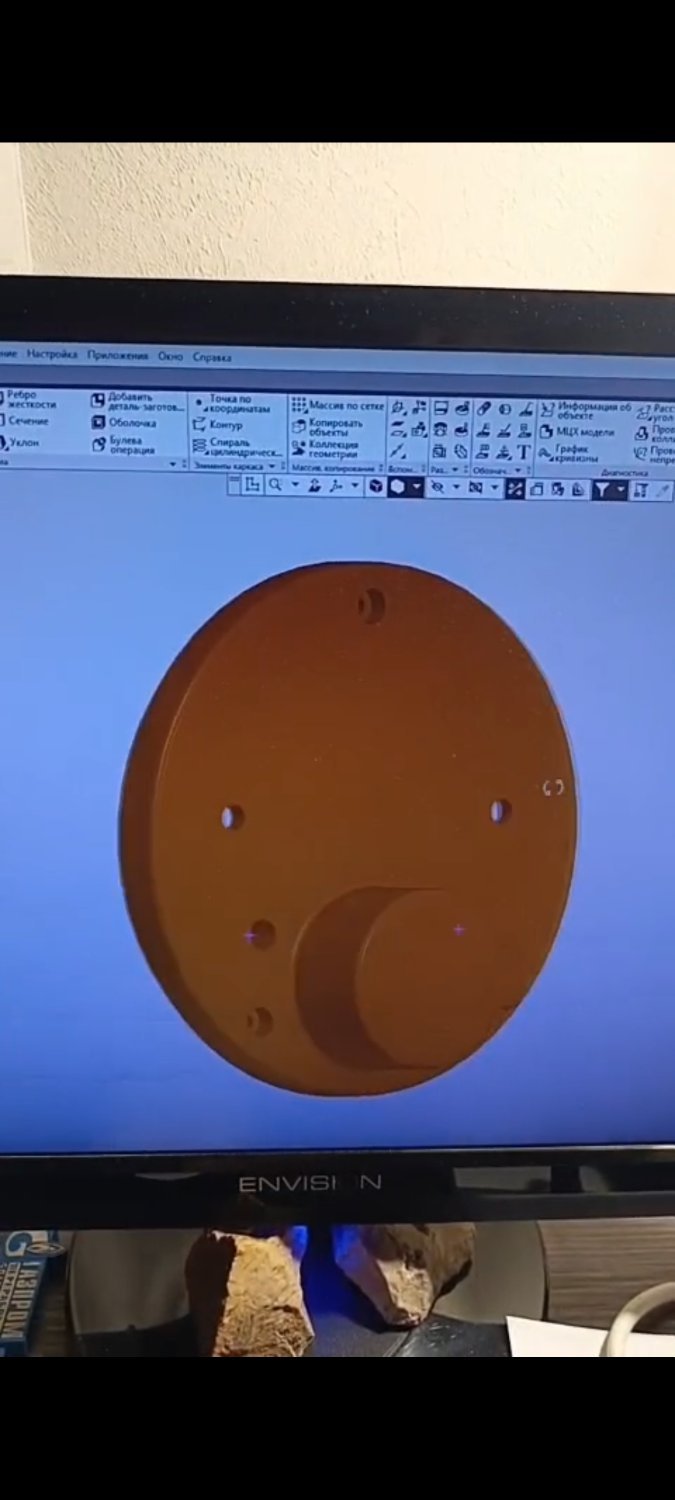

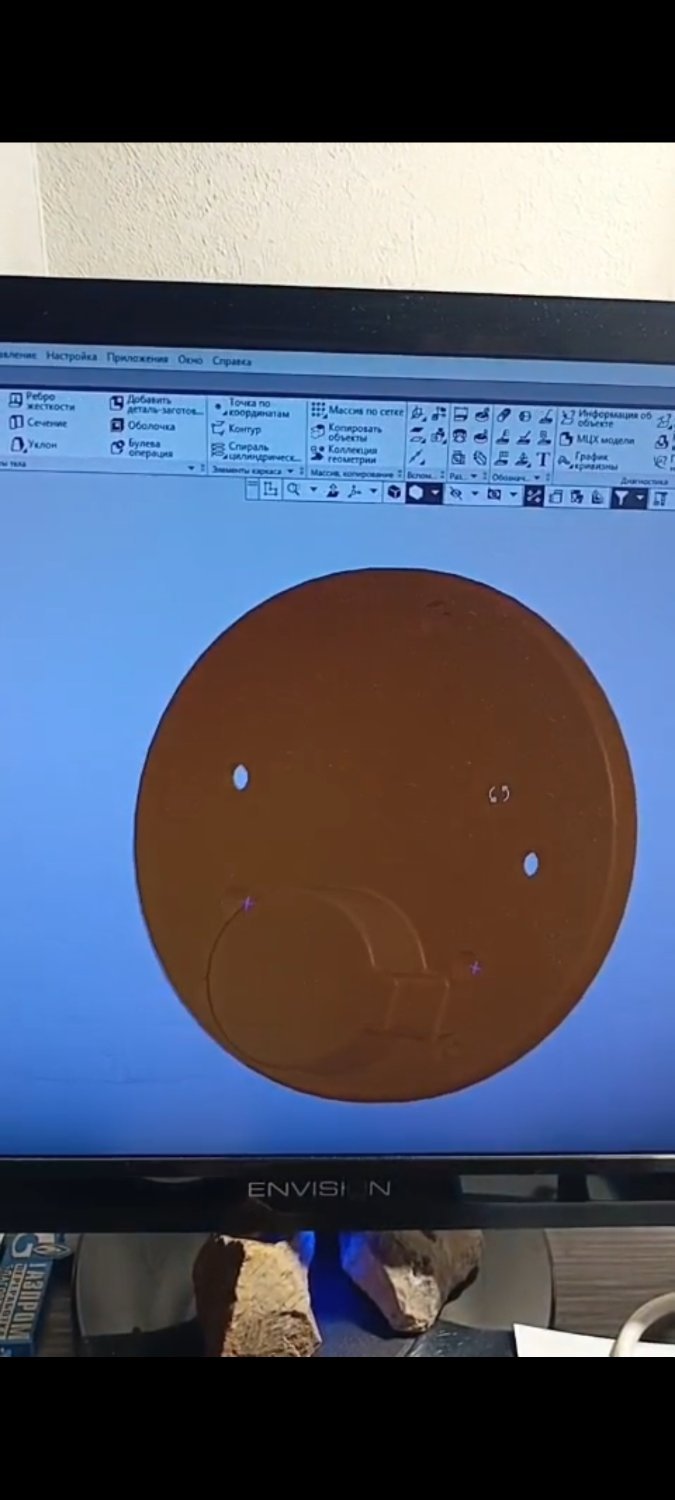

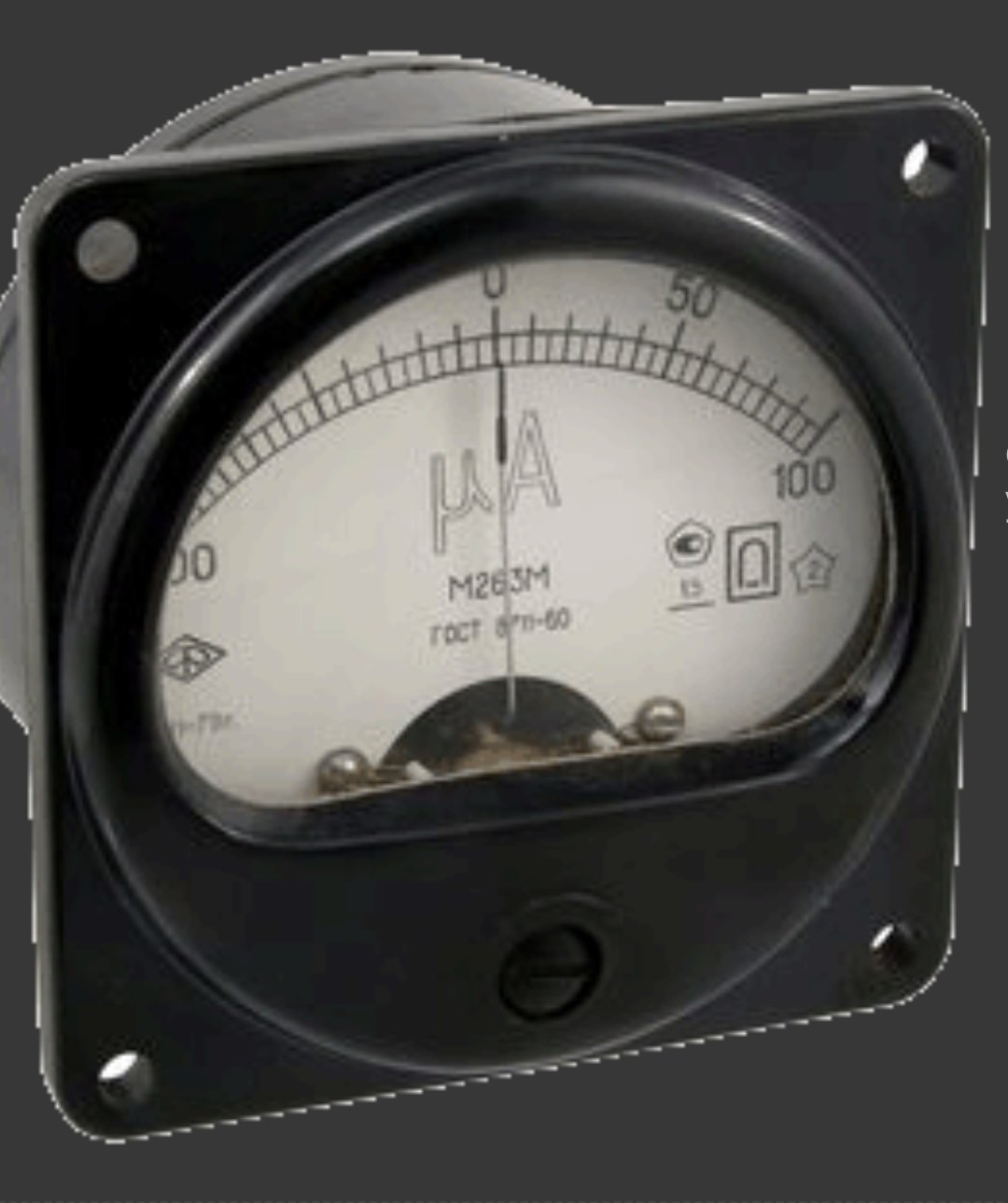

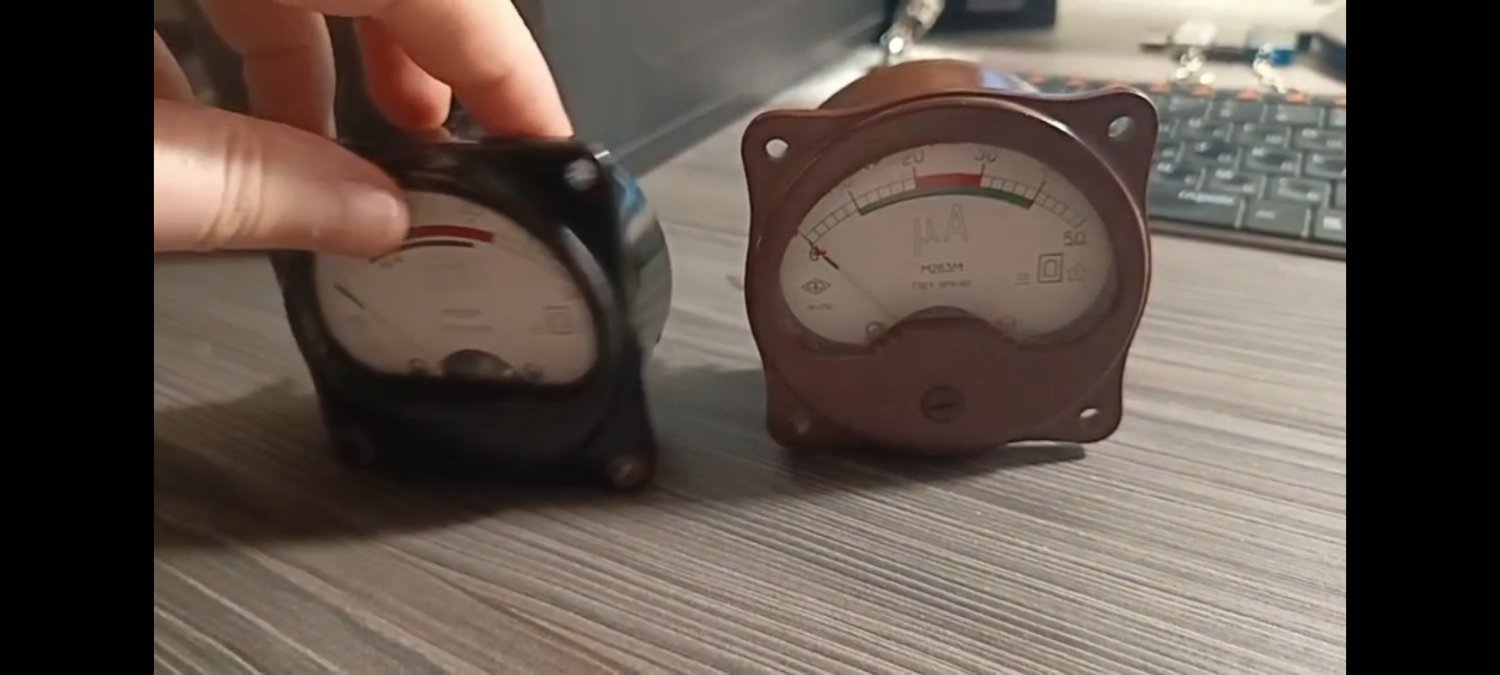

Начал чистовое моделирование корпуса моноблоков... пока основные элементы разместил...дальше боковые панели и элементы дизайна добавлю... щели вентиляционные и т.д....должно получиться красиво...

Обратите внимание, что подстроечные резисторы я разместил на плате со стороны ламп, и в верхней части корпуса предусмотрел отверстия для возможности регулировки и настройки параметров без разбора усилителя... это важный момент для удобства обслуживания и настройки...











  • Like (+1) 1
  • Thanks (+1) 2
Posted

Предложения или замечания по дизайну корпуса принимаются ... Может кто-то кардинально чтото другое предложит? А то я один выдумываю...

Posted
5 часов назад, Климентий сказал:

Предложения или замечания по дизайну корпуса принимаются ... Может кто-то кардинально чтото другое предложит? А то я один выдумываю.

Моё мнение, что нужнО что-то кардинально другое. В таком виде - это ,,сварочный ламповый полуавтомат,, .

Коллективный разум должен поднапрячься :smile-63:

  • Like (+1) 1
Posted
2 часа назад, ЕW2FJ сказал:

Моё мнение, что нужнО что-то кардинально другое. В таком виде - это ,,сварочный ламповый полуавтомат,, .

Коллективный разум должен поднапрячься :smile-63:

Ну... Замечание в формате - это так не пойдет... Звучит как минимум не очень...

Было бы хорошо с конкретными примерами и идеями... А так критиковать каждый умеет... 😂

Posted
10 часов назад, Климентий сказал:

Предложения или замечания по дизайну корпуса принимаются ... Может кто-то кардинально чтото другое предложит? А то я один выдумываю...

Мы ведь с тобой обсуждали эту тему, твой дизайн он самый оптимальный с практической точки зрения. Я планирую подобный, только проще по форме, у меня он больше на бесперебойник будет похож.

Попробую предположить за остальных что они над корпусом еще даже не думали, поэтому не серчай на них.

4 часа назад, ЕW2FJ сказал:

Моё мнение, что нужнО что-то кардинально другое. В таком виде - это ,,сварочный ламповый полуавтомат,, .

Да, и чуть УЗО не забыли!!!
