4 минуты назад, Sergio сказал:

Pinterest в помощь, там много интересных решений на ламповую тему.

Вывод один... Все лентяи 🦥 за исключением пары активных участников...

Все ждут пока им в рот положат готовый пережованный проект

😊

Posted
4 минуты назад, Климентий сказал:

Вывод один... Все лентяи 🦥 за исключением пары активных участников...

Все ждут пока им в рот положат готовый пережованный проект

😊

Вы же всех и разбаловали, взвалив ношу на себя, а теперь прям по Экзюпери.

  • Like (+1) 1
Posted
1 минуту назад, Sergio сказал:

Вы же всех и разбаловали, взвалив ношу на себя, а теперь прям по Экзюпери.

Ну я то для себя делаю... И сделаю в любом случае ... Но хотелось бы мнение и идеи коллег посмотреть и послушать... Хотя бы просто идеи... 💡

Posted
6 часов назад, Климентий сказал:

Было бы хорошо с конкретными примерами и идеями... А так критиковать каждый умеет... 😂

Это не критика, а моё мнение, чтобы было действительно достойная конструкция, и это своего рода помощь. У меня от идей по своим проектам голова пухнет.

  • Like (+1) 1
Posted

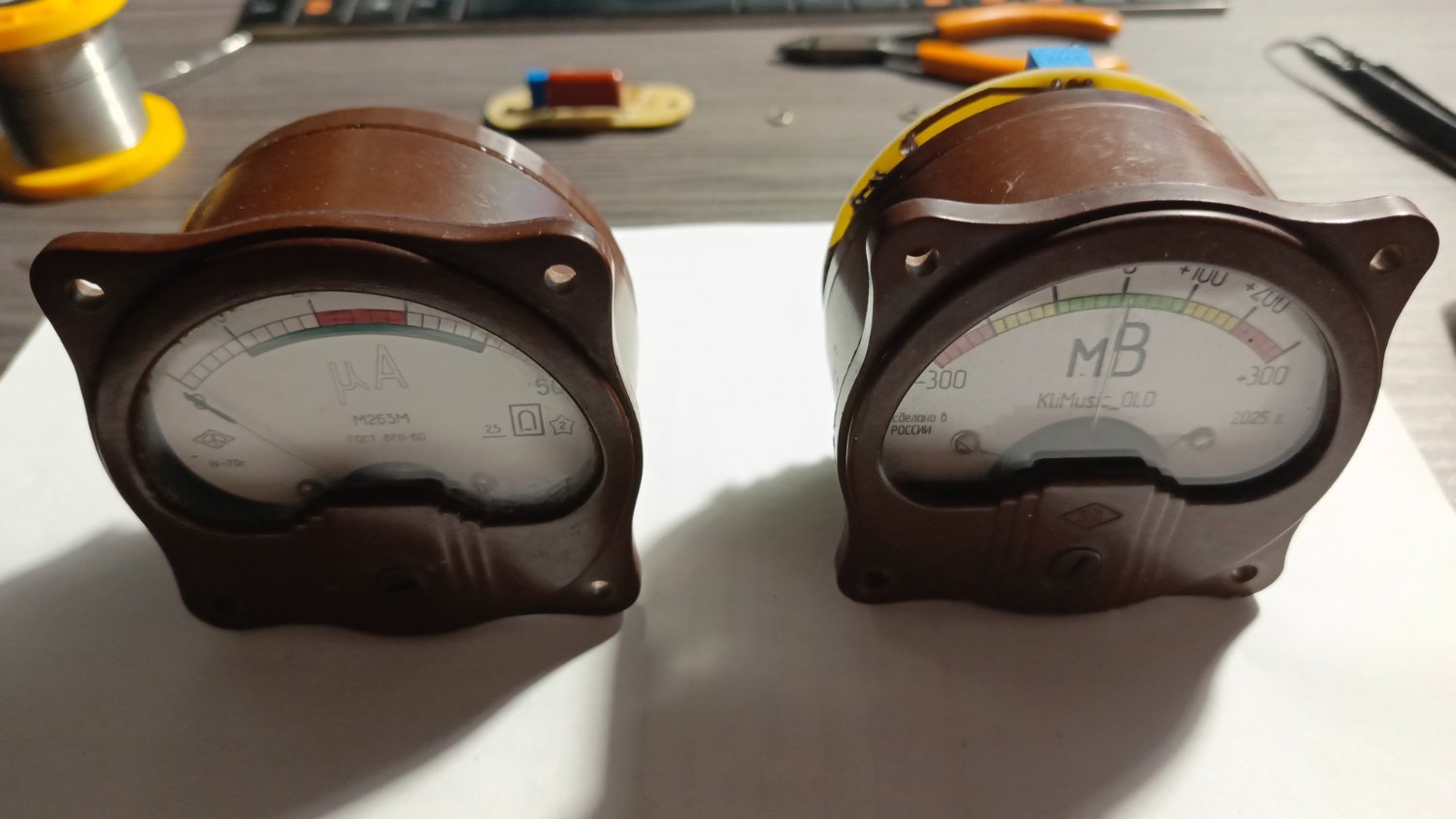

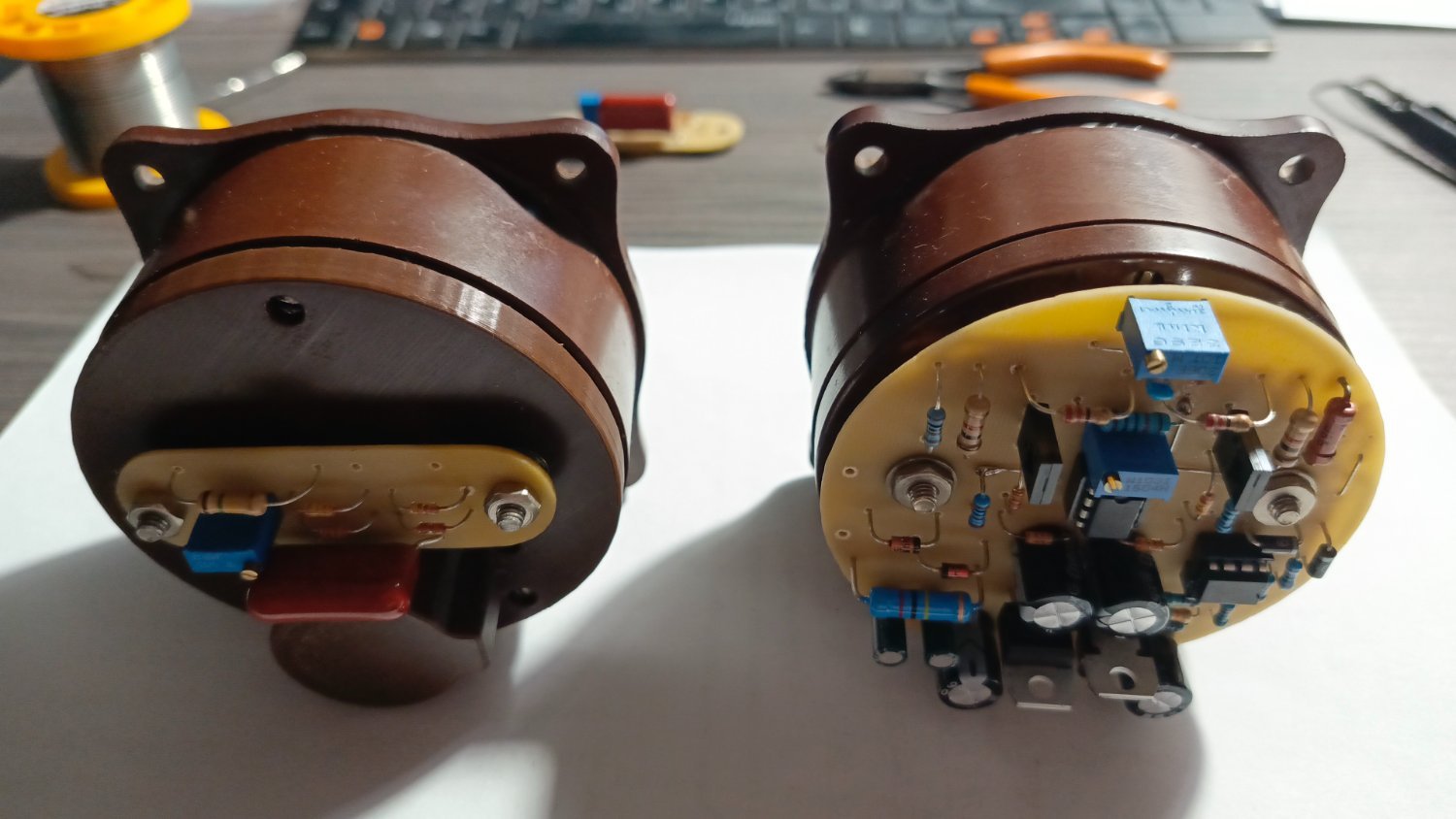

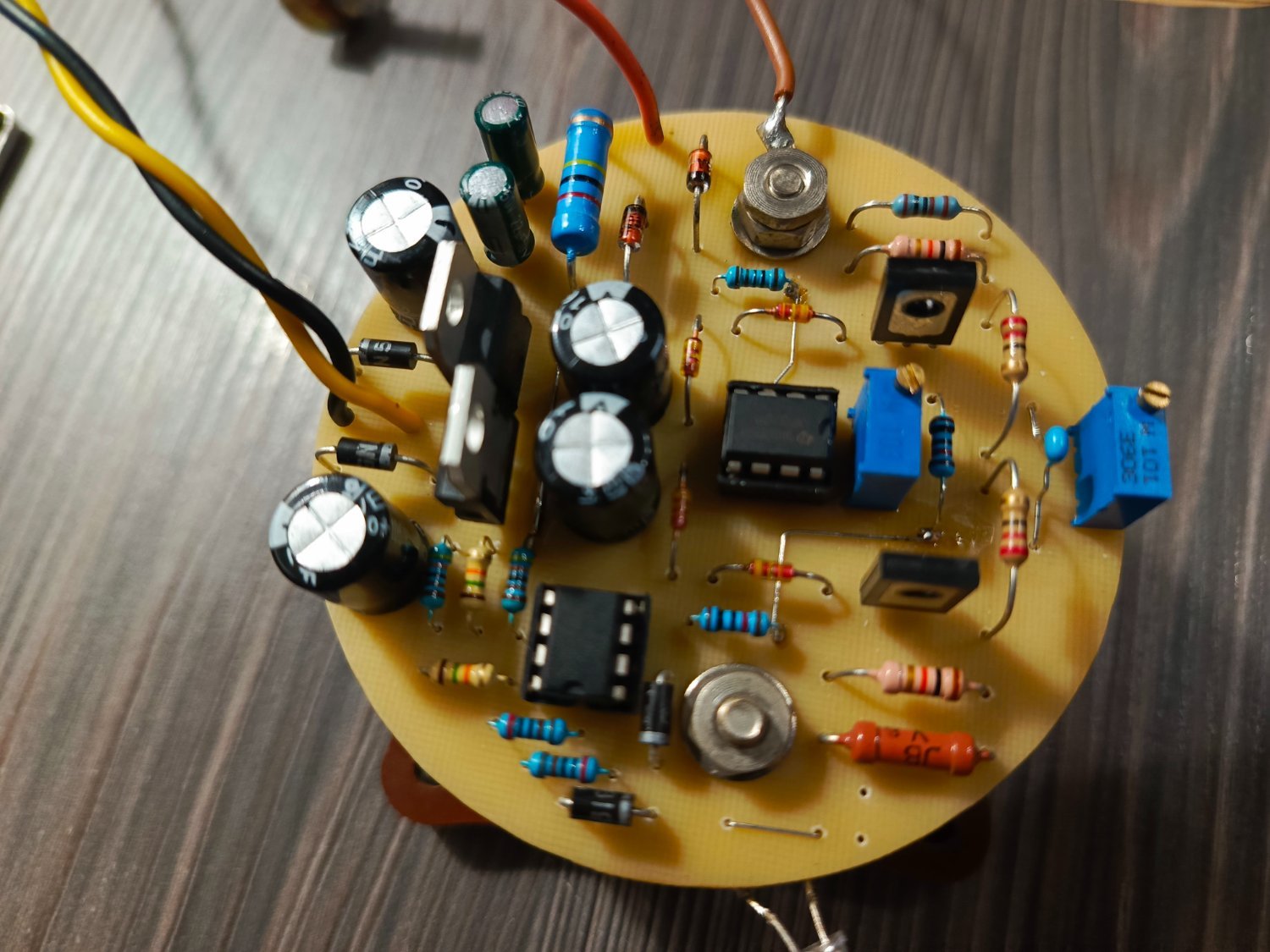

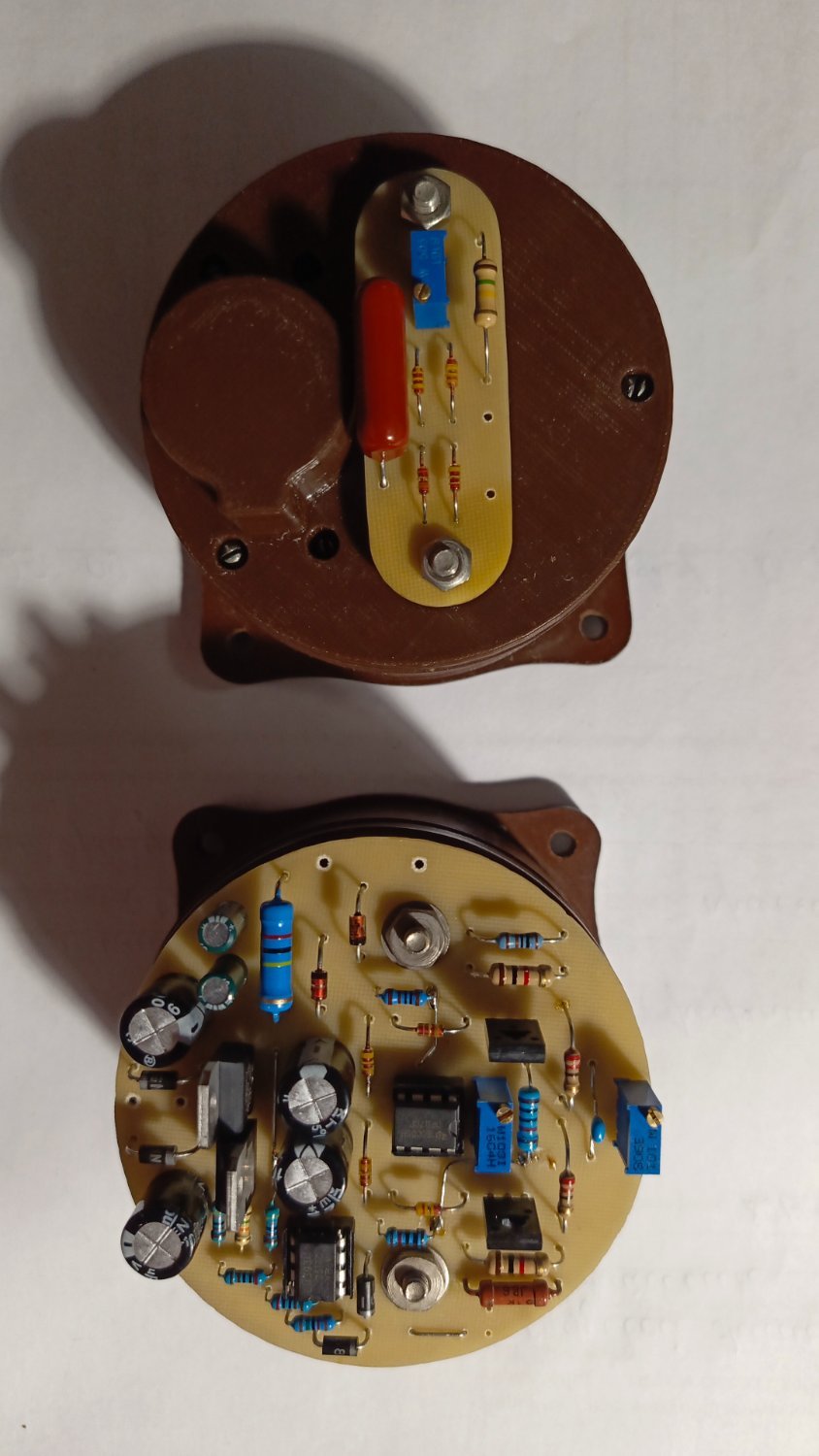

Совершенно очевидно, что архаичный стрелочный прибор тянет за собой весь следующий дизайн. Вокруг прибора ничего иного не накрутишь, кроме приборного ретро.





  • Like (+1) 1
  • Smile 2
Posted
4 часа назад, Климентий сказал:

Ну я то для себя делаю... И сделаю в любом случае ..

Вот конструктивное оформление и пусть будет у всех разное, так интереснее и правильнее. Смотришь,- выберете лучшее и в мелкосерийное производство запустите, как В. Шушурин свой ,,АМФИТОН" :smile-29:

Давно пора воспитанникам А-ПОРТАЛА выходить на большую арену.

  • Like (+1) 2
Posted

Да простят меня сварщики :-)

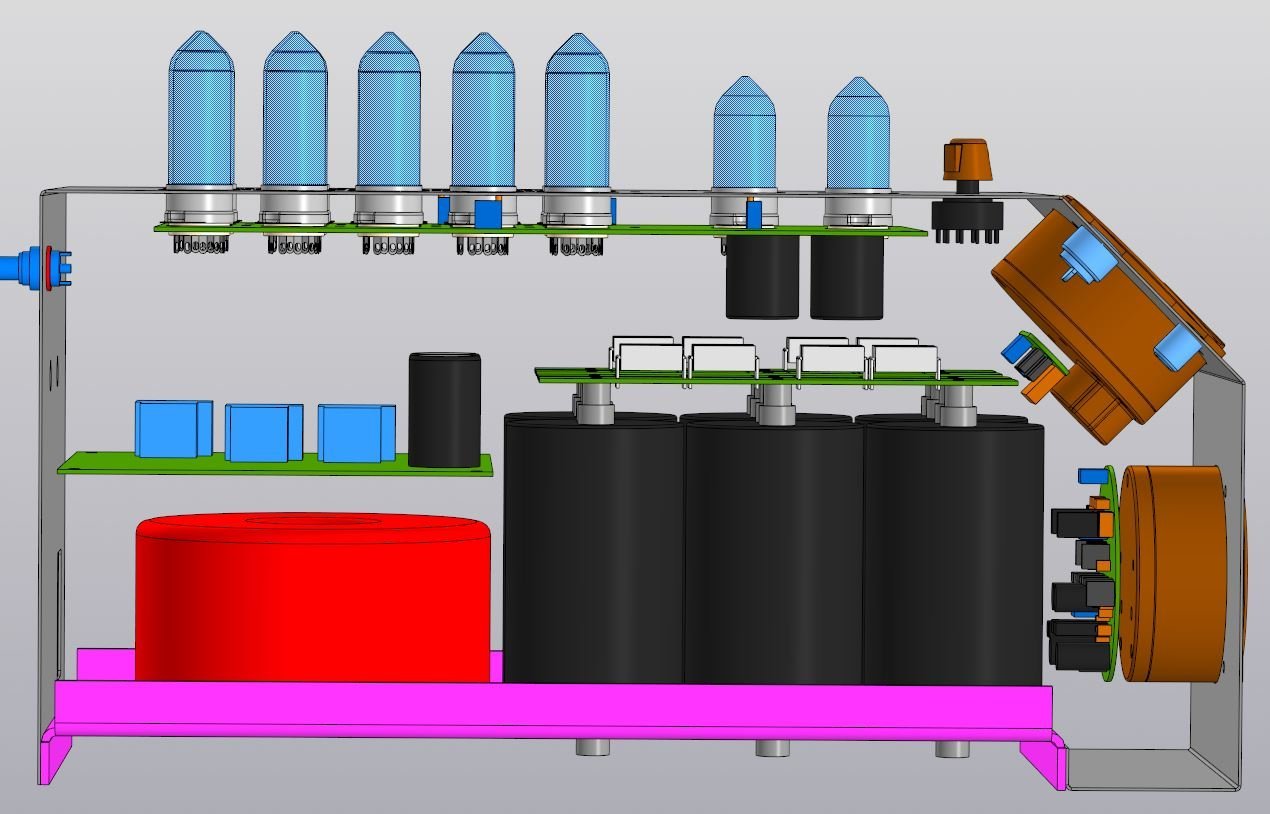

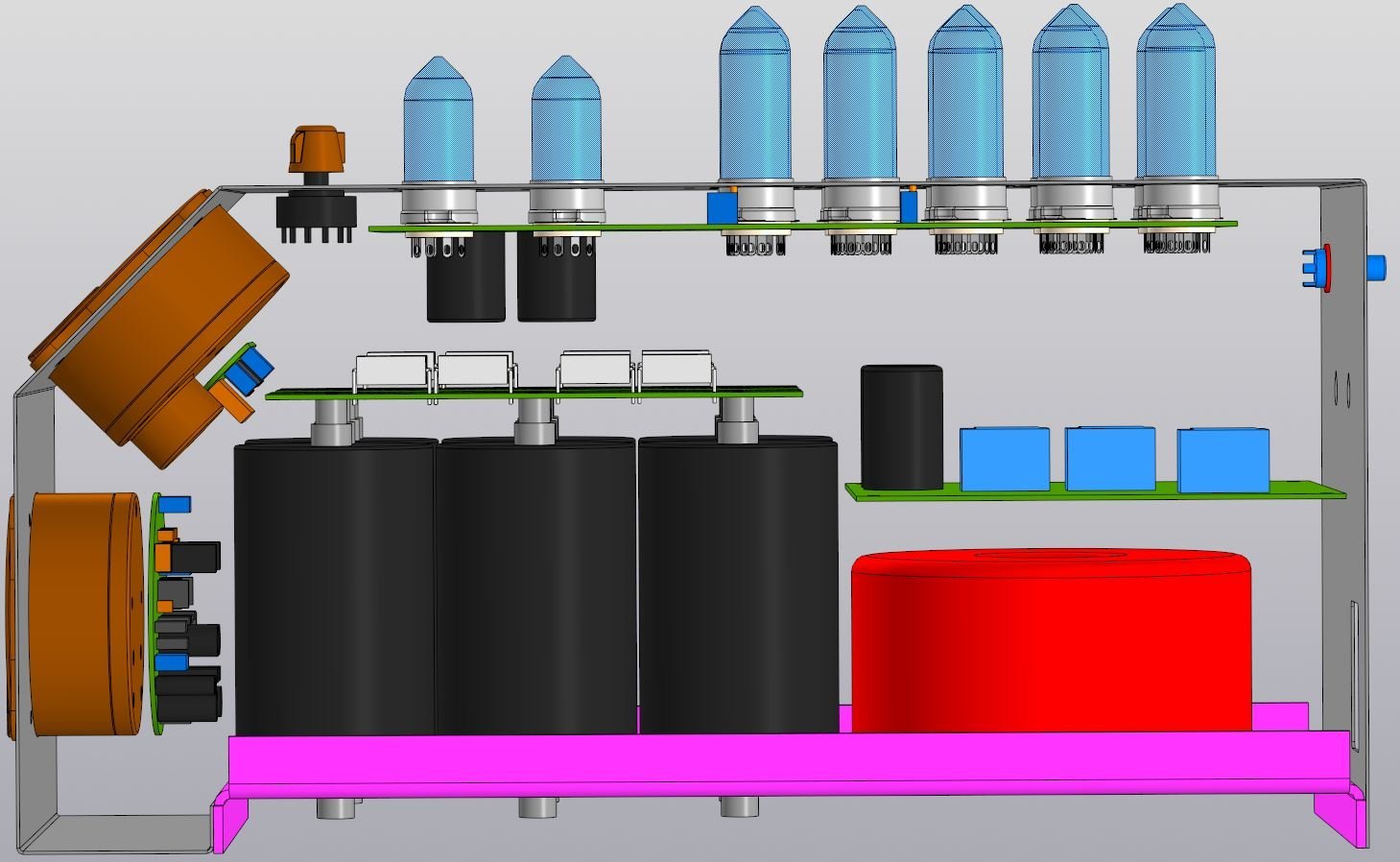

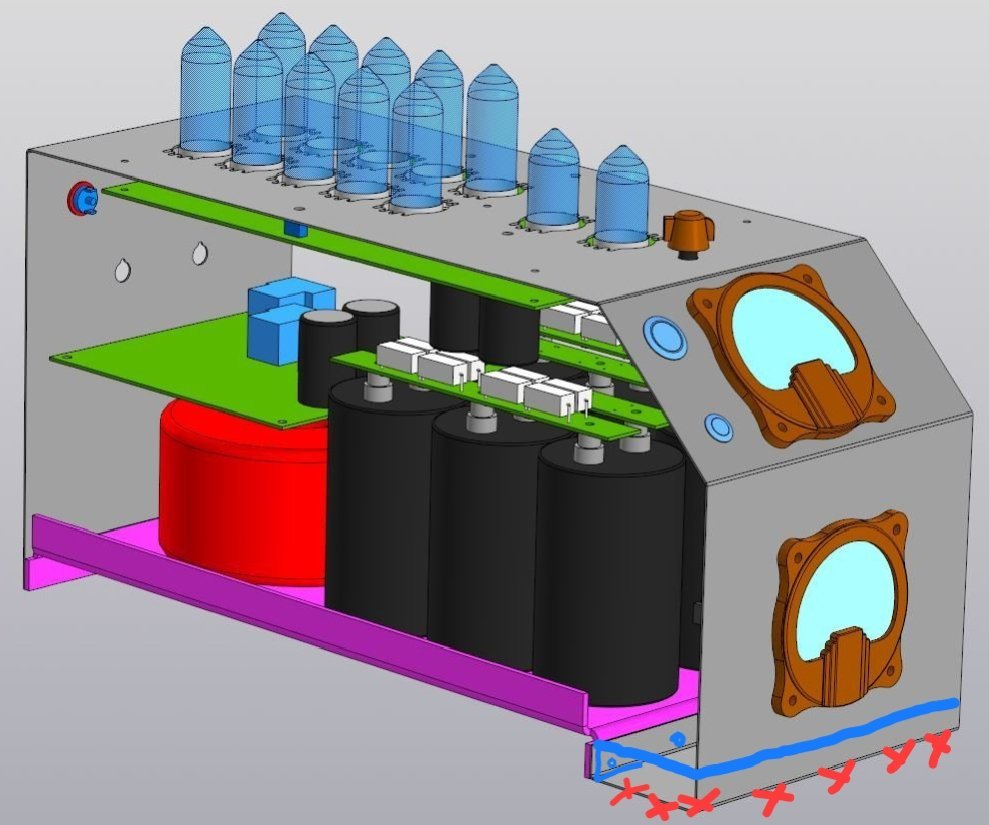

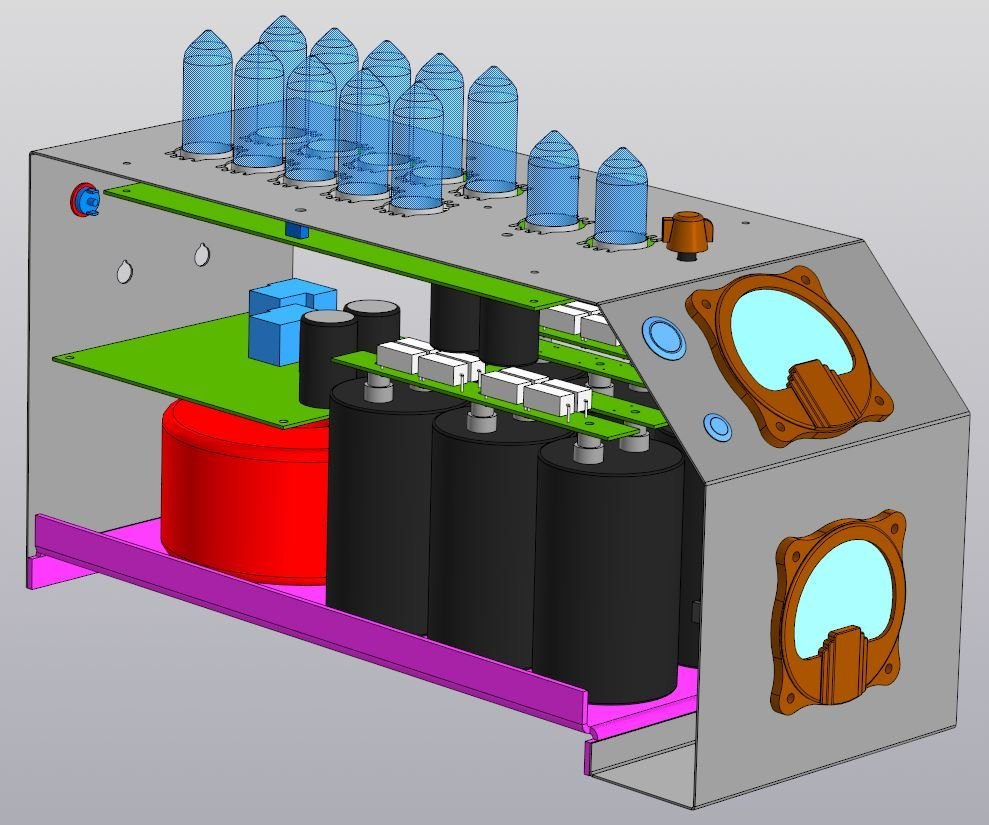

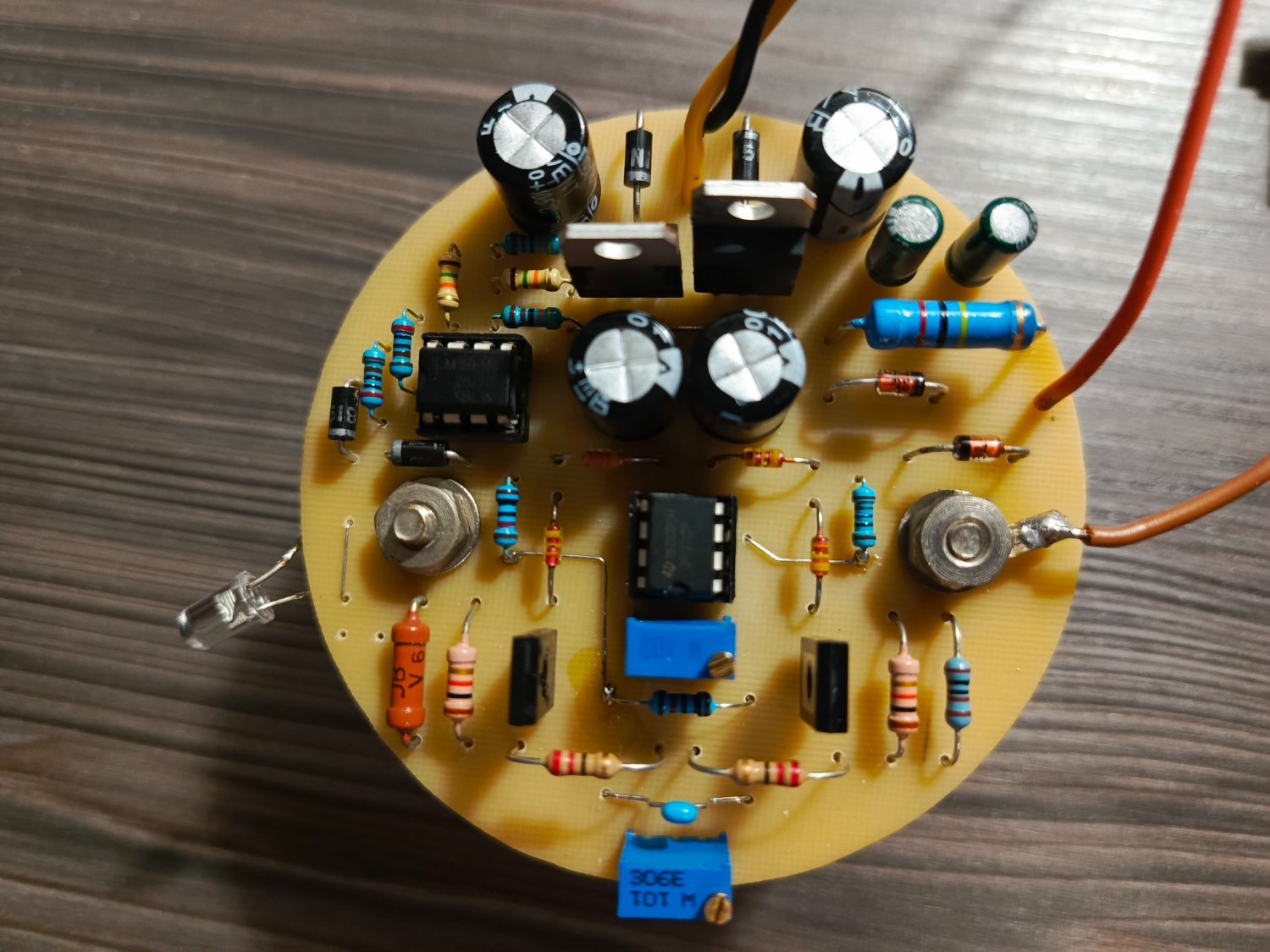

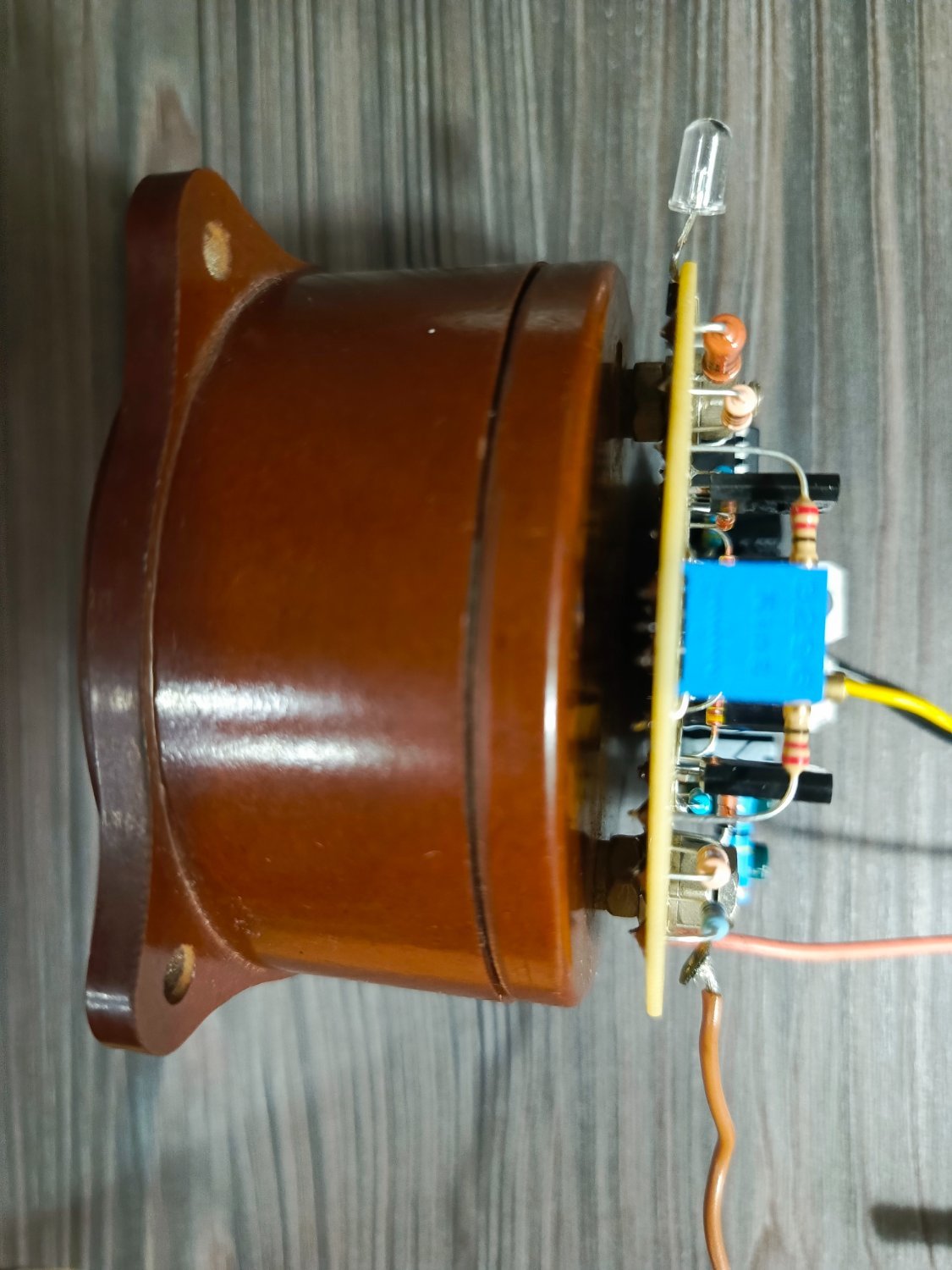

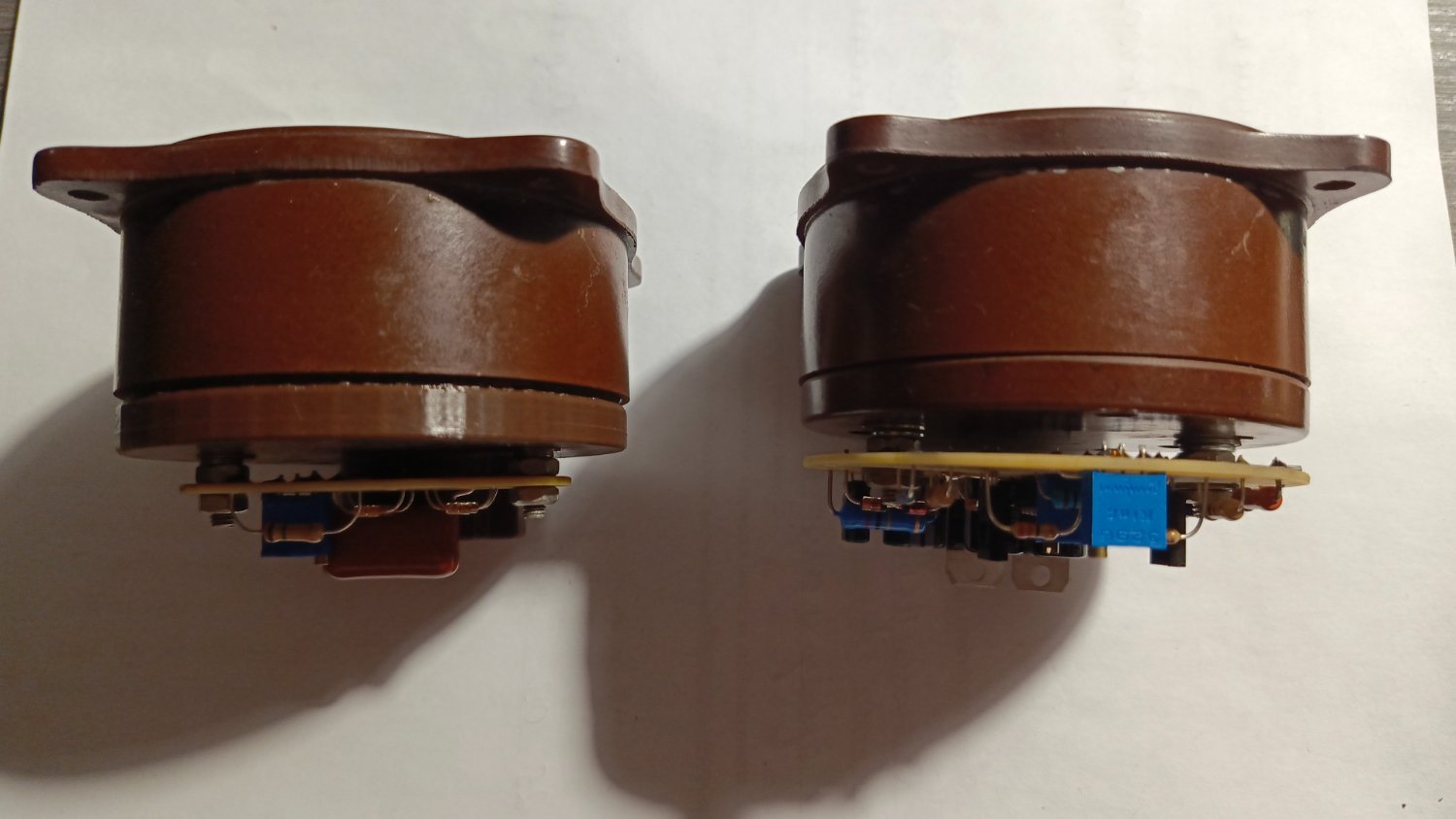

добавил 3D модель кнопки вкл/выкл, входной разъем RCA, платы на индикаторы ...

Но пока такая компоновка на мой взгляд оптимальна... надеюсь элементами дизайна разбавлю скучный сварочный инвертор :-)

продолжение следует...




Posted

Дорисуйте красивую защиту - ограждение ламп, станет лучше, УНЧ не будет такой ,,голый,, .

Posted

Если моноблоки стоят на полу, нижние приборы малоинформативны, трудно считывать и наоборот, если в стойке, то с верхних трудно считывать. Хотя такую печку куда-то задвигать в стойку...  На мой взгляд, приборы должны находиться в одной плоскости вместе с органами управления. Может быть единая, не ломаная, передняя панель под углом, удобным для считывания при разной высоте расположения моноблоков.

Posted
15 минут назад, Сергей А сказал:

Слева внизу очень трудно будет крепеж сделать.
Чем?

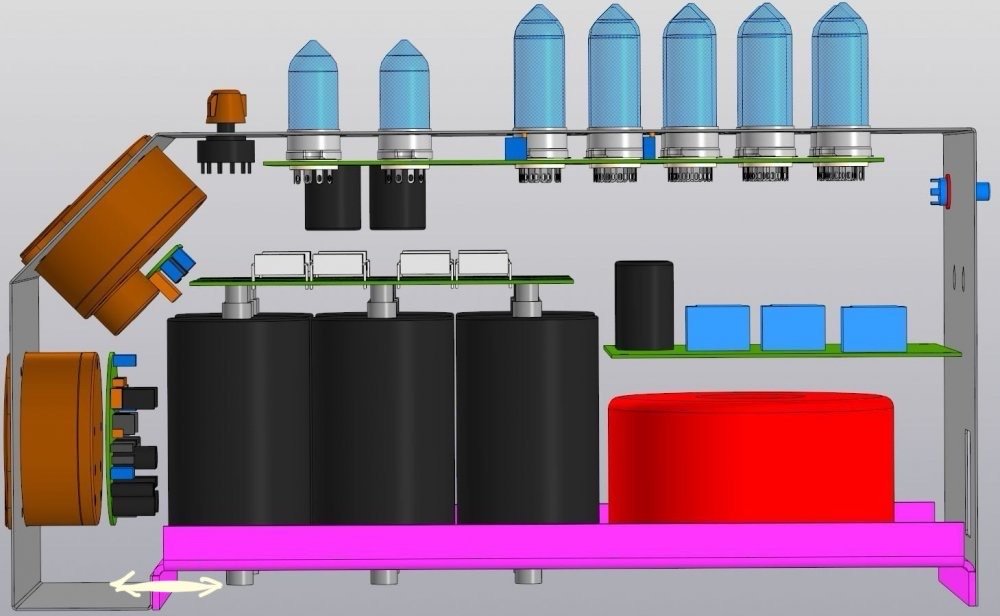

Нижняя несущая продливается вперед до соединения с единой передней наклонной панелью. Может придется поменять местами электролиты и тор...

Posted
7 минут назад, Сергей А сказал:

Слева внизу очень трудно будет крепеж сделать.
Чем?


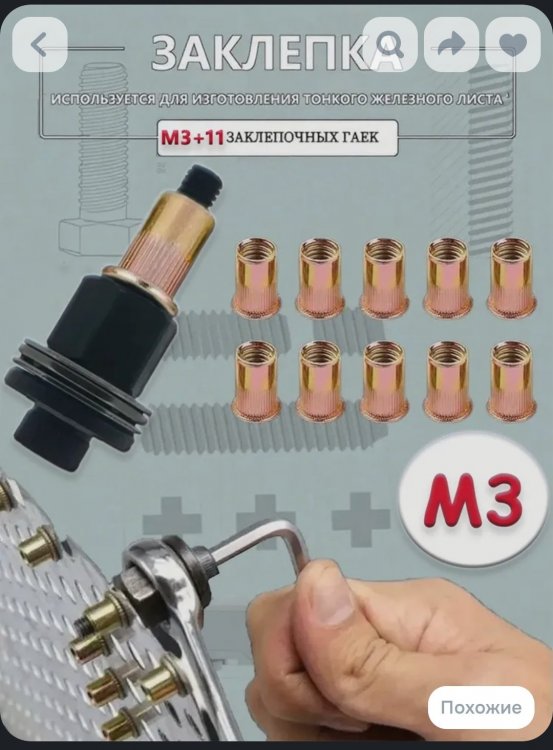

Да, этот узел мне самому глаз режет... Сделать резьбовые заклёпки хочу там... Купил на М3 резьбу... 🔩 и винтиками прикрутить...


Но скорее всего изменю геометрию низа, чтоб создать иллюзию невесомости блока над полом если смотреть с лицевой стороны...


Posted
4 минуты назад, Климентий сказал:

Да, этот узел мне самому глаз режет... Сделать резьбовые заклёпки хочу там... Купил на М3 резьбу... 🔩 и винтиками прикрутить...



Но скорее всего изменю геометрию низа, чтоб создать иллюзию невесомости блока над полом если смотреть с лицевой стороны...

Продливайте низ до передней панели, зачем этот выгиб.

Posted
6 минут назад, grat сказал:

Если моноблоки стоят на полу, нижние приборы малоинформативны, трудно считывать и наоборот, если в стойке, то с верхних трудно считывать. Хотя такую печку куда-то задвигать в стойку...  На мой взгляд, приборы должны находиться в одной плоскости вместе с органами управления. Может быть единая, не ломаная, передняя панель под углом, удобным для считывания при разной высоте расположения моноблоков.

Единая наклонная панель передняя сильно удлинит корпус в нижней части... Блок и так длинной почти 450мм... 😔

Если делать в единой плоскости то вертикально для максимальной компактности...как было в первой модели у меня... Но так совсем грустно... Просто ящик...



  • Like (+1) 1
Posted

Поменяйте местами электролиты и тор. Тор тонкий,  плату над ним может под наклон, в итоге получится наклон передней панели.

Posted
33 минуты назад, ЕW2FJ сказал:

Дорисуйте красивую защиту - ограждение ламп, станет лучше, УНЧ не будет такой ,,голый,, .

Да, так и планировал... Но пока с дизайном ограждения не определился... Художник из меня от слова - ХУДО... Я только чертить умею... А рисовать нет... 😂

Posted

Идея была накладку сделать, типа такой...на стойках 5-6мм от корпуса... А в зоне ламп таких накладок ещё добавить 2-3шт с расстоянием 2см примерно... Пока все это очень условно...




Posted

Плату, которая над тором, нельзя ли закрепить на задней стенке, электролиты поменять местами с тором, тор можно пробовать в двух плоскостях. Уменьшится глубина усилителя и можно подумать о форме передней панели. А верхний переключатель для подключения стрелочника к разным точкам?

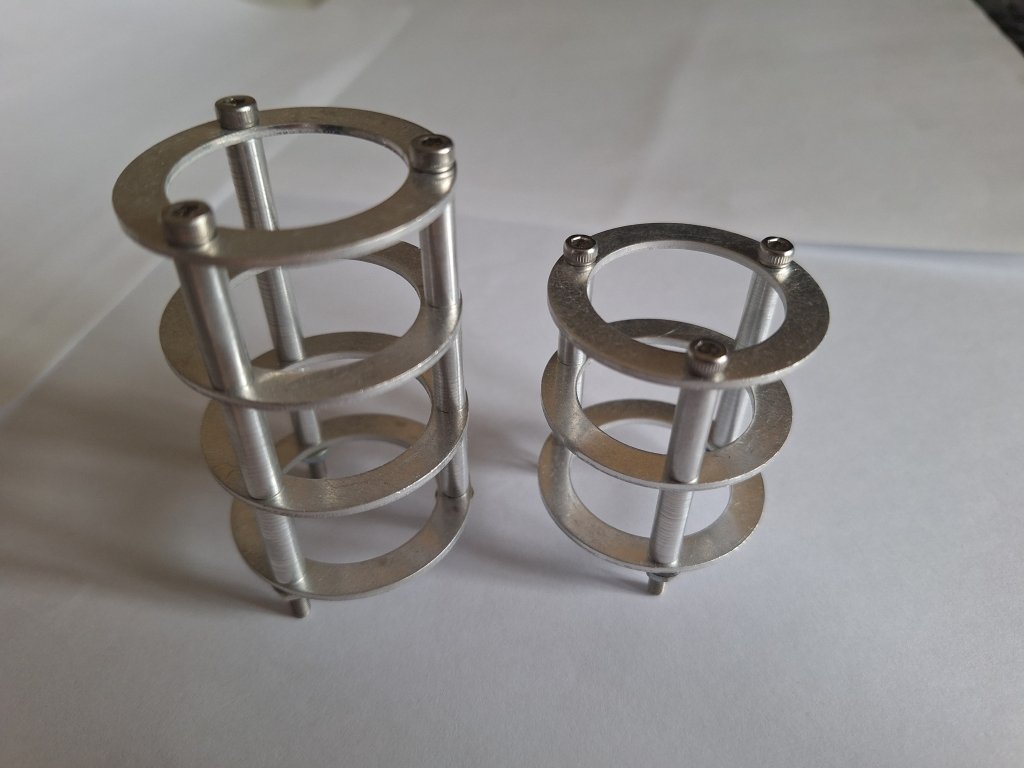

Я делал себе такие. Можно вытянутые, на несколько ламп.

А два стрелочника рядом не помещаются? Я не в теме, что показывает каждый из стрелочников?




Posted

А если плату с лампами разместить внизу слева на шасси высотой 5-6см., справа блок питания разместить - канал Левый. Высота макс. ламп и БП будут почти одинаковы. Шасси, естественно, общее. Другой моноблок - Правый, сделать симметрично: БП - слева, блок с лампами - справа.  Защитная сетка ламп Г- образная. Каждый моноблок будет ниже и ,,ширше" Смоделируйте карандашом на бумаге. :smile-29:

На стенку БП со стороны ламп закрепить зеркальную нержавейку.

Posted
10 часов назад, ЕW2FJ сказал:

А если плату с лампами разместить внизу слева на шасси высотой 5-6см., справа блок питания разместить - канал Левый. Высота макс. ламп и БП будут почти одинаковы. Шасси, естественно, общее. Другой моноблок - Правый, сделать симметрично: БП - слева, блок с лампами - справа.  Защитная сетка ламп Г- образная. Каждый моноблок будет ниже и ,,ширше" Смоделируйте карандашом на бумаге. :smile-29:

На стенку БП со стороны ламп закрепить зеркальную нержавейку.

Такой вариант крутился в голове... 🤕

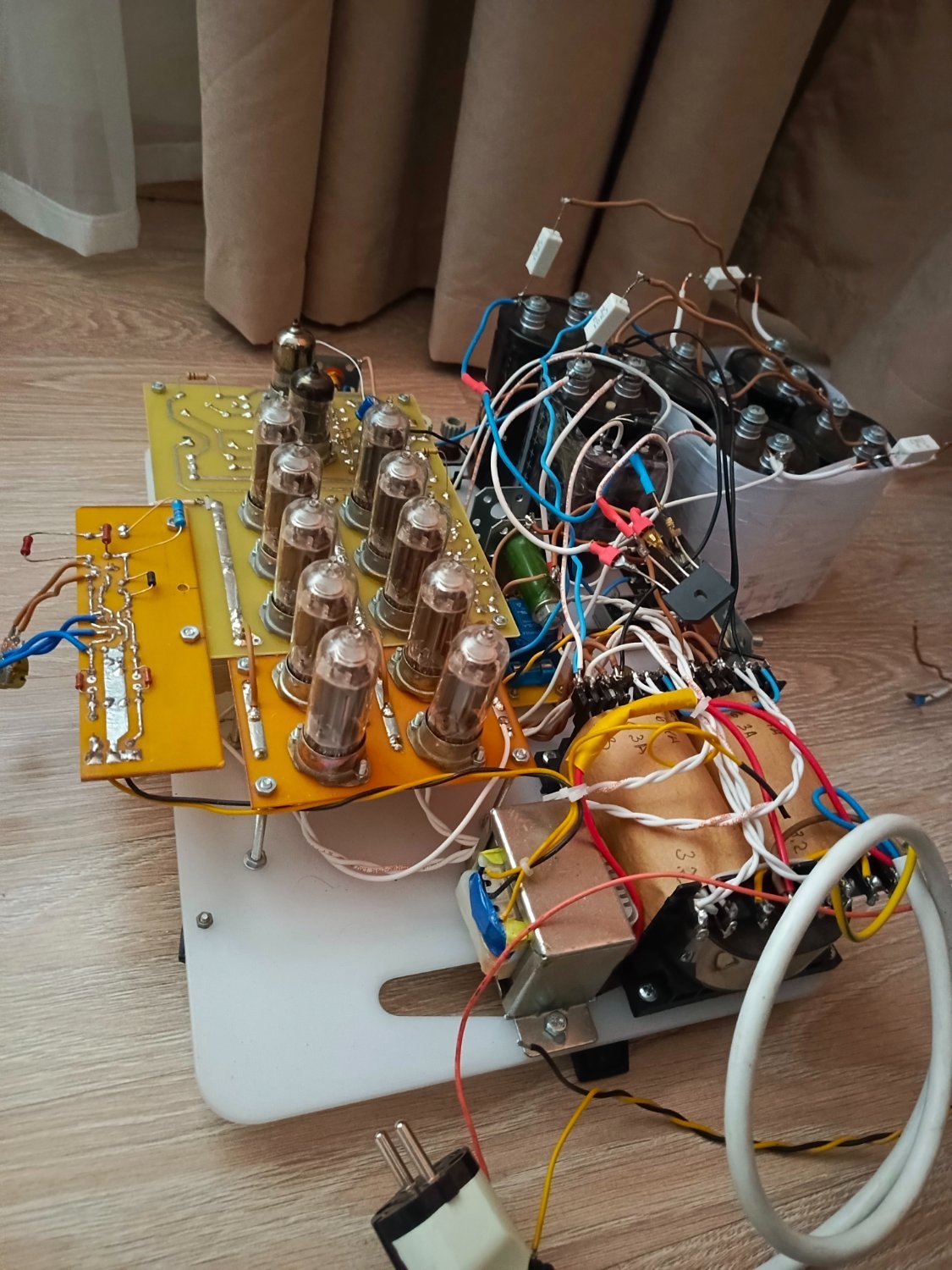

Макет так компоновал на котором отрабатывал схему... На плотском основании все размещал ...

С таким размещением конструктивно сложнее получается конструкция...и доступ к монтажу и наладке... Я ак не крутил, а вариант с вертикальным расположением в плане простоты и удобства оптимальный получается... Только надо как-то облагородить, чтоб смотрелся красиво...




Posted

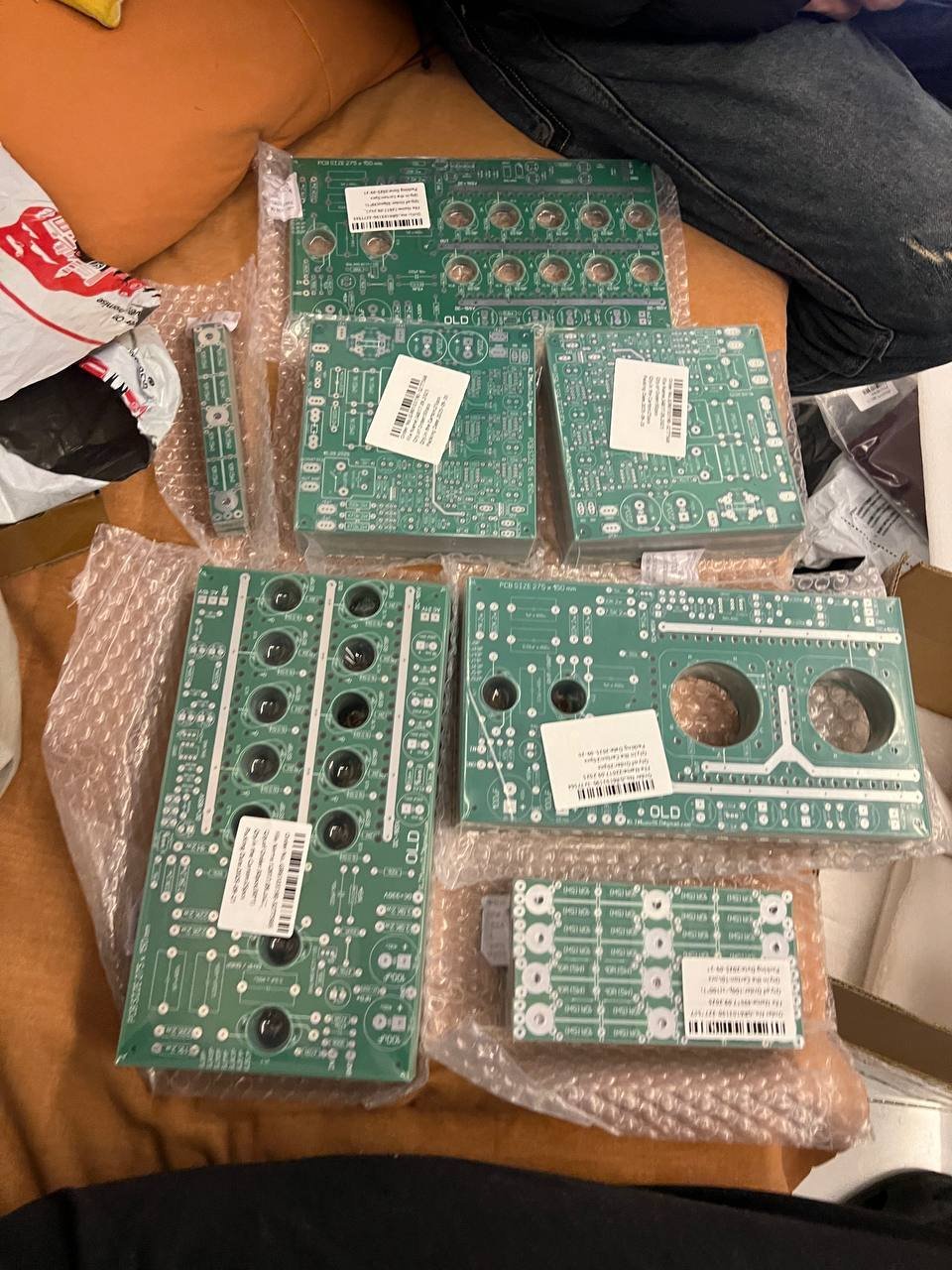

Кстати, на фото выше, 👆 заметьте разницу в тэстеклотектолите... Современный стоит и не меняет свойства, а старый СССР пожелтел от температуры и рассыпается...

Posted
6 часов назад, Климентий сказал:

Кстати, на фото выше, 👆 заметьте разницу в тэстеклотектолите... Современный стоит и не меняет свойства, а старый СССР пожелтел от температуры и рассыпается...

Я бы установил ламповые панели на листе из алюминия 2-3мм., а плату закрепил к ней через втулки 5мм.

Р.S. ....Даже если весь мир не согласен с вами, это вовсе не означает, что вы не правы.





  • Like (+1) 1
Posted

да, температура будет ну очень большая на стеклотестолит, а он держит 140С

Posted

Я в начале обсуждения почему-то подумал, что речь идёт об изготовлении OTL на 6С18С, вот и писал, что нужно поднять панельки над шасси из металла. Сегодня открыл глаза по шире и увидел ...

Установка панелей 6С19П на стеклотекстолит, даже через прокладки - это недопустимая ошибка, плата будет испорчена от сильного нагрева.

Posted
3 часа назад, ЕW2FJ сказал:

Я в начале обсуждения почему-то подумал, что речь идёт об изготовлении OTL на 6С18С, вот и писал, что нужно поднять панельки над шасси из металла. Сегодня открыл глаза по шире и увидел ...

Установка панелей 6С19П на стеклотекстолит, даже через прокладки - это недопустимая ошибка, плата будет испорчена от сильного нагрева.

http://www.troelsgravesen.dk/T16OTL.htm все а пшатах собрано...

А касательно нашего проекта, на макете измерялась температура платы в самом эпицентре температуры при прямом нагреве излучением от неприкрытых ламп... Температура не превышала 120 оС...

А итоговый готовый проект будет греться меньше, тк плата закрыта от излучения корпусом ... На плату будет переходить только часть тепла за счет теплопроводности прокладок с небольшой площадью контакте... Я уверен что перешера платы не будет...а все тепло излучения от ламп будет поглощаться верхне частью корпуса или отражаться, т.к корпус будет из зеркальной нержавейки...

  • Like (+1) 2
