Recommended Posts

Posted
9 минут назад, Климентий сказал:

Почему не делают корректоры с выходом 1 в к примеру?

Делают, если ставится такая задача.

Posted

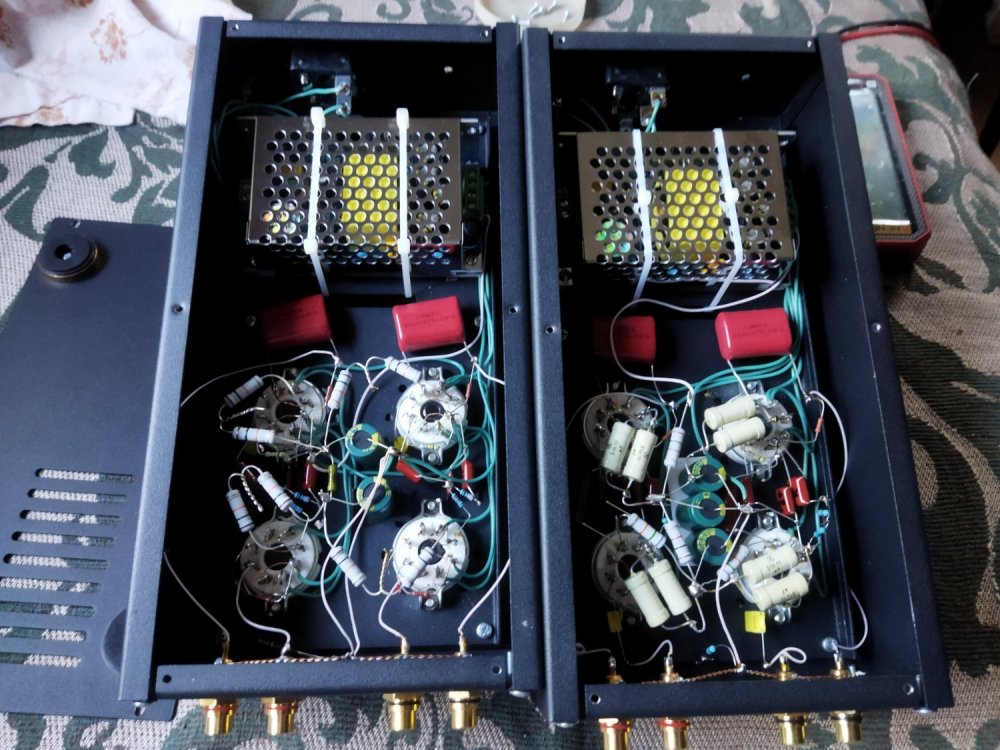

Закончил проект на 6Ж3, с усилением, кстати, 230, кому интересно, осталось закрыть крышку (слева 6Ж4, в апреле был сделан):

Меандр 1 и 10 кГц, скорость нарастания полок 16 мкС...IMG_20241122_143305.thumb.jpg.068d7842c27f5114d488445abc2470e2.jpg




  • Like (+1) 1
Posted
29 минут назад, СЮТ сказал:

Закончил проект на 6Ж3, с усилением, кстати, 230, кому интересно, осталось закрыть крышку (слева 6Ж4, в апреле был сделан):

Меандр 1 и 10 кГц, скорость нарастания полок 16 мкС...IMG_20241122_143305.thumb.jpg.068d7842c27f5114d488445abc2470e2.jpg




Кстати. Хомуты для крепления блока питания не лучшее решение. Хомуты со временем становятся хрупкими и рассыпаются. Блок питания может быть источником короткого замыкания. ⚠️

  • Like (+1) 1
Posted
Только что, Климентий сказал:

Хомуты для крепления блока питания не лучшее решение. Хомуты со временем становятся хрупкими и рассыпаются.

Меня как-то вынудили на металлические, недорого, кстати.

  • Like (+1) 1
Posted
1 час назад, СЮТ сказал:

Закончил проект на 6Ж3, с усилением, кстати, 230, кому интересно, осталось закрыть крышку (слева 6Ж4, в апреле был сделан):

Меандр 1 и 10 кГц, скорость нарастания полок 16 мкС...IMG_20241122_143305.thumb.jpg.068d7842c27f5114d488445abc2470e2.jpg




Накалы питаете импульсниками?

Posted

И анод и накал - ИБП. Один блочок. Накал стабилизирован.

Про хомуты - эти стоят у меня на улице, пластиковую изгородь держат, в мороз и жару, и так 10 лет подряд - живее всех живых. Они из первичного сырья сделаны. А вот чёрные - из вторички, сажи в неё добавили и отлили, точно умрут скорее...

А сам блочок ещё и приклеен, эпокси, хомуты на подхвате...

Posted
4 часа назад, СЮТ сказал:

И анод и накал - ИБП. Один блочок. Накал стабилизирован.

Про хомуты - эти стоят у меня на улице, пластиковую изгородь держат, в мороз и жару, и так 10 лет подряд - живее всех живых. Они из первичного сырья сделаны. А вот чёрные - из вторички, сажи в неё добавили и отлили, точно умрут скорее...

А сам блочок ещё и приклеен, эпокси, хомуты на подхвате...

НЕ верно... " черные" для наружного применения - не боятся ультрафиолета (который их разрушает), а белые для внутреннего применения...

  • Like (+1) 3
Posted

Светлеет грусть - когда цветут цветы...

Город Мастеров...

Знатоки Хомутов...

А мы тут с какими-то корректорами...

Окончательная редакция Чёрной Пантеры сложилась, звук впечатляет, шума "рогатого скота" нет, только лёгкий шумок ламп, на полной громкости, входное сопротивление 150 кОм (по заветам тов. Сухова), усиление около 40 дБ:63.JPG.7fb3dfcc858c5dad77f02f1d7390f396.JPG

  • Like (+1) 1
  • Thanks (+1) 1
Posted

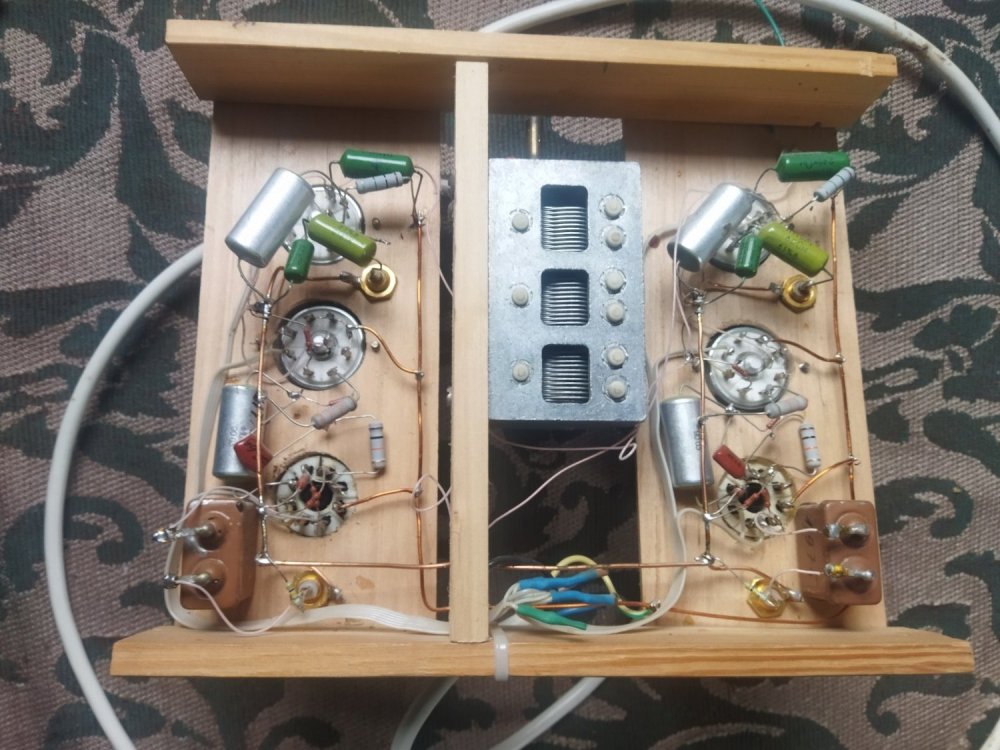

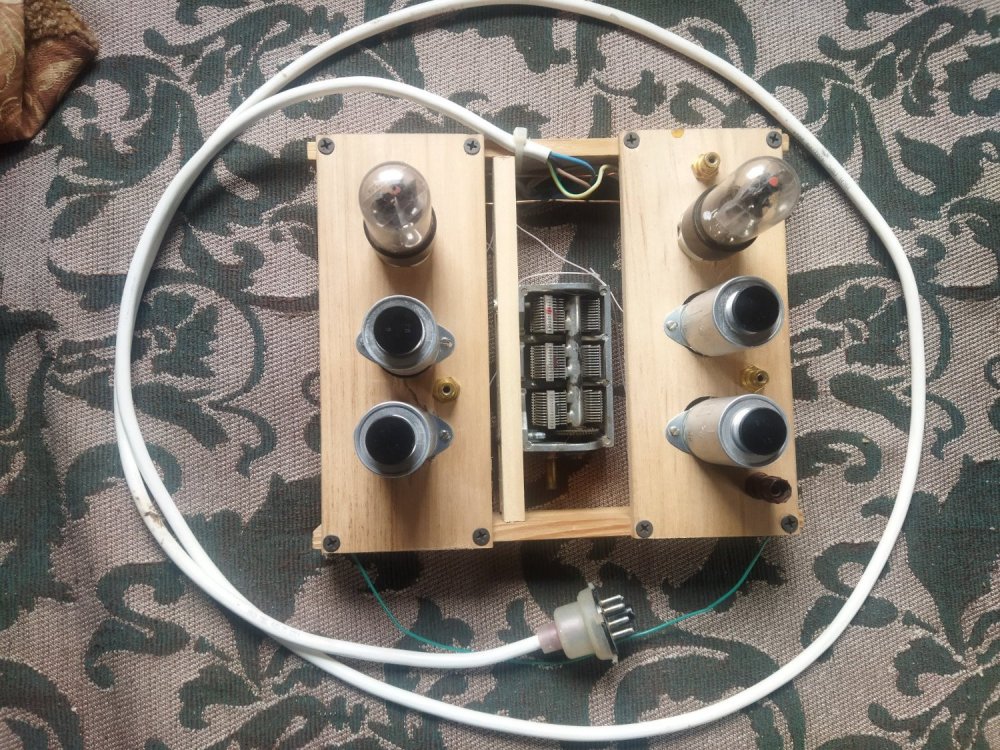

Начальник транспортного цеха (наливает из графина):

- Снял со стены, протёр пыль, зафиксировал один полумакет, действующий:


Полностью в дереве, без единого экрана, висел на деревянной стене...

Материал - сосна, липа.

Схема прилагается:



  • Like (+1) 2
  • Thanks (+1) 1
Posted
4 часа назад, Aloizio сказал:

Напряжение питания соединёно с корпусом через шкурку второй лампы.. . Это опечатка или смелый инженерный шаг?

Помнится, в древнем генераторе НЧ был катодный повторитель на 6п9. Вот там именно этот вариант имел место.

Posted

У 12Ж1Л внешний экран всегда заземлён, через ключ панельки, так что это и опечатка и не опечатка, как-то так... На монтаже всё видно!

Вообще, замечательная лампа, у меня ещё есть МС вариант корректора, и тоже - в дереве!))...

Posted

Вчера вечером с удовольствием послушал деревянный аппаратик - музыкальная штучка получилась!...

А ночью ещё и испытал его меандром, появились мысли об модификации, благо конструкция такова, что не надо разуваться, чтобы помочиться (снять верхнюю крышку, упс...)):

dso_01_01_00_09_05.jpg.1328fcdc32764aa40ad2f4553df6d7f1.jpgdso_01_01_00_24_56.jpg.d59de9aef4a510c6837699459c9cef77.jpg

Разница в каналах есть, для большей точности надо ставить подстроечный конденсатор в один или в оба канала, тот самый, что вызывал недоумение в схеме Неофит от ЮАМ, и ещё надо точнее подстроить тау 318 мкс - есть над чем поработать!

Фончик (не фон!) есть, разумеется, на полной громкости, а на комфортной его не слышно...

  • Like (+1) 1
Posted

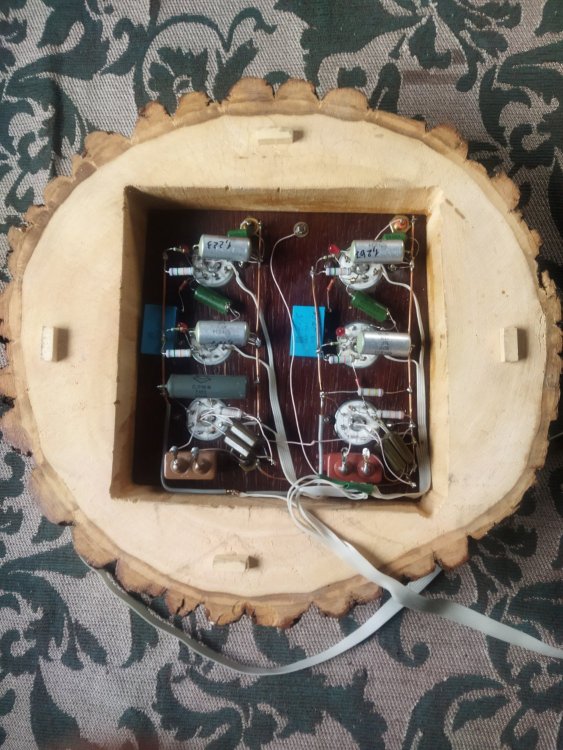

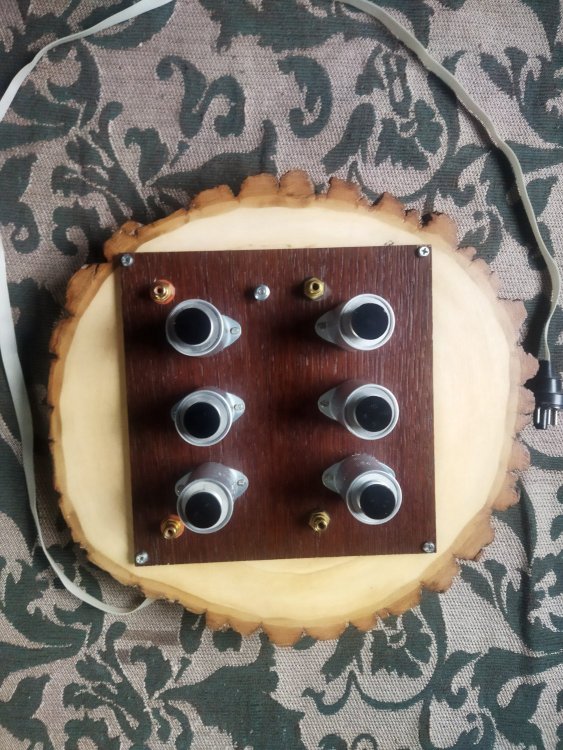

К нашим баранам, вернёмся - ещё один локтальный, он изначально ММ (такой заказ поступил, прислали панельки, для этого,  человек потом сделал -  остался доволен).


Свой вариант я переделал в МС. Срез столетней липы образовался после урагана в мае 2017, наломал он дров вокруг храма правосланого, в котором мы с другом служили разнорабочими в своё время, разгребали мы последствия два дня и вот, такую плашку вырезал случайно)) При прогреве она пахнет ладаном, пропиталась им за свою жизнь...

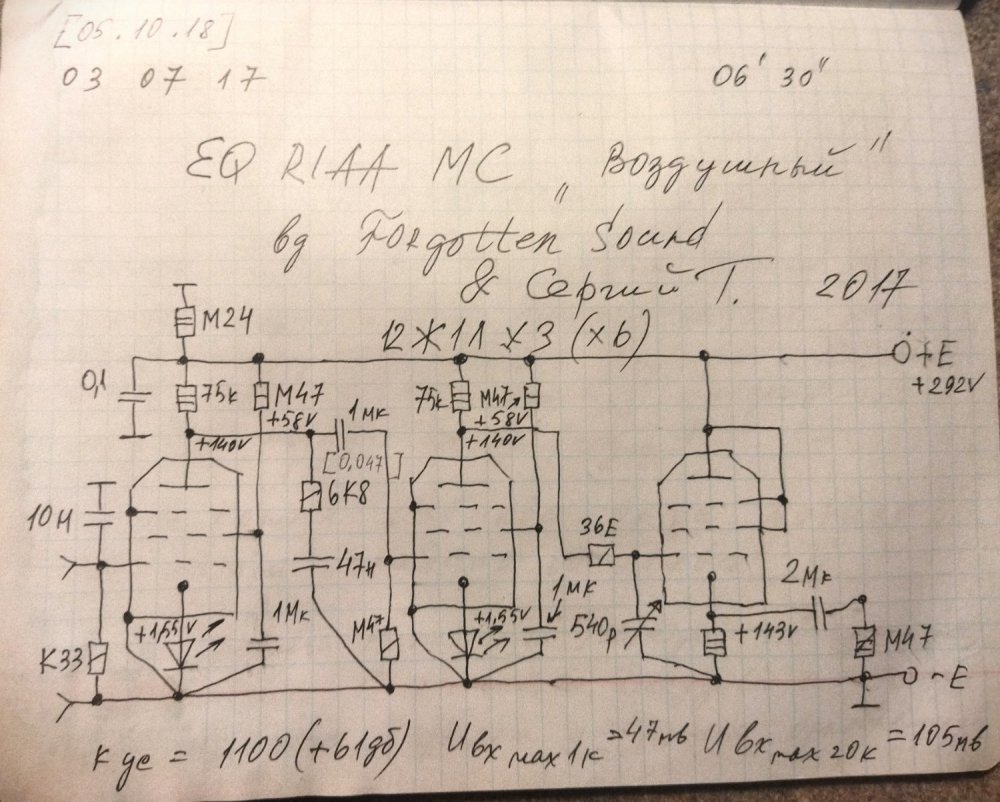

Схемы обоих вариантов прилагаю:

1241915134_.jpg.4888251382c4f51e632098c4624c1e74.jpg.thumb.jpg.be3b0ce4bb3659523aab41771a24f23a.jpg

На этой поляне просто делюсь своим опытом, ничего и никому не навязываю, а также - ничего и никому не должен!

Спасибо за понимание!





  • Like (+1) 3
Posted
В 24.11.2024 в 10:57, СЮТ сказал:

Светлеет грусть - когда цветут цветы...

Город Мастеров...

Знатоки Хомутов...

А мы тут с какими-то корректорами...

Окончательная редакция Чёрной Пантеры сложилась, звук впечатляет, шума "рогатого скота" нет, только лёгкий шумок ламп, на полной громкости, входное сопротивление 150 кОм (по заветам тов. Сухова), усиление около 40 дБ:63.JPG.7fb3dfcc858c5dad77f02f1d7390f396.JPG

За счёт чего на сетке первой лампы  -0,4 В?

Posted
Только что, KAI сказал:

За счёт чего на сетке первой лампы  -0,4 В?

За счёт обратного тока сетки.

Posted

У нас на портале, не так уж и много народу, которые что-то делают, и делятся этим.

Не надо людям бить по рукам, и просить их обозначить флажки.

Ещё на старом АП, когда Сергей выкладывал много схем, то тоже нашлись люди, которые вставляли палки в колёса, и я подозреваю что из-за этих деятелей, Сергей перестал выкладывать свои наработки.

Меня порадовало, что Сергей вновь, через несколько лет, начал публиковать свои схемы.

Но некоторым товарищам надо залезть под шкуру.

Сергей, всегда ответит, на нормально поставленный вопрос. Но если видно невооружённым глазом что его пытаются троллить, то тут извиняйте, вам и отвечают, что вам ничего не должны.

Флажки ему выставить надо... Успокойтесь уже.. Просто смотрите здесь схемы, а троллить можете продолжать в других местах.

  • Like (+1) 8
Posted

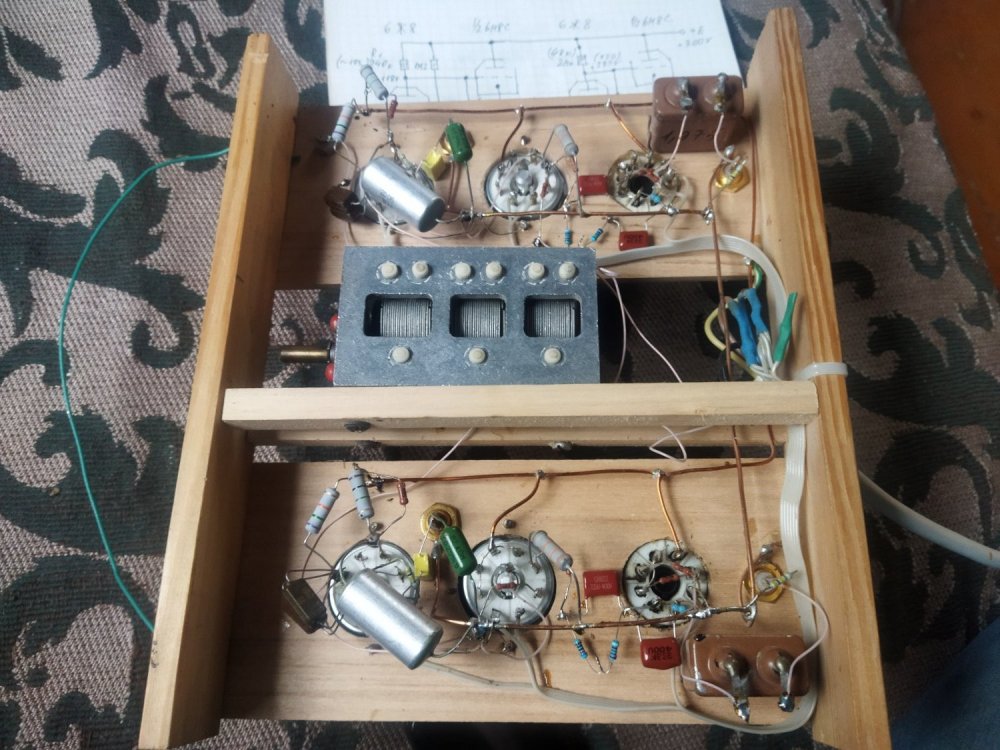

Подрихтовал ночью корректор, в свете последних решений корропостроения, усиление - заветная соточка, мах входное на 1 кГц - 250 мв, что для лампы результат - средний, а для полупроводников - недостижимый, пик усиления 30 Гц (РИАА - 78), осталось послушать и повесить на стену, пыль собирать:


Ещё бы надо ручку КПЕ вывести на переднюю панель, но это как получится...

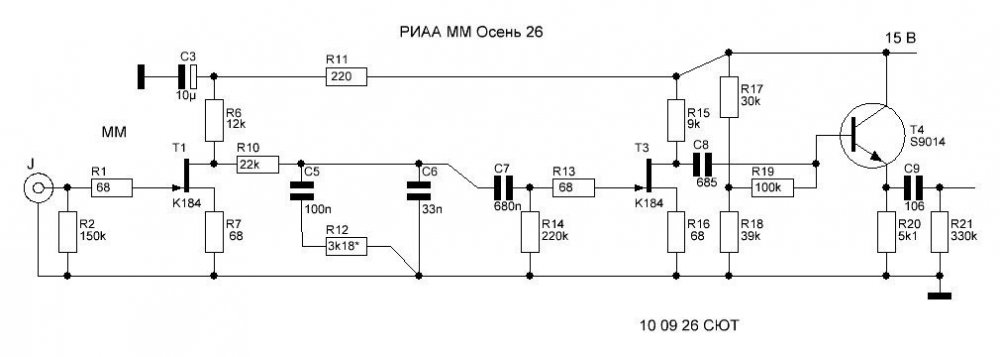

Схему прилагаю:


...Ночное рандеву,

   на бульваре Роз...

  • Like (+1) 3
