Я делал корректор на микросхемах с ИБП, там шум было слышно, хоть и совсем негромко - этакий высокочастотный треск.

Posted
2 часа назад, RSD сказал:

  Так понимаю, что питается корректор от ИБП. Это как-нибудь слышно?

На полной громкости усилителя, при которой дины вылетят из МС, слышен "шум рогатого скота", как говорят китайские инженеры, или это в гугловском переводе, похож этот НЧ звук на "катание камней", термин из магнитной записи, он проявляется на ферритовых головках записи, при выведении тока подмагничивания на оптимум, на нормальной громкости ничего не слышно.

Posted
5 часов назад, СЮТ сказал:

на нормальной громкости ничего не слышно.

  Это же обычный китайский ИБП с али?

Posted

Да. Обыкновенный. Первые были сырые, и мне даже бракованные попались, деньги вернули, и по моей переписке с производителем их доработали, теперь гораздо лучше стали...

Posted

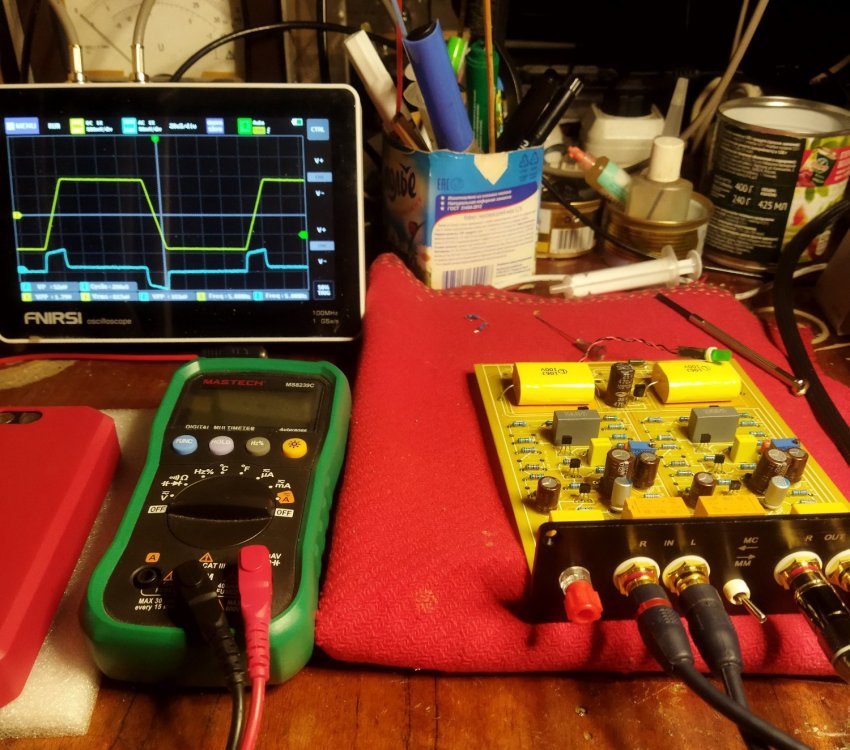

Закончил монтаж, осталось в некий дурацкий корпус плату вставить и послушать...

Замеры показали такую картину - по входу на 1 кГц максимум 240 мВ rms, что для лампы маловато, для транзисторов - недостижимо, а по жизни - более, чем достаточно...

Если R9 увеличить вдвое, смещение лампы увеличится и максимум поднимется, но - оставлю так, надо послушать...

Параллельно головке резистор пока ставить не буду, по той же причине...

R10 можно выкинуть, или уменьшить до 100 Ом, это датчик тока...


РИАА 6Ж3.JPG

  • Like (+1) 1
Posted

Пока 6Ж4, её знаю вдоль и поперёк, о трёшке судить рано, но опыт приобрёл очень интересный, мотаю на ус))...

Во всяком случае, для входного каскада 6Ж3 годится, однозначно!



  • Like (+1) 2
Posted
23 часа назад, СЮТ сказал:

Закончил монтаж, осталось в некий дурацкий корпус плату вставить и послушать...

Замеры показали такую картину - по входу на 1 кГц максимум 240 мВ rms, что для лампы маловато, для транзисторов - недостижимо, а по жизни - более, чем достаточно...

Если R9 увеличить вдвое, смещение лампы увеличится и максимум поднимется, но - оставлю так, надо послушать...

Параллельно головке резистор пока ставить не буду, по той же причине...

R10 можно выкинуть, или уменьшить до 100 Ом, это датчик тока...


РИАА 6Ж3.JPG

АЧХ данной схемы измеряли?

Posted

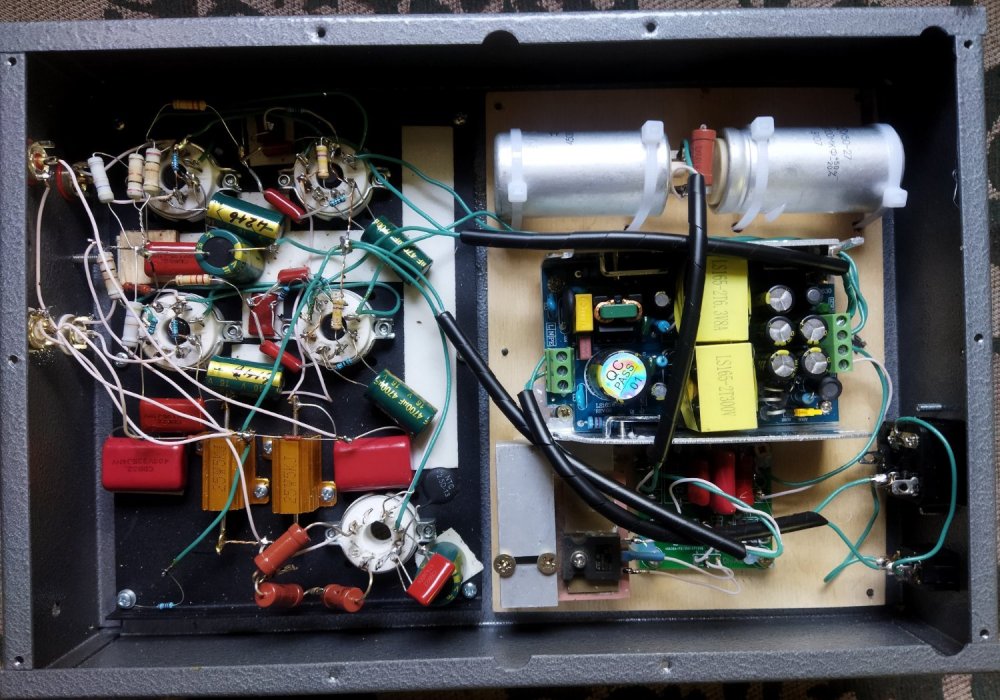

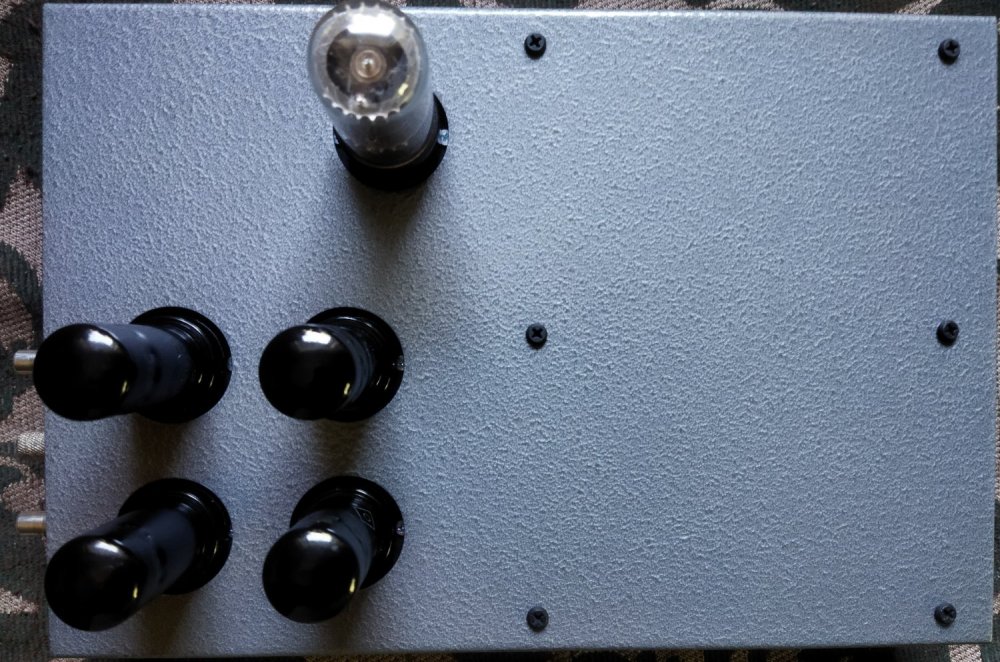

Ещё один удачный корректор на октале, в деревянном корпусе, он был сделан в двух вариантах, с импульсным блоком питания и аналоговым, с распределённой коррекцией и сосредоточенной, оба варианта можно собрать в стальном корпусе, ссылка вверху:








EQ RIIA 9988 04.jpg




  • Like (+1) 1
Posted
11 часов назад, СЮТ сказал:

Ещё один удачный корректор

  Какой у вас интересный магнитофончик на фото, извините за оффтоп. Это акай с кроссфилдом, как он вам в сравнении с обычными?

Posted
51 минуту назад, RSD сказал:

  Какой у вас интересный магнитофончик на фото, извините за оффтоп. Это акай с кроссфилдом, как он вам в сравнении с обычными?

Красивая детская игрушка)), избавился недавно...

Дизайн его содран с Ampex, то есть имеет русские корни, поэтому Акай приятен родному сердцу, так думаю...

Uher круче на порядок!

  • Smile 1
Posted
14 часов назад, СЮТ сказал:

Ещё один удачный корректор на октале, в деревянном корпусе, он был сделан в двух вариантах, с импульсным блоком питания и аналоговым, с распределённой коррекцией и сосредоточенной, оба варианта можно собрать в стальном корпусе, ссылка вверху:

Какова его чуйка и что на выхлопе?

Posted
2 минуты назад, СЮТ сказал:

Вообще-то - 500 мВ...)) 40 дБ это в 100 раз!

Прошу прощения, верно вы меня поправили.

Ну в целом я почему спросил. Почему не делают корректоры с выходом 1 в к примеру?

Я себе сделал корректор с выходом вообще 2вольта... И доволен как слон... 🐘 любой училок раскачивает...

А по 500мВ еще пред городить придется... 😩
