1 час назад, Anatolii сказал:

Вопрос стоит - что лучше однокатушечный как на картинке , или двухкатушечный  . применить собираюсь  как межкаскадный  .



Однокатушечный луччше, ведь  надо мотать одну катушку,  а не две.

  • Replies 77
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

nepalimso
nepalimso

Моё скромное мнение . Две катушки площадь в двое больше отсюда Lc меньше Спр больше  Rа меньше.  Одна катушка площадь меньше  Lс больше  Спр меньше  Rа больше .

Сергей Б
Сергей Б

Я вот такие сейчас делаю.

Kroul
Kroul

Единственным преимуществом однокатушечного трансформатора является простота и дешевизна его изготовления, при этом его технические характеристики будут отличаться не настолько, чтобы большинство аудио

Posted Images

Anatolii Local

Anatolii

Posted
Posted

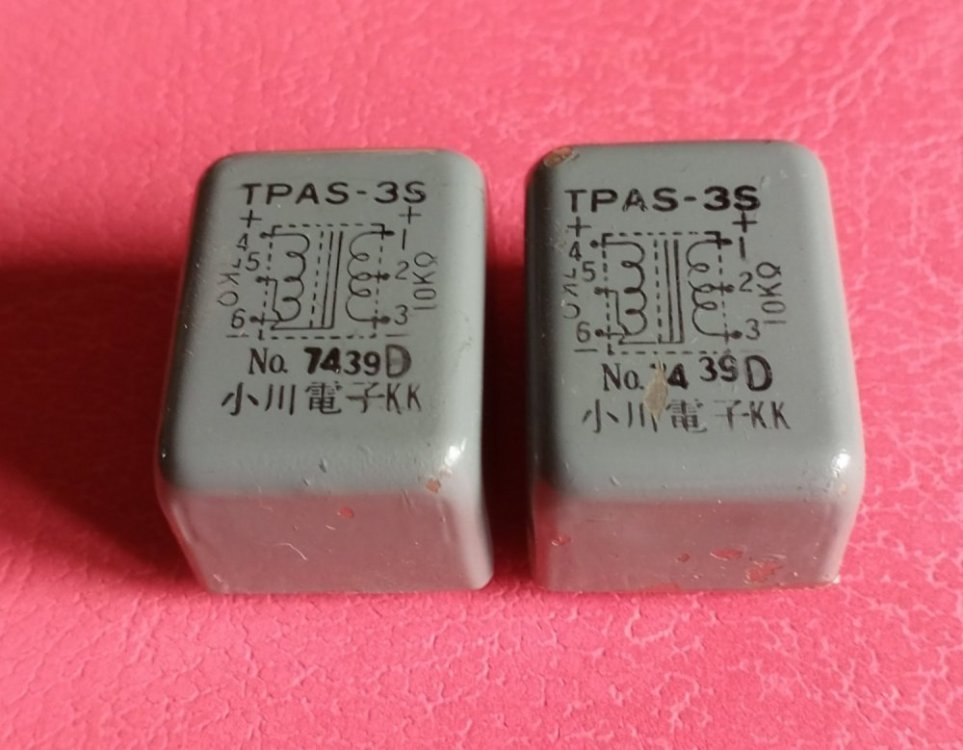

Это фото  трансов от ямамото . Как  к ним относится? , вроде бренд дорогой и позиционируется как аудиофильский или развод ?.

Kroul Proficient

Kroul

Posted
Posted

Единственным преимуществом однокатушечного трансформатора является простота и дешевизна его изготовления, при этом его технические характеристики будут отличаться не настолько, чтобы большинство аудиофилов это заметили. А мнение, что он «звучит» лучше можно объяснить тем, что возможно происходит некая компенсация искажений созданных предыдущими каскадами или особенностями слухового восприятия вследствии особого отношения ко всякого рода брендам или конформностью…В любом случае  происходит своего рода гармонизация в системе аппаратура-аудиофил и это очень хорошо))).  Но конечно трансформатор с лучшими техническими характерами должен «звучать» правильнее, сказать лучше тут нельзя, ибо всё очень субъективно.

  • Like (+1) 2
Buran81 Local

Buran81

Posted
Posted
8 часов назад, Anatolii сказал:

Это фото  трансов от ямамото . Как  к ним относится? , вроде бренд дорогой и позиционируется как аудиофильский или развод ?.

Развод-это например когда очень свежую ,но  тоталеную после серьёзного ДТП   БМВ ,впаривают на вторичке,как не битую и обсолютно исправную машину. Что происходит сплошь и рядом у вас на авто рынке.

Тут же люди спроектировали усилитель так ,что на один выходной трансформатор достаточно пдощади сесения одной Ошки СиКора.

В чем тут развод?

Или по вашему  понятие -аудиофильский аппарат ,это обязательно  что-то  "грандиозное ", с так наз.выносными бтвз под кроватью?

KAI Proficient

KAI

Posted
  • Author
Posted
2 часа назад, Buran81 сказал:

Тут же люди спроектировали усилитель так ,что на один выходной трансформатор достаточно пдощади сесения одной Ошки СиКора.

Разговор был не о магнитопроводе, а о обмотке. Как лучше, одна или две катушки?

BAA Master

BAA

Posted
Posted
18 minutes ago, KAI said:

Как лучше, одна или две катушки?

Для чего лучше? Для какого параметра? Даже если "гуманитарного".
Согласитесь, нет лучшего транзистора или лампы, конденсатора и так далее.
Вспоминая жадность восточных производителей (по сих пор гетинакс, недавно чинил) он точно лучше по затратм на изготовление. А если нет разницы, зачем платить больше (С) Из запрещенного.


Xрюн222 Mentor

Xрюн222

Posted
Posted

Бурану 100% лучше  одна :). Меньше возиться :). Правда, провода больше уйдет, наверное, длина витка больше...

nepalimso Community Regular

nepalimso

Posted
Posted
18 минут назад, KAI сказал:

Как лучше, одна или две катушки?

Моё скромное мнение . Две катушки площадь в двое больше отсюда Lc меньше Спр больше  Rа меньше.

 Одна катушка площадь меньше  Lс больше  Спр меньше  Rа больше .

  • Like (+1) 4
BAA Master

BAA

Posted
Posted
Just now, Xрюн222 said:

Бурану 100% лучше  одна :). Меньше возиться :).

Если бы он один такой был... и только в трансформаторах.


BAA Master

BAA

Posted
Posted
2 minutes ago, nepalimso said:

Моё скромное мнение . Две катушки площадь в двое больше отсюда Lc меньше Спр больше  Rа меньше.

 Одна катушка площадь меньше  Lс больше  Спр меньше  Rа больше .

А это с какой стороны "лучше? Всем интересен только такой параметр.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Для пентода одна катушка, для низкоомного триода 2 катушки... Остальное - промежуточные случаи, как то так нааерное? : Смотря к чему ближе конкретная лампа.

Xрюн222 Mentor

Xрюн222

Posted
Posted

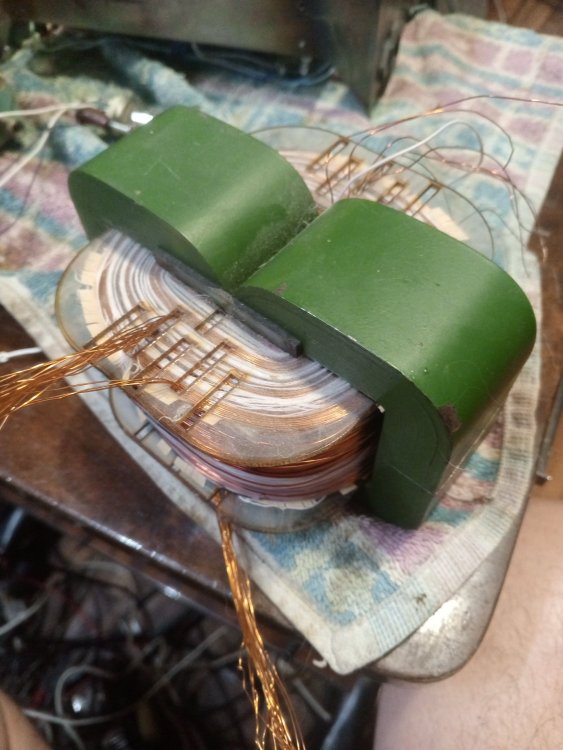

Сейчас как раз "на стапеле" выходник SE (точнее пара, конечно) под УО и т.п. на 1 катушке, для одной "Ошки" от ШЛ, сечением 17х51.   По результатам доложу... Дело небыстрое, винтажные провода, один ПЭЛШО, один ПЭЛ с местами иногда не совсем прочным лаком... Слой за слоем, с промазкой шеллаком... И тп... Для себя, неспешно.

Kroul Proficient

Kroul

Posted
Posted
9 минут назад, Xрюн222 сказал:

….винтажные провода, один ПЭЛШО, один ПЭЛ с местами иногда не совсем прочным лаком... Слой за слоем, с промазкой шеллаком... И тп... Для себя, неспешно.

Сама идея создания такого выходника, да ещё и с винтажными проводами)) уже сформировала в подсознании вывод, что это будет здорово, а сам процесс изготовления только усилят это убеждение. А учитывая Ваш авторитет в аудио Вам очень многие поверят и согласятся с этим))).  Насчет винтажных деталюшек, я считаю, что только антиквариат и вино( и то не всякое) с годами становятся дороже/ лучше, при правильном хранении конечно же.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Технических противопоказаний нет никаких, замечу. Из опыта намотки другого такого очень похожего геометрией катушки трансформатора - всë получилось отлично и даже немного еще лучше. Широкая полоса вниз, вверх и другие стороны, никаких "звонов".

А вот, кстати, как поведет себя на том же меандре двухкатушечный SE трансформатор, в зависимости от количества секций и их коммутации и точек заземления вторички, если таковые нужнв - та еще "угадайка"... Скорее всего, обязательно " тут звякнет, там брякнет"(С)...

Насчет деталюшек - надысь как раз были  опыты над людЯми, ранее писал, корректирующие цепочки, 3  шт., из разных деталей, переключатель, "на летУ"... Ничего не подозревающие златоухие... В каком варианте (1, 2,3) Вам нравится больше?...

Xрюн222 Mentor

Xрюн222

Posted
Posted
46 минут назад, Kroul сказал:

Сама идея создания такого выходника, да ещё и с винтажными проводами)) уже сформировала в подсознании вывод, что это будет здорово, а сам процесс изготовления только усилят это убеждение.

Что это "здорово" или близко к тому  - уже убедились на живом макете (см тему про ЛВ на УО), а учитывая , что данный проект антикоммерческий, то убеждения у разных участников (особенно у товарища, кто решил помочь намотать) достаточно сильно разные :smile-03:, вплоть до диаметрально противоположных...  И учитывая, что делаем строго из того, что есть под рукой "в тумбочках"...

Кстати, в проекте применяется приобретенная у Вас как-то раз, довольно давно, УО. :) Хранилась на какие-то проекты "для себя"...

  • Smile 1
Buran81 Local

Buran81

Posted
Posted
2 часа назад, KAI сказал:

Разговор был не о магнитопроводе, а о обмотке. Как лучше, одна или две катушки?

Ну там же усилитель СЕ. Зачем ему вторая катушка?

nepalimso Community Regular

nepalimso

Posted
Posted
1 час назад, Xрюн222 сказал:

А вот, кстати, как поведет себя на том же меандре двухкатушечный SE трансформатор, в зависимости от количества секций и их коммутации и точек заземления вторички, если таковые нужнв - та еще "угадайка"... Скорее всего, обязательно " тут звякнет, там брякнет"(С)...

Согласен

Anatolii Local

Anatolii

Posted
Posted

Соответственно схема 18046 в триоде , трансф очем речь , намотан планируется литцем и ПЭВом. ,бифилярно. И вых .лампа 45 на вх. Транс. Чтобы катод 28046 на землю , что бы исключить из тракта "любимые" конденсаторы . Вых тр. Намотал с Р габ ватт 400 , на фото , Бурану привет . Остался меж каскад.вот ищу инф как его?


  • Like (+1) 2
