Recommended Posts

  • 2 weeks later...
Posted (edited)

Доброго дня уважаемые форумчане, если не составит труда пожалуйста дайте совет (точнее волшебного пенделя) с выбором схемотехники усилителя начинающему работать с германием. Причина проста сработал эффект сороки нахватал германиевых транзисторов (ликвидировали последний склад завода, соответственно ни на приёмку ни на свалку рука не поднялась всё 5 я приёмка). А так как работа связана с импульсными источниками питания с германиевыми транзисторами практика около нулевая. За ранее благодарен за посильную помощь.

Edited by Колян 57
испавил грамматические ошибки и дополнил
Posted
2 часа назад, Колян 57 сказал:

 дайте совет с выбором схемотехники усилителя начинающему работать с германием.

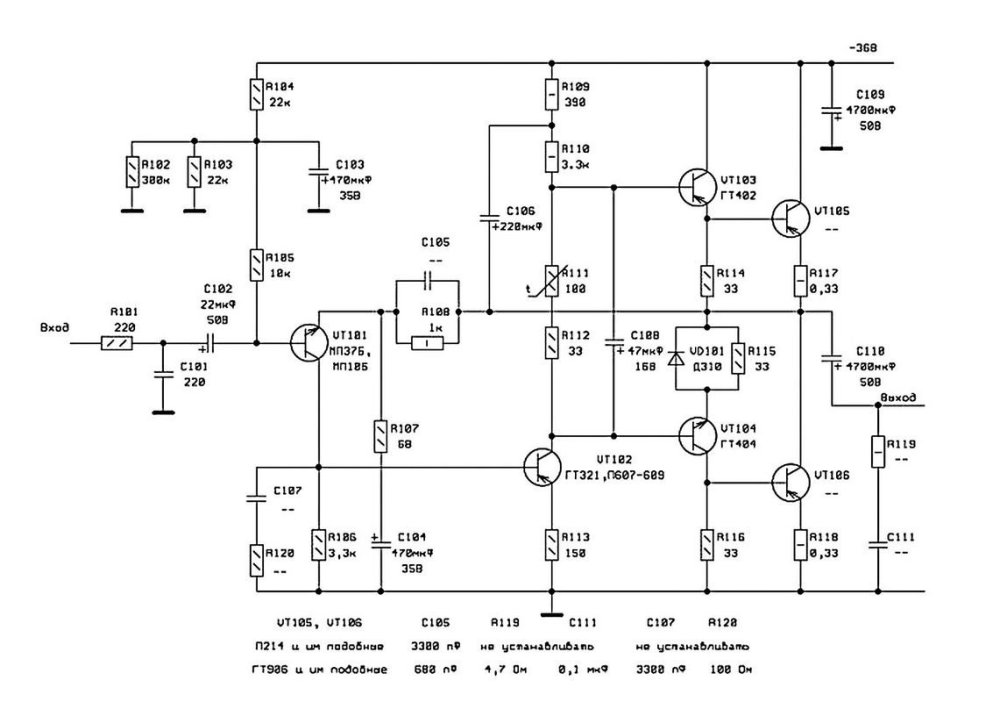

Проверено  отличный звук

f 210.JPG

Posted
16 минут назад, sound сказал:

Тогда уж адаптированный под наши детали

Схема отличается и важна каждая мелочь. Смещение выходных транзисторов без тепловой компенсации например. В приводимой мной -обеспечивается диодами в цепи смещения базы располагаемым в тепловой связи с выходниками.

50 вт на германии это ужас -НАХРЕНА такое? Если германий то думаю для ширика или винтажных АС, с хорошей чуйкой и не требуется для дома мощность выше 10 Ватт.

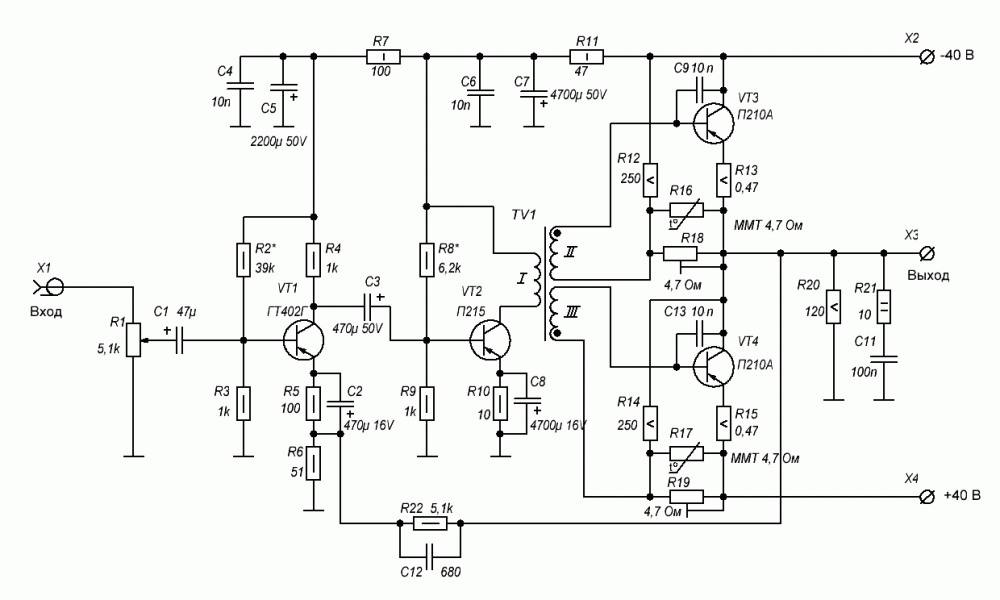

Вот от Цихисели там термисторы вместо диодов :




  • Like (+1) 1
Posted
24 минуты назад, sova сказал:

Схема отличается и важна каждая мелочь. Смещение выходных транзисторов без тепловой компенсации например. В приводимой мной -обеспечивается диодами в цепи смещения базы располагаемым в тепловой связи с выходниками.

50 вт на германии это ужас -НАХРЕНА такое? Если германий то думаю для ширика или винтажных АС, с хорошей чуйкой и не требуется для дома мощность выше 10 Ватт.

Вот от Цихисели там термисторы вместо диодов :




Интересен дрейф нуля у этой схемы.

Posted
1 минуту назад, Владимир Перепелкин сказал:

На какой помойке находишь такие "шедевры"? Для гитарного комбика в самый раз.

Что то "не катит" в коррекции и петлевом усилении?

  • Like (+1) 1
Posted
31 минуту назад, sova сказал:

50 вт на германии это ужас -НАХРЕНА такое?

Дохрена?, убавить всегда можно. Собираем до выходного трансформатора. :smile-47:

Posted

Есть хороший вариант для примирения обоих;

Молча до утра перечитывать свою грызню и обдумывать "И за что меня то?"

Posted

Тема закрыта для остывания пикировщиков. Вам самим не надоел этот бесконечный и нудный как сон шизофреника диалог? Почищу, потом открою. Если продолжите, обоих отправлю в избу-читальню на неделю.

  • Like (+1) 3
Posted

Спор между знаниями явными и знаниями тайными перенесён сюда:



Рекомендую всё-таки и там не продолжать бессмысленные споры. Это бесполезно и местами вредно.

Posted

А на мой чисто технический вопрос ( смещение нуля +/-  на выходе ) в этом двухполярном выходном каскаде никто не ответил, а это в нём важно.

Posted
24 минуты назад, Андрей63 сказал:

А на мой чисто технический вопрос ( смещение нуля +/-  на выходе ) в этом двухполярном выходном каскаде никто не ответил, а это в нём важно.

вопрос без практических испытаний бессмыслененный.

Я против таких безконденсаторных решений,  по звуку преимуществ нет. Все равно в БП есть емкости и сигнал идет через них, а удвоение источников питания это удвоение конструктива и удвоение окрасов от них.

Мерял помнится в Кертинге 821/772  напряжения на выходе до конденсатора, четко стоит после часа прогрева на половине напряжения БП, вместо терморезисторов или диодов стоят  транзисторы,  включенные диодами, транзисторы эти в тепловом контакте с выходниками..

Posted
3 минуты назад, sova сказал:

вопрос без практических испытаний бессмыслененный

 Я то по своей наивности подумал , что кто то собирал.

Posted
1 минуту назад, sova сказал:

вопрос без практических испытаний бессмыслененный.

Я против таких безконденсаторных решений,  по звуку преимуществ нет. Все равно в БП есть емкости и сигнал идет через них, а удвоение источников питания это удвоение конструктива и удвоение окрасов от них.

Мерял помнится в Кертинге 821/772  напряжения на выходе до конденсатора, четко стоит после часа прогрева на половине напряжения БП, вместо терморезисторов или диодов стоят  транзисторы,  включенные диодами, транзисторы эти в тепловом контакте с выходниками..



2 часа назад, sova сказал:

Схема отличается и важна каждая мелочь. Смещение выходных транзисторов без тепловой компенсации например. В приводимой мной -обеспечивается диодами в цепи смещения базы располагаемым в тепловой связи с выходниками.

50 вт на германии это ужас -НАХРЕНА такое? Если германий то думаю для ширика или винтажных АС, с хорошей чуйкой и не требуется для дома мощность выше 10 Ватт.

Вот от Цихисели там термисторы вместо диодов :




Три каскада ОЭ с межкаскадными связями через реактивности дадут усиления с гулькин пенис, закрутят заломают фазу и обогатят самыми аудиофильскими искажениями. И все это вдобавок еще и ООС охватили. Или на ВЧ возбудится или на НЧ зарелаксирует. Вот и миф родился о вреде ООС. Такой усилитель нельзя охватить сколько нибудь глубокой ООС из за потери устойчивости. А неглубокой лучше не охватывать. Гармоники низкого порядка подавит, высокого порядка оставит. Останется только налаждаться.

Posted

А что вдруг выше, через 2 сообщения мой SE 6С4С приаттачился? С чего бы это вдруг?

Кстати по поводу усилителей с трансформаторным фи хочу сказать: еще в 80 годах слушали мы чужой акай по такой схеме, он правда на кремнии был, но зато как и всякий акай со схемой. А раз схема есть, то нужно ее повторить. Трансформатор фи намотали на пермалое от усилителей серво с авионики. Примерно по  размеру как в том акае. Количество витков из журнала радио, где была схема подобного усилителя, ведь такие схемы часто в 60 года делали. На выходе были 2т808 (просто потому, что их было много). В предвыходе 2т831, и кт3102 в качестве первого транзистора.

Усилитель казалось был не хуже прототипа, и главное он имел какой то особенный характер звука, выделяя солирующий  инструмент или голос вперед. Вообщем по своему расставляя акценты. Колбасило. Шушурин был нейтральным и бездушным.

Несколько лет назад купил случайно (?) это оригинальное японское чудо, что бы окунуться в воспоминания, но чуда не призошло, это акцентирование меня утомило за пару недель и отнес я его к "писярикам" (на склад. Думал в нем транзисторы заменить на 2т808, но моя лень пересилила этот порыв.



Posted
20 минут назад, Андрей63 сказал:

 Я то по своей наивности подумал , что кто то собирал.

Я собирал в 80 годах. Ни чего сложного, сначала ток покоя на мин. значение, потом без нагрузки понемногу прибавляешь, поочерёдно, т к ток покоя на ноль влияет. Конечное значение тока покоя, как обычно от радиаторов зависит.

Posted
3 часа назад, sova сказал:

Схема отличается и важна каждая мелочь. Смещение выходных транзисторов без тепловой компенсации например. В приводимой мной -обеспечивается диодами в цепи смещения базы располагаемым в тепловой связи с выходниками.

50 вт на германии это ужас -НАХРЕНА такое? Если германий то думаю для ширика или винтажных АС, с хорошей чуйкой и не требуется для дома мощность выше 10 Ватт.

Вот от Цихисели там термисторы вместо диодов :




С этой схемы на стенде 85Вт снимал ;)

Posted

Ещё раз и последний: продолжение ругани немедленно обернётся отправкой в избу-читальню.   Там, в числе прочего,  можно насладиться книжкой Михаила Михайловича Пришвина "В краю непуганых птиц".

Posted

https://www.diyaudio.com/community/threads/germanium-investigations.348948/post-6249560

https://www.diyaudio.com/community/threads/germanium-investigations.348948/post-7257429

Сегодня попалось, буржуи с diyaudio мои схемы тяпнули, одну из Вегалаба, из далекого 2005 г, другая свежая из VK за 2021 г.
