Recommended Posts

Андрей63 Local

Андрей63

Posted
Posted
3 минуты назад, ВКН сказал:

При токе до 10ма ожидаемо +20% к индуктивности (практика)

 Что-то не понял, было 120 Гн , а при подаче постоянного тока 10 мА, она должна подняться на 20%.

  • Replies 365
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ВКН
ВКН

Вчера владелец привез на профилактику пару моих моноблоков. 6СН6 триодом качает трансиком пару  ЕL84 триодами. К "простым схемам" относится? Интересно?

ВКН
ВКН

Роман, вот потроха моего старенького SE на 6SL7GT + 6V6GT. Вот тут поплотнее. Корпус тот же, от АстраАудио.

ДимДимыч
ДимДимыч

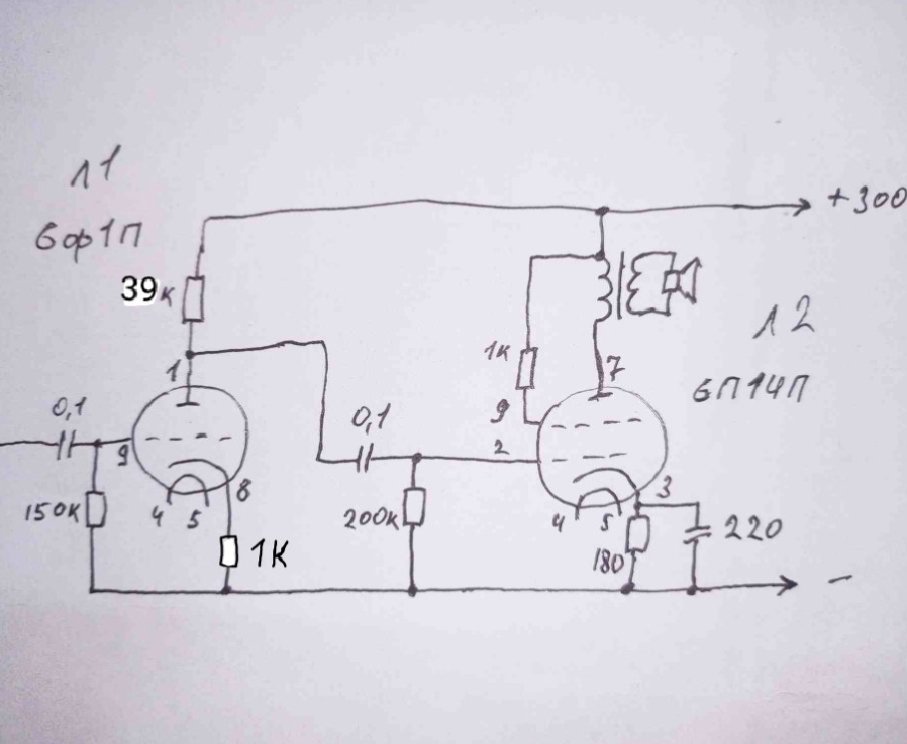

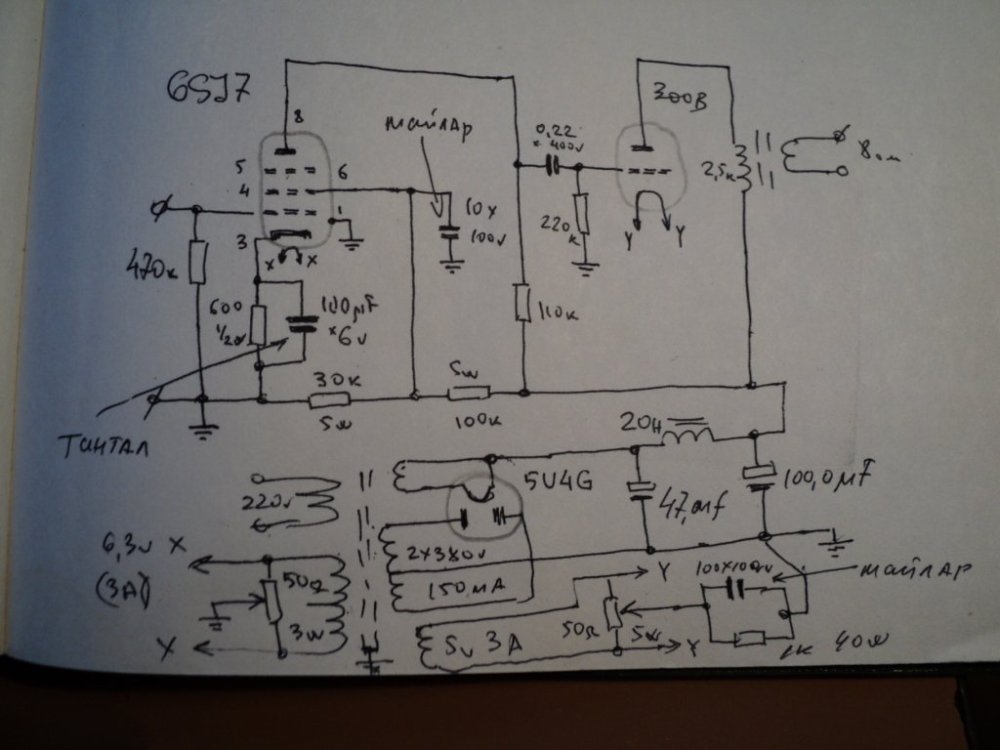

Вдруг у кого появятся VT-25...10...10Y....801А....VT-62....  Простая схема с большой чувствительностью и для акустики от 95дб. Не для тяжёлого рока. Очень душевный усилитель. 6ж7 в

Posted Images

Андрей63 Local

Андрей63

Posted
Posted

Очень интересно, я так понял это драйверный каскад и обе половинки триода в параллель, внутреннее уменьшится в два раза и будет в районе 6-7 кОм, при суммарном токе 8-9 мА. Ждём результата макетирования с реальными замерами АЧХ и амплитудной характеристики.

ВКН Local

ВКН

Posted
Posted
17 минут назад, Андрей63 сказал:

Или всё же для одной половинки 6Н7С, тогда ещё интересней.

Именно. К сожалению, времени крайне мало. Идея в однотактнике на 6н7с(баллон на стерео) + пара Г-807 триодами. Анодистое + 400. Но это ответвление от темы.

Индуктивность измеряемая мостом от 600мв и то, что будет в реальном каскаде с сигналом десятки Вольт - это те 20% полученные достаточной практикой.

Андрей63 Local

Андрей63

Posted
Posted

Меня очень интересует именно драйвер на ваших трансформаторах,  как получиться что-то сделать обязательно отпишитесь.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Должен уточнить, что это скорее "наши радиослушатели", они же читатели, предложили применительно к ГМ70, но, разумеется, ко всем иным  другим таким лампам с аналогичным смещением подходит. И к уо, и к 6с4с  с анодным повыше. Как вариант - 6г7 в близких режимах. Напомню, что ув. "Одесские лаборанты" подавали питание 400 вольт на какой-то там фонокорректор на 6г2, с максимум 3 вольтами на выходе на самой жуткой царапина, наверное... Также напомню "правило Бокарева" - питание каскада на триоде должно быть никак не менее 6...7 кратной максимальной амплитуды сигнала на аноде лампы.

Опять только вопрос, простые ли это всё ещё схемы...С "недеццкими" 500...600...750 вольтами:smile-63:

  • Like (+1) 1
  • Thanks (+1) 1
S.Laptev Newbie

S.Laptev

Posted
Posted
7 часов назад, юрий робертович сказал:

С Маркана еще

Режим 6г2 НЕ детский, Еа=750в

Никита Трошкин давненько советовал такой режим 6г2, даже с УО186 с 75-80в катода





А почему вдруг тут не детский режим? Вполне детский, 110-я версия незабвенного WE-91 ..... что Зайка 300В, что не заика, откуда возьмётся В+ 750 вольт, если переменки там 2 х 380в?

  • Like (+1) 1
  • 3 weeks later...
  • 5 months later...
  • 2 years later...
Владимир-П Collaborator

Владимир-П

Posted
Posted

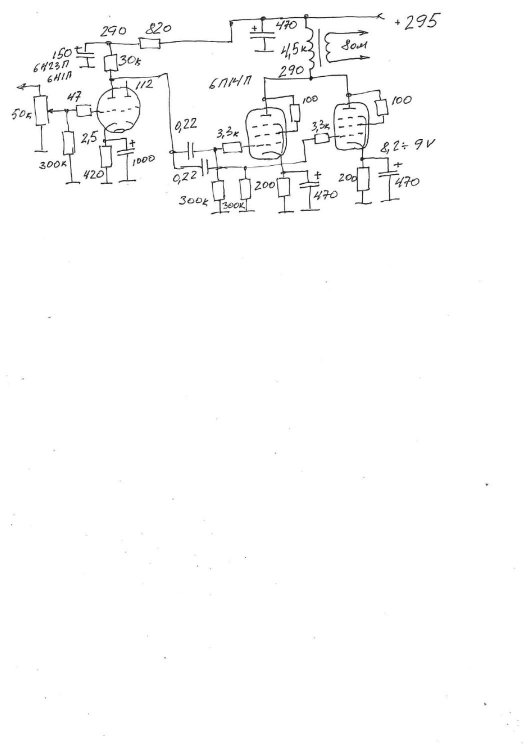

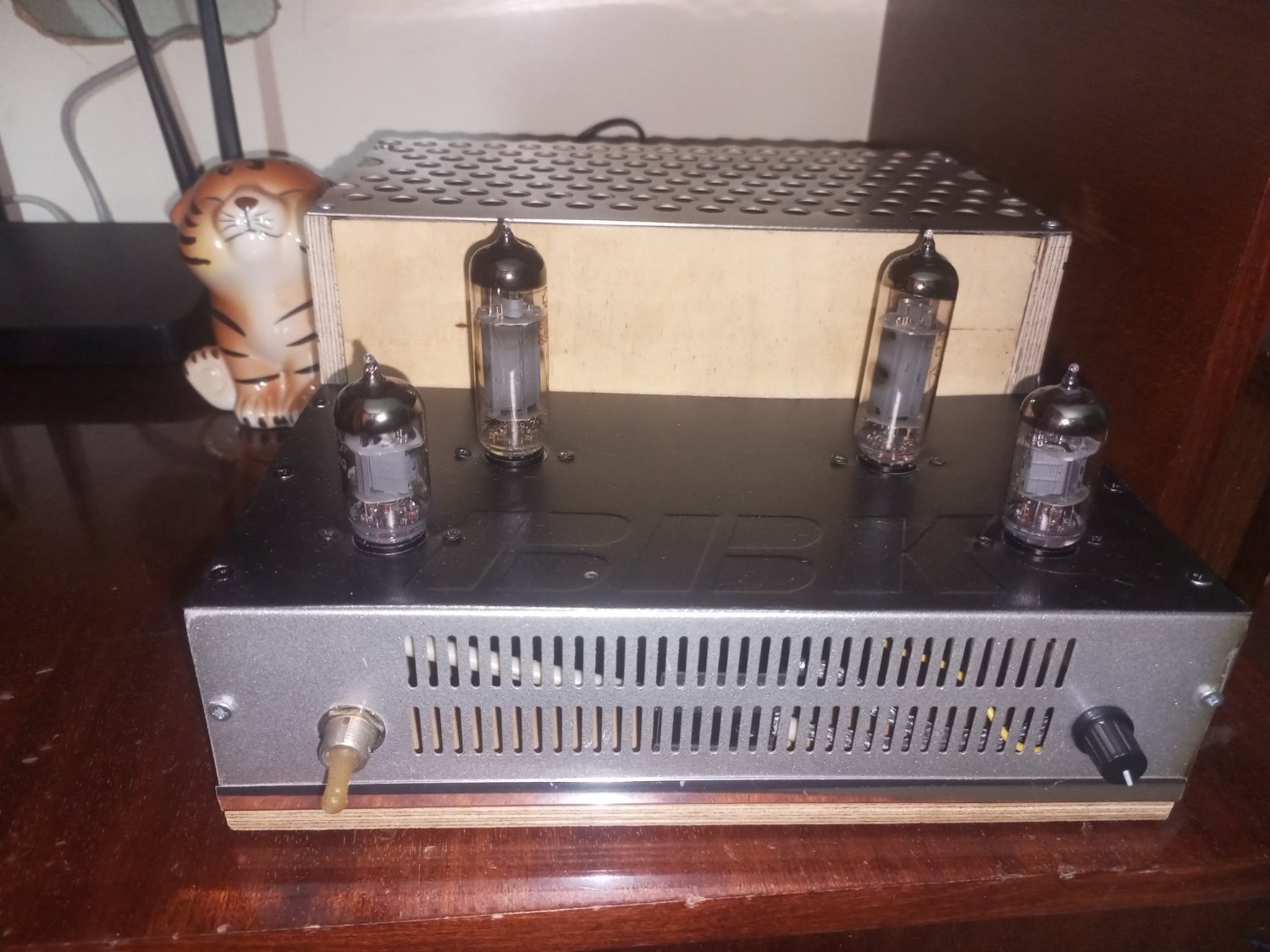

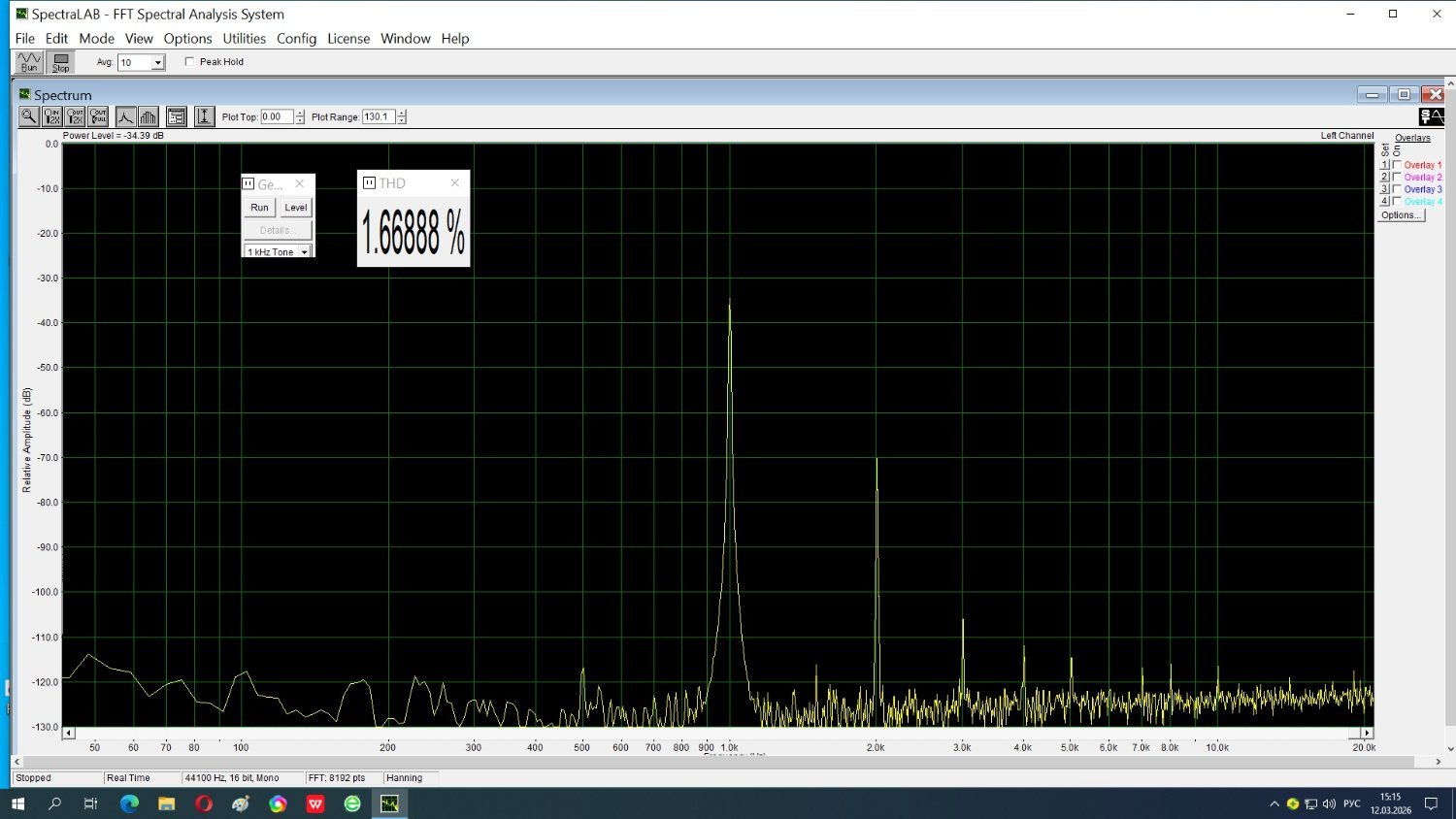

После замены ТВЗ оказались свободные ТОР ТВЗ-150-SE, решил переделать РР в PSE на 6н23п-6п14п. ТВЗ 16гн, завал 16кгц-2дб, 30гц-0,2дб, Rвых-1,45ом, Рмах-4,5вт. Слушали у товарища на его чувствительных колонках, нормально. Но на мой вкус ярковато. Когда вынул по одной лампе в канале, стало лучше, баланс выровнялся, выход из колонок больше, низ глубокий. Пробовали ECC83 и даже 6н30п, еще лучше. В итоге усь остался у него.



  • 2 weeks later...
  • 1 month later...
Владимир-П Collaborator

Владимир-П

Posted
Posted

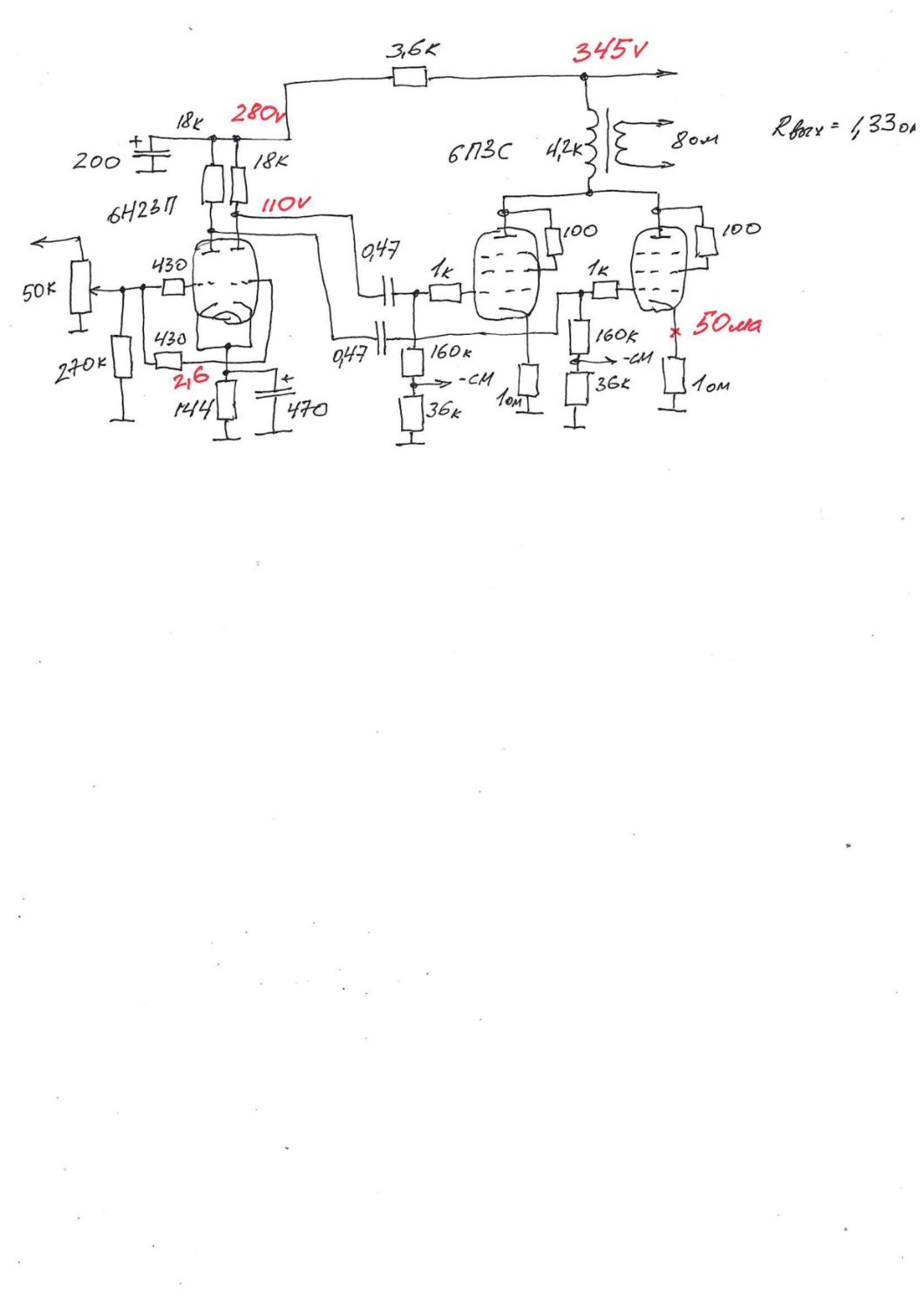

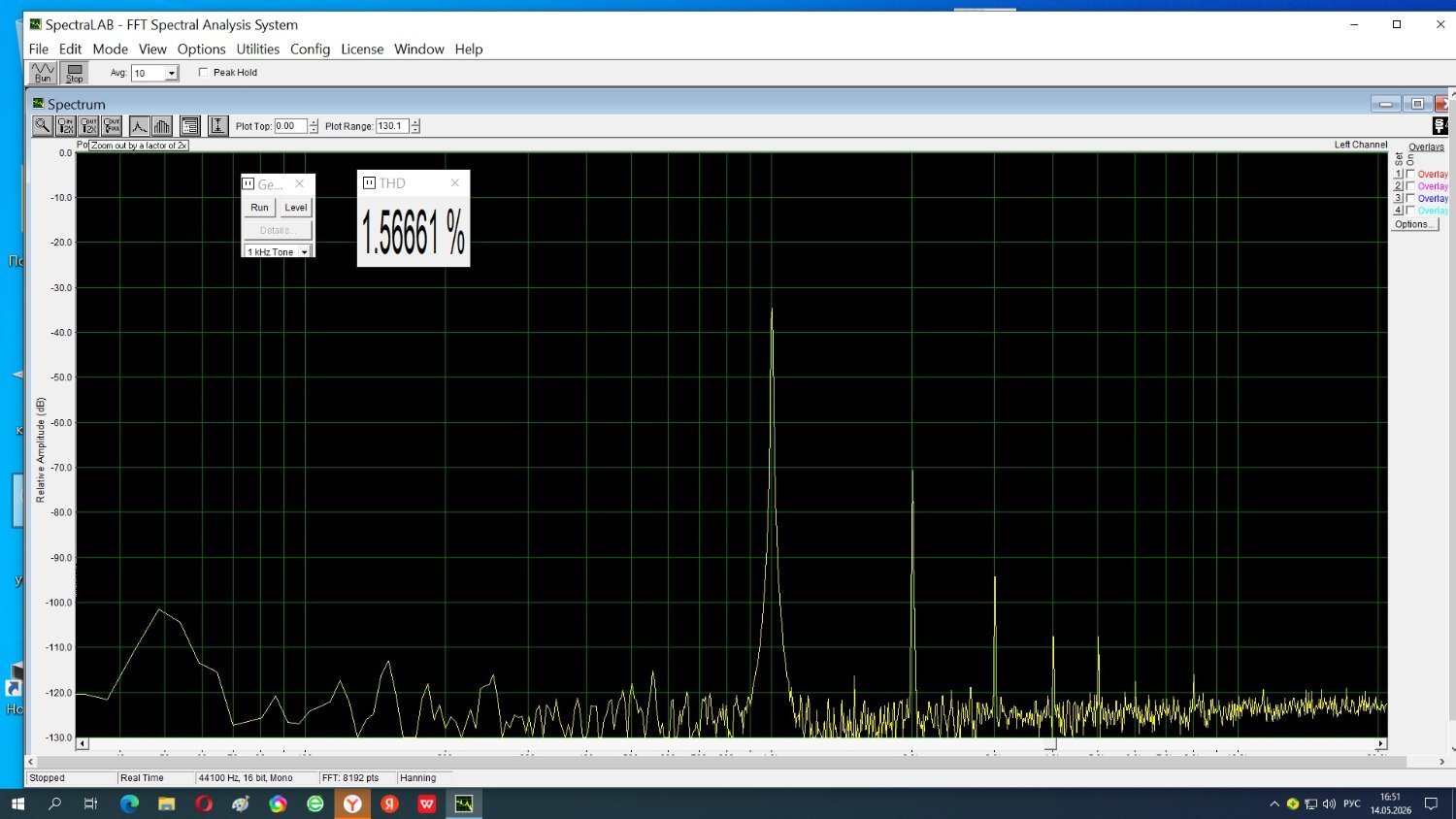

Опыт с PSE на 6п14п оказался удачным, дальше переделал двухтакт на 6п3с в PSE. Изменения получились минимальные, вышел махровый однотакт, на любителя.

скан 14.05.jpg
