Stan Marsh Posted June 4, 2023 Share Posted June 4, 2023 На последней картинке вижу ещё и ООС по току. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted June 4, 2023 Share Posted June 4, 2023 Александр Степанович всегда умеет из простого сделать хороший УНЧ! 2 Quote Link to comment Share on other sites More sharing options...
S.Laptev Posted June 4, 2023 Share Posted June 4, 2023 А вы лично слушали, Юрий Робертович? Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted June 4, 2023 Share Posted June 4, 2023 Профессионалу не нужно слышать физически. Ему достаточно увидеть схему. А "слепые атслушивания" и "глухие атсматривания" - удел дилетантов!!! 2 Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted June 4, 2023 Share Posted June 4, 2023 Ушник на 6н7с с ТВК-110Л2 Пробовал перв 2430вит, КО 243вит, вторич 150вит. Но мне оказался простой вариант перв 2430+243вит, вторич 150вит, К=17,8. АЧХ от 30гц -2,5дб до 20кгц -1дб, при ПОЛНОЙ мощности. Я слушаю на 1/3 громкости, она еще шире. Фото с осциллографа 1000гц, 30гц, 20кгц. 1000гц амплитуда 1в, 30гц - 0,76в, 20кгц - 0,9в. 1 Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted June 13, 2023 Share Posted June 13, 2023 3 Quote Link to comment Share on other sites More sharing options...
S.Laptev Posted June 13, 2023 Share Posted June 13, 2023 Аудиофильский минимализм, ОДПВ, прямо от сети, взыграет! Quote Link to comment Share on other sites More sharing options...

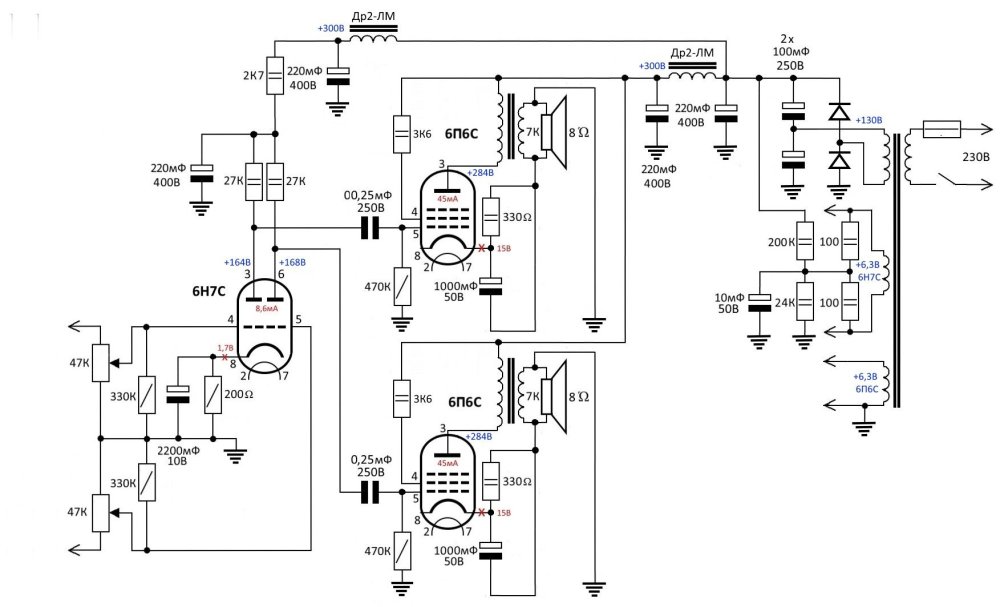

Meshochnik Posted June 17, 2023 Share Posted June 17, 2023 SE 6Н7С+6П6С - один из простых схем, пока в макете. Измерения, возможно, сделаю когда смонтирую в корпус. Пока монжаж вот такой, измерять смысла не вижу. Все напряжения, токи и подобранные катодные резисторы проставлены на схеме. Да, в пентоде мне понравилось больше. Силовой ТС-160, поэтому напряжение вторички хватило 120В для удвоителя. На всякий случай, на схеме нарисовал +130В, на тот случай если силовек у кого-то с малой габаритной мощностью. 6П6С приобретены у нас на портале подобранными, поэтому токи встали идеально. 6Н7С выбрана из 7шт., напряжения на аноде немного разнятся, для меня не страшно. Выходники ТВЗ-40SE Ростовские. Да, звучание понравилось. При возникших вопросах прошу учитывать что, радиотехнического образования у меня нет, я любитель... 4 Quote Link to comment Share on other sites More sharing options...
Комелев Константин Posted June 17, 2023 Share Posted June 17, 2023 Я бы добавил в звуке: 1. Анод напрямую от сети (у Нормана показана схема) 2. 6н7 Еа удвоил бы до 450в и выкинул "губителей звука" катодные RC заменив на батарейку 1.5в (это всё по Хрюновски) И усилитель смело можно называть: "какой-такой Онагу?" Quote Link to comment Share on other sites More sharing options...
Meshochnik Posted June 17, 2023 Share Posted June 17, 2023 6 часов назад, Комелев Константин сказал: Я бы добавил в звуке: 1. Анод напрямую от сети (у Нормана показана схема) 2. 6н7 Еа удвоил бы до 450в и выкинул "губителей звука" катодные RC заменив на батарейку 1.5в (это всё по Хрюновски) И усилитель смело можно называть: "какой-такой Онагу?" 1. - нет! , без развязки сети - сразу нет. Я ни такой смелый. 2. - поднять анодное интересно попробовать. В этом случаи лучше начать наверное с опыта Анатолия Иосифовича, впрочем прототип уже выкладывал Юрий Робертович: Re: "Геген: .... - последнее, что сделал: питание драйвера на 6н7с от +630в, сделано удвоением анодного, анод триода 45 по-прежнему +340в. Сначала несколько дней драйвер 6н7с был запараллелен, но все таки оставил половинку, вторая болтается без дела. Режим 6н7с Ra=45к (последовательно 3 шт С5-25 1Вт 15к), Rk=390 (С5-5 1Вт), Сk=900мкф*10в SANGAMO, Ua=+280в, Uk=+3,2в, разд. конд. бумага-масло Black Cat 0,1мкф*600в. Слушал на СД, виниле, звук МОЙ…" 1 Quote Link to comment Share on other sites More sharing options...
crabro Posted June 17, 2023 Share Posted June 17, 2023 В 13.05.2022 в 09:03, Alex Torres сказал: У меня в похожей схеме Вуди стоит 1мкф*220к. Приветствую, Алекс!) В который раз повторяю Вашу схему....Кому только я ее не сделал. Мне нравится звучание....и всем друзьям-товарищам тоже. Не знаю в чем секрет ее. Подозреваю, что в следующем, - загнать драйвер и оконечную лампу в максимальный режим и по току, и по напряжению....не жалеть лампы. Тогда и получится красивый звук. А поиск оптимальной точки, где Кг минимальный, при которой лампа в режиме щадящем, - на выходе будет вяло...неинтересно. Имхо. Может, секрет в другом?))...поделитесь тогда.. Quote Link to comment Share on other sites More sharing options...
S.Laptev Posted June 18, 2023 Share Posted June 18, 2023 В 13.06.2023 в 22:11, Stan Marsh сказал: РГ заменить на 4,7 мОма, подключить по Степичеву голову, но пьезокерамическую, получится самый простой на свете хайэндовский тракт, С1 не нужен, что-то ещё проще придумать нельзя, даже дросселя нет, "изобрёл" Василич Гнат в наши дни. 19 часов назад, Комелев Константин сказал: Я бы добавил в звуке: 1. Анод напрямую от сети (у Нормана показана схема) И усилитель смело можно называть: "какой-такой Онагу?" Чревато большой бедой. Окунаку 11 часов назад, Meshochnik сказал: 1. - нет! , без развязки сети - сразу нет. Я ни такой смелый Re: "Геген: .... анод триода 45 Слушал на СД, виниле, звук МОЙ…" Сразу нет! Ни кому, даже врагу. А у него винил был? Интересно какой. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted June 18, 2023 Share Posted June 18, 2023 6п6с тетрод, ООС нет, это для начинающих, не более. Нормальные пацаны либо ООС, либо триод. Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted June 18, 2023 Share Posted June 18, 2023 2 минуты назад, юрий робертович сказал: 6п6с тетрод, ООС нет, это для начинающих, не более. Нормальные пацаны либо ООС, либо триод. А это о какой схеме? Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted June 18, 2023 Share Posted June 18, 2023 Четырмя раньше, 6н7с и 6п6с Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted June 18, 2023 Share Posted June 18, 2023 Там есть ООС. 1 Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted June 18, 2023 Share Posted June 18, 2023 Ом может 10 и есть, сорри. Quote Link to comment Share on other sites More sharing options...

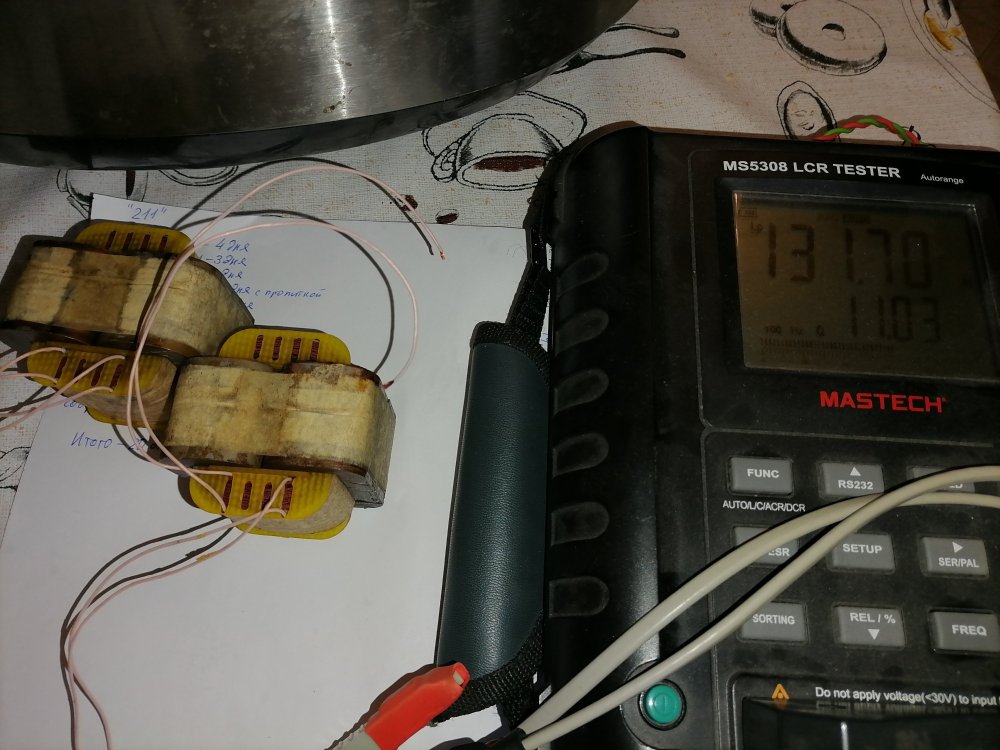

ВКН Posted June 18, 2023 Share Posted June 18, 2023 Задался целью намотать межкаскадники для половинки 6н7с. Железо - "народное" от ТП-60-5. 5300 витков бифилярно 0,125+0,1 (ПЭЛШО).зазор 0,02мм под ток 10ма. На малом сигнале 130Гн. 2 1 Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted June 18, 2023 Share Posted June 18, 2023 И тут вопрос... Данный раздел про "простые" в рисовании или про простые в реализации? Quote Link to comment Share on other sites More sharing options...
Алексей Posted June 18, 2023 Share Posted June 18, 2023 Константин, класс :), но наверняка и подковы отобраны и притерты, тк зазор 0,02мм всего. Что в качестве прокладки использовали? Клей? Quote Link to comment Share on other sites More sharing options...
Андрей63 Posted June 18, 2023 Share Posted June 18, 2023 2 часа назад, ВКН сказал: Задался целью намотать межкаскадники для половинки 6н7с. Железо - "народное" от ТП-60-5. 5300 витков бифилярно 0,125+0,1 (ПЭЛШО).зазор 0,02мм под ток 10ма. На малом сигнале 130Гн. А зачем лампе с внутренним сопротивлением более 15 кОм трансформатор в аноде ? 1 Quote Link to comment Share on other sites More sharing options...
Алексей Posted June 18, 2023 Share Posted June 18, 2023 Ну, скажем, получить на аноде 240 при общем питании 250, а не 500... Плюс выходная лампа в фиксе. Здорово же! Другой вопрос, что не каждый такое осуществит, Км (коэфф мастерства ;)) высокий Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted June 18, 2023 Share Posted June 18, 2023 ПС: у Александра Степановича вых. лампа в ТРИОДЕ, а Meshochnik в тетроде. Quote Link to comment Share on other sites More sharing options...
Андрей63 Posted June 18, 2023 Share Posted June 18, 2023 8 минут назад, Алексей сказал: Ну, скажем, получить на аноде 240 при общем питании 250, а не 500... Плюс выходная лампа в фиксе. Здорово же! Другой вопрос, что не каждый такое осуществит, Км (коэфф мастерства ;)) высокий Это всё как раз и понятно, лампа очень линейная, а вот вопрос к автору таких миниатюрных трансов ( снимаю шляпу за такие изделия и это искренне ), какого активное сопротивление и индуктивность хотя бы на 4-5 мА, вот это очень интересно. Quote Link to comment Share on other sites More sharing options...
ВКН Posted June 18, 2023 Share Posted June 18, 2023 Первичка 1150 ом постоянному току. При токе до 10ма ожидаемо +20% к индуктивности (практика). 1 Quote Link to comment Share on other sites More sharing options...
