Давайте откроем ветку по индуктивной коррекции, например. Раз уж лучшие классические варианты ни у кого "тонких душевных струн" не затронули...

Думаю, на основе опыта разных прослушиваний, что хорошо приготовленное г600В (см, например, работы SP057) с правильной головкой уж  Техникса-то  1200 будет получше.

Судя по названию - указан какой то новоподдельный Технарь?

  • Like (+1) 3
Posted
В 07.09.2022 в 15:12, Xрюн222 сказал:

Судя по названию - указан какой то новоподдельный Технарь

Отнюдь.

Здесь кратко:

https://en.wikipedia.org/wiki/Technics_SL-1200

Не нужно пожалуйста сравнивать "то" с "этим", слишком несерьёзно......

https://newaudioportal.com/topic/413-technics-sl-1200mk5g-настройка-тонарма-шаблон-выбор-звукоснимателя/#comment-15338



Posted
8 часов назад, Xрюн222 сказал:

В топ классе интерес представляют только решения с индуктивной коррекцией, и НЕ на приснопамятных LCR-модулях.

Копирование на чуть разный лад одного и того же решения, с чуть разными номиналами и чуть разными лампами  - и даёт примерно один и тот же результат, с незначительными вариациями.

Я  делал все типы и даже известный трешел RX , имеющий в оригинале замысла АМЛ неравномерность +-5 дб . Но применив нехитрый воздущный КПЕ -  500....1000пф, можно , впаяв его в нужное место (приоритет у Соколова) , получить уже +-1 дб .  А  то , прослушивание RX с лютой неравномерностью напоминало известную мышь и кактус... .

Тем не менее , для меня -с реальным раскладом по стоимости , и с ясностью и подачей не уступающим всем этим RX и LС , является коррекция RC на КПЕ (воздух ) и вакуум . конденсаторы - был и такой случай.    В бонусе -  короткий тракт (два каскада , можно и три ...) , возможность регулировать полюс ВЧ -тау от 0 до 90 мкс. Удобно.

32 минуты назад, sova сказал:

Оцифровки мало что дадут. покажут только самые грубые отличия. При оцифрвке по опыту сильно деградирует сигнал. На компе точно, и весьма заметно,  на большинстве цифро рекордеров-тоже.

Иначе бы и смысла не было держать неудобную и дорогую винил систему.

Что касается уровня звука корректоров то во многом определяется комплектующими и блоком питания что практически также , качество  комплектующих. Далее уже гармонизация звучания, выбор схем и режимов, уменьшение фона, и нервномерности ачх. Уровень звучания не меняется, удаляются косяки и огрехи.

Если применяются новодельные лампы и китайские конденсаторы то сомнительно весьма, что будет приличный звук.

Иногда можно за недорого поднять качество но например применяя нерутинные подходы, к примеру громадные пленочные емкости вместо эл- литов в БП платя  неудобными весом и габаритами. В случае корректоров этой ветки, судя по размерам, на это не похоже.

Создание корректора -это уровень искусства инженерии , мистики и хорошего слуха , вкупе с приличной виниловой системой, как таковой.

Компакт версия - на 1-м и 4 фоо - с КПЕ  и воздушным КПЕ подстройки вх. емкости ( +...300пф). Вакуум в медной фольге : 2х 1500пф - моноблок

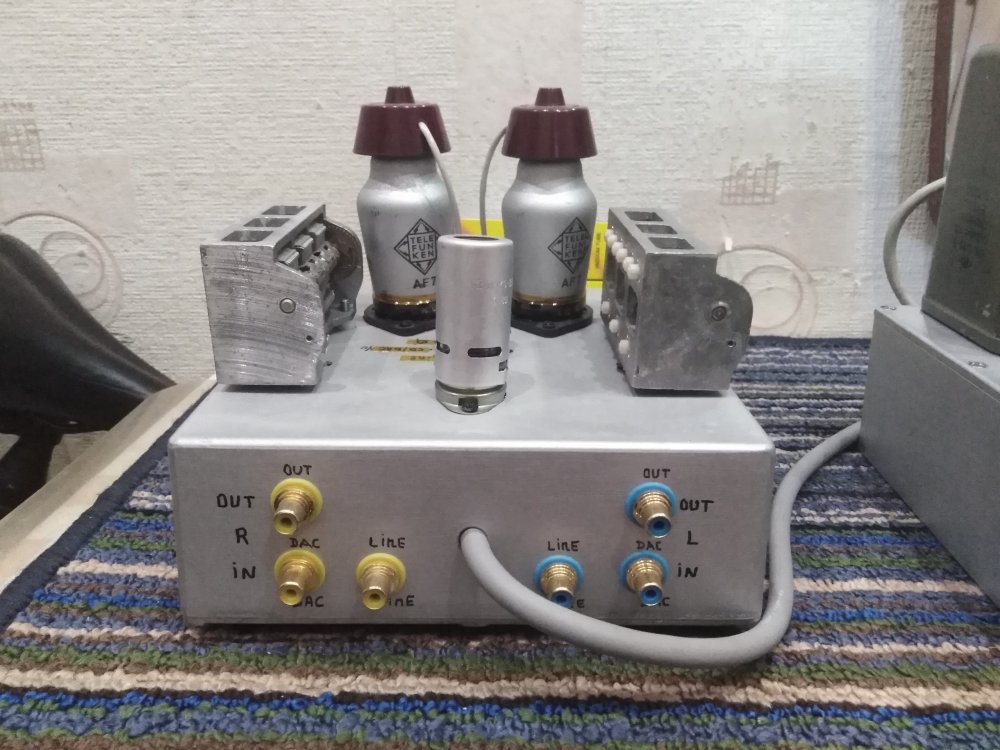

RIAA ..   В  дереве  :  типовой дредноут на еф12 и еф14 , КПЕ Телефункен , шасси Телеф. , сила тоже , фона нет .


CIMG3218корректор 5- монтаж.JPG

8idjBWe9xPMкорректор Станислава.jpg

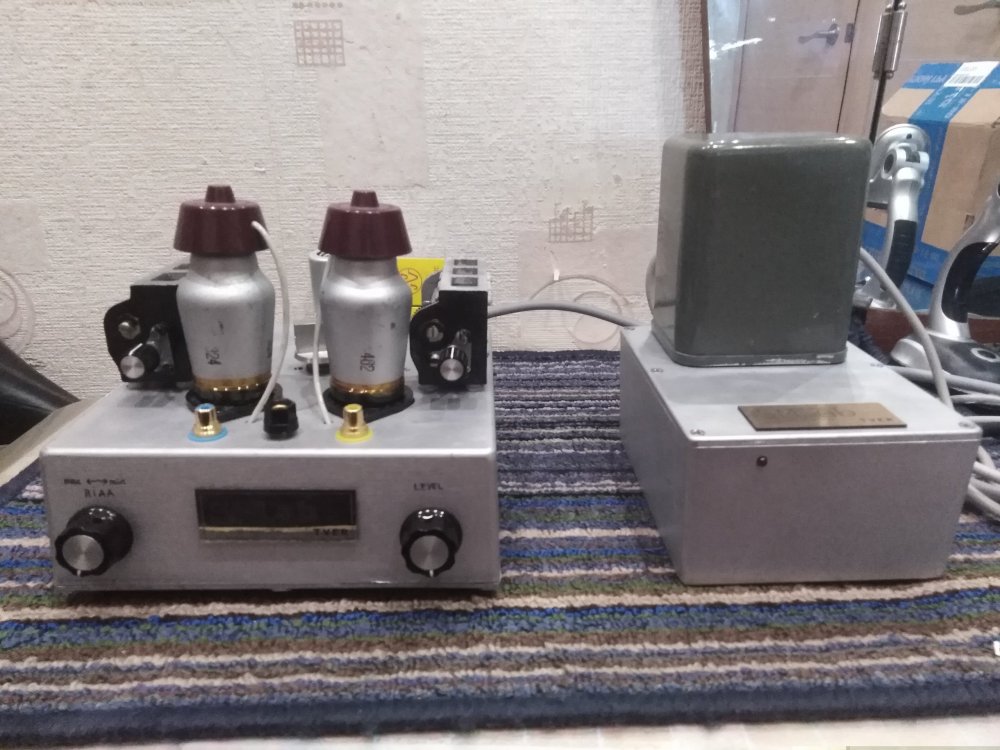

h0c1zu0_BVMкорри бп 3.jpg

mATiIcGrS3kкоректор 1.jpg

  • Like (+1) 1
Posted

С. L коррекцией темы нет . Леплю сюда . Был сделан Корр. По схеме М10 с точным  соответствием номиналов . Звучание очень красивое , от слова очень . Индуктивности были намотаны на перм. Сердечниках . Измерения индуктивности были сделаны центре стандартизации . Потому как  измерения китайскими приборами кроме недоразумений ничего не дали . Было 3 прибора на 20 , 60 и 200 Г-н . Железный дроссель определяли более менее точно , то на перм. Показывали что им вздумается. . На чем вернее на каком сердечнике правильней будет делать индуктивности для той коррекции . Если есть у кого такой опыт .если разговор пойдет о каких-нибудь чешуйчатых аморфах . То не надо .



Posted
14 hours ago, Михаил SM said:



mATiIcGrS3kкоректор 1.jpg

"это уровень искусства инженерии , мистики и хорошего слуха" что означает "Я тебя слепила из того что было"

Posted

Да собст. схема широко распространена. я взял из нее  только  "красное выделение " пардон . Сама схема рецептор , как было реализовано 3 каскада- 6С3п ( коррекция ) и два каскада на ЕСС88 . Сейчас думаю как реализовать вариант без разделительных емкостей , не лофтин . Трансформаторные каскады . Эта цепочка ( выделенная) на симуляторе показала правильную кривую.  емк в 750 пф вносила какую то неправильность я ее не ставил. Я изкоговил сейчас 2 комплекта индуктивностей на железе и перм . пока сам корр. не готов . просто лежат . задержка , пардон . с остальным наполнением не определился

m10 - копия (2).gif

  • Like (+1) 1
Posted

Видимо, 750 пф - компенсация паразитных ёмкостей дросселей, её надо подбирать по имеющимся фактически, в т.ч.возможно вообще исключить. Паразитные параметры катушек являются одним из проблемных мест такой коррекции (но преодолеваемых)

Guest Zampotech
Posted

Скажите, а как реализуется постоянство величины индуктивности катушки с ферромагнитным сердечником при перекрытии по частоте в 1000 раз? Вроде это нереально, таких магнитных материалов пока нет

Posted

Собст . в чем и вопрос ? приборы (китай ) показывали разную индукт .катушки на перм. сердечнике.  Видимо на разной частоте измеряли , но дроссель д50  кто как  в пределах 10 % показали все . потом эта схема промышленная . лет 10 назад я видел его в продаже чуть более ляма  рублей .работал же . и у меня работал . видимо нужно определиться с материалом . сердечника .Я думаю там не все так просто . Секрет. для нашей компании.

ПС .вспомнил , в  моем  корр инд были на ферритовых чашках . в экранах от кинаповских фото считках звуковой фото дорожки . и ферриты оттуда же . но цвету как м 2000 примерно .

Guest Zampotech
Posted

Самый широкополосный LC корректор (не фонокорректор) , который я знаю, работает с перекрытием по частоте 21 раз. Причем это конструкция весом килограмм в 20. Искрене сомневаюсь, что двумя -тремя катушками можно обеспечить точную коррекцию с перекрытием по частоте в 1000 раз.

Posted
3 часа назад, Anatolii сказал:

Звучание очень красивое , от слова очень

Анатолий, а что слушали с ним? Сколько на выходе мВ было? XLR выход реализовывали, или обычным обошлись?



7 минут назад, Zampotech сказал:

Искрене сомневаюсь, что двумя -тремя катушками можно обеспечить точную коррекцию с перекрытием по частоте в 1000 раз.

Наверное так, но Анатолий поделился своими впечатлениями о том, что у него вышло, про точность разговор здесь не шёл.

Posted
6 минут назад, Ollleg сказал:

про точность разговор здесь не шёл.

А напрасно, большая разница в звучании ФК зачастую объясняется отклонением коррекции от стандарта.

  • Like (+1) 3
Guest Zampotech
Posted
11 минут назад, Ollleg сказал:

про точность разговор здесь не шёл.

Если про точность нет разговора, и кривая АЧХ не попадает в шаблон RIAA-78, то это не вино фонокорректор , а винный напиток просто  предусилитель с риаподобной коррекцией.

Posted
22 минуты назад, Stan Marsh сказал:

А напрасно, большая разница в звучании ФК зачастую объясняется отклонением коррекции от стандарта.

Кажется уже был разговор, что у япошек вообще непонятная RIAA встречается, но звучат же, и многие хорошо звучат.....



Вот здесь с 35 минуты интересно про RIAA .....:smile-03:



Guest Zampotech
Posted
24 минуты назад, Ollleg сказал:

Кажется уже был разговор, что у япошек вообще непонятная RIAA встречается, но звучат же, и многие хорошо звучат.....

Значит к фразе "китайский ватт" нужно добавить фразу "японское риа"

Posted
2 минуты назад, Zampotech сказал:

Значит к фразе "китайский ватт" нужно добавить фразу "японское риа"

А по ссылочке глаголят не китайцы и не япошки, смотрели? Там 5 мин. достаточно

Guest Zampotech
Posted
59 минут назад, Ollleg сказал:

А по ссылочке глаголят не китайцы и не япошки, смотрели? Там 5 мин. достаточно

Среди них нет ни одного человека, который определяет стандарты. А посидеть по старпёрски и языком почесать я тоже люблю, особенно под рюмку чая и на мягком диванчике

Posted
1 час назад, Ollleg сказал:

Анатолий, а что слушали с ним? Сколько на выходе мВ было? XLR выход реализовывали, или обычным обошлись?



Наверное так, но Анатолий поделился своими впечатлениями о том, что у него вышло, про точность разговор здесь не шёл.

на первое слушаю сейчас вокалы типа Виктор Лазло и т.п. Но могу иногда и " бони М .ностальгия .  заметил ,искусственная музыка  типа бони м  звучит на виниле и хорошем тракте отвратительно . диски  ханса .  могу и пинкфлойд . манфред ман. послушать .

на второе . у меня есть измерительные приборы  " но мы вам про них не расскажем " ачх я снимал. скажу что время потраченное на подгон RIAA  кривой в этом случае .  иногда сопоставимо  с временем на изготовление и  мех обработки  корпуса .

Posted
18 часов назад, Anatolii сказал:

" бони М .ностальгия .  заметил ,искусственная музыка  типа бони м  звучит на виниле и хорошем тракте отвратительно . диски  ханса .  могу и пинкфлойд . манфред ман. послушать .

Осмелюсь возразить, что на действительно хорошем тракте всё это звучит .

18 часов назад, Stan Marsh сказал:

Вооот, а над патефоном смеёмся! А на нём, между прочим, Шаляпин очень кудряво идёт.

Вокал, классика, некоторый джаз - этого мало, как быть с роком, электроникой 80х и прочем?



20 часов назад, Stan Marsh сказал:

А напрасно, большая разница в звучании ФК зачастую объясняется отклонением коррекции от стандарта.

Ну так ждём от "посвящённых" хоть одну реальную схему с пояснениями, где всё сделано "как положено" и всё соответствует как стандартам RIAA, так ещё и хорошему звуку.

Вздохами и сомнениями дело не сдвинуть.:cool:

  • Like (+1) 2
  • Thanks (+1) 1
Posted

В видео же сказали. Что если даже правильно настроенная коррекция, может не звучать.
А изменив, к примеру, тип конден-ра в цепи коррекции, оживает запись...

Posted
10 часов назад, Zampotech сказал:

Скажите, а как реализуется постоянство величины индуктивности катушки с ферромагнитным сердечником при перекрытии по частоте в 1000 раз? Вроде это нереально, таких магнитных материалов пока нет

В дросселе с зазором основное влияние на магнитное сопр цепи и соответсвено индуктивность,  имеет воздушный зазор.  Изменения маг проницаести в дросселе с сзазором, слабо проявляются.

Так как коррекция осуществляется не одним дросселем,  а двумя, то и диапазон делится, на НЧ, от 20 Гц до 500 Гц в 25 раз, от 500 до 2120  коррекции нет, это пологий участок СЧ, далее коррекция ВЧ от 2120 до 20000, в 10 раз.

 1000 раз "за раз", нет :)

  • Like (+1) 1
