Селектор входов

[vs music]

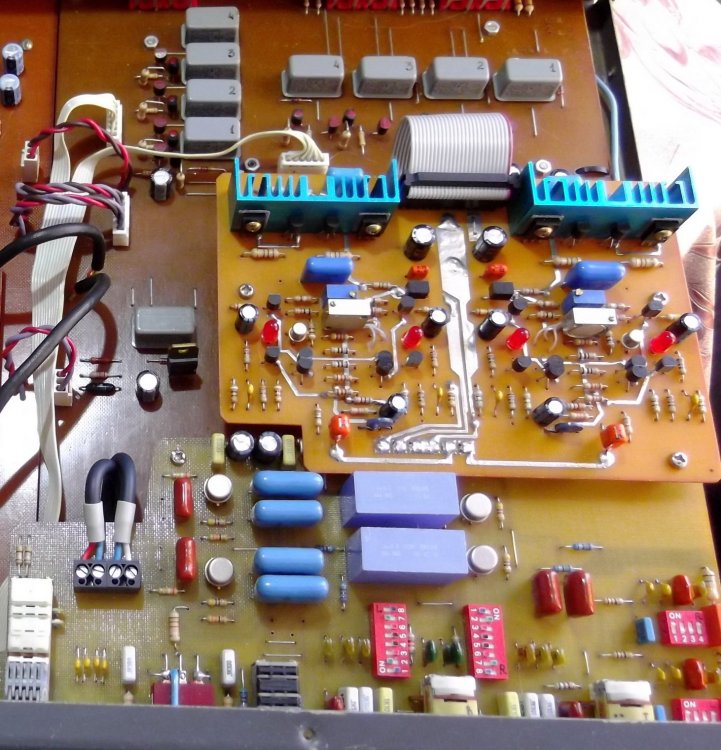

У меня есть пред , собранный больше  20 лет назад .За эти годы пред несколько раз подвергался апгрейду - в виде замены плат предварительных каскадов ( собранных по другим схемам ) .  Но селектор входов в нём ( на реле ) всегда оставался прежним с момента первого включения преда в розетку - просто не было никаких поводов и  причин для  апгрейда коммутатора входов - работает как часы . Коммутация независимая .  4 входа на воспроизведение , и при этом любой из этих 4-х  входов  можно задействовать на запись ( или для подачи сигнала к другим устройствам ) - независимо от того , какой вход включен на воспроизведение . Релейный коммутатор , на мой взгляд - самое надежное решение ( и не доставляющее хлопот с годами ) .

[Mark Levinson]

29 минут назад, Anatolii сказал:

делал такое прямой вал , две шестерни . одна на вал регулятора .

Anatolii, понятно, но не совсем. Как происходит передача под углом с одного вала на другой?

 vs music, видел такие переключатели и прикидывал их применение, но что-то не дал ладу.

Мне надо передать вращение с ручки на передней панели на галетный переключатель на задней панели.

А в этих переключателях передается вращение с ручки на движковый переключатель.

Либо да, применить реле и отказаться от переключателей.



[Mark Levinson]

13 минут назад, Stan Marsh сказал:

Может приспособить что-то типа этого:

Да, была такая мысль, пока думаю. Видел фото так вроде делают, но насколько это будет плавно работать.

Просто думал может есть какие-то готовые решения. На Али ничего подходящего не нашёл.



[vs music]

8 минут назад, Mark Levinson сказал:

А в этих переключателях передается вращение с ручки на движковый переключатель.

Да - у японцев такие переключатели были движковые . Но они достаточно надежны и компактны . Я разбирал такие переключатели - чистил от окислов спустя 40 лет . Почистишь - и он снова работает очень долго . Но реле - конечно в разы надежнее ( особенно советские военные герметичные ) . Есть поляризованные реле - которые переключаются кратковременной подачей импульса на обмотку ,   а всё остальное время обмотка обесточена ( реле РПС и другие ) . Тоже очень удобный вариант для коммутатора .

[vs music]

10 минут назад, Mark Levinson сказал:

Просто думал может есть какие-то готовые решения. На Али ничего подходящего не нашёл

Еще один  вариант - оснастить  переключатель моторизованным приводом . Но там придется мудрить с получением нужного  угла поворота мотора для переключений входов и понадобится редуктор .

[Mark Levinson]

Наверно в таком случае проще будет поставить переключатель на переднюю панель, просто не хотел вести провода от разъёмов с задней панели на переднюю панель и потом обратно из-за возможных наводок на провода. Либо применить реле.

[vs music]

24 минуты назад, Mark Levinson сказал:

Либо применить реле.

Примените реле . Это лучший способ из всех ( и конечно - более дорогой и трудоемкий ) . Я отремонтировал много заводских усилков с коммутаторами на переключателях . Переключатели неизбежно окисляются - это факт из ремонтной жизни . Не хочу пугать видом черных контактов этих переключателей , у меня много фото есть ( сделанных при ремонте аппаратов ) .

[Климентий]

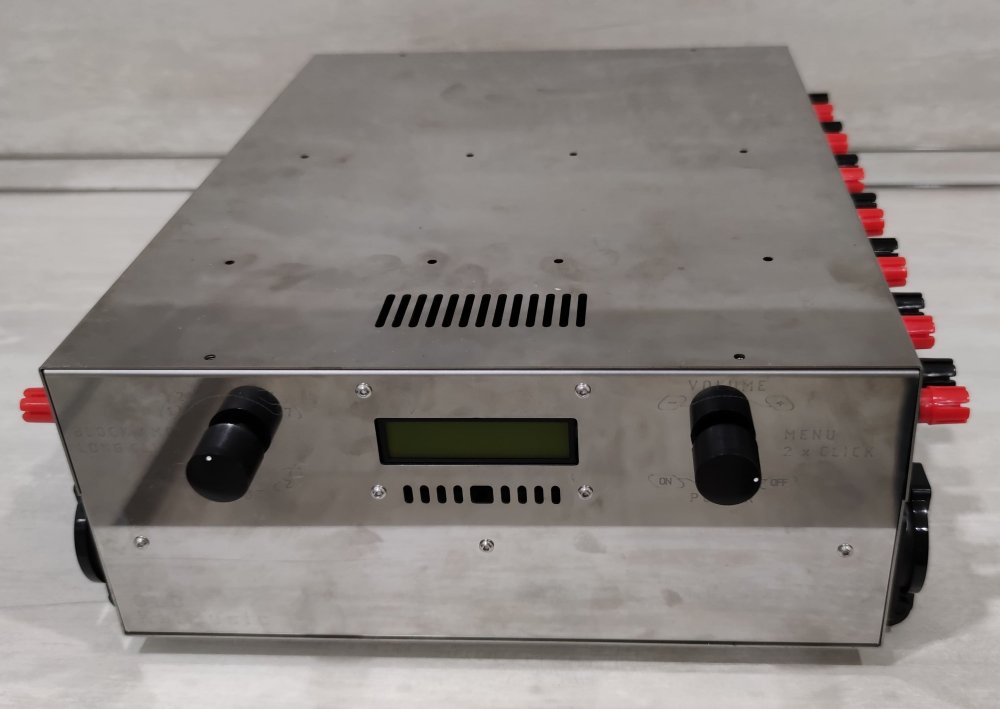

Неоднократно выкладывал тоже фото своего устройства. Работает как автомат Калашникова!

Очень удобно делать селекторы на реле...



[Климентий]

Самое странное что меня поражает, это то, что народ не хочет развиваться и не принимает высокотехнологичные вещи... Упёрлись в галетные переключатели и примитивные однотакты.... И на этом точка... Несколько страниц подряд обсуждать древние галетники... И ни задать ни одного вопроса к моей конструкции... Даже ради интереса...

[johnson1496]

Клименитй, Вы так давно ее рекламируете. Тем не менее ничего выдающегося кроме явной избыточности я в ней не вижу. Естесственно Имхо.

[Климентий]

Во-первых я ничего не рекламирую. А пытаюсь донести до масс, что нужно развиваться и делать вещи интересные и технологичные...ну неужели не скучно крутить галетник ручкой от ч/б телевизора?

В чем избыточность? В том что 7 каналов могут обслуживаться в одной аудио стойке? У меня есть интерес собрать в аудио стойке разные типы и классы усилителей. От А до D класса. И этот аппарат проектировался именно для этой цели. Никакой избыточности нет. Есть непонимание масс... И неспособность осмыслить что-то сложнее галетника... Имхо...

Поэтому аудио портал и погиб...

[johnson1496]

Причем здесь АП. Всю жизнь занимаюсь радиотехникой и электроникой, последние семь лет надежностью блоков и систем. Надежность контактного соединения на микротоках всегда оставляла желать лучшего. А у Вас понатыканы силовые китайские реле в сигнальных цепях, много, вот и закрались сомнения.

[Климентий]

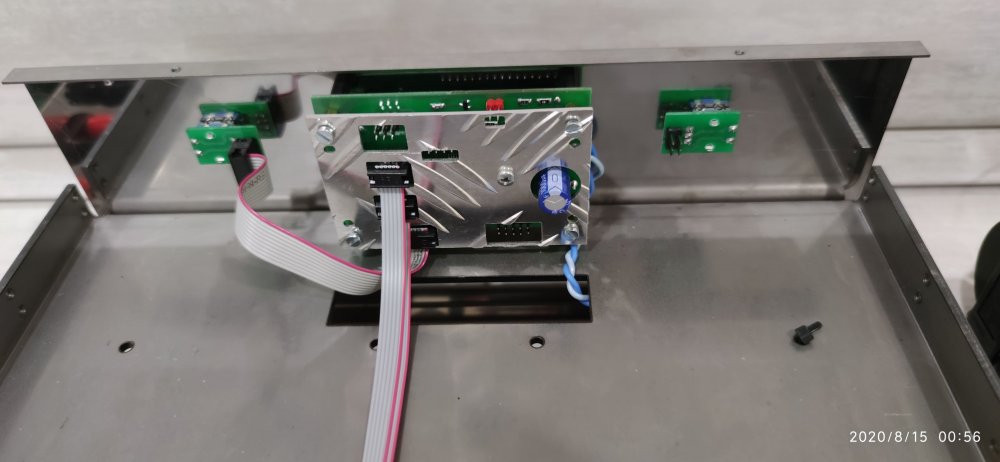

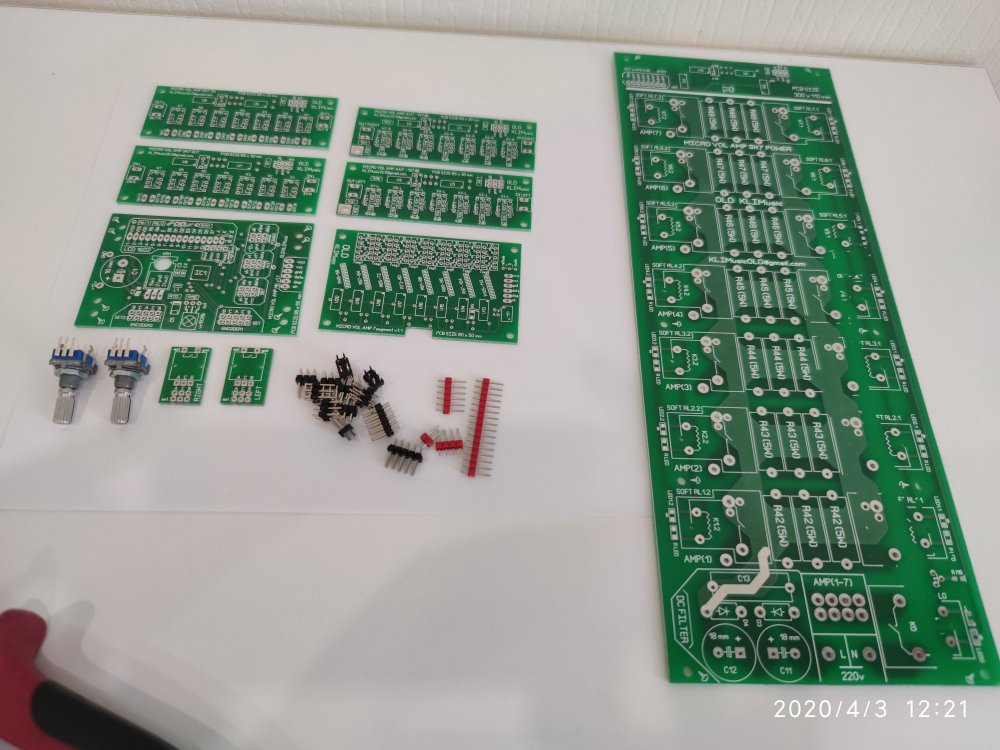

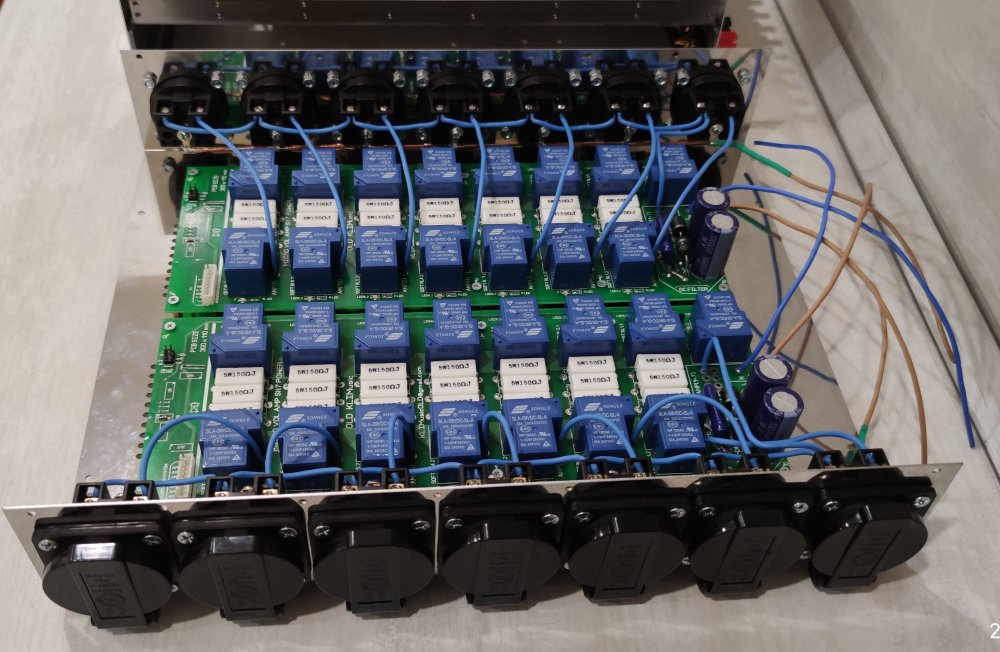

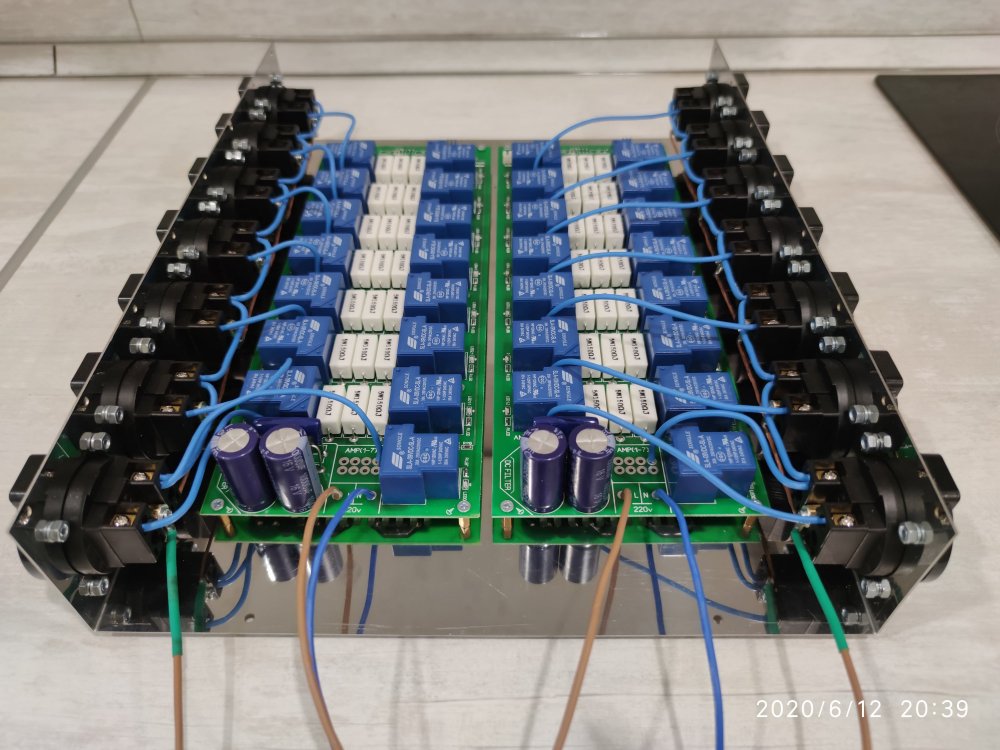

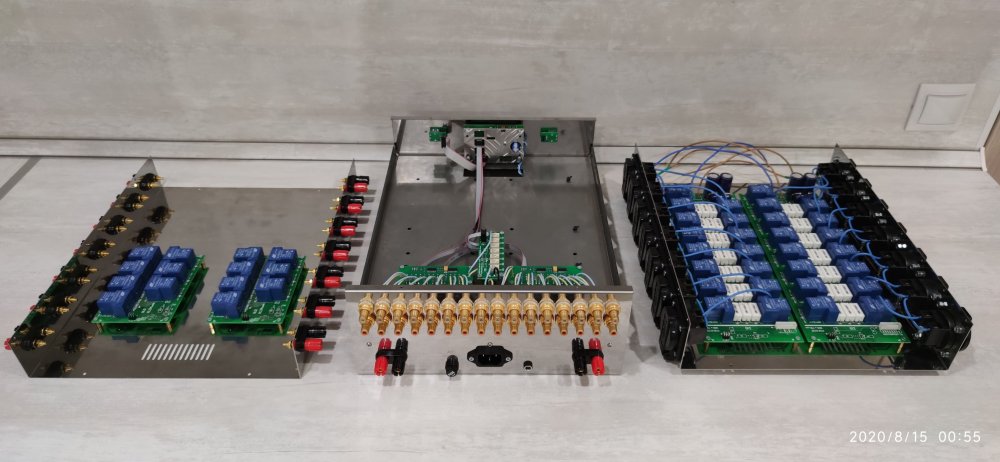

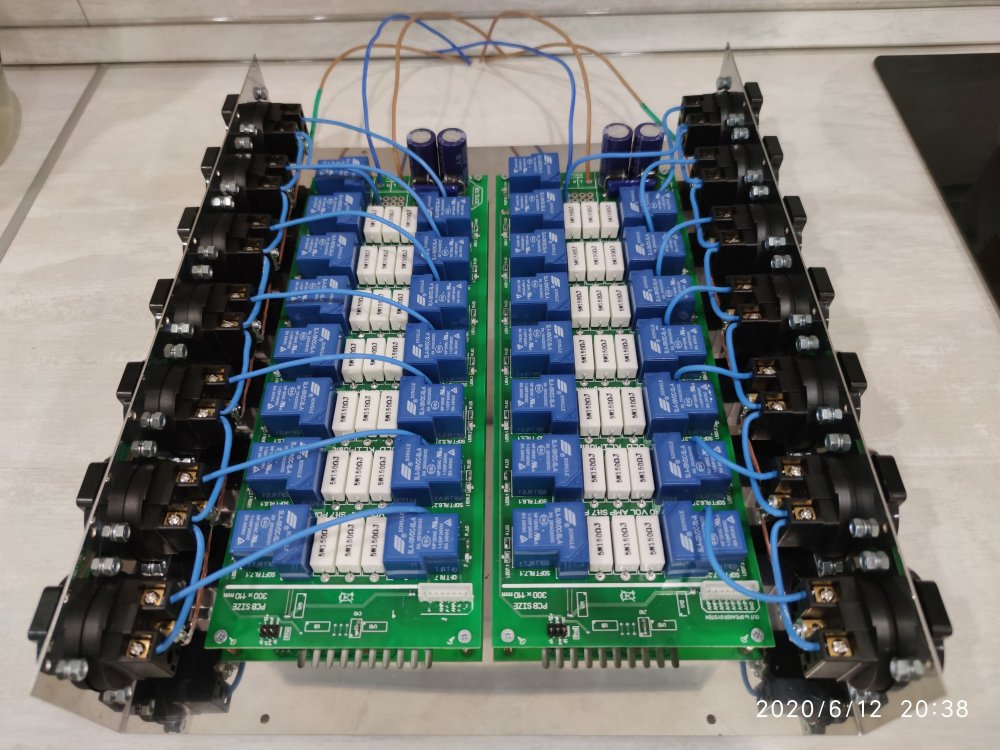

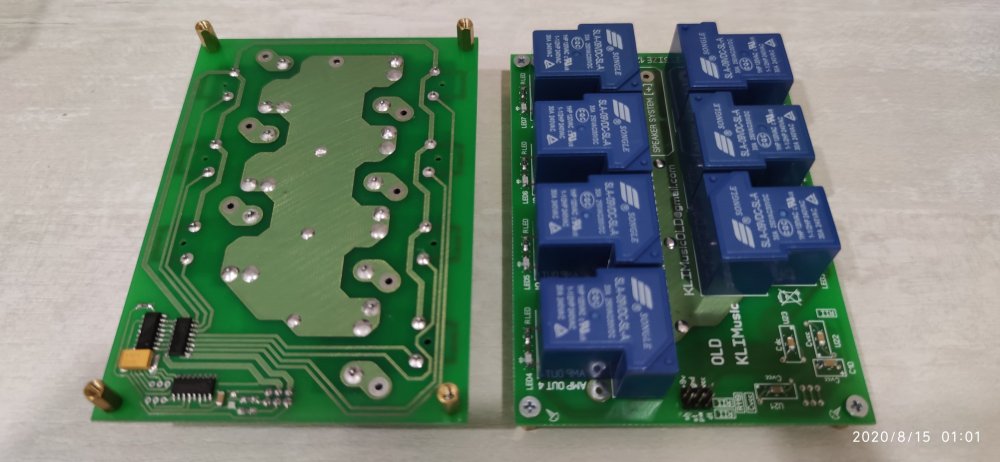

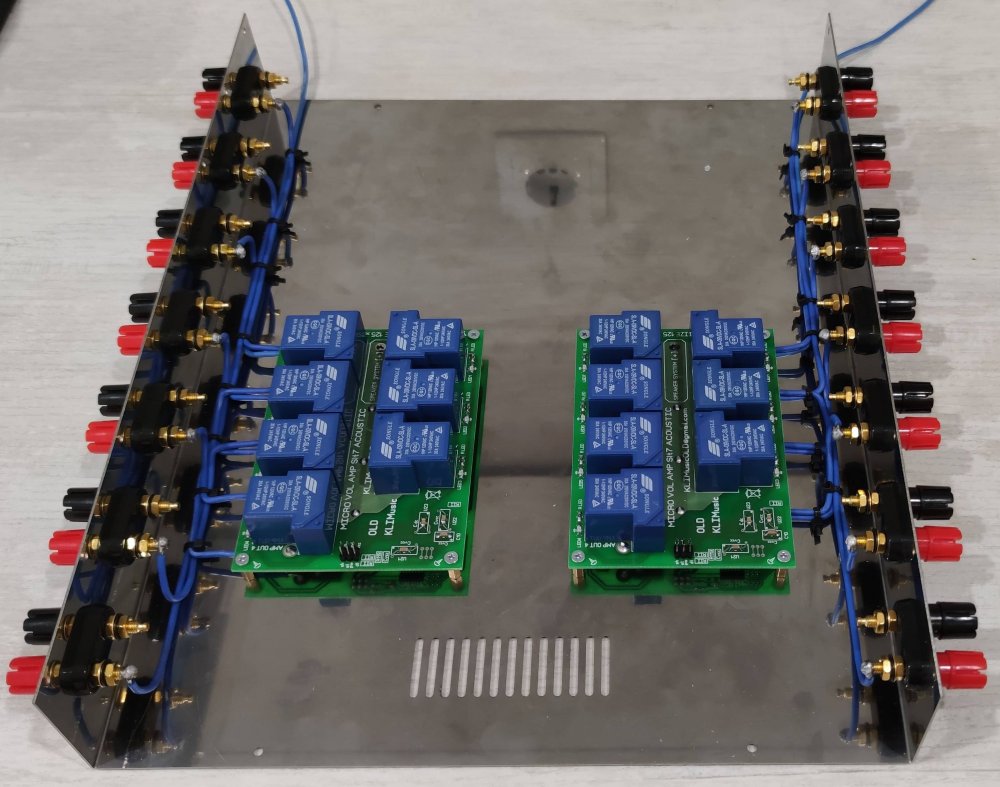

Силовые реле стоят в цепи силового питания 220в! Для коммутации питания выбранного усилителя. Также силовые реле стоят в цепи коммутации акустических систем к выбранному усилителю. В цепях селекторов аудиосигнала и регулятора громкости релейного, стоят сигнальные миниатюрные бистабильные реле.

[Михаил SM]

Иногда может казаться , что твой сегмент знания ваще лучше другого - в какой-то области . Но на любое возвышение ученого есть такая же экспертная оценка , которая позволяет чаще всего трезво оценивать область , без фанатизма .

Сигнальные , миниатюрные , в контексте функционала удобны , позволяют осуществить дистанционное управление , но галетник тоже можно оснастить шаговым двигателем . Остаётся критерий контактных и паечных потерь , важный в проектах  , где это имеет вес . Поэтому старый советский галетник в определенном применении может быть востребован и не удобств ради .

Реле , если нормированны на микротоки , имеют одну точку контакта (в реле это возможно) , имеют реально сильные позиции , хотя в консервативном аудио , типа Аудионот , они и не в почёте.

[x22]

21 hours ago, Климентий said:

Самое странное что меня поражает, это то, что народ не хочет развиваться и не принимает высокотехнологичные вещи... Упёрлись в галетные переключатели и примитивные однотакты.... И на этом точка... Несколько страниц подряд обсуждать древние галетники... И ни задать ни одного вопроса к моей конструкции... Даже ради интереса...

Вы правы, никто не хочет развиваться: уперлись в примитивные однотакты. Более того, делаем на лампах, хотя в ходу сейчас и микросхемы, и полевые транзисторы. Весь форум про это, в основном.

Отслушиваем провода и конденсаторы, паяем серебряными припоями и платим значительные деньги за хорошие ламповые панели, и за разъемы, где контакт/прижим обеспечивается! Паяем навесным, на лепестки панелек припаиваем детали. Короче тракт.

Дело ещё и в концептуальном подходе, - короче тракт, меньше механических соединений! Я считаю, кабель лучше припаять к выходу корректора: убрать один механический контакт. А Вы предлагаете дополнительно разъем на входе, разъем на выходе и контакт реле между ними.

Я так делать не буду.

[Михаил SM]

Если бы однотакты так же были бы примитивны

10 минут назад, x22 сказал:

Вы правы, никто не хочет развиваться: уперлись в примитивные однотакты. Более того, делаем на лампах, хотя в ходу сейчас и микросхемы и полевые транзисторы. Весь форум про это, в основном.

Отслушиваем провода и конденсаторы, паяем серебряными припоями и платим значительные деньги за хорошие ламповые панели, и за разъемы, где контакт/прижим обеспечивается!

Дело ещёи в концептуальном подходе, - короче тракт! Я считаю, кабель лучше припаять к выходу корректора: меньше контактов. А Вы предлагаете дополнительно разъем на входе, разъем на выходе и контакт реле между ними.

Я так делать не буду.

Если однотакты также были бы примитивны и на реальном звуке ( особенно на малых мощностях до ватта) -в пику транзисторному модерну , то аудиомир бы давно перестал дербанить бабушку, поверьте.   Реальность же такова , что на высоком уровне реалиации , дорого стоят и однотакты,  и транзисторы , хотя по иронии прогресс выкатил полевые латералы и народ наконец-то почуял реальную альтернативу лампе , и со  ""смешной "" схемотехникой .

Реально же , не стоит путать яишницу с ""знаем чем "" , так как ламповый мир и транзисторный мир - миры дорогие в топе , но абсолютно разные в реализации , разные галактики , хотя звук их постепенно сближается , для большинства уже без разницы ; просто не слышно разницы.

Р.С. Но мы на своих системах слышим....  всё... (!) .

[x22]

Не понял. Это Вы к чему? Три механических контакта вляют на звук?

[Михаил SM]

5 минут назад, x22 сказал:

Не понял. Это Вы к чему? Три механических контакта вляют на звук?

Влияет и один . Просто не всем это важно или системы не позволяют услышать , или слух не позволяет . Или эволюционно аудиочел ещё не догоняет .   Хотя в 70-е..90-е тоже мало кто ""догонял"" , делали  в хайфае усилители с неимоверным коммутационным ресурсом , число контактов часто с клемм винилового картриджа и до УМ достигала 30 ед. и более. Народ тогда вообще понятия не имел, что такое микродинамика , к примеру ,и реальное разрешение винила ...;  Пионер +Кенвуд и снова Пионер ...АС , типа.

В  своих предусилителях , если нужна коммутация , то применяю только одну группу контактов -неважно , галетник или реле , деградация ТЕЛА звука ещё приемлема , а вот три группы контактов -уже ""ж... па"" , извините , звук сильно деградирует , касаемо слитности , микродинамики , точности низа.

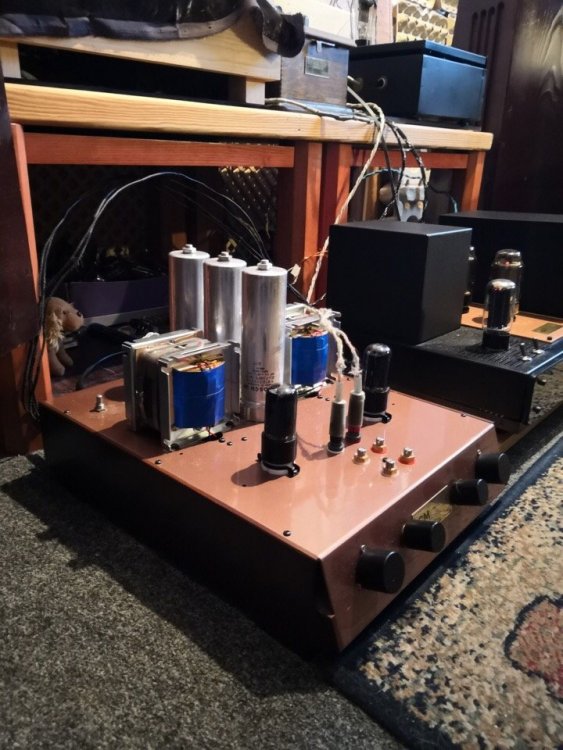

На фото -пред ( с раздельным БП) с раздельной коммутацией на каналах .

[Anatolii]

Что мне понравилось - это как работает ваш листогиб. . . Лишних реле и т.п. я не приветствую, я слышу грязь от лишнего резистора . а сравнивать от А до Д  7 типов  усилителей ? Если вам это нравится - хозяин барин . Хотя  например усилитель от " ригонды " легко затыкает большинство транзисторных аб шников. В начале темы я поделился как  обхожу и галетники .  . а тут такой огород.

[Климентий]

Интересно посмотреть на инструментальные измерения, графики, и тд... Подтверждающие влияние контактов реле на звуковой сигнал. Кто-то делал такие замеры? Или всё ушами кривыми измеряют? Есть что показать? Кроме религиозных привычек?

[Михаил SM]

1 час назад, Климентий сказал:

Интересно посмотреть на инструментальные измерения, графики, и тд... Подтверждающие влияние контактов реле на звуковой сигнал. Кто-то делал такие замеры? Или всё ушами кривыми измеряют? Есть что показать? Кроме религиозных привычек?

В  консерваторию  с осцилоскопом и тестером ходите ?

[Anatolii]

Уши возможно и очень "кривой" инструмент , но вся возня только для них. Я сам как то тестировал осцил. идеальную  синусоиду , как из учебника , а слушать на реальном сигнале тот аппарат было  как серпом ... (это частный случай )Так шта правильные  графики не всегда гарантия комфортного звучания .

[Agats]

с очень другой стороны в режиссёрской столько контактов, переключателей, реле да галетников,  что многим и не снилось, как и мне, но чувтсвую это всем сердцем и душой :) + куча проводов как паутина, но тут же с другой стороны, эти все "лишние прибамбасы", так сказать помехи да окрас звука, режиссер  потом выводит, убирает лишнее, подстраивает под свой "натренированный" ух- слух. В итоге мы имеем трек, который не стоит портить нам чем то лишним. Но у Климентия очень хорошая идея-философия, хочется и акустику переключать, и источник и усилители.

[Anatolii]

тема с коммутацией была актуальна в 80гг. у меня дома живет маранц 3250 этакий коммутатор предусилитель с темброблоком  . без движения . продать надо . (не реклама ). сейчас из за хайендности . сокращается все . темброблоки - плохой тон . переключатели зло . как то так .жизнь другая .

[Agats]

и слушаем мы музыку в другом помещении своем, отличное от записанной, с другими отражениями, другими частотами и даже не можем их подправить , и это называется хайэндность. Так, мысли в слух :)
