Recommended Posts

Posted

Применяю во всех проектах только советские галетники -  неважно, в сети или на сигнале , в силу уникальности его конструктива , альтернативы ему нет .   Эта особенность заключается в том , что в подавлющем числе типов коммутаторов сигнал или ток проходит две точки перехода , что сильно влияет на некоторые важные параметры звука в итоге , такие как слитность звука и его цельность в НЧ - диапазоне .   Советский галетник ,

если подпаяться исходящим (к примеру)гибким проводом  непосредственно на токовый сектор  , позволяет получить ОДИН (всего) рабочий контакт . Это , если система с высоким разрешением , слышно отчетливо , особенно критерий нижнего баса и ясности звука в целом .

Учитывая цену , то реально подарок .     Сам галетник феноменально надежен , номирован на мин. ток ( 0,0001а) ,  номируемое перех . сопротивление с одним контактом - всего 0,01 ом .

Можно отжать  одну плоскую пружину (их две вместе прижимают шарик) , и тогда переключать станет ваще хаендово.

Галетники эти бывают разные , можно набирать многие комбинации , включаю и задание нужных позиций коммутирования.

 https://asenergi.com/catalog/pereklyuchateli/pgk.html

Фото : советский галетник в коммутации в Мейшу Аудионот после тьюнинга .



P1130334-1мейшу5 сверху.jpg


  • Like (+1) 4
Posted
4 часа назад, Михаил SM сказал:

Эта особенность заключается в том , что в подавлющем числе типов коммутаторов сигнал или ток проходит две точки перехода , что сильно влияет на некоторые важные параметры звука в итоге

Дык наверное во всех галетниках будет две точки перехода нет?

Posted
20 минут назад, Карабасс сказал:

Тут речь не о земле видимо...

Верно .  Сигнал для коммутации приходит на  т.н. вход галетника , где через контакт попадает на сектор обхода нужных адресных уже выводов ; попадает через ещё одну контактную пару . Итого - две точки перехода сигнала.   На галетниках открытого типа , каким является представленный советский , возможно подпаяться мимо входной ламели , напрямую на сектор . Так же , к сведению, делали в своих галетниках , применяемых в довоенных приемниках и немцы .

Звук в оригинале в общем целом есть некая динамическая и микродинамическая структура и любой контакт её стремится разрушить . Когда коммутации слишком много , как в ширпотребных японских или иных усилителях , звук становится однозначным .., как поток в известной трубе. В топе аудио это знают , поэтому в хаенде всегда стремились минимизировать число коммутаций и просто контактных пар на пути сигнала , особенно , где микротоки -  винил , к примеру . Отказ от шелла и прочее .

  • Thanks (+1) 1
Posted
8 минут назад, Михаил SM сказал:

На галетниках открытого типа , каким является представленный советский , возможно подпаяться мимо входной ламели , напрямую на сектор .

Я ход мысли понял, не пойму только как вы предлогаете подпаяться мимо ламели на сектор?

Posted
34 минуты назад, Карабасс сказал:

Я ход мысли понял, не пойму только как вы предлогаете подпаяться мимо ламели на сектор?

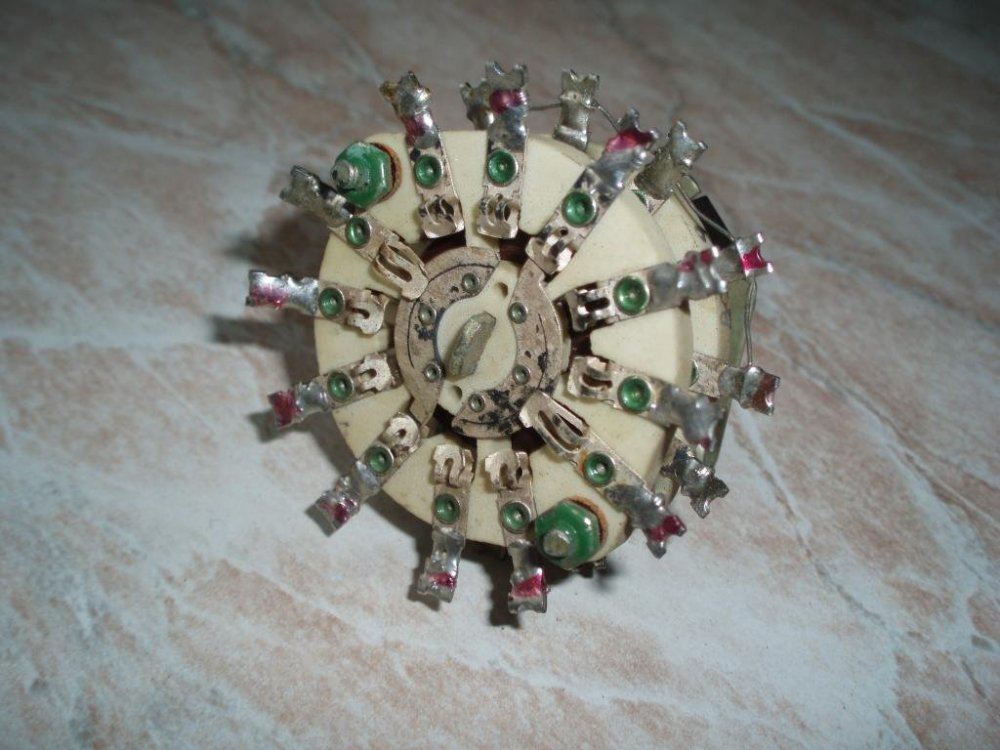

Вот так например, минуя общую ламель сектора. Мысль хорошая и правильная. Спасибо, Михаил.


  • Like (+1) 2
Posted
29 минут назад, Mark Levinson сказал:

Вот так например, минуя общую ламель сектора. Мысль хорошая и правильная. Спасибо, Михаил.


Единственно , нужно предусмотреть гибкий подвод провода .  Хотя по большому счёту можно подводить хоть моножилой 0,5мм , сектор поворота не критичен , но самим проводом лучше заходить в подпайку перпендикулярно плоскости сектора и ближе к выступу.  Прежнюю подводящую ламель можно вообще убрать (отогнуть) .



  • Like (+1) 1
  • Thanks (+1) 1
Posted
9 минут назад, Михаил SM сказал:

но самим проводом лучше заходить в подпайку перпендикулярно плоскости сектора и ближе к выступу.

Спасибо, интересное замечание. :smile-29:

7 минут назад, Карабасс сказал:

моножила не самый хороший вариант, пайка и жесткий подвижный контакт = не хорошо.

Да там угол поворота небольшой думаю будет всё нормально.

Posted
5 часов назад, Mark Levinson сказал:

Михаил, а если сравнивать галетный переключатель и реле, чему бы вы отдали предпочтение?

Реле , герконы - если сигнал проходит через одну точку контакта , уже имеет место быть .  В  идеале , контакт должен быть точечный , если речь идет о музыкальном сигнале и условно параллельный -как в советских галетниках , если речь идет о передаче мощности .  Галетники эти далеко не простые , керамика , покрытие серебром , применялись в ВПК в радиостанциях , критерий их надежности - приближен к абсолюту.



  • Like (+1) 1
Posted
В 16.09.2022 в 17:49, Den101 сказал:

нашёл такие. Хочу попробовать дискретный регулятор громкости.

Чем они хорошие ? Тоже валяется один такой.




Posted
6 часов назад, Den101 сказал:

А ещё положений довольно много. Если делать регулятор - это имеет значение.

Я делал несколько дискретных регуляторов . На практике оказалось что достаточно 5 -8 шагов

Posted

Вот интересно, как сделать  удлинитель штока переключателя селектора каналов под углом? Прямой понятно, а если передняя панель не под 90 градусов, а под наклоном. Ручка переключателя находится на передней панели, а переключатель надо разместить возле RCA-разъёмов на задней стенке. Как быть в таком случае? Гибкий вал, кардан или ещё что-то?

Posted
13 минут назад, Mark Levinson сказал:

 Гибкий вал, кардан

вы сами  ответили . я как то делал такое прямой вал , две шестерни . одна на вал регулятора . правда это было с перем . резисторами . Это был стерео рег громкости . с проволочными рез . линейными . 3 шестерни . , а показательную хар.ку доп резисторами зеркально

Posted
9 минут назад, Mark Levinson сказал:

Вот интересно, как сделать  удлинитель штока переключателя селектора каналов под углом? Прямой понятно, а если передняя панель не под 90 градусов, а под наклоном. Ручка переключателя находится на передней панели, а переключатель надо разместить возле RCA-разъёмов на задней стенке. Как быть в таком случае? Гибкий вал, кардан или ещё что-то?

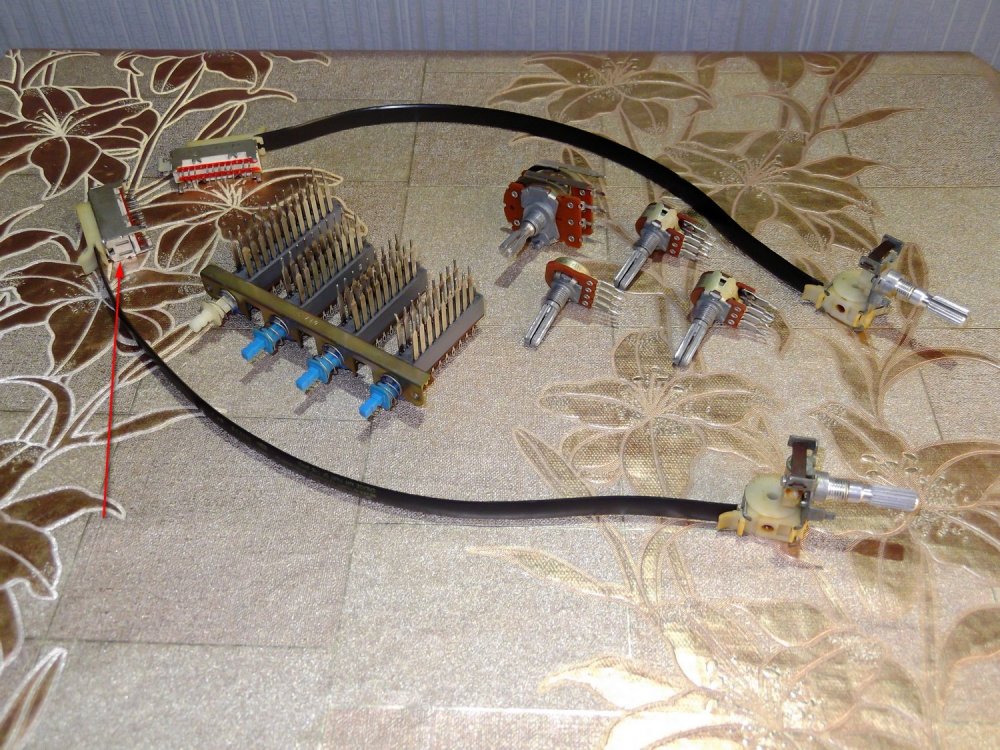

Искать вот такой переключатель с гибким плоским тросиком ( показан красной стрелкой ) . Японцы такие часто применяли . Как вариант - поспрашивать в сервисных центрах - может удастся выкупить у них на разборку какой-нибудь убитый аппарат с подобными переключателями . На фото - как раз переключатели из селектора входов
