4 часа назад, lewis сказал:

А можно подробнее, просто не попадались такие изделия и модули.

Модули (см картинку), в таблице 2 типа - LCR-600R и LCR-10K

Серийно выпускаемый транзисторный RIAA корректор с LCR коррекцией (новая версия) -  https://www.kitsunehifi.com/product/kte-lcr-1-mk5-mk5s-mc-mm-mi-lcr-riaa-phono-stage/

Корректор (первая версия) гостил у меня некоторое время, поэтому особенности конструкции мне известны.


  • Thanks (+1) 2
  • Replies 289
  • Created
  • Last Reply

Top Posters In This Topic

Posted

По мере наличия свободного времени макет фонопредусилителя подрастает). Начал делать стабилизатор анодного напряжения на лампах 6L6 и 6SL7 на +250В для фоносекции и +150В для секции предусилителя. Там же стабилизация накалов на 6,3В и 5В. Под трансформаторами панельки для ламп предусилителя 37-71А:


  • Like (+1) 3
Posted
В 29.10.2023 в 21:00, lewis сказал:

По мере наличия свободного времени макет фонопредусилителя подрастает). Начал делать стабилизатор анодного напряжения на лампах 6L6 и 6SL7 на +250В для фоносекции и +150В для секции предусилителя. Там же стабилизация накалов на 6,3В и 5В. Под трансформаторами панельки для ламп предусилителя 37-71А:


Как дело продвигается? А что, без стабилизатора никак было не обойтись?

Posted
20 часов назад, S.Laptev сказал:

Как дело продвигается?

На рабочей неделе совсем никак не продвигается. И времени свободного нет и голова другим занята). Говорят впереди аж три выходных, если останусь в городе, закончу стаб.

20 часов назад, S.Laptev сказал:

А что, без стабилизатора никак было не обойтись?

На мой вкус, в таких устройствах как корректор со стабом лучше, особенно при гальванической связи между каскадами.

  • Like (+1) 3
Posted
Цитата

особенно при гальванической связи между каскадами.

Если не трудно , опишите текстом вашу схему

Posted
2 часа назад, zvuk24 сказал:

Если не трудно , опишите текстом вашу схему

Схема есть в первом сообщении темы. Только в первом каскаде пентод 5693 (6SJ7), во втором- 12AU7, триоды в параллель и трансформатор 5к/600. Сейчас в макете выделенная часть схемы.


Posted
33 минуты назад, Xрюн222 сказал:

Сильно подозреваю, она очень похожа на схему "антинародного" от Е.Комиссарова, на LCR...

Ничего "антинародного"). Всех отличий- в первом каскаде пентод, вместо третьего трансформатор 1:9,1.

Posted
В 27.10.2023 в 22:50, Xрюн222 сказал:

Блоки усилителей : ЕВ031, ЕВ011, ЕВ022, отдельные самостоятельные унифицированные усилители от/для пультов. 31 - микрофонный, остальные линейные.

Жалко фотографий нет, я поспешил, там и механизм, т.е. сам вертак другой?

В 27.10.2023 в 23:57, lewis сказал:

А можно подробнее, просто не попадались такие изделия и модули.

Попадались, прямо тут, в ссылках, снова искал... не нашёл, смысла нет без трансов.

В 28.10.2023 в 00:15, Сергей А сказал:

БП у того итальянца хороший , для корректора. Кило на 10 наверное  :) , но все есть.


Обычный, хороший, когда и в минусовой цепи столько же звеньев.

  • Like (+1) 1
  • 2 months later...
Posted

Немного оживлю тему.

За последние два с лишним месяца переслушал все доступные малосигнальные пентоды для работы в первом каскаде корректора:

- 6SJ7 (12SJ7, 5693, 6ж8)

- EF86 (EF806, EF804, 6ж32п)

- 6AU6 (EF94, 6ж4п)

- EF12 (EF12k)

На мой ух однозначно победила 5693, второе место с небольшим отрывом EF12. Это и к вопросу о звуковых качествах "железных" ламп...:smile-11:

Во втором каскаде альтернативы 12AU7 не нашел. Всевозможные экземпляры этого семейства (5814, ЕСС82) отслушаю позже, уже без изменений в электрической схеме.

В общем что получилось при связке 5693-12AU7: общий Ку корректора=390, неравномерность в пределах 0,5дБ, фон на выходе 1,2мВ. Последнее значение при питании накала всех ламп переменкой со средней точкой и "подъемом" на +40В.

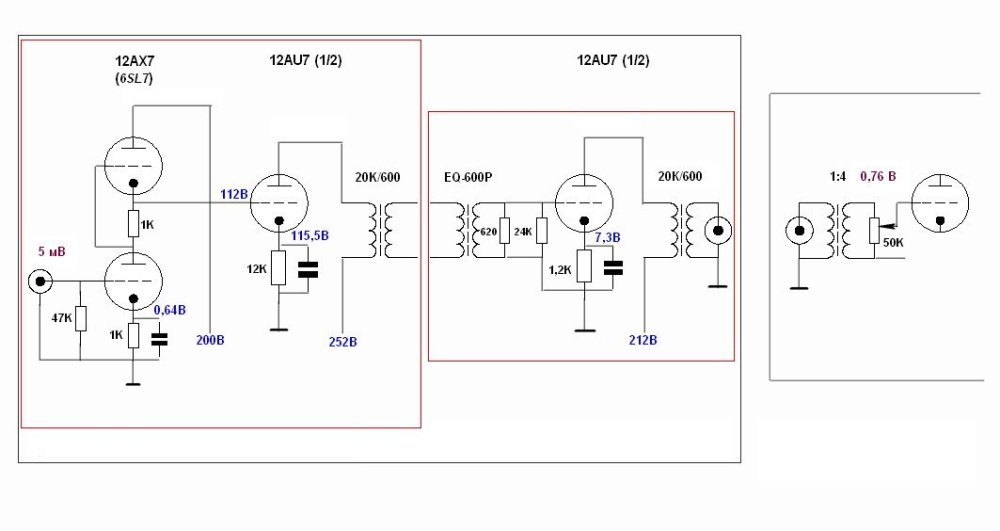

Теперь по оформлению корректора-предусилителя. Есть мнение, что устройство следует разделить на три блока (корпуса): "разгонный блок" :smile-59: 5693-12AU7 с трансформаторным выходом 5к/600, блок LCR коррекции, предусилитель с входным трансформатором 600/50к. А если в первый блок добавить отключаемые/переключаемые RC- цепочки коррекции под, например, разные стандарты грамзаписи, то можно получить универсальный корректор на все случаи жизни.

  • Like (+1) 1
Posted
В 27.10.2023 в 18:37, lewis сказал:



Еще в конце параграфа часто бывает практическая задачка по расчету трансформатора, для закрепления пройденного: рассчитаем трансформатор с полосой 80-8кГц... :smile-11:



Рассчитаем транс 8-80 000 гц и сразу наступит аудио счастье  ? :)) Чем  так уж  будет отличаться расчет транса 80-8000 от 8-80000 ?

Да ничем.

Исполнить трудней из за паразитов а расчитать то в чем проблема?

Posted
9 часов назад, Xрюн222 сказал:

Ну, может, если поставить стеклянные еф12, звук станет "прозрачнее"?.

Эт вряд ли. :smile-59:

8 часов назад, sova сказал:

Рассчитаем транс 8-80 000 гц и сразу наступит аудио счастье? Чем так уж  будет отличаться расчет транса 80-8000 от 8-80000 ?

Разве об этом шла речь.

  • Like (+1) 1
Posted
11 часов назад, sova сказал:

Рассчитаем транс 8-80 000 гц и сразу наступит аудио счастье  ? :)) Чем  так уж  будет отличаться расчет транса 80-8000 от 8-80000 ?

Да ничем.

Исполнить трудней из за паразитов а расчитать то в чем проблема?

У Ув.Т.С. все моточные изделия готовые, весьма именитые, самомотных нет!

2 часа назад, lewis сказал:

Эт вряд ли.

Разве об этом шла речь.

Это камень в мой огород, из соседней темы, но это не как не касается ЕF12, которых стеклянных и не было никогда, кроме РФТ и качество которых никем и нигде не подвергfлось сомнению, которые имеют невероятный срок службы, до 100 тысяч часов:smile-59:.

А разные железные 6Г2 и 6Ж7 рядом не лежали с лучшими образцами 6SL7

  • Like (+1) 1
  • 1 month later...
Posted

"Мем" древний, но всякий раз убеждаюсь, что получается почему-то именно так :smile-44: :

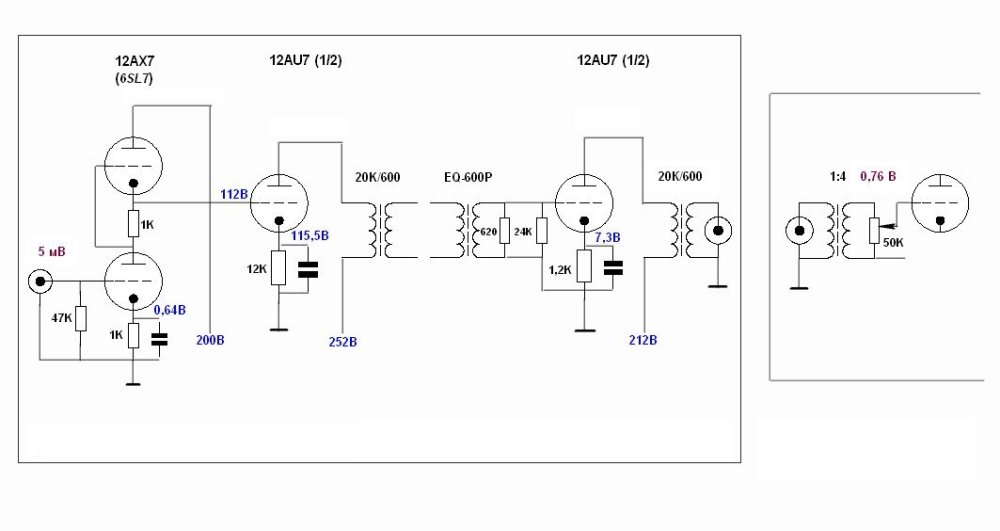

Движимый творческим зудом (дурная голова рукам покоя не дает :smile-06: ), перевел первый каскад с пентода на триод 12АХ7 и, поскольку общий Ку корректора уменьшился, пришлось "распараллелить" 12AU7 на второй и третий каскады. В общих чертах схема выглядит так:.thumb.jpg.e1d2b739d3fd75ed8feedecd57402e65.jpg

За звук говорить еще рано, сейчас только объективные параметры.

Напряжение на входе усилителя 5мВ (1кГц):

- напряжение на выходе 0,76В

- общий Ку 43дБ

- шум -60дБ (выходное напряжение шума 0,7мВ)

- интермодуляционные искажения 0,04%

- Кг общий 0,43%, по гармоникам: вторая -47дБ (0,43%); третья -82дБ(0,006%); четвертая -94 дБ; пятая -100дБ

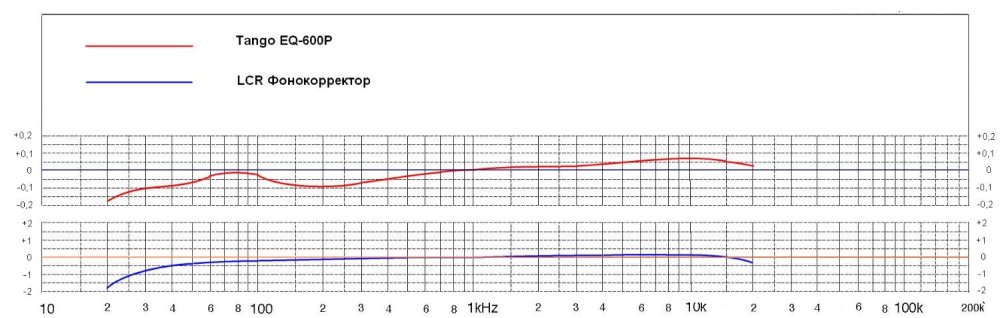

- АЧХ корректирующего усилителя и, для полного раскрытия темы :smile-47:, отдельно снял АЧХ блока LCR-коррекции Tango EQ-600P [генератор 600 Ом, 1В (1кГц)]:


Завал на краях диапазона по-видимому обусловлен собственной АЧХ примененных трансформаторов. Немного позже сниму сквозную АЧХ звукосниматель-корректор с измерительной пластинки . Памятуя предыдущие измерения, звукосниматель обеспечит подъем 0,6дБ на 30Гц.

Выходное сопротивление второго каскада сильно влияет на результирующую АЧХ, поскольку непосредственно участвует в нагрузке блока коррекции. С уменьшением Rвых увеличивается завал на НЧ и подъем на ВЧ, с увеличение- наоборот. Оптимум подбирал экспериментально изменением тока каскада.

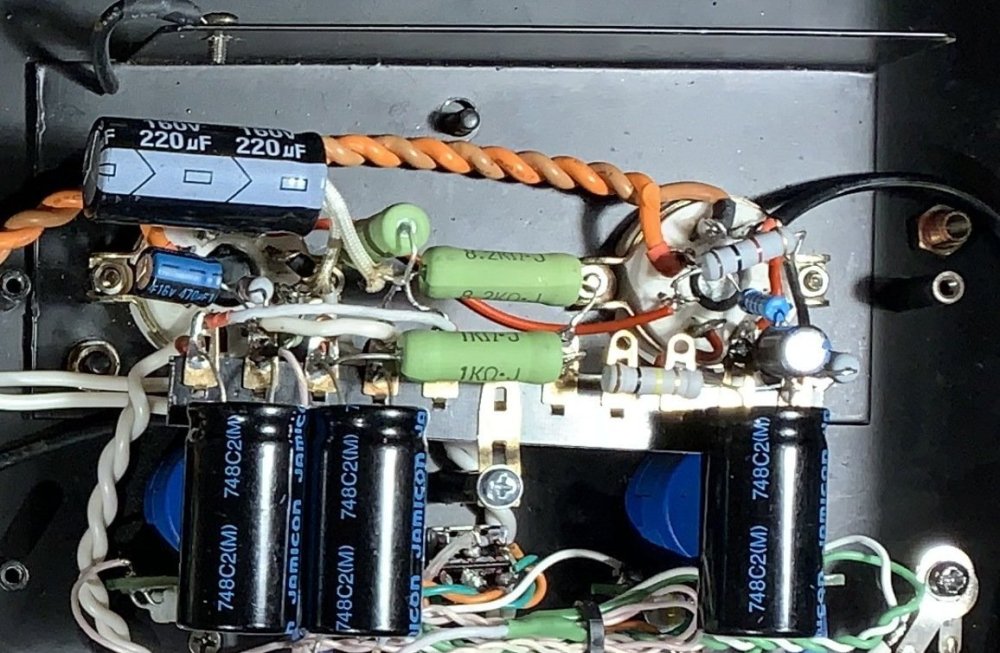

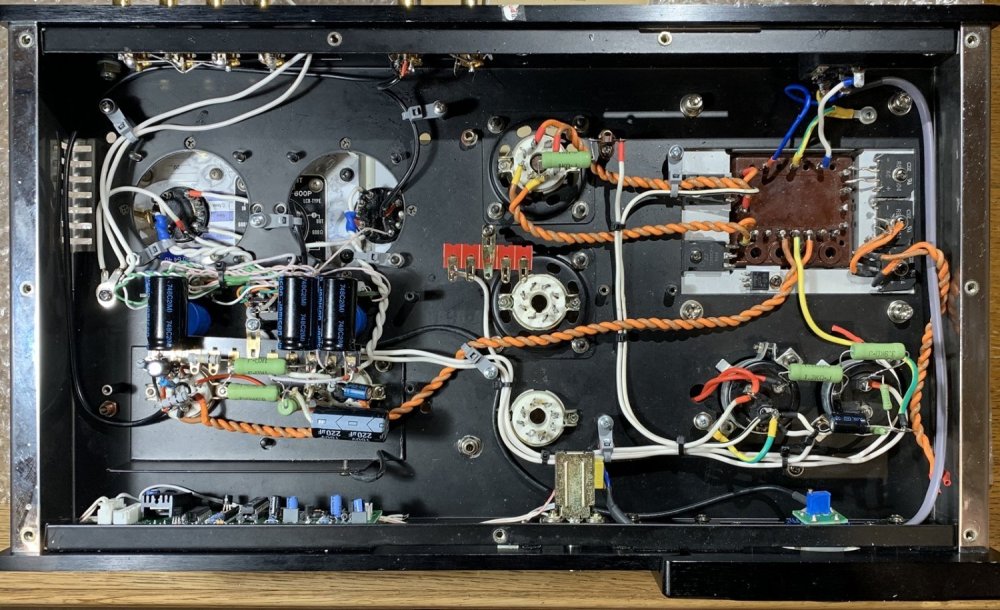

И фото устройства, в завершении отчета, так сказать, о проделанной работе. Думаю, не стоит серьезно обсуждать использованные комплектующие- это макет одного канала, собранный из того, что было под рукой в корпусе для макетов.





Сам корректирующий усилитель:






  • Like (+1) 4
Posted
54 минуты назад, Xрюн222 сказал:

Если не секрет, смысл српп на входе?

Последние годы жил с пентодом на входе двухкаскадного корректора, хотел сравнить звук с трехкаскадным триодным корректором, прежде чем окончательно проектировать корпус. Спектр очевидно сильно лучше у триода, по 3 гармонике разница в 15дБ. А включение СРПП выбрал из компромисса между достаточным усилением и минимальным выходным сопротивлением каскада. В данной схеме каскады до коррекции должны быть линейными, поскольку нет возможности поправить что-либо цепочкой коррекции. Отсюда и выбор 12AU7 во второй каскад, как лампы с малой входной емкостью.

54 минуты назад, Xрюн222 сказал:

Почему, скажем, не каскод из тех же деталей?

Каскод по звуку будет нечто среднее между пентодом и триодом. Возможно попробую в следующий приход вдохновения :smile-59:. Ну и надо сперва эту схему отслушать вдумчиво, но это как вернусь в город.

53 минуты назад, Сергей А сказал:

Опытный образец , иначе говоря :)

Что-то вроде того). Подозреваю, что если сделать каскод, то автоматически перейду к следующей стадии "после доработки" :smile-03:.

  • Like (+1) 1
Posted
35 минут назад, lewis сказал:

Последние годы жил с пентодом на входе двухкаскадного корректора, хотел сравнить звук с трехкаскадным триодным корректором, прежде чем окончательно проектировать корпус. Спектр очевидно сильно лучше у триода, по 3 гармонике разница в 15дБ. А включение СРПП выбрал из компромисса между достаточным усилением и минимальным выходным сопротивлением каскада. В данной схеме каскады до коррекции должны быть линейными, поскольку нет возможности поправить что-либо цепочкой коррекции. Отсюда и выбор 12AU7 во второй каскад, как лампы с малой входной емкостью.

Каскод по звуку будет нечто среднее между пентодом и триодом. Возможно попробую в следующий приход вдохновения :smile-59:. Ну и надо сперва эту схему отслушать вдумчиво, но это как вернусь в город.

Что-то вроде того). Подозреваю, что если сделать каскод, то автоматически перейду к следующей стадии "после доработки" :smile-03:.

Если ""отслушать вдумчиво "" , то не погрешу сильно, но эти зеленые резисторы киваме , по реальной (моей) отслушке, криминал , я бы поставил AMRG (2вт ) , в идеале немагнитные 1вт тантал. Пока это всё доступно .

Реально хороший набор , но пройти лучше до конца , где резисторами можно всё поднять или всё уничтожить.

  • Like (+1) 2
Posted
1 час назад, Михаил SM сказал:

Если ""отслушать вдумчиво "" , то не погрешу сильно, но эти зеленые резисторы киваме , по реальной (моей) отслушке, криминал

С комплектующими понятно, однако такие тонкости бывают актуальны на финальной стадии (вроде легкого ретуширование изображения в редакторе), т.е. совсем не для текущего этапа чернового макетирования.

Под "отслушать вдумчиво" подразумевал различия в подаче пентод-триод и выбор того, что придется по душе.

Posted
3 часа назад, Михаил SM сказал:

но эти зеленые резисторы киваме , по реальной (моей) отслушке, криминал

JAMICON-ам тоже не лучшее место, особо в катодах.....грязнят они и бас мажут....

(моё сугубо личное) Не дадут они :

4 часа назад, lewis сказал:

эту схему отслушать вдумчиво



  • Smile 1
Posted
4 часа назад, Михаил SM сказал:

... но эти зеленые резисторы киваме...

Присоединяюсь, известные ухудшайзеры.
С уважением, Nittis

Posted
13 часов назад, Ollleg сказал:

JAMICON-ам тоже не лучшее место, особо в катодах.....грязнят они и бас мажут....

Всему свое время. То, что сейчас собрано в макете, на следующем этапе разделится на два отдельных устройства со своими блоками питания, коммутируемые в линию 600 Ом:


Сегодня более актуальным будет включить в ППР (проект производства работ) выпрямление и стабилизацию накала, поэкспериментировать с точкой заземления корпуса и экранов трансформаторов, подобрать более подходящую лампу для третьего каскада (как вариант, что-то из семейства EL84). Всё это окажет более значимое влияние на звук макета, нежели марки конденсаторов и резисторов.

12 часов назад, Nittis сказал:

Присоединяюсь, известные ухудшайзеры.

Не спора ради, но все "ухудшайзеры" (кроме одного- в катоде второго каскада) находятся в цепях постоянного тока...  :smile-59: .

Posted
В 29.02.2024 в 09:00, lewis сказал:

Всему свое время. То, что сейчас собрано в макете, на следующем этапе разделится на два отдельных устройства со своими блоками питания, коммутируемые в линию 600 Ом:




Не спора ради, но все "ухудшайзеры" (кроме одного- в катоде второго каскада) находятся в цепях постоянного тока...  :smile-59: .

Основной мейнстрим т.н. хаенда в аудио именно так и продвигает -  масса дивайсов за немыслимые деньги и с известной ""мусорной"" элементной базой . Почему это имеет место быть ?  Одна из причин , низкий уровень разрешения -  музыкального и тембрального тех же систем , которые можно скомплектовать из предлагаемых в хаенде и это также коррелируется с низкой культурой слуха самих пользователей ; короче, они друг друга (концепция ""абы что внутри "" и ""неслышащий обладатель "" ) стоят .  Естественно , поэтому в мире аудио и возникла альтернатива , и это не только напаять танталов и блек гейтов ; аудио гораздо сложнее , чем себе могут представить современные паяльщики .

Резисторы в катоде , в управляющих сетках , в переходах (если) , в цепях того же постоянного тока , каким проводом (ами) разведен дивайс ; всё это имеет в реальности влияние на звук часто радикальное - в контексте ложки дегтя портит бочку мёда . Поэтому отслушивать звук дивайса с элементами ""г"" (ухудшайтеры), по мне большой нонсенс .

В вашем случае , и ув. Олег внеся своё наблюдение , прав , учитывая , что сами элементы схемы -коррекция ,трансформаторы , залиты ...и внутри там ...напаянно (просто имел с этим всем дело) , проще, такие компоненты надо вытягивать и без ясных , чистых , не вносящей своих окрасов (плохих) вспомогат. деталей( их там и не особо густо) , они вгоняются в откровенно ""дурной звук"" , с джамиконами - гарантированно .

  • Like (+1) 2
Posted
В 01.03.2024 в 15:14, Михаил SM сказал:

аудио гораздо сложнее , чем себе могут представить современные паяльщики .

Не стоит приватизировать истину, такой подход не конструктивен.

В 01.03.2024 в 15:14, Михаил SM сказал:

элементы схемы -коррекция ,трансформаторы , залиты ...

и внутри там ...напаянно (просто имел с этим всем дело)

Чтобы безапелляционно утверждать о пагубном влиянии заливки нужно сравнить один и тот же трансформатор с заливкой в колпак и без. Вряд ли у кого-то, кроме изготовителя трансформаторов, есть такая возможность.

Про "напаяно внутри", в спецификации блока коррекции изготовитель указывает для недоверчивых аудиофилов: "класс резисторов и конденсаторов выбран с учетом качества звука, точности и надежности". В подтверждении этого внутри видим отличные фольговые конденсаторы и резисторы Arcol (AB) на четверть и 1/8 Вт. Далеко не глупые люди делали...

P.S.: извиняюсь, Михаил, если чем задел, но Ваше стремление возводить собственные наблюдения в непреложные законы вселенной мне не импонирует. Ведь "аудио гораздо сложнее , чем себе могут представить..." (с) :smile-59:

А на счет конденсаторов и резисторов вынужден процитировать сам себя:

В 28.02.2024 в 14:41, lewis сказал:

Думаю, не стоит серьезно обсуждать использованные комплектующие- это макет одного канала, собранный из того, что было под рукой в корпусе для макетов.
