Recommended Posts

Posted
10 часов назад, Сергей Б сказал:

А у меня совсем компактные.


Выглядит прям супер, интересно с как с ачх дела обстоят?

  • Smile 1
  • 1 month later...
  • Replies 820
  • Created
  • Last Reply

Top Posters In This Topic

Posted

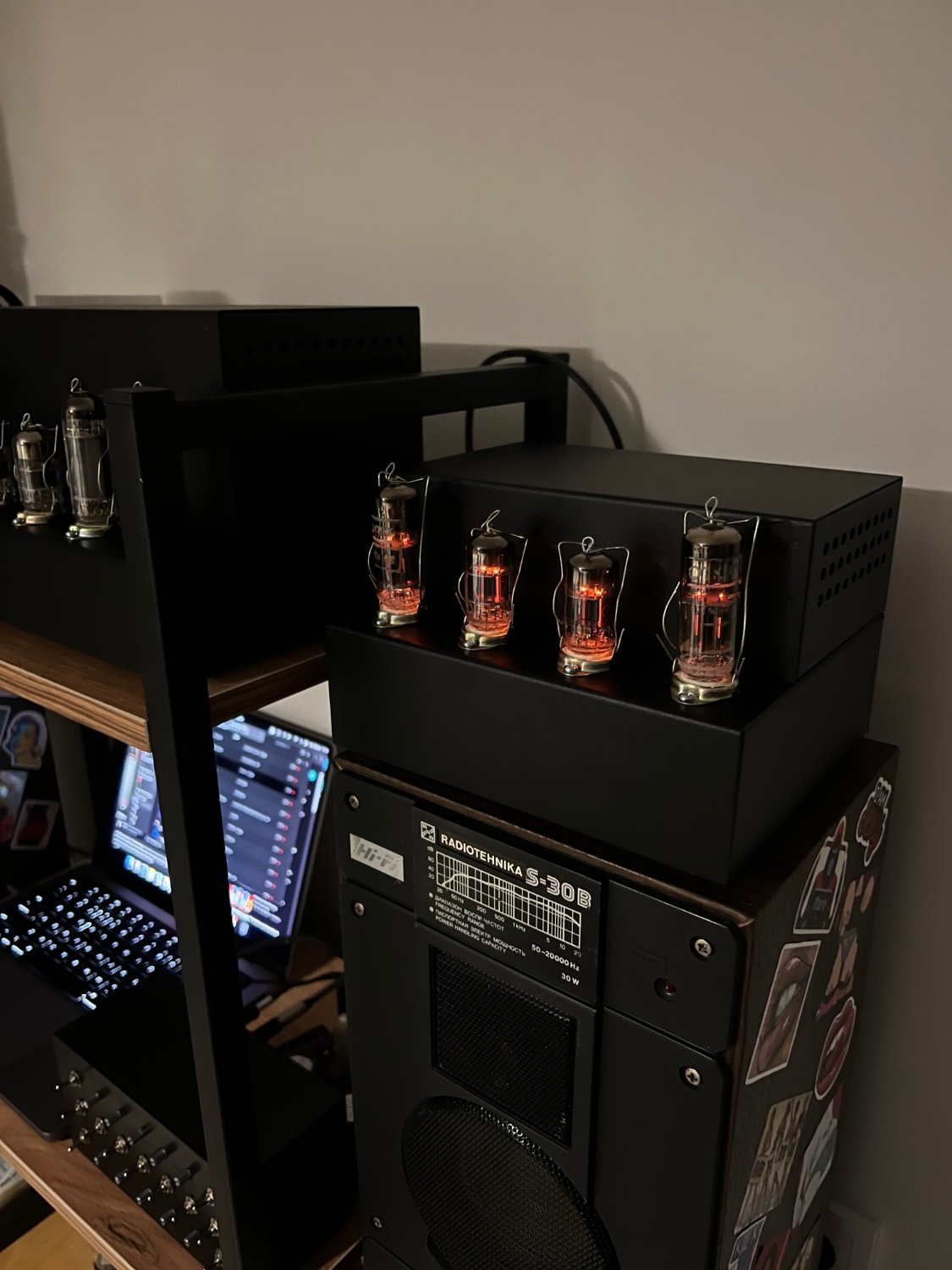

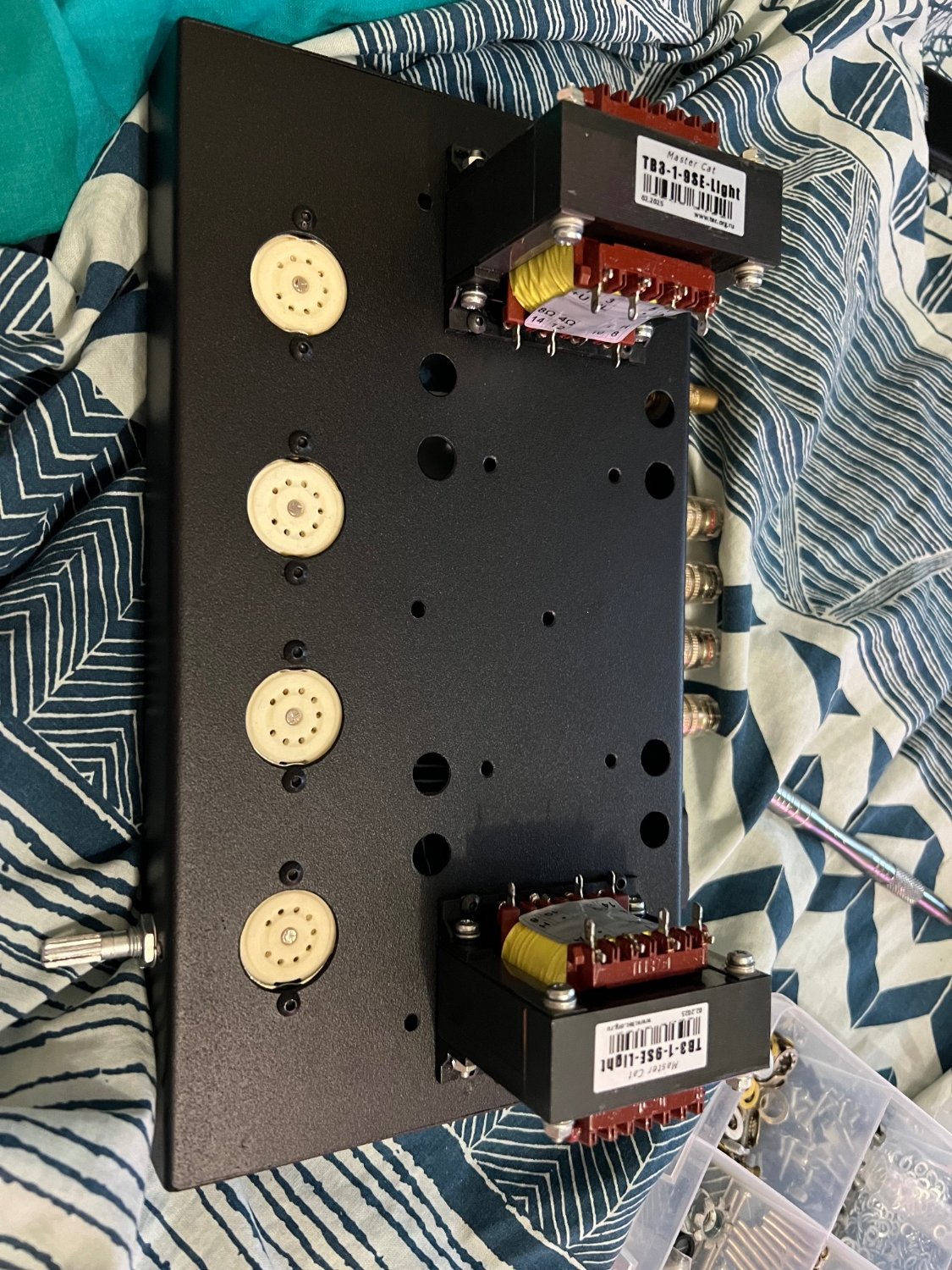

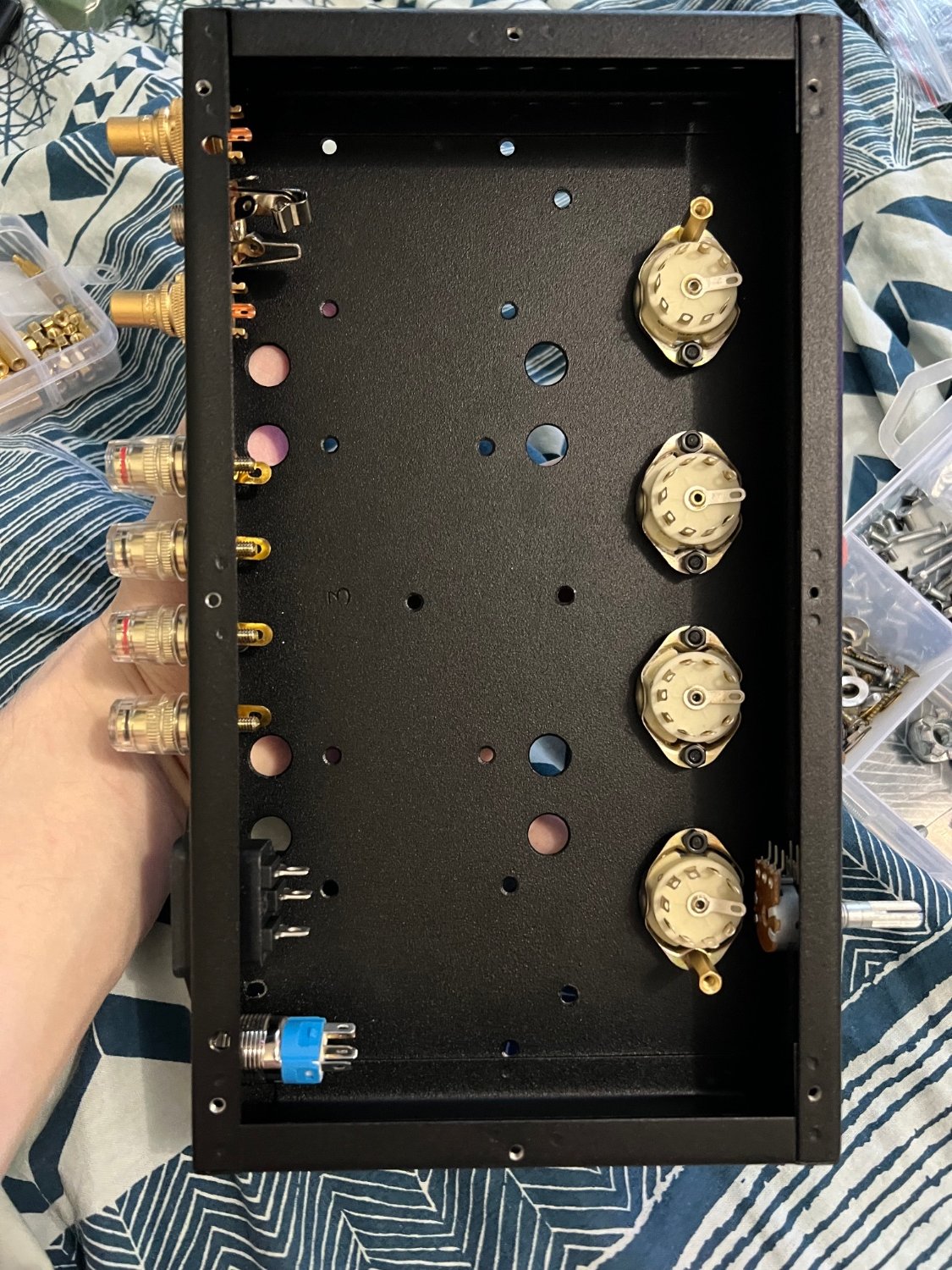

Пока что на этапе постройки, думаю завтра сделаю проводку и начну делать навес, на сколько такой унч можно считать компактным, даже не знаю )






  • Like (+1) 4
Posted

Вполне компактный, я в практически таком же разместил 4х6Ф5П и 4 ТВЗ-1-2 в PSE - сетевой и конденсаторы наверху под кожухом, выходники и монтаж внизу.

Posted
4 минуты назад, alss сказал:

Вполне компактный, я в практически таком же разместил 4х6Ф5П и 4 ТВЗ-1-2 в PSE - сетевой и конденсаторы наверху под кожухом, выходники и монтаж внизу.

Был еще «давний» вариант унч на одинаковой начинке с этим, но он явно больше, но немного уже, вариант на предыдущем посте ниже, короче, но шире



  • Like (+1) 2
Posted
2 часа назад, W_L сказал:

Был еще «давний» вариант унч на одинаковой начинке с этим, но он явно больше, но немного уже, вариант на предыдущем посте ниже, короче, но шире






  • Smile 1
Posted
12 минут назад, жек69 сказал:

Какие параметры получились на 6ф5п не помните?

На 6ф5п я не делал, у автора ниже в его унч 6ф3п

Posted
В 17.03.2025 в 19:10, W_L сказал:

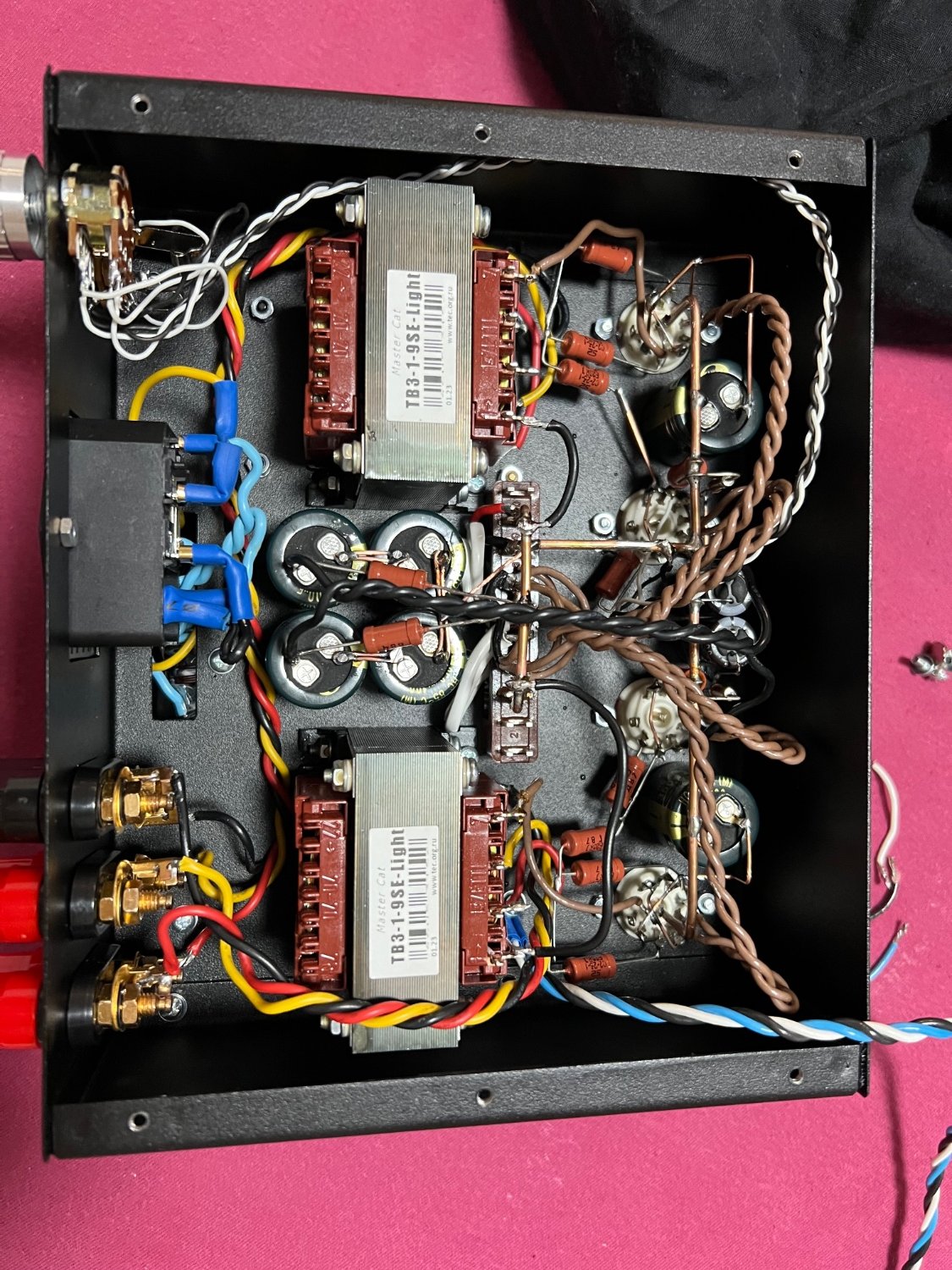

Пересобранный по части монтажа унч на 6П15П-ЕР






Аккуратненько так, симпатично, сетевой сзади даже очень хорошо, но вот регулятор громкости сзади?

16 часов назад, W_L сказал:








Сюда что-то проситься с левой стороны, уравновесить регулятор, индикатор включения на светодиоде?

Posted
14 минут назад, S.Laptev сказал:

Аккуратненько так, симпатично, сетевой сзади даже очень хорошо, но вот регулятор громкости сзади?

Сюда что-то проситься с левой стороны, уравновесить регулятор, индикатор включения на светодиоде?

Это один из первых вариантов корпуса, нынешние рисую с регулятором на передней панели

будет деревянная накладка, слева возможно гравировку на ней сделаю

  • Like (+1) 1
  • 4 months later...
Posted

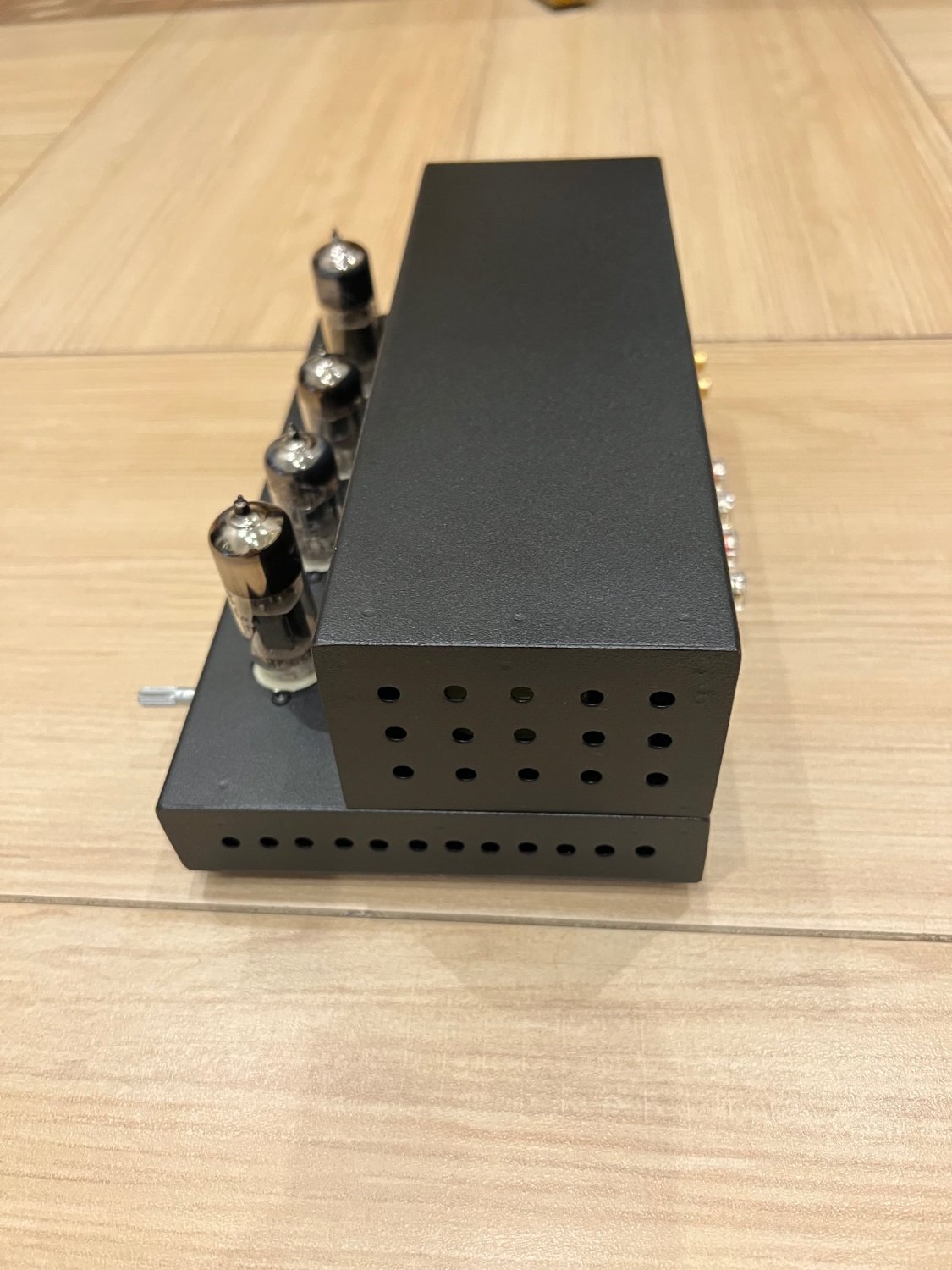

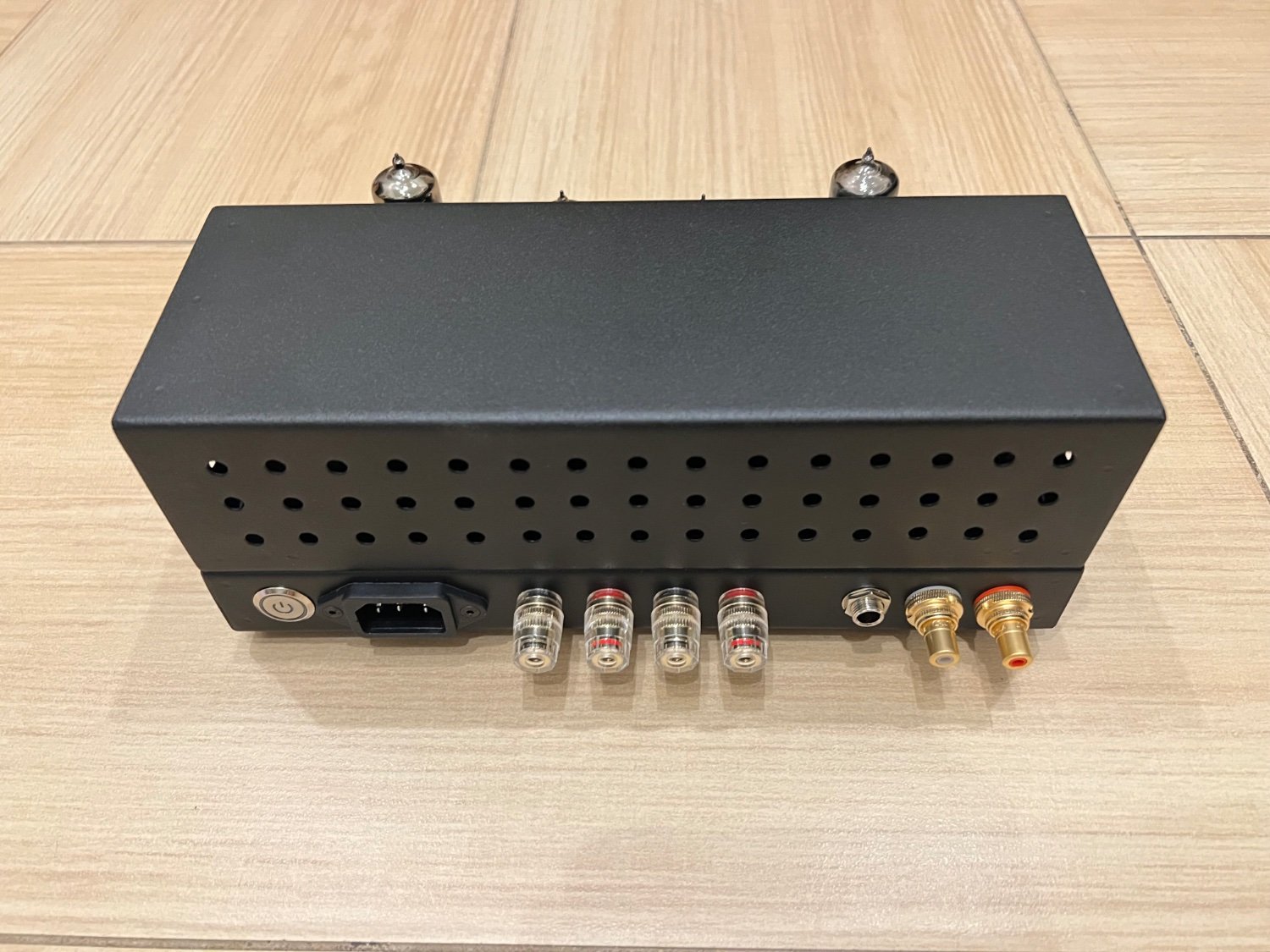

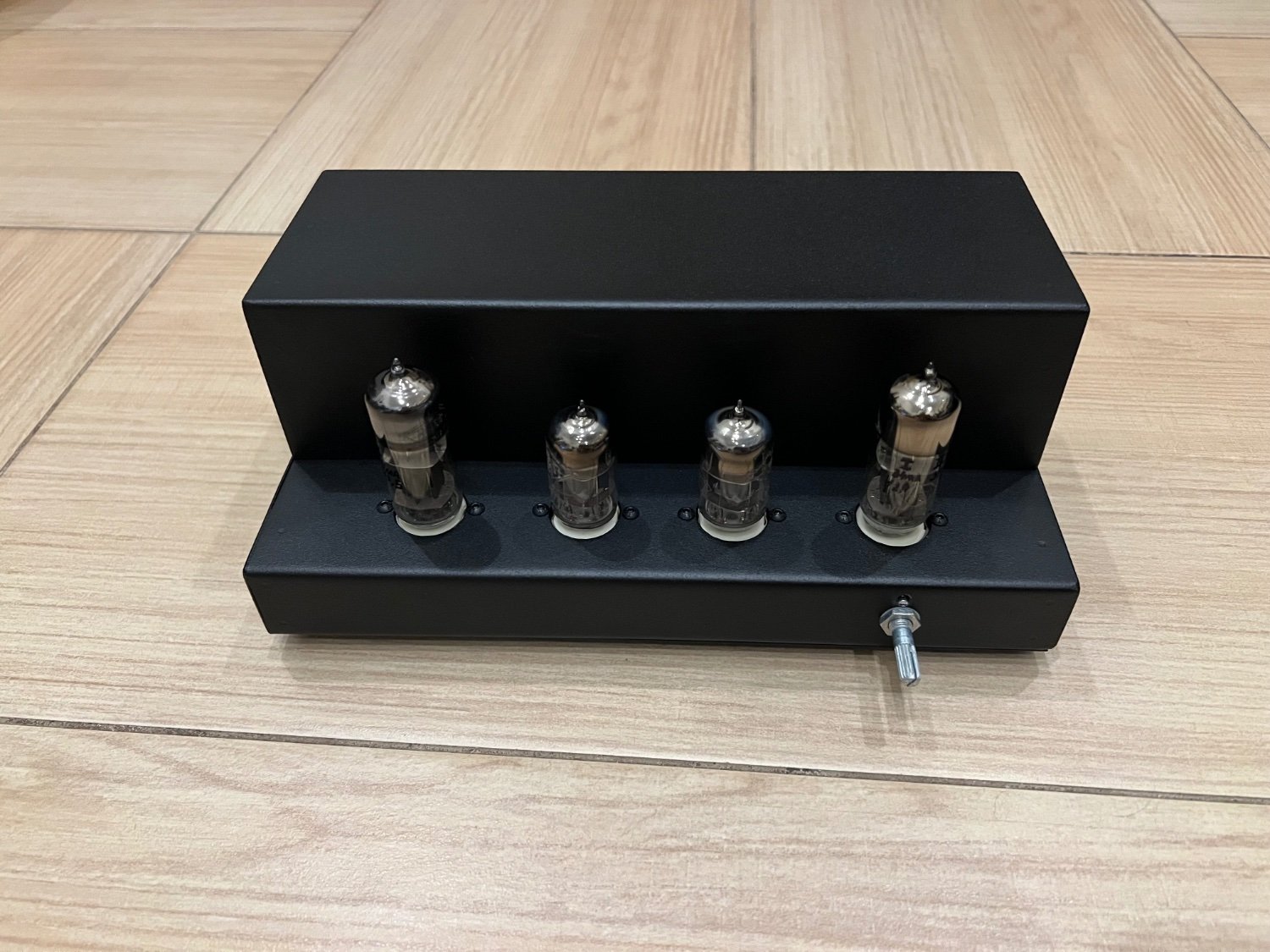

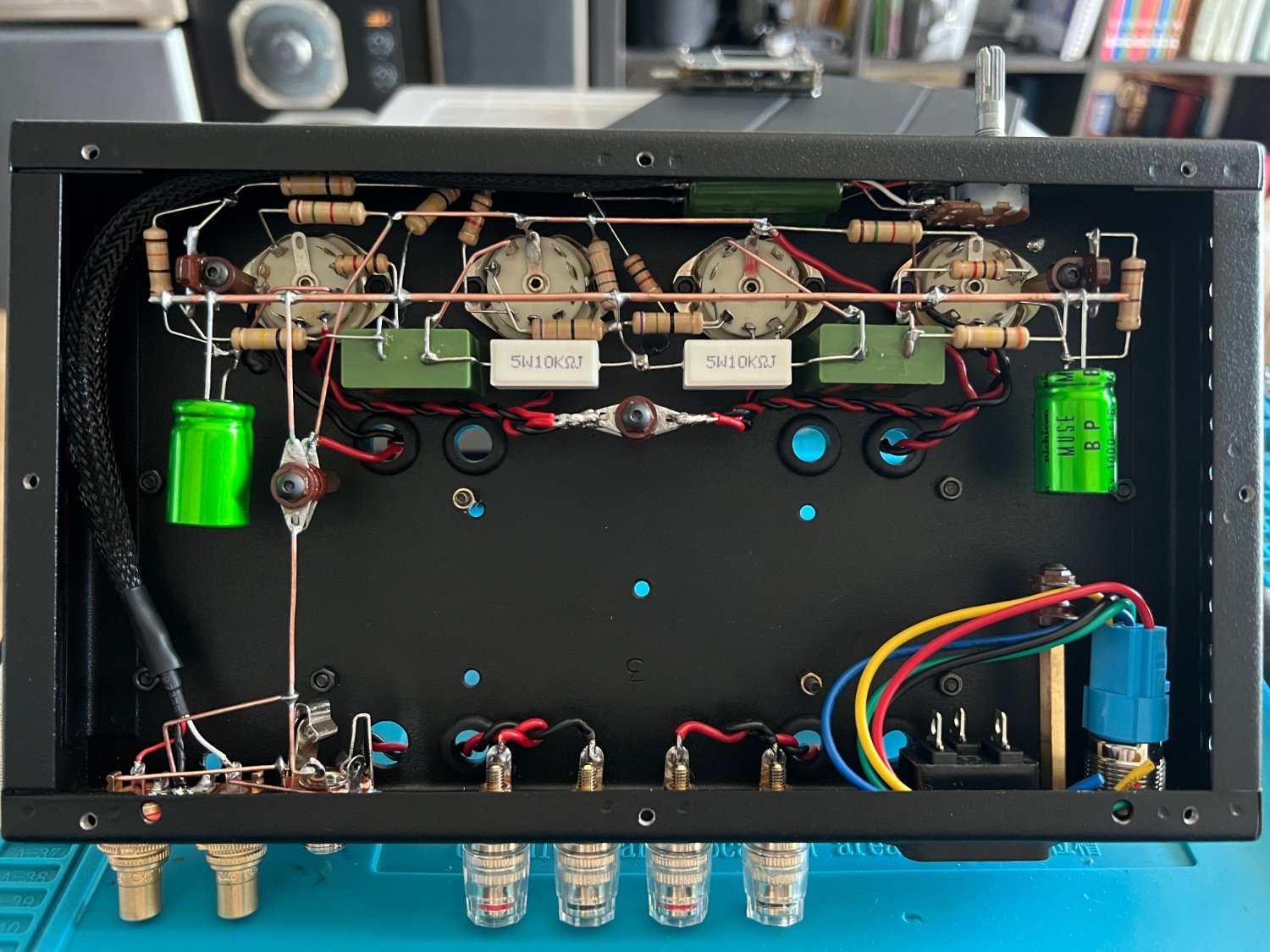

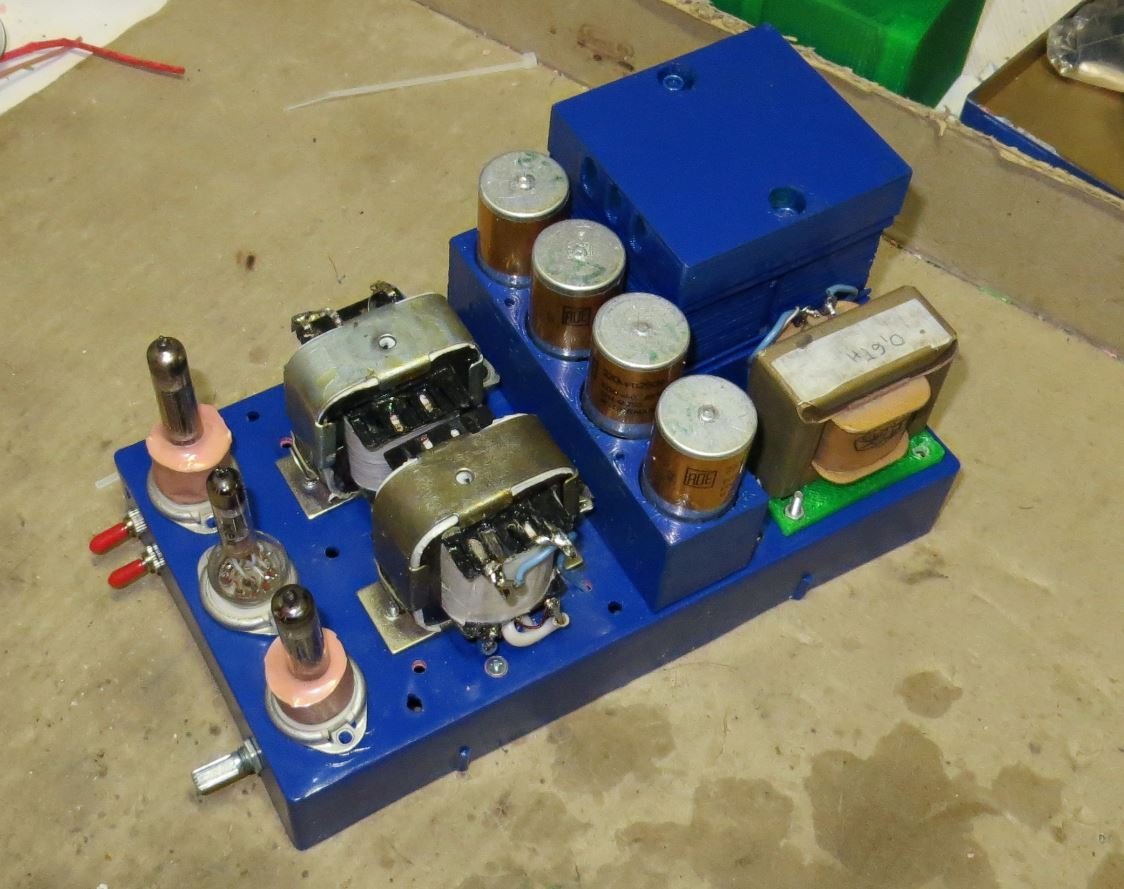

Небольшой спойлер построенного мини усилителя на «четырех четырнадцатых», получился весьма компактный малыш, по циферкам пока что сказать ничего не могу, тк настройку и тест еще не проводил, позднее внутри все еще немного изменю, покрою места пайки лаком и сделаю небольшую деревянную накладку на переднюю панель



Posted

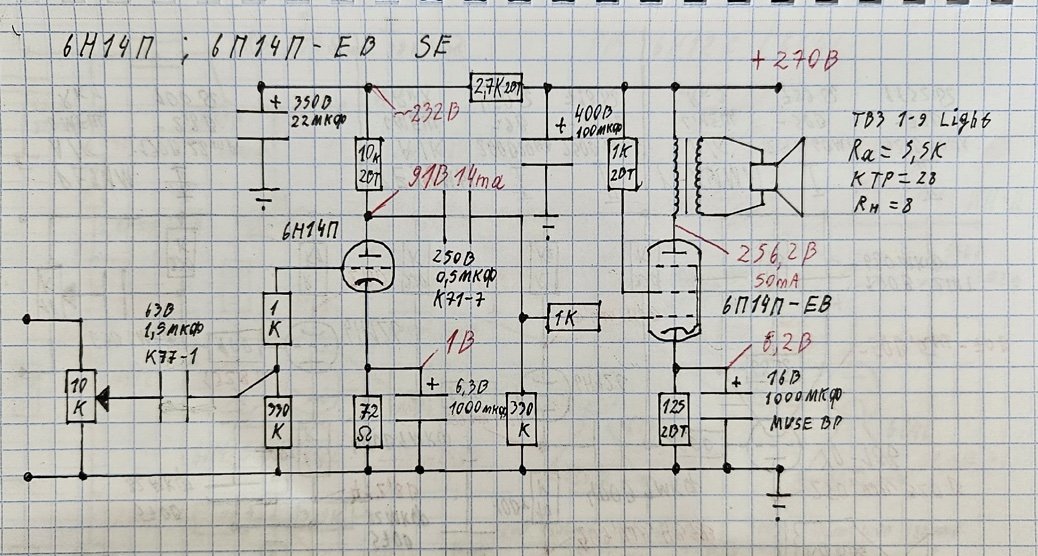

Схема вышла максимально простой, но требует настройки, вариант пока не оконечный


Posted

Замечание : конденсатор на входе можно изьять. В катоде выходной лампы - биполярный электролит?

Posted
4 минуты назад, ВКН сказал:

Замечание : конденсатор на входе можно изьять. В катоде выходной лампы - биполярный электролит?

Конденсатор по входу я в итоге ставить не стал, у выходной лампы - да, неполярный электролит

Posted
7 минут назад, Stan Marsh сказал:

Чем нормальный полярный не угодил?

Да можно в целом любой поставить, эти без дела лежали пол года, вот и решил применить их

Posted

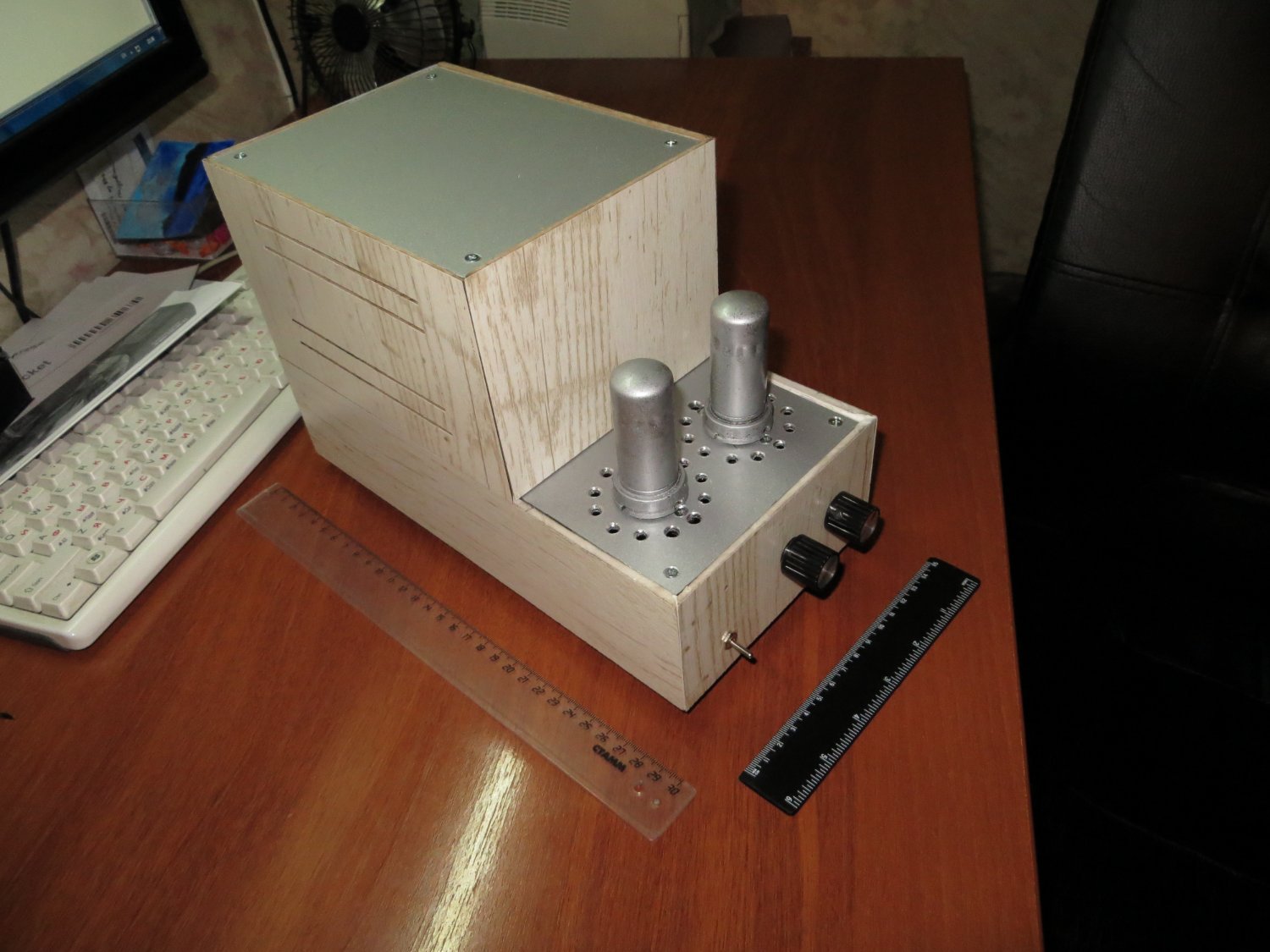

Компактные

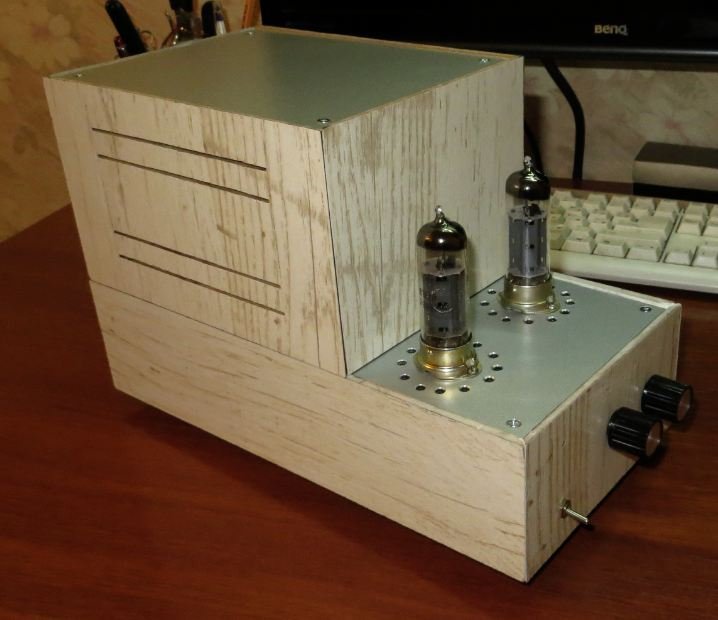

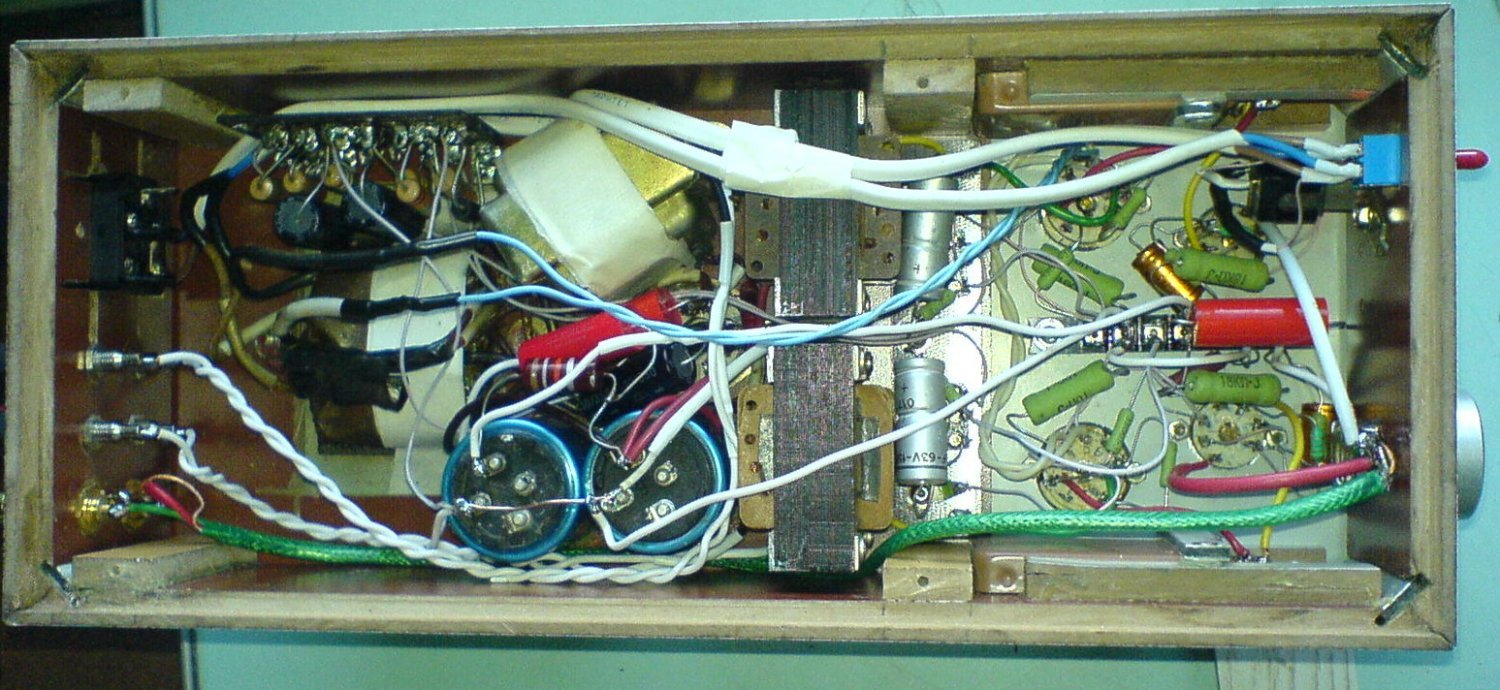

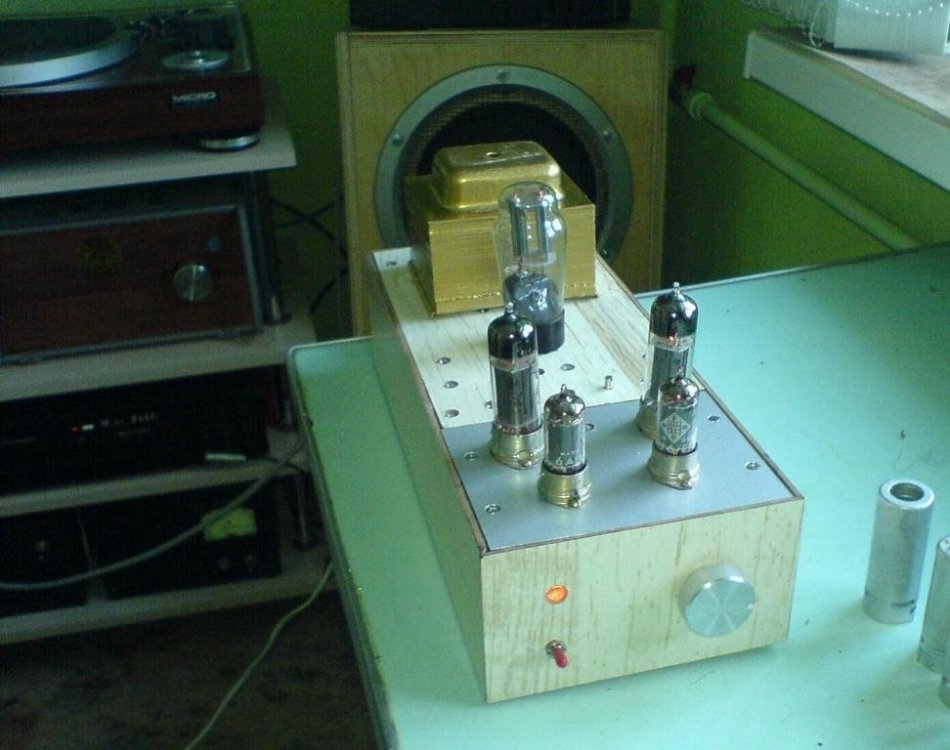

SE 6AU6+el84 - Лампы Телефункен и выходные трансформаторы от приемников Телефункен.

Трансформаторы меньше по размеру, чем ТВЗ 1-9. НО играл очень душевно.

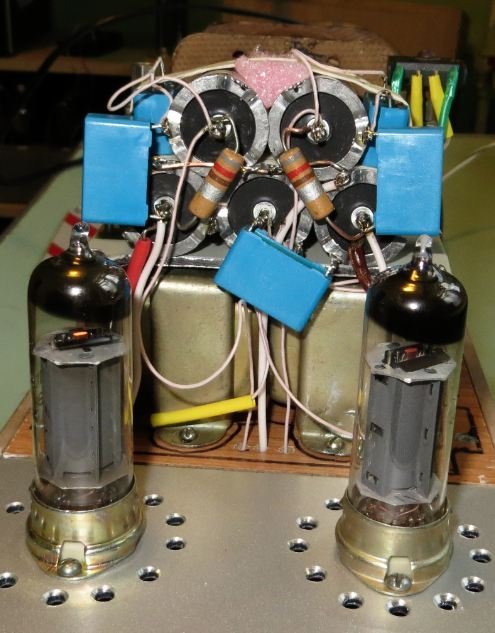

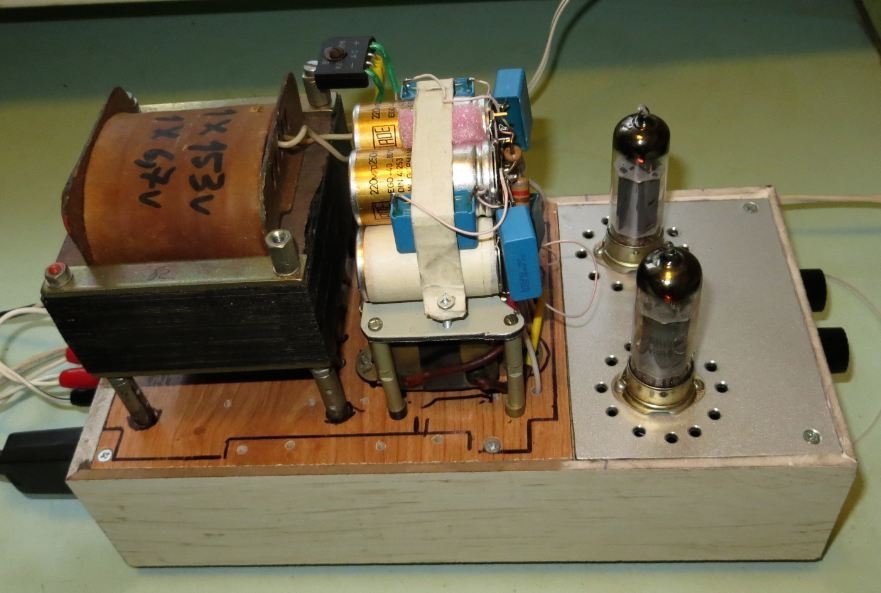

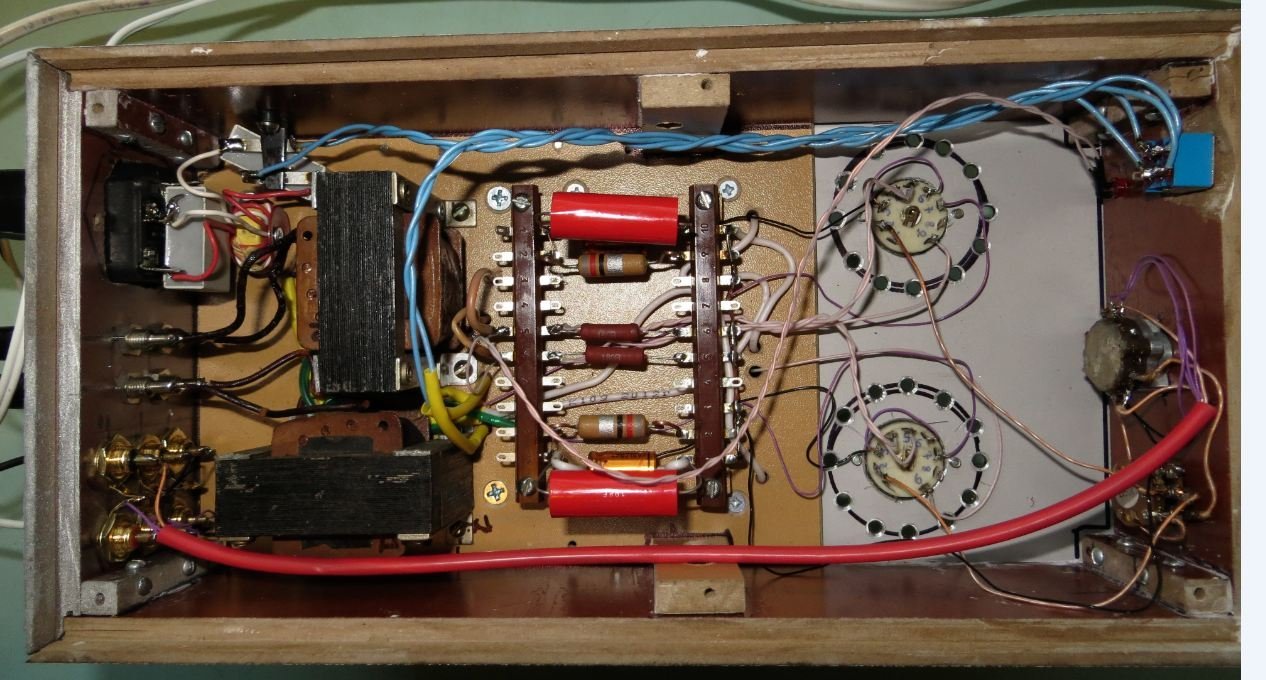

Второй комплект таких трансформаторов на jоднотактный одноламповый пентодник 6п9 / 6п15п/EL83
















  • Like (+1) 1
Posted
9 минут назад, lenivo сказал:

Компактные

SE 6AU6+el84 - Лампы Телефункен и выходные трансформаторы от приемников Телефункен.

Трансформаторы меньше по размеру, чем ТВЗ 1-9. НО играл очень душевно.



Второй комплект таких трансформаторов на jоднотактный одноламповый пентодник 6п9 / 6п15п/EL83
















Выглядит недурно, как допилю свой, скину итоговый вариант

Posted

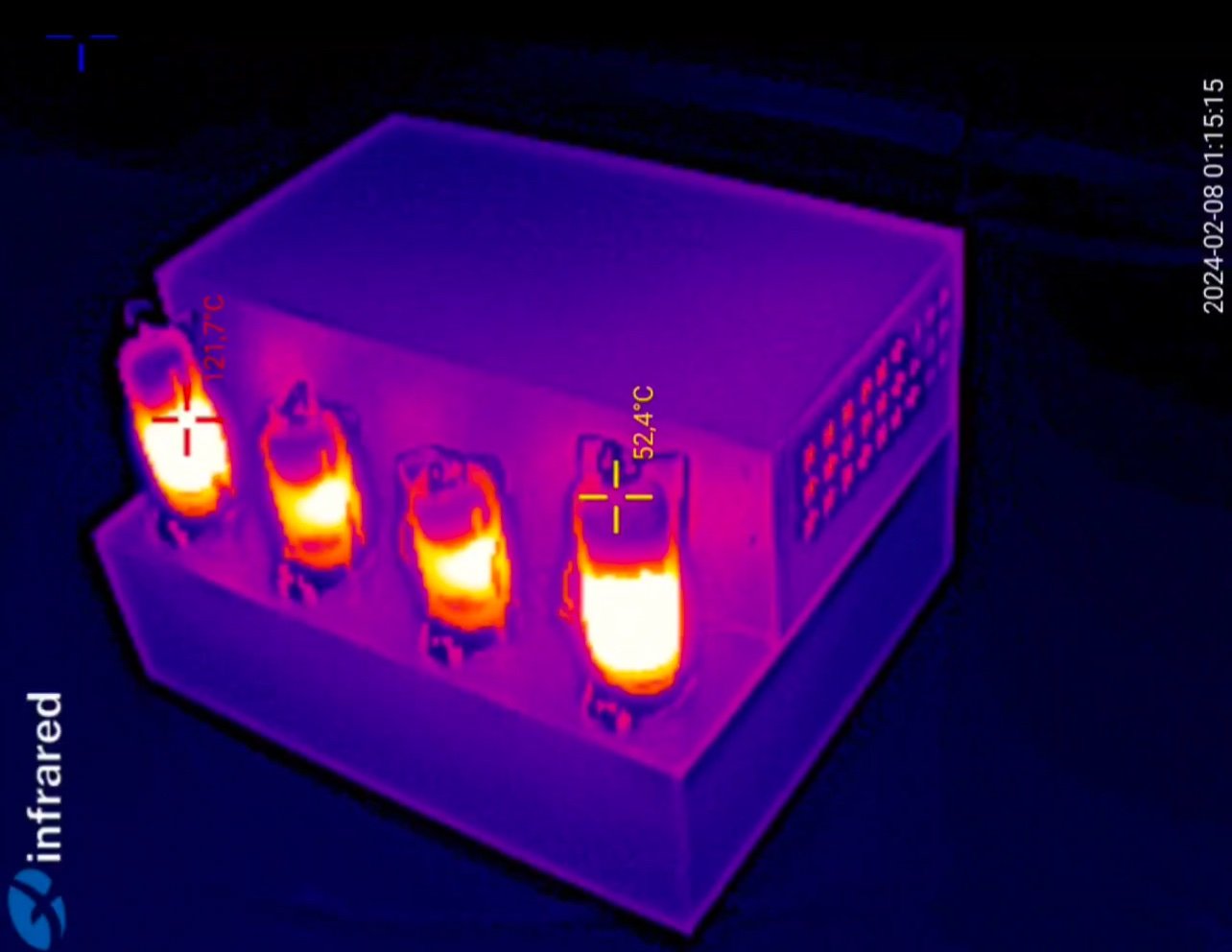

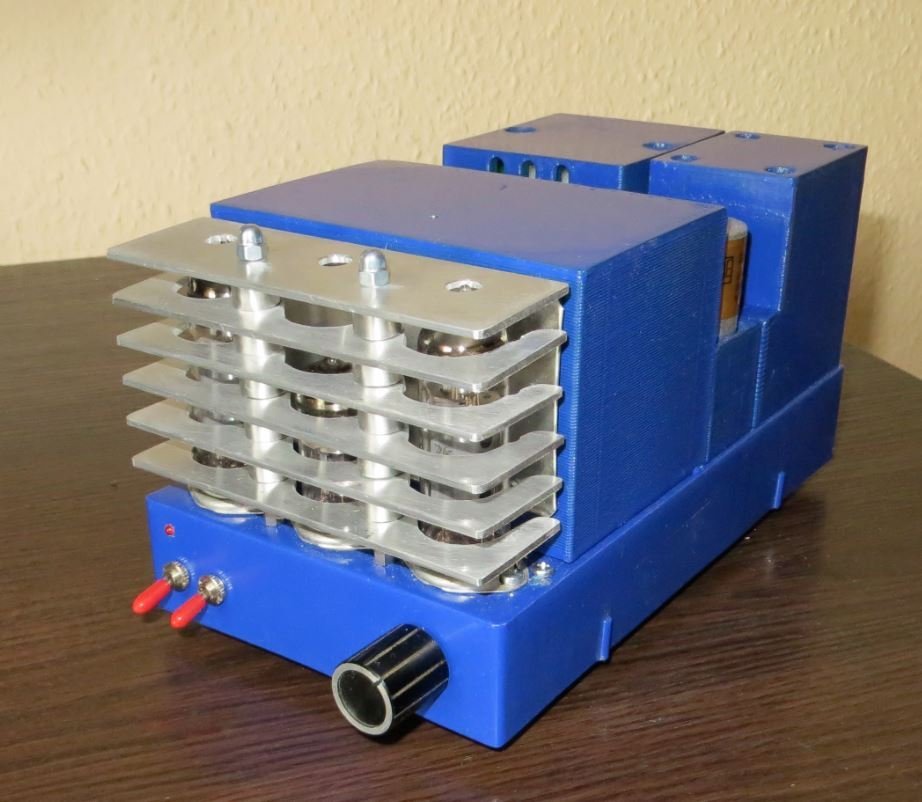

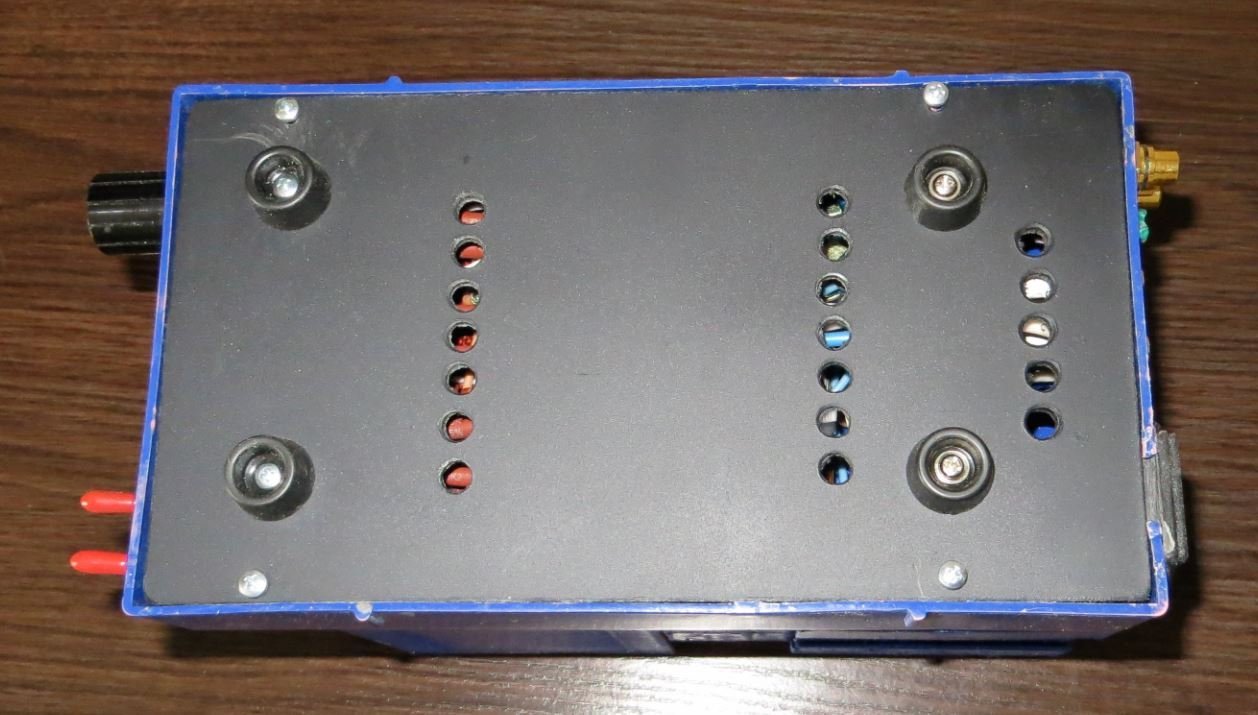

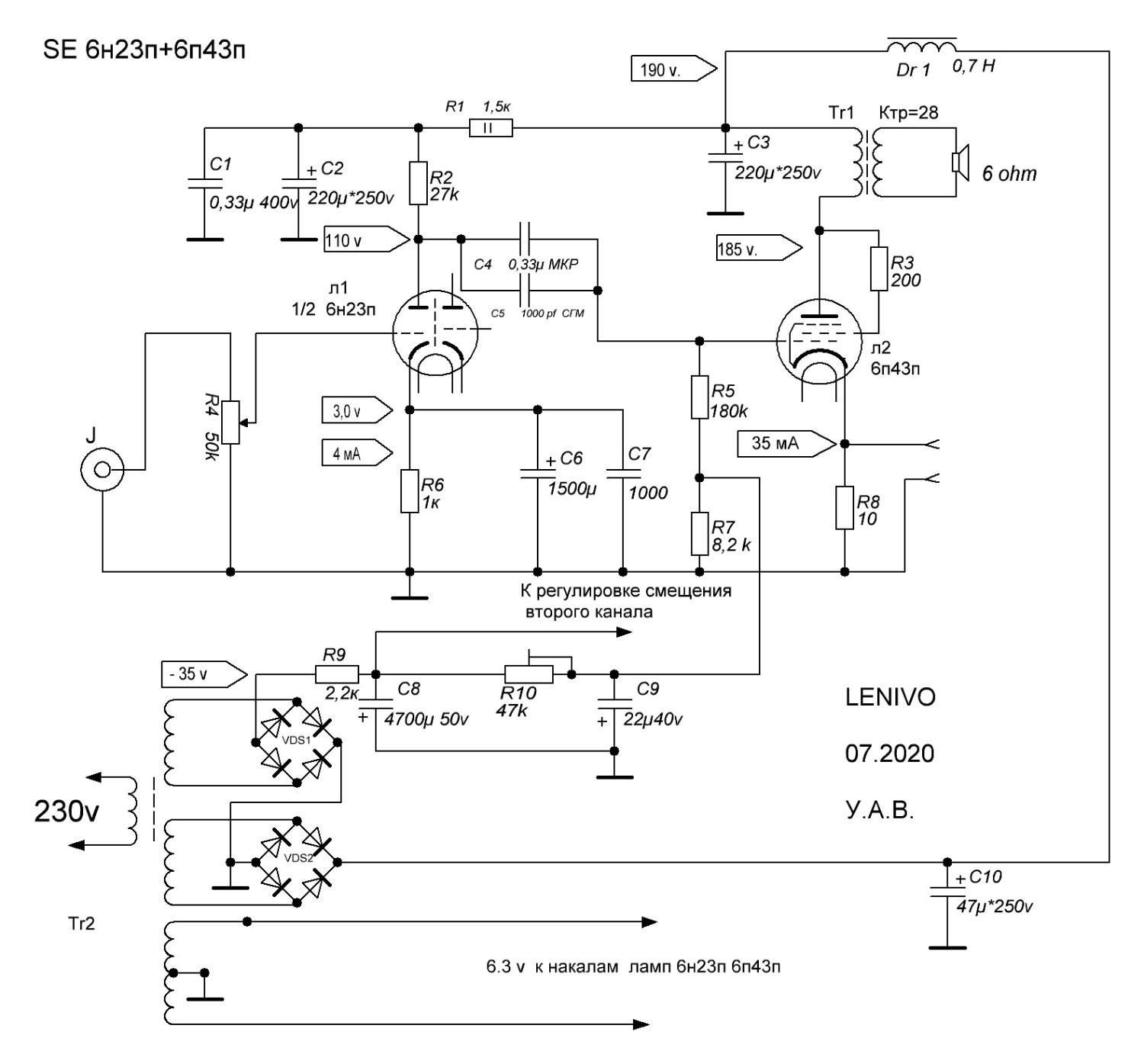

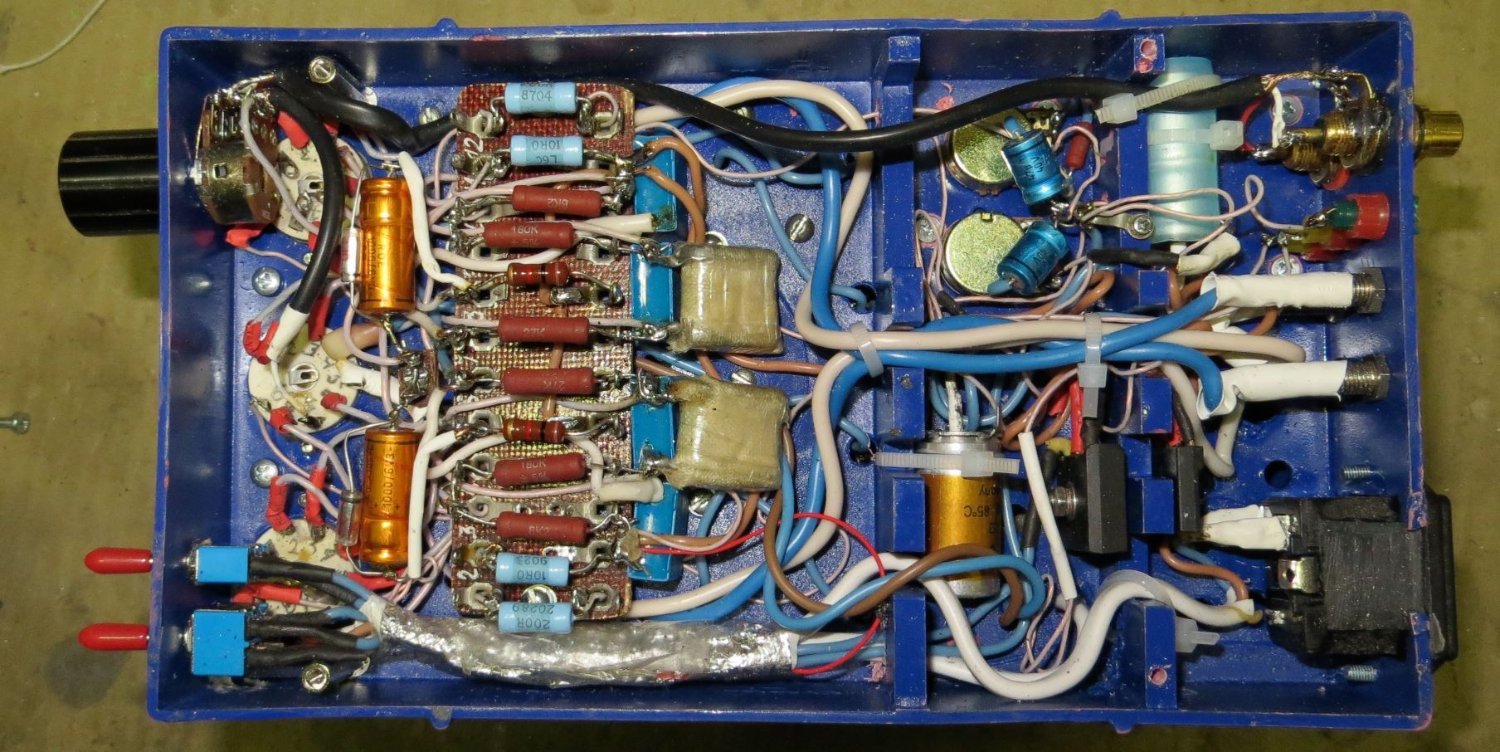

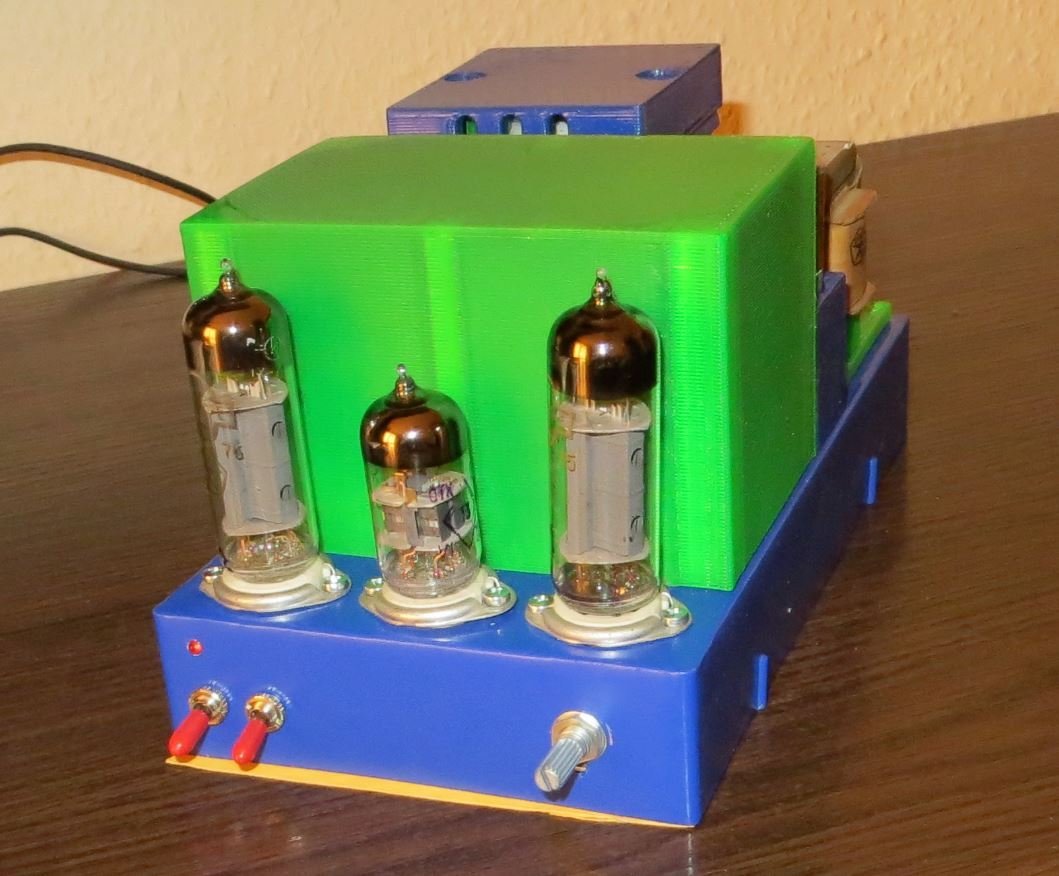

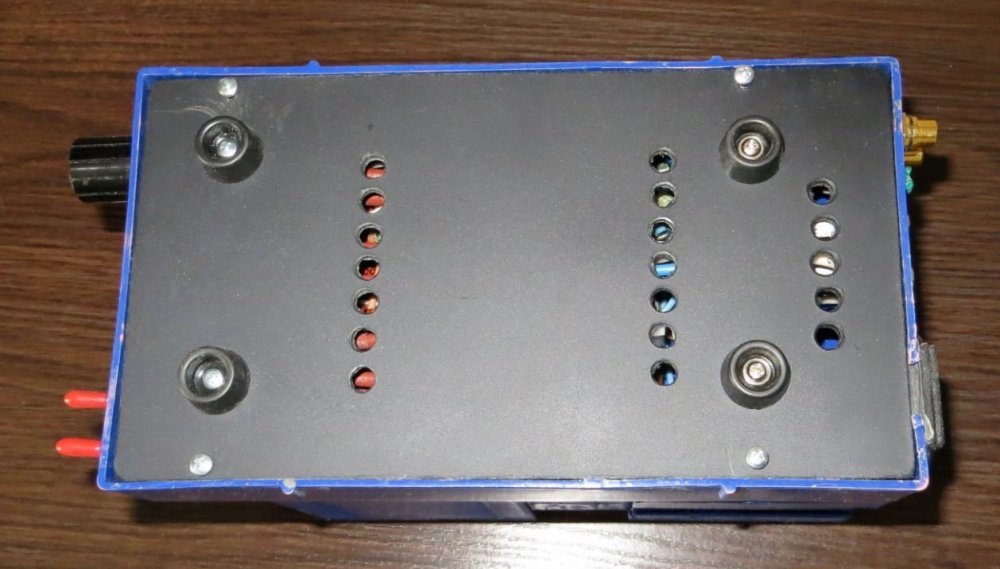

Компактный SE 6н23п+6п43п - в Пластиковом корпусе, напечатанном на 3D принтере. Играл на прогреве более 10 часов, но не расплавился.


При настройке попробовал на нём  на нем  лампы 6н16б+6п30б, но как то не пошло

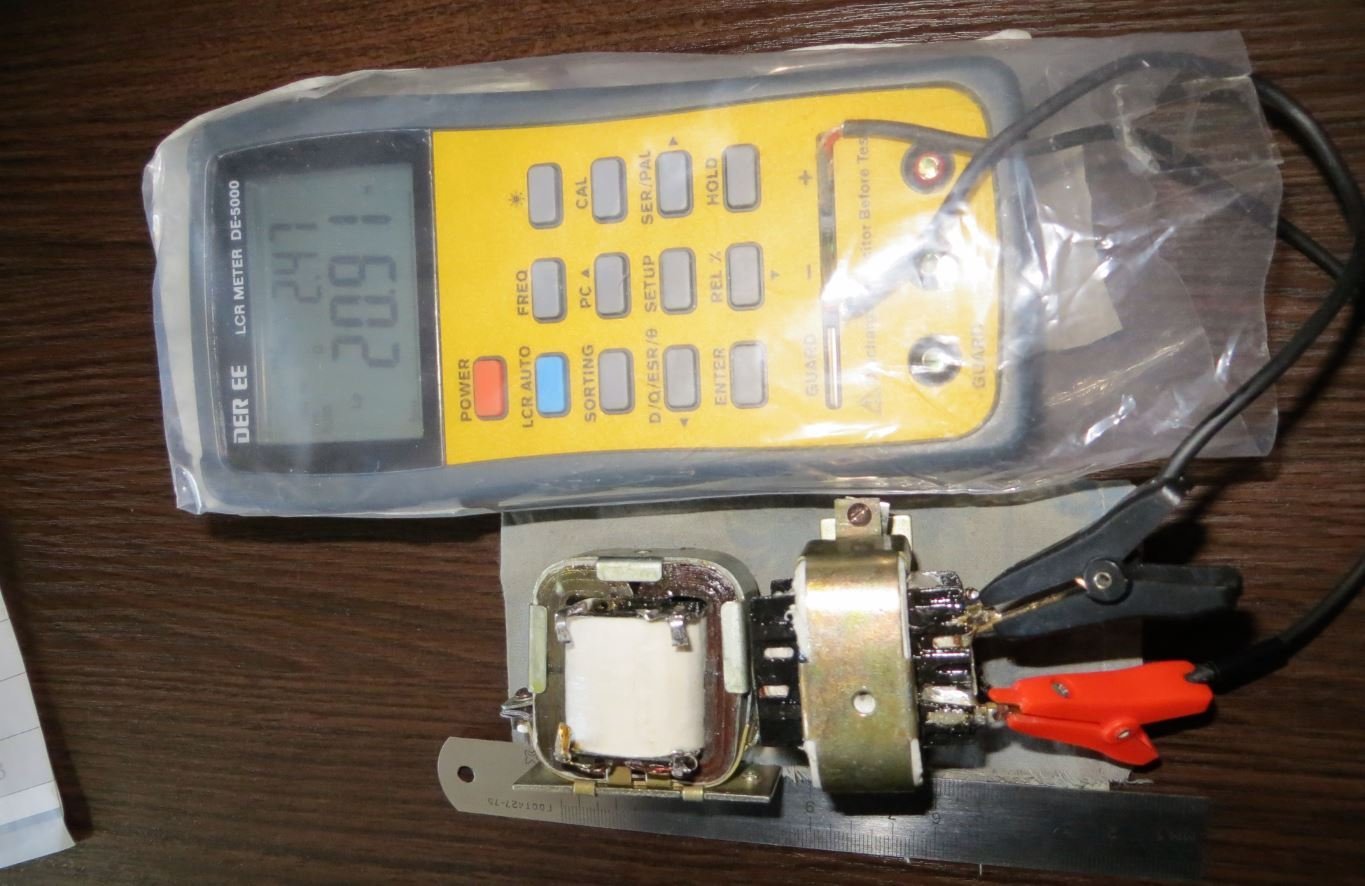

Выходники на первичке -20 Гн. Хорошее железо от связной аппаратуры СССР.





Posted

Я всегда собираю все в металлических корпусах, от 6П43П-Е отказался совсем, на понравилась она мне

Posted
2 минуты назад, W_L сказал:

Я всегда собираю все в металлических корпусах, от 6П43П-Е отказался совсем, на понравилась она мне

Хотя 6п14п и 6п43п - аналоги, но у них режимы разные. И усилители под них нужно настраивать по разному.... Мне очень нравятся лампы 6п43п-EL86 .... Если их правильно настроить звук будет очень хороший..... Но если им задрать анодное напряжение - звук будет "не очень"........

6п43п играет деликатнее чем 6п14п...... Но из 6п14п выжимают мощности больше......

Лампы СССР и их иностранные аналоги - не полные аналоги..... требуют разного подхода и разных режимов настройки...... Существенно разных. При правильных режимах получаем и звук очень классный.

На 6п43п - я сделал больше всего усилителей.

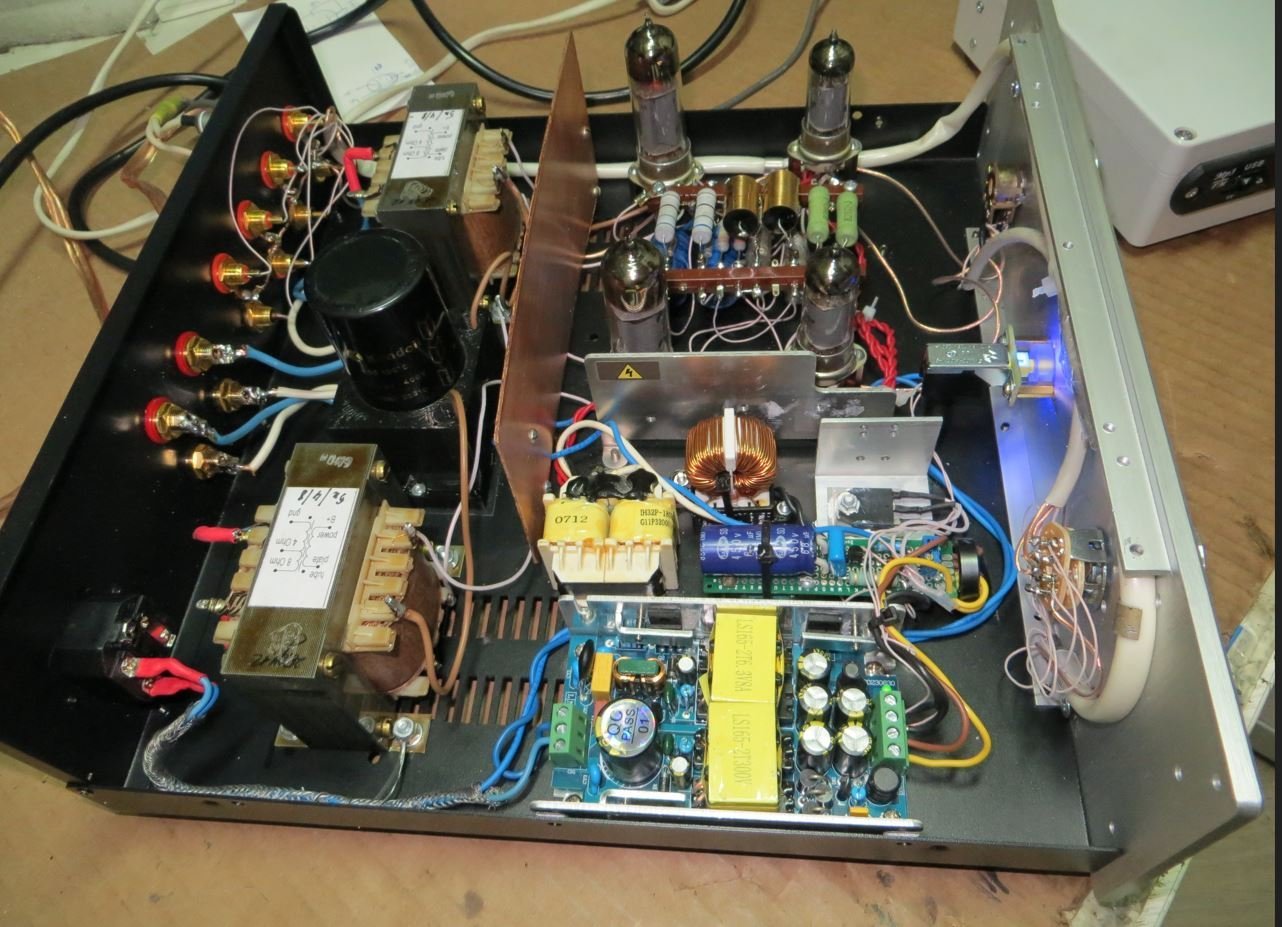

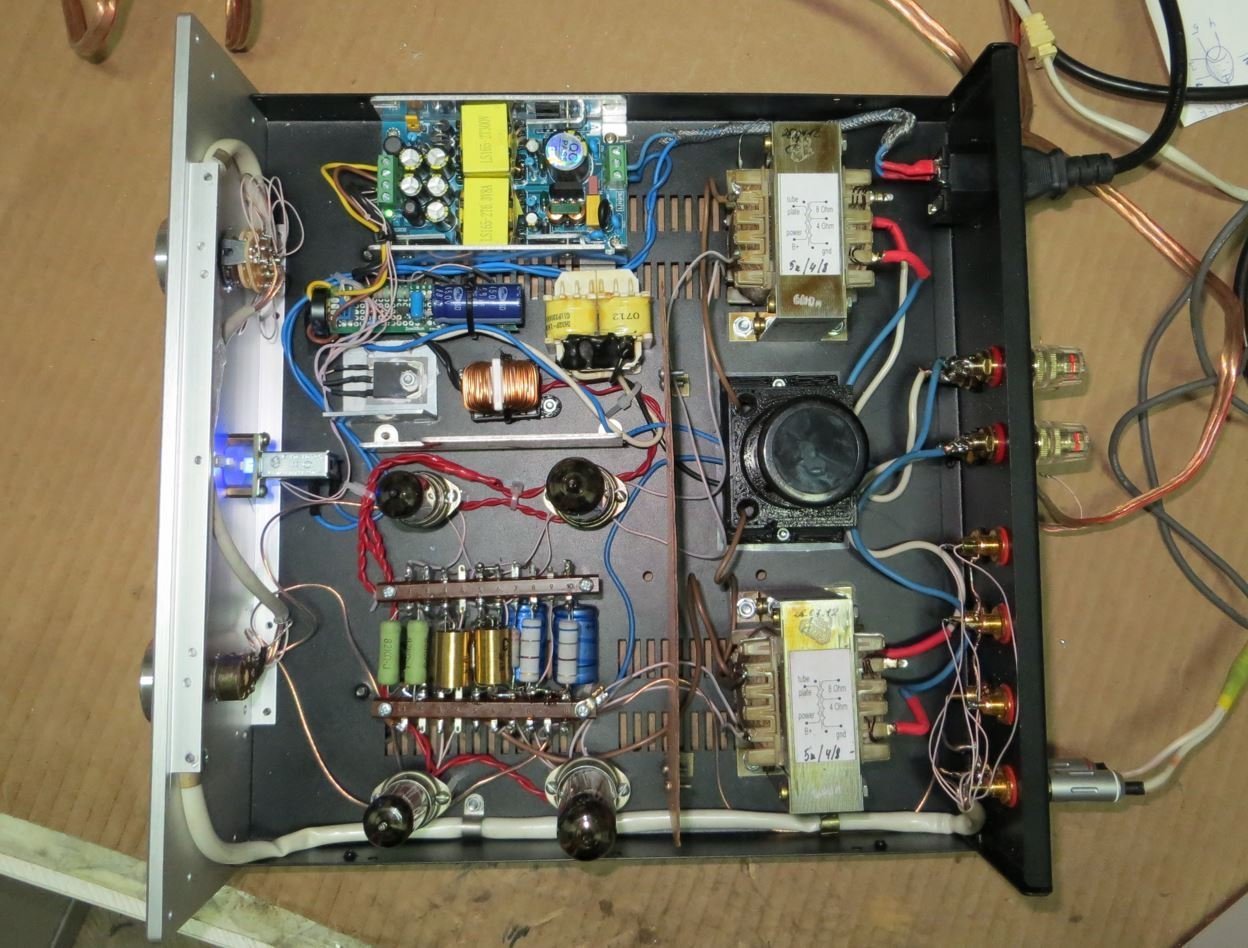

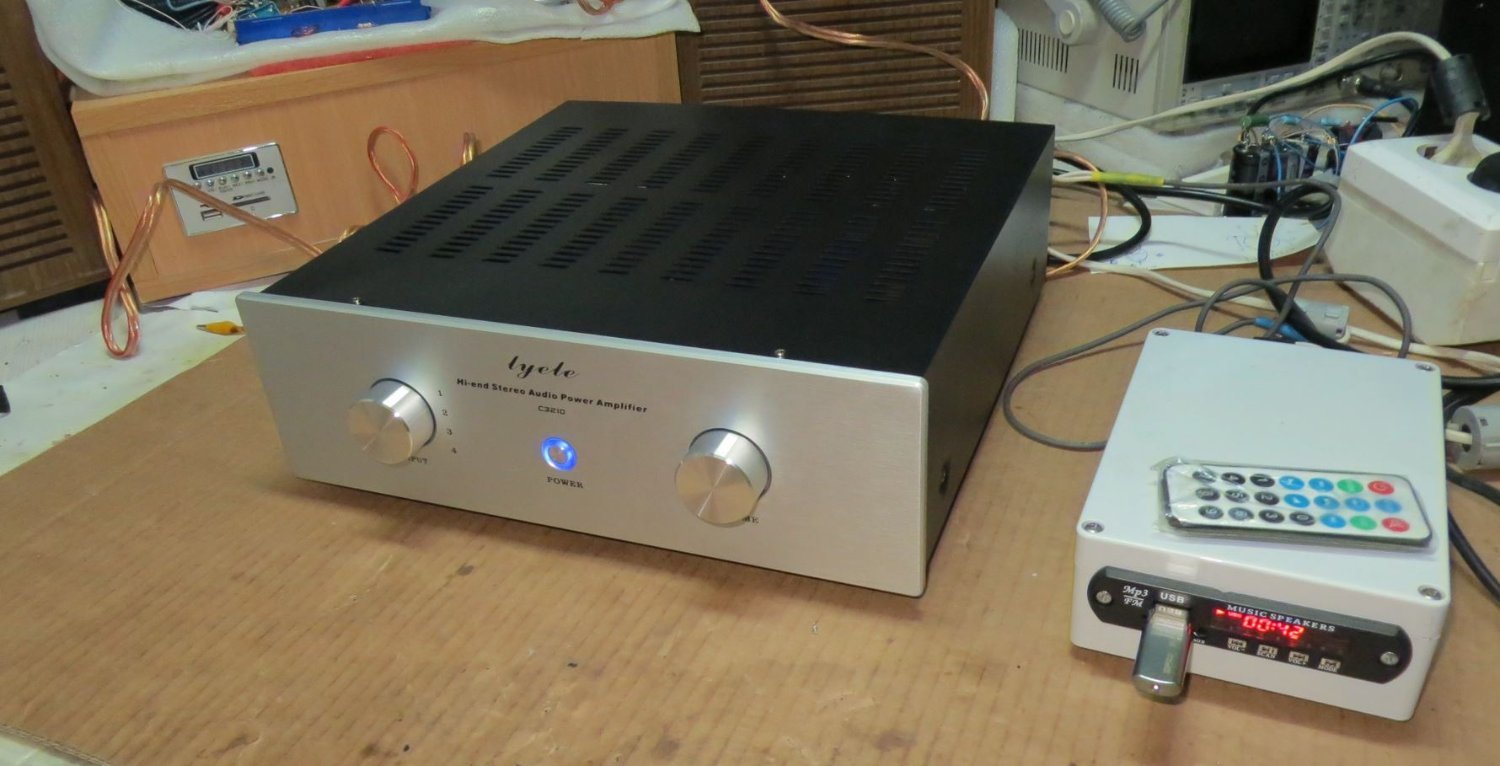

Последний такой SE 6ж4п+6п43п в ультралинейном режиме и с импульсным блоком питания - есть тут по нему отдельная ветка

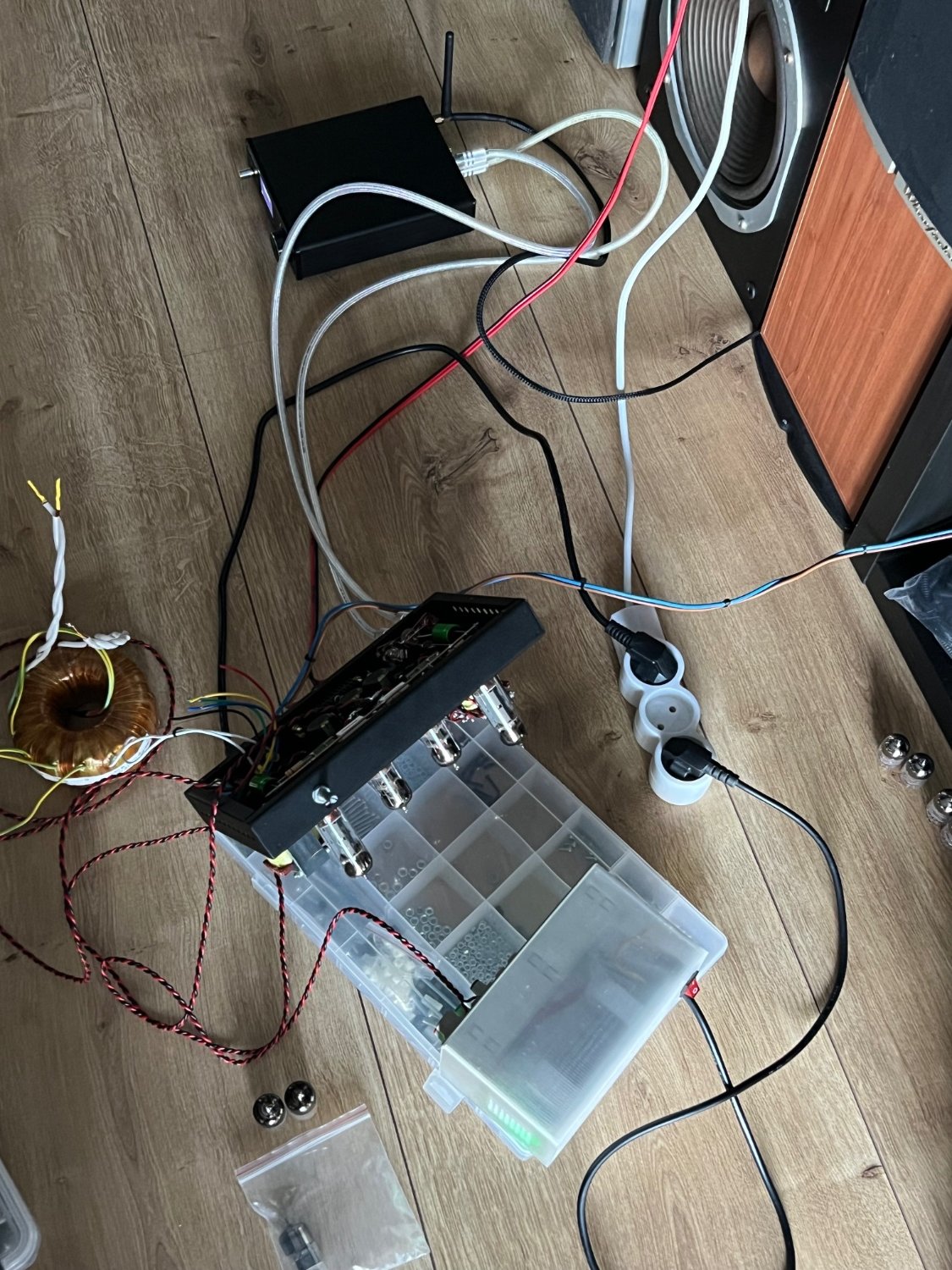

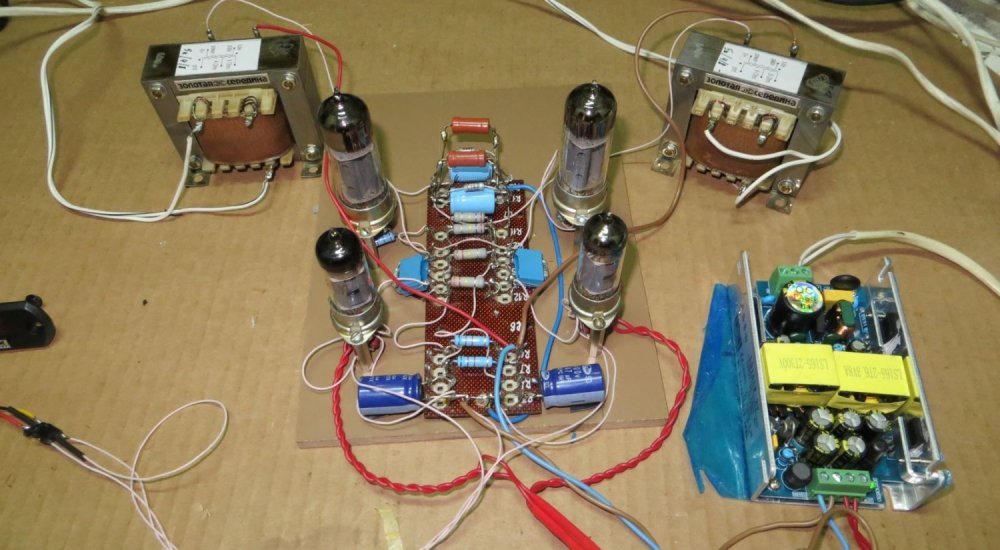

А всё начиналось с макета










Posted
1 минуту назад, lenivo сказал:

Хотя 6п14п и 6п43п - аналоги, но у них режимы разные. И усилители под них нужно настраивать по разному.... Мне очень нравятся лампы 6п43п-EL86 .... Если их правильно настроить звук будет очень хороший..... Но если им задрать анодное напряжение - звук будет "не очень"........

6п43п играет деликатнее чем 6п14п...... Но из 6п14п выжимают мощности больше......

Лампы СССР и их иностранные аналоги - не полные аналоги..... требуют разного подхода и разных режимов настройки...... Существенно разных. При правильных режимах получаем и звук очень классный.

На 6п43п - я сделал больше всего усилителей.

Последний такой SE 6ж4п+6п43п в ультралинейном режиме и с импульсным блоком питания - есть тут по нему отдельная ветка






А всё начиналось с макета










Я наоборот, больше всего унч наштамповал на 6П14П, нравится мне эта лампа, скрывать не буду, в паре с 6Н26П вышел завораживающий звук в РР, 43 на мой уж не прижилась, как только не игрался с ней и какую только обвязку не ставил

Posted
9 минут назад, W_L сказал:

Я наоборот, больше всего унч наштамповал на 6П14П, нравится мне эта лампа, скрывать не буду, в паре с 6Н26П вышел завораживающий звук в РР, 43 на мой уж не прижилась, как только не игрался с ней и какую только обвязку не ставил

Есть кучка свободнолежащих 6П14П и желание собрать что то стоящее на них в РР. Проверенной схемой не поделитесь?

Posted
1 час назад, W_L сказал:

Схема вышла максимально простой, но требует настройки, вариант пока не оконечный


Если честно , то в этой схеме мне не нравится многое.....

Судя по фото, выходные трансформаторы у вас допускают ультралинейное подключение ......  ультралинейный режим по звуку комфортнее пентодного...... на мой ух.......

Межкаскадные полистирольные - в одиночку не очень ...... их надо ставить вместе с МКР и со слюдой в серебре(СГМ)..... Катодные конденсаторы нужно шунтировать ФОЛЬГОВЫМ полистиролом (500 -2000 пф). Полистирол - хорош только в фольговых конденсаторах, а в конденсаторах с напылением проигрывает МКР. Про входной межкаскадный конденсатор вам уже написали.

22 мкф - ев лампу первого каскада -ОЧЕНЬ мало!!! Надо больше 100-220 мкф.

Posted
2 минуты назад, Antur сказал:

Есть кучка свободнолежащих 6П14П и желание собрать что то стоящее на них в РР. Проверенной схемой не поделитесь?

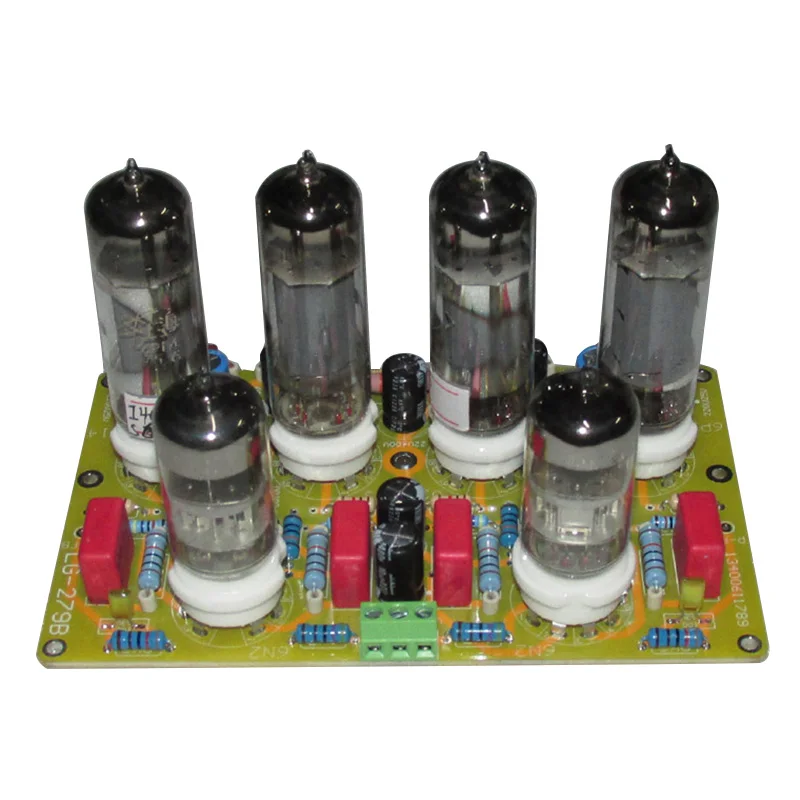

Купите готовую плату

https://aliexpress.ru/item/1005004640090905.html


Или с деталями с другой стороны





Поиграться для старта хватит.

Posted
5 минут назад, lenivo сказал:

Купите готовую плату

https://aliexpress.ru/item/1005004640090905.html


Или с деталями с другой стороны





Поиграться для старта хватит.

Да мне не поиграться, я предпочитаю оформлять в законченную конструкцию сразу. Не получиться довести до приемлимого для меня качества звука, найду куда пристроить.
