Компактные ламповые усилители для компактных аудио систем.

U.L.F.

By U.L.F.
in Valve

 Share

Recommended Posts

ВКН Local

ВКН

Posted
Posted
21 минуту назад, Antur сказал:

Есть кучка свободнолежащих 6П14П и желание собрать что то стоящее на них в РР. Проверенной схемой не поделитесь?

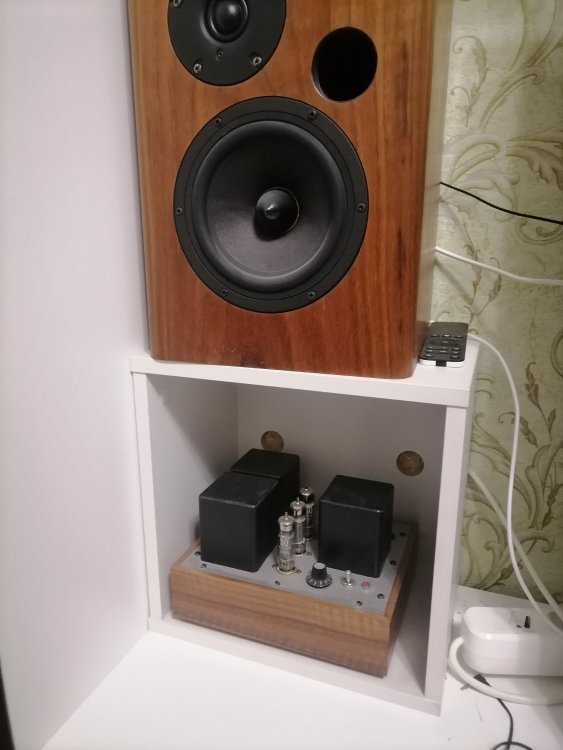

У меня моноблоки целиком из 6п14п.


  • Like (+1) 2
  • Replies 820
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Alex Dnepr
Alex Dnepr

Есть прелесть в миниатюрных ламповых, это да! РР-проект посвящен хорошему звуковому трансформатору из прошлого – ТВЗ-1-6. Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый

Сергей Б
Сергей Б

Крепкая фанерка, толстая проволока, кастрюля с расплавом парафина или церезина, двухкомпонентный силикон, любой, и очень желательна мелкая вакуумная камера, много пузырей. Насос от холодильника, казан

ВКН
ВКН

Сваял малявочный однотактничек. На работу, для подключения от телефона. Регулятора громкости нет. С разьемов RCA сигнал идет прямо на первичку трансика 1:7,5. Пентод EL83 включен триодом с автосмещени

Posted Images

Antur Proficient

Antur

Posted
Posted

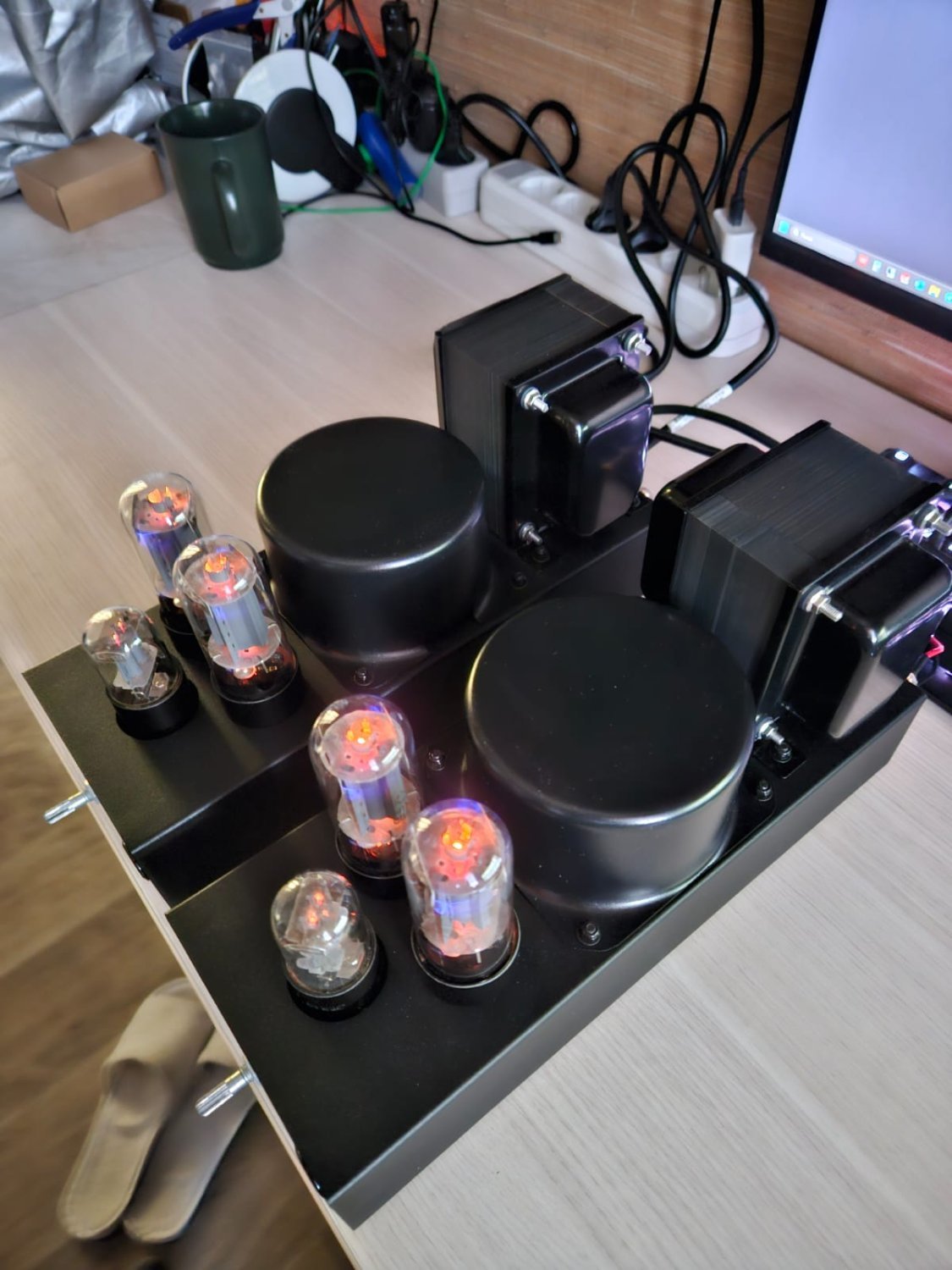

Вот например SE моноблоки по мотивам известного МАГ 3.5, немного доработанный под мои предпочтения. Не совсем компактный, но звучит очень достойно на мой вкус.


  • Like (+1) 3
W_L Local

W_L

Posted
Posted
6 минут назад, Antur сказал:

Да мне не поиграться, я предпочитаю оформлять в законченную конструкцию сразу. Не получиться довести до приемлимого для меня качества звука, найду куда пристроить.

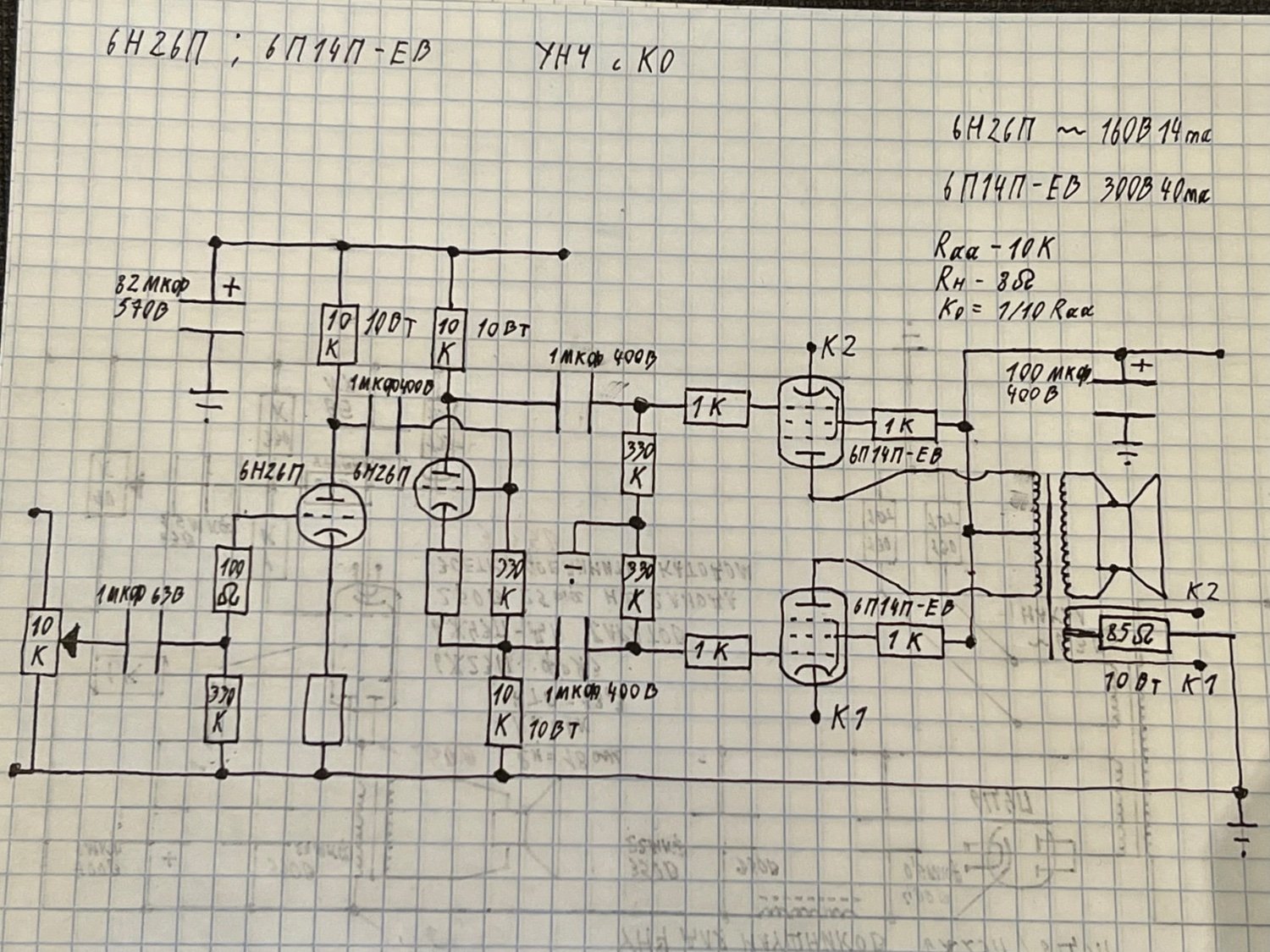

Делал по классической схеме маршал 18Вт, она есть в интернете, НО, данная схема требует отладки, индивидуально под каждую пару ламп, обзор унч был на канале «Неизвестная Физика», там же есть настройка и тд, на данный момент конечная схема выглядит примерно так


  • Like (+1) 1
W_L Local

W_L

Posted
Posted
26 минут назад, lenivo сказал:

Если честно , то в этой схеме мне не нравится многое.....

Судя по фото, выходные трансформаторы у вас допускают ультралинейное подключение ......  ультралинейный режим по звуку комфортнее пентодного...... на мой ух.......

Межкаскадные полистирольные - в одиночку не очень ...... их надо ставить вместе с МКР и со слюдой в серебре(СГМ)..... Катодные конденсаторы нужно шунтировать ФОЛЬГОВЫМ полистиролом (500 -2000 пф). Полистирол - хорош только в фольговых конденсаторах, а в конденсаторах с напылением проигрывает МКР. Про входной межкаскадный конденсатор вам уже написали.

22 мкф - ев лампу первого каскада -ОЧЕНЬ мало!!! Надо больше 100-220 мкф.

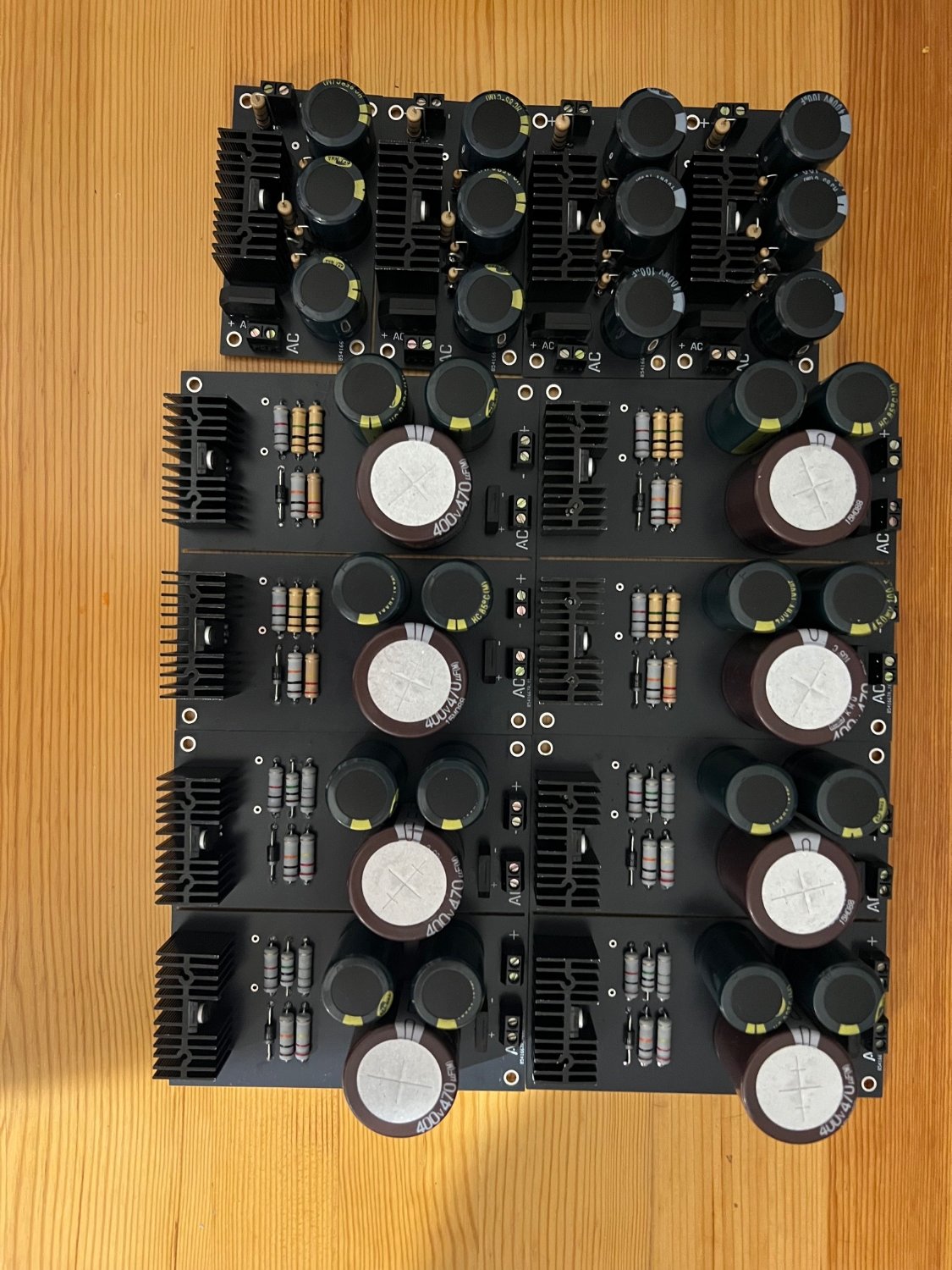

Да, можно поставить и УЛ режим, частенько ставил его, хотя сейчас перешел на пентодное включение, по конденсаторам, можно конечно шунтировать все, но размеры всего этого дела должны быть крайне небольшие, к проходным 71 можно добавить механизированные небольшой емкости, к 6Н14П конденсатор решил не ставить, 6П14П можно и бг воткнуть тогда уж) Правда бг для другого проекта лежат, но им еще долго в ящичке пылиться ) Касательно конденсаторов в общем питании, то там стоят 3 емкости по 68мкф, распаянные на плате эл дросселя


  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

Да. Одна раскачивает пару.

Если этих 6п14п ну уж слишком много, то была у меня разработка: два СРПП (триодами) в диагональ моста включен выходник типа СТТ-12.

Antur Proficient

Antur

Posted
Posted
5 минут назад, W_L сказал:

Делал по классической схеме маршал 18Вт, она есть в интернете, НО, данная схема требует отладки, индивидуально под каждую пару ламп, обзор унч был на канале «Неизвестная Физика», там же есть настройка и тд, на данный момент конечная схема выглядит примерно так


Забрал, спасибо!

Antur Proficient

Antur

Posted
Posted
2 минуты назад, ВКН сказал:

Да. Одна раскачивает пару.

Если этих 6п14п ну уж слишком много, то была у меня разработка: два СРПП (триодами) в диагональ моста включен выходник типа СТТ-12.

Ну, у меня триодов маломощных тоже в достатке, мне бы что попроще.

W_L Local

W_L

Posted
Posted
1 минуту назад, Alik_r сказал:

6Н26П искать убиться...



На Авито есть, я за год 14шт смог откопать

W_L Local

W_L

Posted
Posted
1 минуту назад, Alik_r сказал:

6Н26П искать убиться...



Можно 6Н1П поставить, как один из вариантов замены, прекрасная и недорогая лампа

  • Like (+1) 1
Antur Proficient

Antur

Posted
Posted

6Н1П в достатке всяких разных, но по моему 6Н26П я тоже видел...есть у меня друг, он их (лампы) много лет собирает в кубышку, а я сейчас этими запасами нагло пользуюсь :smile-60:

Antur Proficient

Antur

Posted
Posted
3 минуты назад, W_L сказал:

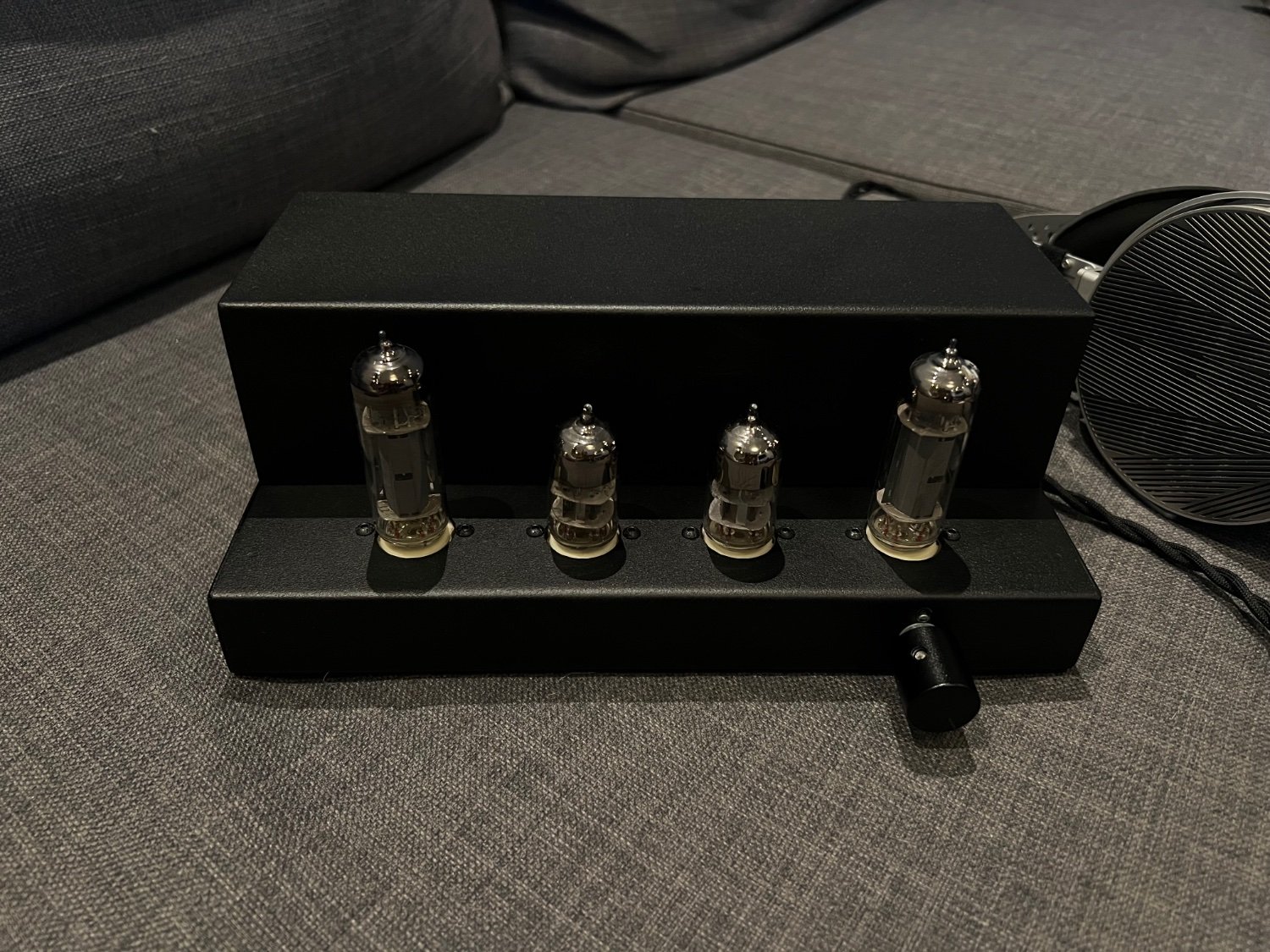

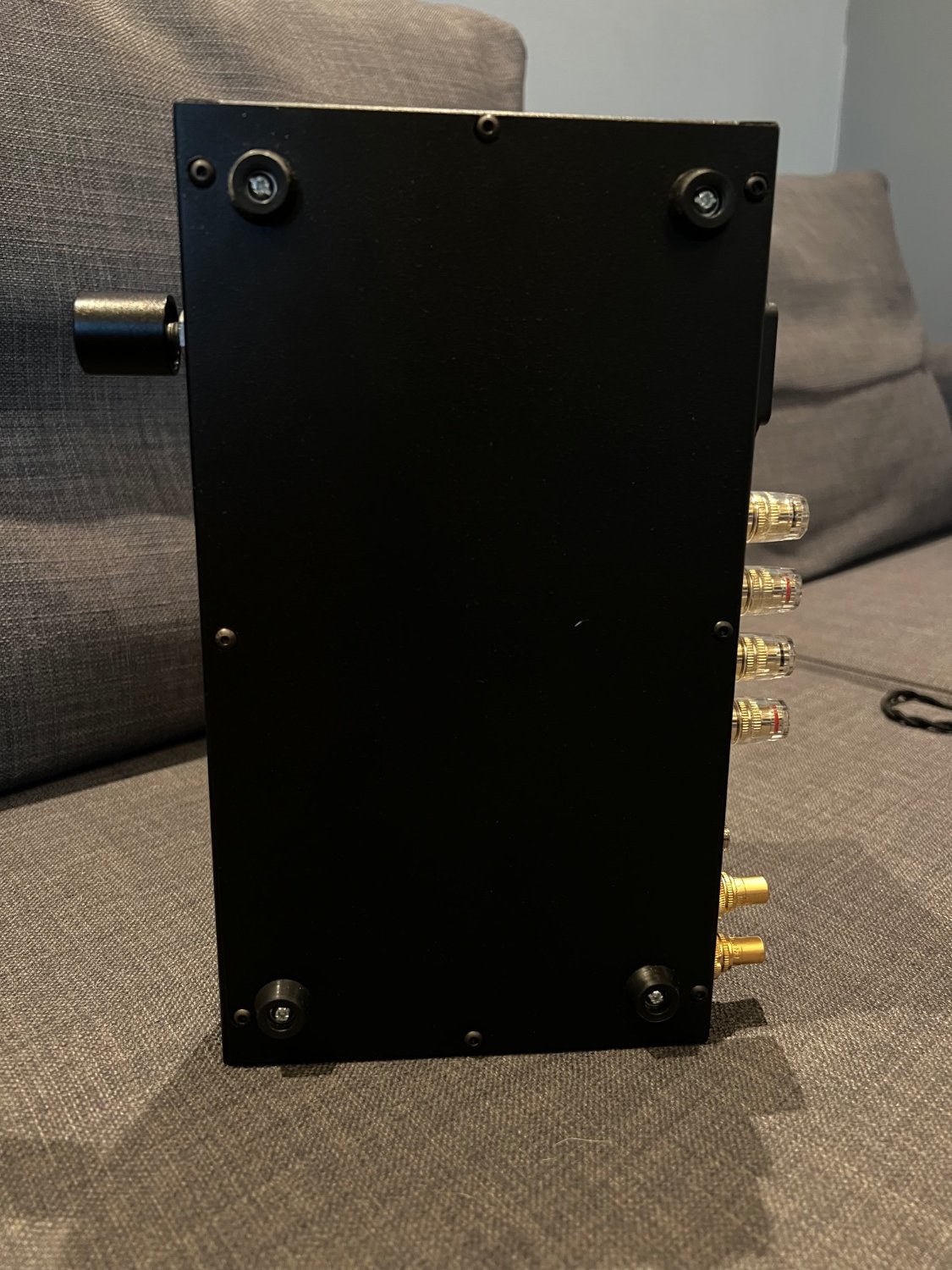

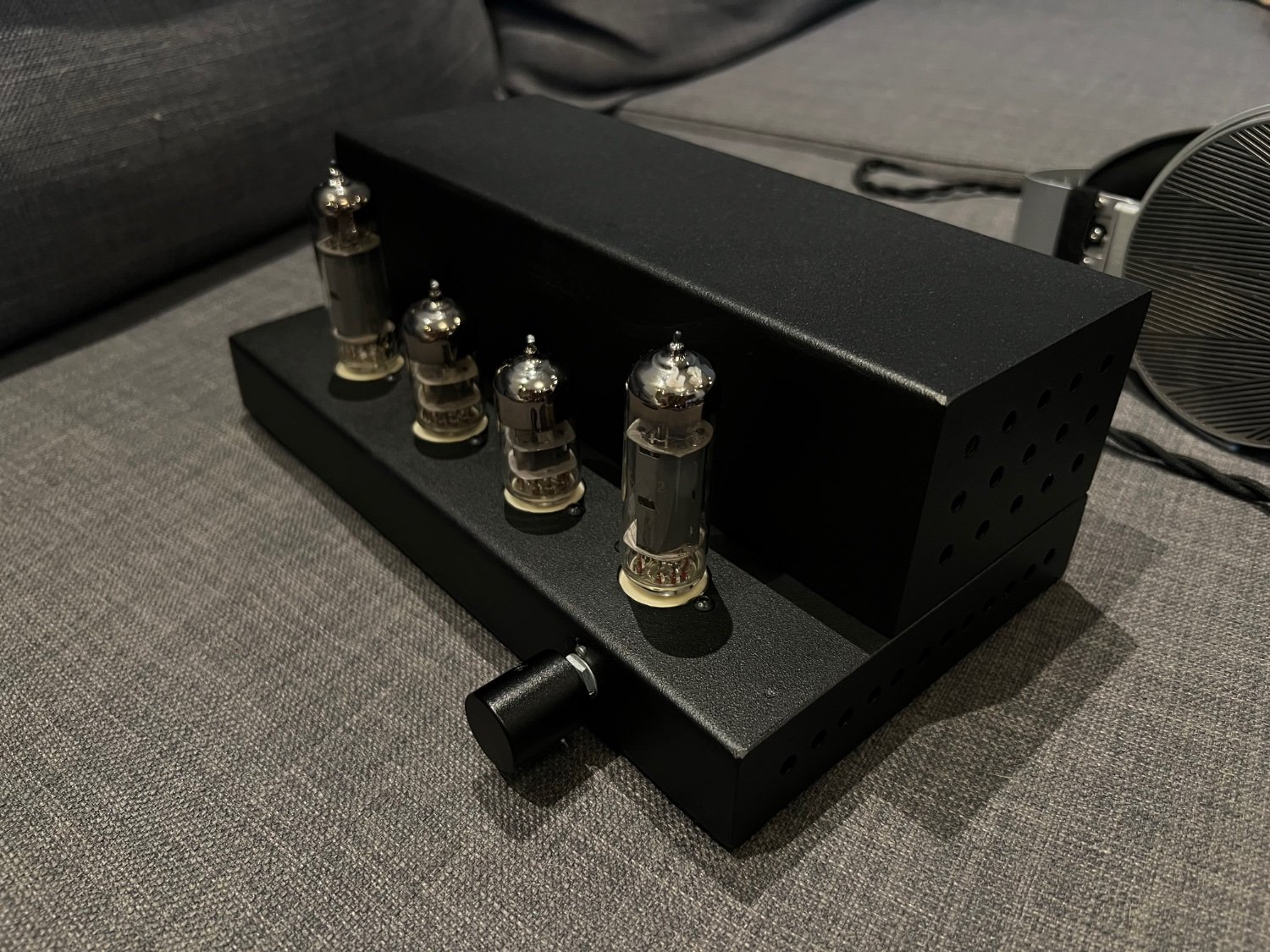

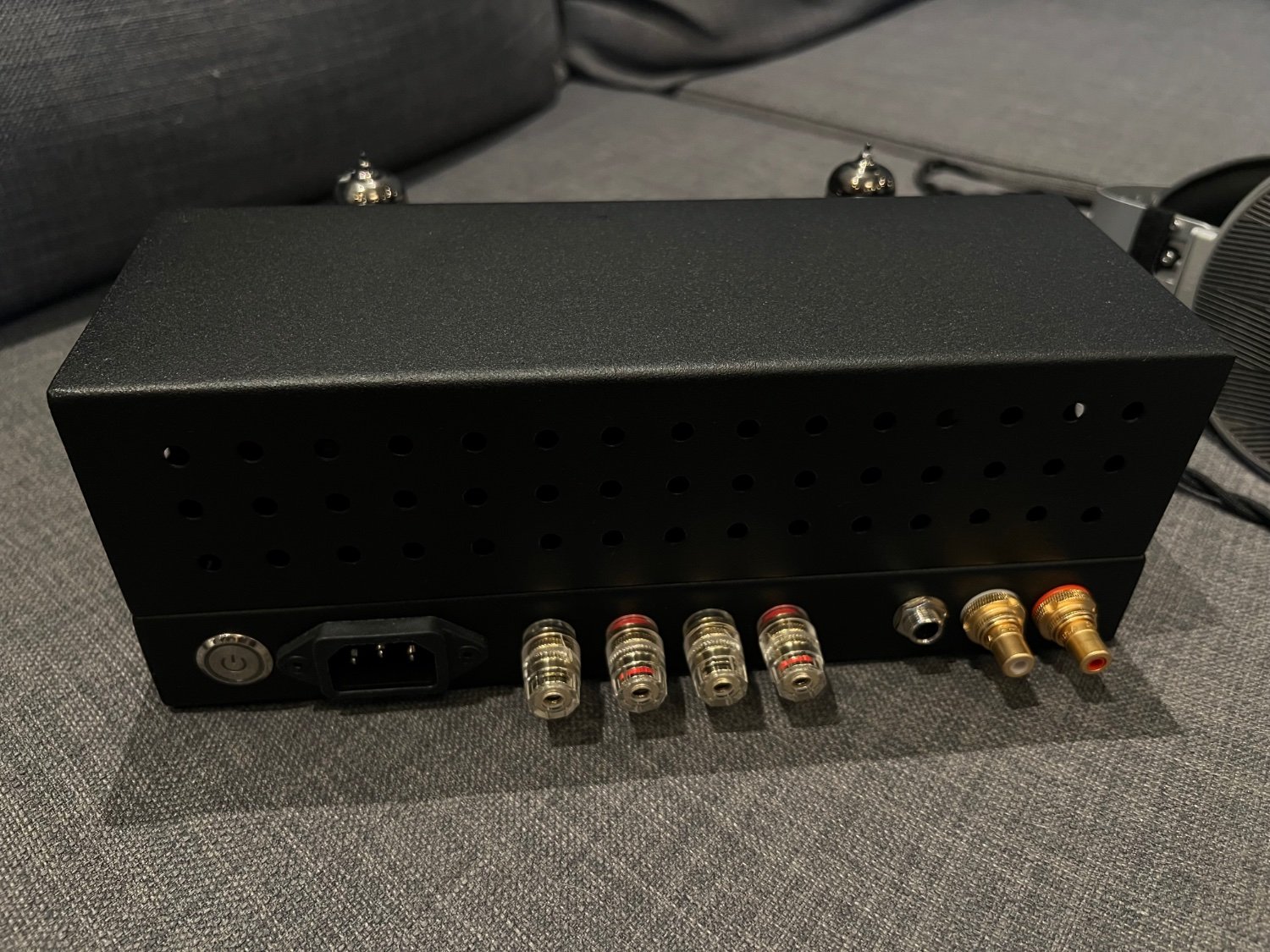

Пока что мини унч на «четырех четырнадцатых» выглядит вот так





Возможно на ТОРах можно попробовать собрать еще компактнее...

W_L Local

W_L

Posted
Posted
Только что, Antur сказал:

Возможно на ТОРах можно попробовать собрать еще компактнее...

Тогда нужны торы с немагнитным зазором, обычные не пойдут, у меня в унч на 6С33С как раз торы в качестве твз стоят, и сейчас под УО-186 твз на бубликах будут

W_L Local

W_L

Posted
Posted
3 минуты назад, Antur сказал:

6Н1П в достатке всяких разных, но по моему 6Н26П я тоже видел...есть у меня друг, он их (лампы) много лет собирает в кубышку, а я сейчас этими запасами нагло пользуюсь :smile-60:

Попробуйте 6Н26П, она вам однозначно понравится, на мой ух переиграла все

W_L Local

W_L

Posted
Posted
5 минут назад, Antur сказал:

6Н1П в достатке всяких разных, но по моему 6Н26П я тоже видел...есть у меня друг, он их (лампы) много лет собирает в кубышку, а я сейчас этими запасами нагло пользуюсь :smile-60:

Режим 140В 16ма оказался наилучшим

Antur Proficient

Antur

Posted
Posted
2 минуты назад, W_L сказал:

Попробуйте 6Н26П, она вам однозначно понравится, на мой ух переиграла все

Будем поискать...

Константин Proficient

Константин

Posted
Posted
2 часа назад, W_L сказал:

Схема вышла максимально простой, но требует настройки, вариант пока не оконечный


Я бы 2ю сетку подключил к верхнему концу анодного резистора драйвера. Что с ООС? Даже если АС "позволяют безос", можно включить вторичку твз в катод 6п14п. При незначительной оос, заметно уходят искажения и импеданс АС включается непосредственно в выходной каскад.

W_L Local

W_L

Posted
Posted
5 минут назад, Константин сказал:

Я бы 2ю сетку подключил к верхнему концу анодного резистора драйвера. Что с ООС? Даже если АС "позволяют безос", можно включить вторичку твз в катод 6п14п. При незначительной оос, заметно уходят искажения и импеданс АС включается непосредственно в выходной каскад.

Да, можно сделать и так, хотя есть идея вовсе 2 сетку запитать от отдельного источника питания, с оос думаю еще поиграюсь, пока что схема с обычным твз, без ко показывала результат в 0,5 тхд при 12Вт, но думаю можно сделать еще лучше, пардон, данное высказывание относится к РР унч на 6Н26П и 6П14П-ЕВ, с данным мини унч еще подшаманю

Алекс Proficient

Алекс

Posted
Posted
16 часов назад, W_L сказал:

На Авито есть, я за год 14шт смог откопать

 все без сожаления продал, хороши но не настолько...

Timbuktu Proficient

Timbuktu

Posted
Posted
17 часов назад, W_L сказал:

...на данный момент конечная схема выглядит примерно так


А какие у вас номиналы катодных реезисторов 6Н26П?

PS Можно и бонусом ссылку на видео :drinks:
