Recommended Posts

  • 1 month later...
Posted

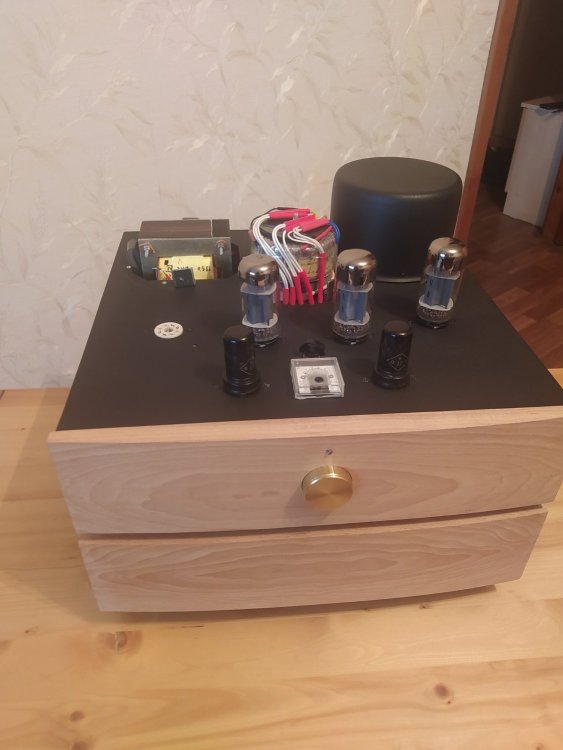

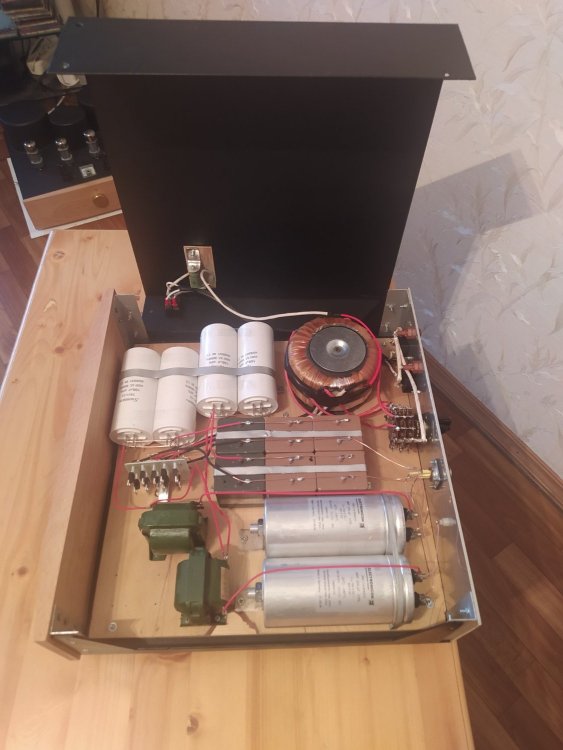

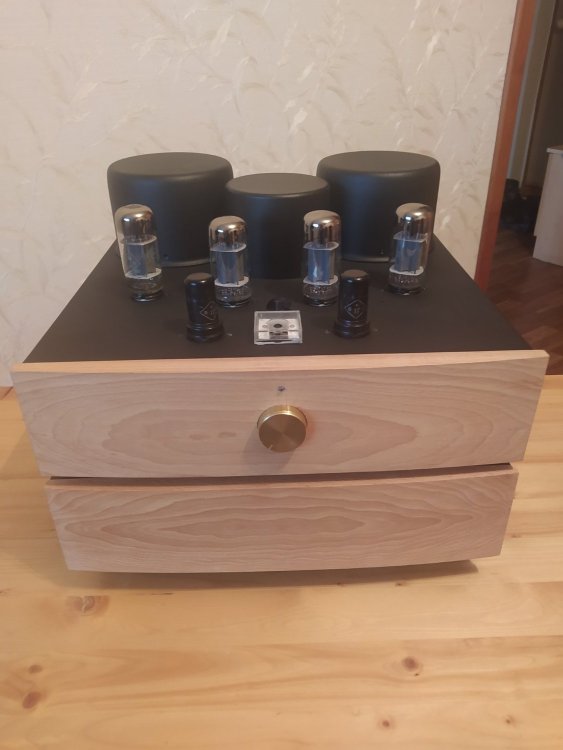

Думаю нужно закончить по PSE. Перенес БП в новый корпус, понравился усилитель в двух корпусах: есть где разгуляться и переносить полегче. Одно и тоже приедается, периодически хочется поменять что-то. Поэтому для замены ламп регулировка питания 380-430в и подстройка токов. При КНИ 5-6% 2х6п3с-е 10вт, 2хел34 12,5вт, 2хкт88 15вт.






  • Like (+1) 4
Posted

В конце концов, тоже пришел к такой конструкции - отдельно БП и усилительная часть. Наводок, вибраций меньше, места, как правильно замечено, больше, есть где с детальками поэксперементировать, можно крупногабаритное запихать, но нужно позаботиться о минимизации длинны соединительных линий между блоками, из-за этого в очередной раз начал переделывать .

Posted
13 minutes ago, юрий робертович said:

Чуманов-Рыжков, та же песня, хез




Характеристики, кстати или не очень, можно привести?

Posted
1 час назад, юрий робертович сказал:

Юрий Макаров,  Журнал «Class A», декабрь 1997, у меня большой жирный крест в 2006г. Лучше такой






Юрий Анатольевич Макаров вчера 80-ти летие отметил! Правильная схема, 6П3С в триоде включены.

А где у вас ОООС, забыли подключить? Вот и крест!

Posted

Я, если честно, вообще ничего не понимаю из того, что тут написано в последних постах. И главное, зачем это всё написано.

  • Like (+1) 1
Posted
17 минут назад, юрий робертович сказал:

вам много расскажет

Я и сам много чего могу рассказать. Вы что сказать хотите? Только внятно, пожалуйста.

  • Like (+1) 1
Posted

А она была популярна? Не знал. Схема как схема. Как бы SRPP, чтоб половинку лампы куда-то деть, триодное включение, без ООС. Утечку сетки, разделительный конденсатор и резистор автосмещения надо индивидуализировать. Ватта три, вероятно, давала. Что не так?

Posted
1 час назад, юрий робертович сказал:

Анатолий Иосифович вам много расскажет, и про триоды 6п3с, и про SE, и Чуманов-Рыжков первая схема, если помню, 2004-5

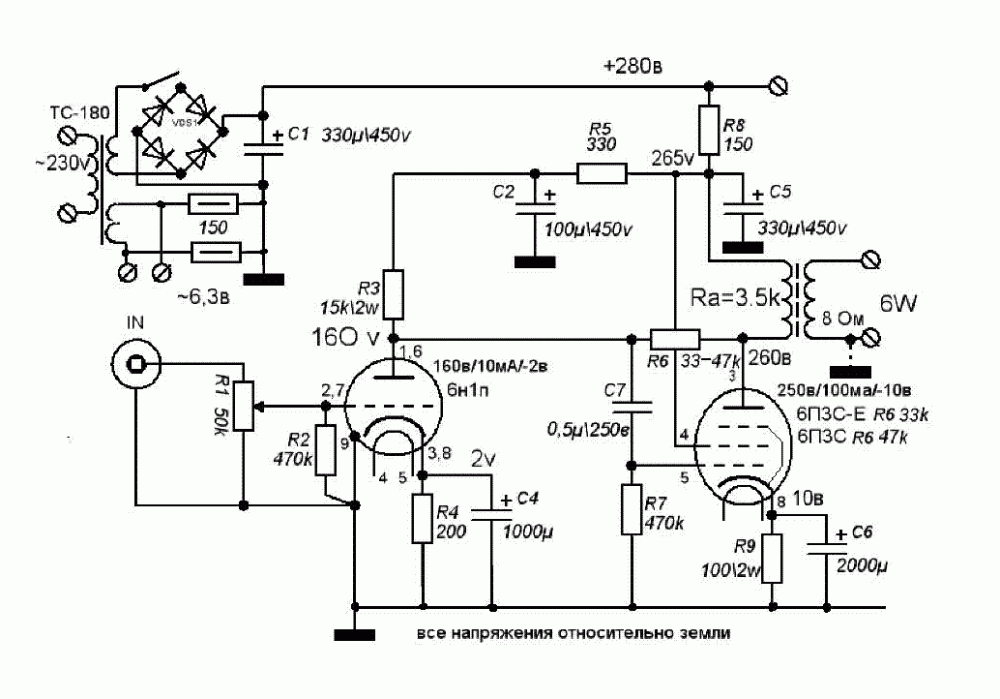

6н9с-2х6п3с триод.jpg

Про что расскажет? Чуманов, а второй разве Рыжков?

43 минуты назад, ДимДимыч сказал:

Последняя.6н9с+6п3с.

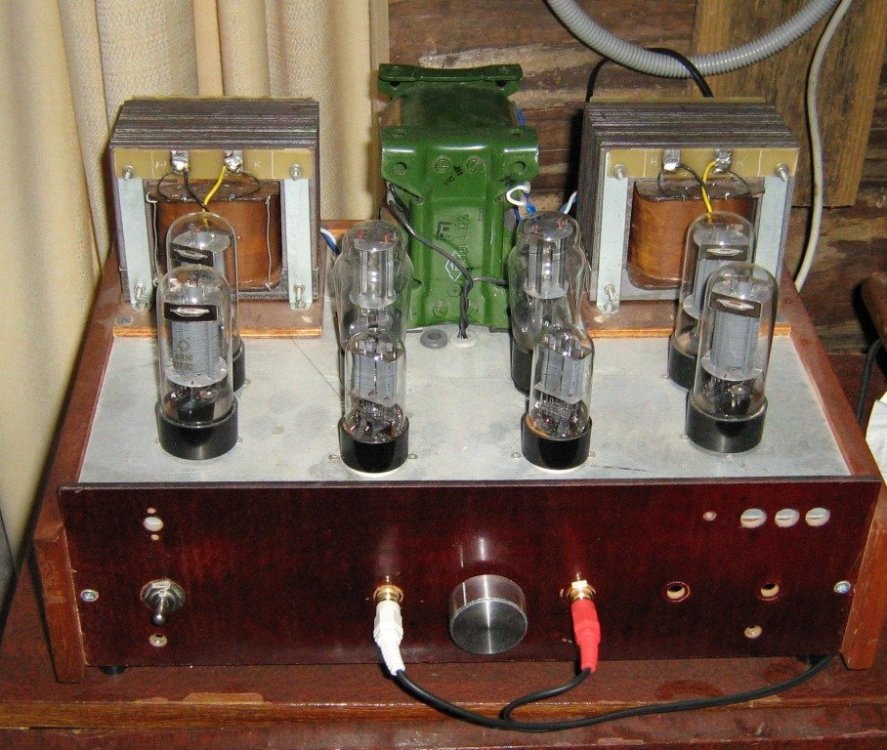

Авант электрик схема из Аудио магазина вроде, делал на 6П3С и ЕЛ34, работает и только.

Posted
1 час назад, Stan Marsh сказал:

Я, если честно, вообще ничего не понимаю из того, что тут написано в последних постах. И главное, зачем это всё написано.

.... А почему я говорил про футбол, Вы не помните? Нет, почему я вообще заговорил про футбол? Не помню... (С)
