Т.е.,например, Маэстро Гроссо Макарова  - 3 шт 6с19п - должен  уступать по микродинамике МАГу-3,5 Макарова, на 2 шт 6п3с? По аналогии.

Posted
2 часа назад, Xрюн222 сказал:

Т.е.,например, Маэстро Гроссо Макарова  - 3 шт 6с19п - должен  уступать по микродинамике МАГу-3,5 Макарова, на 2 шт 6п3с? По аналогии.

Люди, а кто реально слышал Макаровские монстры? И сколько лет он их назад сделал? 25 наверное, а до сих пор на слуху.

Posted
2 минуты назад, Vitavoice сказал:

Люди, а кто реально слышал Макаровские монстры?

На нашем форуме таковых человек двадцать.

Posted
2 часа назад, Xрюн222 сказал:

Т.е.,например, Маэстро Гроссо Макарова  - 3 шт 6с19п - должен  уступать по микродинамике МАГу-3,5 Макарова, на 2 шт 6п3с? По аналогии.

С кроссоверами Монтан ЮМ разве это актуально ?  Микродинамика в тяжелой многополосной АС ... , кто слушал элитные ШП , поймёт об чём речь .

  • Like (+1) 2
Posted
30 минут назад, Stan Marsh сказал:

На нашем форуме таковых человек двадцать.

И как? Монтаны я слышал, а вот маэстро были раньше.

Posted
26 минут назад, Vitavoice сказал:

И как? Монтаны я слышал, а вот маэстро были раньше.

Сдаётся мне, до Монтан у ЮА были Миражи. А Маэстро Гроссо - это усилитель.

  • Like (+1) 2
Posted
10 часов назад, Stan Marsh сказал:

Сдаётся мне, до Монтан у ЮА были Миражи. А Маэстро Гроссо - это усилитель.

Про усилитель ч знаю. Все тогда делали круглые глаза от размеров его трансформаторов. Я тоже. Но услышать не довелось, хотя Макаров делал его параллельно с нашими на ел-34, в то же время. Если честно, то это "одноразовая" конструкция, не серийная. Вот и спрашиваю у тех кто слышал. Чем "монструозный" подход отличается от обычного в плане звука.

Posted

Во вложении хорошо известный лучевой тетрод 6П3С, который хорошо работает как в SE и PP УНЧ в тетроде/триоде, самая доступная лампа.

На рис. 1, Анодный Цирклотрон на триодах (сложная в реализации схема требующая сложного БП) но простого OUT трансформатора без зазора, так как постоянные выходные токи компенсируются и шумы низкие, что очень хорошо для расширения звукового диапазона в сторону НЧ с уменьшением THD.

А не сделать ли Анодный Цирклотрон на широко распространенных тетродах 6П3С для увеличения КПД, да с гальваническими связями и раскачивать их будет простая 6Н9С.

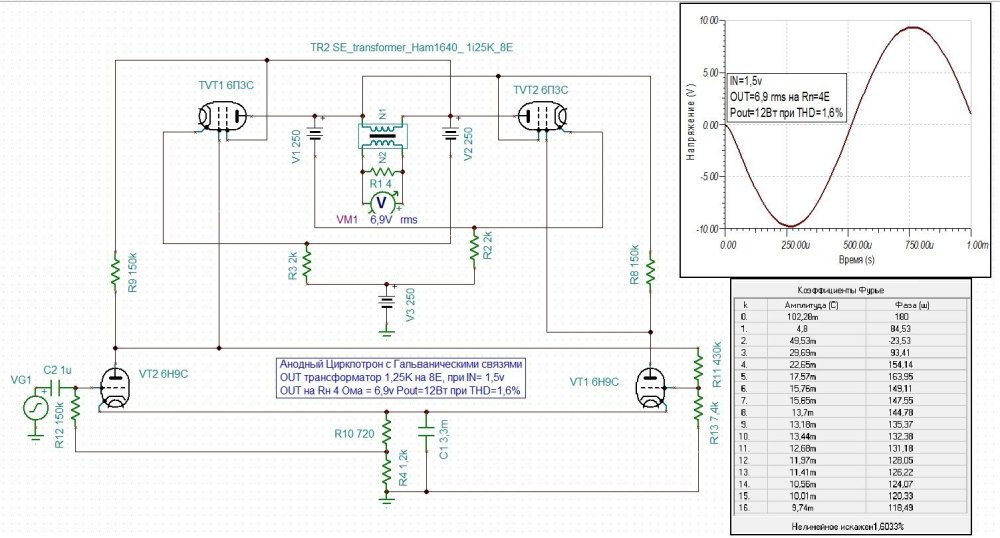

Вот что получилось (схема ниже):

При IN=1,5v 1кГц и выходе с OUT трансформатором 2,5К на 8E, при R нагрузки 4 Ома, P выходная мощность = 8Вт при THD=1,3%

При IN=1,5v 1кГц и выходе с OUT трансформатором 1,25К на 8E, при R нагрузки 4 Ома, (Uout=6,9v rms) P выходная мощность = 12Вт при THD=1,6% (при увеличении входного напряжения более 1,5v выходная мощность возрастает более 12Вт).

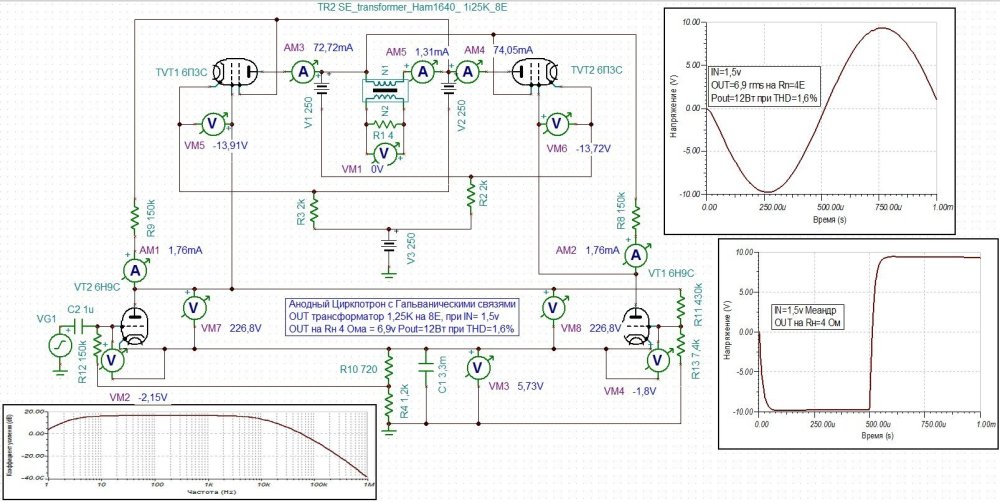

На другой схеме все режимы, меандр на 1кГц, АЧХ (при другом OUT трансформаторе АЧХ может быть шире).






  • Like (+1) 1
Posted

А что, так можно было? :smile-03:
Иметь транс 1.25 кОм зашунтированый 4 кОм "для смещения".
Ну да не важно, можно 20 кОм поставить.
Но!
У Вас трансформатор всё равно включен между катодами, правда по переменке, через конденсаторы питания.
См аттач.

По мне - бред. Но каждый хочет как он хочет.

  • Like (+1) 2
Posted

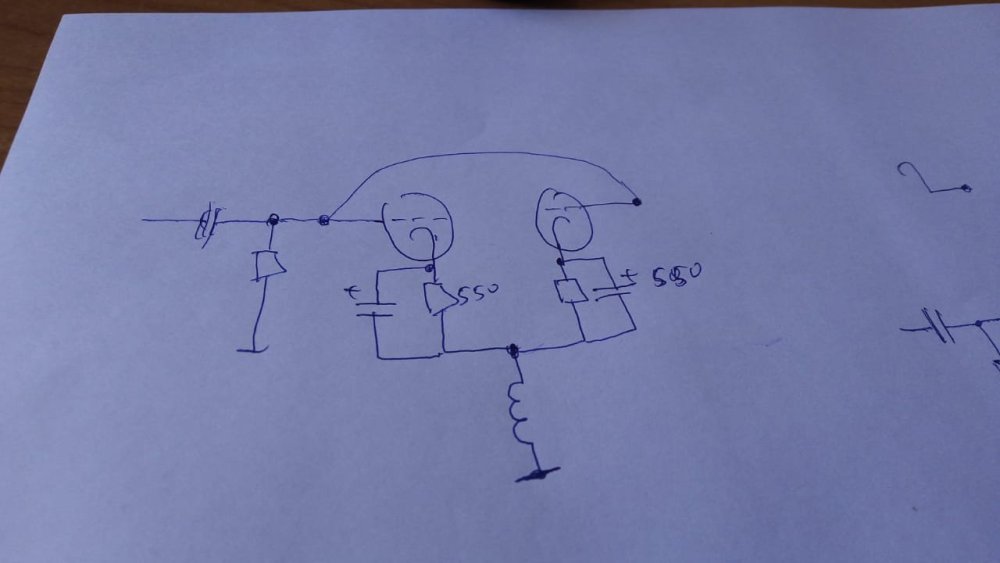

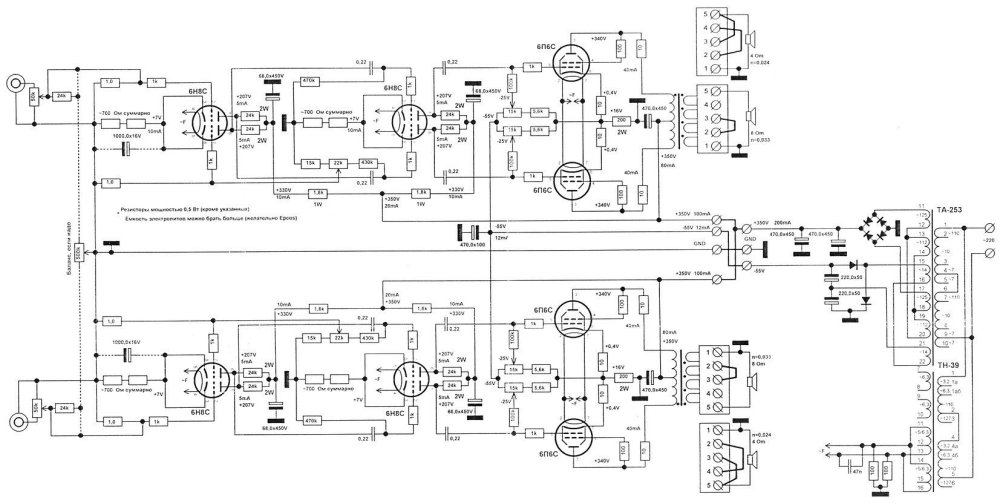

Коллеги, имеет ли право на жизнь такое, просьба по критиковать.

Схема низвергатель авторитетов. СЕ 6н8с 6п3с с КО. Только две 6п3с в с авт смещь и одной КО.


  • Like (+1) 1
Posted

Каждое со своим автоматом - если постоянные примерно одинаковые - на здоровье.
С учетом некоторого опыта, большие конденсаторы и низкие импедансы в цепи сетки
начинают пугать - шаг вправо, шаг влево - расстрел.

Posted
4 часа назад, BAA сказал:

По мне - бред. Но каждый хочет как он хочет.

Это для тех, кто пишет что это все "бред". Ничего личного,если человек такой.....  то пусть нарисует БП к одному каналу этого усилителя Анодного Цирклотрона без "бреда" с одной выходной обмоткой силового трансформатора для 2-х источников постоянного тока. За смещение верхних ламп 6П3С отвечают напряжения на Анодах 6Н9С.

За это скажу только Спасибо так как это многим может пригодится.

https://cxem.net/sound/amps/amp107.php

По поводу БП, при простом взгляде на эту схему, требуется 3-и источника постоянного напряжения на один канал.

На схеме ниже напряжения по постоянному току. Очень важные подстроечные резисторы R10 и R13 в этой схеме, они отвечают за смещение и токи выходных ламп 6П3С. За смещение верхних ламп 6П3С отвечают напряжения на Анодах 6Н9С.

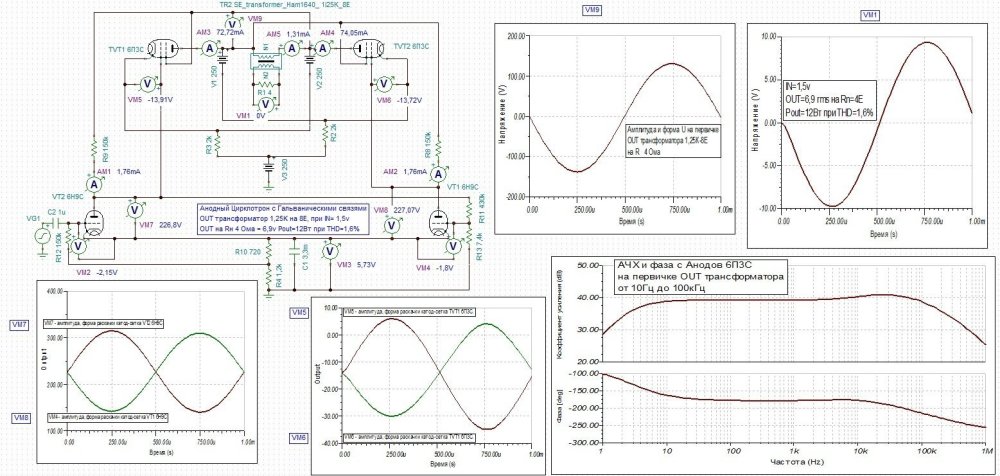

VM7 - амплитуда, форма раскачки катод-анод VT2 6Н9С
VM8 - амплитуда, форма раскачки катод-анод VT1 6Н9С

Добавлю, что такой фазоинвертор с гальваническими связями, как на этой схеме с 6Н9С, давно и успешно применяю и в других PP УНЧ, на 6Н8С, 6Н7С, и т.д. (прекрасно работает).

VM5 - амплитуда, форма раскачки катод-сетка TVT1 6П3С.
VM6 - амплитуда, форма раскачки катод-сетка TVT2 6П3С.

VM9 - амплитуда, форма напряжения на первичке OUT трансформатора 1,25К-8E на анодах  6П3С. На графиках ниже хорошо видно, что Реальная АЧХ на первичке OUT выходного транса простирается от10Гц до 100кГц.




  • Thanks (+1) 1
Posted
25 minutes ago, May said:

Это для тех, кто пишет что это все "бред". Ничего личного,если человек такой.....  то пусть нарисует БП к одному каналу этого усилителя Анодного Цирклотрона без "бреда" с одной выходной обмоткой силового трансформатора для 3-х источников постоянного тока.

Вы это о чём?
Потенциал правого (по схеме) вывода первички трансформатора есть Uк правой (по схеме) лампы плюс питание, то есть Uк пр+Eа
потенциал левого (по схеме) вывода первички трансформатора есть Uк левой (по схеме) лампы плюс питание, то есть Uк лев+Eа.
Собственно напряжение на первичке составляет Uк пр+Eа-(Uк лев+Eа)=Uк пр-Uк лев.
Или арифметика у Вас гуманитарная?
P.S. Далее не хочу, "альтернативные вы наши" (С) Из фильмы

Posted
2 часа назад, BAA сказал:

P.S. Далее не хочу, "альтернативные вы наши" (С) Из фильмы

Первичку OUT трансформатора шунтирует не только R3=2к + R2=2к + (но и внутреннее большое сопротивление тетродов и их емкости), что достаточно для работы этой схемы с этим OUT трансформатора 1,25К-8E на Rн=4 Ома.

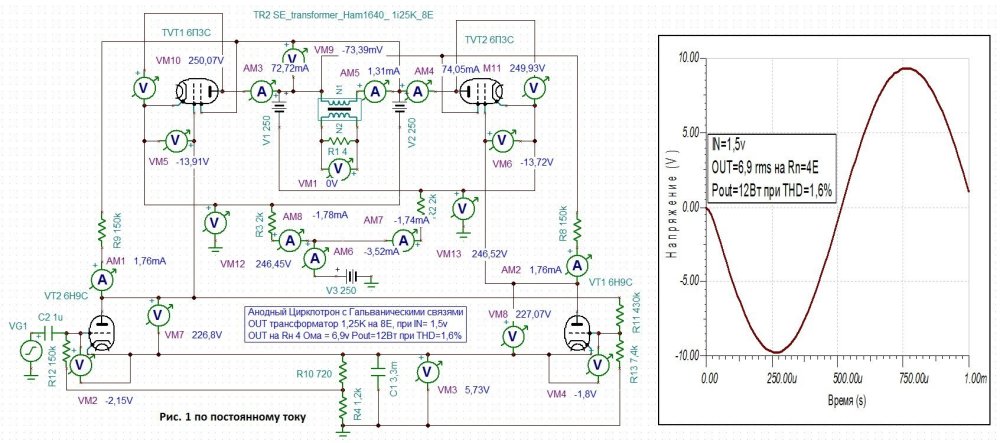

Выкладываю конкретно режимы по постоянному и переменному току этой схемы, кто хочет, может все посчитать.

Рис.1 Схема по постоянному току.

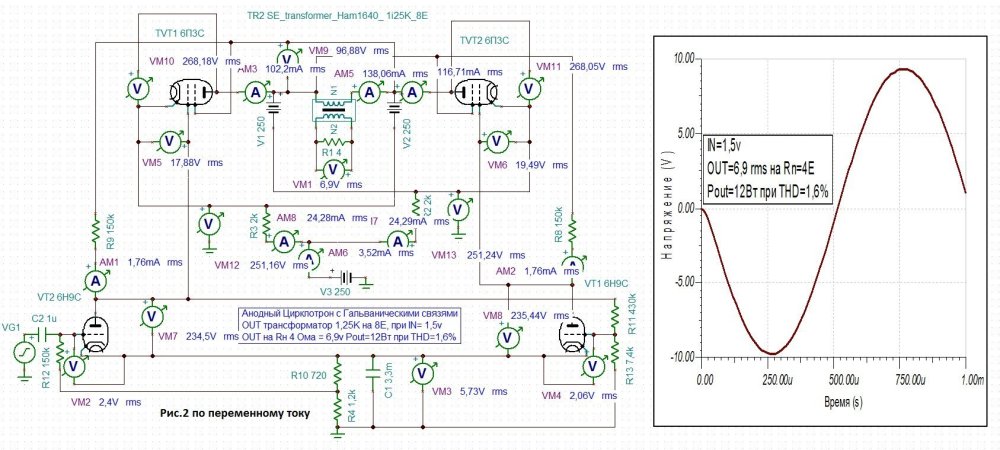

Рис.2 Схема по переменному току.

P.S.  ВАА. "Или арифметика у Вас гуманитарная?." При всем уважении к цитате. Не знаю, как с арифметикой у гуманитариев,  и ..... возможно причисляющих себя к другому полюсу?

  "Если другие люди с чем-то не справляются или не могут, они и тебе будут доказывать, что и ты не сможешь и у тебя не получится. Но когда ты хочешь чего-то очень сильно  — иди и борись!"              Фильм в «В погоне за счастьем» (в гл. роли — Уилл Смит)



I post.jpg

I peremen.jpg

  • Like (+1) 1
Posted



8 minutes ago, May said:

Выкладываю конкретно режимы по постоянному и переменному току этой схемы, кто хочет, может все посчитать.

Относительно математики.
1. Вам посчитано.
2. A+B-(C+B)=A-C

20 minutes ago, May said:

Первичку OUT трансформатора шунтирует не только R3=2к + R2=2к + (но и внутреннее большое сопротивление тетродов и их емкости), что достаточно для работы этой схемы с этим OUT трансформатора 1,25К-8E на Rн=4 Ома.

Since you're using "OUT" transformer, it would be fare to note that in a "standard" circlotron primary is connected in parallel, or. shunted by two plate resistances, i.e. connected in parallel as well.

  • 2 weeks later...
Posted
11 minutes ago, юрий робертович said:

Александра Бокарёва "Русский" Моррисон помните?

Давайте позанудствуем, не умаляя достижений как АБ, так и Моррисона.
При балансировке диф каскада требуется устранения
а) смешения
б) крутизны плеч
в) несимметрии коэффициента усиления.
г) дрейфа всего вышесказанного
Коли в лампах параметры весьма стабильны (при "правильном" питании), начинаем с "б" и "в" По устранении крутизны(катодные резисторы) и Ку (анодные резисторы) остается только смещение, каковое достигается либо введением тока в цепь сетки через резистор большого номинала либо напряжения, например при несимметричном входе. Всё справедливо только для малого сигнала и, возможно, требует нескольких итераций.
Нужен ли нам усилитель "осциллографического класса" - совсем другая история.

Posted

Исключительно вредная статья... В т.ч.местами безграмотная. Если кто-либо "счастливый обладатель" показанных в статье усилителей, то нужно, если неисправны, починить. Если исправны - ничего не трогать, кроме, может быть, соединения секций вторички выхолника, перемычками, и использовать как есть.

  • Like (+1) 2
Posted
9 hours ago, юрий робертович said:

Но правильное построение РР усилителя, есс82, есс88, 6п36с в триоде, и без ООС, она в данном случае не нужна. А 2-такт ТВЗ сделаем новый.

Как сломать антикварную вещь.
Типа трансмиссию от волги, в общем нормальную для конца 60-х, вставить в современную машину.

Posted

Если данную антикварную вещь сначала изучить, прежде чем ломать или "улучшать",то, при желании, можно кой-чему полезному научиться. Или, при другом желании, можно разломать и ничему не научиться. Но, в общем случае, трансформаторы, разработанные для пентодных усилителей, да с ОС, совершенно не обязаны хорошо работать с триодами без ОС.

Офф. По-моему, трансмиссия от Волги - это решение не из 60х гг, даже не факт, что из 30х. Но на современных а/м другие такие же принципиально мало чем отличаются..

Тогда как в ламповом аудио как раз - чем лампа старее, тем лучше, чем решение старее, тем лучше, и тп

  • Like (+1) 5
