Есть у меня, ЕМ11 нулевые, но смысл ставить, усь под столом стоит, а вот светодиод зря не поставил, не видно работает или нет.

Posted

Юрий_Б, а схему на 18046 в пентодном включении с катодной обмоткой послушать-таки удалось? Поделитесь впечатлениями, пожалуйста.

Posted

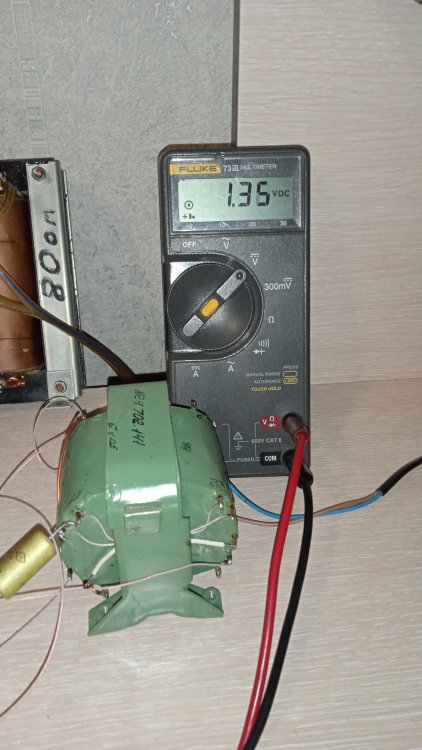

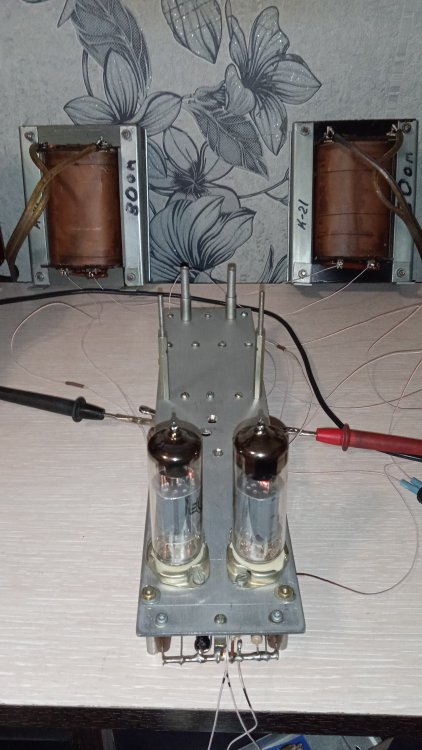

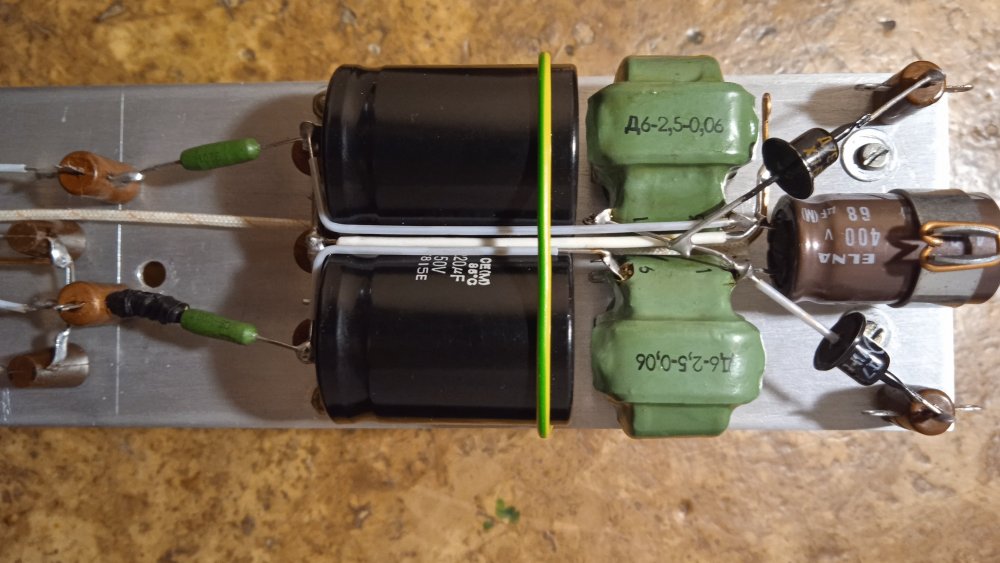

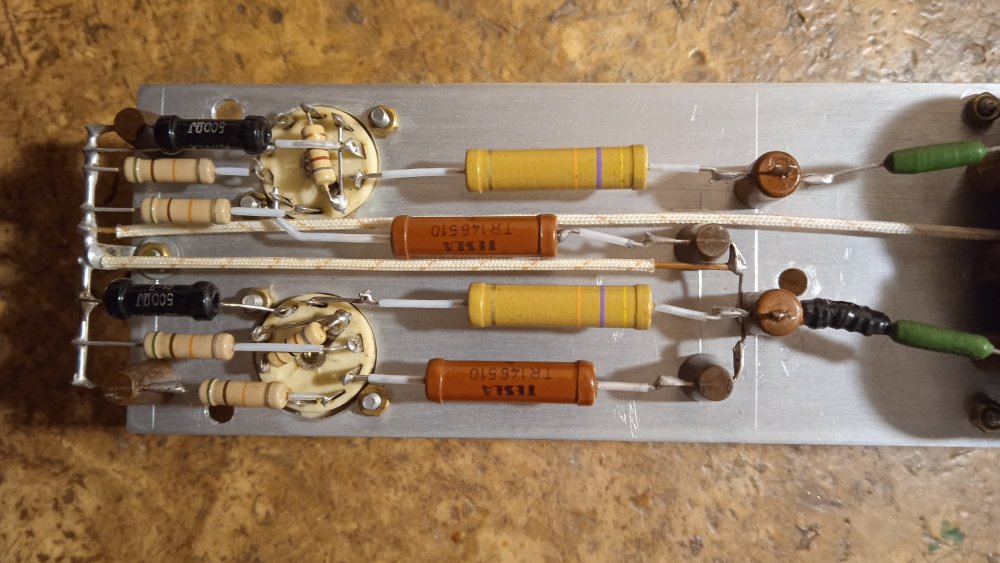

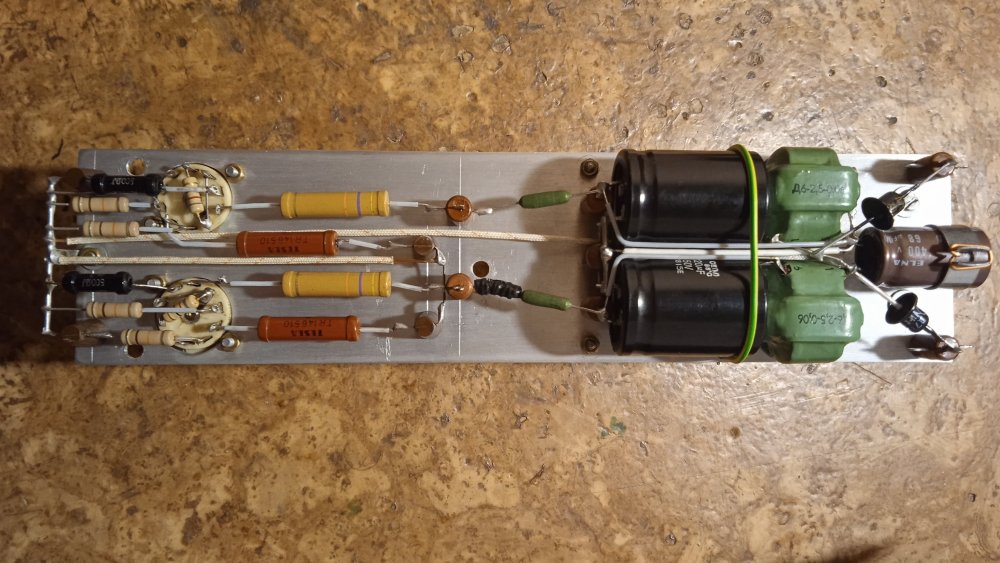

Пока едет второй ТВЗ, собрал на сопелках для проверки,  ТВЗ 3К5 16мм*  ТС от какого то ослика, разбаланс каналов видно на ММ, хорошо звучит однако.



  • Like (+1) 2
Posted

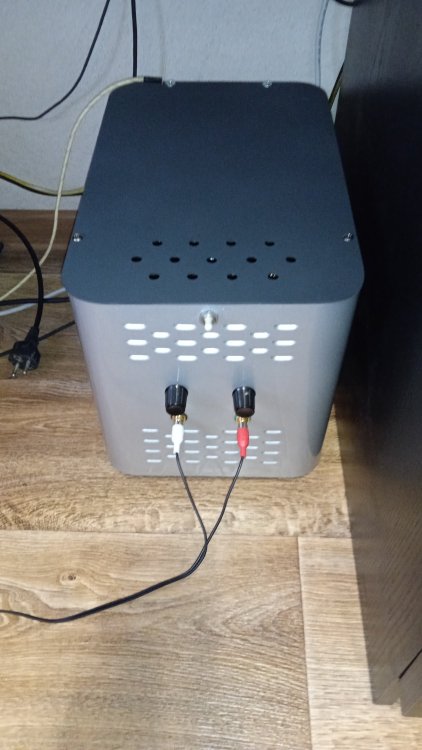

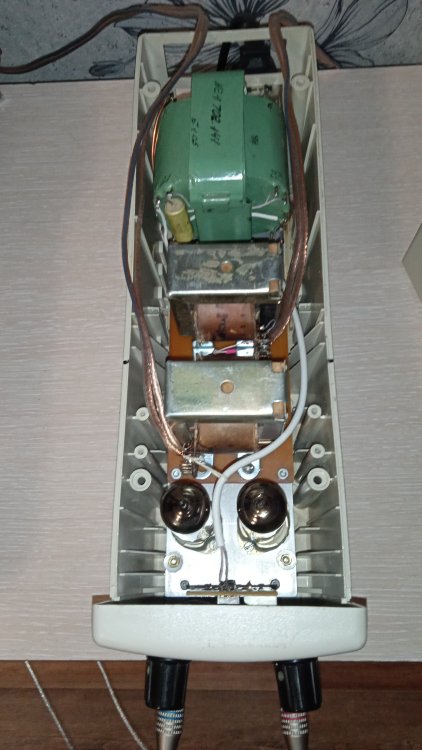

Сошел со стапелей очередной прикомповый усь, выходники ТВ-2ш-2в, полет нормальный, думал будет фон, но нет идеальная тишина. Дело за акустикой.



  • Like (+1) 6
Posted
7 минут назад, Russ3000 сказал:

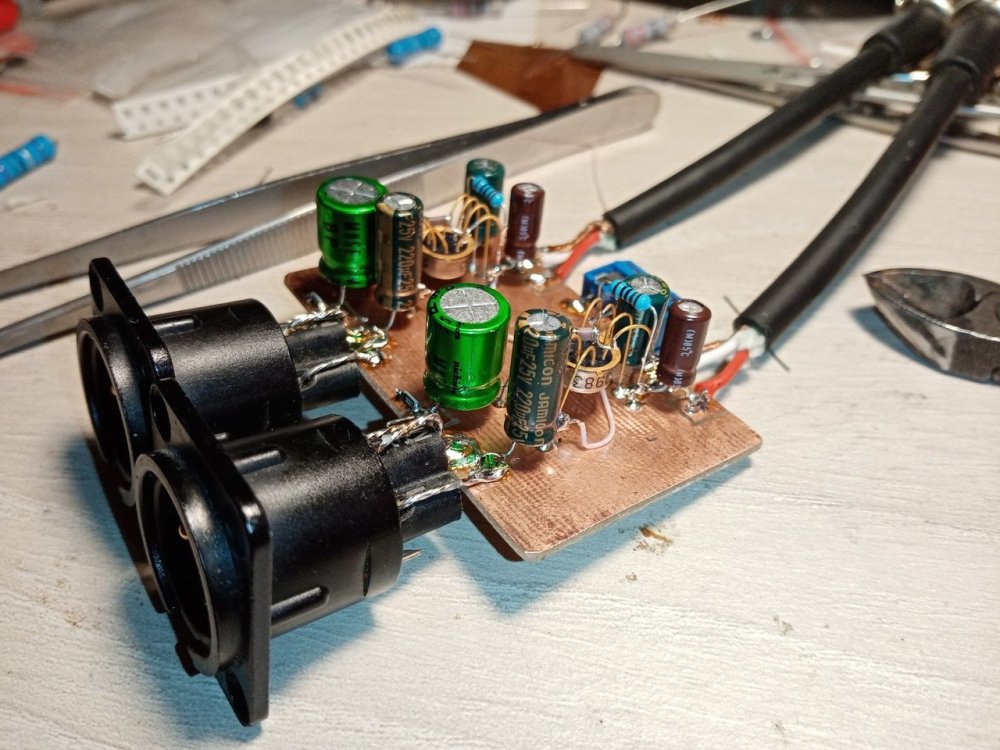

Повторил схему Бокарева МС предусилителя на К538УН3.

Звуком очень доволен, даже не ожидал, приедет трансформатор, сравню в лоб.


Все собираюсь уже 30 лет на них УВ для магнитофона сделать. Достану, посмотрю, вспомню 157ул1 и обратно в коробку положу. Каждый раз меня греет мысль, что в типовой схеме можно пассивную коррекцию сделать... И в корректоре для винила тоже пассивная коррекция на них возможна, хотя-бы для меньшей постоянной времени.

Posted

Буду делать полный МС корректор, ее первым номером, за ней сразу пассивная коррекция, а дальше на 6Н28Б и 5687 выход.

Posted
14 минут назад, Russ3000 сказал:

Буду делать полный МС корректор, ее первым номером, за ней сразу пассивная коррекция, а дальше на 6Н28Б и 5687 выход.

Для усиления ок. 10 можно один транзистор использовать. Давно советую попробовать 2т208. Для источников с низким внутренним сопротивлением им равных нету. Года 4 назад переделывал ИНИ С6-5, там в самом ответственном месте, которое определяет уровень шума самого прибора (кажется в блоке режектора) используется pnp транзистор. В разные годы ставили разные транзисторы, и германий и кремний с отбором по шумам. Я у него входной усилитель переделывал, и заодно в режекторе решил посмотреть, что можно улучшить. Опять впаял панельку и прогнал в этом каскаде все, что было малошумящего в коробке. За последние годы коллекция транзисторов стала больше, но как и раньше наш 208 всех лучше оказался. Думал на счет такой вот схемы гибридной...


  • Like (+1) 1
Posted

Как я могу это вам обещать, эти 550 тоже разные были. У меня в той коробке были с тонким корпусом, и оригинальные от филипса.

Posted

В 1987 году, когда Сухов в "Радио #7" опубликовал свой УВ, я его сразу сделал и начал в нем разные транзисторы сравнивать. Было 1-2 японских, BC212/214C, и разные отечественные. Сильной зависимости от тока коллектора я не заметил, по приборам отбирать было муторно, пришлось сразу перейти к слуховому отбору. Когда включил в панельку 208, поначалу подумал, что включил его неправильно, тем более, что цоколевка у него нестандартная, настолько был мал его шум. Он на слух шумит заметно меньше, чем другие.    Есть у него и недостатки, ток ему нужно поболее, чем у транзисторов с супербетой, входное сопротивление получается меньше, емкость коллектора большн. Почему я обходил стороной 538? Например спектр шума 157ул1 напоминает шум УКВ приемника не настроенного на станцию. Поэтому я с опасением отношусь к нашим "малошумящим" микросхемам. Пробовал даже 157ул1, включив ее параллельно. Если для УВ этот способ спорный в виду повышения входных токов, то для МС думаю вполне рабочий. Каналы в 157ул1 нужно суммировать в сумматоре на каскаде с ОБ... Где то бумажные схемы должны лежать. Выигрыш 3 дб, но шум все одно противный/раздражающий.

Posted
25 minutes ago, AlexKorotov said:

Он на слух шумит заметно меньше, чем другие

А с малошумящим ОУ, ad797, например, не сравнивали?

Posted
23 минуты назад, BAA сказал:

А с малошумящим ОУ, ad797, например, не сравнивали?

На входе С6-5 сравнивал ора627 и ад8610 в тот раз, оставил повторитель на полевике (n fet + pnp типа шиклаи) с lt1028. Такой вариант чуть лучше, чем оу 627 и 8610. 797- у меня небыло. Вся эта канитель была затеяна для того, чтобы сделать С6-5 выход на 50 ом, т е для согласования с анализатором спектра. Да и в режектор ОУ что бы поставить, нужно было бы еще другую плату переделывать. В С6-5 на входе нормирующиц линейный усилитель был на лампе и паре транзисторов (ранний вариант), этот усилитель и сам изрядно искажал т к глубина ООС там была очень мала. Вообще я этот период плохо помню, я на больничном был по весьма дурацкой причине (  дтп) и делал все это в состоянии неадекватном.

Posted

8610 сильно хуже 797, в 6 раз, что дает почти 8 дБ.
797 меня просто удивил - "тишина". Но у него большой входной ток. Скоро  на корректор все приедет - сравню.
