Моя мечта " пентод+211".

ДимДимыч

By ДимДимыч
in Valve

 Share

Recommended Posts

Sergio Proficient

Sergio

Posted
Posted

Без сигнала имеем на трансформаторе постоянное анодное напряжение, а для него ёмкость каким боком?

  • Replies 376
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

johnson1496
johnson1496

Ну все, проект окончен. Концепция раскачки поменялась на предложенную ящером. Доволен - еще бы, единственный конденсатор масляный Дженсен. Понравился трансформатор-аттенюатор и то, что напряжения совп

Михаил SM
Михаил SM

По желанию заказчика , ментально поклонника ЮМ , неплохо работают корпуса -башни ( лампа EL156 -6Н6П )  . Всё раскраивается лазерной резкой , ручки сбоку , таскать удобно 30кг .., БП внизу , лампы вто

johnson1496
johnson1496

Точно могу утверждать, что проект пенсионный будет сделан. Этот моноблок полностью рабочий. Радует, что схема самого уся не изменилась, даже обвязку  каскадов не пришлось подбирать. Только добавил тра

Posted Images

S.Laptev Mentor

S.Laptev

Posted
Posted
4 минуты назад, Sergio сказал:

Без сигнала имеем на трансформаторе постоянное анодное напряжение, а для него ёмкость каким боком?

Почитайте снова у коллеги, а без сигнала вас "щелканёт" при подключении, например, так часто бывает на практике.

15 часов назад, nepalimso сказал:

Да так будет. Если отключить резистор то без сигнала на вторичке будет Uа   виновата статическая ёмкость .          С сигналом Uа+Uс  (Uа к примеру=1000в) может быть и 1600в и 1200в при одной выходной мощности зависит от конструкции трансформатора . Виновата С динамическая. Мерить лучше гальванометром. Резистор на землю разряжает статическую ёмкость до нуля а  переменный сигнал с анода через  Сд проходит на  вторичку .

Обычно Сст около 2000пф  Сд= Сст/3=660пф  поэтому с ростом частоты и растёт напряжение на резисторе



Sergio Proficient

Sergio

Posted
Posted
29 минут назад, S.Laptev сказал:

Почитайте снова у коллеги, а без сигнала вас "щелканёт" при подключении, например, так часто бывает на практике.

Сергей, про переходные процессы при коммутации там ни слова, поэтому смысла в прочитаном и не увидел.

S.Laptev Mentor

S.Laptev

Posted
Posted
12 минут назад, Sergio сказал:
41 минуту назад, S.Laptev сказал:

Почитайте снова у коллеги, а без сигнала вас "щелканёт" при подключении, например, так часто бывает на практике.

Сергей, про переходные процессы при коммутации там ни слова, поэтому смысла в прочитаном и не увидел.

Их и нет, по простому, это статика, накопилась, на вас и стечёт. Разёмы голые, позолоченные, или псевдопозолоченные, вилки, спайдеры тоже.

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted
2 часа назад, S.Laptev сказал:

Их и нет, по простому, это статика, накопилась, на вас и стечёт. Разёмы голые, позолоченные, или псевдопозолоченные, вилки, спайдеры тоже.

Статика? В трансформаторе? Откуда, бро? Ну я бы понял емкостная связь между обмотками, когда отключенный транс за счёт собственной ёмкости удерживает некоторое количество электричества (как оборванный провод ЛЭП). Только вот чтобы в ТВЗ при никаком напряжении, после отключения ток стекал через вторичку... Природа этого явления явно не статика. Статика-это десятки тысяч вольт при очень маленькой работе выхода. В общем я конечно согласен, что в работющем трансе полезно для здоровья вторичку посадить на землю.

S.Laptev Mentor

S.Laptev

Posted
Posted
9 минут назад, Илья Александрович сказал:

А если анодное 550В лампа гу 72 то описаное выше тоже актуально?

Не знаю, такая лампа дурью считалась в 90-е, как и рогатая 6с33с, но сиживали тогда с А.Таримом в известном месте на Покровке, на столе стоял поставленный на попа Жёлтый сингл на ГМ-70 и выходником Берталуччи, Александр говорил - зачем я это сделал, надо делать сейчас совсем по другому, на низкоомных лампах, проще и лучше, про рогатую это говорил, а позднее он стал делать гибриды. А на здоровых, генераторных лампах стали ещё позднее делать, в десятых годах, мода пошла...

Кусало и не раз тогда, на Антик саунд лабс, на ДжадИ(с), на других, на самодельных на ГМ-70. Прямонакальные лампы дорогие, на импортных задержки нет, перекидывали при сравнении колонки "на ходу".

  • Like (+1) 1
  • 7 months later...
johnson1496 Master

johnson1496

Posted
Posted

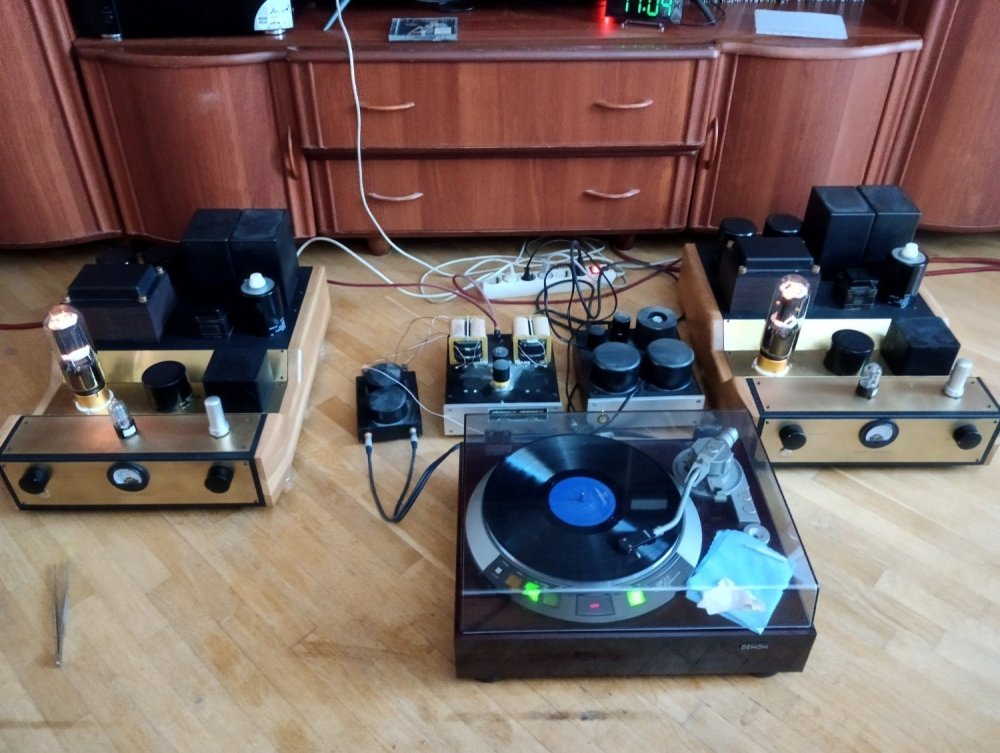

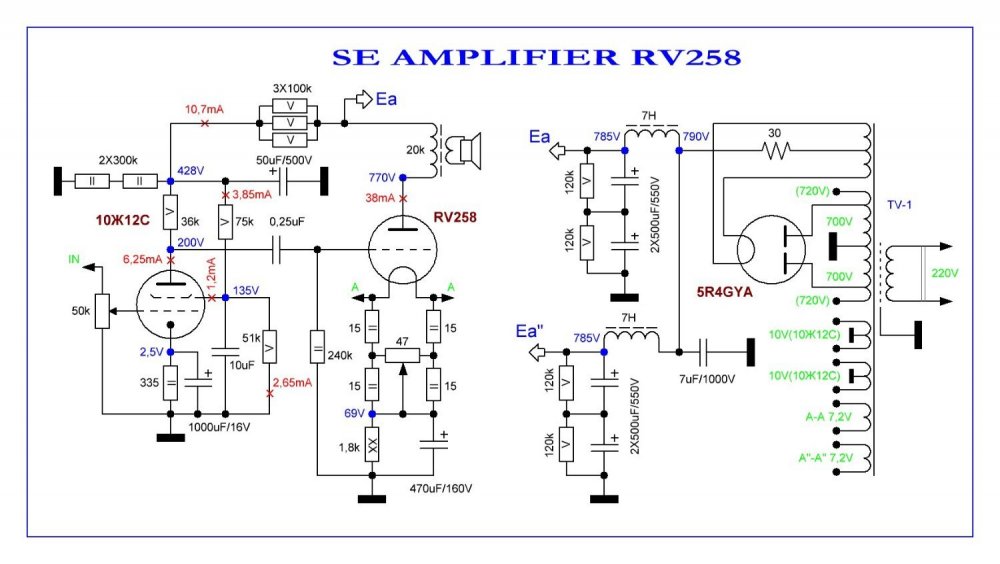

Ну все, проект окончен. Концепция раскачки поменялась на предложенную ящером. Доволен - еще бы, единственный конденсатор масляный Дженсен. Понравился трансформатор-аттенюатор и то, что напряжения совпали с расчетными до вольта. Звук по сравнению с усем на 300В чуть более панорамный с четким расположением инструментов, но баса меньше, надеюсь прогреется и станет лучше. Как то так.

211.pdf


  • Like (+1) 8
  • Thanks (+1) 2
Юрий_Б Local

Юрий_Б

Posted
Posted
В 14.01.2024 в 13:29, S.Laptev сказал:

Не знаю, такая лампа дурью считалась в 90-е, как и рогатая 6с33с

Это да и мысли такой не было, но шарманил на ГК-71, после армии вообще k UW3DI  в 79г, сделал усь на ГУ-48 тогда мода на мощу была. А потом QRP мерялись.

Константин Proficient

Константин

Posted
Posted
14 часов назад, johnson1496 сказал:

Ну все, проект окончен. Концепция раскачки поменялась на предложенную ящером. Доволен - еще бы, единственный конденсатор масляный Дженсен. Понравился трансформатор-аттенюатор и то, что напряжения совпали с расчетными до вольта. Звук по сравнению с усем на 300В чуть более панорамный с четким расположением инструментов, но баса меньше, надеюсь прогреется и станет лучше. Как то так.

211.pdf 54.99 kB · 15 загрузок


Евгений, поздравляю с успешным завершением проекта и первым включением. Масштабная работа и интересное схемное решение, респект!

Anatolii Local

Anatolii

Posted
Posted
22 часа назад, johnson1496 сказал:

но баса меньше

попробуйте увеличить диаметр проводников  акуст. кАбелей . было подобное, пока не поставил кабель 5 мм диаметром , многожильным . Если конечно не в трансф дело . Лампа была ГМ70

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted

Сейчас кабель 6 мм, а баса меньше в сравнении с 300В которая славится своей басовитостью (оба усилителя рядом). Кстати полоса усилителя по - 3 дБ 7Гц...42кГц (примерно). Средняя частота 548 Гц. Буду греть, соседний усь разыгрывался около 2 месяцев.

Xрюн222 Mentor

Xрюн222

Posted
Posted
26 минут назад, johnson1496 сказал:

Сейчас кабель 6 мм, а баса меньше в сравнении с 300В которая славится своей басовитостью (оба усилителя рядом). Кстати полоса усилителя по - 3 дБ 7Гц...42кГц (примерно). Средняя частота 548 Гц. Буду греть, соседний усь разыгрывался около 2 месяцев.

Мне из практики казалось, что как раз 300Б славится своей не очень басовитостью... Но, возм, ошибаюсь, если что -  Михаил SM подправит и развенчает...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Это часть типовой тестовой программы, по Бокареву А.С. - " ... а сейчас они включат Yello и Диану Кролл!"(С). Но лично я бы пожалуй первое из списка бы поостерегся...

  • Like (+1) 2
johnson1496 Master

johnson1496

Posted
Posted

Не замечал, специально переслушал звучит достойно впрочем как и Deep Purple, просто не жалейте быстрых конденсаторов рядом с выходником плюс общая энерговооруженность БП.

Rezvoy Local

Rezvoy

Posted
Posted

Выходное сопротивление наверняка больше, чем с 300В, вот и баса недостача. У себя я подгоняю колонки вариовентом при испытании разных усилителей.

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted

Выходное сопротивление несложно же измерить, по реакции на нагрузку, потом по известной формуле в одно действие, высчитать, мож чего и прояснится.

Сергей Б Local

Сергей Б

Posted
Posted

У меня на ГМ 70, бас который я люблю, появляется на на железе ОСМ-0,63 х 2 , и при 5-6 тысячах витков. Индуктивность 100-110 Генри. Мотал и больше витков, но уже высокие пропадают.

  • Thanks (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
9 часов назад, johnson1496 сказал:

Сейчас кабель 6 мм, а баса меньше в сравнении с 300В которая славится своей басовитостью (оба усилителя рядом). Кстати полоса усилителя по - 3 дБ 7Гц...42кГц (примерно). Средняя частота 548 Гц. Буду греть, соседний усь разыгрывался около 2 месяцев.

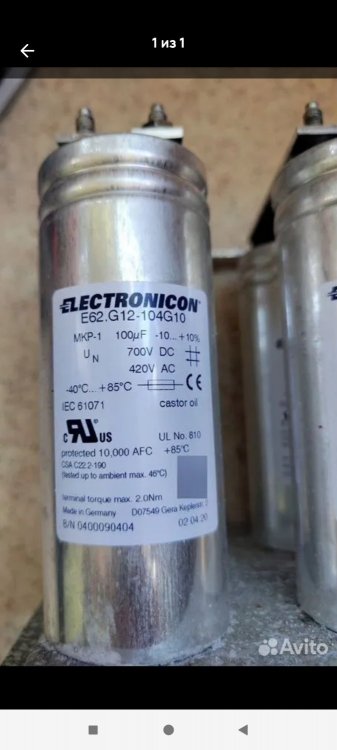

Что значит ""басовитость лампы"" я что то не понимаю , но по глубине и 300в и гм70 даже легко делает ""император тетродов"" -немецкая EL156  -в триодном режиме (8-10вт ) или тетродном 0до 24 вт .  Но в любом случае сам нижний регистр не должен вылазить  вперед паровоза , контрабас всегда сзади линии АС , а не наваливается своим доминированием , что народ отдельный любит . Для правильного баса любого триода (особенно ГМ70,845 ), тетрода , работающего в тетроде или триоде принципиально нужен БП на быстрых бумагомаслянных конденсаторах , хотя бы МБГВ 100мкф/100в , электролиты - всё, бас - тупой и аморфный , а компрессионных АС вообще катастрофа , живости , короче , нет .

9 часов назад, Xрюн222 сказал:

Мне из практики казалось, что как раз 300Б славится своей не очень басовитостью... Но, возм, ошибаюсь, если что -  Михаил SM подправит и развенчает...

С басовитостью у неё всё отлично , но нужен драйвер с запасом по амплитуде , желательно с трансформаторной нагрузкой , быстрый БП на жидком масле (в идеале) , выходной трансф-р с низкими потерями и активным первички не более 60 ом , фиксированное смещение и режим -  не менее +440в на аноде .

  • Thanks (+1) 1
johnson1496 Master

johnson1496

Posted
Posted

Речь идёт о звучании не прогретого усилителя в сравнении с прогретым. При всем уважении обсуждение сигнатур ламп в данной ситуации считаю некорректным.

Кружка Local

Кружка

Posted
Posted
7 часов назад, Сергей Б сказал:

бас который я люблю, появляется на на железе ОСМ-0,63 х 2 , и при 5-6 тысячах витков. Индуктивность 100-110 Генри.

При этом главное получать удовольствие, а меандр никому не показывать :smile-56:

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, Сергей Б сказал:

...не представляю себе музыкальный инструмент, который имеет хоть отдалённое отношение к меандру.

Деревянные духовые. Кларнет и прочие.
