Усилитель Джона Линсли Худа

[юрий робертович]

Если режимы правильные, вых. транзисторы не убьешь.  2т316, п605, пара 1т806, ток могучий, летом в жару до 1,8 А. Но работал...

[Сергей А]

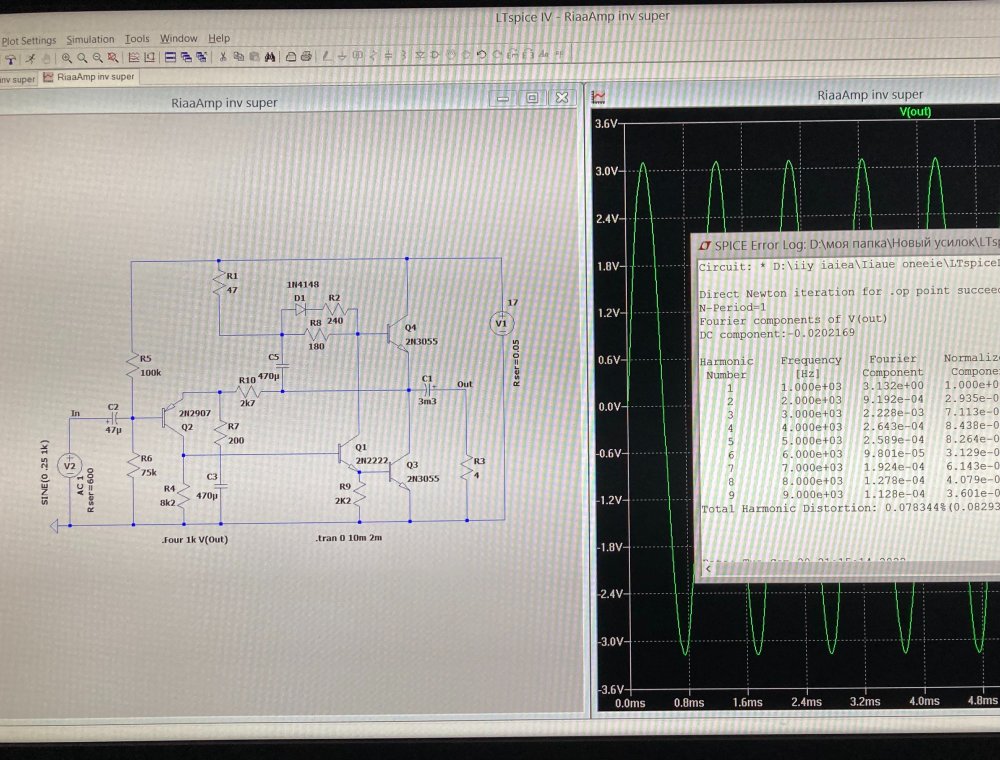

Снова смоделировал JLH.  Основные параметры несколько хуже , чем в усилителе который я ранее выставил.
Но сделал попытку улучшить стандартный JLH  , и попытку удачную.
Добавленная цепь D1R2 в цепи базы Q4 вдвое снизила искажения и увеличила максимальное неискаженное выходное напряжение.
Можете добавить ее в Ваши готовые усилители. ?







[sova]

Диод Баксандалла?

[Сергей А]

У Баксандала что-то похожее было , но как именно он у него стоял не помню , может он и есть. :)

[ДимДимыч]

Коллеги!  Торопов...Адамеску...и другие.

  Правильно ли я нарисовал?

Главное то что мне на входе нужен кремниевый транзистор.

    С  СD проигрывателя подошёл бы и германий, а вот кассетная дека требует входное сопротивление усилителя не менее 50....100кОм.

Посмотрите внимательно и подскажите мне так чтобы: точнее не бывает!

Чем то нужно мне заниматься в свободное время...адреалин!

   Что 4-м радиаторам по 2000см*кв пропадать...

   В общем все детали есть.

Хм...резистор в коллекторе  кт3102  всё же видимо не 8,2к...а 680 Ом?

[sova]

А что германиевый транзистор разве не может дат входное в 100кОм ?

В немецком Кертинге на входе в смещении базы стоит мегаомный резистор и перед ним- мегаомный регулятор громкости

[ДимДимыч]

Хорошо бы если так.

На схеме мп10...входное вроде 30/2=15кОм.

В общем как я понял в данной схеме  входное сопр...выше 30к не сделать, это если 2-х полярное питание. Однополярное 15к.

[Xрюн222]

На эмиттерном повторителе сделать запросто.

[ДимДимыч]

7 минут назад, Xрюн222 сказал:

На эмиттерном повторителе сделать запросто.

Это будет не Линсли Худ.

 Кремний на входе не нарушит концепцию Худа на германии.

Буду считать что это (кт3102) продолжение источника сигнала, а их там на кремнии десятки штук в деке, и даже как бы не сотни в цапе и т.д. сд источника.

[Xрюн222]

А мне кажется это будет всё то же самое, только с ЭП на входе... Впрочем, я Линсли Худ знаю только ламповый от 1951 г...Поэтому спецам в ЛинслиХудах виднее...

[Guest Zampotech]

2 часа назад, ДимДимыч сказал:

Коллеги!  Торопов...Адамеску...и другие.

  Правильно ли я нарисовал?

Главное то что мне на входе нужен кремниевый транзистор.

    С  СD проигрывателя подошёл бы и германий, а вот кассетная дека требует входное сопротивление усилителя не менее 50....100кОм.

Посмотрите внимательно и подскажите мне так чтобы: точнее не бывает!

Чем то нужно мне заниматься в свободное время...адреалин!

   Что 4-м радиаторам по 2000см*кв пропадать...

   В общем все детали есть.

Хм...резистор в коллекторе  кт3102  всё же видимо не 8,2к...а 680 Ом?

Из всех германиевых транзисторов пытку режимом А выдерживали только чугунные П217.

Остальные уходили в свою германиевую Валхаллу в первые два часа, вне зависимости от площади радиатора.

Но конечно вам удачи, возможно вы сможете сделать JLH  на германии. У меня не получилось..

[СЮТ]

Вот мой германиевый Худ, не перегревается, и мощности хватает (и кремний на входе):



[Guest Zampotech]

23 минуты назад, СЮТ сказал:

Вот мой германиевый Худ, не перегревается, и мощности хватает (и кремний на входе):



 Ну так да, так можно, 50-ваттный транзистор в 3-х ваттном тепловом режиме и 2 ватта выходной мощности. . У ДимДимыча   питание таки 60 вольт (по 30 в на плечо), и ток покоя наверняка 1,5-2А. Они при 30В и 0,5А долго не выдержат.

[Mark Levinson]

30 минут назад, Zampotech сказал:

У ДимДимыча   питание таки 60 вольт

Там однополярное питание 30 вольт.

[Guest Zampotech]

7 минут назад, Mark Levinson сказал:

Там однополярное питание 30 вольт.

Пардон, вы правы, значек -30V сбил с толку. Но все равно большие сомнения по поводу длительной жизни этого варианта

[Stan Marsh]

2...3Вт хватит для домашнего прослушивания, а больше получить в "А" на ГТ весьма проблематично. Если честно, никакого смысла в неиспользовании кремниевых биполярных транзисторов нет. А с ними полноценные 8...10Вт замечательного звука. Если не изменяет память, то полевую версию предлагал Нельсон наш, Пасс. Тоже вариант, и к лампам ещё ближе.

[Сергей А]

Недавнее изучение подобных усилков , то есть тех , что имеют конднсатор вольтодобавки в цепи баз выходных тразисторов , в Ltspice показало , что данные усилители за счет резонанса выходного конденсатора и ГГ , передают через конденсатор вольтодобавки сигнал ПОС , всегда меньший 1 (единицы. ), в базы выходных транзисторов.
Например при собственной резонансной динамика  50 Гц  и коденсаторе 3300 мкФ их общий резонанс уже 45 Гц и подьем на этой частоте около 1-1.5 дБ. Причем достаточно узкий. За счет этого НЧ частота по 0 дБ уже около 35-38 Гц.
Если конденсатор 4700 мкФ то резонанс уже на 40 Гц , но подьем ниже 0.7-1.2 дБ.
При 6800 уже 30 Гц и 0.2-0.5 дБ.
Понятно , что интереснее поставить например 4700 мкФ и получить полосу от 30 Гц плюс небольшой подьем на 40 интереснее для малосигнального басс-буста. Полоса по -3 там вообще 12-15  Гц.


Думаю это влияет намного больше на выбор например JLH , чем тип камня в нем.  :)

[ДимДимыч]

8 часов назад, Stan Marsh сказал:

2...3Вт хватит для домашнего прослушивания, а больше получить в "А" на ГТ весьма проблематично. Если честно, никакого смысла в неиспользовании кремниевых биполярных транзисторов нет. А с ними полноценные 8...10Вт замечательного звука. Если не изменяет память, то полевую версию предлагал Нельсон наш, Пасс. Тоже вариант, и к лампам ещё ближе.

Стас!  Мне для моих (8гд-1ррз  12 Ом)   8...10Вт  будет очень много.

За глаза хватит не более 3...4 Вт.

Вот за получение этой мощности  я попробую с общей помощью от вас форумчан  привести схему в "точнее не бывает".

Чувствительность мне нужна 0,6В.

Первое обязательное условие это на входе кремниевый транзистор.

Драйвер на П605.

Выход на  1Т806А.

  Я эти транзисторы (п605;1т806) уже собрался купить.

Радиаторы "двойки" игольчатые по 2000кв*см.

Возможно их 2шт хватит на оба канала.

Прокладки всякие есть.

Могу и на попА их поставить для одного транзистора. Дурь?

[ДимДимыч]

10 часов назад, СЮТ сказал:

Вот мой германиевый Худ, не перегревается, и мощности хватает (и кремний на входе):



Сергей спасибо!

Думаю можно взять твою схему за основу.

Вот её нужно пересчитать под мои нужды.

1) Мощность до 4-х ватт.

2) Нагрузка 12 Ом.

3)  Чувствительность 0,6В.

[СЮТ]

2 минуты назад, ДимДимыч сказал:

Сергей, а номинал R10 2,4к правильный?

Я делал максимально близко к оригиналу - работает, однако...

[юрий робертович]

Сделал бы Линсли Худа оригинальную 1969, и на кремнии, и послушать, а надо ли германий на выход, если и так отлично, а ЗАЧЕМ?

Ну а если так хочется, Сергея Торопова, первый транзистор кремний кт3102 и тп импорт вс550 и тп. второй п601-606, выход 1т806, 813.  И помнить, что возможен неожиданный тепловой пробой.

Нагрузка во всех случаях 8-16 ом



[ДимДимыч]

Вот Юрий....сказал, как отрезал!



[юрий робертович]

Как бы делал Худа с 1982г, насмотрелся всего, особенно самодельщиков, которые ни черта не понимают

[ДимДимыч]

Делал я оригинального Худа в 2004-м.

 Потом увлёкся лампой и разобрал его.

Корпус понадобился под мощный БП.

На германии сделать просто интересно.

[ДимДимыч]

59 минут назад, юрий робертович сказал:

  И помнить, что возможен неожиданный тепловой пробой.

И даже при питании не более 20В ?
